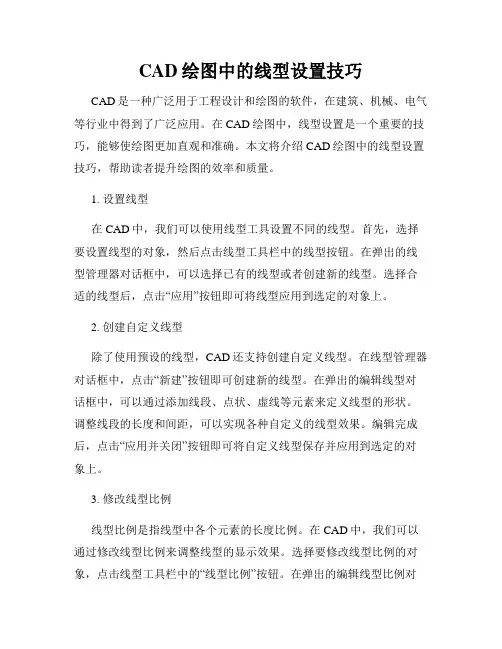

CAD绘图中的线型设置技巧CAD是一种广泛用于工程设计和绘图的软件,在建筑、机械、电气等行业中得到了广泛应用。
在CAD绘图中,线型设置是一个重要的技巧,能够使绘图更加直观和准确。
本文将介绍CAD绘图中的线型设置技巧,帮助读者提升绘图的效率和质量。
1. 设置线型在CAD中,我们可以使用线型工具设置不同的线型。
首先,选择要设置线型的对象,然后点击线型工具栏中的线型按钮。
在弹出的线型管理器对话框中,可以选择已有的线型或者创建新的线型。
选择合适的线型后,点击“应用”按钮即可将线型应用到选定的对象上。
2. 创建自定义线型除了使用预设的线型,CAD还支持创建自定义线型。
在线型管理器对话框中,点击“新建”按钮即可创建新的线型。
在弹出的编辑线型对话框中,可以通过添加线段、点状、虚线等元素来定义线型的形状。
调整线段的长度和间距,可以实现各种自定义的线型效果。
编辑完成后,点击“应用并关闭”按钮即可将自定义线型保存并应用到选定的对象上。
3. 修改线型比例线型比例是指线型中各个元素的长度比例。
在CAD中,我们可以通过修改线型比例来调整线型的显示效果。
选择要修改线型比例的对象,点击线型工具栏中的“线型比例”按钮。
在弹出的编辑线型比例对话框中,可以调整线型比例,实时预览效果。
调整比例后,点击“应用”按钮即可将修改后的线型比例应用到选定的对象上。
4. 隐藏线型在CAD绘图中,有时我们需要隐藏一些线型,以便更好地展示绘图结果。
在CAD中,我们可以使用“隐藏线”命令来隐藏指定的线型。
选择要隐藏线型的对象,输入“隐藏线”命令,然后选择要隐藏的线型,按下回车键确认。
隐藏线型后,这些线型将不会在绘图中显示出来,但是仍然存在于绘图文件中。
5. 标注线型在CAD绘图中,我们常常需要对线型进行标注,以便更好地识别和区分不同的线型。
在CAD中,我们可以使用“标注线型”命令来给线型添加标注。
选择要标注线型的对象,输入“标注线型”命令,然后选择要标注的线型,按下回车键确认。

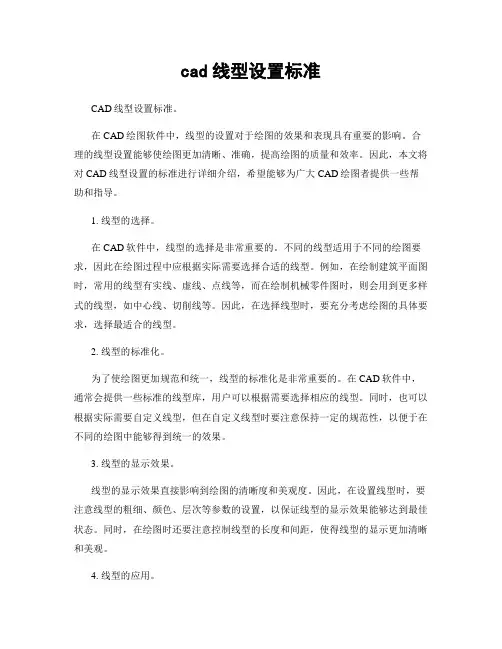

cad线型设置标准CAD线型设置标准。
在CAD绘图软件中,线型的设置对于绘图的效果和表现具有重要的影响。
合理的线型设置能够使绘图更加清晰、准确,提高绘图的质量和效率。
因此,本文将对CAD线型设置的标准进行详细介绍,希望能够为广大CAD绘图者提供一些帮助和指导。
1. 线型的选择。
在CAD软件中,线型的选择是非常重要的。
不同的线型适用于不同的绘图要求,因此在绘图过程中应根据实际需要选择合适的线型。
例如,在绘制建筑平面图时,常用的线型有实线、虚线、点线等,而在绘制机械零件图时,则会用到更多样式的线型,如中心线、切削线等。
因此,在选择线型时,要充分考虑绘图的具体要求,选择最适合的线型。
2. 线型的标准化。
为了使绘图更加规范和统一,线型的标准化是非常重要的。
在CAD软件中,通常会提供一些标准的线型库,用户可以根据需要选择相应的线型。
同时,也可以根据实际需要自定义线型,但在自定义线型时要注意保持一定的规范性,以便于在不同的绘图中能够得到统一的效果。
3. 线型的显示效果。
线型的显示效果直接影响到绘图的清晰度和美观度。
因此,在设置线型时,要注意线型的粗细、颜色、层次等参数的设置,以保证线型的显示效果能够达到最佳状态。
同时,在绘图时还要注意控制线型的长度和间距,使得线型的显示更加清晰和美观。
4. 线型的应用。
在实际的绘图过程中,线型的应用是非常灵活的。
除了常规的实线、虚线、点线等基本线型外,还可以根据需要进行组合和变化,以满足不同的绘图要求。
例如,可以通过修改线型的比例、间距等参数,实现更加丰富多样的线型效果,从而提高绘图的表现力和艺术性。
5. 线型的管理。
在绘图过程中,线型的管理是非常重要的。
合理的线型管理能够提高绘图的效率和质量,减少不必要的重复劳动。
因此,在使用CAD软件时,要充分利用软件提供的线型管理工具,对线型进行分类、整理和管理,以便于在绘图过程中能够快速、准确地找到需要的线型。
总结:CAD线型的设置标准对于绘图的质量和效果具有重要的影响,合理的线型设置能够提高绘图的清晰度、准确性和美观度。
CAD绘图中的自定义线型设置方法CAD软件是工程设计中必不可少的工具,能够帮助设计师们进行精确的绘图和建模。
在CAD绘图中,线型的设置是非常重要的一环,可以帮助我们区分不同的图层,并且提高图纸的可读性。
除了CAD软件自带的标准线型外,有时候我们还需要使用一些自定义的线型,以应对更为复杂的绘图需求。
本文将介绍CAD绘图中的自定义线型设置方法。
在CAD软件中,我们可以通过以下步骤来设置自定义线型:1. 打开CAD软件并创建一个新的图纸,选择绘图窗口的比例尺,以便更好地进行绘图。
2. 在CAD软件的“格式刀”功能区中,找到“线型管理器”选项并点击打开。
在弹出的线型管理器窗口中,可以看到预设的标准线型,也可以添加自定义的线型。
3. 点击线型管理器窗口中的“新建”按钮,弹出自定义线型编辑窗口。
在编辑窗口中,可以设置线型的名称、描述、全局比例和模式。
4. 在线型编辑窗口中,可以通过添加线段和空白段来创建自定义线型。
可以通过“添加”按钮来添加线段或空白段,并通过调整线段或空白段的长度和角度来定义线型的样式。
5. 在绘图过程中,可以根据需要选择使用预设的标准线型或自定义线型。
在CAD软件的线型菜单中,可以找到并选择自定义线型。
6. 使用自定义线型时,可以根据需要调整线型的比例和间距。
在CAD软件的线型比例菜单中,可以选择适当的比例和间距。
通过以上步骤,我们可以轻松地设置自定义线型,并在绘图过程中应用这些线型。
自定义线型的设置使得CAD绘图更加灵活多样,并能满足不同项目的绘图需求。
在使用自定义线型时,还有几点需要注意:1. 自定义线型的命名要简洁明了,并能够准确地描述线型的特点和用途。
这样可以方便日后的使用和识别。
2. 在添加线段和空白段时,要注意线段和空白段之间的长度和角度的合理性。
过短或过长的线段和过大或过小的角度都会影响线型的效果。
3. 在绘制图纸时,要根据需要选择合适的线型。
对于密集的线型,可以使用较小的比例和间距,以保持图纸的整洁性;对于稀疏的线型,可以使用较大的比例和间距,以增强线型的可读性。
CAD中的线型和线宽设置指南在CAD软件中,线型和线宽的设置是非常重要的,它们能够决定绘图的外观和呈现效果。
本篇文章将为大家介绍CAD中线型和线宽的设置指南。
一、线型的设置1. 首先,打开CAD软件,点击“格式”菜单栏下的“线型管理器”选项。
2. 在线型管理器窗口中,可以看到已经预设好的一些线型,如“实线”、“虚线”、“点线”等。
如果需要创建新的线型,可以点击“新建”按钮。
3. 接下来,在弹出的“新建线型”窗口中,可以选择线型的样式。
CAD提供了多种样式,可以根据需要选择。
4. 在选择线型样式后,可以设置线型的比例。
比例越大,线型就越密集。
5. 确定好线型和比例后,点击“确定”按钮保存设置。
新建的线型就会显示在线型管理器中。
6. 在绘图中使用线型时,只需要在“属性”窗口中选择相应的线型即可。
二、线宽的设置1. 在CAD软件中,线宽的设置可以通过“属性”窗口来完成。
打开“属性”窗口后,可以看到“线宽”选项。
2. 默认情况下,线宽的设置是“默认”,即线宽为0,也就是最细的线宽。
如果需要修改线宽,可以点击“默认”选项后面的下拉菜单,选择相应的线宽值。
3. CAD提供了多种线宽选项,包括0.00mm、0.05mm、0.09mm等。
根据需要选择合适的线宽。
4. 在绘图中使用线宽时,只需要将相应的线段选中,然后在“属性”窗口中选择需要的线宽即可。
三、线型和线宽的应用技巧1. 在绘制CAD图纸时,可以根据需要选择不同的线型和线宽。
例如,在绘制建筑物轮廓时可以使用实线和较粗的线宽,而在绘制细节部分时可以使用虚线和较细的线宽。
2. 在绘制CAD图纸时,线型和线宽也可以用于表示不同的物体材质或状态。
例如,可以使用虚线和较粗的线宽表示剖面或隐藏的物体。
3. 如果需要自定义线型和线宽,可以在线型管理器中创建新的线型和线宽,并保存到自定义的线型库中。
这样可以方便以后的使用。
4. 在绘制CAD图纸时,线型和线宽的统一使用是非常重要的,可以提高绘图的美观性和可读性。

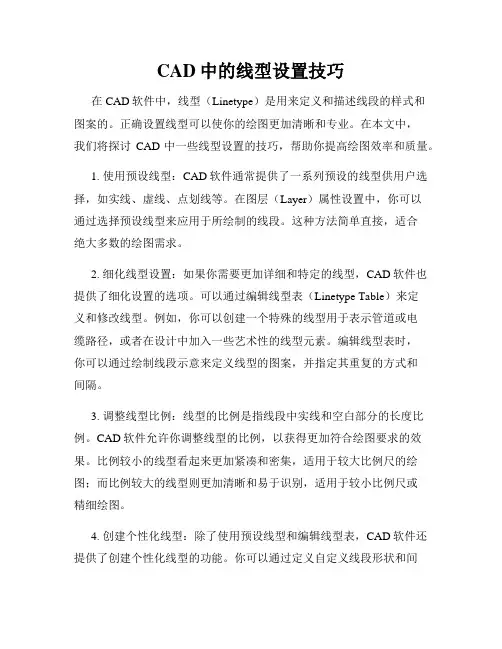

CAD中的线型设置技巧在CAD软件中,线型(Linetype)是用来定义和描述线段的样式和图案的。
正确设置线型可以使你的绘图更加清晰和专业。
在本文中,我们将探讨CAD中一些线型设置的技巧,帮助你提高绘图效率和质量。
1. 使用预设线型:CAD软件通常提供了一系列预设的线型供用户选择,如实线、虚线、点划线等。
在图层(Layer)属性设置中,你可以通过选择预设线型来应用于所绘制的线段。
这种方法简单直接,适合绝大多数的绘图需求。
2. 细化线型设置:如果你需要更加详细和特定的线型,CAD软件也提供了细化设置的选项。
可以通过编辑线型表(Linetype Table)来定义和修改线型。
例如,你可以创建一个特殊的线型用于表示管道或电缆路径,或者在设计中加入一些艺术性的线型元素。
编辑线型表时,你可以通过绘制线段示意来定义线型的图案,并指定其重复的方式和间隔。
3. 调整线型比例:线型的比例是指线段中实线和空白部分的长度比例。
CAD软件允许你调整线型的比例,以获得更加符合绘图要求的效果。
比例较小的线型看起来更加紧凑和密集,适用于较大比例尺的绘图;而比例较大的线型则更加清晰和易于识别,适用于较小比例尺或精细绘图。
4. 创建个性化线型:除了使用预设线型和编辑线型表,CAD软件还提供了创建个性化线型的功能。
你可以通过定义自定义线段形状和间隔的方式,创造出独特的线型样式。
个性化线型在一些特殊的设计要求或符号绘制中非常有用,能够使你的作品更加独特和具有个人特色。
5. 线型图案的适应性:线型的图案和样式也需要根据绘图要求的不同进行选择。
例如,实线适用于大多数的线段表示,点划线适用于表示隐蔽的线段或破损的部分,而虚线多用于表示辅助线或剖面图中的截面标记。
根据你的需要,选择合适的线型图案能够使绘图更加直观和易于理解。
6. 多线段的组合应用:在一些绘图需求中,可能需要组合多个线段来表示一个较长或曲线的线型。
CAD软件可以引入虚线的间断点(Gap)功能来实现这个目的。
CAD线型设置技巧CAD是一款广泛应用于工程设计领域的计算机辅助设计软件。
在CAD中,线型设置是非常重要的一项技巧,它能够帮助用户根据需要绘制不同类型的线条,从而准确表达设计意图。
本文将介绍一些常用的CAD线型设置技巧,希望能够对使用CAD的设计人员有所帮助。
首先,我们需要了解CAD中线型的概念。
在CAD中,线型是由一系列点和间隔组成的。
通过调整这些点和间隔的位置和数值,我们可以创建不同的线型。
接下来,我将介绍如何设置CAD中的线型。
1. 打开CAD软件并创建一个新的绘图文件。
2. 在CAD菜单栏中找到“格式”选项,并点击“线型”。
3. 在弹出的线型管理器对话框中,可以看到已经定义好的一些线型。
可以选择其中的一个作为基础,也可以创建自定义的线型。
4. 如果选择使用现有的线型,直接在列表中点击选择,并点击“设为当前”将其设置为当前线型。
如果需要根据自己的需求创建线型,则点击“新建”按钮。
5. 在新建线型对话框中,可以命名线型,并在图示区域进行线型的编辑。
6. 在图示区域中,可以添加点和间隔,通过调整它们的位置和数值,来定义线型的样式。
可以使用“添加”、“删除”、“移动”等按钮进行相应的操作。
7. 在编辑线型时,可以通过“域值”来控制线型的起始位置。
域值为0表示起始位置为点开始,为1表示起始位置为空白。
可以根据需要进行调整。
8. 编辑完成后,点击“应用”将线型保存,并关闭线型管理器对话框。
除了基本的线型设置,CAD还提供了一些进阶的线型设置技巧,能够满足更多复杂的设计需求。
1. 自定义线宽:在CAD中,默认线宽为0,即最细的线条。
如果需要绘制粗线,则可以调整线宽。
在CAD菜单栏的“格式”选项中,点击“图形属性管理器”,在弹出的对话框中可以设置线宽。
2. 虚线样式:除了实线,CAD还可以绘制虚线。
在CAD菜单栏的“格式”选项中,点击“图线”,在弹出的对话框中选择“虚线样式”。
可以选择现有的虚线样式,也可以自定义虚线样式。
CAD自定义线型技巧自定义线型是CAD设计软件中非常有用的功能之一。
通过自定义线型,您可以创建各种各样想要的线型样式。
本文将介绍一些CAD自定义线型的技巧,帮助您更好地运用这一功能。
1. 打开CAD软件并选择“线型管理器”。
在CAD的菜单栏中找到“格式”选项,并点击“线型管理器”选项。
2. 在线型管理器中查看已有的线型。
您可以看到CAD已经预先定义了一些线型样式,比如实线、虚线、点线等。
这些线型可以直接在图纸中使用。
3. 创建新的线型。
如果您希望使用一种自定义线型,可以点击“新建”按钮。
在弹出的对话框中,您可以定义线型的名称、描述和模式。
4. 定义线型模式。
CAD的线型模式是指线型样式的重复序列。
您可以根据需要设置线型的模式。
比如,可以定义一种由虚线和点线交替组成的模式。
5. 设置线型的比例。
每种线型都可以根据需要进行比例调整。
在线型管理器中,您可以设置线型的比例大小。
您可以将线型的比例设置为100,也可以设置为其他值来调整线型在图纸中的显示效果。
6. 保存自定义线型。
当您对自定义线型进行了设置之后,点击“应用”按钮,并保存线型。
这样,您就可以在以后的绘图任务中直接使用这个自定义线型。
7. 将线型应用于图纸。
在CAD软件中,您可以选择自定义线型并将其应用于图纸中的各个对象。
比如,您可以选择自定义线型并将其应用于一条直线或一个多边形。
8. 导入外部线型。
除了自定义线型,CAD软件还支持导入外部线型。
您可以从其他CAD文件中导入线型样式,并在自己的图纸中使用。
9. 编辑现有线型。
如果您需要对已有的线型进行一些修改,可以在线型管理器中选择相应的线型并进行编辑。
您可以修改线型的模式、比例和其他属性。
10. 组合线型。
CAD软件还支持将多个线型进行组合,以创建更复杂的线型效果。
您可以在线型管理器中使用“组合”功能来实现这一点。
通过以上的步骤和技巧,您可以在CAD软件中灵活地运用自定义线型功能。
无论是创建特殊效果的线型还是调整线型的显示效果,CAD的线型管理器都是一个非常有用的工具。
CAD中修改线型在CAD中,线型是绘图中非常常见和重要的元素。
通过修改线型,我们可以使绘图更加具有吸引力和可读性。
本文将介绍如何在CAD软件中修改线型,以及常见的线型修改技巧。
1. 修改线型的方法CAD软件通常提供了多种修改线型的方法,下面介绍几种常用的方法:1.1 修改线型属性面板在CAD软件的工具栏中,可以找到一个名为“线型属性”或“图层属性”的选项。
通过点击该选项,会弹出一个线型属性面板。
在这个面板中,可以修改线型的各种属性,例如线型的颜色、线重、虚线样式等。
通过逐一调整这些属性,可以获得所需的线型效果。
1.2 应用线型样式库CAD软件通常会提供一个线型样式库,其中包含了多种预定义的线型样式。
通过选择和应用这些样式,可以快速修改线型。
通常可以在CAD软件的绘图工具栏中找到一个名为“线型样式库”的选项,点击该选项即可浏览线型样式库并选择所需的线型样式。
1.3 自定义线型除了使用预定义的线型样式库外,CAD软件还允许用户自定义线型。
在CAD软件的工具栏中,可以找到一个名为“线型编辑器”或“创建线型”的选项。
通过点击该选项,可以进入线型编辑器界面,然后按照提示进行操作,绘制自定义的线型。
完成绘制后,可以保存并应用该线型。
2. 常见线型修改技巧除了上述的基本线型修改方法外,还有一些常见的线型修改技巧,可以帮助我们更好地绘制和修改线型。
下面介绍几个常见的技巧:2.1 对齐线段在CAD软件中,通过对齐线段可以创建更复杂的线型效果。
对齐线段是指将多条线段的起点或终点对齐,使它们在同一直线上。
通过对齐线段,可以创建出更长的连续线型,或者创建出具有特定形状的线型。
2.2 调整虚线间隔虚线是绘图中常用的线型之一,通过调整虚线的间隔,可以改变虚线的密度和间隔。
在CAD软件的线型属性面板中,可以找到一个名为“虚线间隔”的选项。
通过修改该选项的数值,可以调整虚线的间隔大小,从而获得所需的虚线效果。
2.3 使用线性渐变填充线性渐变填充是一种特殊的线型效果,通过将线型从一种颜色渐变到另一种颜色,可以创建出非常吸引人的线型效果。

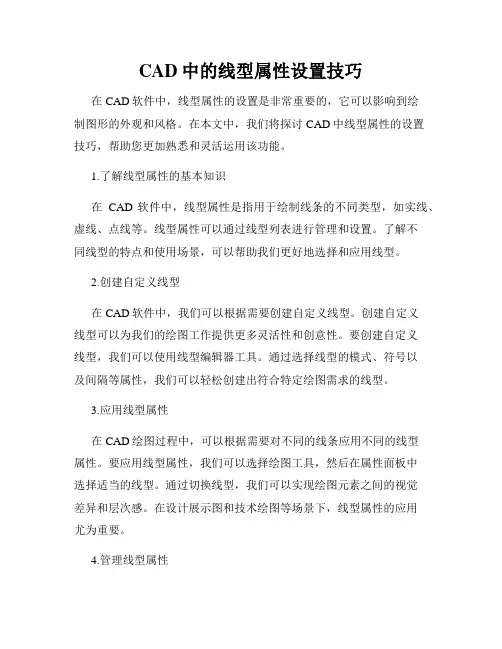

CAD中的线型属性设置技巧在CAD软件中,线型属性的设置是非常重要的,它可以影响到绘制图形的外观和风格。
在本文中,我们将探讨CAD中线型属性的设置技巧,帮助您更加熟悉和灵活运用该功能。
1.了解线型属性的基本知识在CAD软件中,线型属性是指用于绘制线条的不同类型,如实线、虚线、点线等。
线型属性可以通过线型列表进行管理和设置。
了解不同线型的特点和使用场景,可以帮助我们更好地选择和应用线型。
2.创建自定义线型在CAD软件中,我们可以根据需要创建自定义线型。
创建自定义线型可以为我们的绘图工作提供更多灵活性和创意性。
要创建自定义线型,我们可以使用线型编辑器工具。
通过选择线型的模式、符号以及间隔等属性,我们可以轻松创建出符合特定绘图需求的线型。
3.应用线型属性在CAD绘图过程中,可以根据需要对不同的线条应用不同的线型属性。
要应用线型属性,我们可以选择绘图工具,然后在属性面板中选择适当的线型。
通过切换线型,我们可以实现绘图元素之间的视觉差异和层次感。
在设计展示图和技术绘图等场景下,线型属性的应用尤为重要。
4.管理线型属性在CAD软件中,管理线型属性可以提高工作效率和绘图质量。
我们可以通过线型列表进行管理和设置。
线型列表中列出了软件内置的线型,也可以包括我们自定义的线型。
通过对线型的排序、增删以及批量修改等操作,我们可以快速有效地管理线型属性,方便后续的绘图使用。
5.导入和导出线型属性在CAD软件中,我们可以导入和导出线型属性。
导入线型属性可以方便地获取和使用他人创建的线型,提高绘图的灵活性和多样性。
而导出线型属性,则可以将我们自定义的线型分享给他人,方便其他人在其工作中使用。
通过导入和导出线型属性,我们可以与其他CAD 用户进行线型资源的共享和交流。
6.注意线型属性与打印输出在线型属性的设置过程中,我们需要特别注意线型属性在打印输出时可能产生的变化和效果。
在CAD软件中,我们可以通过设置打印样式表来控制打印输出中线型属性的表现。
CAD线型和线宽设置指南在使用CAD软件时,线型和线宽的设置是非常重要的。
它们能够帮助我们更好地呈现设计图纸,使其更易于理解和阅读。
本文将为大家介绍CAD软件中线型和线宽设置的相关技巧和指南。
一、线型设置CAD软件中的线型设置可以帮助我们区分不同对象和元素。
线型不仅可以用于表示实体线条,还可以用于图案填充、虚线标注和文字标注等。
1. 打开CAD软件后,选择“格式”菜单中的“线型管理器”选项。
2. 在线型管理器中,我们可以看到一系列已经定义好的线型。
如果需要自定义线型,可以点击“新建”按钮,并根据需要进行修改。
例如,我们可以定义一条具有不同间隔的虚线,或者一条具有特殊图案的线型。
3. 在线型定义中,我们可以设置线型名称、描述和样本等属性。
最重要的是设置线型元素。
我们可以根据需要设置实线、虚线、点线和空线等元素,以实现不同的效果。
4. 确定好线型定义后,点击“应用”按钮,将其保存并应用到当前图纸中。
我们可以通过指定线型名称来使用所定义的线型。
二、线宽设置线宽设置用于定义不同线条的粗细。
通过合理设置线宽,我们可以在设计图纸中区分不同类型的线条,使其更易于阅读和理解。
1. 打开CAD软件后,选择“格式”菜单中的“线宽”选项。
2. 在线宽设置中,我们可以看到一系列已经定义好的线宽。
如果需要自定义线宽,可以点击“新建”按钮,并根据需要进行修改。
例如,我们可以定义一条较粗的线宽用于表示边界,或者一条较细的线宽用于表示细节。
3. 在线宽定义中,我们可以设置线宽值和描述等属性。
线宽值通常以毫米或英寸为单位。
4. 确定好线宽定义后,点击“应用”按钮,将其保存并应用到当前图纸中。
我们可以通过指定线宽值来使用所定义的线宽。
三、实用技巧1. 在设计图纸中,我们可以通过用不同的线型和线宽来区分不同对象和元素。
例如,用实线和较粗线宽表示边界,用虚线和较细线宽表示细节,可以使图纸更具层次感。
2. 在绘制或编辑图形线条时,我们可以使用CAD软件提供的线型和线宽工具栏,快速切换不同的线型和线宽。
*S_LINE,S line _____ S _____ S _____ S _____ S _____ S _____ S _____ A,.5,-.2,["S",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25用记事本编辑以上文字,再把记书本后缀改为lin,就可以在CAD里加载线形了,如果看不到可以调一下比例。
这样就解决了。
还可以自己改改编辑其他字母的。
*linetype_name,descriptionA,descriptor1,descriptor2, ...例如,名为DASHDOT 的线型定义为*DASHDOT,Dash dot __ . __ . __ . __ . __ . __ . __ . __A,.5,-.25,0,-.25这表示一种重复图案,以0.5 个图形单位长度的划线开头,然后是0.25 个图形单位长度的空移、一个点和另一个0.25 个图形单位长度的空移。
该图案延续至直线的全长,并以0.5 个图形单位长度的划线结束。
该线型如下所示。
__ . __ . __ . __ . __ . __ . __ . __LIN 文件必须以ASCII 格式保存,并使用.lin 文件扩展名。
以下介绍了关于线型定义中每个字段的其他信息。
线型名称线型名称字段以星号(*) 开头,并且应该为线型提供唯一的描述性名称。
说明线型说明可以帮助用户在编辑LIN 文件时更直观地了解线型。
在“线型管理器”和“加载或重载线型”对话框中也显示了该说明。
说明是可选的,可以包括使用ASCII 文字对线型图案的简单表示线型的扩展说明注释,例如“此线型用于隐藏线”如果要省略说明,则请勿在线型名称后面使用逗号。
说明不能超过47 个字符。
对齐字段(A)对齐字段指定了每个直线、圆和圆弧末端的图案对齐操作。
目前,AutoCAD 仅支持 A 类对齐,这保证了直线和圆弧的端点以划线开始和结束。
例如,假定创建一种名为CENTRAL 的线型,该线型显示重复的点划线序列(通常用作中心线)。
AutoCAD 将在每条直线上调整点划线序列,以使划线和直线端点重合。
图案将调整该直线,以便该直线的起点和终点至少含有第一段划线的一半。
如果必要,可以拉长首段和末段划线。
如果直线太短,不能容纳一个点划线序列,则AutoCAD 将在两个端点之间绘制一条连续的直线。
对于圆弧也是如此,将调整图案以便在端点处绘制划线。
圆没有端点,但是AutoCAD 将调整点划线序列,使之显示起来更加合理。
用户必须在对齐字段中输入 a 以指定 A 类对齐CAD线型编辑(转)(2009-02-07 14:02:58)标签:杂谈分类:收藏文学线型的多样性,是地形图绘制的特色之一,可以说掌握了地形图中线型的定制和使用,就等于掌握了AutoCAD线型定制的全部内容。
地(形)图行政区界线、道路、管线等都是用特殊的线型表示的,虽然在AutoCAD中很少有可供使用的专用的地形图线型,但通过由AutoCAD提供的线型自定义功能,处理这些特殊线型也并不是一件困难的事。
本文通过对地形图中典型线型的定制和使用的介绍,以帮助初学者掌握AutoCAD中线型的定制及使用。
在这里把地形图中的线分为两大类:一类是普通意义上的线,象等高线、小路,输电线、长城线等,这样的自定义线尽管有的外形较复杂,但都把它归为同一类,因为它们在使用上是一致的,由同样的方式调用,同样可供line、pline这样的命令使用,是“真正的线”;另一类是所谓多线(或多重线)Multiline。
多重线实质上是由多条线平行构置而成,对其定义好后,由多重线绘制命令mline,一次就可以把多条不同样式的平行线绘制成。
Multiline(多线)作为一种“线”,比起用Offset(偏移)等命令来,在使用上自然有作为“线”的优越之处。
一、如何定制各种通用的性型可以把普通线型的分为三类:简单线型、带形(Shape)的线型、带文本字符串的线型。
(一)、如何编辑和调用线型文件线型文件是以.lin为扩展名的文本文件,可使用任何ASCII文本编辑器来编辑,如WINDOWS的NOTEPAD记事本。
将线型文件编辑好后最好保存在AutoCAD的路径中,如AutoCAD安装目录下的SUPPORT子目录中,这样就可以进入AutoCAD的缺省调用路径中。
在线型文本中,可插入任何说明,只需在行首加上双分号“;;”。
在AutoCAD中要调用自定义的线型,只需在线型调用对话框中,将待输入的线型文件名,能过浏览路径,选择确认自定义的.lin文件即可。
(二)、如何定义象行政分界线这类简单的线型。
这类线型是由重复使用的虚线、空格、点组成,如:*县界(宽.2), -.-.-.-.-.-.-A,2.0,-1.0,0,-1.0第一行中*号为标示符,标志一种线型定义的开始。
“县界”为线型名,宽.2用以提示线宽为0.2mm。
在AutoCAD 2000中增加了线宽选择的工具条,就放在线型选择条的旁边,这是一个很有用的功能,通过它可以方便地设定所绘线的宽度,所以在线型名中设置宽度提示也更有意义。
AutoCAD 2000上新增的线宽设置功能,在缺省状态下只用于打印输出,如要在绘制时就能显示出来,需进入“Format”菜单,对“Lineweight”进行设置,选择“Display Lineweight”。
同时还有一个有趣的设置“Adjust Display Scale”,即调节线宽显示的粗细倍数,这一设置,使得对于线宽的设置,仅在打印输出时是精确的,而在屏幕显示时是示意性的,使带宽度线条有更好的屏幕显示效果。
线型名之后是用字符对线型形状的粗略图示描绘,表示县界线是点划线的形状。
(描绘是示意性的,不对实际线型的形状产生影响)。
第二行必须以A开头,表示对齐类型。
正数2.0表示绘2个单位的短划线,负数-1.0表示一个单位的空格,数字0表示点。
关于线型名,从AutoCAD R14开始,就完全可以使用汉字作为线型名称,但在R14版中一般不要中英文混用,使用中文名后,如一定要使用字母或数字,只能用全角字符格式。
在AutoCAD 2000中就没有这些限制了。
限于AutoCAD工具条中线型框显示的宽度,线型名不要超过10个汉字。
(三)、如何定义象高压线、城墙这类带形(Shape)定义的线型。
在简单线型的定义中,插入形单元,则组成带形定义的线型。
如高压线线型定义为:*高压线, ----< -.- >---A,.001,[CIRCLE,map.shx,s=0.4],-0.4,1.8,[ARROW,map.shx,s=1] ,11.0,[ARROW,map.shx,s=1.0,R=180],1.8第二行至第四行本为一行,是为了书写方便才作换行处理的。
方括号内为形定义部分,三次引用了共两个形单元,CIRCLE为一个单位圆形,ARROW为箭头,两个形单元均放在名为map.shx的形文件中。
[ARROW,map.shx,s=1.0,R=180]的含义是这样的:ARROW为形名(Shape name),指箭头,map.shx为存放ARROW的型文件名(Shape file name),放在AutoCAD的执行路径中,s 即scale factor(比例缩放因子),s=1.0就是将ARROW保持形定义中的大小,R即Rotation angle (旋转角度),R=180就是在ARROW插入时转向180度。
形单元的完整定义如下:[Shape_name,Shape_file_name,S=scale_factor,R=rotation_angle,X=x_offset,Y=y_offset]---- x_offset和y_offset是形插入点在x和y方向上的偏移量,在定义地图线型时一般缺省不用,按0外理。
此外R的缺省值为0,S为1,只有Shape_name和Shape_file_name是不能缺省的。
---- 具体叙述高压线的定义。
第二行A后的数字0.001,是为了在形绘出过程中,将绘图笔移至开始,即落笔点一短线。
接着绘一个半径为0.4的圆形单元。
绘过圆形后,数字-0.4的作用是留一个0.4绘图单位的空格,以使笔触移过圆形,后面的绘制不在圆形上重叠。
接着绘1.8长的短线,再绘一个箭头-形单元。
箭头后面是11个单位长的短线,再是一个转向180度的箭头和1.8个单位的短线。
(四)、如何定义带文本字符串的线型在简单的线型中插入文本字串,就构成了带文本字符串的线型。
这种方式在地形图的处理中用得不多。
下面的例子比较典型地体现了其定义方法,S、R、X、Y的意义和上文中对形单元的引用相同。
在AutoCAD 2000中,文本字串可以使用中文,但在使用线型之前必须在所绘的图形中定义好所使用的中文字体。
*分界线, ---- 分界线---- 分界线----A,20,-.5,["分界线",中等线体,S=1,R=0.0,X=0,Y=-.5],-5(五)、生成形(Shape)的捷径1. 形的定义过程中,前后有两种文件形式:.shp和.shx。
.shp是文本文件,可以使用任何文本编辑器来编辑形的定义的.shp文件。
在AutoCAD的命令行中用compile命令可将.shp 文件编译成.shx文件。
.shx文件是形供AutoCAD直接调用的文件,在用load命令调入.shx 文件后,使用shape命令就可以像使用块一样插入形所描绘的图形。
2. 下一段落的三行文字,是绘制地图时定义的形文件(Map.shp)中关于城跺的定义,第一行双分号后是说明文字,可以任意使用中英文或字符。
第二行*号表示一个定义的开始,*号所在的行是关于形的一般信息的标题行,其中“2”为城跺的形定义在Map.shp中的排序号,“6”为数字描述行的字节长度,“GWALL”为形的名称。
从第三行开始是数字描述行,这些数字支配着一支“虚拟的笔”,控制着它的移动和起落,靠它来把形“绘制”出来。
;; 城跺*2,6,GWALL003,5,034,040,03C,03. 自定义形比定义线型要复杂一些,AutoCAD中有详细的介绍,看起来当然比较费劲,全面学会它还得下点功夫不可。
不过这里有一条捷径,我已调试好一个公开的LISP程序make_shape.zip,它能将绘制的DWG图形自动转换为形文件,放在站点/~7color上与各位朋友私下共享。
不过使用AutoCAD 2000的朋友就用不着这个程序了,因为AutoCAD2000的“Express”就自带制作形的功能。
“Express”是R14中“bonus”的升级版,“Make shape”就在其“Tools”中。
二、如何绘制高速公路这样的多重线(Multiline)象公路和高速公路这样的线体,是由几种不同颜色的线组成的,这种线型就很适合用Multiline来绘制。
