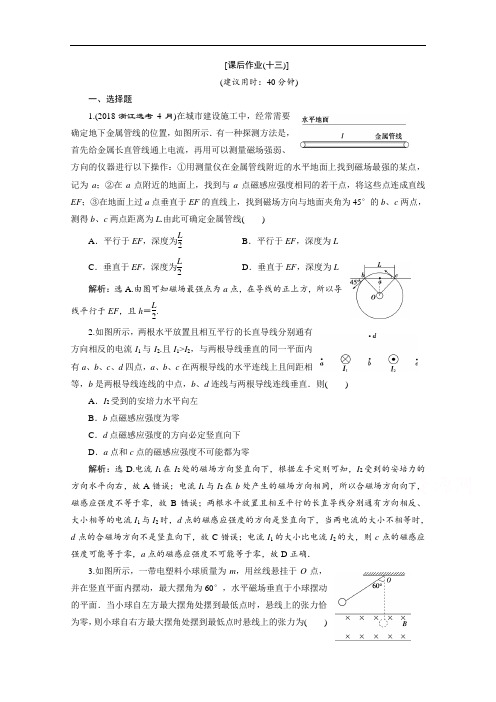

[课后作业(十三)] (建议用时:40分钟)一、选择题1.(2018·浙江选考4月)在城市建设施工中,经常需要确定地下金属管线的位置,如图所示.有一种探测方法是,首先给金属长直管线通上电流,再用可以测量磁场强弱、方向的仪器进行以下操作:①用测量仪在金属管线附近的水平地面上找到磁场最强的某点,记为a ;②在a 点附近的地面上,找到与a 点磁感应强度相同的若干点,将这些点连成直线EF ;③在地面上过a 点垂直于EF 的直线上,找到磁场方向与地面夹角为45°的b 、c 两点,测得b 、c 两点距离为L .由此可确定金属管线( )A .平行于EF ,深度为L 2B .平行于EF ,深度为LC .垂直于EF ,深度为L 2D .垂直于EF ,深度为L解析:选A.由图可知磁场最强点为a 点,在导线的正上方,所以导线平行于EF ,且h =L 2. 2.如图所示,两根水平放置且相互平行的长直导线分别通有方向相反的电流I 1与I 2.且I 1>I 2,与两根导线垂直的同一平面内有a 、b 、c 、d 四点,a 、b 、c 在两根导线的水平连线上且间距相等,b 是两根导线连线的中点,b 、d 连线与两根导线连线垂直.则( )A .I 2受到的安培力水平向左B .b 点磁感应强度为零C .d 点磁感应强度的方向必定竖直向下D .a 点和c 点的磁感应强度不可能都为零解析:选D.电流I 1在I 2处的磁场方向竖直向下,根据左手定则可知,I 2受到的安培力的方向水平向右,故A 错误;电流I 1与I 2在b 处产生的磁场方向相同,所以合磁场方向向下,磁感应强度不等于零,故B 错误;两根水平放置且相互平行的长直导线分别通有方向相反、大小相等的电流I 1与I 2时,d 点的磁感应强度的方向是竖直向下,当两电流的大小不相等时,d 点的合磁场方向不是竖直向下,故C 错误;电流I 1的大小比电流I 2的大,则c 点的磁感应强度可能等于零,a 点的磁感应强度不可能等于零,故D 正确.3.如图所示,一带电塑料小球质量为m ,用丝线悬挂于O 点,并在竖直平面内摆动,最大摆角为60°,水平磁场垂直于小球摆动的平面.当小球自左方最大摆角处摆到最低点时,悬线上的张力恰为零,则小球自右方最大摆角处摆到最低点时悬线上的张力为( )A .0B .2mgC .4mgD .6mg解析:选C.设小球自左方最大摆角处摆到最低点时速度为v ,则12m v 2=mgL (1-cos 60°),此时q v B -mg =m v 2L,当小球自右方最大摆角处摆到最低点时,v 大小不变,洛伦兹力方向发生变化,此时有T -mg -q v B =m v 2L,解得T =4mg ,故C 正确. 4.(2019·浙江选考4月)在磁场中的同一位置放置一条直导线,导线的方向与磁场方向垂直,则下列描述导线受到的安培力F 的大小与通过导线的电流I 的关系图象正确的是( )答案:A5.(多选)两个质量相同,所带电荷量相等的带电粒子a 、b ,以不同的速率对准圆心O 沿着AO 方向射入圆形匀强磁场区域,其运动轨迹如图所示,若不计粒子的重力,则下列说法正确的是( )A .a 粒子带负电,b 粒子带正电B .a 粒子在磁场中所受洛伦兹力较大C .b 粒子动能较大D .b 粒子在磁场中运动时间较长解析:选AC.粒子向右运动,根据左手定则可知,b 向上偏转,带正电;a 向下偏转,带负电,故A 正确.洛伦兹力提供向心力,即q v B =m v 2r ,得r =m v qB,故半径较大的b 粒子速度大,受洛伦兹力较大,动能也大,故B 错误,C 正确.T =2πm Bq,则两粒子运动周期相等,磁场中偏转角大的运动的时间长;a 粒子的偏转角大,因此运动的时间较长,故D 错误.6.如图所示,边长为L 的正方形有界匀强磁场ABCD ,带电粒子从A 点沿AB 方向射入磁场,恰好从C 点飞出磁场;若带电粒子以相同的速度从AD 的中点P 垂直AD 射入磁场,从DC 边的M 点飞出磁场(M 点未画出).设粒子从A 点运动到C 点所用时间为t 1,由P 点运动到M 点所用时间为t 2(带电粒子重力不计),则t 1∶t 2为( )A .2∶1B .2∶3C .3∶2 D.3∶ 2 解析:选C.如图所示为粒子两次运动轨迹图,由几何关系知,粒子由A 点进入C 点飞出时轨迹所对圆心角θ1=90°,粒子由P点进入M 点飞出时轨迹所对圆心角θ2=60°,则t 1t 2=θ1θ2=90°60°=32,故选项C 正确. 7.如图,半径为R 的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B ,方向垂直于纸面向外.一电荷量为q (q >0)、质量为m的粒子沿平行于直径ab 的方向射入磁场区域,射入点与ab 的距离为R 2.已知粒子射出磁场与射入磁场时运动方向间的夹角为60°,则粒子的速率为(不计重力)( )A.qBR 2mB.qBR mC.3qBR 2mD.2qBR m解析:选B.作出粒子运动轨迹如图中实线所示.因P 到ab 距离为R 2,可知α=30°.因粒子速度方向改变60°,可知转过的圆心角2θ=60°.由图中几何关系有⎝⎛⎭⎫r +R 2tan θ=R cos α,解得r =R .再由Bq v =m v 2r 可得v =qBR m,故B 正确. 8.如图所示,在一绝缘、粗糙且足够长的水平管道中有一带电荷量为q 、质量为m 的带电球体,管道半径略大于球体半径.整个管道处于磁感应强度为B 的水平匀强磁场中,磁感应强度方向与管道垂直.现给带电球体一个水平速度v 0,则在整个运动过程中,带电球体克服摩擦力所做的功不可能为( )A .0B.12m ⎝⎛⎭⎫mg qB 2C.12m v 20D.12m ⎣⎡⎦⎤v 20-⎝⎛⎭⎫mg qB 2 解析:选B.当q v 0B =mg 时,球不受摩擦力,摩擦力做功为零,故A 可能.当q v 0B <mg时,球做减速运动到静止,只有摩擦力做功,根据动能定理得-W =0-12m v 20,解得W =12m v 20,故C 可能.当q v 0B >mg 时,球先做减速运动,当q v B =mg ,即当v =mg qB时,不受摩擦力,做匀速直线运动.根据动能定理得-W =12m v 2-12m v 20,解得W =12m ⎣⎡⎦⎤v 20-⎝⎛⎭⎫mg qB 2,故D 可能.选不可能的,故选B.9.如图所示,三根长为L 的通电直导线在空间构成等边三角形,电流的方向垂直纸面向里,电流大小为I ,其中A 、B 电流在C 处产生的磁感应强度的大小均为B 0,导线C 位于水平面处于静止状态,则( )A .导线C 受到的静摩擦力为0B .导线C 受到的静摩擦力为3B 0IL ,水平向右C .若将导线A 中电流反向,则导线C 受到的支持力不变D .若同时将导线A 与B 中电流反向,则导线C 受到的支持力变小解析:选B.根据安培定则,导线AB 在C 点处产生的磁感应强度方向如图甲所示,总的磁感应强度竖直向下,大小为3B 0,根据左手定则,导线C 受到的安培力水平向左,静摩擦力向右,A 错误;静摩擦力大小与安培力相等,为3B 0IL ,B 正确;将导线A 中电流反向,磁感应强度如图乙所示,磁场的矢量和向右,导线C 受到的安培力向下,支持力变大,C 错误;若同时改变A 、B 的电流方向,磁感应强度如图丙所示,磁场矢量和向上,竖直方向上力未发生变化,支持力都等于重力,D 错误.10.如图所示,R 1和R 2是同种材料、厚度相同、上下表面为正方形的金属导体,但R 1的尺寸比R 2的尺寸大.将两导体同时放置在同一匀强磁场B 中,磁场方向垂直于两导体正方形表面,在两导体上加相同的电压,形成图示方向的电流;电子由于定向移动,会在垂直于电流方向受到洛伦兹力作用,从而产生霍尔电压,当电流和霍尔电压达到稳定时,下列说法中正确的是( )A .R 1中的电流大于R 2中的电流B .R 1 中的电流小于R 2中的电流C .R 1 中产生的霍尔电压小于R 2中产生的霍尔电压D .R 1中产生的霍尔电压等于R 2中产生的霍尔电压解析:选D.电阻R =ρLS ,设正方形金属导体边长为a ,厚度为b ,则R =ρa ab =ρb,则R 1=R 2,在两导体上加上相同电压,则R 1中的电流等于R 2中的电流,故A 、B 错误.根据电场力与洛伦兹力平衡,则有e v B =eU H a ,解得:U H =Ba v =Ba ·I neab =1ne ·BI b,则有R 1中产生的霍尔电压等于R 2中产生的霍尔电压,故C 错误,D 正确.二、非选择题11.如图,在0≤x ≤d 的空间,存在垂直xOy 平面的匀强磁场,方向垂直xOy 平面向里.y 轴上P 点有一小孔,可以向y 轴右侧垂直于磁场方向不断发射速率均为v 、与y 轴所成夹角θ可在0~180°范围内变化的带负电的粒子.已知θ=45°时,粒子恰好从磁场右边界与P 点等高的Q 点射出磁场,不计重力及粒子间的相互作用.求:(1)磁场的磁感应强度;(2)若θ=30°,粒子射出磁场时与磁场边界的夹角(可用三角函数、根式表示);(3)能够从磁场右边界射出的粒子在磁场中经过的区域的面积(可用根式表示).解析:(1)粒子在磁场中做匀速圆周运动,设粒子的轨道半径为R ,磁场的磁感应强度为B ,则:q v B =m v 2R如图甲所示,由几何关系得:d =2R cos 45°解得:B =2m v qd . (2)如图乙所示,由几何关系d =R cos 30°+R cos α解得:α=arccos 22-32. (3)能够从磁场右边界射出的粒子在磁场中经过的区域,如图丙中两圆弧间斜线部分所示, 由几何关系得:R 2-(d -R )2=PM 2由割补法得该区域面积为:S =d ·PM解得:S =d 22-1.答案:(1)2m v qd(2)arccos 22-32 (3)d 22-112.如图甲所示,M 、N 为竖直放置彼此平行的两块平板,板间距离为d ,两板中央各有一个小孔O 、O ′正对,在两板间有垂直于纸面方向的磁场,磁感应强度随时间的变化如图乙所示,设垂直纸面向里的磁场方向为正方向.有一群正离子在t =0时垂直于M 板从小孔O 射入磁场.已知正离子质量为m 、带电荷量为q ,正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T 0,不考虑由于磁场变化而产生的电场的影响.求:(1)磁感应强度B 0的大小;(2)要使正离子从O ′孔垂直于N 板射出磁场,正离子射入磁场时的速度v 0的可能值. 解析:(1)正离子射入磁场,由洛伦兹力提供向心力,即q v 0B 0=m v 20r① 做匀速圆周运动的周期T 0=2πr v 0② 联立两式得磁感应强度B 0=2πm qT 0. ③ (2)要使正离子从O ′孔垂直于N 板射出磁场,两板之间正离子只运动一个周期即T 0时,v 0的方向应如图所示,有r =d 4 ④当在两板之间正离子共运动n 个周期,即nT 0时,有r =d 4n (n =1,2,3,…) ⑤联立①③⑤求解,得正离子的速度的可能值为v 0=B 0qr m =πd 2nT 0(n =1,2,3,…). 答案:(1)2πm qT 0 (2)πd 2nT 0(n =1,2,3,…)。
课时作业21 几种常见的磁场 时间:45分钟 分值:100分一、选择题(每小题6分,共48分)1.对于通有恒定电流的长直螺线管,下列说法中正确的是( )A .放在通电螺线管外部的小磁针静止时,它的N 极总是指向螺线管的S 极B .放在通电螺线管外部的小磁针静止时,它的N 极总是指向螺线管的N 极C .放在通电螺线管内部的小磁针静止时,它的N 极总是指向螺线管的S 极D .放在通电螺线管内部的小磁针静止时,它的N 极总是指向螺线管的N 极 2.如上图所示ab 、cd 是两根在同一竖直平面内的直导线,在两导线中央悬挂一个小磁针,静止时在同一竖直平面内,当两导线中通以大小相等的电流时,小磁针N 极向纸面里转动,则两导线中的电流方向( )A .一定都是向上B .一定都是向下C .ab 中电流向下,cd 中电流向上D .ab 中电流向上,cd 中电流向下3.如上图所示,矩形线圈abcd 放置在水平面内,磁场方向与水平方向成α角,已知sin α=45,线圈面积为S ,匀强磁场的磁感应强度为B ,则通过线圈的磁通量为( )A .BS B.4BS 5 C.3BS 5 D.3BS44.如下图所示,a 、b 是两根垂直纸面的直导体通有等值的电流,两导线外有一点P ,P 点到a 、b 距离相等,要使P 点的磁场方向向右,则a 、b 中电流的方向为( )A .都向纸里B .都向纸外C .a 中电流方向向纸外,b 中向纸里D .a 中电流方向向纸里,b 中向纸外5.(2011·全国卷)如图,两根相互平行的长直导线分别通有方向相反的电流I1和I2,且I1>I2;a、b、c、d为导线某一横截面所在平面内的四点,且a、b、c与两导线共面;b点在两导线之间,b、d的连线与导线所在平面垂直.磁感应强度可能为零的点是()A.a点B.b点C.c点D.d点6.如上图所示,环中电流的方向由左向右,且I1=I2,则环中心O处的磁场()A.最强,垂直穿出纸面B.最强,垂直穿入纸面C.为零D.不能确定7.如下图所示,一个用毛皮摩擦过的硬橡胶环,当环绕其轴OO′匀速转动时,放置在环的右侧轴线上的小磁针的最后指向是()A.N极竖直向上B.N极竖直向下C.N极水平向左D.N极水平向右8.实验室有一旧的学生直流电源,输出端的符号模糊不清,无法辨认正、负极,某同学设计了下面的判断电源极性的方法:在桌面上放一个小磁针,在磁针东面放一螺线管,如上图所示,闭合开关后,磁针指南的一端向东偏转,下列判断中正确的是()A.电源的A端是正极,在电源内电流由A流向BB.电源的A端是正极,在电源内电流由B流向AC.电源的B端是正极,在电源内电流由A流向BD.电源的B端是正极,在电源内电流由B流向A二、解答题(共52分)9.(16分)如上图所示,大圆导线环A中通有电流I,方向如图所示,另在导线环所在的平面画一个圆B,它的一半面积在A环内,一半面积在A环外,试判断圆B内的磁通量是否为零,若是为零,为什么?若不为零,则磁通量是穿出去还是穿进去?10.(16分)完成下列两题.(1)已知螺线管内部的小磁针的N极指向如下图所示,请在图中画出螺线管上线圈的绕向.(2)已知电磁铁的两个极性如下图所示,请在电磁铁上画出线圈的绕向.11.(20分)如下图所示,匀强磁场的磁感应强度B=2.0 T,并指向x轴正方向,若ab=40cm,bc=30cm,ae=50cm,试求通过面积S1(abcd)、S2(befc)和S3(aefd)的磁通量分别为Φ1、Φ2、Φ3分别是多少?。
《磁场磁场感应强度》作业设计方案(第一课时)一、作业目标本作业旨在帮助学生进一步理解磁场的基本概念,掌握磁场感应强度的定义、单位、方向及求法,提高他们解决相关问题的能力。
二、作业内容1. 理论题:(1) 简述磁场的概念,并解释其在生活和工业中的应用。
(2) 描述磁场感应强度的定义、单位及符号。
(3) 解释磁场方向和磁感线概念,并画出几种常见磁场的磁感线示意图。
(4) 简述如何求磁场感应强度。
2. 实践题:(1) 制作一个指南针,并解释其工作原理。
(2) 分析一个电动机的工作过程,尝试解释其如何利用磁场。
(3) 搜集不同材料的金属在磁场中的反应,分析其磁性差异的原因。
三、作业要求1. 按时提交作业,并确保答案正确。
2. 理论题部分需认真阅读教材和相关资料,确保回答准确。
3. 实践题部分需动手操作或搜集相关资料,深入理解磁场在实际中的应用。
4. 作业应独立完成,禁止抄袭。
5. 请在回答问题时,附上相关的问题背景和知识链接。
四、作业评价1. 评价标准:(1) 答案是否符合逻辑,表述是否清晰。
(2) 是否能够应用所学知识解决实际问题。
(3) 实践题部分是否认真操作或搜集相关资料。
2. 评价方式:(1) 学生自评:学生根据作业目标,对自己的完成情况进行评价。
(2) 小组互评:同一班级的学生可组成小组,对彼此的作业进行评分和讨论。
(3) 教师评价:教师根据作业目标和标准,对所有提交的作业进行评分和反馈。
五、作业反馈1. 对于普遍存在的问题和疑问,将在下次课堂上进行集中解答和讲解。
2. 对于个别学生的特殊问题,将进行单独辅导和帮助。
3. 请同学们在课后积极与老师和同学交流,共同提高物理学习的水平。
通过本次作业,希望同学们能够更好地理解和掌握磁场感应强度这一重要概念,为后续的电磁学学习打下坚实的基础。
同时,也希望同学们能够积极参与作业反馈环节,提出宝贵的意见和建议,帮助我们不断改进教学方案,提高教学质量。
作业设计方案(第二课时)一、作业目标:1. 进一步理解和掌握磁场的概念及磁场强度;2. 练习磁场强度的计算与应用;3. 通过作业实践,提高学生对物理知识的应用能力。
1、如图所示,半圆形线圈半径为R ,通有电流I ,在磁场B 的作用下从图示位置转过30°时,它所受磁力矩的大小和方向分别为( (4))(1)214R IB π,沿图面垂直向下;(2)214R IB π,沿图面垂直向上; (3)234R IB π,沿图面垂直向下;(4)234R IB π。
沿图面垂直向上。
2、如图所示,载流为I 2的线圈与载流为I 1的长直导线共面,设长直导线固定,则圆线圈在磁场力作用下将( (1))(1)向左平移;(2)向右平移;(3)向上平移;(4)向下平移。
3、质子和α粒子质量之比为1:4,电量之比为1:2,它们的动能相同,若将它们引进同一均匀磁场,且在垂直于磁场的平面内作圆周运动,则它们的回转半径之比为((2) )(1)1:4; (2)1:1; (3)1:2; (4)124、如图所示,a 、c 处分别放置无限长直载流导线,P 为环路L 上任一点,若把a 处的载流导线移至b 处,则((4) )(1)L B dl •⎰变,p B 变; (2)L B dl •⎰变,p B 不变; (3)L B dl •⎰不变,p B 不变; (4)LB dl •⎰不变,p B 变5、如图所示,ab 导线与无限长直导线GE 共面,ab 延长线与GE 交于O 点成45°,若分别通以电流I 1=20 A ,I 2=10 A ,ab 长92L = cm ,a 端距GE 为d=1 cm ,求ab 在图示位置时所受GE 产生的磁场作用力F 。
解答:此题直接运用无限长直导线磁场公式以及通电直导线和磁场作用公式即可。
2F I dl B =⨯⎰,其方向为垂直于ab 向左上,其大小如下计算:设ab 上dl 长度距GE 为r ,则有2()]2dl d r d dr =-=,r 的取值范围很明显是[0.01,0.1]。
于是有 0.10122224I F BI dl I dr r μπ==⎰⎰,代入相关数值并且积分得到, 41.310F N -=⨯。
11-1 求图中各种情况下O 点处的磁感应强度B 。
解:图a 的电流可以看成是由1、2两个电流合成的。
故合场强为 直线电流,和矩形电流产生的磁感应强度的矢量和。
直线电流1在O 点产生的磁感应强度)2/(20a I πμ,方向垂直纸面向外。
矩形电流2由两条长度为a 、两条长度为b 的直线电流组成在O 点产生的磁感应强度为:)]2/sin()2/[sin()2/(42)]2/sin()2/[sin()2/(4200ααπμϕϕπμ--+--b Ia I2202200022)2/sin(2)2/sin(2ba a bI ba b a Ib I a I +++=+=πμπμαπμϕπμ)(2220b aa b b a I++=πμ方向垂直纸面向内。
O 点的磁感应强度为:220022002)(2b a abI a I b aa b b a I a I B +-=++-=πμπμπμπμ 这里利用了载流直导线外的磁感应强度公式:]sin )[sin 4120ββπμ-=rIB电流b 由两条直线电流,和一个圆弧组成:)0sin 90(sin 42360135200-︒+=RIR I B πμμ RIR I R I 00035.02163μπμμ=+=电流c 中两条直线电流的延长线都过圆心,由毕-萨定律知道在圆心处产生的磁感应强度为0,圆弧产生的磁感应强度为RlR I R l R I B πμπμ2222220110-=由于两端的电压相同有2211I SlI S l V ρρ==带入上式得到B=0 11-2.如图所示,一扇形薄片,半径为R ,张角为θ,其上均匀分布正电荷,电荷密度为σ,薄片绕过角顶O 点且垂直于薄片的轴转动,角速度为ω,求O 点处的磁感应强度。
解答1:将扇形薄片分割成半径为r 的圆弧形面积元,电荷量为:dr r dq θσ=转动时相当于园电流,对应的电流强度为: rdr dr r T dq dI σωπθωπθσ2/2===产生的磁场为 dr rdIdB σωμπθμ0042==圆心处的磁场为R dr B Rσωμπθσωμπθ00044==⎰ 解答2:以o 为圆心,采用极坐标系将扇形薄片分割成小的面积元 dr rd ds dq θσσ==利用运动电荷产生磁场的公式 dr d rdrr rd r dqv dB θσωπμωθσπμπμ44402020===对上式积分得:πσωθμθσωπμθσωπμθ4440000Rdr d dr d B R===⎰⎰⎰⎰ 11-3 在半径cm 0.1=R 的无限长半圆柱形金属薄片中,自下而上地通有电流A I 0.5=,求圆柱轴线上任一点P 处的磁感应强度。
13.1 磁场磁感线Ⅰ. 基础达标1.关于磁场,下列说法正确的是()A.磁场是一种为研究物理问题而假想的物质B.所有磁场都是电流产生的C.磁场只有强弱没有方向D.地球是一个磁体【答案】D【详解】A.磁场看不见,摸不着,但却真实存在,故A错误;B.磁体也能产生磁场,故B错误;C.磁场不仅有强弱,而且也有方向,故C错误;D.地球周围存在地磁场,故地球是一个磁体,故D正确。
故选D。
2.(多选)关于磁感线,下列说法中正确的是()A.磁感线的疏密程度反映磁场的强弱B.磁感线是磁场中实际存在的线C.两条磁感线不可能相交D.磁感线总是不闭合的【答案】AC【详解】A.磁感线的疏密程度反映磁场的强弱,磁感线越密的地方磁场越强,故A正确;B.磁感线是磁场中不存在的线,是假设出来描述磁场的,故B错误;C.如果两条磁感线相交,那么交点的磁场就有两个方向,不符合实际,所以两条磁感线不可能相交,故C正确;D.磁感线总是闭合的,故D错误。
故选AC。
3.磁场中某区域的磁感线如图所示,则()A.a处磁场比b处磁场强B.b处磁场和a处磁场强度一样C.小磁针N极在a处受力比b处受力大D.小磁针N极在a处受力比b处受力小【答案】D【详解】AB.根据磁感线越密的地方,磁感应强度越大,所以a处的磁感应强度小于b处的磁感应强度,故A B错误;CD.小磁针在磁感应强度大的地方受到的力大,所以小磁针N极在a处受力比b处受力小,故C 错误,D正确。
故选D。
4.关于电场线和磁感线,下列说法正确的是()A.运动的带电粒子在电场、磁场中的受力方向均和场线在一直线上B.带电粒子顺着电场线的方向运动,其电势能一定减小C.带电粒子垂直于磁感线的方向射入匀强磁场中,其速度大小不会改变D.电场线和磁感线均不相交且均为不封闭曲线【答案】C【详解】A.运动的带电粒子在电场中的受力方向和电场线的切线方向一致,运动的带电粒子在磁场中的受力方向和磁感线的方向垂直,A错误;B.带电粒子顺着电场线的方向运动,电场力做正功电势能减小,电场力做负功电势能增加,B错误;C.带电粒子垂直于磁感线的方向射入匀强磁场中,其速度大小不会改变,C正确;D.电场线为不封闭的曲线,磁感线为封闭曲线,D错误。
《磁现象磁场》作业设计方案(第一课时)一、作业目标本作业旨在通过磁现象和磁场的基础知识学习,使学生能够:1. 理解磁现象的基本概念,掌握磁铁的磁性和磁场方向。
2. 掌握磁场的基本性质,理解磁感线、磁通量等概念。
3. 培养学生的观察能力、实验能力和分析问题的能力。
二、作业内容本课时作业内容主要围绕《磁现象磁场》章节的重点知识展开,具体包括:1. 基础知识巩固:要求学生复习磁铁的磁性、磁场方向等基本概念,并完成相关填空题和选择题。
2. 实验操作:设计一个简单的磁铁实验,让学生观察并记录磁铁的磁场分布情况,加深对磁场方向和磁感线的理解。
3. 拓展应用:引导学生分析生活中的磁现象,如电磁铁的应用、指南针的原理等,并完成一篇小论文,阐述自己对磁现象的理解和感悟。
三、作业要求为确保学生能够高效完成本课时作业,特提出以下要求:1. 基础知识巩固部分:要求学生认真复习课堂所学,准确填写答案,不得抄袭他人作业。
2. 实验操作部分:学生需按照教师指导进行实验操作,认真观察并记录实验现象和数据,分析实验结果。
3. 拓展应用部分:学生需结合生活实际,分析身边的磁现象,并撰写一篇条理清晰、观点明确的论文,字数不少于500字。
论文中应包含对磁现象的基本理解、对电磁铁和指南针原理的阐述以及个人感悟等。
4. 作业提交:学生需在规定时间内将作业纸质版和电子版一并提交给教师。
纸质版需字迹工整,电子版请发送至教师指定的邮箱。
四、作业评价教师将根据以下标准对学生的作业进行评价:1. 基础知识巩固部分:评价学生是否准确掌握了磁现象的基本概念和磁场方向等知识。
2. 实验操作部分:评价学生是否按照教师指导进行了实验操作,是否认真观察并记录了实验现象和数据。
3. 拓展应用部分:评价学生的论文是否条理清晰、观点明确,是否能够结合生活实际分析身边的磁现象,并表达出自己的感悟。
4. 作业整体质量:综合学生的完成情况、准确性和规范性进行评价,给出相应的分数和评语。
课后练习
1.图中两个图分别画出了两个磁极间的磁感线。
请你在图中标出磁极的名称,并画出位于图中A点和B点的小磁针静止时北极所指的方向。
2.做实验并进行观察,地球上指南针静止时N极所指的是地理的北方还是南方?你认为地磁的北极位于地理北极附近还是地理南极附近?为什么?
【课后练习参考答案】
1.
2. 将小磁针放在桌面上,小磁针的N极指向地理的北极。
因为地球本身就是一个大磁体,地球的地磁北极位于地理的南极附近,异名磁极相互吸引。
作业27磁场对运动电荷的作用A组基础达标微练一洛伦兹力的理解与计算1.(浙江温州联考)显像管原理的示意图如图所示,当没有磁场时,电子束将打在荧光屏正中的O点,安装在管径上的偏转线圈可以产生磁场,使电子束发生偏转。
设垂直纸面向里的磁场方向为正方向,若要使电子打在荧光屏上的位置由a点逐渐移动到b点,下列变化的磁场能够使电子发生上述偏转的是( )2.科学家曾预言,自然界存在只有一个磁极的磁单极子,磁单极子N的磁场分布如图甲所示,它与如图乙所示正点电荷Q的电场分布相似。
假设磁单极子N和正点电荷Q均固定,有相同的带电小球分别在N和Q附近(图示位置)沿水平面做匀速圆周运动,则下列说法正确的是( )A.从上往下看,图甲中带电小球沿逆时针方向运动B.从上往下看,图甲中带电小球沿顺时针方向运动C.从上往下看,图乙中带电小球沿顺时针方向运动D.从上往下看,图乙中带电小球沿逆时针方向运动微练二带电粒子在有界匀强磁场中的运动3.(多选)(浙江杭州模拟)如图所示,a、b是直线上间距为4d的两点,也是半圆直径的两个端点,c位于ab上,且l ac=d,直线上方存在着磁感应强度大小为B、垂直于半圆平面的匀强磁场(未画出),其中半圆内部没有磁场。
一群比荷为k的同种带电粒子从ac之间以相同的速率垂直于ab射入圆弧区域,所有粒子都能通过b点,不计粒子间的相互作用和粒子的重力,则( )A.粒子的速率为2dBkB.粒子的速率为dBkC.从c点射入的粒子在磁场中运动的时间为2π3kBD.从c点射入的粒子在磁场中运动的时间为4π3kB4.(浙江丽水模拟)如图所示,虚线MN的右侧有垂直纸面向里的匀强磁场,在图示平面内两比荷相同的带正电粒子a、b从MN上的同一点沿不同方向射入匀强磁场后,又从MN上的同一点射出磁场。
已知a粒子初速度的方向垂直虚线MN,粒子的重力和粒子间的相互作用忽略不计,则下列描述两粒子速度大小的关系图像正确的是( )微练三带电粒子在磁场中运动的临界和多解问题5.真空中有一匀强磁场,磁场边界为两个半径分别为a和3a的同轴圆柱面,磁场的方向与圆柱轴线平行,其横截面如图所示。
一、 选择题【 C 】1.(基础训练2)三条无限长直导线等距地并排安放,导线Ⅰ、Ⅱ、Ⅲ分别载有1 A ,2 A ,3 A 同方向的电流.由于磁相互作用的结果,导线Ⅰ,Ⅱ,Ⅲ单位长度上分别受力F 1、F 2和F 3,如图所示.则F 1与F 2的比值是:(A) 7/16. (B) 5/8. (C) 7/8. (D) 5/4.【答】设导线Ⅰ、Ⅱ、Ⅲ的电流强度分别为321,,I I I ,产生的磁感应强度分别为321,,B B B ,相邻导线相距为a ,则()()0203011123110301022231227,2224222II F I l B B I l a a a I I F I l B B I l a a aμμμπππμμμπππ⎛⎫=+=+= ⎪⋅⎝⎭⎛⎫=-=-= ⎪⎝⎭式中121231, 1, I 1A, I 2A, I 3A l m l m =====,得 8/7/21=F F .【 D 】2. (基础训练6)两个同心圆线圈,大圆半径为R ,通有电流I 1;小圆半径为r ,通有电流I 2,方向如图.若r << R (大线圈在小线圈处产生的磁场近似为均匀磁场),当它们处在同一平面内时小线圈所受磁力矩的大小为 (A) Rr I I 22210πμ. (B)Rr I I 22210μ. (C)rR I I 22210πμ. (D) 0.【答】大圆电流在圆心处的磁感应强度为,方向垂直纸面朝内2RI B 101μ=; 小圆电流的磁矩为方向垂直纸面朝内,,222r I p m π=所以,小圆电流受到的磁力矩的大小为2211sin 00m m M p B p B =⨯=︒=[ B ]3.(自测提高2)如图所示,一电子以速度v垂直地进入磁感强度为B的均匀磁场中,此电子在磁场中运动轨道所围的面积内的磁通量将(A) 正比于B ,反比于v 2. (B) 反比于B ,正比于v 2. (C)正比于B ,反比于v . (D) 反比于B ,反比于v .【答】 电子在磁场中做匀速率圆周运动,运动平面的法向平行于磁感应强度方向,因此,磁通量为2R B πΦ=,其中半径R 可由式2v evB m R =求得:mv R eB =,所以222mv m v B eB eB ππ⎛⎫Φ== ⎪⎝⎭.F 1F 2F 31 A2 A3 A ⅠⅡⅢOrR I 1 I 2[ B ]4、(自测提高4)一个动量为p 的电子,沿图示方向入射并能穿过一个宽度为D 、磁感强度为B(方向垂直纸面向外)的均匀磁场区域,则该电子出射方向和入射方向间的夹角为 (A)p eBD 1cos-=α.(B)p eBD 1sin -=α. (C)epBD 1sin -=α. (D) ep BD 1cos -=α.【答】电子在磁场中的轨迹为一段圆弧,如图。
运动电荷在磁场中受到的力课后作业一、选择题考点一洛伦兹力1.大量的带电荷量均为+q的粒子在匀强磁场中运动,下列说法中正确的是()A.只要速度大小相同,所受洛伦兹力就相同B.如果把+q改为-q,速度反向但大小不变,且与磁场方向不平行,则洛伦兹力的大小方向均不变C.只要带电粒子在磁场中运动,它一定受到洛伦兹力作用D.带电粒子受到的洛伦兹力越小,则该磁场的磁感应强度就越小答案B解析带电粒子在磁场中运动时受到的磁场力不仅与其速度的大小有关,还与其速度的方向有关,当速度方向与磁场方向在一条直线上时,不受磁场力作用,所以A、C、D错误;根据左手定则,不难判断B是正确的.2.关于运动电荷和磁场的说法中,正确的是()A.运动电荷在某点不受洛伦兹力作用,这点的磁感应强度必为零B.电荷的运动方向、磁感应强度方向和电荷所受洛伦兹力的方向一定两两互相垂直C.电子射线垂直进入磁场发生偏转,这是因为洛伦兹力对电子做功的结果D.电荷与磁场没有相对运动,电荷就一定不受磁场的作用力答案D解析运动电荷的速度方向如果和磁场方向平行,运动电荷不受洛伦兹力作用,所以A错误;电荷运动方向不一定垂直于磁感应强度方向,但洛伦兹力一定垂直于磁感应强度方向,故B错误;洛伦兹力对运动电荷不做功,所以C错误;只有运动的电荷在磁场中运动方向与磁场方向不平行才受磁场力作用,所以电荷与磁场没有相对运动,电荷就一定不受磁场的作用力,故D正确.3.下列四副图关于各物理量方向间的关系中,正确的是()答案B解析由左手定则可知,安培力的方向总是与磁感应强度的方向垂直,故A错误;磁场的方向向下,电流的方向向里,由左手定则可知安培力的方向向左,故B正确;由左手定则可知,洛伦兹力的方向总是与磁感应强度的方向垂直,应为垂直纸面向外,故C错误;通电螺线管内部产生的磁场的方向沿螺线管的轴线的方向,由题图D可知电荷运动的方向与磁感线的方向平行,不受洛伦兹力,故D错误.4.两个带电粒子以相同的速度垂直磁感线方向进入同一匀强磁场,两粒子质量之比为1∶4,电荷量之比为1∶2,则两带电粒子受洛伦兹力之比为()A.2∶1 B.1∶1 C.1∶2 D.1∶4答案C解析带电粒子的速度方向与磁感线方向垂直时,洛伦兹力F=q v B与电荷量成正比,与质量无关,C项正确.考点二带电粒子(带电体)在磁场中的运动5.电视显像管原理的示意图如图1所示,当没有磁场时,电子束将打在荧光屏正中的O点,安装在管径上的偏转线圈可以产生磁场,使电子束发生偏转.设垂直纸面向里的磁场方向为正方向,若使电子打在荧光屏上的位置由a点逐渐移动到b点,下列变化的磁场能够使电子发生上述偏转的是()图1答案A解析电子偏转到a点时,根据左手定则可知,磁场方向垂直纸面向外,对应的B-t图的图线应在t轴下方;电子偏转到b点时,根据左手定则可知,磁场方向垂直纸面向里,对应的B-t图的图线应在t轴上方,A正确.6.两个完全相同的带等量的正电荷的小球a和b,从同一高度自由落下,分别穿过高度相同的水平方向的匀强电场和匀强磁场,如图2所示,然后再落到地面上,设两球运动所用的总时间分别为t a、t b,则()图2A.t a=t b B.t a>t bC.t a<t b D.条件不足,无法比较答案C解析a球进入匀强电场后,始终受到水平向右的电场力F电=qE作用,这个力不会改变a 在竖直方向运动的速度,故它下落的总时间t a与没有电场时自由下落的时间t0相同.b球以某一速度进入匀强磁场瞬间它就受到水平向右的洛伦兹力作用,这个力只改变速度方向,会使速度方向向右发生偏转,又因为洛伦兹力始终与速度方向垂直,当速度方向变化时,洛伦兹力的方向也发生变化,不再沿水平方向.如图所示为小球b在磁场中某一位置时的受力情况,从图中可以看出洛伦兹力F洛的分力F1会影响小球竖直方向的运动,使竖直下落的加速度减小(小于g),故其下落的时间t b大于没有磁场时小球自由下落的总时间t0.综上所述,t a<t b.7. (多选)如图3所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中;现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()图3答案 ACD解析 给小球施加一个水平向右的初速度,小球将受到向上的洛伦兹力,还受重力、可能有向后的滑动摩擦力;若重力小于洛伦兹力,小球受到向下的弹力,则受到摩擦力,做减速运动,当洛伦兹力等于重力时,做匀速运动,故C 正确.若重力大于洛伦兹力,小球受到向上的弹力,则受到摩擦力,将做减速运动,随洛伦兹力的减小,压力变大,摩擦力变大,加速度逐渐变大,最后速度为零,故D 正确.若洛伦兹力等于小球的重力,小球将做匀速直线运动,故A 正确.故选A 、C 、D.8.(多选)质量为m 、电荷量为q 的带正电小球,从倾角为θ的粗糙绝缘斜面(μ<tan θ)上由静止下滑,斜面足够长,整个斜面置于方向垂直纸面向外的匀强磁场中,其磁感应强度为B ,如图4所示.带电小球运动过程中,下面说法中正确的是( )图4A .小球在斜面上运动时做匀加速直线运动B .小球在斜面上运动时做加速度增大,而速度也增大的变加速直线运动C .小球最终在斜面上匀速运动D .小球在斜面上下滑过程中,当小球对斜面压力刚好为零时的速率为mg cos θBq答案 BD解析 据题意,小球运动过程中受到重力、支持力、摩擦力和垂直斜面向上的洛伦兹力,小球加速度为:a =g sin θ-μ(mg cos θ-q v B )m,小球做加速运动,则加速度也增加,小球最终将脱离斜面,故选项A 、C 错误,选项B 正确;当小球对斜面压力为0时,有:mg cos θ-q v B=0,速度为:v =mg cos θqB,故选项D 正确.考点三 速度选择器和磁流体发电机9.(多选)如图5所示,水平放置的平行板电容器两板间有垂直纸面向里的匀强磁场,开关S 闭合时一带电粒子恰好水平向右匀速穿过两板,重力不计.对相同状态入射的粒子,下列说法正确的是( )图5A .保持开关闭合,若滑片P 向上滑动,粒子可能从下板边缘射出B .保持开关闭合,若将磁场方向反向,粒子仍可能沿直线射出C .保持开关闭合,若A 板向上移动后,调节滑片P 的位置,粒子仍可能沿直线射出D .如果开关断开,调节滑片P 的位置,粒子可能继续沿直线射出答案 AC解析 带电粒子匀速通过两板间,电场力和洛伦兹力相等.若开关闭合,滑片P 向上滑动,两板间电压减小,电场力减小,若粒子带负电则粒子向下偏转,A 正确.若开关闭合,磁场反向,洛伦兹力也反向,粒子不能沿直线射出,B 错误.开关闭合,A 板向上移动后,调节滑片P 的位置,可使电场强度不变,粒子仍可能沿直线射出,C 正确.开关断开,电容器通过滑动变阻器放电,粒子不再受电场力作用,也就不能沿直线射出,D 错误.10.(多选)目前世界上有一种新型发电机叫磁流体发电机,如图6表示它的原理:将一束等离子体(包含正、负离子)喷射入磁场,在磁场中有两块金属板A 、B ,于是金属板上就会聚集电荷,产生电压.以下说法正确的是( )图6A .B 板带正电B .A 板带正电C .其他条件不变,只增大射入速度,U AB 增大D .其他条件不变,只增大磁感应强度,U AB 增大答案 ACD解析 根据左手定则,正离子进入磁场受到的洛伦兹力向下,A 正确,B 错误.最后,离子受力平衡有qB v =q U AB d,可得U AB =B v d ,C 、D 正确.二、非选择题11.(带电体在磁场中的运动)质量为m 、带电荷量为+q 的小球,用一长为l 的绝缘细线悬挂在方向垂直纸面向里的匀强磁场中,磁感应强度为B ,如图7所示,用绝缘的方法使小球位于能使悬线呈水平的位置A ,然后由静止释放,小球运动的平面与B 的方向垂直,小球第一次和第二次经过最低点C 时悬线的拉力F T1和F T2分别为多少?(重力加速度为g )图7答案 3mg -qB 2gl 3mg +qB 2gl解析 小球由A 运动到C 的过程中,洛伦兹力始终与v 的方向垂直,对小球不做功,只有重力做功,由动能定理有mgl =12m v C 2,解得v C =2gl . 在C 点,由左手定则可知洛伦兹力向上,其受力情况如图甲所示.由牛顿第二定律,有F T1+F 洛-mg =m v C 2l,又F 洛=q v C B ,所以F T1=3mg -qB 2gl . 同理可得小球第二次经过C 点时,受力情况如图乙所示,所以F T2=3mg +qB 2gl .12.(带电体在磁场中的运动)如图8所示,质量为m =1 kg 、电荷量为q =5×10-2 C 的带正电荷的小滑块,从半径为R =0.4 m 的光滑固定绝缘14圆弧轨道上由静止自A 端滑下.整个装置处在方向互相垂直的匀强电场与匀强磁场中.已知E =100 V /m ,方向水平向右,B =1 T ,方向垂直纸面向里,g =10 m/s 2.求:图8(1)滑块到达C 点时的速度;(2)在C 点时滑块所受洛伦兹力;(3)在C 点滑块对轨道的压力.答案 (1)2 m/s ,方向水平向左(2)0.1 N ,方向竖直向下(3)20.1 N ,方向竖直向下解析 以滑块为研究对象,自轨道上A 点滑到C 点的过程中,受重力mg ,方向竖直向下;电场力qE ,方向水平向右;洛伦兹力F 洛=q v B ,方向始终垂直于速度方向;轨道的支持力F N 的方向始终指向圆心.(1)滑块从A 到C 的过程中洛伦兹力和支持力不做功,由动能定理得mgR -qER =12m v C 2 得v C =2(mg -qE )R m=2 m/s ,方向水平向左. (2)根据洛伦兹力公式得:F 洛=q v C B =5×10-2×2×1 N =0.1 N ,方向竖直向下.(3)在C 点,由牛顿第二定律得F N -mg -q v C B =m v C 2R得:F N =mg +q v C B +m v C 2R=20.1 N 由牛顿第三定律可知,滑块对轨道的压力为20.1 N ,方向竖直向下.。
第七章 恒定磁场7 -1 两根长度相同的细导线分别多层密绕在半径为R 和r 的两个长直圆筒上形成两个螺线管,两个螺线管的长度相同,R =2r ,螺线管通过的电流相同为I ,螺线管中的磁感强度大小B R 、B r 满足( )(A ) r R B B 2= (B ) r R B B = (C ) r R B B =2 (D )r R B B 4=分析与解 在两根通过电流相同的螺线管中,磁感强度大小与螺线管线圈单位长度的匝数成正比.根据题意,用两根长度相同的细导线绕成的线圈单位长度的匝数之比21==R r n n r R 因而正确答案为(C )。
