印制电路板的可靠性设计

《华为印制电路板设计规范》一、引言华为印制电路板(以下简称PCB)设计规范旨在规范华为的PCB设计工作，提高设计效率和质量。

本规范特别强调设计原则、尺寸标准、接地与走线规范、布线与充分利用PCB面积规范等方面。

二、设计原则1.设计人员必须具备丰富的PCB设计经验和专业能力，能够满足华为产品的技术要求和质量要求。

2.PCB设计应考虑到最小化电路布线面积，最大程度减少信号干扰和串扰。

3.将信号线与电源线、地线严格分离，将信号线、电源线、地线、时钟线进行分类布线。

4.PCB设计中必须遵守相关的规范和标准，例如IPC-22215.PCB布线应尽量使用直线或45度角，避免使用90度角。

6.避免使用锐角走线，锐角走线易造成信号多次反射和串扰。

7.PCB上的信号线要避免与较大的电流线或高频线交叉，以免产生毒蛇、蛤蟆及回音效应。

三、尺寸标准1.PCB板材应根据项目要求选择，板材厚度应符合标准规范。

2.PCB板宽度和长度应保证适当的厚度和宽度，以适应各种电路元件的安装，并保证良好的散热性能。

3.最小元器件间距应符合相关的标准，以保证电路的稳定性和可靠性。

4.PCB板边缘应保持平直，不得有划痕和削薄现象。

四、接地与走线规范1.PCB设计中必须严格按照电气回路的接地规范进行设计。

2.接地线应与信号线、电源线、时钟线相分离，且接地线的长度应尽量短。

3.较短的接地线可采用直走布线，较长的接地线可采用单边走线或双边走线。

4.信号线与电源线、时钟线的走线应尽量平行布线，减少干扰和串扰。

5.PCB上重要的信号线和高速信号线应采用阻抗匹配的方式进行设计。

五、布线与充分利用PCB面积规范1.PCB设计中应充分利用整个PCB面积，合理布置和规划电路元件和走线；2.不同类型的电路元件应合理安排位置，并采取适当的封装方式；3.元件引脚的布局应符合相关的布线规范，便于并行布线；4.PCB布线时应尽量避免长距离的平行走线，以减少干扰和串扰；5.PCB布线时应注意走线的长度和形状，以最小化信号传输延迟和失真。

印制电路板设计规范一、引言印制电路板（PCB）在电子设备中起到了至关重要的作用，设计规范的制定能够有效提高PCB的可靠性和性能，本文将介绍印制电路板设计过程中的一些规范和注意事项。

二、设计原则1. 信号完整性•保持信号线的正确匹配阻抗，避免信号受到干扰。

•避免信号线之间的串扰。

2. 电源与接地•保证电源线的稳定供电，避免噪声干扰。

•合理设计接地，减小接地回路的环路面积。

•分离模拟和数字接地。

3. 热管理•合理布局散热元件和通风口，保证PCB工作温度在安全范围内。

三、设计流程1. 原理图设计•使用专业原理图设计软件，保证电路连接正确。

•避免过度交叉和布线不规范。

2. PCB布局•根据原理图设计规范布局元件，合理安排元器件位置。

•确保元件之间的间距和走线宽度符合要求。

3. 差分对布线•差分对通常用于高速传输信号，确保差分对的匹配性能。

四、元器件选择1. 封装选择•根据PCB尺寸和布局要求选择合适封装的元器件。

•避免封装过大或过小导致的布局问题。

2. 材料选择•选择质量可靠的PCB材料，考虑热膨胀系数和介电常数等因素。

五、PCB厂商选择1. 品质•选择具有良好信誉和高品质工艺的PCB厂商。

•考虑PCB厂商的交期和售后服务。

2. 成本•结合成本预算和PCB质量要求，选择性价比高的PCB厂商。

六、结论设计规范对于PCB的质量和性能至关重要，设计者应遵循相关规范，确保PCB设计的可靠性和稳定性。

同时，不断学习和改进设计技术，提高自身的设计水平和经验。

以上是关于印制电路板设计规范的一些介绍，希望对PCB设计者有所帮助。

以上文档采用Markdown文本格式输出，共计800字。

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

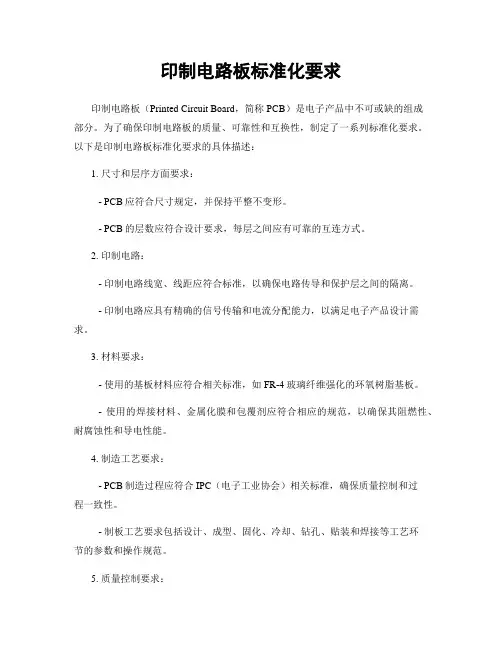

印制电路板标准化要求印制电路板（Printed Circuit Board，简称PCB）是电子产品中不可或缺的组成部分。

为了确保印制电路板的质量、可靠性和互换性，制定了一系列标准化要求。

以下是印制电路板标准化要求的具体描述：1. 尺寸和层序方面要求：- PCB应符合尺寸规定，并保持平整不变形。

- PCB的层数应符合设计要求，每层之间应有可靠的互连方式。

2. 印制电路：- 印制电路线宽、线距应符合标准，以确保电路传导和保护层之间的隔离。

- 印制电路应具有精确的信号传输和电流分配能力，以满足电子产品设计需求。

3. 材料要求：- 使用的基板材料应符合相关标准，如FR-4玻璃纤维强化的环氧树脂基板。

- 使用的焊接材料、金属化膜和包覆剂应符合相应的规范，以确保其阻燃性、耐腐蚀性和导电性能。

4. 制造工艺要求：- PCB制造过程应符合IPC（电子工业协会）相关标准，确保质量控制和过程一致性。

- 制板工艺要求包括设计、成型、固化、冷却、钻孔、贴装和焊接等工艺环节的参数和操作规范。

5. 质量控制要求：- PCB制造过程中必须进行严格的质量控制，包括原材料检测、工艺监控、成品检验等环节，以确保产品质量稳定可靠。

- 电路板的绝缘电阻、导通性、阻抗等性能参数应符合相关的规范标准。

6. 标识和测试要求：- PCB上应有清晰的标识，包括产品型号、生产日期、制造商标识等。

- PCB出厂前应进行严格的功能和可靠性测试，以确保产品符合设计要求，并能在实际应用中正常运行。

7. 环境友好要求：- PCB制造过程应符合环保标准，如限制有害物质指令（RoHS）等。

- PCB应考虑可回收性和可再利用性，以减少对环境的负面影响。

总结：印制电路板的标准化要求确保了电子产品中电路板的质量、可靠性和互换性。

通过规范尺寸和层序、制定印制电路、材料和制造工艺要求、强化质量控制和测试，以及关注环境友好性，能够生产出高质量、可靠的印制电路板，从而推动电子产品的发展和应用。

印制电路板的可靠性设计一、印制电路板的可靠性设计目前电子器材用于各类电子设备和系统仍然以印制电路板为主要装配方式。

实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。

例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。

因此，在设计印制电路板的时候，应注意采用正确的方法。

一、地线设计在电子设备中，接地是控制干扰的重要方法。

如能将接地和屏蔽正确结合起来使用，可解决大部分干扰问题。

电子设备中地线结构大致有系统地、机壳地（屏蔽地）、数字地（逻辑地）和模拟地等。

在地线设计中应注意以下几点：1.正确选择单点接地与多点接地在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。

当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。

当工作频率在1～10MHz时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。

2.将数字电路与模拟电路分开电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，而两者的地线不要相混，分别与电源端地线相连。

要尽量加大线性电路的接地面积。

3.尽量加粗接地线若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。

因此应将接地线尽量加粗，使它能通过三位于印制电路板的允许电流。

如有可能，接地线的宽度应大于3mm。

4.将接地线构成闭环路设计只由数字电路组成的印制电路板的地线系统时，将接地线做成闭环路可以明显的提高抗噪声能力。

其原因在于：印制电路板上有很多集成电路元件，尤其遇有耗电多的元件时，因受接地线粗细的限制，会在地结上产生较大的电位差，引起抗噪声能力下降，若将接地结构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。

印制电路板的可靠性设计二、电磁兼容性设计电磁兼容性是指电子设备在各种电磁环境中仍能够协调、有效地进行工作的能力。

PCB印制电路板设计技术要求PCB（Printed Circuit Board，印制电路板）是电子设备中用于支持和连接各种电子组件的基础元件。

设计一块高质量、可靠的PCB是保证电子设备性能和稳定性的重要步骤。

下面将介绍一些PCB设计的技术要求。

1.元件布局和定位：元件布局和定位是PCB设计的基础，正确的元件布局和定位对于电路的性能和布线的可靠性至关重要。

布局应该将元件放置在合适的位置，以便于信号的流通和热量的散发。

元件之间的间距应当适中，以便于布线并避免电磁干扰。

元件的定位应当准确，确保其与元件的连接点对齐。

2.布线规则和长度匹配：布线是PCB设计中最重要的环节之一，良好的布线能够保证电路的稳定性和性能。

布线规则包括信号层与电源层的分割、信号线与电源线的分离、地线的铺设等。

布线中还需进行长度匹配，即保持关键信号线的长度一致，以确保信号的同步传输和稳定性。

3.层次划分和层间连接：在设计复杂的PCB时，为了提高布线的效率和可靠性，可以采用多层PCB设计。

层次划分可以根据信号和电源的分布情况，将信号层、地层、电源层等划分到不同的PCB层次中。

层间连接则通过过孔（Via）进行，通过过孔将不同PCB层次之间的信号连接起来。

4.PCB尺寸和形状：PCB的尺寸和形状应当满足设备的要求，并考虑到制造和装配的限制。

PCB尺寸的选择应当充分考虑元件的布局、线路的布线以及设备的外形和空间要求。

同时，不规则形状的PCB设计也会增加制造的复杂度和成本，因此应当尽可能选择规整的形状。

5.阻抗控制和信号完整性：在高速数字电路和射频电路设计中，阻抗控制和信号完整性非常重要。

在布线过程中，应当通过调整信号线的宽度和间距，以及信号层和地层的分布，来实现所需要的阻抗匹配。

同时，需要采取一些措施来减少或避免信号的串扰和噪声。

6.焊盘和焊接技术：在PCB设计中，焊盘和焊接技术的合理选择对于元件的连接和电路的稳定性至关重要。

焊盘的形状和尺寸应当根据元件的引脚形态和间距进行设计，以保证焊接的可靠性。

印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，PCB）设计是电子产品设计中非常关键的一部分，其设计原则和抗干扰措施对于电路性能和可靠性有着重要的影响。

下面将详细介绍印制电路板设计的原则和抗干扰措施。

一、印制电路板设计原则1.合理布局电路元件：在布局电路元件时，要根据电路功能和信号传输的要求，合理放置各元器件，减少信号线的长度，尽量减少信号线之间的交叉和平行布线，以减小串扰和电磁辐射的影响。

2.最短路径布线：信号线的长度对于高频电路尤为重要，因为在较高的频率下，信号线会表现出电感和电容的性质，对信号引起较大的干扰。

因此，对于高频信号线，需要尽量缩短信号路径，减小电感和电容效应。

3.控制传输线宽度和间距：传输线的宽度和间距会影响阻抗和串扰。

准确计算和控制阻抗可以避免发生信号反射和衰减。

而间距的控制可以减小串扰影响。

因此，在设计中应考虑到实际信号需求，计算并确定传输线的宽度和间距。

4.分层布线：对于复杂的电路设计，分层布线可以将不同功能的信号线分隔开，减小相互之间的干扰。

较高频的信号线可能需要从内层电路板层穿过，这时就需要提前规划分层布线，以保证信号的完整性和正常传输。

5.地线设计：地线是电路中非常重要的参考线，用于提供参考电平和回路。

因此，在进行印制电路板设计时，要考虑地线的设计，确保地线的连续性、稳定性和低石英。

6.飞线布线：飞线布线常用于解决布线空间不足、信号线错位等问题。

在进行飞线布线时，要准确把握长度和位置，避免信号串扰和干扰，尽量使飞线短小精悍。

1.控制层间电容和层间电感：层间电容和层间电感会导致电磁干扰，因此，在进行PCB设计时，要注意层间电容和电感的控制，尽量减少干扰的发生。

可以通过减小板厚、增加层间绝缘材料的相对介电常数、增加层间电缝等手段来降低层间电容和层间电感。

2.象限规划：将信号线按照功能和高低频分布到各象限中，可以降低相互之间的干扰。

例如，可以将数字信号和模拟信号放置在不同的象限中，避免信号之间的相互干扰。

PCB（Printed Circuit Board，印制电路板）设计的基本概念主要包括以下几个方面：
电路原理图设计：这是PCB设计的基础，需要将电子设备中的元件和电路按照一定的规则进行布局和连接，以达到预期的功能和性能要求。

元件布局：根据电路原理图，将元件放置在PCB上，并按照电路连接关系进行合理的布局。

布线：根据电路原理图和元件布局，使用导线将元件连接起来，形成电路。

布线需要考虑导线的长度、宽度、走向、弯曲半径等因素，以满足电路性能和电磁兼容性的要求。

焊盘和过孔设计：焊盘是用于连接元件引脚和导线的金属化孔，过孔则是连接不同层之间导线的通道。

焊盘和过孔设计需要根据元件引脚和连接要求进行合理的设计，以保证焊接质量和电路性能。

层设计：多层PCB可以提供更多的布线空间和电气连接，但也增加了设计的复杂度。

层设计需要考虑元件布局、布线需求、信号完整性等因素，合理规划不同层的用途和布线要求。

电磁兼容性设计：PCB设计需要考虑电磁兼容性，包括减小干扰、提高信号完整性等方面。

电磁兼容性设计可以通过合理的元件布局、布线、接地设计等措施来实现。

可靠性设计：可靠性设计是保证PCB在各种工作环境下都能稳定工作的关键。

可靠性设计需要考虑元件的耐温、抗震、抗腐蚀等因素，同时保证电路的稳定性和可靠性。

以上是PCB设计的基本概念，实际设计过程中还需要考虑生产工艺、制造成本等因素，以达到最优的设计效果。

印制电路板检验标准印制电路板（PCB）是电子设备中不可或缺的基础组件之一。

为了确保PCB的质量和稳定性，制定并执行相应的检验标准是必不可少的。

本文将介绍一些常见的印制电路板检验标准，从物理性能、电性能以及可靠性三个方面进行论述，以提供对PCB检验的参考。

一、物理性能检验标准1. 尺寸和外观检验PCB的尺寸和外观对其装配和连接至关重要。

在尺寸检验中，应核对长、宽、厚度等尺寸是否符合设计要求。

外观检验主要关注表面的平整度、光洁度、划痕、变色等问题，以确保外观完好无损。

2. 焊盘境界检验焊盘境界是连接电子器件和PCB的重要结构，其质量直接影响到电子器件的连接可靠性。

在检验中，应该注意焊盘境界的粘结力、致密度以及与其他组件的相互连接情况。

3. 钻孔质量检验PCB上的钻孔质量直接影响到元器件的安装和导线的通断，因此在检验中，应检查钻孔的深度、位置、直径等参数，以确保钻孔质量符合标准要求。

二、电性能检验标准1. 绝缘电阻检验绝缘电阻是PCB中保证电路安全和稳定运行的重要指标之一。

在检验中，应通过测量电路板上的绝缘电阻值来评估其绝缘性能，确保其值在合理的范围内。

2. 电容和电感检验电容和电感是PCB中的常见电性元件。

在检验中，应通过测试电容和电感的值来验证其是否符合设计要求，以确保电路的正常运行。

3. 导通测试导通测试是一种常用的电性能检验方法，旨在验证PCB上的导线是否正确连接。

通过在测试中施加合适的电压，可以检测电路是否存在短路、开路等问题。

三、可靠性检验标准1. 焊点可靠性测试焊点是PCB上连接各个组件的重要部分，其质量直接影响到电路的稳定性和可靠性。

在检验中，可以采用拉力和冲击测试来评估焊点的可靠性，以确保其能够在长期使用中不发生脱落或断裂。

2. 温湿度循环测试温湿度循环测试是一种常用的可靠性测试方法，旨在模拟PCB在不同温度和湿度条件下的使用环境。

通过反复变换温湿度条件，可以评估PCB在复杂环境下的可靠性和稳定性。

PCB可靠性设计PCB（Printed Circuit Board）可靠性设计是指通过合理的电路布局设计、选择合适的材料和制程、采取适当的工艺控制等手段来提高电路板的可靠性，确保电子产品在各种环境条件下运行稳定可靠，延长其使用寿命。

首先，合理的电路布局设计是提高PCB可靠性的关键。

在设计过程中，需要根据电子产品的功能要求以及电路的特性等因素，合理安排各个电路单元之间的布局关系，减少信号互干扰，避免电路噪声引起的故障。

同时，还需要考虑电磁兼容性（EMC）设计，合理安排信号和电源线的走线路径，减少电磁干扰，提高整体电路的抗干扰能力。

其次，选择合适的材料和制程对PCB可靠性设计至关重要。

在材料选择上，需要考虑其物理性质、机械强度、耐环境腐蚀性等因素，选择稳定可靠的材料，如高热稳定性的基板材料、抗电弧击穿性能好的绝缘材料等。

在制程方面，应选择可靠的生产工艺，确保PCB板的生产质量和稳定性。

例如，合适的表面处理工艺可以提高PCB板的耐腐蚀性和焊接性能，同时，合适的阻焊工艺可以提高PCB板的绝缘性能。

此外，采取适当的工艺控制也是提高PCB可靠性的重要手段。

在PCB制作过程中，应严格控制各项工艺参数，如蚀刻时间、镀金厚度、印刷精度等，确保产品符合设计要求。

同时，还需要对PCB板进行可靠性测试，如老化测试、振动测试、温度循环测试等，检测其在各种环境条件下的可靠性表现，从而及时发现问题并进行优化。

另外，PCB可靠性设计还需要注意电路板的热管理。

电子产品在工作时会产生热量，如果不能及时有效地排除热量，会导致温度升高，降低电子元件的可靠性。

因此，在电路布局和散热设计上，应合理安排散热区域，选择散热片或风扇等散热材料和设备，保持电子产品的正常工作温度。

综上所述，PCB可靠性设计是一个综合性的工作，需要在电路布局、材料和制程选择、工艺控制、热管理等方面进行全面考虑和优化。

只有通过合理的设计和严格的工艺控制，才能提高PCB电路板的可靠性，保证电子产品的正常稳定运行，延长其使用寿命。

印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，简称PCB）是电子装置的重要组成部分，它承载着各种电子元件和电路的连接和布局。

PCB设计的好坏直接关系到电子设备的性能和稳定性。

下面将介绍印制电路板设计的几个重要原则和抗干扰措施。

1.建立良好的电路布局：电路布局是指各个电路元件在PCB上的位置安排。

合理的电路布局可以降低信号传输的损耗和干扰，提高电路的可靠性和稳定性。

通常，在PCB的布局中，要注意避免信号线过长过近，相近信号线间保持足够的距离，尽量减少信号线的交叉等。

2.分层设计：分层设计可以有效地隔离信号和电源，降低信号间互相干扰的可能性。

一般来说，PCB设计中应该尽量避免信号层和电源层的交叉布局，以减少信号线的串扰和EMI（电磁干扰）。

3.地线设计：地线是电路中非常重要的一种线路，它对于降低电磁辐射和提高系统的抗干扰性能非常重要。

在PCB设计中，地线应该做到宽大、短小、粗壮，尽可能避免尖锐弯曲。

同时，特殊地线如模数转换器（ADC）的信号地线和数字地线要分开布局，以避免共模干扰和串扰。

4.导联线的布局：导联线是电路的连接线，在PCB设计中要注意导联线的长度、走向和间距。

一般来说，导联线要尽量保持短小，可以采用直线连接，避免过度转弯和拐角，减小信号线的延迟和阻抗变化。

5.电源线和信号线的分开布局：为了减少信号线和电源线的干扰，PCB设计中应该尽量避免信号线和电源线的平行布线和交叉布线。

电源线应该尽量接近电源和地线，通过采用地道或者地抓来提高电源线的独立性，降低信号线的串扰。

1.细分电源和分层供电：合理细分电源可以降低电源共模干扰和互模干扰的可能性。

同时，在PCB设计中，应该采用分层供电的方式，将不同功率和频率的电源分别布置在不同的电源层上，以降低电磁辐射和抑制互相干扰。

2.阻抗匹配技术：阻抗匹配可以减少信号线传输过程中的反射和功耗损失，提高信号的质量和抗干扰能力。

PCB可靠性分析PCB（印刷电路板）的可靠性分析是指评估和预测PCB在使用过程中的性能和寿命。

因为PCB是电子器件的关键组成部分，其可靠性对于整个电子系统的正常运行至关重要。

首先，PCB设计是影响其可靠性的关键因素之一、在设计过程中，需要考虑电路的布局、布线的合理性、电源和地线的设计、信号完整性、EMC（电磁兼容性）和ESD（电气静电放电）等因素。

通过使用CAD软件来模拟和分析电路板的布局和布线，可以提前预测和解决潜在的问题，从而提高PCB的可靠性。

其次，材料选择也是影响PCB可靠性的重要因素。

选择适用的基板材料、有良好热传导性能的铜箔、可靠的封装材料等等对于提高PCB的可靠性至关重要。

材料的优良特性可以降低PCB的损耗、提高整个电路的工作效率和稳定性。

制造过程中的工艺控制也是确保PCB可靠性的重要环节。

例如，PCB 的裂纹、焊点的质量、表面镀层的粘附力等缺陷都可能影响其可靠性。

因此，在制造过程中，需要进行严格的质量控制，包括使用先进的设备和工艺，确保每个工艺步骤的良好执行，以减少制造缺陷。

最后，对于已制造的PCB，需要进行可靠性测试。

可靠性测试是评估PCB在不同环境条件下的可靠性和稳定性的重要手段。

通过对PCB进行加速老化测试、温度循环测试、振动测试、湿度测试等，可以模拟实际使用条件下的PCB的可靠性表现。

在进行可靠性分析时，应该综合考虑上述因素，并结合产品的实际应用环境和使用条件来评估和预测PCB的可靠性。

通过合理的设计、优质的材料、良好的制造工艺和可靠性测试，可以提高PCB的可靠性，从而确保电子系统的正常运行。

总之，PCB可靠性分析是确保电子产品正常工作的重要环节。

通过综合考虑设计、材料、制造和测试等因素，可以提前发现和解决潜在的问题，从而提高PCB的可靠性，确保整个电子系统的可靠工作。

国营第 X X X 厂企业标准Q/PA112—2000印制电路板设计规范1 范围本规范根据GB4588.3-88“印制电路板设计和使用”以及“军用电子设备工艺可靠性管理指南”，结合我公司生产实际，规定了印制电路板的设计，归档和修改要求。

本规范适用于军用电子产品印制电路板的设计。

2 设计要求2.1 材料选用高频部分选用聚四氟乙烯玻璃布层压板，大电流部份要选用阻燃基板材料，其余部分选用环氧玻璃布层压板，软性印制板选用聚酰亚胺材料。

2.2 形状及尺寸从生产角度考虑，印制板的形状应当尽量简单，一般是长宽比例为3：1的长方形，根据我公司波峰焊机的情况，外形尺寸不超过360×230（mm），厚度不超过1.6mm，误差控制在0.2mm以内。

特殊情况可酌情考虑。

软性印制板的厚度不超过0.2mm。

2.3 安装孔（螺钉孔）2.3.1 印制板安装孔为φ3.0＋０．１－０．３、φ3.5＋０．１－０．３和φ4.5＋０．１－０．３三种，根据印制板的面积、厚度和板上元器件的重量而选用，同一块板选用同一种孔径。

2.3.2 安装孔设在印制板的四个角位置，对于大面积或板上装有较重元器件的印制板，可在板的中心位置或两长边适当位置增设安装孔。

2.3.3 安装孔中心到印制板边缘距离不小于5mm。

国营第XXX厂2001— 01 — 15 批准 2001— 01 — 15 实施Q/PA112—20002.4 印制导线、元器件孔和其它通孔边缘到印制板边缘的距离2.4.1 印制导线边缘到印制板边缘的距离不小于0.5mm。

2.4.2 元器件孔和其它通孔边缘到印制板边缘的距离不小于3mm。

（元器件边缘超出其安装孔边缘时，元器件边缘到印制板边缘的距离不小于3mm）。

2.5 印制导线宽度和厚度2.5.1 导线宽度：导线宽度应尽量宽一些，至少要宽到以承受所设计的电流负荷，导线所承受的电流负荷不但与其宽度有关，而且还与其厚度有关，表1列出了在导线厚度35μm的情况下，导线宽度与其容许电流之间的关系。

印制电路板通用设计规范PCB设计是电子产品开发中不可忽视的一环，一个优秀的PCB设计能够保证电子产品的性能和可靠性。

而通用的设计规范是确保PCB设计符合工业标准和最佳实践的关键。

1.PCB尺寸和布局PCB的尺寸和布局应该根据电子产品的需求进行设计。

重要的是要确保所有的电子元件能够被放置在合适的位置，并且不会相互干扰。

同时，还要考虑到PCB的制造成本和装配工艺的限制。

2.PCB层叠结构在设计PCB时，应该考虑使用多层PCB结构来提高设计的灵活性和性能。

一般来说，4层或者6层的PCB结构都是比较常见的选择。

通过合理的层叠，可以减小信号传输的干扰，提高系统的稳定性。

3.电源和地面设计良好的电源和地面设计是确保电子产品正常工作的重要因素。

电源和地面平面应该尽量铺设在PCB的内层，并且在PCB上设置合适的分离电容和滤波电路，以降低电源噪声和电磁干扰。

4.信号完整性在PCB设计中，需要考虑信号的完整性，以保证信号传输的稳定性和准确性。

这包括对信号线的走线规划、阻抗匹配和信号噪声的控制等。

同时，需要注意信号线的长度和走线的路径，以最大限度地减小信号的损耗和延迟。

5.热管理电子产品中的元件在工作过程中会产生热量，不良的热管理可能会导致元件温度过高，降低产品的寿命和性能。

因此，在PCB设计中，需要考虑合理的散热设计，包括散热铺铜、散热孔和散热片等。

6.设计规则检查和设计验证在PCB设计的过程中，需要进行设计规则检查和设计验证，以确保设计符合工业标准和最佳实践。

设计规则检查可以帮助发现可能存在的问题，如走线间距过小、线宽过窄等。

而设计验证则是通过原型验证来确保设计的可行性和稳定性。

7.PCB材料选择PCB材料的选择对于PCB的性能和可靠性至关重要。

一般来说，FR-4材料是常用的PCB基材，具有良好的机械强度和电气性能。

此外，还需要根据具体需求选择合适的衬底材料和覆铜厚度。

总结起来，通用的PCB设计规范包括PCB尺寸和布局、层叠结构、电源和地面设计、信号完整性、热管理、设计规则检查和设计验证以及PCB材料选择等方面。

印制电路板的可靠性试验根据试验目的不同，可靠性试验分为：（1）环境测试（自然环境测试和人工模拟试验）；（2）EMC测试；（3）外观测试；（4）寿命测试；（5）软件测试；（6）其他测试.1 环境测试国内外大量统计资料表明：产品失效的基本原因，大部分是由环境因素引起的。

可见环境对产品影响的重要性和环境试验的必要性。

可靠性试验就是以自然环境或用人工模拟的方法实现环境参数对产品的试验考核，从而暴露和发现产品在设计、器件选用以及工艺等方面的缺陷和隐患，通过改进设计，以提高产品质量和环境适应性能力。

1.自然环境的现场试验此试验一般是将设备交付用户使用时，由用户在设备的实际使用工作条件和环境下，根据累计工作时间和累积失效数据，用数理统计方法获取设备的实际可靠性数据。

军用通信设备有一些就是采用这种试验方法以考核设备性能和可靠性的。

2.实验室中的人工模拟试验这就是通常所说的环境试验。

这种试验是在实验室内，模拟现场的使用条件和环境应力进行，并将累计的试验时间和累积的失效数据用数理统计处理，以获取设备的可靠性数据。

产品在使用过程中，有不同的使用环境（有些安装在室外、有些随身携带、有些装在船上等等），会受到不同环境的应力（有些受到风吹雨淋、有些受到振动与跌落、有些受到盐雾蚀侵等等）。

为了确认产品能在这些环境下正常工作，国家标准、行业标准都要求产品在模拟环境下进行一些测试项目，这些测试项目包括：（1）高温测试（高温运行、高温贮存）；（2）低温测试（低温运行、低温贮存）；（3）高低温交变测试（温度循环测试、热冲击测试）；（4）高温高湿测试（湿热贮存、湿热循环）；（5）机械振动测试（随机振动测试、扫频振动测试）；（6）汽车运输测试（模拟运输测试、碰撞测试）；（7）机械冲击测试；（8）开关电测试；（9）电源拉偏测试；（10）冷启动测试；（1）盐雾测试；（12）雨淋测试；（13）尘砂测试；（14）雷击测试。

上面14项概括了产品在实际使用过程中可能碰到的外界环境。
