印制电路板(PCB)柔性和可靠性设计
柔性印制电路板可根据在组装和使用期间所遇到的弯曲类型进行分类( Corrigan , 1992) 。
有两种设计类型，现讨论如下:
1 .静态设计
静态设计是指产品只在装配过程中遇到的弯曲或折叠，或是在使用期间极少出现的弯曲或折叠。
单面、双面和多层电路板一样，都可以成功实现折叠的静态设计。
通常，对于大部分双面和多基板的设计，折叠的弯曲半径最小应该是整个电路厚度的十倍。
更多层数的电路(八层或更多)会变得非常坚硬，很难对它们进行折弯，所以不会出现任何问题。
因此，对于需要严格弯曲半径的双面电路，在折叠区域要将所有的铜走线设置在基板薄膜的同一面上。
通过移除相对面上的覆膜，使折叠的区域近似于一个单面电路。
2. 动态设计
动态电路的设计针对产品的整个生命周期中反复进行的弯曲，例如，印制机和磁盘驱动器的电缆。
为了使动态电路达到最长的弯曲生命周期，相关的部分应该设计为一个单面电路，且铜在中心轴上。
中心轴是指一个理论上的平面，它在构成电路的材料的中心层。
通过在铜的两面使用相同厚度的基板薄膜和覆膜，铜箔将准确的放在中心位置，并在折弯或弯曲期间所受压力最小。
需要高动态弯曲周期和高密度的多层复杂性设计现在可通过使用各项异性的(z 轴)粘结剂将双面或多层电路连接到单面电路中实现。
弯曲仅发生在单面组装的地方，动态弯曲区域以外属于多层独立区域，这里不受弯曲的危及，可以安装复杂的配线和需要的元器件。
尽管期望柔性印制电路能满足所有需要折弯、弯曲和一些特殊电路的应用，但是在这些应用中，很大一部分弯曲或折弯都是失败的。
在印制电路的制造中。
单面刚性印制电路板的可靠性分析与评估随着电子技术的快速发展，印制电路板（Printed Circuit Board，PCB）在电子产品中的应用越来越广泛。
而其中最常见的一种PCB类型就是单面刚性印制电路板。
单面刚性印制电路板由单面铜箔覆盖的电气绝缘基板构成，电路只能位于铜箔覆盖的一侧，而另一侧通常用于布局和散热。
然而，由于单面刚性印制电路板在制造和使用过程中可能面临各种挑战，因此对其可靠性进行分析与评估非常重要。
本文将讨论单面刚性印制电路板的可靠性问题，并介绍一些常见的可靠性评估方法。
首先，我们来讨论单面刚性印制电路板制造过程中可能出现的可靠性问题。
在制造过程中，首要问题是电路连通性的确保。
由于单面PCB只有一侧可用于布局电路，因此电路之间的连通性必须得到准确的控制和保证。
这需要制造商在布线和印刷等工艺过程中精确操作，确保电路连线的质量和可靠性。
其次，单面刚性印制电路板还可能遇到环境因素带来的可靠性问题。
由于单面PCB没有屏蔽层，因此容易受到环境中的湿气、灰尘和化学物质的侵蚀。
湿气可能导致铜箔腐蚀，从而影响电路连通性。
灰尘和化学物质可能引起短路或者电气故障。
因此，单面刚性印制电路板需要在设计和使用中考虑环境因素，并采取相应的保护措施，例如在外壳中加入密封和防尘装置。
另外，单面刚性印制电路板还需要考虑电路的热管理。
在一些高功率电路中，电路板可能会因为长时间的高温运行而产生热膨胀的问题。
这可能导致电路板变形、塑性变化以及焊接点的破裂。
因此，在设计和布局时，需要考虑热散热问题，并确保电路板能够在适当的温度范围内工作。
针对这些可靠性问题，我们可以采用一些常见的可靠性评估方法。
首先是可靠性测试。
该测试可以模拟电路板所面临的各种环境条件，并通过监测电气性能来评估电路板的可靠性。
例如，可以通过加湿、高温、高压等测试来评估电路板在极端条件下的工作能力。
其次是寿命评估。
通过对电路板的使用寿命进行估计，可以预测电路板在正常工作条件下的寿命，并在必要时进行相应的调整和改进。
印制电路板(pcb)设计技术与实践下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在当今高科技领域中，印制电路板（PCB）作为一种重要的电子元器件，在各种电子产品中扮演着至关重要的角色。
印制电路板的可靠性设计(二)三、去耦电容配置在直流电源回路中，负载的变化会引起电源噪声。
例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。
配置去耦电容可以抑制因负载变化而产生的噪声，是印制电路板的可靠性设计的一种常规做法，配置原则如下︰电源输入端跨接一个 10 ～ 100uF 的电解电容器，如果印制电路板的位置允许，采用 100uF 以上的电解电容器的抗干扰效果会更好。
为每个集成电路芯片配置一个的陶瓷电容器。
如遇到印制电路板空间小而装不下时，可每 4 ～ 10 个芯片配置一个 1 ～ 10uF 钽电解电容器，这种器件的高频阻抗特别小，在 500kHz ～ 20MHz 范围内阻抗小于 1 Ω，而且漏电流很小（以下）。
对于噪声能力弱、关断时电流变化大的器件和 ROM 、 RAM 等存储型器件，应在芯片的电源线（ Vcc ）和地线（ GND ）间直接接入去耦电容。
去耦电容的引线不能过长，特别是高频旁路电容不能带引线。
四、印制电路板的尺寸与器件的布置印制电路板大小要适中，过大时印制线条长，阻抗增加，不仅抗噪声能力下降，成本也高；过小，则散热不好，同时易受临近线条干扰。
在器件布置方面与其它逻辑电路一样，应把相互有关的器件尽量放得靠近些，这样可以获得较好的抗噪声效果。
如图 2 所示。
时种发生器、晶振和 CPU 的时钟输入端都易产生噪声，要相互靠近些。
易产生噪声的器件、小电流电路、大电流电路等应尽量远离逻辑电路，如有可能，应另做电路板，这一点十分重要五、热设计从有利于散热的角度出发，印制版最好是直立安装，板与板之间的距离一般不应小于 2cm ，而且器件在印制版上的排列方式应遵循一定的规则︰对于采用自由对流空气冷却的设备，最好是将集成电路（或其它器件）按纵长方式排列，如图 3 示；对于采用强制空气冷却的设备，最好是将集成电路（或其它器件）按横长方式排列。
双面印制电路板设计举例双面印制电路板是一种具有双面布线的电路板，通过在两侧铺设电气导线和印刷电路来实现电路功能。
由于双面印制电路板可以实现更复杂的电路设计和布线需求，因此在现代电子设备中得到广泛应用。
以下是一个关于双面印制电路板设计的举例：假设我们需要设计一个电子游戏手柄控制器的电路板。
手柄控制器包括了各种按钮、摇杆、触控板等控制元件，并通过电路板将这些控制信号传递给游戏主机。
为了实现更复杂的控制功能，我们决定采用双面印制电路板。
首先，我们需要确定电路板的尺寸和形状。
电路板的大小应适合手柄的外壳，并且能够容纳所有所需的控制元件和电路连接。
考虑到手柄的易用性和外观美观性，我们选择设计一个矩形形状的电路板，尺寸为10cm× 10cm。
接下来，我们需要确定电路元件的布局。
手柄的控制元件包括了按钮、摇杆、触控板等，我们需要将它们合理地分布在电路板上。
考虑到使用便捷性和人体工程学的原则，我们将按钮和摇杆放置在电路板的一个侧面，将触控板放在另一个侧面。
这样用户在使用手控制元件时就可以自然地放置手指。
然后，我们需要决定电路元件之间的连接方式。
由于手柄控制器包含了多个控制元件，它们之间需要相互连接才能正常工作。
我们决定使用双面印制电路板的上下两侧来布线连接。
将不同控制元件连接到电路板的不同位置，我们可以通过布线来实现它们之间的连接。
接下来，我们需要进行电路布线设计。
通过布线，我们将控制元件与其他电路元件（如电源、模拟电路等）进行连接。
在双面印制电路板上，我们需要合理地分配电路元件的位置，使得布线更加简洁、紧凑。
同时，我们还需要考虑信号传输的质量和稳定性，以及防止信号干扰等因素。
最后，我们需要制作电路板的原型，并进行测试和优化。
制作原型是验证电路设计是否符合预期的关键步骤。
通过原型测试，我们可以发现可能存在的问题，并进行优化或修改。
综上所述，设计双面印制电路板需要考虑电路板的尺寸和形状、电路元件的布局和连接方式、电路布线设计以及制作原型和测试等多个方面。
PCB印刷电路板设计的可靠性分析方法研究第一章：绪论PCB（Print Circuit Board）印刷电路板是电子产品中最重要的组成部分之一，它承载着电子元器件和信号、功率的传输。
一同，可靠性是PCB设计中十分重要的环节，因为若是设计不当会导致电路故障，影响产品使用体验并且对产品的生命期造成影响。
为此，本文将探究PCB印刷电路板设计的可靠性分析方法，以加强电子产品的质量和长久的可靠性。
第二章：可靠性设计方法2.1. 概念理解可靠性是指产品在一定时间内，能够执行正常功能的程度和能力，包括其使用寿命，这一点对于PCB印刷电路板的设计非常重要。
可靠性设计方法必须考虑以下几个方面：2.2. 预估使用情况在设计PCB印刷电路板时，必须在考虑如何使用PCB的同时，考虑在其使用过程中有哪些未知的因素可能影响其可靠性。
比如，环境、维护、操作人员等因素都可以对电路板的可靠性造成影响。
2.3. 可靠性设计工具的使用在深入了解设计要求时，必须考虑到使用可靠性设计工具来评估实际的功能，检查设计是否与可靠性规范一致，以便在设计过程中修改问题并减少在测试后需要修改的问题数量。
可以使用一些工具，如SPICE模拟、EDA布局工具等。
2.4. 物理Jun毒分析物理Jun是否对PCB印刷电路板的可靠性造成影响十分关键。
可用物理Jun是否在电器上留下痕迹通过SEM（扫描电子显微镜）和TEM（透射电子显微镜）等方法进行观察，并在物理Jun分析方面应用故障模式和效应分析（FMEA）工具来识别可能的故障模式和识别当前设计的问题。
第三章：可靠性设计策略3.1. 使用高品质材料使用高品质、适当的材料十分重要，它们能够保证电路板的稳定性和可靠性。
高品质的材料在生产制造过程中能够更容易地检测和确认错误，因此还可以防止错误的出现并降低错误的发生率。
3.2. PCB设计中考虑可靠性在PCB印刷电路板的设计中，应考虑到电路可靠性。
在布局设计和元件安放方面，雷电、电磁干扰和其他被认为影响可靠性的因素均需特别关注。
PCB设计及来料可靠性验证草案一、背景随着电子设备不断发展，PCB（Printed Circuit Board，印刷电路板）设计的可靠性成为了关键问题。
而来料的质量直接影响着整个电子设备的可靠性和性能。
因此，进行PCB设计及来料可靠性验证是非常重要的。
二、目的本文旨在制定一个PCB设计及来料可靠性验证草案，以确保设备在运行过程中不会出现故障，提高设备的可靠性和性能。
三、PCB设计可靠性验证流程1.需求分析：根据设备的功能需求，明确PCB设计的要求和限制。
2.器件选择：选择符合要求的器件，并检查其技术参数和可靠性资料。
3.布局规划：在PCB上合理布局各个器件，确保电路连接的短且直接，并考虑电磁干扰和热耦合等问题。
4.接地与分割：设置合适的接地方式和分割屏蔽，以减少电磁干扰和噪声的影响。
5.信号完整性验证：通过模拟和仿真工具验证信号传输的完整性，确保信号的质量和稳定性。
6.电源和地面规划：确保电源系统和地面系统的稳定性与可靠性，减少电力噪声和干扰。
7.热分析：通过热仿真工具进行分析，确保电子器件的温度在安全范围内。
8.器件散热设计：对需要散热的器件进行散热设计，确保器件的工作温度在可靠范围内。
9.电磁兼容性验证：通过电磁仿真和测试工具验证PCB的电磁兼容性，确保不会对周围设备和系统产生干扰。
10.PCB设计评审：组织设计评审会议，专家对PCB设计进行全面评估，提出改进建议。
11.PCB样板制作和测试：制作PCB样板进行实际测试，验证PCB设计的可靠性和性能。
四、来料可靠性验证流程1.供应商选择：选择有良好信誉和质量保证的供应商，评估其质量管理体系和质量控制手段。
2.来料检验：按照国家标准和行业标准对来料进行质量检验，包括外观检查、尺寸检查、功能测试等。
3.来料可靠性验证：对关键零部件进行可靠性验证，如耐压、耐热、耐寿命等测试，以确保其质量和可靠性。
4.供应商绩效评估：定期对供应商进行评估，根据供货质量和交货时间等指标进行绩效评估，并与供应商进行沟通和改进。

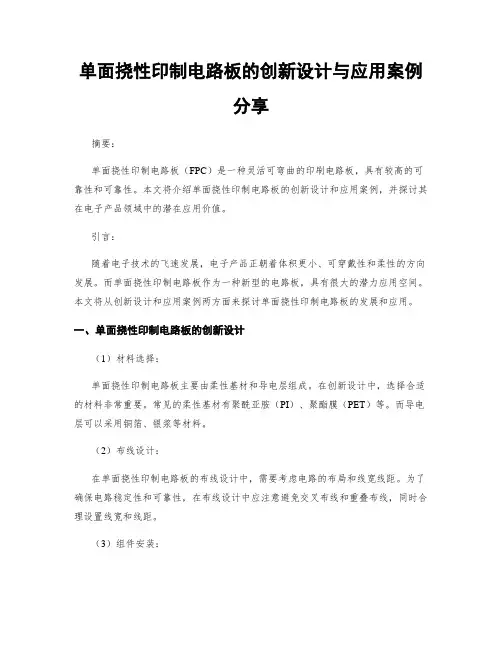

单面挠性印制电路板的创新设计与应用案例分享摘要：单面挠性印制电路板（FPC）是一种灵活可弯曲的印刷电路板，具有较高的可靠性和可靠性。
本文将介绍单面挠性印制电路板的创新设计和应用案例，并探讨其在电子产品领域中的潜在应用价值。
引言：随着电子技术的飞速发展，电子产品正朝着体积更小、可穿戴性和柔性的方向发展。
而单面挠性印制电路板作为一种新型的电路板，具有很大的潜力应用空间。
本文将从创新设计和应用案例两方面来探讨单面挠性印制电路板的发展和应用。
一、单面挠性印制电路板的创新设计（1）材料选择：单面挠性印制电路板主要由柔性基材和导电层组成。
在创新设计中，选择合适的材料非常重要。
常见的柔性基材有聚酰亚胺（PI）、聚酯膜（PET）等。
而导电层可以采用铜箔、银浆等材料。
（2）布线设计：在单面挠性印制电路板的布线设计中，需要考虑电路的布局和线宽线距。
为了确保电路稳定性和可靠性，在布线设计中应注意避免交叉布线和重叠布线，同时合理设置线宽和线距。
（3）组件安装：在单面挠性印制电路板的组件安装中，需要采用适合的贴装技术。
常见的贴装技术有SMT（表面贴装技术）和COB（芯片型贴装技术）。
合理选择贴装技术和组件安装方式，可以提高电路的可靠性和稳定性。
二、单面挠性印制电路板的应用案例分享（1）智能手机单面挠性印制电路板在智能手机的应用中具有广泛的应用。
它可以用于连接手机内部各个模块的电路，如屏幕、摄像头、按键等，使得手机更加轻薄、灵活。
（2）可穿戴设备随着人们对健康意识的提高，在可穿戴设备领域的需求不断增长。
单面挠性印制电路板可以在可穿戴设备中发挥重要作用，例如智能手环、智能眼镜等，它们可以更好地适应人体曲线，提供更高的舒适度和灵活度。
（3）医疗器械单面挠性印制电路板在医疗器械中的应用也有很大的潜力。
例如，在心脏监测设备中，单面挠性印制电路板可以用于连接传感器和计算机，实现数据的传输和分析。
（4）汽车电子随着汽车电子化的发展，单面挠性印制电路板在汽车行业中也得到了广泛应用。

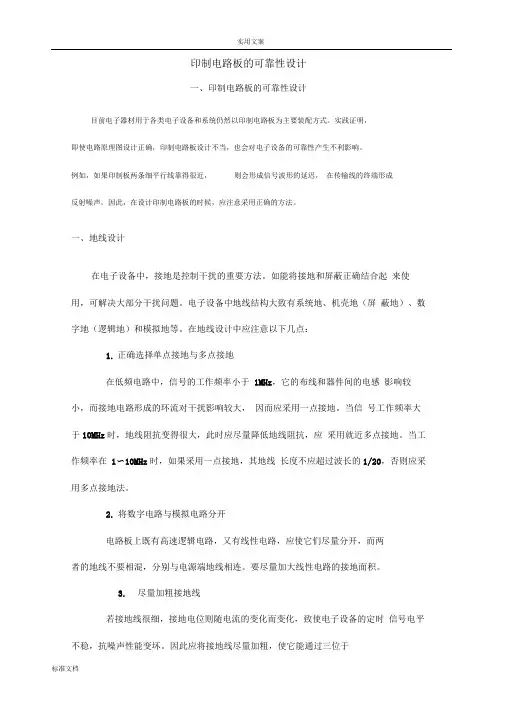

印制电路板的可靠性设计一、印制电路板的可靠性设计目前电子器材用于各类电子设备和系统仍然以印制电路板为主要装配方式。
实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。
例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。
因此，在设计印制电路板的时候，应注意采用正确的方法。
一、地线设计在电子设备中，接地是控制干扰的重要方法。
如能将接地和屏蔽正确结合起来使用，可解决大部分干扰问题。
电子设备中地线结构大致有系统地、机壳地（屏蔽地）、数字地（逻辑地）和模拟地等。
在地线设计中应注意以下几点：1.正确选择单点接地与多点接地在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。
当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。
当工作频率在1〜10MHz时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。
2.将数字电路与模拟电路分开电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，而两者的地线不要相混，分别与电源端地线相连。
要尽量加大线性电路的接地面积。
3.尽量加粗接地线若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。
因此应将接地线尽量加粗，使它能通过三位于印制电路板的允许电流。
如有可能，接地线的宽度应大于3mm。
4.将接地线构成闭环路设计只由数字电路组成的印制电路板的地线系统时，将接地线做成闭环路可以明显的提高抗噪声能力。
其原因在于：印制电路板上有很多集成电路元件，尤其遇有耗电多的元件时，因受接地线粗细的限制，会在地结上产生较大的电位差，引起抗噪声能力下降，若将接地结构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。
印制电路板的可靠性设计二、电磁兼容性设计电磁兼容性是指电子设备在各种电磁环境中仍能够协调、有效地进行工作的能力。
印制电路板的可靠性设计措施印制电路板的可靠性设计措施摘要：本文通过长期科研实践和产品开发，提出了印制电路板在设计与工艺中应解决的可靠性设计、电磁兼容性问题的有效方法。
关键词：印制电路板可靠性电磁兼容1 引言近年，由于先后参加“彩电回扫变压器自动测试系统”“黑白电视机回扫变压器自动测试仪”以及“FBT回扫变压器温控台”，“FBT回扫变压器断续台”的研制开发生产工作，体会到：即使电路原理图和试验板试验正确，印制板电路设计不当，也会对设计的电子产品的可靠性产生不利影响。
印制电路板的设计与工艺越来越显得重要，譬如：印制电路板的两条细平行线靠得近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。
还有印制板地线的阻抗较高，构成公共阻抗就会在器件之间形成耦合干扰，元、器件在印制板中的排列也十分重要。
因此，在设计印制电路板的时候，应注意采用科学的方法进行印制板的可靠性设计和电磁兼容性设计。
2.根据器件排列选择印制电路板的尺寸根据电路原理图中的元器件的体积，多少及相互影响来决定印制电路板的大小尺寸的选择。
印制板尺寸要适中，尺寸大时，即制线条长，阻抗增加，不仅抗噪声能力下降，成本也高，体积也大；尺寸小时，则散热不好，同时易受临近线条干扰。
器件的排列，应把相互有关的器件尽量就近排列，按电路原理图逐级排列。
有两个变压器以上的电路应考虑垂直分布，对发热器件应考虑通风与散热。
3.电磁兼容性设计印制电路板中的电磁兼容设计尤为重要。
电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力。
电磁兼容性设计的目的是使电子设备既能抑制各种外来的干扰，使电子设备在特定的电磁环境中能够正常工作，同时又能减少电子设备本身对其它电子设备的电磁干扰。
3.1 选择合理的布线印制电路板中选择合理的布线也是提高电磁兼容的好办法。
为了抑制印制电路板导线之间的串扰，在设计布线时应尽量避免长距离的平行走线，尽可能拉开线与线之间的距离，信号线与地线及电源线尽可能不交叉，在一些对干扰十分敏感的信号线之间设置一根接地的印制线，可以有效地抑制串扰。
PCB板设计与制作的可靠性PCB（Printed Circuit Board）板是电子产品中不可或缺的组成部分，它承载着各种电子元器件，并通过导线连接它们，使得电子产品可以正常工作。
在PCB设计与制作过程中，可靠性是一个至关重要的指标，它直接影响着电子产品的性能、稳定性和寿命。
在本文中，我们将探讨PCB板设计与制作的可靠性问题，并介绍如何提高PCB板的可靠性。
一、PCB设计的可靠性1.PCB布局设计PCB布局设计是PCB设计中至关重要的一环，它直接决定了PCB板的可靠性。
在进行PCB布局设计时，需要注意以下几点：（1）避免信号干扰：不同信号线之间需要保持足够的距离，避免信号干扰，影响电路性能。
（2）避免电磁干扰：布局时需要考虑电磁兼容性，避免电磁干扰对电路造成影响。
（3）合理布置电源线：电源线需要布置合理，避免因电源线设计不当而导致电路不稳定或无法正常工作。
2.PCB层叠设计在PCB板设计中，层叠结构的设计也是一个影响可靠性的重要因素。
在PCB层叠设计中，需要考虑以下几点：（1）地平面设计：合理的地平面设计可以提高PCB板的电磁兼容性，减少信号干扰。
（2）电源平面设计：电源平面设计不合理会导致电源线不稳定，影响电路性能。
3.选择合适的PCB材料PCB板的可靠性还与所选择的PCB材料密切相关。
在选择PCB材料时，需要考虑以下几点：（1）热膨胀系数：PCB板上元器件工作时会产生热量，因此PCB材料的热膨胀系数需要与元器件相匹配，以防止因热胀冷缩而导致PCB板出现变形或开裂。
（2）电气性能：PCB材料的电气性能直接影响电路的可靠性，选择合适的材料可以提高电路的稳定性和可靠性。
1.制造工艺PCB板的制造工艺对于其可靠性至关重要。
在PCB板的制作过程中，需要注意以下几点：（1）印制技术：印制技术是PCB板制作的关键步骤，需要确保印制技术的准确性和精度，以防止PCB板上元器件焊接偏差，导致电路出现问题。
（2）钻孔技术：在PCB板制作过程中，需要进行钻孔操作，确保孔径和位置的准确性，以保证元器件安装的正确性。
印制电路板的可靠性设计1.引言2.可靠性设计原则2.1设计合理性首先，印制电路板的设计需要符合电路的要求，并在提供所需功能的同时保持设计的简洁性和可靠性。
合理的电路布局、组件放置和信号传输路径可以降低干扰、噪声和电磁辐射的风险。
2.2材料选择在设计过程中，选择高质量的材料对于印制电路板的可靠性至关重要。
优先选择符合标准要求并经过验证的材料，以确保其性能和可靠性。
2.3适当的尺寸和间距在设计PCB板时，应遵循适当的尺寸和间距要求，以便确保电路板可以在承受正常应力和热量的情况下工作，避免短路、漏电和过热等问题。
2.4热管理在高功率电路板设计中，热管理是至关重要的。
适当的散热设计、散热介质的选择以及维护通风道路的清洁度都可以确保电路板在高温环境下的稳定运行。
3.可靠性设计方法3.1组件布局3.1.1分散散热元件：在设计PCB板时，应将散热元件分散到整个电路板上，以确保热量均匀分布并降低局部温度过高的风险。
3.1.2分离高功耗组件：将高功耗组件与其他组件分离，以避免热量传导到周围的元件。
这有助于保持电路板的稳定性和性能。
3.2稳定电源设计3.2.1电源滤波：在设计PCB板时，应使用电源滤波器来消除电源线上的干扰和波动。
这可以避免在电源不稳定或电源噪声过大的情况下导致电路板故障或性能下降。
3.3电磁干扰防护3.3.1确保信号和电源线的聚焦：通过将信号线和电源线架空或与地平面保持足够的距离，可以减少电磁辐射和相互干扰。
3.3.2使用屏蔽：对于敏感信号和高频电路，使用屏蔽膜或屏蔽罩来防止电磁辐射和其他外部干扰。
3.4确保良好的连接3.4.1高质量的连接器：选择高质量的连接器和插座，以确保稳定的连接和减少连接故障的风险。
3.4.2绝缘处理：在设计过程中，确保绝缘材料和绝缘表面处理都符合要求，以防止漏电和短路。
3.5环境测试和验证在设计完成后，进行环境测试和验证是非常重要的。
通过在真实环境下模拟电路板的使用条件并进行测试，可以评估其可靠性并做出必要的调整和改进。
多层齐平印制电路板的高可靠性设计方法多层齐平印制电路板（Multi-layer Printed Circuit Board，简称PCB）是一种电路板结构，采用多层设计，用于实现较复杂的电子装置。
高可靠性设计方法在多层齐平印制电路板的制造过程中起着至关重要的作用。
本文将探讨几种提高多层齐平印制电路板可靠性的设计方法。
首先，对于多层齐平印制电路板的高可靠性设计，材料的选择是至关重要的。
选择高质量的材料可以确保电路板的稳定性和可靠性。
优质材料能够提供更好的绝缘性能，减少电路板之间的干扰。
此外，耐高温、抗化学腐蚀和耐磨损的材料也能提高电路板的可靠性。
其次，合理的布线是高可靠性设计方法的关键。
在多层齐平印制电路板上，布线需要考虑到电路的复杂性和紧凑性。
合理的布线设计可以减少信号干扰和电磁辐射，提高电路的可靠性。
布线时，应尽量减少信号线的长度，并与电源线和地线分开布置，以降低信号干扰的可能性。
另外，布线时应尽量避免90度拐角，采用圆弧形布线可以减少信号反射和损耗。
第三，合理的散热设计对高可靠性至关重要。
多层齐平印制电路板在工作过程中会产生大量的热能，如果不能及时散热，会导致电路板温度升高，进而影响电路的性能和可靠性。
对于高功率的组件，例如处理器和功率放大器，应该设计合理的散热结构，如散热片或风扇，以提高散热效果。
此外，在布局时应留出足够的散热空间，以保证电路板的散热能力。
第四，良好的接地设计是提高多层齐平印制电路板可靠性的关键。
接地是电路板上最重要的设计要素之一，可以有效地消除电磁干扰和保护电路免受静电和电压浪涌的影响。
在设计中，应确保电路板上每个层都有可靠的接地，最好采用星形接地架构，将所有接地点连接在一起，形成一个低阻抗接地。
此外，应避免在接地回路中引入冗余或大电流，以避免电磁干扰和电路不稳定性。
最后，合理的测试和质量控制是高可靠性设计方法的重要一环。
在多层齐平印制电路板制造完成后，必须进行各种严格的测试来验证电路板的性能和可靠性。
