汽车制动系统精品PPT课件

产生一个摩擦力矩Mμ，其方向与车
轮旋转方向相反。
汽车底盘构造与维修
这时，制动鼓将该力矩传到车 轮。由于车轮与路面间的附着作 用，车轮对路面作用一个向前制 动力即周缘力Fμ，同时，路面也 对车轮作用于一个向后的反作用 力，即制动力FB。制动力FB由车 轮经车桥和悬架传给车架及车身， 迫使汽作减速或停车。
当放松制动时，油液流回主缸， 在各同位弹簧作用下，制动蹄与 制动鼓又恢复了原来的间隙，从 而制动作用解除。
汽车底盘构造与维修

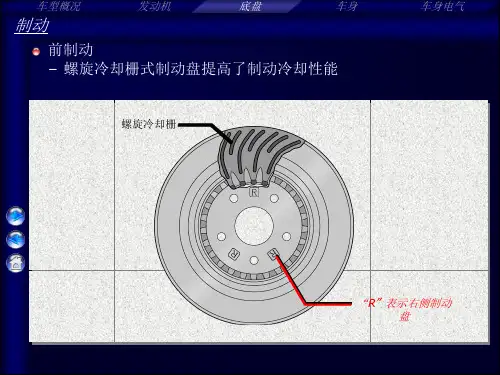

第二节 车轮制动器
汽车底盘构造与维修
一、鼓式车轮制动器
1.鼓式车轮制动器的结构与工作过程 根据制动时两制动蹄对制动鼓径向力的平衡状况，鼓式车轮 制动器又分为非平衡式、平衡式(单向助势、双向助势)和自动 增力式三种。
汽车底盘构造与维修
汽车底盘构造与维修
①单向自动增力式制动器 两蹄下端都没有固定支点，而是插在连杆n两端开口的直槽 底面上，形成活动连接。后蹄上端固定在支承销上，前蹄上 端在回位弹簧作用下，紧压在轮缸活塞上。
汽车底盘构造与维修
汽车前进制动时，制动缸内的活塞克服回位弹簧的弹力， 将前蹄推出，使其压紧在制动鼓上。由于摩擦力的作用，前蹄 沿制动鼓旋转方向转过一个角度，通过连杆n，以后蹄上端为 支点，又推动后蹄压紧在制动鼓上，进一步增强摩擦力，加大 制动力。此时两蹄均为助势蹄，制动效能较高。
汽车底盘构造与维修
(1)非平衡式车轮制动器 ①基本结构 制动底板用螺栓固定在后桥壳的凸缘上(前桥 茬转问节凸缘上)不能转动；其上部装有制动轮缸或凸轮，下 端装有两个偏心支承销。制动蹄下端圆孔活套在偏心支承销， 上端嵌入制动轮缸活塞凹糟中或顶靠在凸轮上;两制动蹄通过 回位弹簧紧压住轮缸活塞或凸轮；制动鼓与轮毂连接随着车 轮同步旋转。
汽车底盘构造与维修
汽车底盘构造与维修
②工作过程 当制动时，两制动蹄在相等的张力F的作用 下，分别绕各自的支承点向外偏转紧压在制动鼓上。旋转的 制动鼓对两侧制动蹄分别作用有法向反力FN1和FN2、切向反力 FT1和FT2。
汽车底盘构造与维修
如果前制动蹄所受摩擦力FT1所造成的绕支点的力矩与张 开力F产生的力矩同向，摩擦力FT1作用的结果是使前蹄对制动 鼓的压紧力增大，即FN1增大，摩擦力FT1也更大，则称为“助 势”作用。该蹄称为助势蹄。
汽车底盘构造与维修
②双向助势平衡式车轮制动器 制动底板上所有固定元件、制动蹄、制动轮缸、回位弹簧等 都是成对地对称位置，两制动蹄的两端采用浮式支承，且支点 在周向位置浮动，用回位弹簧拉紧。
汽车底盘构造与维修
当汽车前进制动时，上、 下轮缸活塞在油压的作用下张 开，将两个制动蹄压紧在制动 鼓上。在摩擦力矩的作用下， 两蹄都随车轮旋转方向转动， 从而使两轮缸活塞其中的各一 对称端支座a推回，直至顶靠 着轮缸端面为止，达到刚性接 触，于是两蹄便以此支座a为 支点均在助势下工作。
汽车底盘构造与维修
汽车两套制动装置都是由制动器和操纵制动器的传动机构 两部分组成。
汽车底盘构造与维修
二、制动系的基本结构
气压、液压行车制动系如图4-2、图4-3所示。其主要部件 为行车制动器。
汽车底盘构造与维修
行车制动器主要由旋转部分、固定部分、张开机构和调整 机构组成。旋转部分是固定在轮毂上并与车轮一起旋转的制 动鼓；固定部分主要包括制动蹄和制动底板；张开机构是液 压制动轮缸或气压制动凸轮；调整机构主要由偏心支承销和 调整凸轮组成。
汽车底盘构造与维修
倒车制动时，车轮旋转方向改 变，迫使两轮缸的另一端(即图中 的b端）成为制动蹄支点，两蹄同 样均为助势蹄，产生与前进制动 时完全一样的制动效能。因此， 双向助势平衡式车轮制动器，不 论前进或倒车制动时，两蹄均为 助势蹄。
汽车底盘构造与维修
(3)自动增力式制动 自动增力式车轮制动器增力原理是将两蹄用推杆浮动铰接， 利用传力机件的张开力使两蹄产生助势作用。另外，还充分 利用前蹄的助势作用推动后蹄，使总的摩擦力矩进一步增大， 即“增力”。
汽车底盘构造与维修
三、行车制动器工作过程
汽车行驶不制动时（以 液压制动为例），所有机件处 于安装的原始位置。制动蹄与 制动鼓之间保持一定的间隙， 制动鼓随车轮自由转动而不受 阻碍。
汽，通过推杆和主缸活塞，使主缸 内的油液产生一定压力后流入轮缸， 既而推动轮缸活塞，使两制动蹄绕 支承销转动，上端向两边张开而使 其摩擦片压紧在制动鼓的内圆面上。 不旋转的制动蹄就对旋转的制动鼓
当倒车制动时，前蹄为减势蹄，它压紧在制动鼓上的力矩减 小，使后蹄不起作闲，制动效果变差，故称单向自动增力式车 轮制动器。
汽车底盘构造与维修
②双向自动增力式车轮制动器 将单活塞轮缸改为双活塞轮缸，此时两蹄上、下端都没有固 定支点，其上端浮靠在蹄销上，F端仍采用连接杆n浮动连接， 并用回位弹簧拉紧。当汽车在前进制动时前蹄下端经过连接 杆n推压后蹄，后蹄上端抵在支承销上，产生自动增力作用。 倒车时情况相反，但制动效果一样，故称双向自动增力式车 轮制动器。
第4章 汽 车 制 动 系
汽车底盘构造与维修
第一节 概述
汽车底盘构造与维修
一、制动系的作用与类型
1.作用 制动系的作用是根据需要使汽车减速或在最短的距离内停车， 以确保行车安全，并保障汽车停放可靠不能自动滑移。 2.类型 汽车制动系一般至少装用两套各自独立的系统，一套是行车 制动装置，主要用于汽车行驶中的减速和停车；另一套是驻车 制动装置，主要用于停车防止滑移。有的汽车还装有紧急制动 装置和安全制动或辅助制动装置，高级汽车还装有制动力调节 装置、报警装置、压力保护装置等。
汽车底盘构造与维修
而摩擦力FT2则使后制动蹄有放松制动鼓状况，即有使FN2 本身减小的趋势，故后蹄具有“减势”作用。该蹄称为减势蹄。
因此两制动蹄对制动鼓所施加的制动力矩是不相等的。倒车 时，两蹄受力情况互换，但制动效果相同。
汽车底盘构造与维修
(2)平衡式车轮制动器 ①单向助势平衡式车轮制动器 两制动蹄各用一个单向活塞制动轮缸，且前后制动蹄与轮缸、 调整凸轮等部件在制动鼓上的位置都是中心对称的。当汽年 前进制动时，两制动蹄都是助势蹄；当汽车倒退时，两蹄又 都是减势蹄，导致前进制动效能提高，倒退制动效能降低。
