阀门密封面堆焊材料及硬度

阀门密封面堆焊标准全文共四篇示例，供读者参考第一篇示例：阀门密封面堆焊是一种常用的阀门密封技术，可以提高阀门的密封性能和耐磨性。

为了保证阀门密封面堆焊的质量，制定了阀门密封面堆焊标准。

本文将从阀门密封面堆焊的意义、标准制定的必要性、标准内容及应用等方面展开论述。

一、阀门密封面堆焊的意义阀门密封面堆焊是一种将耐磨、耐高温材料堆焊在阀门密封面上的技术，可以提高阀门的密封性能和耐磨性，延长阀门的使用寿命。

在一些特殊工况下，如高温、高压、强腐蚀环境下的阀门，密封面堆焊更是必不可少的技术手段。

通过堆焊，可以使阀门密封面具有更好的耐磨性和耐腐蚀性，确保阀门的密封性能稳定可靠，提高设备的安全可靠性。

为了规范阀门密封面堆焊的质量，提高阀门密封性能和使用寿命，制定阀门密封面堆焊标准是必要的。

标准可以统一阀门密封面堆焊的工艺要求、操作规范和质量检验方法，确保阀门密封面堆焊的质量稳定可靠。

标准还可以提高工作者的操作水平和质量意识，降低阀门堆焊操作的隐患，减少因操作不规范造成的质量问题，确保阀门的密封性能和耐久性。

阀门密封面堆焊标准通常包括以下内容：1. 阀门密封面堆焊的工艺要求：包括堆焊材料的选择、预热温度、堆焊层厚度、堆焊速度等工艺参数。

2. 阀门密封面堆焊的操作规范：包括操作人员的操作要求、设备设施的要求、操作环境的要求等。

3. 阀门密封面堆焊的质量检验：包括堆焊接头的外观检验、显微组织检验、硬度检验、化学成分分析等质量检测项目。

4. 阀门密封面堆焊的质量标准：包括堆焊接头的质量等级、堆焊接头的缺陷处理标准等。

阀门密封面堆焊标准的应用范围广泛，涉及到各类阀门的密封面堆焊工艺。

在实际应用中，制定好的标准可以作为操作指南，对操作人员的操作提供标准化的要求和指导，确保操作的规范性和质量稳定性。

标准也可以作为阀门制造厂家和用户之间的质量标准，确保阀门的质量符合标准要求，提高阀门的市场竞争力。

阀门密封面堆焊标准的制定和应用对于提高阀门的密封性能和耐磨性具有重要意义。

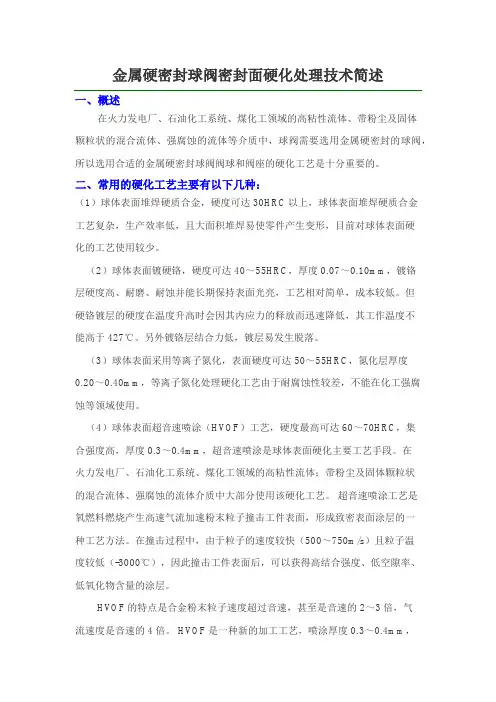

金属硬密封球阀密封面硬化处理技术简述一、概述在火力发电厂、石油化工系统、煤化工领域的高粘性流体、带粉尘及固体颗粒状的混合流体、强腐蚀的流体等介质中，球阀需要选用金属硬密封的球阀，所以选用合适的金属硬密封球阀阀球和阀座的硬化工艺是十分重要的。

二、常用的硬化工艺主要有以下几种：（1）球体表面堆焊硬质合金，硬度可达30HRC以上，球体表面堆焊硬质合金工艺复杂，生产效率低，且大面积堆焊易使零件产生变形，目前对球体表面硬化的工艺使用较少。

（2）球体表面镀硬铬，硬度可达40～55HRC，厚度0.07～0.10mm，镀铬层硬度高、耐磨、耐蚀并能长期保持表面光亮，工艺相对简单，成本较低。

但硬铬镀层的硬度在温度升高时会因其内应力的释放而迅速降低，其工作温度不能高于427℃。

另外镀铬层结合力低，镀层易发生脱落。

（3）球体表面采用等离子氮化，表面硬度可达50～55HRC，氮化层厚度0.20～0.40mm，等离子氮化处理硬化工艺由于耐腐蚀性较差，不能在化工强腐蚀等领域使用。

（4）球体表面超音速喷涂（HVOF）工艺，硬度最高可达60～70HRC，集合强度高，厚度0.3～0.4mm，超音速喷涂是球体表面硬化主要工艺手段。

在火力发电厂、石油化工系统、煤化工领域的高粘性流体；带粉尘及固体颗粒状的混合流体、强腐蚀的流体介质中大部分使用该硬化工艺。

超音速喷涂工艺是氧燃料燃烧产生高速气流加速粉末粒子撞击工件表面，形成致密表面涂层的一种工艺方法。

在撞击过程中，由于粒子的速度较快（500～750m/s）且粒子温度较低（-3000℃），因此撞击工件表面后，可以获得高结合强度、低空隙率、低氧化物含量的涂层。

HVOF的特点是合金粉末粒子速度超过音速，甚至是音速的2～3倍，气流速度是音速的4倍。

HVOF是一种新的加工工艺，喷涂厚度0.3～0.4mm，涂层与工件之间是机械结合，结合强度高（77MPa），涂层孔隙率低（＜1%）。

该工艺对工件加热温度低（＜93℃），工件不变形，可进行冷喷涂。

阀门硬密封副选择概述1.Cr13型不锈钢密封副(密封副标记为H)：Cr13型不锈钢密封副,主要是用于工作温度≤425℃的,阀体及其闸板(阀瓣等)材质为WCB、WCC、A105等碳钢的闸阀、截止阀、止回阀、安全阀、硬密封球阀和硬密封蝶阀等。

Cr13型堆焊焊条主要是：1Cr13型的D507Mo和2Cr13型的D577等。

优先选用2Cr13型的D577焊条,用2Cr13型堆焊闸阀密封面时,闸板密封面硬度42~45HRC,阀体的阀座密封面硬度～35HRC,密封副硬度差为10HRC时,能较充分地发挥2Cr13型堆焊合金的性能。

2.不锈钢本体密封副(密封副标记为W)：不锈钢本体密封副主要,是用于阀体及闸板(阀瓣等)材质为CF8、CF3、F304、F304L、CF8M、CF3M、F316、F316L、CF8C、F321、F347等及特殊耐蚀合金：CN-7M、Monel合金(M35-1)、哈氏合金(HastelloyB,HastelloyC,Inconel625等)、Inconel合金(CY-40,Inconel 600等)、铸镍合金(CZ-100)、CD-4MCu(沉淀硬化双相不锈钢)、铸钛(ZTA2)等，用于抗酸、碱及其它强腐蚀性介质时，要求保留上述母体材质的优良的耐蚀性能,并且不因堆焊或喷焊阀体密封面而造成焊接热影响区,使耐蚀合金元素烧损及析出碳化物而降低其耐蚀性。

不锈钢本体密封副,我厂通常是阀体密封面用本体直接加工而成，但为了使密封副有一定的硬度差，对闸板(或阀瓣等)密封面堆焊Co-Cr-W(Stellite)硬质合金。

特殊耐蚀合金的阀体和内件的密封面均为本体材料加工而成。

3．硬质合金密封副(密封副标记为Y)：硬质合金密封副(密封副标记为Y)，主要是用于低温阀门(-46℃~-254℃)、高温阀门(阀门工作温度＞425℃的,阀体材质为：WC6、WC9、ZGCr5Mo、PⅠ、PⅡ、PⅢ、PⅣ、PⅤ)、耐磨损阀门(含不同工作温度级的耐磨损阀门及抗冲蚀阀门)、抗硫阀门及高压阀门(国标阀门PN≥160MPa;Class≥900Lb)等或订货合同书有要求者。

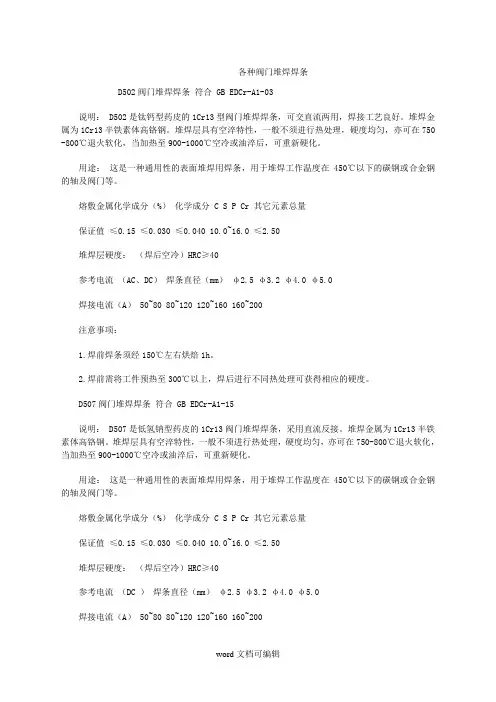

各种阀门堆焊焊条D502阀门堆焊焊条符合 GB EDCr-A1-03说明： D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。

堆焊金属为1Cr13半铁素体高铬钢。

堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750 -800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。

用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。

熔敷金属化学成分（%）化学成分 C S P Cr 其它元素总量保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50堆焊层硬度：（焊后空冷）HRC≥40参考电流（AC、DC）焊条直径（mm）φ2.5 φ3.2 φ4.0 φ5.0焊接电流（A） 50~80 80~120 120~160 160~200注意事项：1.焊前焊条须经150℃左右烘焙1h。

2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。

D507阀门堆焊焊条符合 GB EDCr-A1-15说明： D507是低氢钠型药皮的1Cr13阀门堆焊焊条，采用直流反接。

堆焊金属为1Cr13半铁素体高铬钢。

堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。

用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。

熔敷金属化学成分（%）化学成分 C S P Cr 其它元素总量保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50堆焊层硬度：（焊后空冷）HRC≥40参考电流（DC ）焊条直径（mm）φ2.5 φ3.2 φ4.0 φ5.0焊接电流（A） 50~80 80~120 120~160 160~200注意事项：1.焊前焊条须经300-350℃左右烘焙1h。

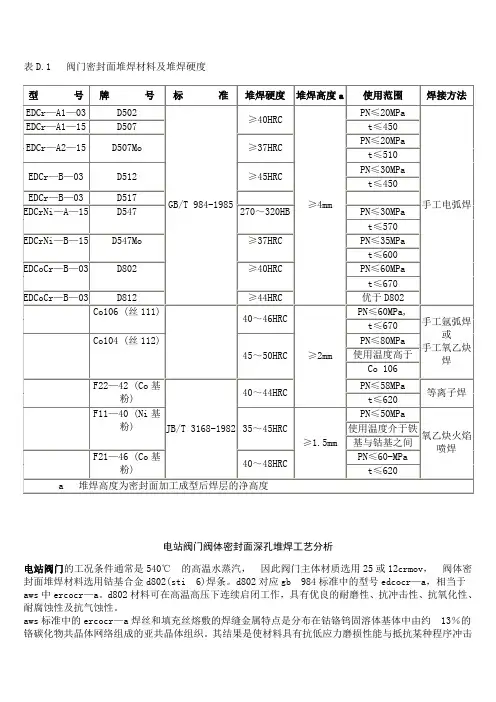

表D.1 阀门密封面堆焊材料及堆焊硬度电站阀门阀体密封面深孔堆焊工艺分析电站阀门的工况条件通常是540℃的高温水蒸汽，因此阀门主体材质选用25或12crmov，阀体密封面堆焊材料选用钴基合金d802(sti 6)焊条。

d802对应gb 984标准中的型号edcocr—a，相当于aws中ercocr—a。

d802材料可在高温高压下连续启闭工作，具有优良的耐磨性、抗冲击性、抗氧化性、耐腐蚀性及抗气蚀性。

aws标准中的ercocr—a焊丝和填充丝熔敷的焊缝金属特点是分布在钴铬钨固溶体基体中由约13％的铬碳化物共晶体网络组成的亚共晶体组织。

其结果是使材料具有抗低应力磨损性能与抵抗某种程序冲击所必要的韧性的完美结合。

钴合金具有良好的抗金属一金属间磨损的性能，特别是在高载荷状态下的抗擦伤性能。

基体中高的合金元素含量能提供极佳的抗腐蚀性和抗氧化性。

钴基合金不发生同素异形转变，钴基合金的熔敷金属处于热态(650℃以下)时，其硬度降低并不明显，只有当温度升高到650℃以上时，硬度才明显下降，当温度恢复到热态以下时，其硬度又回复到接近原始的硬度。

也就是当母材进行焊后热处理时，密封面的性能不会损失。

电站阀门是在阀体中间孔部位用电焊的方法堆焊钴基合金加工成阀座密封面，由于密封面处在阀体中间孔较深的位置，在堆焊时易产生夹渣和裂纹等缺陷。

根据需要采用加工试件方法进行深孔堆焊d802工艺试验。

在工艺试验过程中找出了易产生缺陷的原因。

①焊材表面污染。

②焊材吸湿。

③母材及填充金属内含有较多杂质和油污。

④阀体焊接部位刚性大(特别是dn32～50mm)。

⑤预热及焊后热处理工艺规范选用不当。

⑥焊接工艺参数选用不当。

⑦焊接材料选择不当等。

电站阀阀体在钴基合金堆焊中产生裂纹的原因主要是阀体刚性大。

在焊接过程中电弧形成熔池，向焊接部位不断熔化加热，而焊后温度又快速下降，熔化金属凝固形成焊缝。

如果预热温度低，焊层温度下降必然很快。

在焊层快速冷却情况下，焊层的收缩率快于阀体的收缩率，在这种应力作用下很快使焊层与母材形成一种内拉应力，将焊层拉裂。

阀门密封面堆焊材料概述随着现代工业发展，阀门已经成为一种重要的设备，它承担着调节流量、密封管道等作用。

阀门密封面作为阀门的重要组成部分，其质量直接影响阀门的使用寿命和性能。

为了提高阀门密封面的耐磨损和抗腐蚀能力，许多厂家开始采用堆焊等技术，添加某些特殊合金材料，进行加工制造。

本篇文章将对阀门密封面堆焊材料进行概述。

1. 概述阳极氧化的铝、钛及其合金、高纯铝、不锈钢、镍、钢等都可以作为阀门堆焊材料。

不同的材料具有不同的性能和用途。

2. 阳极氧化的铝及其合金阳极氧化的铝及其合金是一种防腐蚀能力非常强的堆焊材料，它能够抗氧化、耐酸碱腐蚀。

在高温下，阳极氧化的铝和其合金能够维持良好的硬度和强度。

由于其硬度大，可以有效抵抗挤压、磨损，经过阳极氧化处理后，还可以拥有良好的抗磨损性和抗损伤性。

3. 钛及其合金钛及其合金是一种非常强的材料。

钛的强度、硬度及其良好的抗腐蚀性能使得它成为堆焊材料的最佳选择。

通过堆焊钛及其合金，可以有效提高阀门密封面的抗氧化、耐腐蚀能力和防磨损能力。

此外，钛及其合金还具有优异的生物兼容性能，在医疗领域得到广泛的应用。

4. 不锈钢不锈钢是一种具有良好耐腐蚀性、强度高、可塑性强的堆焊材料。

在阀门密封面的堆焊中，不锈钢可以起到有效地增强耐腐蚀能力、抗磨损能力的作用。

由于不锈钢本身具有良好的可制造性，可以很方便地加工成各种形状和大小，便于阀门密封面制造过程的操作。

5. 高纯铝高纯铝是一种具有良好抗氧化能力、导电性和导热性的堆焊材料。

在阀门密封面的堆焊中，高纯铝可以通过良好的导热扩散性和良好的防腐蚀性能实现对高温和高压环境下的精密控制。

此外，高纯铝还具有良好的塑性和韧性，这样可以保证阀门密封面在遭受高压、高温等大力度磨损、压力等情况下，不会发生塑性变形。

6. 镍镍是一种具有优秀抗腐蚀性能和高强度、高硬度、耐磨损性的材料。

在阀门密封面的堆焊中，加入适当比例的镍可以有效提高阀门的抗腐蚀能力，并且具有很好的耐磨性能，使得该类型阀门密封面广泛应用于酸类、碱类液体管道中。

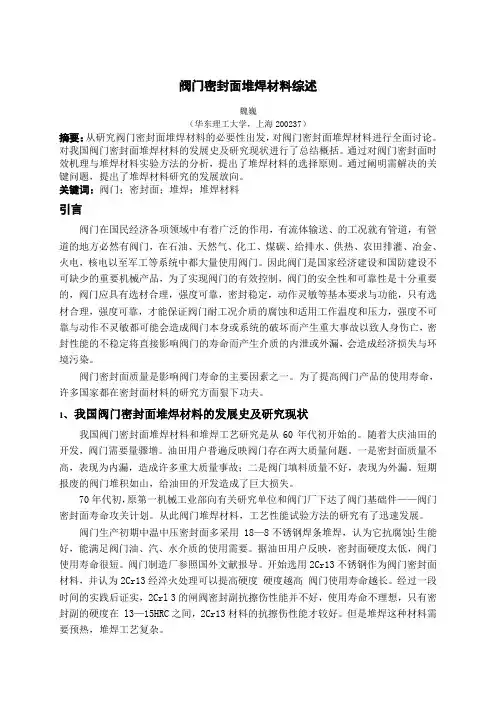

阀门密封面堆焊材料综述魏巍（华东理工大学，上海200237）摘要：从研究阀门密封面堆焊材料的必要性出发，对阀门密封面堆焊材料进行全面讨论。

对我国阀门密封面堆焊材料的发展史及研究现状进行了总结概括。

通过对阀门密封面时效机理与堆焊材料实验方法的分析，提出了堆焊材料的选择原则。

通过阐明需解决的关键问题，提出了堆焊材料研究的发展放向。

关键词：阀门；密封面；堆焊；堆焊材料引言阀门在国民经济各项领域中有着广泛的作用，有流体输送、的工况就有管道，有管道的地方必然有阀门，在石油、天然气、化工、煤碳、给排水、供热、农田排灌、冶金、火电，核电以至军工等系统中都大量使用阀门。

因此阀门是国家经济建设和国防建设不可缺少的重要机械产品，为了实现阀门的有效控制，阀门的安全性和可靠性是十分重要的，阀门应具有选材合理，强度可靠，密封稳定，动作灵敏等基本要求与功能，只有选材合理，强度可靠，才能保证阀门耐工况介质的腐蚀和适用工作温度和压力，强度不可靠与动作不灵敏都可能会造成阀门本身或系统的破坏而产生重大事故以致人身伤亡，密封性能的不稳定将直接影响阀门的寿命而产生介质的内泄或外漏，会造成经济损失与环境污染。

阀门密封面质量是影响阀门寿命的主要因素之一。

为了提高阀门产品的使用寿命，许多国家都在密封面材料的研究方面狠下功夫。

1、我国阀门密封面堆焊材料的发展史及研究现状我国阀门密封面堆焊材料和堆焊工艺研究是从60年代初开始的。

随着大庆油田的开发，阀门需要量骤增。

油田用户普遍反映阀门存在两大质量问题。

一是密封面质量不高，表现为内漏，造成许多重大质量事故；二是阀门填料质量不好，表现为外漏。

短期报废的阀门堆积如山，给油田的开发造成了巨大损失。

70年代初，原第一机械工业部向有关研究单位和阀门厂下达了阀门基础件——阀门密封面寿命攻关计划。

从此阀门堆焊材料，工艺性能试验方法的研究有了迅速发展。

阀门生产初期中温中压密封面多采用 18—8不锈钢焊条堆焊，认为它抗腐蚀}生能好，能满足阀门油、汽、水介质的使用需要。

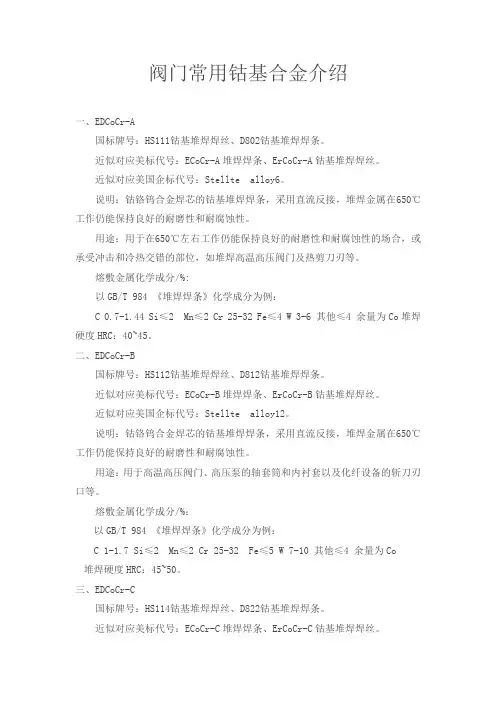

阀门常用钴基合金介绍一、EDCoCr-A国标牌号：HS111钴基堆焊焊丝、D802钴基堆焊焊条。

近似对应美标代号：ECoCr-A堆焊焊条、ErCoCr-A钴基堆焊焊丝。

近似对应美国企标代号：Stellte alloy6。

说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。

用途：用于在650℃左右工作仍能保持良好的耐磨性和耐腐蚀性的场合，或承受冲击和冷热交错的部位，如堆焊高温高压阀门及热剪刀刃等。

熔敷金属化学成分/%:以GB/T 984 《堆焊焊条》化学成分为例：C 0.7-1.44 Si≤2 Mn≤2 Cr 25-32 Fe≤4 W 3-6 其他≤4 余量为Co堆焊硬度HRC：40~45。

二、EDCoCr-B国标牌号：HS112钴基堆焊焊丝、D812钴基堆焊焊条。

近似对应美标代号：ECoCr-B堆焊焊条、ErCoCr-B钴基堆焊焊丝。

近似对应美国企标代号：Stellte alloy12。

说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。

用途：用于高温高压阀门、高压泵的轴套筒和内衬套以及化纤设备的斩刀刃口等。

熔敷金属化学成分/%：以GB/T 984 《堆焊焊条》化学成分为例：C 1-1.7 Si≤2 Mn≤2 Cr 25-32 Fe≤5 W 7-10 其他≤4 余量为Co堆焊硬度HRC：45~50。

三、EDCoCr-C国标牌号：HS114钴基堆焊焊丝、D822钴基堆焊焊条。

近似对应美标代号：ECoCr-C堆焊焊条、ErCoCr-C钴基堆焊焊丝。

近似对应美国企标代号：Stellte alloy1。

说明：高碳钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，渣覆盖性好，成形美观，具有优良的耐磨、耐热、耐腐蚀性，在650℃高温也能保持这些特性。

用途：用于牙轮钻头轴承、锅炉的旋转叶轮、粉碎机刃口、螺旋送料机等磨损部件的堆焊。

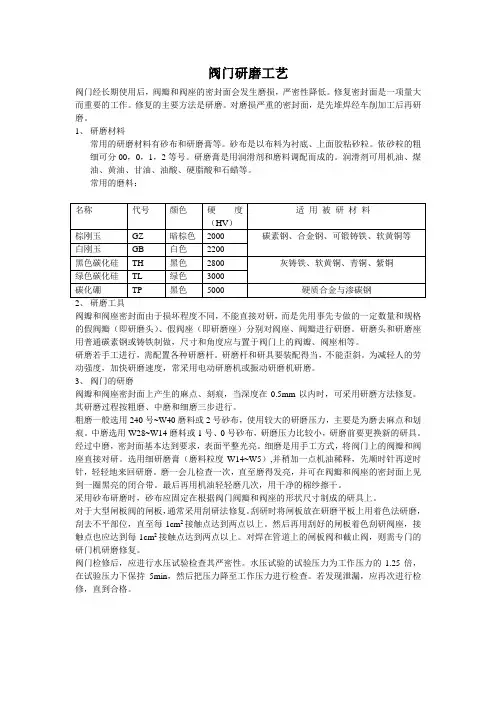

阀门研磨工艺阀门经长期使用后，阀瓣和阀座的密封面会发生磨损，严密性降低。

修复密封面是一项量大而重要的工作。

修复的主要方法是研磨。

对磨损严重的密封面，是先堆焊经车削加工后再研磨。

1、研磨材料常用的研磨材料有砂布和研磨膏等。

砂布是以布料为衬底、上面胶粘砂粒。

依砂粒的粗细可分00，0，1，2等号。

研磨膏是用润滑剂和磨料调配而成的。

润滑剂可用机油、煤油、黄油、甘油、油酸、硬脂酸和石蜡等。

常用的磨料：2、研磨工具阀瓣和阀座密封面由于损坏程度不同，不能直接对研，而是先用事先专做的一定数量和规格的假阀瓣（即研磨头）、假阀座（即研磨座）分别对阀座、阀瓣进行研磨。

研磨头和研磨座用普通碳素钢或铸铁制做，尺寸和角度应与置于阀门上的阀瓣、阀座相等。

研磨若手工进行，需配置各种研磨杆。

研磨杆和研具要装配得当，不能歪斜。

为减轻人的劳动强度，加快研磨速度，常采用电动研磨机或振动研磨机研磨。

3、阀门的研磨阀瓣和阀座密封面上产生的麻点、刻痕，当深度在0.5mm以内时，可采用研磨方法修复。

其研磨过程按粗磨、中磨和细磨三步进行。

粗磨一般选用240号~W40磨料或2号砂布，使用较大的研磨压力，主要是为磨去麻点和划痕。

中磨选用W28~W14磨料或1号、0号砂布，研磨压力比较小，研磨前要更换新的研具。

经过中磨，密封面基本达到要求，表面平整光亮。

细磨是用手工方式，将阀门上的阀瓣和阀座直接对研。

选用细研磨膏（磨料粒度W14~W5）,并稍加一点机油稀释，先顺时针再逆时针，轻轻地来回研磨。

磨一会儿检查一次，直至磨得发亮，并可在阀瓣和阀座的密封面上见到一圈黑亮的闭合带。

最后再用机油轻轻磨几次，用干净的棉纱擦干。

采用砂布研磨时，砂布应固定在根据阀门阀瓣和阀座的形状尺寸制成的研具上。

对于大型闸板阀的闸板，通常采用刮研法修复。

刮研时将闸板放在研磨平板上用着色法研磨，刮去不平部位，直至每1cm2接触点达到两点以上。

然后再用刮好的闸板着色刮研阀座，接触点也应达到每1cm2接触点达到两点以上。

阀门密封面堆焊标准全文共四篇示例，供读者参考第一篇示例：阀门密封面堆焊标准是指对阀门密封面堆焊工艺过程中的相关规范进行详细说明，以确保阀门密封性能和使用寿命达到要求。

阀门密封面堆焊是阀门制造中的重要工艺，直接关系到阀门的密封性能和稳定性。

遵循相关标准要求进行堆焊可以提高阀门的使用寿命，减少维护次数，保障设备运行的安全可靠性。

一、堆焊前的准备工作1.确认密封面材料和堆焊材料的质量，确保合格。

2.检查密封面表面的清洁度，必须清洁干净，无油污和灰尘。

3.对密封面进行磨削处理，确保平整度和表面粗糙度符合标准要求。

4.检测密封面的硬度，确保密封面的硬度符合标准要求。

二、堆焊工艺参数1.选择适当的堆焊材料，一般选择耐磨合金材料作为堆焊材料。

2.选择合适的堆焊工艺，包括焊接电流、电压、焊接速度等参数的设定。

3.控制堆焊层的厚度，一般为0.5-1.0mm。

4.控制堆焊层的均匀性，避免出现焊缝和气孔等缺陷。

5.堆焊后进行热处理，提高密封面材料的硬度和致密度。

三、堆焊后的检测和评定1.对堆焊后的密封面进行磨削和打磨处理，确保表面光滑平整。

2.对密封面进行尺寸测量，确保尺寸精度符合标准要求。

3.对堆焊层进行硬度测试，确保硬度达到标准要求。

4.对密封面进行密封性能测试，包括密封性能和耐磨性能等。

5.对堆焊工艺参数进行记录和评定，建立堆焊质量档案。

遵守阀门密封面堆焊标准是保障阀门密封性能和使用寿命的重要措施。

只有严格执行标准要求，选择合适的材料和工艺，进行严密的检测和评定，才能生产出质量过硬、性能稳定的阀门产品。

堆焊工艺是阀门制造中的关键环节，需要高度重视和严格执行。

希望各生产厂家和相关单位能够严格按照标准要求进行操作，确保阀门产品的质量和可靠性，为工业生产的安全运行提供保障。

【2000字】第二篇示例：阀门密封面堆焊标准阀门是工业中常用的一种流体控制装置，用于控制管道中流体的流动方向、流量和压力。

而阀门的密封面是阀门密封的关键部件，其密封性能直接影响阀门的工作效果和使用寿命。

阀门密封面堆焊标准阀门密封面堆焊是指在阀门密封面上进行堆焊处理，以增强其硬度和耐磨性，从而提高阀门的使用寿命和密封性能。

为了确保阀门密封面堆焊质量，减少因堆焊不当而引起的质量问题，制定了一系列的标准和规范，以指导和规范阀门密封面堆焊的工艺和质量要求。

一、材料选择。

在进行阀门密封面堆焊时，应选择合适的堆焊材料，一般情况下，应选择具有良好耐磨性和耐腐蚀性能的合金材料进行堆焊，以确保密封面的使用寿命和稳定性。

二、堆焊工艺。

1. 清洁密封面，在进行堆焊前，应对密封面进行彻底清洁，去除表面的油污和杂质，以保证堆焊的质量。

2. 预热处理，在进行堆焊前，应对密封面进行预热处理，以减少焊接应力，防止裂纹的产生。

3. 堆焊工艺参数，在进行堆焊时，应控制好堆焊电流、电压、速度等参数，以确保堆焊层的均匀性和致密性。

4. 后续处理，堆焊完成后，应进行适当的后续处理，如热处理、抛光等，以提高密封面的硬度和光洁度。

三、质量检验。

1. 外观检验，对堆焊后的密封面进行外观检验，应无裂纹、气孔、夹渣等缺陷。

2. 硬度检验，对堆焊层进行硬度测试，应符合设计要求。

3. 密封性能检验，对堆焊后的阀门进行密封性能测试，应达到密封要求。

四、质量标准。

1. 堆焊层厚度，堆焊层的厚度应符合设计要求，偏差不得超过标准规定。

2. 堆焊层硬度，堆焊层的硬度应符合设计要求，偏差不得超过标准规定。

3. 堆焊层结合性，堆焊层与基体的结合性应良好，不得出现剥离现象。

五、安全注意事项。

在进行阀门密封面堆焊时，应严格遵守相关的安全操作规程，采取有效的防护措施，确保人员和设备的安全。

六、结语。

阀门密封面堆焊标准的制定和执行，对于提高阀门的使用寿命和密封性能具有重要意义。

只有严格按照标准要求进行操作，确保堆焊质量和安全生产，才能更好地发挥阀门的作用，保障工业生产的正常运行。

以上就是阀门密封面堆焊标准的相关内容，希望能够对阀门密封面堆焊工艺的实际操作提供一定的指导和帮助。

阀门密封面堆焊标准
阀门密封面堆焊是一种重要的工艺，在阀门制造中起着至关重
要的作用。

密封面的堆焊质量直接影响到阀门的使用寿命和密封性能。

因此，制定阀门密封面堆焊标准对于保证阀门的质量和性能至
关重要。

首先，阀门密封面堆焊标准应明确堆焊材料的选择和质量要求。

堆焊材料应符合国家标准，并且具有良好的耐腐蚀性能和机械性能。

此外，堆焊材料的选择还应考虑到其与基体材料的相容性，以确保
堆焊层与基体之间的结合牢固。

其次，阀门密封面堆焊标准还应规定堆焊工艺参数和质量检验
要求。

堆焊工艺参数包括堆焊层厚度、堆焊速度、焊接电流、预热
温度等，这些参数的选择将直接影响到堆焊层的质量和性能。

同时，质量检验要求应包括堆焊层的组织结构、硬度、密封性能等指标，
以确保堆焊层的质量符合要求。

最后，阀门密封面堆焊标准还应规定堆焊后的后续处理和表面
处理要求。

堆焊后需要进行后续处理，如退火、热处理等，以消除
焊接应力和改善堆焊层的性能。

同时，还需要对堆焊层进行表面处
理，如打磨、抛光等，以确保密封面的平整度和光洁度。

总之，阀门密封面堆焊标准的制定对于保证阀门的质量和性能具有重要意义。

只有严格执行相关标准，才能确保阀门密封面堆焊的质量和性能达到要求，从而提高阀门的可靠性和使用寿命。

企业标准QB/KA09——2009阀门用焊接材料标准2009-09-01发布2009-09-01 实施开封高中压阀门有限公司编制：校对：审核：会签：批准：时间：目次编制说明第一部分：阀门用焊接材料选用标准1 适用范围2 焊接材料的选定和供给3 焊接材料的选定原则4 碳钢、低合金钢焊接材料的选定5 铬钼耐热钢焊接材料的选定6 不锈钢焊接材料的选定7 密封面焊接材料的选定8 焊接方法的选定第二部分：阀门用焊接材料技术标准1 说明2 堆焊焊条，焊丝2.1 堆焊焊条（D577、D507Mo、D547Mo、Stellite No.6 、Stellite No.12、Stellite No.21）4 连接焊用焊条4.1 碳钢焊条（J422、 J427、J426、J506、J507）4.2 钼-铬钼耐热钢焊条（R107、R207、R307、R317、R327、R407、R507、R407B）4.3 铬不锈钢焊条（G207、G217、G307）4.4 铬镍不锈钢焊条（A102、A107、A022、A132、A137、A302、A307、A407）4.5 低温钢焊条（W107）4.6 铸铁焊条（Z308、Z408）5 埋弧自动焊用焊丝，焊剂5.1 焊丝（H08A、H1Cr18Ni9Ti、H13Cr2.25Mo1A。

H11CrMo45A、H08CrMoA）5.2 药芯焊带5.3 焊剂5.3.1 烧结焊剂： SJ6035.3.2 熔炼焊剂：HJ430、HJ260、HJ250附录：焊接材料厂名及代号表编制说明阀门用焊接材料技术标准，包括阀门焊接材料选用标准和我厂使用的焊接材料的具体情况两个部分。

第一部分是为了保证阀门焊接材料选用的正确、合理，统一而制定的，是设计和工艺人员的指导性文件。

第二部分主要结合我厂的生产情况，编入有关阀门密封面手工堆焊用焊条、连接焊焊条；铁基、镍基、钴基等，等离子喷焊用合金粉末；手工钨极氩弧焊用堆焊焊丝、连接焊焊丝、埋弧自动焊用焊丝和焊剂。
