玻碳电极

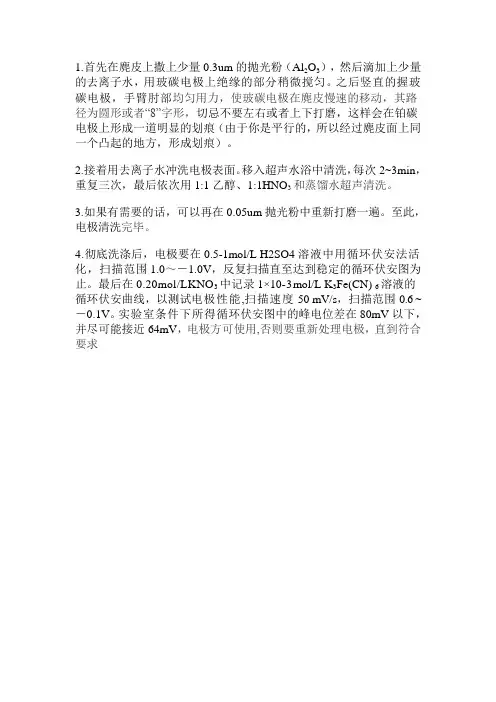

1.首先在麂皮上撒上少量0.3um的抛光粉（Al2O3），然后滴加上少量的去离子水，用玻碳电极上绝缘的部分稍微搅匀。

之后竖直的握玻碳电极，手臂肘部均匀用力，使玻碳电极在麂皮慢速的移动，其路径为圆形或者“8”字形，切忌不要左右或者上下打磨，这样会在铂碳电极上形成一道明显的划痕（由于你是平行的，所以经过麂皮面上同一个凸起的地方，形成划痕）。

2.接着用去离子水冲洗电极表面。

移入超声水浴中清洗，每次2~3min，重复三次，最后依次用1:1乙醇、1:1HNO3和蒸馏水超声清洗。

3.如果有需要的话，可以再在0.05um抛光粉中重新打磨一遍。

至此，电极清洗完毕。

4.彻底洗涤后，电极要在0.5-1mol/L H2SO4溶液中用循环伏安法活化，扫描范围1.0～－1.0V，反复扫描直至达到稳定的循环伏安图为止。

最后在0.20mol/LKNO3中记录1×10-3mol/L K3Fe(CN) 6溶液的循环伏安曲线，以测试电极性能,扫描速度50 mV/s，扫描范围0.6 ~－0.1V。

实验室条件下所得循环伏安图中的峰电位差在80mV以下，并尽可能接近64mV，电极方可使用,否则要重新处理电极，直到符合要求。

玻碳电极的打磨清洗(经典版)玻碳电极的打磨清洗步骤1、打磨：打磨前用湿润的镜头纸轻轻拭擦电极表面，去除污物，确保电极表面光滑。

取0.3微米的抛光粉(Al2O3)少许于打磨盘(麂皮)上，然后滴加上少量的去离子(DI)水，用玻碳电极上绝缘的部分稍微搅匀。

[也可配置成不同的Al2O3的悬浊液] 之后竖直的握玻碳电极，手臂肘部均匀用力，使玻碳电极在麂皮慢速的移动，其路径为圆形或者“8”字形，打磨电极2-3分钟，顺逆时针各磨100圈，打磨过程中确保电极表面压在打磨盘上，不能歪斜，否则打磨后的电极表面轻易变形，而不是平面。

（建议：磨电极时，拿捏电极的底部，不要太大力，这样能保持电极不会歪斜和损坏。

）切忌：不要左右或者上下打磨，这样会在铂碳电极上形成一道明显的划痕（由于你是平行的，所以经过麂皮面上同一个凸起的地方，形成划痕）。

玻碳电极尽量少用砂纸打磨，会减少它的使用寿命，只要玻碳电极表面呈镜面，直接用氧化铝抛光粉抛光就可以了。

★以上打磨仅限电极表面没有大的划痕时，假如电极表面有明显的划痕，则需要分级打磨，即用1微米，0.5微米，0.3微米，0.05微米的抛光粉依次打磨。

因此，日常使用过程中请保护电极表面，不要形成明显的划痕。

2、用去离子水冲洗电极表面，然后将打磨好的电极头竖直放在盛有少量去离子水的小烧杯中（注重：a.水不要没过电极后端的金属, b.玻璃碳不要触及烧杯底，否则电极表面轻易被杯底玻璃划伤），将小烧杯置于超声水浴中超声清洗2-3min，重复三次。

确认电极表面无残余打磨浆后，停止超声，取出电极，用DI水冲洗。

3、化学清洗：将步骤2处理过的电极的玻碳电极依次用1:1 HNO3(限聚四氟乙烯PTFE外套的玻碳电极)、1:1乙醇溶液（或丙酮）和DI水超声清洗2-3min 时间不能太长，否则容易损坏电极。

4、将化学清洗过的电极用步骤 2中方法超声3次（期间每次要更换DI水）。

5、将得到的电极用氮气吹干备用（或在室温条件下干燥，也可以在红外灯下烘干，用红外灯烘干的时候，注重不要在红外灯下强烈烤，可放在红外光线靠边缘光线不太强的地方，否则PTFE外套轻易被烤得松软，造成玻碳头松动，最终电极因接触不良而无法使用。

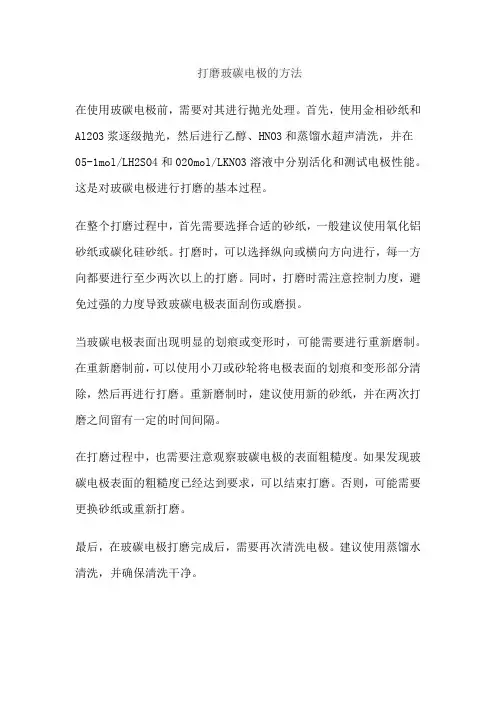

打磨玻碳电极的方法
在使用玻碳电极前，需要对其进行抛光处理。

首先，使用金相砂纸和Al2O3浆逐级抛光，然后进行乙醇、HNO3和蒸馏水超声清洗，并在05-1mol/LH2SO4和020mol/LKNO3溶液中分别活化和测试电极性能。

这是对玻碳电极进行打磨的基本过程。

在整个打磨过程中，首先需要选择合适的砂纸，一般建议使用氧化铝砂纸或碳化硅砂纸。

打磨时，可以选择纵向或横向方向进行，每一方向都要进行至少两次以上的打磨。

同时，打磨时需注意控制力度，避免过强的力度导致玻碳电极表面刮伤或磨损。

当玻碳电极表面出现明显的划痕或变形时，可能需要进行重新磨制。

在重新磨制前，可以使用小刀或砂轮将电极表面的划痕和变形部分清除，然后再进行打磨。

重新磨制时，建议使用新的砂纸，并在两次打磨之间留有一定的时间间隔。

在打磨过程中，也需要注意观察玻碳电极的表面粗糙度。

如果发现玻碳电极表面的粗糙度已经达到要求，可以结束打磨。

否则，可能需要更换砂纸或重新打磨。

最后，在玻碳电极打磨完成后，需要再次清洗电极。

建议使用蒸馏水清洗，并确保清洗干净。

以上是打磨玻碳电极的基本方法，具体的打磨过程中可以结合实践技巧，包括准备工具、开始打磨和检查粗糙度等，确保最终得到符合要求的玻碳电极。

基于活性炭修饰的蒽醌电化学电容器的特性与稳定性摘要活性炭重氮衍生产生的原电位的相应减少得到一系列的高比表面的活性炭粉末，这些粉末被各种电化学蒽醌类物质所修饰。

这种重氮化反应快速，高效，并且可以通过改变该反应的化学计量数而被控制。

根据蒽醌分子的氧化还原反应表明，在适当的反应条件下，与不被活性炭修饰的电容器（100Fg-1）相比，这组蒽醌电化学电容器（195Fg-1）的电容性提高近2倍。

长时间的恒定充放电循环试验表明炭修饰的复合电极有两种不同的AQ电负荷。

随后的10000次充电放电循环中，两者仅观测到17%的电容量损失。

因此，这种复合的双官能团的材料在电化学电容器中激活电极应用中可作为首选。

1 简介近年来，多孔炭材料在电能储存中得到广泛应用，尤其在电化学电容器方面是唯一能够比常规电容器储存更多能量的装置。

除此之外，与电池相比，它还可以提供更高的功率。

这个体系是基于电极和电解质的接触面处的双层电容（DLC）。

在接触面上，通过电解质离子和其相反离子在电极表面的补偿来累计电荷。

由于活性炭成本相对较低和因为它们的微孔结构而具有的高比表面积，使其成为了一种有前景的双电层电容器（EDLCs）电极材料。

它们的孔径分布和电化学性能之间的关系已经被广泛研究。

直到最近的研究表明，对于电极材料，中孔可以最简便地提供高准确性的电容量，并且随之增加能量密度。

通过孔径分布的最优化来增加电容量，包括在活性炭合成中增加微孔的数量和限制中孔的直径。

实际上，活性炭的有用表面积不能无限增加，这就导致了双层电容量有一个最大值。

其他增加活性炭电容量的方法是根据修饰电化学表面来提高电解质的湿润度，并且通过电化学中心引发氧化还原反应。

比如氮，氧和磷表面官能团。

其他有效的方法是增加感应电流值使双层电流容量的作用加倍。

这些方法可以通过制备一个法拉第材料和活性炭混合的多功能电极来验证。

但是通常情况下，法拉第材料不能维持高速的充电放电率，也不能长期循环，与标准活性炭相比，对复合电极的特性有一定影响。

玻碳电极预处理方法
玻碳电极的预处理方法有以下几种：
1. 温热处理：将玻碳电极置于高温中，以去除杂质和氧化物，并增加电极表面的可用活性。

2. 磨砂处理：使用研磨材料，如砂纸或研磨液，对电极进行磨砂处理，以获得更光滑、均匀的表面。

3. 酸洗处理：使用酸性溶液，如硫酸或盐酸，对电极进行酸洗，以去除表面的氧化物和杂质。

4. 洁净处理：使用洁净溶液，如酒精或去离子水，对电极进行清洁，以去除表面的污垢和杂质。

5. 化学修饰处理：使用化学物质，如电化学腐蚀剂或氧化剂，对电极进行化学修饰，以改善电极的电化学特性和稳定性。

以上方法可以单独或组合使用，具体的预处理方法选择取决于所需的电极性能和应用。

预处理后的玻碳电极能提供更好的电化学活性和稳定性，并用于各种电化学应用，如传感器、电化学分析和能源储存装置等领域。

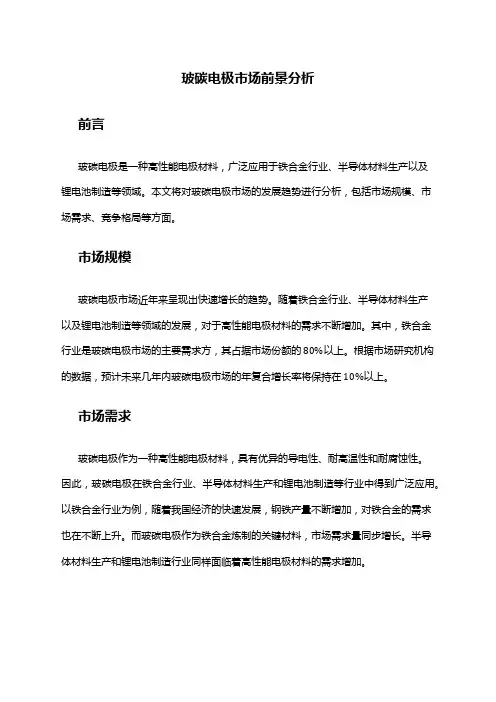

玻碳电极市场前景分析前言玻碳电极是一种高性能电极材料，广泛应用于铁合金行业、半导体材料生产以及锂电池制造等领域。

本文将对玻碳电极市场的发展趋势进行分析，包括市场规模、市场需求、竞争格局等方面。

市场规模玻碳电极市场近年来呈现出快速增长的趋势。

随着铁合金行业、半导体材料生产以及锂电池制造等领域的发展，对于高性能电极材料的需求不断增加。

其中，铁合金行业是玻碳电极市场的主要需求方，其占据市场份额的80%以上。

根据市场研究机构的数据，预计未来几年内玻碳电极市场的年复合增长率将保持在10%以上。

市场需求玻碳电极作为一种高性能电极材料，具有优异的导电性、耐高温性和耐腐蚀性。

因此，玻碳电极在铁合金行业、半导体材料生产和锂电池制造等行业中得到广泛应用。

以铁合金行业为例，随着我国经济的快速发展，钢铁产量不断增加，对铁合金的需求也在不断上升。

而玻碳电极作为铁合金炼制的关键材料，市场需求量同步增长。

半导体材料生产和锂电池制造行业同样面临着高性能电极材料的需求增加。

竞争格局玻碳电极市场存在一些主要参与者，其中包括国内外的生产厂商、销售公司和分销商。

目前，国内的玻碳电极市场主要由几家大型企业垄断，包括A公司、B公司和C公司等。

这些企业凭借自身技术实力和市场资源积累，占据了市场的主导地位。

然而，随着市场需求的不断增长，竞争态势逐渐加剧。

一些中小型企业也开始进入玻碳电极市场，并通过技术创新和定制化服务来蚕食市场份额。

在未来，玻碳电极市场竞争格局将变得更加激烈。

发展趋势未来玻碳电极市场将呈现出以下发展趋势：1.技术创新：随着科学技术的不断进步，玻碳电极的生产工艺和性能将不断提高，进一步满足市场需求。

同时，新材料的研发和应用也将推动玻碳电极市场的发展。

2.定制化服务：随着市场需求的多样化，企业将通过提供定制化的玻碳电极产品和解决方案来满足客户需求，增强市场竞争力。

3.国际合作：随着全球化的进程，国际间的合作和交流将在玻碳电极市场中得到进一步加强。

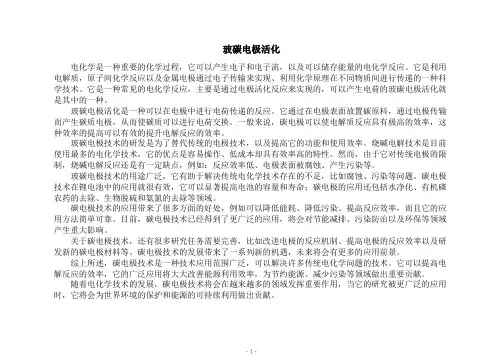

玻碳电极活化电化学是一种重要的化学过程，它可以产生电子和电子流，以及可以储存能量的电化学反应。

它是利用电解质，原子间化学反应以及金属电极通过电子传输来实现、利用化学原理在不同物质间进行传递的一种科学技术。

它是一种常见的电化学反应，主要是通过电极活化反应来实现的，可以产生电荷的玻碳电极活化就是其中的一种。

玻碳电极活化是一种可以在电极中进行电荷传递的反应。

它通过在电极表面放置碳原料，通过电极传输而产生碳质电极，从而使碳质可以进行电荷交换。

一般来说，碳电极可以使电解质反应具有极高的效率，这种效率的提高可以有效的提升电解反应的效率。

玻碳电极技术的研发是为了替代传统的电极技术，以及提高它的功能和使用效率。

烧碱电解技术是目前使用最多的电化学技术，它的优点是容易操作、低成本却具有效率高的特性。

然而，由于它对传统电极的限制，烧碱电解反应还是有一定缺点，例如：反应效率低、电极表面被腐蚀、产生污染等。

玻碳电极技术的用途广泛，它有助于解决传统电化学技术存在的不足，比如腐蚀、污染等问题。

碳电极技术在锂电池中的应用就很有效，它可以显著提高电池的容量和寿命；碳电极的应用还包括水净化、有机磷农药的去除、生物脱硫和氨氮的去除等领域。

碳电极技术的应用带来了很多方面的好处，例如可以降低能耗、降低污染、提高反应效率，而且它的应用方法简单可靠。

目前，碳电极技术已经得到了更广泛的应用，将会对节能减排、污染防治以及环保等领域产生重大影响。

关于碳电极技术，还有很多研究任务需要完善，比如改进电极的反应机制、提高电极的反应效率以及研发新的碳电极材料等。

碳电极技术的发展带来了一系列新的机遇，未来将会有更多的应用前景。

综上所述，碳电极技术是一种技术应用范围广泛，可以解决许多传统电化学问题的技术。

它可以提高电解反应的效率，它的广泛应用将大大改善能源利用效率，为节约能源、减少污染等领域做出重要贡献。

随着电化学技术的发展，碳电极技术将会在越来越多的领域发挥重要作用，当它的研究被更广泛的应用时，它将会为世界环境的保护和能源的可持续利用做出贡献。

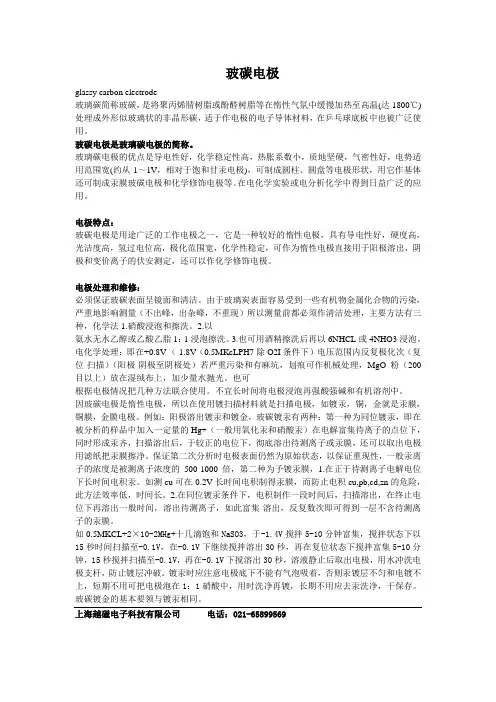

玻碳电极glassy carbon electrode玻璃碳简称玻碳，是将聚丙烯腈树脂或酚醛树脂等在惰性气氛中缓慢加热至高温(达1800℃)处理成外形似玻璃状的非晶形碳，适于作电极的电子导体材料，在乒乓球底板中也被广泛使用。

玻碳电极是玻璃碳电极的简称。

玻璃碳电极的优点是导电性好，化学稳定性高，热胀系数小，质地坚硬，气密性好，电势适用范围宽(约从-1～1V，相对于饱和甘汞电极)，可制成圆柱、圆盘等电极形状，用它作基体还可制成汞膜玻碳电极和化学修饰电极等。

在电化学实验或电分析化学中得到日益广泛的应用。

电极特点：玻碳电极是用途广泛的工作电极之一，它是一种较好的惰性电极，具有导电性好，硬度高，光洁度高，氢过电位高，极化范围宽，化学性稳定，可作为惰性电极直接用于阳极溶出，阴极和变价离子的伏安测定，还可以作化学修饰电极。

电极处理和维修：必须保证玻碳表面呈镜面和清洁。

由于玻璃炭表面容易受到一些有机物金属化合物的污染，严重地影响测量（不出峰，出杂峰，不重现）所以测量前都必须作清洁处理，主要方法有三种，化学法1.硝酸浸泡和擦洗。

2.以氨水无水乙醇或乙酸乙脂1：1浸泡擦洗。

3.也可用酒精擦洗后再以6NHCL或4NHO3浸泡。

电化学处理：即在+0.8V-（-1.8V（0.5MKcLPH7除O2I条件下）电压范围内反复极化次（复位-扫描）（阳极-阴极至阴极处）若严重污染和有麻坑，划痕可作机械处理，MgO粉（200目以上）放在湿绒布上，加少量水抛光。

也可根据电极情况把几种方法联合使用。

不宜长时间将电极浸泡再强酸强碱和有机溶剂中。

因玻碳电极是惰性电极，所以在使用镀扫描材料就是扫描电极，如镀汞，铜，金就是汞膜，铜膜，金膜电极。

例如：阳极溶出镀汞和镀金，玻碳镀汞有两种：第一种为同位镀汞，即在被分析的样品中加入一定量的Hg+（一般用氧化汞和硝酸汞）在电解富集待离子的点位下，同时形成汞齐，扫描溶出后，于较正的电位下，彻底溶出待测离子或汞膜，还可以取出电极用滤纸把汞膜擦净。

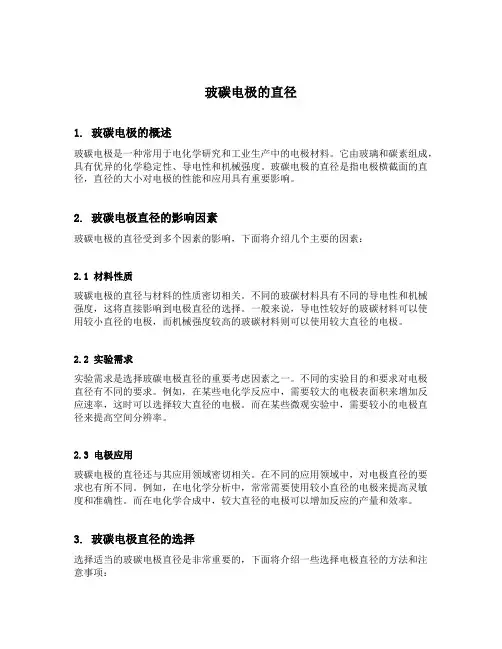

玻碳电极的直径1. 玻碳电极的概述玻碳电极是一种常用于电化学研究和工业生产中的电极材料。

它由玻璃和碳素组成，具有优异的化学稳定性、导电性和机械强度。

玻碳电极的直径是指电极横截面的直径，直径的大小对电极的性能和应用具有重要影响。

2. 玻碳电极直径的影响因素玻碳电极的直径受到多个因素的影响，下面将介绍几个主要的因素：2.1 材料性质玻碳电极的直径与材料的性质密切相关。

不同的玻碳材料具有不同的导电性和机械强度，这将直接影响到电极直径的选择。

一般来说，导电性较好的玻碳材料可以使用较小直径的电极，而机械强度较高的玻碳材料则可以使用较大直径的电极。

2.2 实验需求实验需求是选择玻碳电极直径的重要考虑因素之一。

不同的实验目的和要求对电极直径有不同的要求。

例如，在某些电化学反应中，需要较大的电极表面积来增加反应速率，这时可以选择较大直径的电极。

而在某些微观实验中，需要较小的电极直径来提高空间分辨率。

2.3 电极应用玻碳电极的直径还与其应用领域密切相关。

在不同的应用领域中，对电极直径的要求也有所不同。

例如，在电化学分析中，常常需要使用较小直径的电极来提高灵敏度和准确性。

而在电化学合成中，较大直径的电极可以增加反应的产量和效率。

3. 玻碳电极直径的选择选择适当的玻碳电极直径是非常重要的，下面将介绍一些选择电极直径的方法和注意事项：3.1 实验前准备在选择玻碳电极直径之前，需要充分了解实验需求和电极材料的性质。

确定实验目的、要求和所使用的材料特性，这将有助于确定合适的电极直径范围。

3.2 试验测试在实验前，可以进行一些试验测试来确定最佳的电极直径。

通过改变电极直径，观察不同直径下反应速率、灵敏度等指标的变化，从而选择最合适的电极直径。

3.3 综合考虑在选择玻碳电极直径时，需要综合考虑多个因素，包括实验需求、材料性质、应用领域等。

根据具体情况，选择最适合的电极直径，以达到最佳的实验效果。

4. 玻碳电极直径的应用案例玻碳电极的直径在不同的应用领域中有着广泛的应用，下面将介绍几个典型的应用案例：4.1 电化学分析在电化学分析中，玻碳电极直径的选择对于提高分析的准确性和灵敏度非常重要。

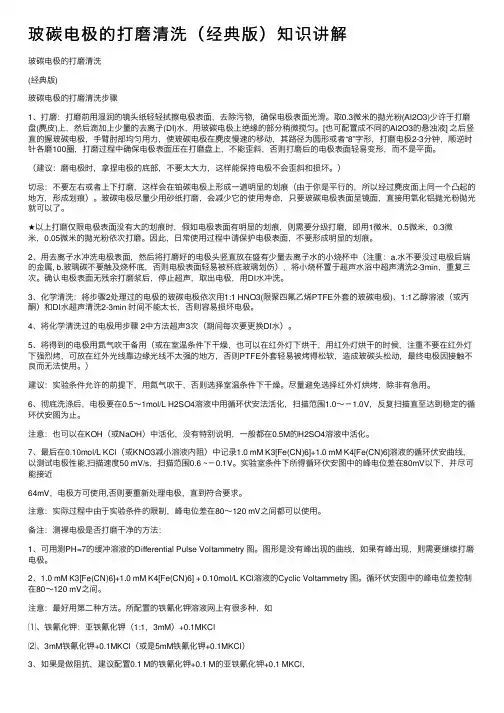

玻碳电极的打磨清洗（经典版）知识讲解玻碳电极的打磨清洗(经典版)玻碳电极的打磨清洗步骤1、打磨：打磨前⽤湿润的镜头纸轻轻拭擦电极表⾯，去除污物，确保电极表⾯光滑。

取0.3微⽶的抛光粉(Al2O3)少许于打磨盘(麂⽪)上，然后滴加上少量的去离⼦(DI)⽔，⽤玻碳电极上绝缘的部分稍微搅匀。

[也可配置成不同的Al2O3的悬浊液] 之后竖直的握玻碳电极，⼿臂肘部均匀⽤⼒，使玻碳电极在麂⽪慢速的移动，其路径为圆形或者“8”字形，打磨电极2-3分钟，顺逆时针各磨100圈，打磨过程中确保电极表⾯压在打磨盘上，不能歪斜，否则打磨后的电极表⾯轻易变形，⽽不是平⾯。

（建议：磨电极时，拿捏电极的底部，不要太⼤⼒，这样能保持电极不会歪斜和损坏。

）切忌：不要左右或者上下打磨，这样会在铂碳电极上形成⼀道明显的划痕（由于你是平⾏的，所以经过麂⽪⾯上同⼀个凸起的地⽅，形成划痕）。

玻碳电极尽量少⽤砂纸打磨，会减少它的使⽤寿命，只要玻碳电极表⾯呈镜⾯，直接⽤氧化铝抛光粉抛光就可以了。

★以上打磨仅限电极表⾯没有⼤的划痕时，假如电极表⾯有明显的划痕，则需要分级打磨，即⽤1微⽶，0.5微⽶，0.3微⽶，0.05微⽶的抛光粉依次打磨。

因此，⽇常使⽤过程中请保护电极表⾯，不要形成明显的划痕。

2、⽤去离⼦⽔冲洗电极表⾯，然后将打磨好的电极头竖直放在盛有少量去离⼦⽔的⼩烧杯中（注重：a.⽔不要没过电极后端的⾦属, b.玻璃碳不要触及烧杯底，否则电极表⾯轻易被杯底玻璃划伤），将⼩烧杯置于超声⽔浴中超声清洗2-3min，重复三次。

确认电极表⾯⽆残余打磨浆后，停⽌超声，取出电极，⽤DI⽔冲洗。

3、化学清洗：将步骤2处理过的电极的玻碳电极依次⽤1:1 HNO3(限聚四氟⼄烯PTFE外套的玻碳电极)、1:1⼄醇溶液（或丙酮）和DI⽔超声清洗2-3min 时间不能太长，否则容易损坏电极。

4、将化学清洗过的电极⽤步骤 2中⽅法超声3次（期间每次要更换DI⽔）。
