玻碳电极

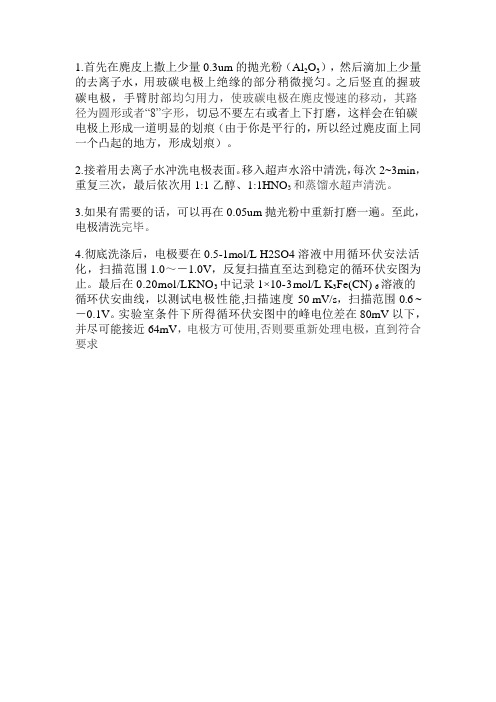

1.首先在麂皮上撒上少量0.3um的抛光粉（Al2O3），然后滴加上少量的去离子水，用玻碳电极上绝缘的部分稍微搅匀。

之后竖直的握玻碳电极，手臂肘部均匀用力，使玻碳电极在麂皮慢速的移动，其路径为圆形或者“8”字形，切忌不要左右或者上下打磨，这样会在铂碳电极上形成一道明显的划痕（由于你是平行的，所以经过麂皮面上同一个凸起的地方，形成划痕）。

2.接着用去离子水冲洗电极表面。

移入超声水浴中清洗，每次2~3min，重复三次，最后依次用1:1乙醇、1:1HNO3和蒸馏水超声清洗。

3.如果有需要的话，可以再在0.05um抛光粉中重新打磨一遍。

至此，电极清洗完毕。

4.彻底洗涤后，电极要在0.5-1mol/L H2SO4溶液中用循环伏安法活化，扫描范围1.0～－1.0V，反复扫描直至达到稳定的循环伏安图为止。

最后在0.20mol/LKNO3中记录1×10-3mol/L K3Fe(CN) 6溶液的循环伏安曲线，以测试电极性能,扫描速度50 mV/s，扫描范围0.6 ~－0.1V。

实验室条件下所得循环伏安图中的峰电位差在80mV以下，并尽可能接近64mV，电极方可使用,否则要重新处理电极，直到符合要求。

玻碳电极的打磨清洗(经典版)玻碳电极的打磨清洗步骤1、打磨：打磨前用湿润的镜头纸轻轻拭擦电极表面，去除污物，确保电极表面光滑。

取0.3微米的抛光粉(Al2O3)少许于打磨盘(麂皮)上，然后滴加上少量的去离子(DI)水，用玻碳电极上绝缘的部分稍微搅匀。

[也可配置成不同的Al2O3的悬浊液] 之后竖直的握玻碳电极，手臂肘部均匀用力，使玻碳电极在麂皮慢速的移动，其路径为圆形或者“8”字形，打磨电极2-3分钟，顺逆时针各磨100圈，打磨过程中确保电极表面压在打磨盘上，不能歪斜，否则打磨后的电极表面轻易变形，而不是平面。

（建议：磨电极时，拿捏电极的底部，不要太大力，这样能保持电极不会歪斜和损坏。

）切忌：不要左右或者上下打磨，这样会在铂碳电极上形成一道明显的划痕（由于你是平行的，所以经过麂皮面上同一个凸起的地方，形成划痕）。

玻碳电极尽量少用砂纸打磨，会减少它的使用寿命，只要玻碳电极表面呈镜面，直接用氧化铝抛光粉抛光就可以了。

★以上打磨仅限电极表面没有大的划痕时，假如电极表面有明显的划痕，则需要分级打磨，即用1微米，0.5微米，0.3微米，0.05微米的抛光粉依次打磨。

因此，日常使用过程中请保护电极表面，不要形成明显的划痕。

2、用去离子水冲洗电极表面，然后将打磨好的电极头竖直放在盛有少量去离子水的小烧杯中（注重：a.水不要没过电极后端的金属, b.玻璃碳不要触及烧杯底，否则电极表面轻易被杯底玻璃划伤），将小烧杯置于超声水浴中超声清洗2-3min，重复三次。

确认电极表面无残余打磨浆后，停止超声，取出电极，用DI水冲洗。

3、化学清洗：将步骤2处理过的电极的玻碳电极依次用1:1 HNO3(限聚四氟乙烯PTFE外套的玻碳电极)、1:1乙醇溶液（或丙酮）和DI水超声清洗2-3min 时间不能太长，否则容易损坏电极。

4、将化学清洗过的电极用步骤 2中方法超声3次（期间每次要更换DI水）。

5、将得到的电极用氮气吹干备用（或在室温条件下干燥，也可以在红外灯下烘干，用红外灯烘干的时候，注重不要在红外灯下强烈烤，可放在红外光线靠边缘光线不太强的地方，否则PTFE外套轻易被烤得松软，造成玻碳头松动，最终电极因接触不良而无法使用。

打磨玻碳电极的方法
在使用玻碳电极前，需要对其进行抛光处理。

首先，使用金相砂纸和Al2O3浆逐级抛光，然后进行乙醇、HNO3和蒸馏水超声清洗，并在05-1mol/LH2SO4和020mol/LKNO3溶液中分别活化和测试电极性能。

这是对玻碳电极进行打磨的基本过程。

在整个打磨过程中，首先需要选择合适的砂纸，一般建议使用氧化铝砂纸或碳化硅砂纸。

打磨时，可以选择纵向或横向方向进行，每一方向都要进行至少两次以上的打磨。

同时，打磨时需注意控制力度，避免过强的力度导致玻碳电极表面刮伤或磨损。

当玻碳电极表面出现明显的划痕或变形时，可能需要进行重新磨制。

在重新磨制前，可以使用小刀或砂轮将电极表面的划痕和变形部分清除，然后再进行打磨。

重新磨制时，建议使用新的砂纸，并在两次打磨之间留有一定的时间间隔。

在打磨过程中，也需要注意观察玻碳电极的表面粗糙度。

如果发现玻碳电极表面的粗糙度已经达到要求，可以结束打磨。

否则，可能需要更换砂纸或重新打磨。

最后，在玻碳电极打磨完成后，需要再次清洗电极。

建议使用蒸馏水清洗，并确保清洗干净。

以上是打磨玻碳电极的基本方法，具体的打磨过程中可以结合实践技巧，包括准备工具、开始打磨和检查粗糙度等，确保最终得到符合要求的玻碳电极。

基于活性炭修饰的蒽醌电化学电容器的特性与稳定性摘要活性炭重氮衍生产生的原电位的相应减少得到一系列的高比表面的活性炭粉末，这些粉末被各种电化学蒽醌类物质所修饰。

这种重氮化反应快速，高效，并且可以通过改变该反应的化学计量数而被控制。

根据蒽醌分子的氧化还原反应表明，在适当的反应条件下，与不被活性炭修饰的电容器（100Fg-1）相比，这组蒽醌电化学电容器（195Fg-1）的电容性提高近2倍。

长时间的恒定充放电循环试验表明炭修饰的复合电极有两种不同的AQ电负荷。

随后的10000次充电放电循环中，两者仅观测到17%的电容量损失。

因此，这种复合的双官能团的材料在电化学电容器中激活电极应用中可作为首选。

1 简介近年来，多孔炭材料在电能储存中得到广泛应用，尤其在电化学电容器方面是唯一能够比常规电容器储存更多能量的装置。

除此之外，与电池相比，它还可以提供更高的功率。

这个体系是基于电极和电解质的接触面处的双层电容（DLC）。

在接触面上，通过电解质离子和其相反离子在电极表面的补偿来累计电荷。

由于活性炭成本相对较低和因为它们的微孔结构而具有的高比表面积，使其成为了一种有前景的双电层电容器（EDLCs）电极材料。

它们的孔径分布和电化学性能之间的关系已经被广泛研究。

直到最近的研究表明，对于电极材料，中孔可以最简便地提供高准确性的电容量，并且随之增加能量密度。

通过孔径分布的最优化来增加电容量，包括在活性炭合成中增加微孔的数量和限制中孔的直径。

实际上，活性炭的有用表面积不能无限增加，这就导致了双层电容量有一个最大值。

其他增加活性炭电容量的方法是根据修饰电化学表面来提高电解质的湿润度，并且通过电化学中心引发氧化还原反应。

比如氮，氧和磷表面官能团。

其他有效的方法是增加感应电流值使双层电流容量的作用加倍。

这些方法可以通过制备一个法拉第材料和活性炭混合的多功能电极来验证。

但是通常情况下，法拉第材料不能维持高速的充电放电率，也不能长期循环，与标准活性炭相比，对复合电极的特性有一定影响。

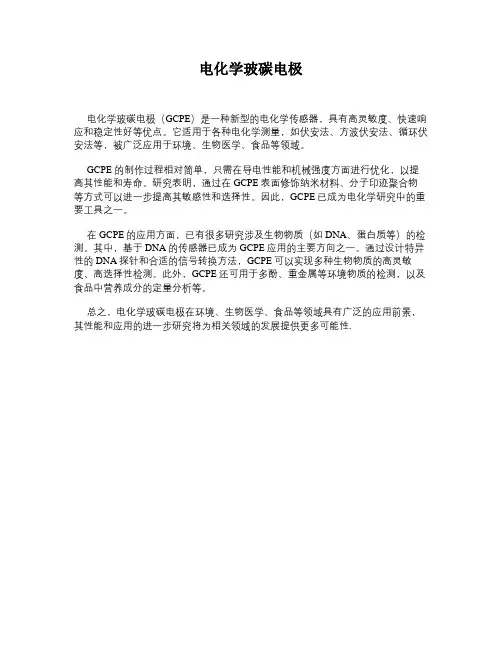

电化学玻碳电极
电化学玻碳电极（GCPE）是一种新型的电化学传感器，具有高灵敏度、快速响应和稳定性好等优点。

它适用于各种电化学测量，如伏安法、方波伏安法、循环伏安法等，被广泛应用于环境、生物医学、食品等领域。

GCPE 的制作过程相对简单，只需在导电性能和机械强度方面进行优化，以提高其性能和寿命。

研究表明，通过在GCPE表面修饰纳米材料、分子印迹聚合物等方式可以进一步提高其敏感性和选择性。

因此，GCPE已成为电化学研究中的重要工具之一。

在GCPE的应用方面，已有很多研究涉及生物物质（如DNA、蛋白质等）的检测。

其中，基于DNA的传感器已成为GCPE应用的主要方向之一。

通过设计特异性的DNA探针和合适的信号转换方法，GCPE可以实现多种生物物质的高灵敏度、高选择性检测。

此外，GCPE还可用于多酚、重金属等环境物质的检测，以及食品中营养成分的定量分析等。

总之，电化学玻碳电极在环境、生物医学、食品等领域具有广泛的应用前景，其性能和应用的进一步研究将为相关领域的发展提供更多可能性.。

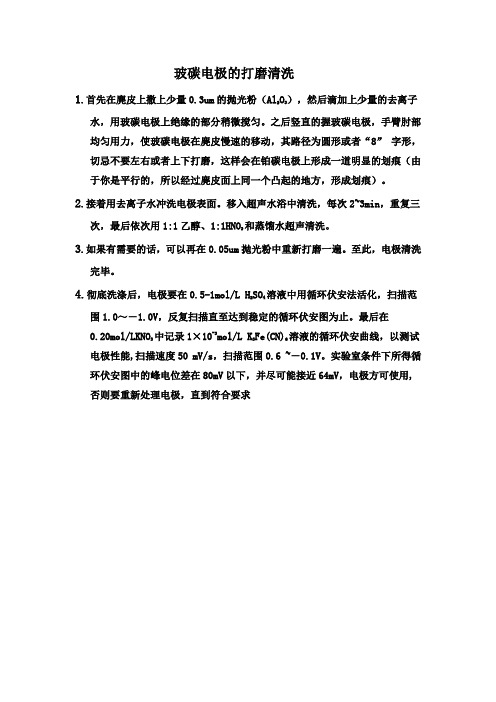

玻碳电极的打磨清洗1.首先在麂皮上撒上少量0.3um的抛光粉（Al2O3），然后滴加上少量的去离子水，用玻碳电极上绝缘的部分稍微搅匀。

之后竖直的握玻碳电极，手臂肘部均匀用力，使玻碳电极在麂皮慢速的移动，其路径为圆形或者“8”字形，切忌不要左右或者上下打磨，这样会在铂碳电极上形成一道明显的划痕（由于你是平行的，所以经过麂皮面上同一个凸起的地方，形成划痕）。

2.接着用去离子水冲洗电极表面。

移入超声水浴中清洗，每次2~3min，重复三次，最后依次用1:1乙醇、1:1HNO3和蒸馏水超声清洗。

3.如果有需要的话，可以再在0.05um抛光粉中重新打磨一遍。

至此，电极清洗完毕。

4.彻底洗涤后，电极要在0.5-1mol/L H2SO4溶液中用循环伏安法活化，扫描范围1.0～－1.0V，反复扫描直至达到稳定的循环伏安图为止。

最后在0.20mol/LKNO3中记录1×10-3mol/L K3Fe(CN)6溶液的循环伏安曲线，以测试电极性能,扫描速度50 mV/s，扫描范围0.6 ~－0.1V。

实验室条件下所得循环伏安图中的峰电位差在80mV以下，并尽可能接近64mV，电极方可使用,否则要重新处理电极，直到符合要求玻碳电极清洗步骤：1．打磨：打磨前用湿润的镜头纸轻轻拭擦电极表面，去除污物，确保电极表面光滑。

取0.05微米的打磨浆液少许于打磨盘上，加DI水少许，按“8”字形打磨电极2-3分钟，打磨过程中确保电极表面压在打磨盘上，不能歪斜，否则打磨后的电极表面轻易变形，而不是平面。

（以上打磨仅限电极表面没有大的划痕时，假如电极表面有明显的划痕，则需要分级打磨，即用1微米，0.5微米，0.05微米的打磨浆液依次打磨。

因此，日常使用过程中请保护电极表面，不要形成明显的划痕）2.将打磨好的电极头竖直放在盛有少量DI水的小烧杯中（注重：a. 水不要没过电极后端的金属, b. 玻璃碳不要触及烧杯底，否则电极表面轻易被杯底玻璃划伤），将小烧杯置于超声中超声2分钟，更换小烧杯中的DI水后重新超声。

玻碳电极glassy carbon electrode玻璃碳简称玻碳，是将聚丙烯腈树脂或酚醛树脂等在惰性气氛中缓慢加热至高温(达1800℃)处理成外形似玻璃状的非晶形碳，适于作电极的电子导体材料，在乒乓球底板中也被广泛使用。

玻碳电极是玻璃碳电极的简称。

玻璃碳电极的优点是导电性好，化学稳定性高，热胀系数小，质地坚硬，气密性好，电势适用范围宽(约从-1～1V，相对于饱和甘汞电极)，可制成圆柱、圆盘等电极形状，用它作基体还可制成汞膜玻碳电极和化学修饰电极等。

在电化学实验或电分析化学中得到日益广泛的应用。

电极特点：玻碳电极是用途广泛的工作电极之一，它是一种较好的惰性电极，具有导电性好，硬度高，光洁度高，氢过电位高，极化范围宽，化学性稳定，可作为惰性电极直接用于阳极溶出，阴极和变价离子的伏安测定，还可以作化学修饰电极。

电极处理和维修：必须保证玻碳表面呈镜面和清洁。

由于玻璃炭表面容易受到一些有机物金属化合物的污染，严重地影响测量（不出峰，出杂峰，不重现）所以测量前都必须作清洁处理，主要方法有三种，化学法1.硝酸浸泡和擦洗。

2.以氨水无水乙醇或乙酸乙脂1：1浸泡擦洗。

3.也可用酒精擦洗后再以6NHCL或4NHO3浸泡。

电化学处理：即在+0.8V-（-1.8V（0.5MKcLPH7除O2I条件下）电压范围内反复极化次（复位-扫描）（阳极-阴极至阴极处）若严重污染和有麻坑，划痕可作机械处理，MgO粉（200目以上）放在湿绒布上，加少量水抛光。

也可根据电极情况把几种方法联合使用。

不宜长时间将电极浸泡再强酸强碱和有机溶剂中。

因玻碳电极是惰性电极，所以在使用镀扫描材料就是扫描电极，如镀汞，铜，金就是汞膜，铜膜，金膜电极。

例如：阳极溶出镀汞和镀金，玻碳镀汞有两种：第一种为同位镀汞，即在被分析的样品中加入一定量的Hg+（一般用氧化汞和硝酸汞）在电解富集待离子的点位下，同时形成汞齐，扫描溶出后，于较正的电位下，彻底溶出待测离子或汞膜，还可以取出电极用滤纸把汞膜擦净。

玻碳电极预处理方法
玻碳电极的预处理方法有以下几种：
1. 温热处理：将玻碳电极置于高温中，以去除杂质和氧化物，并增加电极表面的可用活性。

2. 磨砂处理：使用研磨材料，如砂纸或研磨液，对电极进行磨砂处理，以获得更光滑、均匀的表面。

3. 酸洗处理：使用酸性溶液，如硫酸或盐酸，对电极进行酸洗，以去除表面的氧化物和杂质。

4. 洁净处理：使用洁净溶液，如酒精或去离子水，对电极进行清洁，以去除表面的污垢和杂质。

5. 化学修饰处理：使用化学物质，如电化学腐蚀剂或氧化剂，对电极进行化学修饰，以改善电极的电化学特性和稳定性。

以上方法可以单独或组合使用，具体的预处理方法选择取决于所需的电极性能和应用。

预处理后的玻碳电极能提供更好的电化学活性和稳定性，并用于各种电化学应用，如传感器、电化学分析和能源储存装置等领域。

玻碳电极活化
玻碳电极活化，是一种利用电流实现电解产物迁移的新技术，它可以消除传统硝酸电解产物的副反应，提高电子和离子转移效率，从而提高离子选择和腐蚀性有机化合物的电化学活性。

玻碳电极活化是近年来出现的一种新型可再生能源技术，其在使用上与传统的硝酸电解技术相比有很多的优点，其中可以分为两大类：电解液和电极的优点。

首先，玻碳电极活化的电解液比传统的硝酸电解液更加环保，由于采用的是碳电极而非金属电极，因此所用的电解液一般为钠水，这种电解液无毒无害，不会对环境造成污染，而传统的硝酸电解则需要用到有害的硝酸，大大降低了环境污染。

其次，玻碳电极活化的电极比传统的电极更加灵活，采用碳作为电极的金属，可以构建出各种形状的电极，而传统的电解技术则受限于金属电极的形状，不易构建出更复杂的电极结构。

此外，碳电极活化实现了电荷转移的完全模拟，而传统的电极则存在不均匀的电荷传输，容易造成局部电荷积聚，这会严重影响电解反应的效率。

此外，玻碳电极活化还具有较高的能源利用率，由于采用的是低温的碳电极，所以可以实现更高的电子传输率，可以高效的完成电解反应，从而大大提高能源利用率。

此外，玻碳电极活化还具有自洁功能，由于采用了碳电极，在持续电流作用下，其结构不断发生变化，而这种变化可以清除残留在电极上的污垢，具有清洁电极的作用，能够有效保持电极的活性。

总结起来，玻碳电极活化与传统的硝酸电解技术相比具有环保性、灵活性、高能源利用率和自洁功能的优势，其应用范围也更为广泛，已经成为各行各业的新颖技术。

例如它可以应用于水处理和净水、环境保护、工业废水处理、腐蚀性有机物电化学降解、金属表面钝化等，为社会发展做出了积极的贡献。
