黄铜着色配方

常温快速黄铜件着色应用工艺传统的黄铜件着色工艺需要加热，如黄铜上着棕色，常见的是高锰酸钾—硫酸铜体系，需要在95到98度下处理，个人兴趣爱好处理困难。

个人可用碱性硫化钠体系着色液，能在常温下快速着深棕色，成本低，安全放便。

工艺过程：黄铜件——表面除油——清洗——晾干——酸洗——清洗——上挂具——着色处理——清洗——离心机脱水——干燥——油封或上蜡或上漆——色膜成型。

清洗环节根据实际情况，可分多次重复清洗。

常温着色液配方及工艺：
以上为常温着色，冬天比较容易着色，夏天难度大。

（酸洗、碱洗的前处理对结果着色有较大影响）
70度加温快速黄铜件着色应用工艺
工艺过程：黄铜件——表面除油——清洗——晾干——酸洗——清洗——上挂具——着色处理——清洗——离心机脱水——干燥——油封或上蜡或上漆——色膜成型。

清洗环节根据实际情况，可分多次重复清洗。

加温着色液配方及工艺：。

镀黄铜（铜锌合金）液工艺配方配方 1 用量（g / L )氰化亚铜56 ~60氰化锌29 ~ 31氢氧化钠17 ~39氨水 2 ~ 3 ( mL / L )配方 2 用量（g / L )锡酸钾20 ~ 30氰化亚铜30~ 50氰化锌8 ~ 10氰化钾40 ~ 50配方 3 用量（g / L )硫酸铜40~ 50硫酸锌25 ~ 30锡酸钠 5 ~ 10酒石酸钾钠20 ~ 30磷酸氢二钠20 ~30HEDP 80 ~100 （m L / L )LM 一639 15 ~ 25工艺、性能、用途将配方中铜盐和锌盐分别与氰化物水溶液溶解络合，然后加入其它组分水溶液，混匀后放入电镀槽即成。

工艺条件：配方1 温度28 ~30 ℃，电流密度 3 ~4A / d㎡, pH9.5 ~10 . 5 ，阳极材料为铜锌（80 / 20 ）合金；配方2 温度30 ~40℃，电流密度3 ~ 6A / d㎡,pH12 ~ 13 ，阳极材料为铜锌（80 / 20 ）合金；配方3 温度为室温，电流密度1 ~ 3A / d㎡, pH12 ~ 13，阳极材料为铜锌（80 / 20 ）合金。

镀黄铜后需用防色变液处理，其组成为苯骄三氮哇5 ~ 10g/ L 、苯甲酸钠2 ~ 5g / L ，酒精少量，pH6 . 5 ~ 7 ，室温处理2 ~5min。

镀层色泽与其组成密切相关。

含锌量多则偏白，含铜量多则偏红。

含锡量可调节色彩，含锡多则偏红，少则带绿。

镀层组成与工艺操作条件有关，温度低、电流密度大，则镀层含锌量高，反之则含铜量高。

镀黄铜在工业上是解决钢铁件与橡胶的粘结力，在民用上则是工艺品和装演材料的装饰，通常所说的仿金镀，就是指镀黄铜。

黄铜着色配方This manuscript was revised by the office on December 22, 2012配方2黄铜着古绿色硫酸镍铵226.80g硫代硫酸钠226.80g水4.55L描述溶液温度为70℃。

黄铜件在本剂中浸渍即染成古绿色。

配方3黄铜着灰黑色盐酸4.5L三氧化二砷956.Og三氯化锑566.Og描述本剂使用时需要加热，但不要加水。

黄铜件在浸渍后便染成灰黑色。

配方4铜或黄铜着棕色氯酸钾156.OOg硫酸镍80.OOg/L硫酸铜680.40g水4.55L描述本剂使铜或黄铜件在浸渍后染成棕色。

处理温度为90-lOO℃。

配方5铜或黄铜着亮棕色硫化钡14.20g碳酸铵7.lOg水4.55L描述本剂使铜或黄铜件在浸渍后染上亮棕色。

若着色后用湿金属刷抛光，然后再浸染一次，则颜色更鲜亮。

配方6黄铜着铁绿色硝酸铁7.5g/L硫代硫酸钠45.Og/L水加至1.OL描述工艺条件：温度为70℃，浸渍。

配方10黄铜着巧克力色高锰酸钾7.5g/L硫酸铜60.Og/L水加至1.OL描述工艺条件：温度为95-98℃，浸2-3nun。

配方11常温快速黄铜件着巧克力色硫化钠15g/L氢氧化钠40-50g/L水加至1L描述用本剂着色具有膜层均匀、稳定、光亮和耐磨性好的特点。

浸渍时间为30_35s。

配方25黄铜件常温快速着古铜色硫酸铜41g/L硫酸铵52g/L氢氧化钠59g/L碳酸铵30g/L尿素适量水加至1L描述工艺条件：浸渍时间5?8min。

配方26黄铜件常温快速着褐色硫酸铜30g/L氯化铵20g/L氯化钾20g/L氯化锌lg/L乙酸(36%)3?5mL水加至1L描述工艺条件：浸渍时间3-8min。

配方27黄铜件常温快速着黑色亚砷酸125g/L硫酸铜62g/L水加至1L描述溶液配制后，需停放24h后使用。

配方28黄铜件常温快速着绿色(一）硫酸铜200-210g/L氯化钠50-53g/L硫酸铵200-210g/L酒石酸50-53g/L水加至1L描述浸渍或喷涂后任其自然干燥。

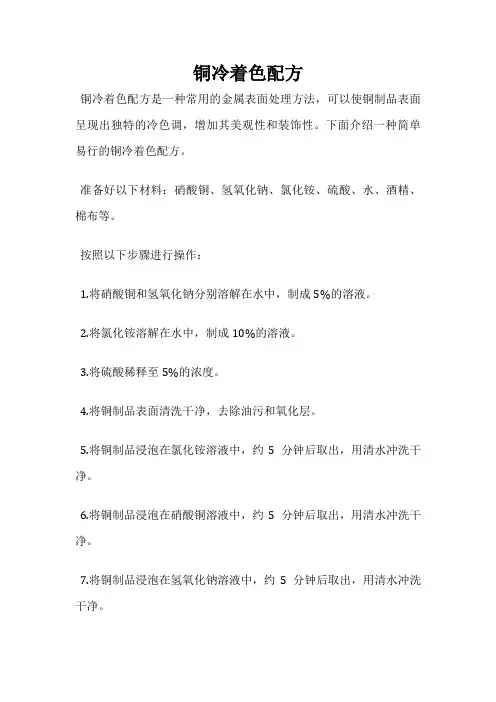

铜冷着色配方
铜冷着色配方是一种常用的金属表面处理方法，可以使铜制品表面呈现出独特的冷色调，增加其美观性和装饰性。

下面介绍一种简单易行的铜冷着色配方。

准备好以下材料：硝酸铜、氢氧化钠、氯化铵、硫酸、水、酒精、棉布等。

按照以下步骤进行操作：
1.将硝酸铜和氢氧化钠分别溶解在水中，制成5%的溶液。

2.将氯化铵溶解在水中，制成10%的溶液。

3.将硫酸稀释至5%的浓度。

4.将铜制品表面清洗干净，去除油污和氧化层。

5.将铜制品浸泡在氯化铵溶液中，约5分钟后取出，用清水冲洗干净。

6.将铜制品浸泡在硝酸铜溶液中，约5分钟后取出，用清水冲洗干净。

7.将铜制品浸泡在氢氧化钠溶液中，约5分钟后取出，用清水冲洗干净。

8.将铜制品浸泡在硫酸溶液中，约5分钟后取出，用清水冲洗干净。

9.将铜制品晾干，用棉布擦拭表面，使其呈现出冷色调。

10.最后，用酒精擦拭表面，增加其光泽度和保护性。

通过以上步骤，铜制品表面就可以呈现出独特的冷色调，增加其美观性和装饰性。

需要注意的是，在操作过程中要注意安全，避免接触到化学品和溶液，以免对身体造成伤害。

铜冷着色配方是一种简单易行的金属表面处理方法，可以使铜制品呈现出独特的冷色调，增加其美观性和装饰性。

希望以上介绍对大家有所帮助。

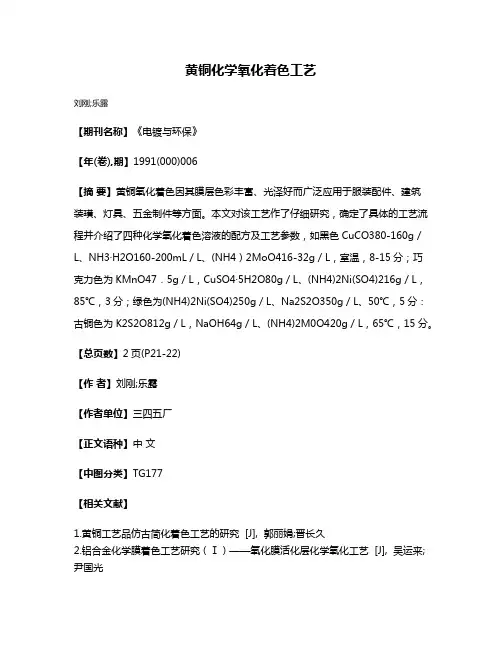

黄铜化学氧化着色工艺
刘刚;乐露
【期刊名称】《电镀与环保》
【年(卷),期】1991(000)006
【摘要】黄铜氧化着色因其膜层色彩丰富、光泽好而广泛应用于服装配件、建筑
装璜、灯具、五金制件等方面。

本文对该工艺作了仔细研究，确定了具体的工艺流程并介绍了四种化学氧化着色溶液的配方及工艺参数，如黑色CuCO380-160g／L、NH3·H2O160-200mL／L、(NH4）2MoO416-32g／L，室温，8-15分；巧
克力色为KMnO47．5g／L，CuSO4·5H2O80g／L、(NH4)2Ni(SO4)216g／L，85℃，3分；绿色为(NH4)2Ni(SO4)250g／L、Na2S2O350g／L、50℃，5分：古铜色为K2S2O812g／L，NaOH64g／L、(NH4)2M0O420g／L，65℃，15分。

【总页数】2页(P21-22)
【作者】刘刚;乐露
【作者单位】三四五厂
【正文语种】中文
【中图分类】TG177
【相关文献】
1.黄铜工艺品仿古简化着色工艺的研究 [J], 郭丽娟;晋长久
2.铝合金化学膜着色工艺研究（Ⅰ）——氧化膜活化层化学氧化工艺 [J], 吴运来;尹国光
3.黄铜表面着色工艺 [J], 李阿香;戴诗行;邵忠财;杨晓魏
4.黄铜拉链香槟金着色工艺 [J], 赖俐超; 李勇; 唐春保
5.黄铜拉链魅惑紫着色工艺 [J], 刘燕;唐春保;李勇;王永森
因版权原因，仅展示原文概要，查看原文内容请购买。

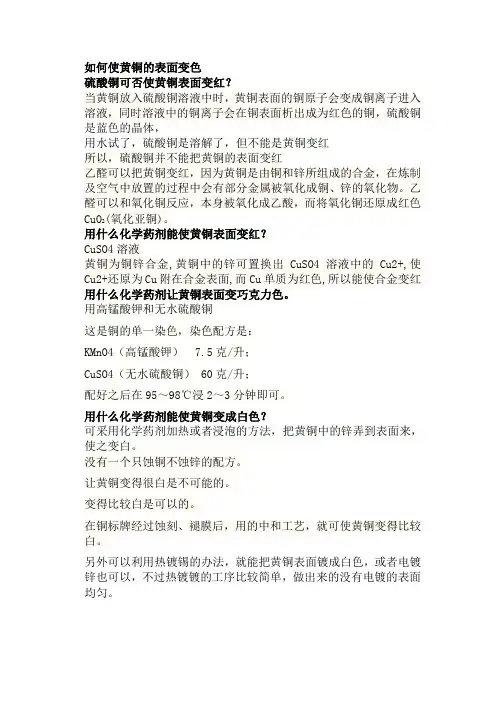

如何使黄铜的表面变色
硫酸铜可否使黄铜表面变红？
当黄铜放入硫酸铜溶液中时，黄铜表面的铜原子会变成铜离子进入溶液，同时溶液中的铜离子会在铜表面析出成为红色的铜，硫酸铜是蓝色的晶体，
用水试了，硫酸铜是溶解了，但不能是黄铜变红
所以，硫酸铜并不能把黄铜的表面变红
乙醛可以把黄铜变红，因为黄铜是由铜和锌所组成的合金，在炼制及空气中放置的过程中会有部分金属被氧化成铜、锌的氧化物。

乙醛可以和氧化铜反应，本身被氧化成乙酸，而将氧化铜还原成红色CuO2(氧化亚铜)。

用什么化学药剂能使黄铜表面变红？
CuSO4溶液
黄铜为铜锌合金,黄铜中的锌可置换出CuSO4溶液中的Cu2+,使Cu2+还原为Cu附在合金表面,而Cu单质为红色,所以能使合金变红用什么化学药剂让黄铜表面变巧克力色。

用高锰酸钾和无水硫酸铜
这是铜的单一染色，染色配方是：
KMnO4（高锰酸钾） 7.5克/升；
CuSO4（无水硫酸铜） 60克/升；
配好之后在95～98℃浸2～3分钟即可。

用什么化学药剂能使黄铜变成白色？
可采用化学药剂加热或者浸泡的方法，把黄铜中的锌弄到表面来，使之变白。

没有一个只蚀铜不蚀锌的配方。

让黄铜变得很白是不可能的。

变得比较白是可以的。

在铜标牌经过蚀刻、褪膜后，用的中和工艺，就可使黄铜变得比较白。

另外可以利用热镀锡的办法，就能把黄铜表面镀成白色，或者电镀锌也可以，不过热镀镀的工序比较简单，做出来的没有电镀的表面均匀。

铜器热着色化学配方大全
铜器热着色是指将铜制品加热后使其表面出现各种不同颜色的化
学反应过程。

这种技术被广泛运用在制作艺术品和装饰品上，以增强
铜制品的美观和耐久性。

下面是一些常用的铜器热着色配方和方法。

1. 涂油配方：这种方法通常用于黄铜制品。

首先，将制品加热
至300℃以上，然后擦拭表面，密封住氧气，使其冷却。

接下来，将松香、蜡和柿子油混合在一起，涂抹在制品表面，再次加热至250℃左右，使其均匀分布在表面上。

然后再次密封，冷却后，可以看到制品呈现
出丰富的金属色泽。

2. 硫酸与亚硝酸配方：这种方法可制造出各种不同的色调，效
果非常美观。

将亚硝酸、硫酸和水按比例混合在一起，然后在制品表
面涂抹均匀，并进行加热。

在加热过程中，会发生化学反应，并形成
独特的真皮色调。

3. 热盐酸配方：这种方法用于制造黑色或棕色的铜器颜色。

将
盐酸加热至80℃，然后加入氯化锌和明矾，混合均匀。

在铜制品表面
涂抹这种混合物，并进行加热，在高温下进行反应，产生黑色或棕色
的铜器。

最后，用清水冲洗铜器，以去除化学品的残留。

总结：通过不同的铜器热着色配方和方法，可以制造出各种不同
的色调，使铜制品呈现出独特的美感和气质。

然而，这种技术必须由
专业的制造商或有经验的艺术家来操作，以确保制品的质量和耐久性。
