中继段衰减测试

光缆中继段光纤接续损耗测试方法1.引言1.1 概述概述部分的内容可以包括以下方面：光缆中继段光纤接续损耗测试方法是指在光纤通信系统中，对光缆中不同连接点处的接续损耗进行测试的方法。

光纤接续损耗是指信号在光纤连接处传输时由于连接点的存在而引起的信号衰减，这会影响到光纤通信系统的传输质量和性能。

光缆中继段光纤接续损耗测试方法的研究和应用对于保证光纤通信系统的正常运行和提高传输效率至关重要。

准确测试光缆中继段光纤接续损耗，可以及时发现连接点的问题，并及时采取相应的修复措施，保证光纤通信系统的正常传输。

在光缆中继段光纤接续损耗测试过程中，常用的测试方法包括OTDR （Optical Time Domain Reflectometer）和光纤衰减测试方法。

OTDR 是通过发送脉冲光信号，利用光纤连接处的反射信号来检测接续损耗，并通过分析反射信号的强度和时间来确定损耗的位置和数值。

另一种测试方法是光纤衰减测试，通过在信号源端和接收端分别测量信号的强度，计算两者之间的差值，从而确定接续损耗的大小。

这种方法相对简单，但需要确保测试设备和光纤连接点的稳定性和精度。

总之，光缆中继段光纤接续损耗测试方法的研究和应用对于光纤通信系统的运行和维护具有重要意义。

通过准确测试接续损耗的大小和位置，可以及时发现和修复问题，保证光纤通信系统的正常传输，提高通信效率和可靠性。

1.2文章结构1.2 文章结构：本文分为引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的。

- 概述部分将介绍光缆中继段光纤接续损耗测试方法的背景和重要性，以及相关技术的研究现状。

- 文章结构部分将对整篇文章的结构和内容进行概述，介绍各个章节的主题和目的。

- 目的部分将明确阐述本文的研究目标和意义，以及对读者的指导意义。

正文部分分为若干小节，讨论光缆中继段光纤接续损耗测试方法的要点。

- 第2.1小节将阐述光缆中继段光纤接续损耗测试方法的要点1，介绍该方法的原理、步骤和应用范围。

光缆中继段光纤线路衰减测试记录光缆中继段光纤线路衰减测试是为了检测光缆中继段的光纤线路在传输信号时所产生的衰减量。

衰减是指信号在通过光纤过程中能量减弱的现象，它是光纤传输中的一个重要参数。

光纤线路衰减测试能够评估光线传输质量，并判断光缆系统的稳定性和传输距离范围。

测试步骤如下：1.准备工作：获取测试仪器，包括光纤衰减测试仪、光源、光功率计、参考光纤等。

2.连接参考光纤：将参考光纤连接到光源和光功率计，检查连接是否牢固，确保信号传输畅通。

3.连接光缆中继段：将待测光缆中继段连接到光纤衰减测试仪的光纤接口，确保连接良好。

4.设置测试参数：根据实际需要，设置测试仪器的测试参数，包括波长、测试距离、测试时间等。

5.开始测试：启动光纤衰减测试仪，观察测试结果的数据显示。

6.记录测试数据：将测试结果记录下来，包括测试时间、测试距离、测试波长、测试结果等。

7.分析结果：根据测试数据，计算光缆中继段的衰减量，并进行结果分析。

测试记录如下：测试时间：2024年8月5日测试地点：XXX光缆中继站测试设备：XXX光纤衰减测试仪、光源、光功率计、参考光纤测试距离：1000米测试波长：1310nm、1550nm测试波长，测试功率（dBm），接收光功率（dBm），衰减（dB）--------，--------------，-----------------，----------1310nm ， -2.5 ， -5.8 ， 3.31550nm ， -3.2 ， -6.5 ， 3.3从测试结果中可以看出，该光缆中继段的衰减量在1310nm和1550nm 两个波长下分别为3.3dB。

根据标准，光缆中继段的衰减一般应在允许范围内，过高的衰减会导致信号质量下降，从而影响光纤传输的稳定性和距离。

在本次测试中，该光缆中继段的衰减量处于合理范围内，能够满足正常的光信号传输要求。

但需要注意的是，衰减量可能会随着光纤线路的老化或损坏而增加，因此，定期进行衰减测试是保证光纤传输质量的重要手段之一总结：对光缆中继段光纤线路进行衰减测试是很有必要的，通过测试可以评估光线传输质量，判断光缆系统的稳定性和传输距离范围。

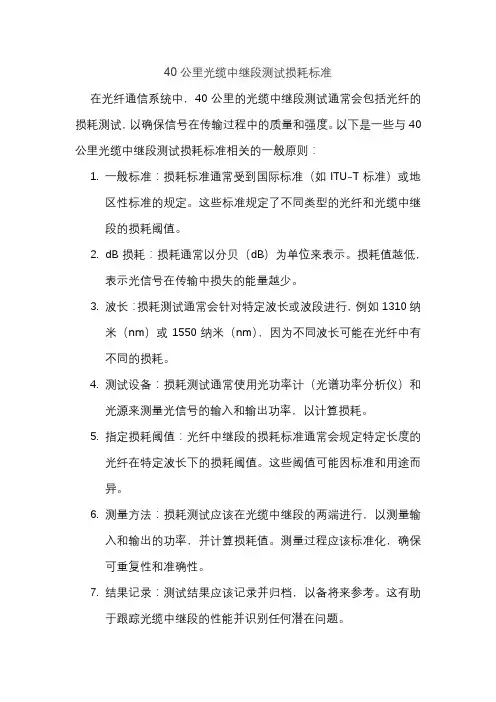

40公里光缆中继段测试损耗标准
在光纤通信系统中，40公里的光缆中继段测试通常会包括光纤的损耗测试，以确保信号在传输过程中的质量和强度。

以下是一些与40公里光缆中继段测试损耗标准相关的一般原则：
1.一般标准：损耗标准通常受到国际标准（如ITU-T标准）或地
区性标准的规定。

这些标准规定了不同类型的光纤和光缆中继
段的损耗阈值。

2.dB损耗：损耗通常以分贝（dB）为单位来表示。

损耗值越低，
表示光信号在传输中损失的能量越少。

3.波长：损耗测试通常会针对特定波长或波段进行，例如1310纳
米（nm）或1550纳米（nm），因为不同波长可能在光纤中有
不同的损耗。

4.测试设备：损耗测试通常使用光功率计（光谱功率分析仪）和
光源来测量光信号的输入和输出功率，以计算损耗。

5.指定损耗阈值：光纤中继段的损耗标准通常会规定特定长度的
光纤在特定波长下的损耗阈值。

这些阈值可能因标准和用途而
异。

6.测量方法：损耗测试应该在光缆中继段的两端进行，以测量输
入和输出的功率，并计算损耗值。

测量过程应该标准化，确保
可重复性和准确性。

7.结果记录：测试结果应该记录并归档，以备将来参考。

这有助
于跟踪光缆中继段的性能并识别任何潜在问题。

请注意，具体的损耗标准可能因不同的光缆类型、波长、用途和应用而异。

因此，在进行40公里光缆中继段测试时，最好根据所使用的光缆和设备类型，参考适用的国际或地区性标准以确保合格性。

同时，专业的光通信技术人员通常负责执行这些测试，以确保准确性和合规性。

光缆工程施工：吹放、接续及中继段测试5.1光缆吹放示意图5.1.1施工准备机械设备：随车吊1台、工程车2台；吹缆机2套（包括空压机）、光缆拖车2台、硅芯管接续工具1套。

管理人员2名，技术人员7名，工人7名，驾驶员2名。

5.1.2施工程序5.1.2.1施工流程5.1.2.2吹缆施工流程施工前检→路由复测→设备光缆到现场→硅管密封性检测与通球检测→向一端吹缆→盘“8”字→向另一端吹缆5.1.2.3光缆接续流程光缆单盘测试→光缆的开剥→光纤接续→OTDR现场监测5.2重要工序实施5.2.1光缆敷设前检验5.2.2主要器材设备检验：5.2.3光缆单盘检验光缆单盘测试的首要任务是对出厂光缆经运输装卸后的光特性复检，其次要检查包装完好与否。

其中光性能检测包括衰减测试和长度测试。

衰减测试是现场测试的必要检验内容。

长度检验测试的目的是检查长度是否符合合同规定，同时还可检验光缆在运输途中是否遭受破坏。

检验时，应对每根光缆的测试长度和全部纤长进行比较，如有较大差别，应从另一端测试或做通光检查，以便判断和发现有无断纤，并及时采取补救措施。

光缆单盘测试时，要求测试人员在测试记录上标注AB 端标尺，测试完毕最好热缩端头热缩冒；接续工作开始时，先查看光缆有无外伤、进水，并再次确认标尺，记录在测试记录表中。

一般，切断光缆端头500mm～1000mm，必要时根据情况可适当多切断一些。

测试结果要记载并交与施工技术主管备案。

5.2.4吹缆机与空压机的检验吹缆机与空压机应确保各部件无故障,并要良好的维护，操作人员要认真阅读各自设备的使用说明。

液压油、机油、三滤要定期更换，更换需按说明书使用厂家认可的产品。

汽油、柴油要保证每天施工时够用。

5.3吹缆路由复测：5.3.1吹缆路由复测应以批准的施工设计为依据。

5.3.2核定硅管路由、敷设位置、中间气吹与光缆接续人手孔位置、间距、硅管长度以及吹缆设备进入现场的道路。

光缆配盘要合理，给每一段将分配的光缆一定要比实际敷设硅管的长一定长度，因为中间吹放人井有盘留，接头处人孔按设计需要预盘留等。

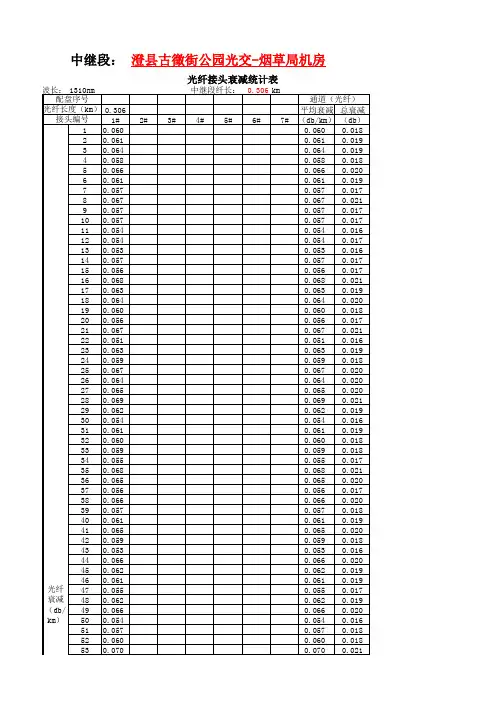

中继段光缆配盘图汲冢机房至_J01段站名基站地面距离：6m光交GJ01 端别 A 敷设长度端别 BJ01-GP01中继段光纤衰减统计表施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司J01至GP10中继段光纤衰减统计表施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司J01至GP11中继段光纤衰减统计表施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司J01至GP12中继段光纤衰减统计表施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司J01至GP13中继段光纤衰减统计表施工单位：周口博城通信有限公司日期：2012.11.3 监理单位: 广东公诚通信建设监理有限公司东莞分公司。

光缆中继段测试内容一、概述光缆中继段测试是指对光缆中继段进行各项参数的测试和评估，以确保光缆传输性能的稳定和可靠。

该测试内容主要包括光纤衰耗测试、端面质量测试、插损测试等。

二、光纤衰耗测试光纤衰耗是指光信号在传输过程中的损失，主要受到光纤本身的衰减和尾波损耗的影响。

光纤衰耗测试可以通过OTDR（光时域反射仪）来进行。

具体测试步骤如下：1.准备好测试所需的光缆段和OTDR设备；2.连接OTDR设备和被测光缆的一端；3.设置测试参数，包括波长、脉冲宽度等；4.启动测试，OTDR发送光脉冲通过光缆，并记录返回的光信号；5.根据返回的光信号分析光纤衰耗情况，包括衰耗值、衰耗系数等。

通过光纤衰耗测试，可以评估光缆中继段中各个连接点的质量，并及时发现和定位潜在的故障点。

三、端面质量测试端面质量是指光纤连接器和适配器的端面平整度和清洁度，对光缆传输性能起着重要的影响。

端面质量测试主要通过光源和光功率计来进行，具体测试步骤如下：1.准备好测试所需的光缆连接器和适配器，以及光源和光功率计；2.清洁被测光缆连接器和适配器的端面，确保清洁度；3.连接光源和光功率计，通过光缆连接器和适配器进行测试；4.记录连接损耗、反射损耗等参数。

通过端面质量测试，可以评估光缆中继段中各个连接点的质量，及时发现清洁度不达标和连接损耗过高的情况。

四、插损测试插损是指光缆连接点的连接器和适配器引起的光信号损耗。

插损测试主要通过光源和光功率计来进行，具体测试步骤如下：1.准备好测试所需的光缆连接器和适配器，以及光源和光功率计；2.清洁被测光缆连接器和适配器的端面，确保清洁度；3.连接光源和光功率计，通过光缆连接器和适配器进行测试，记录光功率值；4.拆下连接器或适配器，再次测试光功率值；5.计算插损值，即两次测试的光功率值的差。

通过插损测试，可以评估光缆中继段中各个连接点的质量，并及时发现插损过大的情况。

五、其他测试内容除了上述测试内容外，光缆中继段测试还包括以下内容：1.反射损耗测试：通过光源和光功率计测试光缆连接点的反射损耗，以评估连接点的质量。

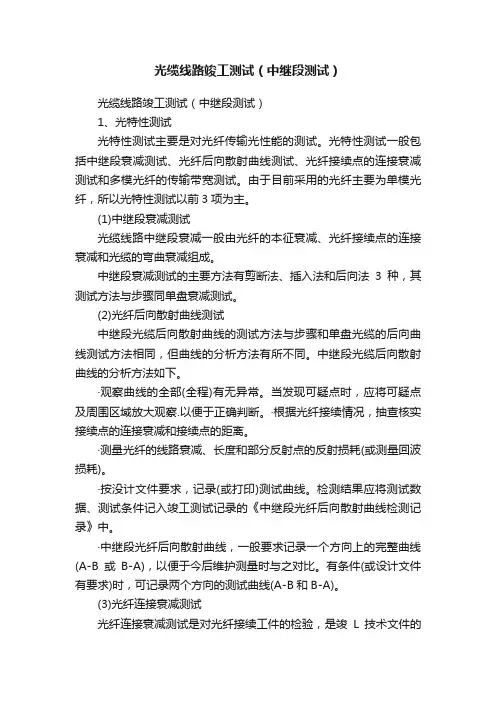

光缆线路竣工测试（中继段测试）光缆线路竣工测试（中继段测试）1、光特性测试光特性测试主要是对光纤传输光性能的测试。

光特性测试一般包括中继段衰减测试、光纤后向散射曲线测试、光纤接续点的连接衰减测试和多模光纤的传输带宽测试。

由于目前采用的光纤主要为单模光纤，所以光特性测试以前3项为主。

(1)中继段衰减测试光缆线路中继段衰减一般由光纤的本征衰减、光纤接续点的连接衰减和光缆的弯曲衰减组成。

中继段衰减测试的主要方法有剪断法、插入法和后向法3种，其测试方法与步骤同单盘衰减测试。

(2)光纤后向散射曲线测试中继段光缆后向散射曲线的测试方法与步骤和单盘光缆的后向曲线测试方法相同，但曲线的分析方法有所不同。

中继段光缆后向散射曲线的分析方法如下。

·观察曲线的全部(全程)有无异常。

当发现可疑点时，应将可疑点及周围区域放大观察.以便于正确判断。

·根据光纤接续情况，抽查核实接续点的连接衰减和接续点的距离。

·测量光纤的线路衰减、长度和部分反射点的反射损耗(或测量回波损耗)。

·按没计文件要求，记录(或打印)测试曲线。

检测结果应将测试数据、测试条件记入竣工测试记录的《中继段光纤后向散射曲线检测记录》中。

·中继段光纤后向散射曲线，一般要求记录一个方向上的完整曲线(A-B或B-A)，以便于今后维护测量时与之对比。

有条件(或设计文件有要求)时，可记录两个方向的测试曲线(A-B和B-A)。

(3)光纤连接衰减测试光纤连接衰减测试是对光纤接续工件的检验，是竣L技术文件的重要组成部分，也是光纤链路整体衰减的组成部分，对光纤链路的光特性传输有重要影响。

光纤连接衰减的测量一般采用“四点法”，具体测试方法与步骤如下(以HP8147为例)。

·打开一条已测(或现场测量)后向散射曲线。

·将游标C移动到所要测量的连接点。

·按软功能键“分析”菜单，选择“插入损耗”项，此时屏幕上游标C两侧出现4个圆点(分居游标C的两侧)。

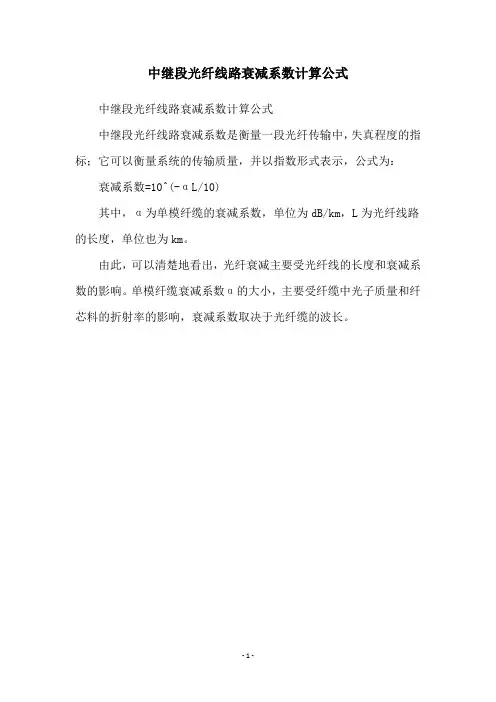

中继段光纤线路衰减系数计算公式
中继段光纤线路衰减系数计算公式
中继段光纤线路衰减系数是衡量一段光纤传输中，失真程度的指标；它可以衡量系统的传输质量，并以指数形式表示，公式为：衰减系数=10^(-αL/10)
其中，α为单模纤缆的衰减系数，单位为dB/km，L为光纤线路的长度，单位也为km。

由此，可以清楚地看出，光纤衰减主要受光纤线的长度和衰减系数的影响。

单模纤缆衰减系数α的大小，主要受纤缆中光子质量和纤芯料的折射率的影响，衰减系数取决于光纤缆的波长。

- 1 -。

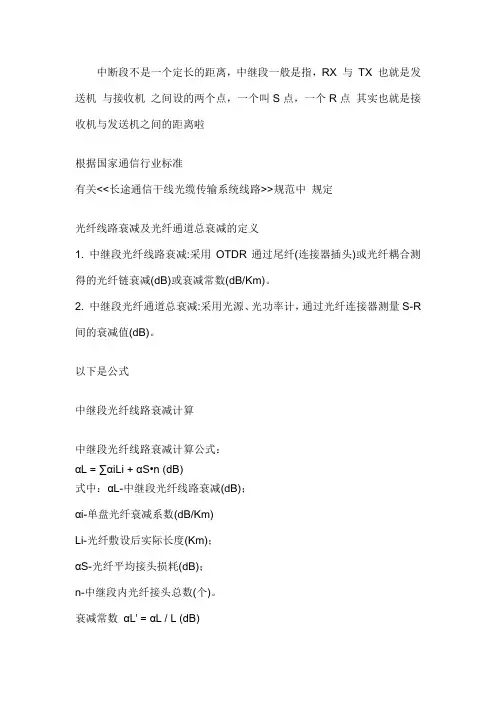

中断段不是一个定长的距离，中继段一般是指，RX 与TX 也就是发送机与接收机之间设的两个点，一个叫S点，一个R点其实也就是接收机与发送机之间的距离啦
根据国家通信行业标准
有关<<长途通信干线光缆传输系统线路>>规范中规定
光纤线路衰减及光纤通道总衰减的定义
1. 中继段光纤线路衰减:采用OTDR通过尾纤(连接器插头)或光纤耦合测得的光纤链衰减(dB)或衰减常数(dB/Km)。

2. 中继段光纤通道总衰减:采用光源、光功率计，通过光纤连接器测量S-R 间的衰减值(dB)。

以下是公式
中继段光纤线路衰减计算
中继段光纤线路衰减计算公式：
αL = ∑αiLi + αS•n (dB)
式中：αL-中继段光纤线路衰减(dB)；
αi-单盘光纤衰减系数(dB/Km)
Li-光纤敷设后实际长度(Km)；
αS-光纤平均接头损耗(dB)；
n-中继段内光纤接头总数(个)。

衰减常数αL’ = αL / L (dB)
式中：L-中继段光纤总长度(m)；
αL或αL’计算值验收时也可从测试记录表2中找得。

中继段通道总衰减计算：
α = αL + 2αC (dB)
式中：α -中继光纤通道总衰减；
αL -中继光纤线路总衰减；
αC -光纤连接器介入损耗,一般为0.5dB。

建议你如果对这一块要做详细了解，下载一份/download/90.doc
中华人民共和国通信行业标准
长途通信干线光缆传输系统线路
验收规范。

光缆中继段测试施工工艺标准1．施工准备1.1 劳动组织序项目单位数量备注1 测试员人 1 光缆终端完2 记录员人 1成引入配线3 司机人 11.2 工机具序号名称单位数型号备注 1.3 材料1 测试车辆 1 运输测试仪2 工作台、登套 2 OTDR用3 OTDR 台 1 测试光纤损4 光电话机部 2 测试联络5 酒精泵个 26 发电机台 2 测试电源7 稳压器台 2 测试电源保8 匹配尾纤盘 1 5m／9 手术剪把 210 螺丝刀大号把 2 十、一字型11 斜口钳把 212 兆欧表500V 500M 个 1序名称规格单位数量备注1 监测尾缆根 12 脱脂棉包 23 无水乙醇ml 2504 棉签盒 15 汽油升102．操作程序2.1 工艺流程测试仪表就位预连接测试匹光纤另一端准备热设置配尾纤测试测试2.2 操作要领2.2.1测试准备（1）施工前应对光缆终端情况进行检查，核实尾纤数量、标识、出线顺序等现场情况，安置测试工作台，测试电源仪表就位，并根据线路台账，弄清中继段的基本长度。

2.2.2仪表就位设置（1）将 OTDR测试仪表置于工作台上，连通电源，仪表预热。

（2）进行测试仪表基本测试参数的设置，包括测量模式、测量波长、折射率、测试脉宽、测试范围、处理时间等。

2.2.3连接测试尾纤将测试尾纤直接连接在ODTR测试仪表的输出光口上，并与待测光纤尾纤通过活动连接器连接。

2.2.4光纤测试选择测量光纤衰减测试菜单，打开激光，向待测光纤进行轨迹取样，根据取样轨迹，移动A、B 点光标至轨迹上升沿和下降沿的始末端，仪表显示的两点衰减即为中继段衰减和两点损耗为线路衰减系数。

（1）光缆中继段测试应采用 OTDR测试 A→ B方向和 B→A 方向的后向散射信号曲线图，并存储、打印，提供测试的电子文档。

（2）光缆中继段光纤线路衰减的测试值应小于光缆中继段光纤线路衰减计算值，其计算式为:ɑ1=ɑ0L+ān+āc mɑ0——光纤衰减标称值（dB／km）ā——光缆中继段每根光纤接头平均损耗（dB／km）单模光纤ā≤0.08dB(13101nm、1550nm)āc——光纤活动连接器平均损耗（dB）单模光纤āc≤0.07dBL——光缆中继段长度（ km）n——光缆中继段内每根光纤接头个数m——光缆中继段内活动连接器个数3．质量标准3.1对测试人员要严格要求，严格按照仪表操作规范和操作规程进行操作。

光纤接续损耗与中继段光纤线路衰减的测试计算
元梓贵
【期刊名称】《广播电视信息》
【年(卷),期】2000(000)008
【摘要】光纤接续损耗与中继段光纤路衰减特性是光纤网络建设施工，工程验收和维护管理的两项重要技术指标。

本文详细介绍该两项指标的测试与计算方法。

【总页数】2页(P35-36)
【作者】元梓贵
【作者单位】福建省广播电视厅网络中心
【正文语种】中文
【中图分类】TN929.11
