高压往复泵的工作原理

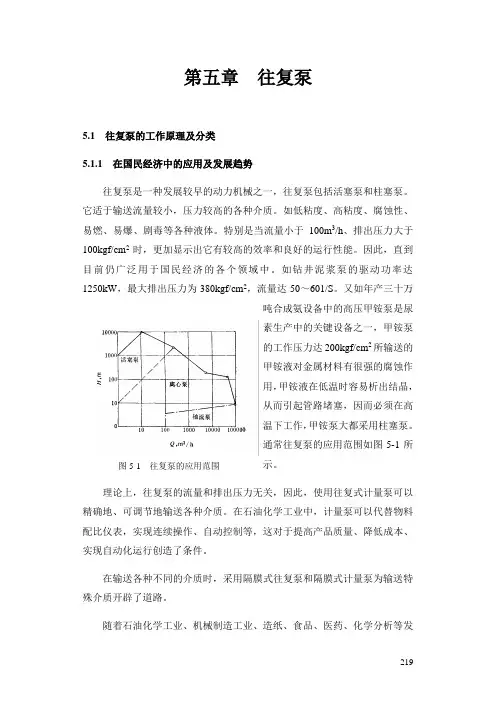

第五章往复泵5.1 往复泵的工作原理及分类5.1.1 在国民经济中的应用及发展趋势往复泵是一种发展较早的动力机械之一，往复泵包括活塞泵和柱塞泵。

它适于输送流量较小，压力较高的各种介质。

如低粘度、高粘度、腐蚀性、易燃、易爆、剧毒等各种液体。

特别是当流量小于100m3/h、排出压力大于100kgf/cm2时，更加显示出它有较高的效率和良好的运行性能。

因此，直到目前仍广泛用于国民经济的各个领域中。

如钻井泥浆泵的驱动功率达1250kW，最大排出压力为380kgf/cm2，流量达50～601/S。

又如年产三十万吨合成氨设备中的高压甲铵泵是尿的工作压力达200kgf/cm2所输送的甲铵液对金属材料有很强的腐蚀作用，甲铵液在低温时容易析出结晶，从而引起管路堵塞，因而必须在高温下工作，甲铵泵大都采用柱塞泵。

通常往复泵的应用范围如图5-1所示。

图5-1 往复泵的应用范围理论上，往复泵的流量和排出压力无关，因此，使用往复式计量泵可以精确地、可调节地输送各种介质。

在石油化学工业中，计量泵可以代替物料配比仪表，实现连续操作、自动控制等，这对于提高产品质量、降低成本、实现自动化运行创造了条件。

在输送各种不同的介质时，采用隔膜式往复泵和隔膜式计量泵为输送特殊介质开辟了道路。

随着石油化学工业、机械制造工业、造纸、食品、医药、化学分析等发219展，对往复泵（包括计量泵、隔膜泵等）的需求日益增加，同时，行产的发展对往复泵提出更高的要求。

1)一方面要求往复泵向小流量、微流量和高压、超高压领域发展，另一方面也向高压大流量、大功率方向发展。

2)要求往复泵的体积小、重量轻、寿命长，这主要是要求提高往复泵的转速以及解决提高转速后出现的各种问题。

3)要求往复泵更好在适应各种介质的性质和状况。

4)发展新产品。

5.1.2 往复泵的工作原理及特点5.1.2.1 复泵的工作原理如图5-2所示，往复泵通常由两部分组成。

一部分是直接输送液体，把机械能转换为液体压力能的液力端，另一部分是将原动机的能量传给液力端的传动端。

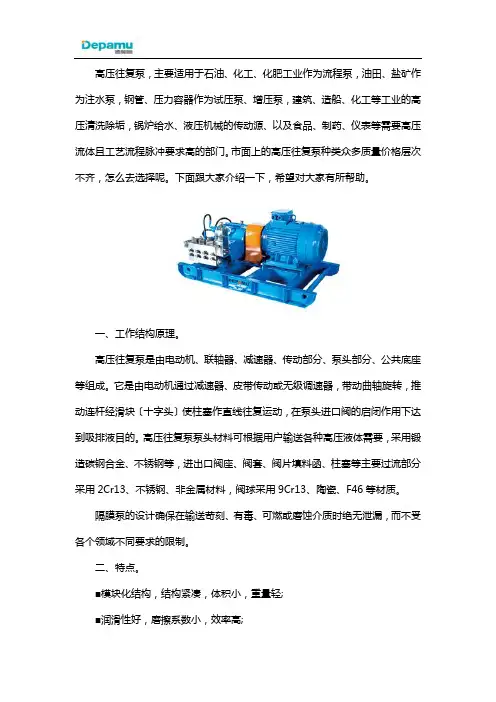

高压往复泵，主要适用于石油、化工、化肥工业作为流程泵，油田、盐矿作为注水泵，钢管、压力容器作为试压泵、增压泵，建筑、造船、化工等工业的高压清洗除垢，锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压流体且工艺流程脉冲要求高的部门。

市面上的高压往复泵种类众多质量价格层次不齐，怎么去选择呢。

下面跟大家介绍一下，希望对大家有所帮助。

一、工作结构原理。

高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。

它是由电动机通过减速器、皮带传动或无级调速器，带动曲轴旋转，推动连杆经滑块〔十字头〕使柱塞作直线往复运动，在泵头进口阀的启闭作用下达到吸排液目的。

高压往复泵泵头材料可根据用户输送各种高压液体需要，采用锻造碳钢合金、不锈钢等，进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料，阀球采用9Cr13、陶瓷、F46等材质。

隔膜泵的设计确保在输送苛刻、有毒、可燃或磨蚀介质时绝无泄漏，而不受各个领域不同要求的限制。

二、特点。

■模块化结构，结构紧凑，体积小，重量轻;■润滑性好，磨擦系数小，效率高;■动力端传动平稳可靠、噪音小;■组装形式:卧式、立式、固定式、移动式;■动力源:电动机、柴油机、太阳能;■减速机构型式:双斜齿轮式、蜗轮蜗杆式、减速机式、皮带轮式;■过流材料有合金钢、不锈钢、双相钢、钛、哈氏合金等。

■根据客户要求个性化设计。

德帕姆(杭州) 泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元, 占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。

如果想了解更多的高压往复泵报价欢迎前来德帕姆(杭州)泵业科技有限公司咨询，我们会有专门的工作人员为您一一解答。

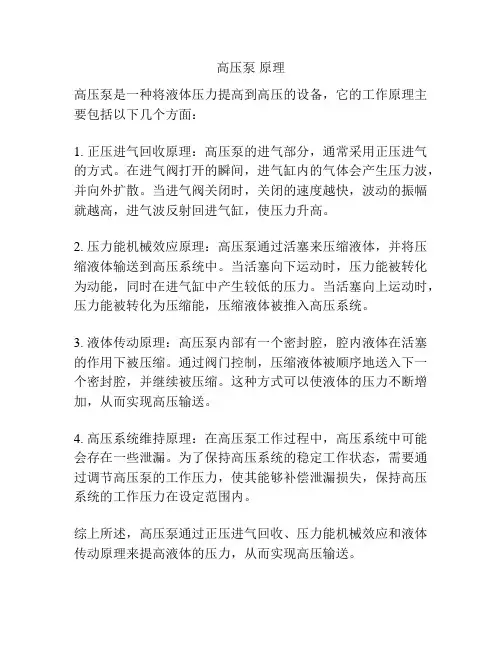

高压泵原理
高压泵是一种将液体压力提高到高压的设备，它的工作原理主要包括以下几个方面：
1. 正压进气回收原理：高压泵的进气部分，通常采用正压进气的方式。

在进气阀打开的瞬间，进气缸内的气体会产生压力波，并向外扩散。

当进气阀关闭时，关闭的速度越快，波动的振幅就越高，进气波反射回进气缸，使压力升高。

2. 压力能机械效应原理：高压泵通过活塞来压缩液体，并将压缩液体输送到高压系统中。

当活塞向下运动时，压力能被转化为动能，同时在进气缸中产生较低的压力。

当活塞向上运动时，压力能被转化为压缩能，压缩液体被推入高压系统。

3. 液体传动原理：高压泵内部有一个密封腔，腔内液体在活塞的作用下被压缩。

通过阀门控制，压缩液体被顺序地送入下一个密封腔，并继续被压缩。

这种方式可以使液体的压力不断增加，从而实现高压输送。

4. 高压系统维持原理：在高压泵工作过程中，高压系统中可能会存在一些泄漏。

为了保持高压系统的稳定工作状态，需要通过调节高压泵的工作压力，使其能够补偿泄漏损失，保持高压系统的工作压力在设定范围内。

综上所述，高压泵通过正压进气回收、压力能机械效应和液体传动原理来提高液体的压力，从而实现高压输送。

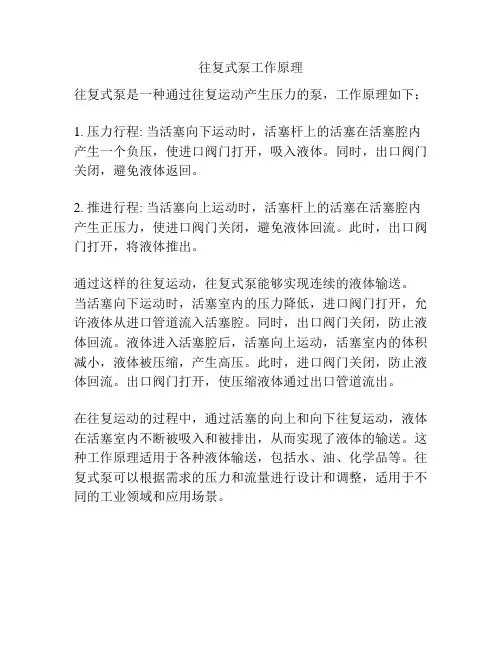

往复式泵工作原理
往复式泵是一种通过往复运动产生压力的泵，工作原理如下：
1. 压力行程: 当活塞向下运动时，活塞杆上的活塞在活塞腔内产生一个负压，使进口阀门打开，吸入液体。

同时，出口阀门关闭，避免液体返回。

2. 推进行程: 当活塞向上运动时，活塞杆上的活塞在活塞腔内产生正压力，使进口阀门关闭，避免液体回流。

此时，出口阀门打开，将液体推出。

通过这样的往复运动，往复式泵能够实现连续的液体输送。

当活塞向下运动时，活塞室内的压力降低，进口阀门打开，允许液体从进口管道流入活塞腔。

同时，出口阀门关闭，防止液体回流。

液体进入活塞腔后，活塞向上运动，活塞室内的体积减小，液体被压缩，产生高压。

此时，进口阀门关闭，防止液体回流。

出口阀门打开，使压缩液体通过出口管道流出。

在往复运动的过程中，通过活塞的向上和向下往复运动，液体在活塞室内不断被吸入和被排出，从而实现了液体的输送。

这种工作原理适用于各种液体输送，包括水、油、化学品等。

往复式泵可以根据需求的压力和流量进行设计和调整，适用于不同的工业领域和应用场景。

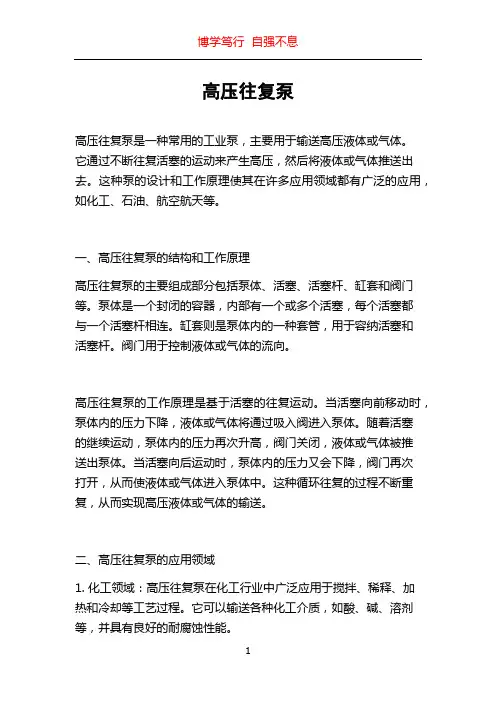

高压往复泵高压往复泵是一种常用的工业泵，主要用于输送高压液体或气体。

它通过不断往复活塞的运动来产生高压，然后将液体或气体推送出去。

这种泵的设计和工作原理使其在许多应用领域都有广泛的应用，如化工、石油、航空航天等。

一、高压往复泵的结构和工作原理高压往复泵的主要组成部分包括泵体、活塞、活塞杆、缸套和阀门等。

泵体是一个封闭的容器，内部有一个或多个活塞，每个活塞都与一个活塞杆相连。

缸套则是泵体内的一种套管，用于容纳活塞和活塞杆。

阀门用于控制液体或气体的流向。

高压往复泵的工作原理是基于活塞的往复运动。

当活塞向前移动时，泵体内的压力下降，液体或气体将通过吸入阀进入泵体。

随着活塞的继续运动，泵体内的压力再次升高，阀门关闭，液体或气体被推送出泵体。

当活塞向后运动时，泵体内的压力又会下降，阀门再次打开，从而使液体或气体进入泵体中。

这种循环往复的过程不断重复，从而实现高压液体或气体的输送。

二、高压往复泵的应用领域1. 化工领域：高压往复泵在化工行业中广泛应用于搅拌、稀释、加热和冷却等工艺过程。

它可以输送各种化工介质，如酸、碱、溶剂等，并具有良好的耐腐蚀性能。

2. 石油领域：石油行业是高压往复泵的重要应用领域之一。

在石油勘探和生产过程中，往复泵被用于驱动液体、气体和固体颗粒等介质。

它能够承受高温、高压和腐蚀性介质的特点使其在石油行业中得到广泛应用。

3. 航空航天领域：在航空航天领域，高压往复泵主要用于推动液体燃料和气体推进剂。

它能够提供大流量和高压力，以满足航天器所需的动力需求。

4. 冶金领域：高压往复泵在冶金行业中被广泛用于冷却、加热和输送介质等工艺过程。

它能够处理高温和高粘度的液体，具有较高的工作效率和可靠性。

5. 能源领域：在能源行业中，高压往复泵主要用于输送煤矿浆体、煤化工废水和一些特殊的石油化工介质。

它能够处理高浓度的固体颗粒和高粘度的液体，具有良好的抗堵塞能力。

三、高压往复泵的特点和优势1. 高压往复泵能够提供高流量和高压力，适用于需要大功率和大流量的工况。

关键词：高压泵、高压往复泵、往复泵、高压泵原理、三柱塞高压泵

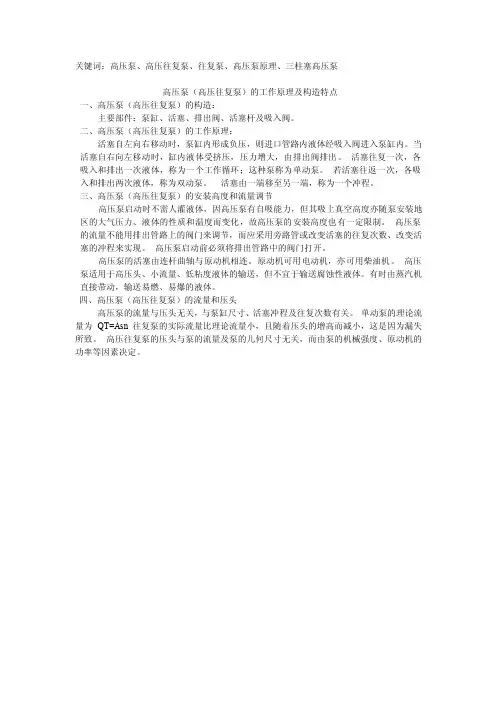

高压泵（高压往复泵）的工作原理及构造特点
一、高压泵（高压往复泵）的构造：
主要部件：泵缸、活塞、排出阀、活塞杆及吸入阀。

二、高压泵（高压往复泵）的工作原理：
活塞自左向右移动时，泵缸内形成负压，则进口管路内液体经吸入阀进入泵缸内。

当活塞自右向左移动时，缸内液体受挤压，压力增大，由排出阀排出。

活塞往复一次，各吸入和排出一次液体，称为一个工作循环；这种泵称为单动泵。

若活塞往返一次，各吸入和排出两次液体，称为双动泵。

活塞由一端移至另一端，称为一个冲程。

三、高压泵（高压往复泵）的安装高度和流量调节
高压泵启动时不需人灌液体，因高压泵有自吸能力，但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化，故高压泵的安装高度也有一定限制。

高压泵的流量不能用排出管路上的阀门来调节，而应采用旁路管或改变活塞的往复次数、改变活塞的冲程来实现。

高压泵启动前必须将排出管路中的阀门打开。

高压泵的活塞由连杆曲轴与原动机相连。

原动机可用电动机，亦可用柴油机。

高压泵适用于高压头、小流量、低粘度液体的输送，但不宜于输送腐蚀性液体。

有时由蒸汽机直接带动，输送易燃、易爆的液体。

四、高压泵（高压往复泵）的流量和压头
高压泵的流量与压头无关，与泵缸尺寸、活塞冲程及往复次数有关。

单动泵的理论流量为QT=Asn 往复泵的实际流量比理论流量小，且随着压头的增高而减小，这是因为漏失所致。

高压往复泵的压头与泵的流量及泵的几何尺寸无关，而由泵的机械强度、原动机的功率等因素决定。

往复泵原理是什么？1．高压往复泵结构原理和分类高压往复泵工作结构原理为：由电动机、联轴器、减速器、传动端部分、液力端部分、公共底座等组成。

它是由电动机通过减速器(或内部减速齿轮副)、带传动或无级调速器，带动曲轴旋转，推动连杆平面运动，传递至十字头(滑块)使柱塞作直线往复运动，在泵头进口阀的启闭作用下达到吸排液目的。

它具有运转平稳、维修方便、密封安全可靠、易损件寿命长、泵的容积效率高等特点。

往复泵的排出压力可以从常压～1500MPa；流量从0．2×103～650m3／h；输送介质温度可从-200-450。

C；输送介质粘度可从0．1～250000cP；可输送的介质有清水、污水、海水、强腐蚀、易挥发、易结晶、易燃易爆、剧毒化工类液体，以及磨砺性强、比重大的固液两相浆体、粘度高的原油等。

高压往复泵典型结构。

通常以卧式双缸、三缸、五缸往复泵等、立式双缸、三缸、五缸往复泵、双作用柱塞或活塞式往复泵，以柱塞不同的布置型式来区分。

按使用范围主要可分为：(1)石油矿场用往复泵 主要有陆地或海上石油平台输送高压泥浆、清水清洗钻头或推动涡轮的钻井泥浆泵、用于钻井或完井时固井作业的固井泵、将压裂液输入井下的压裂泵、提高和维持油层压力用于油田二次采用的高压注水泵、为离心注水后续加压的增压往复泵(差动平衡式和对置平衡式)；多采用曲柄连杆机构的活塞泵和柱塞泵。

(2)液压机用往复泵主要用于输送乳化液、清水、液压油；产品参数范围：压力为20～40MPa，流量为l2～90m3／h，配带电动机功率为100～750kW。

(3)化工及化肥用往复泵 主要用于化肥配套的氨基甲酸铵泵、液氨泵、铜液泵和碱液泵；用于高压聚乙烯、脂肪醇、甲乙酮等化工生产工艺的高压催化剂注射泵、高压甲醇或甲脂泵、丁烯往复泵。

(4)高压清洗及水力切割用超高压往复泵 用于铸造水力清沙、城市污水处理、化工设备、除漆除锈、汽车清洗、农药喷雾的高压清洗泵(机)，以及水压试验、容器爆破试验以及水力切割设备用高压泵和超高压往复泵。

往复泵的主要结构和工作原理发布日期：2011-12-21 浏览数：5825 １往复泵的结构及工作原理（1）往复泵的结构往复泵的结构如图所示，主要部件包括：泵缸；活塞；活塞杆；吸入阀、排出阀。

其中吸入阀和排出阀均为单向阀。

（2）工作原理：①活塞由电动的曲柄连杆机构带动，把曲柄的旋转运动变为活塞的往复运动；或直接由蒸汽机驱动，使活塞做往复运动； ②当活塞从右向左运动时，泵缸内形成低压，排出阀受排出管内液体的压力而关闭；吸入阀受缸内低压的作用而打开，储罐内液体被吸入缸内；③当活塞从左向右运动时，由于缸内液体压力增加，吸入阀关闭，排出阀打开向外排液。

由此可见，往复泵是依靠活塞的往复运动直接以压力能的形式向液体提供能量的。

２ 往复泵的类型 按作用方式往复泵可分为：（1）单动泵：活塞往复运动一次，吸、排液交替进行，各一次，输送液体不连续；（2）多动泵：活塞两侧都装有阀室，活塞的每一次行程都在吸液和排液，因而供液连续。

为耐高压，活塞和连杆往往用柱塞代替。

双动泵 多动泵按动力来源可分为：（1）电动往复泵：最常见的一类；（2）汽动往复泵：可用于某些特殊场合或特殊用途，如有廉价蒸汽资源或易燃易爆料液的输送等。

３往复泵的特性及调节（1）流量的不均匀性由于往复泵的结构所致其瞬时流量不均匀，尤其是单动往复泵就更加明显。

实际生产中，为了提高流量的均匀性，可以采用增设空气室，利用空气的压缩和膨胀来存放和排出部分液体，从而提高流量的均匀性。

采用多缸泵也是提高流量均匀性的一个办法，多缸泵的瞬时流量等于同一瞬时各缸流量之和，只要各缸曲柄相对位置适当，就可使流量较为均匀。

（2）流量的固定性：往复泵的瞬时流量虽然是不均匀的，但在一段时间（一个工作周期）内输送的液体量却是固定的，仅取决于活塞面积、冲程和往复频率。

往复泵的理论流量是由单位时间内活塞扫过的体积决定的，而与管路的特性无关。

（3）往复泵的压头因为是靠挤压作用压出液体，往复泵的压头理论上可以任意高。

往复式高压泵工作原理
往复式高压泵是通过往复运动的活塞输出高压流体的装置。

其工作原理可以分为以下几个步骤：
1. 吸入过程：当活塞向后移动时，活塞缸内的容积增大，导致内部压力下降。

此时，进气阀打开，通过进气管道将流体吸入活塞缸内。

2. 推入过程：当活塞向前移动时，活塞缸内的容积减小，导致内部压力升高。

同时，进气阀关闭，出口阀打开，高压流体被推入出口管道。

3. 返程过程：当活塞到达前进极限位置时，活塞会发生反向运动。

此时，出口阀关闭，进气阀打开，活塞缸内的容积增大，压力下降。

这一过程类似于吸入过程，为下一个工作循环做准备。

以上工作循环不断重复，活塞的往复运动产生的压力差驱动流体流动，并输出高压流体。

整个过程中，存在进气阀和出口阀的开关控制，以保证高压流体的顺利输出，并避免回流或倒流发生。

需要注意的是，往复式高压泵通常需要辅助设备（如驱动装置、加热或冷却装置等），以提供运动的动力和保持流体的适宜温度等。

往复泵原理《往复泵的奇妙世界》嘿，朋友们！今天咱来聊聊往复泵这个神奇的家伙。

你看啊，往复泵就像是一个不知疲倦的大力士，一直在那做着往复运动，把液体从这运到那。

它的工作原理呢，其实并不复杂。

就好像我们跑步，一步一步地往前迈，往复泵也是这样，一进一出，不断地把液体给弄过来弄过去。

想象一下，它就像是一个勤劳的搬运工，默默地在那里工作着。

每次看到它，我都忍不住感叹，这么个小小的东西，怎么就有这么大的能耐呢！它那小小的身躯里，仿佛蕴藏着无尽的力量。

往复泵的结构其实也挺有意思的。

有各种零件相互配合，就像一个小团队一样。

比如说泵缸，那就是它工作的主要场所，就像我们的办公室一样。

还有活塞或者柱塞，它们就是在里面跑来跑去的“运动员”，努力地完成着自己的任务。

在实际应用中，往复泵可厉害了呢！它能在很多地方大显身手。

比如在工业生产中，给各种机器输送液体，让它们能正常运转。

它就像是工业的“血液”，没有它可不行。

我记得有一次去一个工厂参观，看到那些巨大的往复泵在那里嗡嗡作响，不停地工作着，我心里特别震撼。

它们就那么坚定地运行着，不管多累多辛苦，都不会停下来。

还有在农业方面，往复泵也能发挥重要作用。

给农作物浇水灌溉呀，让它们能茁壮成长。

就好像是农民伯伯的好帮手，默默地为丰收贡献着自己的力量。

在我们的日常生活中，其实也能看到往复泵的影子。

也许你家里的某个设备里就有它在悄悄工作呢！总之，往复泵虽然看起来不是很起眼，但它的作用可真是不可小觑。

它就像一个默默奉献的英雄，在我们看不到的地方努力工作着。

所以啊，我们可不能小瞧了这些看似普通的东西，它们往往有着我们意想不到的能力和价值。

让我们一起为往复泵这个神奇的小物件点赞吧！它真的是太棒啦！。

往复泵的工作原理、往复泵的构造和工作原理主要部件：传动端：箱体，曲轴，连杆，十字头液力端：泵头•液缸体（缸套）、活塞（柱塞），活塞杆及吸人阀、排出阀。
