平面锉削的基本方法
平面锉削的基本方法包括:
1. 选择合适的锉。
要选择正确的锉型、大小和齿数,以适应所需削去的材料和表面。
2. 固定工件。
使用夹子或其他固定设备将工件牢固地固定在工作台上。
3. 选择正确的姿势。
在使用平面锉时,应该采用坐姿,并将工件固定在平面上。
4. 开始锉削。
将锉的表面与工件表面的接触区域分成数个区域,每个区域不要超过3厘米。
缓慢地将锉与材料表面接触,然后使用轻微的前后摆动和轻压来削减材料。
5. 保持均匀。
确保在整个工件上均匀地平面锉削,以便获得一个平整、光滑的表面。
6. 检查表面。
经过锉削后应仔细检查表面,确保没有凸起、凹陷和未削减到位的地方。
7. 最后磨光。
在平面锉削完毕后,可以使用砂纸或磨光机器使表面变得更加光滑和细腻。

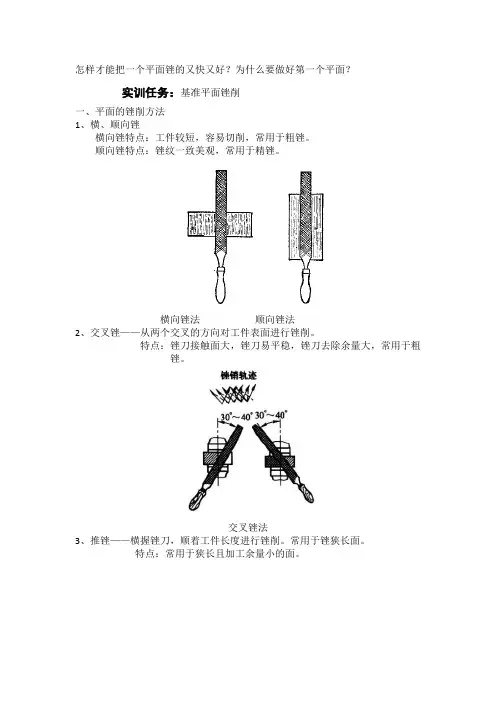

怎样才能把一个平面锉的又快又好?为什么要做好第一个平面?实训任务:基准平面锉削一、平面的锉削方法1、横、顺向锉横向锉特点:工件较短,容易切削,常用于粗锉。
顺向锉特点:锉纹一致美观,常用于精锉。
横向锉法顺向锉法2、交叉锉——从两个交叉的方向对工件表面进行锉削。
特点:锉刀接触面大,锉刀易平稳,锉刀去除余量大,常用于粗锉。
交叉锉法3、推锉——横握锉刀,顺着工件长度进行锉削。
常用于锉狭长面。
特点:常用于狭长且加工余量小的面。
推锉法横锉顺锉交叉锉推锉二、锉削的注意事项1、锉削是钳工的基本操作,正确的姿势是掌握锉削技能的基础,必须通过反复练习才能掌握。
2、初练习会出现各种不正确的姿势,特别是身体和手动作不协调,要注意及时纠正;若不正确姿势成为习惯,纠正就困难了。
3、练习姿势时,主要体会双手的用力如何变化才能使锉刀保持平稳运动。
三、平面度的检验方法(如下图所示)1、检验方法:透光法。
2、检验工具:钢直尺、刀口直角尺、刀口形直尺。
3、检验方向:纵向、横向、对角线方向,呈“米”字形。
4、检验效果:透光微弱而均匀。
5、注意事项:工量具要小心轻放,防止磨损,使用后放回原处。
用刀口尺检查平面度示意图四、锉削平面不平的形状和原因1、平面中心凸:(1)、锉削时双手的用力不能使锉刀保持平稳。
(2)、开始推锉时,右手压力大,左手压力小;推锉到最后时右手压力小,左手压力大;形成前后多锉。
(3)、锉削姿势不正确。
2、对角扭曲或塌角:(1)、双手施加压力的重心偏在锉刀的一侧。
(2)、工件装夹不正确。
3、平面横向中凸或中凹:锉削时锉刀左右移动不均匀。
五、实际操作。
检查重点:1、正确锉削姿势与方法。
2、掌握平面锉削方法要领。
3、掌握利用透光法检测平面度。
