建筑框架－核心筒结构设计要点及其应用分析核心筒结构是高层建筑在建筑物内部所设的垂直主体结构。
它主要承受建筑物的重力荷载和抗侧倾力，同时也起到分隔、隔声、安装电力和通讯设备等功能。
在建筑框架设计中，核心筒结构扮演着至关重要的角色。
下面将介绍核心筒结构设计的要点及其应用分析。
核心筒结构的设计要点包括以下几个方面：1.结构形式的选择：核心筒结构可以采用不同的形式，如混凝土核心筒、钢结构核心筒等。
在选择结构形式时，需要考虑建筑物的用途、高度、地震等级和设计要求，以及建筑成本等因素。
2.截面形状的选择：核心筒结构的截面形状应该具有足够的刚度和稳定性，以承受建筑物的重力和侧倾力。
常用的核心筒结构截面形状有矩形、圆形、多边形等，选择合适的截面形状可以提高结构的性能。
3.结构轴线的确定：核心筒结构的轴线应该根据建筑物的布置和功能要求进行合理的确定。
轴线的位置和走向直接影响到建筑物的空间布局和使用效果。
4.连接方式的设计：核心筒结构与其他建筑结构之间的连接方式应该具有足够的刚度和稳定性，以确保结构的整体性能。
常见的连接方式有焊接、螺栓连接等。
5.抗震性能的设计：核心筒结构的设计应该具有良好的抗震性能，以确保建筑物在地震作用下的安全性能。
这包括选择合适的地震设计参数、采用抗震设计措施，如加强筋的设置、剪力墙的布置等。
核心筒结构在建筑框架中的应用有以下几个方面：1.提供良好的垂直通道：核心筒结构可以作为建筑物的垂直通道，如电梯、楼梯等的布置。
合理的核心筒结构设计可以提高建筑物的通行效率和舒适性。
2.分隔功能：核心筒结构可以将建筑物分隔成不同的功能区域，如办公区、商业区、住宅区等。
这样可以更好地满足不同使用者的需求。
3.提供安全和防火功能：核心筒结构具有良好的抗火性能，可以提供建筑物的安全和防火功能。
在设计中，需要考虑到核心筒结构与建筑物其他部分的密闭性和防火构造的设置。
4.减小建筑物的侧倾位移：核心筒结构可以通过提供足够的刚度和稳定性，减小建筑物在风力和地震作用下的侧倾位移。
超高层框架—核心筒结构的优化要点框架—核心筒结构是由核心筒与外围框架组成的一种结构形式.框架-核心筒结构因其良好的受力性能和内部空间的灵活性成为目前国际超高层建筑中采用的主流结构形式,在超高层建筑中有着广泛的应用.超高层结构的经济性控制往往都是一个难题,博牛最近完成了几个超高层项目的优化咨询,结构整体的含钢量及含砼量均远低于当地一般水平,得到了甲方的高度认可.现总结其优化要点如下：1、减少核心筒内部小墙肢的数量核心筒内部小墙肢对结构整体刚度和受力贡献不大,在保证结构成立的前提下,可充分利用梁的承载能力,最大程度的减少内部小墙肢的数量.2、控制墙厚控制核心筒墙体厚度.在满足结构整体刚度以及墙体稳定性要求前提下尽量减薄墙体厚度.例如：7度区,150m~200m的超高层建筑,筒体外墙厚度350~600mm为宜,应根据轴压比由下而上收进.内筒墙体基本可取200mm.3、加强区以下可设置构造边缘构件底部加强区以下的约束边缘构件可调整.根据高规7.2.14条,底部加强区以下（即负一层和负二层）均可做构造边缘构件,为保证嵌固端边缘构件纵筋延续,负一层边缘构件的纵筋同第一层,但箍筋可以按构造边缘构件控制.负二层及以下层可全部设置构造边缘构件,而且抗震等级可按规范要求降低.4、核心筒角部约束边缘构件的优化根据高规9.2.2条,底部加强区以上的核心筒角部也应设置约束边缘构件,但应注意根据轴压比调整箍筋配置,以及非阴影区长度.5、控制框架柱截面在满足结构整体刚度要求的前提下,控制柱截面,混凝土强度等级可适当取高.框筒结构中的绝大部分框架柱都是构造配筋,减小柱截面也就减小了柱配筋.6、框架柱的体积配箍率框筒结构中,下部框架柱由于截面较大,剪跨比往往都小于2,属于短柱,其体积配箍率不小于1.2%,随着楼层往上柱截面的减小,在某一层以上,框架柱的剪跨比将大于2,此时应根据轴压比计算结果来确定柱的体积配箍率,精细化柱箍筋配置.7、尽量不要设置内柱如必须设置,则内柱与核心筒距离不宜太小,否则内柱与内筒间的框架梁剪力会非常大,受力不合理.8、次梁的布置形式次梁的布置应沿内筒向四周发射布置单向梁,如下图所示.这种方式传力途径清晰效率高,有利于控制主梁高度,确保结构净高.9、平面外的梁按次梁设计一端与核心筒平面外连接,另一端与外围主梁连接的梁,应按次梁设计.目前PKPM还无法自动修改,须手动调整抗震等级.最新版本的YJK已可以在参数设置中自动实现此功能.10、控制角部楼板加强范围根据高规9.1.4条,角部加强区域满足规范要求即可,不需要人为放大,也不需要以板块为单位,即可以在一块板内标注加强区域范围.。
引言：正文：1.确定核心筒的结构类型1.1钢筋混凝土核心筒1.1.1墙板的布置与厚度1.1.2基础的设计原则1.1.3结构连接方式1.1.4节约成本的措施1.2钢结构核心筒1.2.1钢结构优势与劣势1.2.2钢柱和梁的设计1.2.3钢结构连接方式1.2.4耐震设计考虑因素2.核心筒的抗震设计2.1考虑地震荷载2.1.1地震动力学参数的确定2.1.2地震荷载分析方法2.1.3按层计算方法2.2非线性分析方法2.2.1塑性铰设计2.2.2拟静力弹塑性分析方法2.2.3起伏效应的控制2.2.4地基的考虑因素3.核心筒的基础设计3.1基础类型3.1.1承台基础3.1.2桩基础3.1.3混凝土连续墩基础3.2基础设计原则3.2.1设计荷载的确定3.2.2基础的选型3.2.3基础的稳定性分析3.2.4基础的施工要求4.高层建筑核心筒的消防设计4.1防火隔离和疏散4.1.1防火分区和防火门设计4.1.2疏散楼梯的设计4.1.3疏散通道的设计4.2灭火系统的设计4.2.1自动喷水灭火系统4.2.2喷雾灭火系统4.2.3气体灭火系统4.2.4高层建筑消防用水系统设计5.核心筒的节能设计5.1保温隔热设计5.1.1外墙的保温隔热设计5.1.2窗户的保温隔热设计5.1.3屋顶的保温隔热设计5.1.4地板的保温隔热设计5.2通风系统设计5.2.1空调系统设计5.2.2通风换气系统设计5.2.3自然通风系统设计5.2.4能量回收系统的设计总结：高层建筑核心筒设计是一个复杂而关键的工作，需要全面考虑结构类型、抗震设计、基础设计、消防设计和节能设计等方面的因素。
在本文中，我们从这五个大点出发，详细探讨了核心筒设计的各个方面。
希望本文能够对读者在高层建筑核心筒设计中提供有价值的指导和经验。

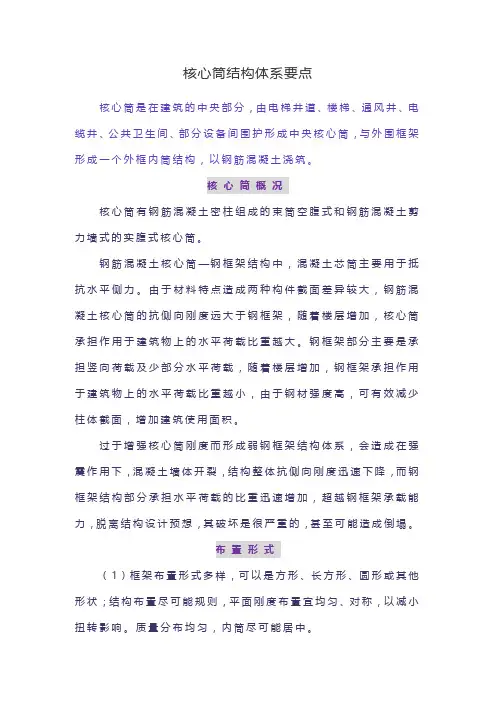

核心筒结构体系要点核心筒是在建筑的中央部分，由电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间围护形成中央核心筒，与外围框架形成一个外框内筒结构，以钢筋混凝土浇筑。
核心筒概况核心筒有钢筋混凝土密柱组成的束筒空腹式和钢筋混凝土剪力墙式的实腹式核心筒。
钢筋混凝土核心筒—钢框架结构中，混凝土芯筒主要用于抵抗水平侧力。
由于材料特点造成两种构件截面差异较大，钢筋混凝土核心筒的抗侧向刚度远大于钢框架，随着楼层增加，核心筒承担作用于建筑物上的水平荷载比重越大。
钢框架部分主要是承担竖向荷载及少部分水平荷载，随着楼层增加，钢框架承担作用于建筑物上的水平荷载比重越小，由于钢材强度高，可有效减少柱体截面，增加建筑使用面积。
过于增强核心筒刚度而形成弱钢框架结构体系，会造成在强震作用下，混凝土墙体开裂，结构整体抗侧向刚度迅速下降，而钢框架结构部分承担水平荷载的比重迅速增加，超越钢框架承载能力，脱离结构设计预想，其破坏是很严重的，甚至可能造成倒塌。
布置形式（1）框架布置形式多样，可以是方形、长方形、圆形或其他形状；结构布置尽可能规则，平面刚度布置宜均匀、对称，以减小扭转影响。
质量分布均匀，内筒尽可能居中。
（2）在钢筋混凝土框架－核心筒结构中，外框架构件截面不宜过小，框架承担的剪力和弯矩需要按规范和规程的要求调整增大。
在混合结构中，如果采用钢骨混凝土、钢管混凝土柱，则较容易达到双重抗侧力体系的要求；如果采用外钢框架，其总高度不宜太大。
（3）在纵横墙相交的地方设置钢骨，在楼板标高设置钢骨暗梁，可形成小钢框架以提高核心筒的承载力和抗震性能。
（4）核心筒与外柱之间若距离很大，需另设内柱或采用预应力混凝土楼盖。
否则导致楼层梁太大，不利于减小层高。
（5）一般要布置楼板大梁。
在楼盖布置中，需要注意使竖向荷载集中传递到大柱子上去，避免柱出现拉力（水平荷载作用下柱拉力大于重力荷载下压力）。
核心筒结构布置要点（1）框架-核心筒结构：由核心筒与外围稀柱框架组成的高层建筑结构。

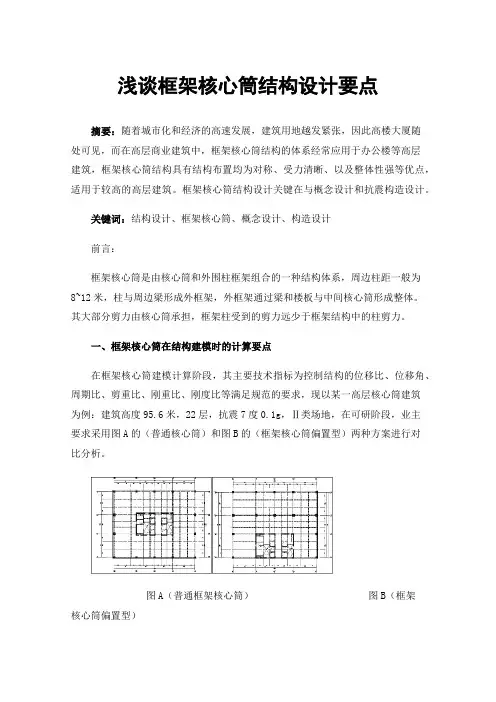

浅谈框架核心筒结构设计要点摘要：随着城市化和经济的高速发展，建筑用地越发紧张，因此高楼大厦随处可见，而在高层商业建筑中，框架核心筒结构的体系经常应用于办公楼等高层建筑，框架核心筒结构具有结构布置均为对称、受力清晰、以及整体性强等优点，适用于较高的高层建筑。
框架核心筒结构设计关键在与概念设计和抗震构造设计。
关键词：结构设计、框架核心筒、概念设计、构造设计前言：框架核心筒是由核心筒和外围柱框架组合的一种结构体系，周边柱距一般为8~12米，柱与周边梁形成外框架，外框架通过梁和楼板与中间核心筒形成整体。
其大部分剪力由核心筒承担，框架柱受到的剪力远少于框架结构中的柱剪力。
一、框架核心筒在结构建模时的计算要点在框架核心筒建模计算阶段，其主要技术指标为控制结构的位移比、位移角、周期比、剪重比、刚重比、刚度比等满足规范的要求，现以某一高层核心筒建筑为例：建筑高度95.6米，22层，抗震7度0.1g，Ⅱ类场地，在可研阶段，业主要求采用图A的（普通核心筒）和图B的（框架核心筒偏置型）两种方案进行对比分析。
图A（普通框架核心筒）图B（框架核心筒偏置型）现采用PKPM计算结果得：由计算结果可知：相对于图B内筒偏置的框架核心筒结构，图A的框架核心筒结构的参数更理想，且按《高层建筑混凝土结构技术规程》要求，对于内筒偏置的框架核心筒结构周期比不应大于0.85，位移比不应大于1.4，由此可知，内筒偏置较不合理，最终确定采用图A的普通框架核心筒。
二、框架核心筒结构的设计难点框筒结构的设计难点，基本就一条，结构的抗扭的问题，体现在结构的属性上，就是周期比，也即是结构的抗侧刚度与抗扭刚度的相对关系问题，从材料力学的知识当中，结构的抗扭，最理想的就是在结构的四周布置足够的材料，但是框架核心筒结构，正好相反，中间混凝土结构刚度极大，四周的框架柱刚度相对又小，所以，框架核心筒要做好，就是通过合理的结构布置，调整结构的周期比，以满足规范的要求。
建筑框架－核心筒结构设计要点及其应用分析建筑框架是指建筑物的结构骨架，是建筑物承受重力荷载和抗侧向荷载的主要构件。
在建筑设计中，核心筒结构是一种常见的设计形式，它具有很多优点，在高层建筑中得到了广泛的应用。
核心筒结构是指在建筑物内部设置一个或多个具有一定刚度和强度的筒形结构，将地震或风荷载引入核心筒内，并通过核心筒将荷载传递到建筑的基础上。
核心筒结构的设计要点及其应用分析如下：一、设计要点：1.核心筒的位置：核心筒应在建筑物的中心位置，以便将荷载均匀传递到整个建筑物上，提高建筑物的整体稳定性；2.核心筒的类型：核心筒可以采用混凝土结构、钢结构或混凝土与钢结构的组合形式，选择合适的材料和结构形式是关键；3.核心筒的形状：核心筒的形状可以选择圆形、方形、多边形等，不同形状的核心筒在抗侧向荷载方面的性能有所差异，需要根据具体情况选择合适的形状；4.核心筒的尺寸：核心筒的尺寸要根据建筑物的高度和功能需求来确定，尺寸过小会影响核心筒的抗侧向刚度，尺寸过大则会浪费空间和材料。
二、应用分析：1.提高建筑物的整体稳定性：核心筒作为建筑物的主要结构，能够将侧向荷载集中引入地基，提高建筑物的整体稳定性，降低倾覆风险；2.增加建筑物的使用空间：核心筒可以作为建筑物内部空间的结构支撑，减少柱子的设置，提高空间的利用率，为建筑物内部布局提供更多的灵活性；3.提高建筑物的抗震性能：核心筒能够有效抵抗地震引起的侧向力，降低建筑物的震动幅度，增加建筑物的抗震性能；4.简化建筑物的结构形式：核心筒能够承担建筑物大部分的荷载，减少其他结构构件的数量和复杂性，简化了建筑物的结构形式，降低了施工难度和成本。
核心筒结构设计要点及其应用分析是建筑设计中的重要内容，它在提高建筑物的整体稳定性、增加使用空间、提高抗震性能和简化结构形式等方面具有重要的作用。
在实际设计中，需要根据具体的项目需求和工程条件，合理选择核心筒的位置、类型、形状和尺寸，以达到设计要求并确保建筑物的安全可靠。

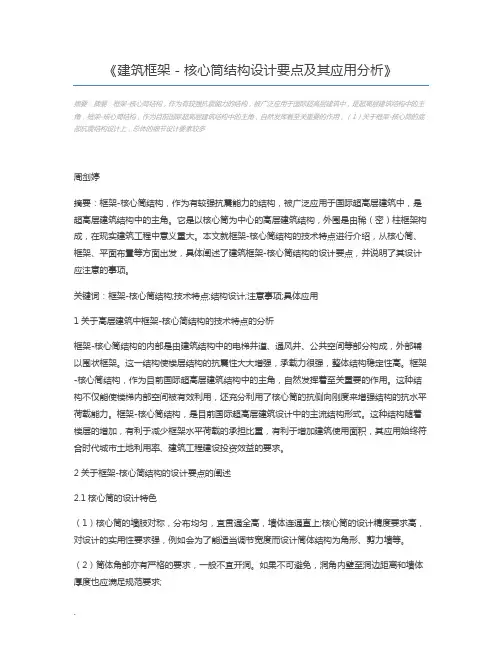

《建筑框架－核心筒结构设计要点及其应用分析》摘要：摘要：框架-核心筒结构，作为有较强抗震能力的结构，被广泛应用于国际超高层建筑中，是超高层建筑结构中的主角，框架-核心筒结构，作为目前国际超高层建筑结构中的主角，自然发挥着至关重要的作用，（1）关于框架-核心筒的底部抗震结构设计上，总体的细节设计要素较多周剑婷摘要：框架-核心筒结构，作为有较强抗震能力的结构，被广泛应用于国际超高层建筑中，是超高层建筑结构中的主角。
它是以核心筒为中心的高层建筑结构，外围是由稀（密）柱框架构成，在现实建筑工程中意义重大。
本文就框架-核心筒结构的技术特点进行介绍，从核心筒、框架、平面布置等方面出发，具体阐述了建筑框架-核心筒结构的设计要点，并说明了其设计应注意的事项。
关键词：框架-核心筒结构;技术特点;结构设计;注意事项;具体应用1关于高层建筑中框架-核心简结构的技术特点的分析框架-核心筒结构的内部是由建筑结构中的电梯井道、通风井、公共空间等部分构成，外部辅以围状框架。
这一结构使楼层结构的抗震性大大增强，承载力很强，整体结构稳定性高。
框架-核心筒结构，作为目前国际超高层建筑结构中的主角，自然发挥着至关重要的作用。
这种结构不仅能使楼梯内部空间被有效利用，还充分利用了核心筒的抗侧向刚度来增强结构的抗水平荷载能力。
框架-核心筒结构，是目前国际超高层建筑设计中的主流结构形式。
这种结构随着楼层的增加，有利于减少框架水平荷载的承担比重，有利于增加建筑使用面积，其应用始终符合时代城市土地利用率、建筑工程建设投资效益的要求。
2关于框架-核心简结构的设计要点的阐述2.1核心筒的设计特色（1）核心筒的墙肢对称，分布均匀，宜贯通全高，墙体连通直上;核心筒的设计精度要求高，对设计的实用性要求强，例如会为了能适当调节宽度而设计筒体结构为角形、剪力墙等。
（2）筒体角部亦有严格的要求，一般不宜开洞。
如果不可避免，洞角内壁至洞边距离和墙体厚度也应满足规范要求;（3）为增强连梁延性，一般会选择稳定性强的交叉暗撑或交叉钢筋;（4）框架核心筒结构外围辅以框架梁;2.2框架的设计要点（1）位移与周期也是工程师必须考虑的因素，抗侧刚度通过增加大梁增强;但当柱筒距较大，则需充分考虑梁高和楼层净空等因素。
高层建筑核心筒设计在现代城市的天际线中，高层建筑如璀璨的明珠般闪耀。
而在这些高层建筑的内部结构中，核心筒扮演着至关重要的角色。
它就像是建筑的“心脏”，承载着垂直交通、设备管道、疏散通道等重要功能。
接下来，让我们深入探讨一下高层建筑核心筒的设计。
一、核心筒的功能首先，核心筒要满足垂直交通的需求。
电梯是高层建筑中人员上下的主要工具，因此合理规划电梯的数量、速度和布局是核心筒设计的关键之一。
一般来说，根据建筑的使用功能、人流量以及楼层高度，需要计算出满足高峰时段使用需求的电梯数量。
同时，为了提高电梯的运行效率，还会采用分区、分组或高速电梯等设计策略。
其次，核心筒也是设备管道的集中区域。
包括给排水管道、通风管道、电气线路等。
这些管道的布置需要考虑到维护和检修的便利性，同时也要避免相互干扰和占用过多的空间。
再者，核心筒还承担着紧急疏散的重要任务。
在火灾等紧急情况下，人员需要通过楼梯迅速撤离。
因此，楼梯的数量、宽度和位置都要符合相关的安全规范，以确保人员能够安全、快速地疏散。
二、核心筒的布局形式常见的核心筒布局形式有中央核心筒、偏心核心筒和分散核心筒等。
中央核心筒是最常见的布局方式，将核心筒置于建筑的中心位置。
这种布局使得建筑的结构受力均匀，同时也便于围绕核心筒布置房间，空间利用率较高。
但在一些特殊的建筑设计中，可能会出现偏心核心筒的形式，即将核心筒偏离中心位置。
这种布局可以为建筑创造出独特的空间效果，但也会对结构设计和空间利用带来一定的挑战。
分散核心筒则是将核心筒的功能分散到建筑的不同位置。
这种布局方式可以减少核心筒对建筑平面的限制，增加空间的灵活性，但相应地也会增加结构和管道布置的复杂性。
三、核心筒的尺寸设计核心筒的尺寸设计需要综合考虑多个因素。
建筑的高度和使用人数直接影响着电梯和楼梯的数量和尺寸，从而决定了核心筒在垂直方向上的面积。
同时，设备管道的数量和尺寸也会对核心筒的水平面积产生影响。
一般来说，高层建筑的核心筒面积会占标准层面积的 20% 30%左右。
结合工程实例探析框架核心筒结构设计摘要：本文主要对框架核心筒技术特点及结构设计要点进行分析，结合超高层办公楼工程设计实例，进行论述，以供同仁参考。
关键词：框架-核心筒；技术特点；设计要点；超高层框架核心筒；性能目标；外框架柱；核心筒剪力墙。
一、前言随着我国城镇化进程的推进以及经济的发展，城市用地日益紧张，超高层办公楼越来越多。
框架核心筒结构在超高层建筑中发挥着重要的基础作用，下面就框架核心筒结构技术特点及布置设计注意问题进行分析，并通过设计实例进行论证，以供同仁参考。
二、框架核心筒结构技术特点框架核心筒是利用楼梯、电梯井道、通风井、公共卫生间等构建成中央核心筒，同时采用外围框架形成框架核心筒结构。
此种结构形式抗侧刚度及抗扭刚度都比较好，核心筒抗侧刚度较大，能承担大部分水平荷载，而框架部分主要承台竖向荷载以及作为二道防线承担部分水平荷载。
该结构对提高楼梯内部空间，提高空间利用，增加建筑使用面积，提高城市土地利用率具有很大的优势，框架核心筒结构形式在现代超高层建筑中有着极为重要的应用，是目前高层建筑设计的主流形式。
三、框架核心筒结构设计要点核心筒布置要点：核心筒宜贯通建筑物全高。
核心筒的宽度不宜小于筒体总高的1／12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，核心筒的宽度可适当减小。
核心筒是框架-核心筒结构的主要抗侧力结构，应尽量贯通建筑物全高。
一般来讲，当核心筒的宽度不小于筒体总高度的1／12时，筒体结构的层间位移就能满足规定。
核心筒或内筒中剪力墙截面形状宜简单。
核心筒墙肢宜均匀、对称布置。
核心筒或内筒的外墙不宜在水平方向连续开洞，洞间墙肢的截面高度不宜小于1.2m。
当洞间墙肢的截面高度与厚度之比小于4时，宜按框架柱进行截面设计。
当内筒偏置、长宽比大于2时，宜采用框架-双筒结构。
框架布置要点：筒体结构中筒体墙与外周框架之间的距离不宜过大，核心筒或内筒的外墙与外框柱间的中距，非抗震设计大于15m、抗震设计大于12m 时，宜采取增设内柱等措施。
建筑框架－核心筒结构设计要点及其应用分析核心筒结构是高层建筑中常用的一种结构形式，可以提高建筑对地震、风荷载等自然灾害的抵抗能力，同时也可以提高建筑的居住舒适度和使用寿命。
本文将对核心筒结构的设计要点及其应用进行介绍。
一、核心筒结构的设计要点1. 承受高层建筑的自重和荷载能力核心筒结构是支撑高层建筑垂直荷载的主要结构体系之一，因此其要承受高层建筑的自重和荷载。
在设计核心筒时需要考虑建筑的总重、地震荷载、风荷载等因素。
核心筒的尺寸、厚度、配筋等参数也需要根据荷载计算确定。
2. 提高建筑的抗震性能核心筒结构对于提高高层建筑的抗震性能非常重要。
核心筒可以承受地震力的扭转作用，减小建筑结构的变形和破坏，保护建筑的生命安全。
设计核心筒时需要根据地震设计要求，确定其抗震性能等级和抗震设计参数，确保建筑的抗震能力。
核心筒结构可以提高建筑的防火性能，阻止火势向周边扩散。
设计时需要考虑核心筒的防火等级和材料的防火性能，采用防火材料和防火措施，确保建筑的防火安全。
4. 保证建筑的舒适度和使用寿命核心筒结构可以提高建筑的舒适度和使用寿命。
通过核心筒的布置和相应的设计措施，可以消除建筑的侧摆和震动，减小建筑的噪音和振动，提高建筑的居住舒适度。
同时，合理的核心筒结构设计还能延长建筑的使用寿命。
二、核心筒结构的应用分析1. 适用于高层建筑核心筒结构适用于高层建筑，可以提高建筑的抗震性能和承载能力。
在高层建筑中，核心筒通常位于建筑的中央位置，与周边结构连接紧密，形成一个整体的承重体系。
核心筒结构还适用于超高层建筑，可以提高建筑的稳定性和抗风性能。
在超高层建筑中，核心筒占据了比较大的空间，需要考虑其结构布局和建筑功能的兼容性，确保建筑的美观和实用性。
3. 适用于建筑物的加固和改造总之，核心筒结构是高层建筑中一种重要的结构形式，其设计要点和应用分析需要结合具体建筑的需求和特点进行综合考虑。
在实际设计和施工中，需要根据规范和适用性条件进行评估和调整，确保核心筒结构的安全可靠和实用性。
引言概述：高层建筑核心筒是现代建筑设计中的重要组成部分之一，它起着支撑整个建筑结构、分担竖向负荷、提供垂直通道等关键作用。
在高层建筑核心筒设计的过程中，需要考虑多个因素，如结构抗震性能、防火安全性能、空间效率等。
本文将全面介绍高层建筑核心筒设计的相关内容，包括结构形式、布置设计、材料选择、抗震设计和防火设计等五个大点。
正文内容：一、结构形式1.常见的高层建筑核心筒结构形式有哪些？2.不同结构形式的优缺点分析。
3.如何选择最适合的高层建筑核心筒结构形式？4.结构形式对核心筒功能的影响。
二、布置设计1.核心筒在高层建筑平面布置中的位置选择。
2.核心筒布置对建筑整体形态的影响。
3.布置设计中需要考虑的空间需求和功能分区。
4.核心筒与其他建筑结构的相互配合和联系。
5.布置设计中的实用性和人性化考虑。
三、材料选择1.高层建筑核心筒常用的材料有哪些？2.不同材料的特点和适用范围。
3.材料选择对核心筒结构和功能的影响。
4.材料的成本和可持续性因素。
5.如何选择最合适的材料以满足核心筒的设计要求？四、抗震设计1.抗震设计在高层建筑核心筒中的重要性。
2.抗震设计的基本原则和方法。
3.如何提高核心筒的抗震能力？4.抗震设计对核心筒结构形式和材料选择的影响。
5.抗震设计与其他结构部件的协调和配合。
五、防火设计1.高层建筑核心筒的防火安全要求和标准。
2.防火设计的目标和策略。
3.如何提高核心筒的防火性能？4.防火设计对核心筒结构和装修材料的选择的影响。
5.防火设计与其他消防设施的配合和联动。
总结：高层建筑核心筒设计是一个复杂而重要的过程，需要充分考虑结构形式、布置设计、材料选择、抗震设计和防火设计等多个方面的因素。
在设计过程中，需要根据具体需求和要求，选择最合适的结构形式和材料，同时考虑核心筒的布置、抗震能力和防火性能，并与其他建筑结构密切配合。
通过科学的设计和严格的施工，才能保证高层建筑核心筒的安全性、耐久性和舒适性。
框架—核心筒高楼层结构设计要点分析前言我国是一个人口大国，随着城市化进程，大部分人集中到了城市，高层住宅随之兴起，开发商在满足规划和规范前提下为了利用有限的土地建出更多住宅面积取得更好的经济效益，也会考虑建造超高层住宅，尤其在一些城中村改造项目、地标性项目、繁华地段等。
框架-核心筒是超高层项目常用的一种结构形式，在商住楼设计中可以为底部商业提供足够的使用空间，也可以为地下室提供更多的停车空间，同时上部住宅可变空间也得到改善。
国内外广泛的工程设计实践或研究成果表明，框架-核心筒结构形式适用高度可达200米。
本文主要以8度抗震设防烈度区、Ⅲ类场地条件为设计背景进行分析。
《高层建筑混凝土结构技术规程》[1]（JGJ3-2010）（以下简称《高规》）中3.3.1条规定：8度（0.2g）B级高度框架-核心筒最大适用高度为140m。
框架-核心筒结构，核心筒作为第一道防线，要求核心筒必须作为一个独立的悬臂筒体结构体系，可以分担绝大部分的剪力（一般可接近90%）和大部分的倾覆弯矩（一般>60%），外框架虽作为第二道防线，但要保证能承担一部分的剪力和相当部分的倾覆弯矩，所以《高规》规定框架承担的地震总剪力Vf≥0.2 V0（V0结构底部总剪），不满足应进行调整，使其不小于力0.2V0和1.5Vf，max （Vf，max为框架部分楼层地震剪力标准值中最大值）两者的较小值。
目前框架-核心筒结构震害资料较少，破坏模型并不熟悉。
中国建筑科学研究院做过缩尺比例1：10实体结构试验，罕遇地震下模型最终破坏形式为倾覆破坏，主要为混凝土核心筒根部被拉开，框架柱拉断。
用软件进行罕遇地震下分析，主要破坏模式也是倾覆破坏，其中性能较好的破坏模式是核心筒破坏先于框架柱的破坏。
本文以一高烈度不利场地的框架-核心筒结构的抗震设计为例，从安全经济角度出发，分析基础选型、结构选型、结构的破坏模式，采取一些加强措施，以达到预定的性能目标，为工程设计提供参考。
核心筒的布置原则-回复“核心筒的布置原则”核心筒的布置原则是指在建筑中合理、科学地设置核心筒的准则和方法。
核心筒是高层建筑中起到负责承载重力和抗侧向风荷载作用的结构元素，也是连接各楼层、提供垂直交通功能的重要部分。
合理的核心筒布置可以提高建筑的稳定性、安全性和舒适性，因此在设计过程中需要遵循一系列原则。
第一原则，结构合理性核心筒的布置首先要考虑结构合理性。
要根据建筑的用途、高度、地理位置等因素来确定核心筒的形式和位置。
一般来说，核心筒的位置应尽量靠近建筑的重心，以确保楼层的平衡分布，减小结构受力的不均匀现象。
此外，还要考虑核心筒的尺寸和形状，以满足结构的强度和稳定性要求。
第二原则，功能协调性核心筒的布置也要考虑功能协调性。
核心筒在建筑中不仅承担结构的作用，还要提供垂直交通和服务设备的通道。
因此，在核心筒的布置过程中，要合理安排电梯、楼梯、管道等设施的位置，以确保功能的顺畅运行。
同时，还要考虑人员疏散和消防通道的设置，以确保安全。
第三原则，空间利用效率核心筒的布置还要考虑空间利用效率。
核心筒占据一定的面积，因此要减少核心筒对建筑内部空间的占用。
在设计中，可以采用合理的核心筒形式、合适的尺寸和位置，以最大限度地减少对室内空间的影响，并提高室内空间的利用效率。
第四原则，经济可行性核心筒的布置还要考虑经济可行性。
核心筒的建造和维护都需要投入一定的成本，因此要在设计中综合考虑建筑的造价和经济效益。
在布置过程中，要选择合适的材料和结构形式，以满足建筑的需求并控制成本。
第五原则，美观性核心筒的布置也要考虑美观性。
核心筒作为建筑的重要部分，其形式和外观要与整体建筑风格相协调。
在设计过程中，可以考虑采用造型良好、轮廓清晰的核心筒形式，以增加建筑的视觉效果和美感。
总结起来，核心筒的布置原则包括结构合理性、功能协调性、空间利用效率、经济可行性和美观性。
这些原则在核心筒的设计和施工中起到指导和规范的作用，能够使建筑在满足功能和安全要求的同时，具备良好的空间效果和外观效果，提高建筑的整体品质和竞争力。
1.核心筒的结构以剪力墙为主，也可以用密柱2.高层剪力墙的厚度一般都大于等于250.（8度及以上地区），所以画图最好至少画到300，一般底层厚，顶层薄，逐渐过渡。
画图时，内边线不动，向外扩边。
3.若使用VAV小型中央空调系统，需要加空调机房，室内净高最少2.7米；风机盘管系统，不需要加空调机房，室内净高最少2.4米。
4.强电弱电有自己的管井，最好上下楼层对齐，至少要有一个900*300相重叠。
5.水有冷冻水和冷却水，可以合并，能节省点面积6.消防管井高层要单独做，靠近消火栓，用防火门，供给消防栓喷淋7.残疾人的卫生间门要双向开，新建的1400*1800，老的是1000*2000的规格8.如果往室外排风的话，排风和新风最好不靠在一起9.卫生间管道井里的水管数有8根10.消防电梯的数量设置：1500平方米以下，设置1个；1500-2000平方米，设置两个（面积各地算法不同，上海是楼层的建筑面积减去管道井的面积来计算）11.防烟楼梯间若和防烟电梯合用前室，面积要大于等于10平方米，前室和楼梯间里都要有正压送风，楼梯间的压强要大于前室的，用乙级防火门；不合用，即仅是防烟楼梯间的前室，面积大于等于6平米，楼梯间加送风，前室不加送风。
12.卫生间里的（大便器+小便器）/洗手盆=2：113.管弄井可以放马桶水箱，宽40014.消防电梯下要有消防水池15.一般塔式高层办公楼标准层建筑面积大约1000m2~1500m2，有两个独立疏散楼梯就足够了。
以1500m2一个标准层来计算，办公楼一般差不多20m2一个人（按北京公布的办公楼使用面积是：办公人均6m2；会议2.3m2；辅助用房1.8m2；服务用房1.4m2；人均使用面积是11.5m2，合建筑面积大约是16.5m2），即使以10m2／人计算的话，每层最多150人，只需要1.5m宽的楼梯，根据《高层民用建筑设计防火规范》规定楼梯净宽应不小于1.2m，所以设计两个净宽1.2m的楼梯即可。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
核心筒结构设计要点
1、核心筒宜贯通建筑物全高。
核心筒的宽度不宜小于筒体总高的1/12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，核心筒的宽度可适当减小。
2、核心筒应具有良好的整体性，并满足下列要求：
（1）墙肢宜均匀、对称布置；
（2）筒体角部附近不宜开洞，当不可避免时，筒角内壁至洞口的距离不应小于500mm和开洞墙的截面厚度；
（3）核心筒外墙的截面厚度不应小于层高的1/20及200mm，对一、二级抗震设计的底部加强部位不宜小于层高的1/16
及200mm，不满足时，应按本规程附录D计算墙体稳定，必要时可增设扶壁柱或扶壁墙；在满足承载力要求以及轴压比限值（仅对抗震设计）时，核心筒内墙可适当减薄，但不应小于160mm；
（4）筒体墙的水平、竖向配筋不应少于两排；
（5）抗震设计时，核心筒的连梁，宜通过配置交叉暗撑、设水平缝或减小梁截面的高宽比等措施来提高连梁的延性。
3、抗震设计时，各层框架柱的地震剪力应参照本规程第
8.1.4条的规定予以调整。
4、框架/核心筒结构的周边柱间必须设置框架梁。
5、核心筒连梁的受剪截面应符合本规程第9.3.6条的要求，其构造设计应符合本规程第9.3.7～9.3.8条的规定。
