核心筒设计要求

超高层框架—核心筒结构的优化要点框架—核心筒结构是由核心筒与外围框架组成的一种结构形式.框架-核心筒结构因其良好的受力性能和内部空间的灵活性成为目前国际超高层建筑中采用的主流结构形式,在超高层建筑中有着广泛的应用.超高层结构的经济性控制往往都是一个难题,博牛最近完成了几个超高层项目的优化咨询,结构整体的含钢量及含砼量均远低于当地一般水平,得到了甲方的高度认可.现总结其优化要点如下：1、减少核心筒内部小墙肢的数量核心筒内部小墙肢对结构整体刚度和受力贡献不大,在保证结构成立的前提下,可充分利用梁的承载能力,最大程度的减少内部小墙肢的数量.2、控制墙厚控制核心筒墙体厚度.在满足结构整体刚度以及墙体稳定性要求前提下尽量减薄墙体厚度.例如：7度区,150m~200m的超高层建筑,筒体外墙厚度350~600mm为宜,应根据轴压比由下而上收进.内筒墙体基本可取200mm.3、加强区以下可设置构造边缘构件底部加强区以下的约束边缘构件可调整.根据高规7.2.14条,底部加强区以下（即负一层和负二层）均可做构造边缘构件,为保证嵌固端边缘构件纵筋延续,负一层边缘构件的纵筋同第一层,但箍筋可以按构造边缘构件控制.负二层及以下层可全部设置构造边缘构件,而且抗震等级可按规范要求降低.4、核心筒角部约束边缘构件的优化根据高规9.2.2条,底部加强区以上的核心筒角部也应设置约束边缘构件,但应注意根据轴压比调整箍筋配置,以及非阴影区长度.5、控制框架柱截面在满足结构整体刚度要求的前提下,控制柱截面,混凝土强度等级可适当取高.框筒结构中的绝大部分框架柱都是构造配筋,减小柱截面也就减小了柱配筋.6、框架柱的体积配箍率框筒结构中,下部框架柱由于截面较大,剪跨比往往都小于2,属于短柱,其体积配箍率不小于1.2%,随着楼层往上柱截面的减小,在某一层以上,框架柱的剪跨比将大于2,此时应根据轴压比计算结果来确定柱的体积配箍率,精细化柱箍筋配置.7、尽量不要设置内柱如必须设置,则内柱与核心筒距离不宜太小,否则内柱与内筒间的框架梁剪力会非常大,受力不合理.8、次梁的布置形式次梁的布置应沿内筒向四周发射布置单向梁,如下图所示.这种方式传力途径清晰效率高,有利于控制主梁高度,确保结构净高.9、平面外的梁按次梁设计一端与核心筒平面外连接,另一端与外围主梁连接的梁,应按次梁设计.目前PKPM还无法自动修改,须手动调整抗震等级.最新版本的YJK已可以在参数设置中自动实现此功能.10、控制角部楼板加强范围根据高规9.1.4条,角部加强区域满足规范要求即可,不需要人为放大,也不需要以板块为单位,即可以在一块板内标注加强区域范围.。

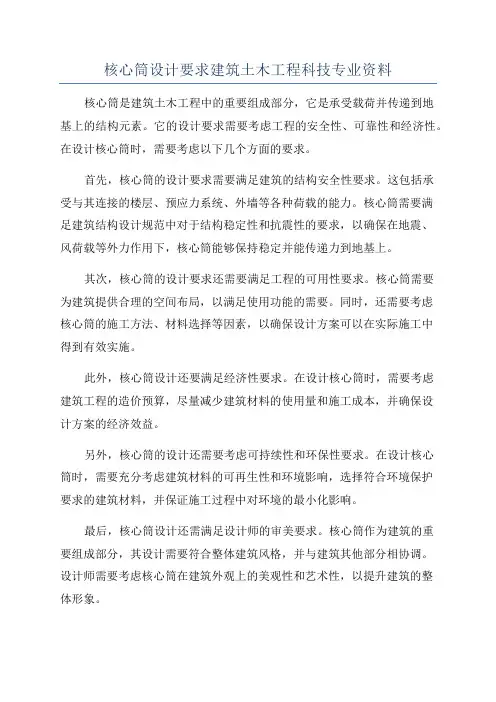

核心筒设计要求建筑土木工程科技专业资料核心筒是建筑土木工程中的重要组成部分，它是承受载荷并传递到地基上的结构元素。

它的设计要求需要考虑工程的安全性、可靠性和经济性。

在设计核心筒时，需要考虑以下几个方面的要求。

首先，核心筒的设计要求需要满足建筑的结构安全性要求。

这包括承受与其连接的楼层、预应力系统、外墙等各种荷载的能力。

核心筒需要满足建筑结构设计规范中对于结构稳定性和抗震性的要求，以确保在地震、风荷载等外力作用下，核心筒能够保持稳定并能传递力到地基上。

其次，核心筒的设计要求还需要满足工程的可用性要求。

核心筒需要为建筑提供合理的空间布局，以满足使用功能的需要。

同时，还需要考虑核心筒的施工方法、材料选择等因素，以确保设计方案可以在实际施工中得到有效实施。

此外，核心筒设计还要满足经济性要求。

在设计核心筒时，需要考虑建筑工程的造价预算，尽量减少建筑材料的使用量和施工成本，并确保设计方案的经济效益。

另外，核心筒的设计还需要考虑可持续性和环保性要求。

在设计核心筒时，需要充分考虑建筑材料的可再生性和环境影响，选择符合环境保护要求的建筑材料，并保证施工过程中对环境的最小化影响。

最后，核心筒设计还需满足设计师的审美要求。

核心筒作为建筑的重要组成部分，其设计需要符合整体建筑风格，并与建筑其他部分相协调。

设计师需要考虑核心筒在建筑外观上的美观性和艺术性，以提升建筑的整体形象。

综上所述，核心筒的设计要求需要满足建筑的结构安全性、可用性、经济性、可持续性和环保性以及审美要求。

设计师在进行核心筒设计时，需要综合考虑这些方面的要求，以确保核心筒设计方案的科学性、先进性和创新性。

只有满足以上设计要求，核心筒才能在实际建筑项目中充分发挥其作用，提高建筑工程的质量和效益。

⾼层钢结构第九章规范钢框架混凝⼟核⼼筒结构钢框架—钢筋混凝⼟核⼼筒结构9.1总则9.1.1钢框架—钢筋混凝⼟核⼼筒结构的设计，应祖训现⾏国家标准《建设抗震设计规范》GB50011的有关规定。

9.1.2钢框架-钢筋混凝⼟核⼼筒结构有双重体系和单重体系之分，取决于框架部分的剪⼒分担率。

⼆者有不同的设计要求，适⽤范围，最⼤适⽤⾼度和抗震设计等级，设计时应分别符合有关规定。

9.1.3钢框架-钢筋混凝⼟核⼼筒结构有不同的形式，其框架部分采⽤钢框架外，必要时也可采⽤钢管混凝⼟柱（或钢⾻混凝⼟柱）和钢梁的组合框架；钢框架必要时可下部楼层⽤钢⾻混凝⼟柱和尚不六层⽤钢柱，混凝⼟核⼼筒必要时可作为钢⾻混凝⼟结构。

此外，周边钢框架必要时可设置钢⽀撑加强，使钢框架成为具有较⾼侧向承载⼒的⽀撑框架。

9.1.4钢框架-钢筋混凝⼟核⼼筒结构为双重体系时，其最⼤适⽤⾼度不宜超过现⾏国家规范《建筑结构抗震设计规范BG50011 对钢筋混凝⼟框架-核⼼筒（抗震墙）结构最⼤适⽤⾼度和钢框架-⽀撑结构最⼤适⽤⾼度⼆者的平均值。

单重体系时，不宜超过GB50011对抗震墙结构规定的最⼤适⽤⾼度。

9.1.5钢框架-钢筋混凝⼟核⼼筒结构的抗震设计等级，钢框架部分和混凝⼟核⼼筒部分应分别符合现⾏国家标准《建筑抗震设计规范》GB50011的表6.1.2和表8.1.3的规定。

9.1.6框架下部采⽤钢⾻混凝⼟柱上部采⽤钢柱时，应设置过渡层防⽌刚度突变。

过渡层的柱刚度宜为上下楼层柱刚度之和的⼀半。

9.2双重体系和单重体系9.2.1 钢框架—钢筋混凝⼟核⼼筒结构宜作为双重体系。

钢框架部分按刚度分配的最⼤楼层地震剪⼒，不应⼩于结构总剪⼒的10%；框架部分按刚度分配计算得到的地震层剪⼒应乘以的的增⼤系数，达到不⼩于结构底部地震剪⼒的20%和最⼤楼层剪⼒1.5倍⼆者较⼩值，且不⼩于结构底部地震剪⼒的15%。

【说明】在地震作⽤下，由于钢筋混凝⼟核⼼筒侧向刚度较钢框架⼤很多，因⽽承担了绝⼤部分地震⼒。

本文将核心筒方案归结为九大规则要点：1、只需1个安全出口的建筑，可设置单向疏散走道；2、需2个安全出口的建筑，应设置双向疏散走道；3、安全出口应通过公共区域连通；4、安全出口距离的计算原则；5、前室穿套应予禁止；6、前室扩展区域的相关要求；7、楼梯间、前室连接过道的净宽度要求；8、消防电梯前室尺寸及面积的要求；9、设置客货梯的前室宜采用常开防火门。

一、有关疏散走道的设置要求1、对于只需要设置1个安全出口的建筑，可设置仅一个安全出口的疏散走道。

正确示例（示例1）：本示例建筑，只需要一个安全出口，当开向同一前室的户门大于3樘时，可通过设置疏散走道的方式解决，疏散走道只需要一个安全出口。

（示例1）2、对于需要设置不少于2个安全出口的建筑，疏散走道必须有两个（或以上）安全出口，应尽量分散布置，以满足双向疏散的要求。

依据：单向走道只有一个安全出口，明显违反“需要两个安全出口，且安全出口应分散设置”的基本原则。

另外，如果允许设置单向走道，将衍生众多的极端方案，规范条文形同虚设。

2.1、正确示例（示例2）：本示例的户门对走道开启，疏散走道有两个安全出口，具备双向疏散功能。

（示例2）2.2、正确示例（示例3）：本示例开向同一前室的户门为2樘，其他的户门通过双向疏散走道对前室开放：（示例3）2.3、错误示例（示例4）：本示例走道为单向走道，不具备双向疏散功能，不允许！（示例4）2.4、错误示例（示例5）：本示例同上，走道没有双向疏散功能，不允许！（示例5）2.5、特殊情况：根据规范要求，直接开向同一前室的户门不应大于3樘。

对于不大于3樘户门的情况，可以直接对前室开放（示例6），也可以通过疏散走道从一个安全出口进入前室（示例7），具体可参照2018版《建筑设计防火规范》图示。

（示例6）（示例7）二、安全出口应通过公共区域连通两个安全出口在同一楼层上应能通过公共区自由转换，住宅建筑不应通过住宅的套内空间进行转换。

也就是说，示例8的类似方案，不许可使用。

6住设规522条布置家具的墙面直线长度宜大于3m住设规523条套内应设置洗衣机且不得在非封闭阳台住设规546567条三件套不应小于25m2不包含管井住设规541条二件套不应小于20m2不包含管井住设规542条无前室的卫生间的门不应直接开向起居室厅或厨房住设规543条卫生间不应直接布置在下层住户的卧室起居室厨房和餐厅的上层住设规544条卫生间建筑专业住宅套内要求

水专业
消火栓设置要求： 建筑高度大于21m，小于27m的纯住宅每层（以单元计）需至少设一个消火栓。

建筑高度大于27m，小于54m的纯住宅且每单元只设一部疏散梯时每层（以单元 计）至少设一个消火栓；按以上要求设置的消火栓还需要核对该消火栓保护距离 (按实际行走距离22m设计，下同)是否能覆盖到最不利房间的门口，若不行则要 考虑增加消火栓。
每层安全出口不应少于2个
注：二类高层设一个安全出口时，户门为乙级，楼梯出屋面且与其余单元连通
建筑专业
住宅疏散楼梯间的设置： （新规5.5.27条） 建筑高度不大于21m，无电梯，敞开楼梯间；有电梯，封闭楼梯间；有电梯且户门 为乙级防火门时，敞开楼梯间。 建筑高度21m至33m，封闭楼梯间；当户门为乙级防火门时，采用敞开楼梯间。 建筑高度大于33m，防烟楼梯间；前室内户门不大于3樘且为乙级防火门。 净宽不小于2.5m （住设规6.3.1条）
新防火规范住宅设计要点
目录
目 录


建筑专业
水专业 机电专业 暖通专业
建筑专业
住宅分类：（根据建筑高度） （新规5.1.1条）
小于等于27m为多层 大于27m但不大于54m为二类高层 大于54m为一类高层 注：裙房均为高层 住宅设置两个安全疏散口的必要条件: （新规5.5.25条） 多层： 当住宅单元任一层建筑面积大于650 m2 或任一套房户门距楼梯间大于15m. 二类高层： 任一层建筑面积大于650 m2或任一户门距楼梯间大于10m 一类高层

除了这两种类型，还有其他的如型钢混凝土—核心筒、筒中筒、束筒等其它高级类型，基本上用在三四百米以上非常规项目中。也就是说，在一般民用高层建筑中，建筑专业设计人员掌握框架—核心筒与剪力墙—核心筒两种结构体系的受力特点，就具备了与结构专业谈判的条件。影响高层建筑结构设计的主要因素是地震设防烈度，设防烈度越低，建筑专业余地越大，反之越小。对一栋140m高的住宅楼来说，如果是在武汉（6度区），则建筑专业为主，结构应全力配合，满足建筑专业一切条件；如果是在昆明（局部9度区），则结构专业为主，建筑专业全力配合，满足结构一切条件。如果是在成都（7度区），则两个专业需要互相迁就，讨价还价。
问题:为什么是防烟楼梯间而不是封闭楼梯间？防烟楼梯间怎么防烟？能不能做防烟剪刀楼梯？影响办公楼层高的主要在平面的那个部位？你注意观察过你所在的办公楼的层高吗？疏散净宽+120=梯段宽，这里的120是哪些内容？强制避难怎么设计，140米高办公楼设2个避难层2个楼梯间，在被避难层打断后，严格来说一共是几把楼梯？
高层建筑结构计算
竖向承载30%
横向抗风 抗地震力 70%
减轻自重
结构对称、集中，增强角部刚度。
一、结构方面
问题：回忆一下学校的知识，记得什么是抗压、抗弯、抗剪、抗扭吗
核心筒结构体系是一个宽泛的概念，结合现在的普通民用高层建筑实践，一般可分为两个基本类型：
1、钢筋砼框架——核心筒体系
一般用于普通高层、普通超高层（不上全国超限审查）的办公楼、酒店等公共建筑。1、优点是空间开敞、跨度大、无过多的剪力墙短支，结构构件对底层裙房、地下室影响较小。2、缺点是此类公建相对住宅的层高较高，结构构件尺寸较大。柱子大，梁很高。一般7度区、100米高、8米跨时，方柱的边长达1.2m左右，梁高达0.8m左右

建筑结构设计：核心筒结构有哪些设计要
求？
1、抗震设计时核心筒应承担全部的水平剪力，巨型框架应承担不少于3倍的计算水平剪力；
2、加强层环桁架上下弦所在楼层的楼板厚度及构造由计算确定，并不应小于180mm；双层双向配筋，各层单向配筋率不宜小于0.3%；加强层上下相邻层的楼板厚度不宜小于150mm，双层双向配筋，各层单向配筋率不宜小于0.25%；
3、水平伸臂桁架上下弦应贯通核心筒；剪力墙的厚度由计算确定，并宜比上下弦杆宽度大120mm，剪力墙竖向及水平分布筋的配筋率宜不小于0.6%.
1。

核心筒设计规范解析
• 核心筒设计概述 • 核心筒的构成与布局 • 核心筒的设计规范与标准 • 核心筒设计案例分析 • 核心筒设计的挑战与解决方案
01
核心筒设计概述
核心筒的定义与特点
核心筒的定义
核心筒是指高层建筑中，位于建 筑中心部位的竖向交通核，由电 梯、楼梯、设备管井等组成，是 建筑中最重要的结构之一。
总结词
人流高效组织
详细描述
核心筒的人流组织关乎建筑使用效率和安全性。为了实现人流高效组织，应合理规划交通流线，避免 人流拥堵和交叉。同时，应设置明确的导向标识和信息提示，方便人员快速找到目的地。此外，可采 用智能化的楼宇管理系统，实时监测和控制人流动态，提高人流组织的效率和安全性。
THANKS
感谢观看
结构安全
核心筒结构设计应满足建筑结构 安全要求，确保在各种可能出现 的荷载和作用下，结构能够保持
稳定和安全。
抗震设计
针对地震等自然灾害，核心筒结构 设计应进行抗震分析和设计，采取 有效的抗震构造措施，提高结构的 抗震性能。
耐久性要求
核心筒结构应满足耐久性要求，确 保在正常使用和维护条件下，结构 能够长期保持其功能和安全性。
02
核心筒的构成与布局
核心筒的构成元素
楼梯间
用于上下楼层之间的通行，包 括直跑楼梯、中间平台和休息
平台。
电梯间
安装电梯的区域，通常位于核 心筒的中心位置。
管道井
集中布置建筑内的给排水、暖 通、电气等管道的空间。
消防设施
包括消防栓、灭火器等消防设 备，以及紧急疏散通道和出口
。
核心筒的布局方式
中心式布局
核心筒的人流组织设计规范
人流疏导
核心筒内的人流组织应合理规划，避免人流拥堵 和冲突，确保人员流动的顺畅和安全。

框架核心筒结构设计步骤详解1号框芯筒概述[1]框芯筒结构常用于高层或超高层写字楼和公寓，且大多高大。

[2]随着建筑高度的增加，建筑专业的重要性降低，而结构专业和设备专业的话语权逐渐增加。

[3]特别是结构专业，1号概况关于框架-核心筒[1]框架-核心筒结构常用于高层或超高层写字楼和公寓，且大多高大。

[2]随着建筑高度的增加，建筑专业的重要性降低，而结构专业和设备专业的话语权逐渐增加。

[3]特别是结构专业，可以根据概念设计和计算的需要，对其他专业提出要求。

【4】结构专业方案尽量常规简单。

需要确定结构方案：梁柱结构(混凝土或钢，复合结构)柱、剪力墙和梁的截面尺寸竖向构件的调整要求2号建筑图纸后，确定计算数据【1】第一轮绘制一般比较粗糙，可能只有标准层，其他信息还有待确定。

下图显示了实际项目的第一轮绘图：图中有很多地方需要调整，本文将逐一说明。

需要注意的是，建筑专业的很多数据还没有确定，可以通过沟通了解大致的意向和方向，比如明确的高度要求、总高度限制、楼层高度和底层商业、空调采暖的商业业态等。

这样我们就能很好地了解并保持良好的利润率。

[2]确定以下建筑专业数据：标准层高层高是计算机计算的基础数据，结构内部梁高(先估算一个梁高，比如650左右)必须提供给建筑学专业。

楼层号和楼层高度底层业务部分负荷较重，大概有车库入口、扶梯、内楼梯等设施削弱了平面。

层高高，没有数值的话可以估计5m。

屋顶上的设施屋顶设施对电脑计算结果影响很大，包括水箱房、擦窗机、电信塔、装饰架、花园、直升机起降平台等，提前问清楚，知道自己想要什么。

墙体材料和地面建筑如果没有准确的数值，提供有意练习就可以了。

[3]确定建筑类别参照《建筑抗震设防分类标准》确定建筑类别是丙类还是乙类，建筑类别错误会颠覆既定的平面图。

总而言之：以上都是影响结构计算的重要数据未确定的数据可由建筑专业人员估算数据是保守的，为未来的调整留下了大量的财富3号结构方案的确定方案确定原则以下方案应正式调整到建筑平面。

办公楼核心筒里有哪些内容？
办公楼核心筒有三大必备内容：1楼梯间、2电梯间、3设备间及井道
根据需要，可能还有卫生间。如果是酒店，则需要布草间，杂物污物间
总的来说，核心筒的最基本的功能就是交通，楼梯间走人，电梯间走电梯，风井走风 水。核心筒是个传送装置，把人送到不同的标高，给各房间送新风，给各房间排废气 水废水，把电线、电话线、网线带到各个房间。
一般用于普通高层、普通超高层（不上全国超限审查）的办公楼、酒店等公共建筑。 跨度大、无过多的剪力墙短支，结构构件对底层裙房、地下室影响较小。2、缺点是此 高较高，结构构件尺寸较大。柱子大，梁很高。一般7度区、100米高、8米跨时，方柱 梁高达0.8m左右
2、钢筋砼剪力墙——核心筒体系
一般用于普通高层、普通超高层的住宅建筑。 1、优点是跨度小、空间布置随意，结构 短支、结构梁的尺寸较小较薄，适合于住宅各种类型户型平面。一般7度区、100米高 墙厚度0.3m左右，梁高0.5m左右。2、缺点是对底层裙房及地下室影响较大。一般设底 楼的剪力墙布置，底层做裙房商业（也就是商住楼）时，剪力墙落在商业里会非常讨 ，也有工程会采用第一种类型即钢筋砼框架——核心筒体系。
核心筒教程
一、结构方面
“核心筒”概念，起源于二十世纪二十年代美国的高层建筑实践。由于混凝土配筋技术 向承载（抗压和抗弯）的问题，但随着建筑高度的不断提升，横向风荷载（抗剪）和 制约高层建筑结构问题的主要因素。
也就是说，在一般高层建筑中，楼板的承载能力（抗压和抗弯）相对于结构自重 结构竖向承载力的大部分计算都是在解决结构自重的问题；高层建筑的结构计算主要 （抗剪）和地震力（抗剪）。另外，核心筒在建筑中的位置要尽量居中，即核心筒与 量的中心、刚度的中心重合。如果核心筒不居中，会加大建筑的抗扭难度。

高层住宅核心筒部位设计一般做法建筑：1、走道处净宽应大于1200，土建值应不小于1250，考虑石材贴面装修的应不小于1300；2、候梯厅深度应大于1800，土建值应不小于1850，考虑石材贴面装修的应不小于1900；注意担架电梯井道宽*深要2200*2150或1960*26003、非剪刀楼梯开间轴线不小于2600，剪刀楼梯开间轴线不小于2800；4、楼梯净长度按260×平步数＋休息平台宽（一般取1350）×2，规范休息平台净宽一般楼梯最小为1200（要注意扶手不可占用平台宽度，做夹缝扶手或鹤颈形转弯），剪刀楼梯13005、如果采用剪刀楼梯双前室设计时，两个前室出口距离小于5米时(有时无走道，前室直接相邻)，则需要做喷淋。

给排水：1、水管井宜宽度800，深度800，如消火栓立管也立在管井内（消火栓立管有时独立裸露立在楼梯间转角），深需1000。

（顶部6层考虑太阳能）2、消火栓（每个前室都要有）：留孔宽750，需要考虑两边都有墙垛，以及立管位置。

嵌入墙内时不能影响墙体耐火极限，一般墙厚需要300。

电气：1、电表箱：每层核心筒需要一段墙面安装。

一般在前室墙上（供电局要求该墙面不可位于井道内）。

一户表箱宽910，二～四户表箱宽1180，五~六户表箱宽1400。

留孔宜加大至少50。

需要考虑两边都有墙垛。

嵌入墙内时不能影响墙体耐火极限，一般墙厚需要300。

最近消防支队要求表箱要在按装防火门，不能直接开在前室内。

2、电气井道（按强弱电合用）：一般一字型比较合理（长边开大门，人站在门外操作）：16层及以下净尺寸2600×800,其中强电长约1400，弱电长约1200。

16层以上净尺寸2800×800。

其中强电长约1600，弱电长约1200。

现在供电局要求强弱电井分设，中间加小墙隔开。

*注: 9层及以下住宅当地电业局允许底层设集中表箱的，只需要井道不需要检修门，强电可只做一个约100*400的井，弱电做一个约800*800的井。

核心筒的布置原则-回复“核心筒的布置原则”核心筒的布置原则是指在建筑中合理、科学地设置核心筒的准则和方法。

核心筒是高层建筑中起到负责承载重力和抗侧向风荷载作用的结构元素，也是连接各楼层、提供垂直交通功能的重要部分。

合理的核心筒布置可以提高建筑的稳定性、安全性和舒适性，因此在设计过程中需要遵循一系列原则。

第一原则，结构合理性核心筒的布置首先要考虑结构合理性。

要根据建筑的用途、高度、地理位置等因素来确定核心筒的形式和位置。

一般来说，核心筒的位置应尽量靠近建筑的重心，以确保楼层的平衡分布，减小结构受力的不均匀现象。

此外，还要考虑核心筒的尺寸和形状，以满足结构的强度和稳定性要求。

第二原则，功能协调性核心筒的布置也要考虑功能协调性。

核心筒在建筑中不仅承担结构的作用，还要提供垂直交通和服务设备的通道。

因此，在核心筒的布置过程中，要合理安排电梯、楼梯、管道等设施的位置，以确保功能的顺畅运行。

同时，还要考虑人员疏散和消防通道的设置，以确保安全。

第三原则，空间利用效率核心筒的布置还要考虑空间利用效率。

核心筒占据一定的面积，因此要减少核心筒对建筑内部空间的占用。

在设计中，可以采用合理的核心筒形式、合适的尺寸和位置，以最大限度地减少对室内空间的影响，并提高室内空间的利用效率。

第四原则，经济可行性核心筒的布置还要考虑经济可行性。

核心筒的建造和维护都需要投入一定的成本，因此要在设计中综合考虑建筑的造价和经济效益。

在布置过程中，要选择合适的材料和结构形式，以满足建筑的需求并控制成本。

第五原则，美观性核心筒的布置也要考虑美观性。

核心筒作为建筑的重要部分，其形式和外观要与整体建筑风格相协调。

在设计过程中，可以考虑采用造型良好、轮廓清晰的核心筒形式，以增加建筑的视觉效果和美感。

总结起来，核心筒的布置原则包括结构合理性、功能协调性、空间利用效率、经济可行性和美观性。

这些原则在核心筒的设计和施工中起到指导和规范的作用，能够使建筑在满足功能和安全要求的同时，具备良好的空间效果和外观效果，提高建筑的整体品质和竞争力。

框架-核心筒结构布置重点注意问题（1)框架布置形式多样，可以是方形、长方形、圆形或其他形状；结构布置尽可能规则,平面刚度布置宜均匀、对称，以减小扭转影响。

质量分布均匀，内筒尽可能居中。

（2）在钢筋混凝土框架－核心筒结构中，外框架构件截面不宜过小，框架承担的剪力和弯矩需要按规范和规程的要求调整增大。

在混合结构中,如果采用钢骨混凝土、钢管混凝土柱，则较容易达到双重抗侧力体系的要求;如果采用外钢框架，其总高度不宜太大。

（3）在纵横墙相交的地方设置钢骨，在楼板标高设置钢骨暗梁,可形成小钢框架以提高核心筒的承载力和抗震性能.（4）核心筒与外柱之间距离以10-12 米为宜.如果距离很大，则需要另设内柱或采用预应力混凝土楼盖.否则导致楼层梁太大,不利于减小层高。

（5）一般要布置楼板大梁.在楼盖布置中，需要注意使竖向荷载集中传递到大柱子上去,避免柱子出现拉力（水平荷载作用下柱拉力大于重力荷载下压力）.1。

框架—核心筒结构平面形状可以随意（筒中筒结构平面形状局限）,可以不设角柱；2。

框架承受的剪力较小（倾覆力矩也小）,必须调整增大到规程要求3。

钢筋混凝土实腹筒是框架-核心筒结构中的主要抗侧力构件，承载力和延性都要求很高,对高宽比、内力、配筋构造有许多要求；4.内筒配置钢骨,可以改善内筒的抗震性能；配置方法：墙端部或转角处,大面墙的中间·框架-核心筒结构：由核心筒与外围稀柱框架组成的高层建筑结构。

·周边柱距一般为8m～12m，柱与周边梁形成外框架，外框架通过梁和楼板与中间核心筒形成整体。

·核心筒内的功能主要为电梯间、楼梯间、管道井和消防前室，必要时也可将公共卫生间等放在核心筒内。

·框架核心筒结构一般为正方形或接近正方形的矩形和多边形（也有双核心筒的长矩形）。

·核心筒宜贯通建筑全高布置，核心筒的长短边方向应与建筑平面长短边方向一致；核心筒短边长度（宽度）不宜小于筒体总高的1／12.·核心筒宜布置在结构的中部，尽量减少偏置.·核心筒平面面积与楼层建筑面积之比宜控制在20﹪左右，低烈度时不低于15﹪，房屋高度特别大或地震烈度高时可能达到30﹪，一般80m～150m高度之间的7度设防可控制在18﹪左右.·核心筒中外墙宜厚不宜薄,内墙要尽量少；一般核心筒外墙截面面积宜占核心筒抗震墙总面积的70﹪左右。

外框筒 内筒
筒中筒结构
二、结构布置
1. 筒中筒结构的平面外形宜选用圆形、正多边形等，内筒居中， 矩形平面的长宽比不宜大于2；
2. 内筒变长可为高度的1/12~1/15，内筒宜贯通全高；
3. 三角形平面宜切角，外框筒切角长度不宜小于相应边长的1/8， 内筒切角长度不已小于相应边长的1/10；
4. 外筒布置柱距不宜大于4m，柱截面长边应沿筒壁方向布置；
3）楼板在自身平面内的刚度假定
i）刚性楼板假定
设计中应采取措施保证楼板整体刚度。下列情况宜考虑变形影响： 楼板整体性较弱；有大开孔；楼板有较长的外伸段；
作为转换层的楼板。
ii）弹性楼板假定
局部楼板有大开孔、较长的外伸段时，宜按弹性楼板考虑。
4）空间分析时构件的各种变形影响
剪切变形、扭转变形——梁、柱、剪力墙均要考虑； 轴向变形——柱、墙要考虑，梁视具体情况决定； 翘曲变形——薄壁柱模型。
实腹筒体墙总高度的1/10。
2. 估算框筒梁柱截面的槽形截面法
L
1）等效槽形截面
有效翼缘宽度取下列最小值： 框筒腹板框架全宽B的1/2；
等效槽形截面
B
框筒翼缘框架全宽L的1/3；
框筒总高度的1/10。
2）整体弯曲内力
2 J J A y 组合截面惯性矩为： F cj cj j j 1 j 1 m m
转换层设置在3层或3层以上时，应使下部楼层侧向刚度D下≥0.6D上；
三、带加强层的结构 1. 带加强层结构的形成 1）主要用于框架—核心筒结构及筒中筒结构体系中。通过设置 加强层使内外体系更好地共同工作，减小层间位移角及位移； 2）常利用建筑避难层和设备层设置加强层，在该层内设置水平 伸臂结构，必要时再设置周边水平环带构件；

住宅设计管道设备要求详表加压送风井：（1）前室加压送风井毗邻前室的墙宜为非剪力墙，以便设加压风口。

（2）防烟楼梯间加压送风井毗邻防烟楼梯间墙宜为非剪力墙，以便设加压风口。

（3）加压风口（土建洞口）安装高度：首层风口底边距地500mm,标准层风口底边距地300mm。

（4）加压送风井最小面积：注：（1）上表加压送风的风量是按开启单扇门确定。

其中前室考虑有两个以上出入口，楼梯间考虑一个出入口。

（2）当采用双扇门时，按规范要求，表中值应乘以1.33。

（3）当楼梯间有两个出口时，按规范要求，表中值应乘以1.5。

（4）当前室仅有一个出口时，按规范要求，表中值应乘以0.67。

（5）当建筑总层数超过32层时，加压送风系统及送风量应分段设计。

（6）前室风井短边尺寸宜400mm以上，楼梯间风井短边尺寸宜350mm以上，同时风井长宽比不应大于6：1。

当风井不能满足上述要求时，应适当增大风井面积以降低风道阻力。

（7）管井内原则上不允许有梁及其他突出的物体（如消火栓）。

消火栓：（1）标准层电梯厅公共空间消火栓宜安装在隐蔽位置，不宜直对住户大门。

（2）消火栓不宜靠电梯或电房墙面设置。

（3）具体工程设置原则及可参照做法示意图如下：水（暖）管井设计原则：1.水（暖）管井内应布置给水立管、排水立管、采暖立管、排水地漏，特殊情况下考虑布置消火栓立管、喷淋立管、雨水立管、中水立管、太阳能热水供回水立管。

2.各管道间净距和各管道中心至墙面距离按最小尺寸布置原则，具体如下：（1）给排水、中水、消火栓立管外壁至墙面水平净距50mm；采暖立管、太阳能热水供回水立管外壁保温前至背面墙面水平净距80mm，至侧面（端部）墙面水平净距80mm。

（2）给排水立管间管外壁水平净距60mm。

（3）采暖立管、太阳能热水供回水立管间保温前管外壁水平净距120mm（保温层厚度按32mm考虑）。

（4）消防系统立管间管外壁水平净距70mm。

（5）给排水、中水、消防系统立管与采暖立管、太阳能热水供回水立管间保温前管外壁水平净距100mm。

排布紧凑，面积较小
①剪刀楼梯，户门至楼梯间入口不大于10m ，②中间户型无 法南北通透,③客梯对中间户型破坏较大 两梯三户、两梯四户
经典核心筒拓展
核心筒 面积 优点 缺点
适用范围
内容 55.41㎡(核心筒)+11.78㎡(走廊)=67.19㎡
排布紧凑，面积较小
①剪刀楼梯，户门至楼梯间入口不大于10m ，②中间户型无 法南北通透,③客梯对中间户型破坏较大 两梯四户
三合一前室仅 一个疏散口，不满 足现行消防要求
经典核心筒改良
核心筒
面积 优点 缺点 适用范围
三合一前室仅 一个疏散口，不满 足现行消防要求
内容
62.74㎡(核心筒)+10.99㎡(走廊)=73.73㎡ 传统三合一前室的改良
消防部门可能认定仅有一个安全出口 两梯三户
经典核心筒改良
5m
核心筒 面积 优点 缺点
疏散楼梯有关规范（一）
一、疏散楼梯的设置要求（5.5.27）
项目 原规范 第6.2.3条
新规范 第5.5.27 条
疏散 楼梯
1、十一层及十 一层以下单元 住宅可设敞开 楼梯间。
1、建筑高度 H≤21m 敞开楼梯间
2、十二层及十 八层以上单元 住宅应设封闭 楼梯间。
2、建筑高度 21m<H≤33m 封闭楼梯间
两梯三户、两梯四户
核心6.99㎡+14.56 ㎡=71.55㎡
核心筒改良类型二 63.41㎡+24.26 ㎡=87.67㎡
核心筒拓展类型一 56.42㎡+14.11 ㎡=70.53㎡
核心筒拓展类型二 55.41㎡+11.78 ㎡=67.19㎡
核心筒拓展类型三 63.74㎡+17.43 ㎡=81.17㎡

浅谈框架-核心筒结构设计摘要：在目前的办公楼、酒店等高层建筑中，由于建筑师对景观视野、空间分隔等建筑功能的高要求，结构师多趋向于采用框架-核心筒这一结构体系。

本文从其抗侧刚度形成、地震剪力分配和如何提高整体结构延性等方面入手，结合工程实例，阐述了框架-核心筒结构设计中的一些概念和方法。

关键词：框架-核心筒抗侧刚度剪力分配延性本工程位于巴彦卓尔市临河区金川大道以东，由七层裙房和一座主塔楼组成，总建筑面积约2.6万平米，其中地上二十五层共2.25万平米，地下一层3500平米。

地下室层高4米，1~7层层高4.5m，以上各层层高3.8m，结构总高97.45m。

抗震设防烈度7度，0.15g，Ⅲ类场地，100年重现期基本风压0.6KN/m2，地面粗糙度为B类。

本文只介绍主塔楼结构设计，由于裙房与主塔楼在0.00m以上采用伸缩缝分开，故主塔楼上部结构采取单独的计算模型进行分析，以下为主楼底层结构平面图和三维计算模型示意图。

1. 主体结构选型本工程核心筒呈圆形，其高宽比为6.9，主外框柱绕其环形布置，整体结构基本均匀对称。

中央核心筒内径14.1m，主外框柱距核心筒壁约9.2m。

采用现浇钢筋混凝土框架-核心筒结构形式，核心筒结合建筑中央楼电梯间布置贯通落地，于楼梯、电梯分隔处布置内隔剪力墙，这样既有利于建筑防火分隔要求，又提高了建筑平面使用系数，且易于发挥核心筒承重、抗侧力的核心作用。

外框柱距也较好地满足建筑对景观视野的要求，保证灵活的室内使用空间，提高建筑使用质量。

在这里先说明一下框架-核心筒的定义，《建筑抗震设计规范》GB50011-2010（以下简称《抗规》）表6.1.1注2：“框架-核心筒结构指周边稀柱框架与核心筒组成的结构”，即筒体-稀柱结构。

它要求核心筒必须能作为一个独立的悬臂筒体结构体系，可以承担绝大部分的剪力（一般可>85%）和大部分的倾覆弯矩(一般可>60%)，同时外框架必须是稀柱框架（柱距一般8~12m），只需承担很小一部分的剪力和相当部分的倾覆弯矩。
