核心筒设计要求

⾼层钢结构第九章规范钢框架混凝⼟核⼼筒结构钢框架—钢筋混凝⼟核⼼筒结构9.1总则9.1.1钢框架—钢筋混凝⼟核⼼筒结构的设计，应祖训现⾏国家标准《建设抗震设计规范》GB50011的有关规定。

9.1.2钢框架-钢筋混凝⼟核⼼筒结构有双重体系和单重体系之分，取决于框架部分的剪⼒分担率。

⼆者有不同的设计要求，适⽤范围，最⼤适⽤⾼度和抗震设计等级，设计时应分别符合有关规定。

9.1.3钢框架-钢筋混凝⼟核⼼筒结构有不同的形式，其框架部分采⽤钢框架外，必要时也可采⽤钢管混凝⼟柱（或钢⾻混凝⼟柱）和钢梁的组合框架；钢框架必要时可下部楼层⽤钢⾻混凝⼟柱和尚不六层⽤钢柱，混凝⼟核⼼筒必要时可作为钢⾻混凝⼟结构。

此外，周边钢框架必要时可设置钢⽀撑加强，使钢框架成为具有较⾼侧向承载⼒的⽀撑框架。

9.1.4钢框架-钢筋混凝⼟核⼼筒结构为双重体系时，其最⼤适⽤⾼度不宜超过现⾏国家规范《建筑结构抗震设计规范BG50011 对钢筋混凝⼟框架-核⼼筒（抗震墙）结构最⼤适⽤⾼度和钢框架-⽀撑结构最⼤适⽤⾼度⼆者的平均值。

单重体系时，不宜超过GB50011对抗震墙结构规定的最⼤适⽤⾼度。

9.1.5钢框架-钢筋混凝⼟核⼼筒结构的抗震设计等级，钢框架部分和混凝⼟核⼼筒部分应分别符合现⾏国家标准《建筑抗震设计规范》GB50011的表6.1.2和表8.1.3的规定。

9.1.6框架下部采⽤钢⾻混凝⼟柱上部采⽤钢柱时，应设置过渡层防⽌刚度突变。

过渡层的柱刚度宜为上下楼层柱刚度之和的⼀半。

9.2双重体系和单重体系9.2.1 钢框架—钢筋混凝⼟核⼼筒结构宜作为双重体系。

钢框架部分按刚度分配的最⼤楼层地震剪⼒，不应⼩于结构总剪⼒的10%；框架部分按刚度分配计算得到的地震层剪⼒应乘以的的增⼤系数，达到不⼩于结构底部地震剪⼒的20%和最⼤楼层剪⼒1.5倍⼆者较⼩值，且不⼩于结构底部地震剪⼒的15%。

【说明】在地震作⽤下，由于钢筋混凝⼟核⼼筒侧向刚度较钢框架⼤很多，因⽽承担了绝⼤部分地震⼒。

本文将核心筒方案归结为九大规则要点：1、只需1个安全出口的建筑，可设置单向疏散走道；2、需2个安全出口的建筑，应设置双向疏散走道；3、安全出口应通过公共区域连通；4、安全出口距离的计算原则；5、前室穿套应予禁止；6、前室扩展区域的相关要求；7、楼梯间、前室连接过道的净宽度要求；8、消防电梯前室尺寸及面积的要求；9、设置客货梯的前室宜采用常开防火门。

一、有关疏散走道的设置要求1、对于只需要设置1个安全出口的建筑，可设置仅一个安全出口的疏散走道。

正确示例（示例1）：本示例建筑，只需要一个安全出口，当开向同一前室的户门大于3樘时，可通过设置疏散走道的方式解决，疏散走道只需要一个安全出口。

（示例1）2、对于需要设置不少于2个安全出口的建筑，疏散走道必须有两个（或以上）安全出口，应尽量分散布置，以满足双向疏散的要求。

依据：单向走道只有一个安全出口，明显违反“需要两个安全出口，且安全出口应分散设置”的基本原则。

另外，如果允许设置单向走道，将衍生众多的极端方案，规范条文形同虚设。

2.1、正确示例（示例2）：本示例的户门对走道开启，疏散走道有两个安全出口，具备双向疏散功能。

（示例2）2.2、正确示例（示例3）：本示例开向同一前室的户门为2樘，其他的户门通过双向疏散走道对前室开放：（示例3）2.3、错误示例（示例4）：本示例走道为单向走道，不具备双向疏散功能，不允许！（示例4）2.4、错误示例（示例5）：本示例同上，走道没有双向疏散功能，不允许！（示例5）2.5、特殊情况：根据规范要求，直接开向同一前室的户门不应大于3樘。

对于不大于3樘户门的情况，可以直接对前室开放（示例6），也可以通过疏散走道从一个安全出口进入前室（示例7），具体可参照2018版《建筑设计防火规范》图示。

（示例6）（示例7）二、安全出口应通过公共区域连通两个安全出口在同一楼层上应能通过公共区自由转换，住宅建筑不应通过住宅的套内空间进行转换。

也就是说，示例8的类似方案，不许可使用。

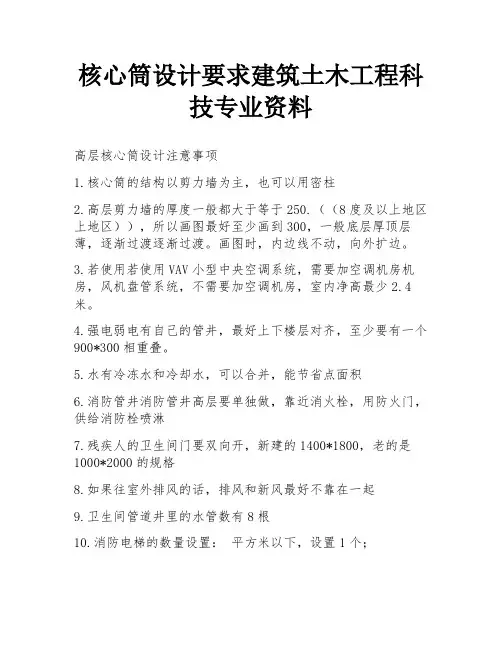

核心筒设计要求建筑土木工程科技专业资料高层核心筒设计注意事项1.核心筒的结构以剪力墙为主，也可以用密柱2.高层剪力墙的厚度一般都大于等于250.（（8度及以上地区上地区）），所以画图最好至少画到300，一般底层厚顶层薄，逐渐过渡逐渐过渡。

画图时，内边线不动，向外扩边。

3.若使用若使用VAV小型中央空调系统，需要加空调机房机房，风机盘管系统，不需要加空调机房，室内净高最少2.4米。

4.强电弱电有自己的管井，最好上下楼层对齐，至少要有一个900*300相重叠。

5.水有冷冻水和冷却水，可以合并，能节省点面积6.消防管井消防管井高层要单独做，靠近消火栓，用防火门，供给消防栓喷淋7.残疾人的卫生间门要双向开，新建的1400*1800，老的是1000*2000的规格8.如果往室外排风的话，排风和新风最好不靠在一起9.卫生间管道井里的水管数有8根10.消防电梯的数量设置：平方米以下，设置1个；1500-2000平方米，设置两个（面积各地算法不同，上海是楼层的建筑面积减去管道井的面积来计算）11.防烟楼梯间若和防烟电梯合用前室，面积要大于等于10平方米，前室和楼梯间里都要有正压送风，楼梯间的压强要大于前室的，用乙级防火门；不合用，即仅是防烟楼梯间的前室，面积大于等于6平米平米，楼梯间加送风，前室不加送风。

12.卫生间里的（大便器+小便器））/洗手盆=2：113.管弄井可以放马桶水箱，宽40014.消防电梯下要有消防水池15.一般塔式高层办公楼标准层建筑面积大约1000m2~1500m2，有两个独立疏散楼梯就足够了，以1500m2一个标准层来计算，办公楼一般差不多20m2一个人（按北京公布的办公楼使用面积：办公人均6m2；会议2.3m2；；辅助用房1.8m2；服务用房1.4m2；人均使用面积人均使用面积是是11.5m2，合建筑面积大约是是16.5m2），即使以10m／人计算的话，每层最多150人，只需要1.5m宽的楼梯，根据《高层民用建筑设计防火规范宽的楼梯》规定楼梯净宽应不小于1.2m，所以设计两个净宽1.2m的楼梯即可。

核心筒结构设计要点[优质文档首发]1、核心筒宜贯通建筑物全高。

核心筒的宽度不宜小于筒体总高的1/12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，核心筒的宽度可适当减小。

2、核心筒应具有良好的整体性，并满足下列要求：（1）墙肢宜均匀、对称布置；（2）筒体角部附近不宜开洞，当不可避免时，筒角内壁至洞口的距离不应小于500mm和开洞墙的截面厚度；（3）核心筒外墙的截面厚度不应小于层高的1/20及200mm，对一、二级抗震设计的底部加强部位不宜小于层高的1/16及200mm，不满足时，应按本规程附录D计算墙体稳定，必要时可增设扶壁柱或扶壁墙；在满足承载力要求以及轴压比限值（仅对抗震设计）时，核心筒内墙可适当减薄，但不应小于160mm；（4）筒体墙的水平、竖向配筋不应少于两排；（5）抗震设计时，核心筒的连梁，宜通过配置交叉暗撑、设水平缝或减小梁截面的高宽比等措施来提高连梁的延性。

3、抗震设计时，各层框架柱的地震剪力应参照本规程第8.1.4条的规定予以调整。

4、框架/核心筒结构的周边柱间必须设置框架梁。

5、核心筒连梁的受剪截面应符合本规程第9.3.6条的要求，其构造设计应符合本规程第9.3.7～9.3.8条的规定。

结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生，也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习，独立思考的能力。

行路，还是要靠行路人自己。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

本文由王敏老师编辑整理，感谢大家的支持！。

建筑结构设计：核心筒结构有哪些设计要
求？
1、抗震设计时核心筒应承担全部的水平剪力，巨型框架应承担不少于3倍的计算水平剪力；
2、加强层环桁架上下弦所在楼层的楼板厚度及构造由计算确定，并不应小于180mm；双层双向配筋，各层单向配筋率不宜小于0.3%；加强层上下相邻层的楼板厚度不宜小于150mm，双层双向配筋，各层单向配筋率不宜小于0.25%；
3、水平伸臂桁架上下弦应贯通核心筒；剪力墙的厚度由计算确定，并宜比上下弦杆宽度大120mm，剪力墙竖向及水平分布筋的配筋率宜不小于0.6%.
1。

框架核心筒结构设计步骤详解1号框芯筒概述[1]框芯筒结构常用于高层或超高层写字楼和公寓，且大多高大。

[2]随着建筑高度的增加，建筑专业的重要性降低，而结构专业和设备专业的话语权逐渐增加。

[3]特别是结构专业，1号概况关于框架-核心筒[1]框架-核心筒结构常用于高层或超高层写字楼和公寓，且大多高大。

[2]随着建筑高度的增加，建筑专业的重要性降低，而结构专业和设备专业的话语权逐渐增加。

[3]特别是结构专业，可以根据概念设计和计算的需要，对其他专业提出要求。

【4】结构专业方案尽量常规简单。

需要确定结构方案：梁柱结构(混凝土或钢，复合结构)柱、剪力墙和梁的截面尺寸竖向构件的调整要求2号建筑图纸后，确定计算数据【1】第一轮绘制一般比较粗糙，可能只有标准层，其他信息还有待确定。

下图显示了实际项目的第一轮绘图：图中有很多地方需要调整，本文将逐一说明。

需要注意的是，建筑专业的很多数据还没有确定，可以通过沟通了解大致的意向和方向，比如明确的高度要求、总高度限制、楼层高度和底层商业、空调采暖的商业业态等。

这样我们就能很好地了解并保持良好的利润率。

[2]确定以下建筑专业数据：标准层高层高是计算机计算的基础数据，结构内部梁高(先估算一个梁高，比如650左右)必须提供给建筑学专业。

楼层号和楼层高度底层业务部分负荷较重，大概有车库入口、扶梯、内楼梯等设施削弱了平面。

层高高，没有数值的话可以估计5m。

屋顶上的设施屋顶设施对电脑计算结果影响很大，包括水箱房、擦窗机、电信塔、装饰架、花园、直升机起降平台等，提前问清楚，知道自己想要什么。

墙体材料和地面建筑如果没有准确的数值，提供有意练习就可以了。

[3]确定建筑类别参照《建筑抗震设防分类标准》确定建筑类别是丙类还是乙类，建筑类别错误会颠覆既定的平面图。

总而言之：以上都是影响结构计算的重要数据未确定的数据可由建筑专业人员估算数据是保守的，为未来的调整留下了大量的财富3号结构方案的确定方案确定原则以下方案应正式调整到建筑平面。

高层住宅核心筒部位设计一般做法建筑：1、走道处净宽应大于1200，土建值应不小于1250，考虑石材贴面装修的应不小于1300；2、候梯厅深度应大于1800，土建值应不小于1850，考虑石材贴面装修的应不小于1900；注意担架电梯井道宽*深要2200*2150或1960*26003、非剪刀楼梯开间轴线不小于2600，剪刀楼梯开间轴线不小于2800；4、楼梯净长度按260×平步数＋休息平台宽（一般取1350）×2，规范休息平台净宽一般楼梯最小为1200（要注意扶手不可占用平台宽度，做夹缝扶手或鹤颈形转弯），剪刀楼梯13005、如果采用剪刀楼梯双前室设计时，两个前室出口距离小于5米时(有时无走道，前室直接相邻)，则需要做喷淋。

给排水：1、水管井宜宽度800，深度800，如消火栓立管也立在管井内（消火栓立管有时独立裸露立在楼梯间转角），深需1000。

（顶部6层考虑太阳能）2、消火栓（每个前室都要有）：留孔宽750，需要考虑两边都有墙垛，以及立管位置。

嵌入墙内时不能影响墙体耐火极限，一般墙厚需要300。

电气：1、电表箱：每层核心筒需要一段墙面安装。

一般在前室墙上（供电局要求该墙面不可位于井道内）。

一户表箱宽910，二～四户表箱宽1180，五~六户表箱宽1400。

留孔宜加大至少50。

需要考虑两边都有墙垛。

嵌入墙内时不能影响墙体耐火极限，一般墙厚需要300。

最近消防支队要求表箱要在按装防火门，不能直接开在前室内。

2、电气井道（按强弱电合用）：一般一字型比较合理（长边开大门，人站在门外操作）：16层及以下净尺寸2600×800,其中强电长约1400，弱电长约1200。

16层以上净尺寸2800×800。

其中强电长约1600，弱电长约1200。

现在供电局要求强弱电井分设，中间加小墙隔开。

*注: 9层及以下住宅当地电业局允许底层设集中表箱的，只需要井道不需要检修门，强电可只做一个约100*400的井，弱电做一个约800*800的井。

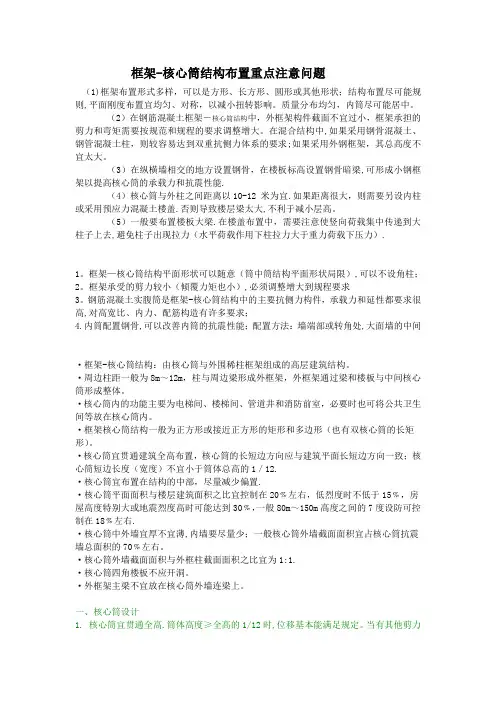

核心筒的布置原则-回复“核心筒的布置原则”核心筒的布置原则是指在建筑中合理、科学地设置核心筒的准则和方法。

核心筒是高层建筑中起到负责承载重力和抗侧向风荷载作用的结构元素，也是连接各楼层、提供垂直交通功能的重要部分。

合理的核心筒布置可以提高建筑的稳定性、安全性和舒适性，因此在设计过程中需要遵循一系列原则。

第一原则，结构合理性核心筒的布置首先要考虑结构合理性。

要根据建筑的用途、高度、地理位置等因素来确定核心筒的形式和位置。

一般来说，核心筒的位置应尽量靠近建筑的重心，以确保楼层的平衡分布，减小结构受力的不均匀现象。

此外，还要考虑核心筒的尺寸和形状，以满足结构的强度和稳定性要求。

第二原则，功能协调性核心筒的布置也要考虑功能协调性。

核心筒在建筑中不仅承担结构的作用，还要提供垂直交通和服务设备的通道。

因此，在核心筒的布置过程中，要合理安排电梯、楼梯、管道等设施的位置，以确保功能的顺畅运行。

同时，还要考虑人员疏散和消防通道的设置，以确保安全。

第三原则，空间利用效率核心筒的布置还要考虑空间利用效率。

核心筒占据一定的面积，因此要减少核心筒对建筑内部空间的占用。

在设计中，可以采用合理的核心筒形式、合适的尺寸和位置，以最大限度地减少对室内空间的影响，并提高室内空间的利用效率。

第四原则，经济可行性核心筒的布置还要考虑经济可行性。

核心筒的建造和维护都需要投入一定的成本，因此要在设计中综合考虑建筑的造价和经济效益。

在布置过程中，要选择合适的材料和结构形式，以满足建筑的需求并控制成本。

第五原则，美观性核心筒的布置也要考虑美观性。

核心筒作为建筑的重要部分，其形式和外观要与整体建筑风格相协调。

在设计过程中，可以考虑采用造型良好、轮廓清晰的核心筒形式，以增加建筑的视觉效果和美感。

总结起来，核心筒的布置原则包括结构合理性、功能协调性、空间利用效率、经济可行性和美观性。

这些原则在核心筒的设计和施工中起到指导和规范的作用，能够使建筑在满足功能和安全要求的同时，具备良好的空间效果和外观效果，提高建筑的整体品质和竞争力。
