核心筒结构体系要点

建筑框架－核心筒结构设计要点及其应用分析核心筒结构是高层建筑在建筑物内部所设的垂直主体结构。

它主要承受建筑物的重力荷载和抗侧倾力，同时也起到分隔、隔声、安装电力和通讯设备等功能。

在建筑框架设计中，核心筒结构扮演着至关重要的角色。

下面将介绍核心筒结构设计的要点及其应用分析。

核心筒结构的设计要点包括以下几个方面：1.结构形式的选择：核心筒结构可以采用不同的形式，如混凝土核心筒、钢结构核心筒等。

在选择结构形式时，需要考虑建筑物的用途、高度、地震等级和设计要求，以及建筑成本等因素。

2.截面形状的选择：核心筒结构的截面形状应该具有足够的刚度和稳定性，以承受建筑物的重力和侧倾力。

常用的核心筒结构截面形状有矩形、圆形、多边形等，选择合适的截面形状可以提高结构的性能。

3.结构轴线的确定：核心筒结构的轴线应该根据建筑物的布置和功能要求进行合理的确定。

轴线的位置和走向直接影响到建筑物的空间布局和使用效果。

4.连接方式的设计：核心筒结构与其他建筑结构之间的连接方式应该具有足够的刚度和稳定性，以确保结构的整体性能。

常见的连接方式有焊接、螺栓连接等。

5.抗震性能的设计：核心筒结构的设计应该具有良好的抗震性能，以确保建筑物在地震作用下的安全性能。

这包括选择合适的地震设计参数、采用抗震设计措施，如加强筋的设置、剪力墙的布置等。

核心筒结构在建筑框架中的应用有以下几个方面：1.提供良好的垂直通道：核心筒结构可以作为建筑物的垂直通道，如电梯、楼梯等的布置。

合理的核心筒结构设计可以提高建筑物的通行效率和舒适性。

2.分隔功能：核心筒结构可以将建筑物分隔成不同的功能区域，如办公区、商业区、住宅区等。

这样可以更好地满足不同使用者的需求。

3.提供安全和防火功能：核心筒结构具有良好的抗火性能，可以提供建筑物的安全和防火功能。

在设计中，需要考虑到核心筒结构与建筑物其他部分的密闭性和防火构造的设置。

4.减小建筑物的侧倾位移：核心筒结构可以通过提供足够的刚度和稳定性，减小建筑物在风力和地震作用下的侧倾位移。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
核心筒结构设计要点
1、核心筒宜贯通建筑物全高。

核心筒的宽度不宜小于筒体总高的1/12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，核心筒的宽度可适当减小。

2、核心筒应具有良好的整体性，并满足下列要求：
（1）墙肢宜均匀、对称布置；
（2）筒体角部附近不宜开洞，当不可避免时，筒角内壁至洞口的距离不应小于500mm和开洞墙的截面厚度；
（3）核心筒外墙的截面厚度不应小于层高的1/20及200mm，对一、二级抗震设计的底部加强部位不宜小于层高的1/16
及200mm，不满足时，应按本规程附录D计算墙体稳定，必要时可增设扶壁柱或扶壁墙；在满足承载力要求以及轴压比限值（仅对抗震设计）时，核心筒内墙可适当减薄，但不应小于160mm；
（4）筒体墙的水平、竖向配筋不应少于两排；
（5）抗震设计时，核心筒的连梁，宜通过配置交叉暗撑、设水平缝或减小梁截面的高宽比等措施来提高连梁的延性。

3、抗震设计时，各层框架柱的地震剪力应参照本规程第
8.1.4条的规定予以调整。

4、框架/核心筒结构的周边柱间必须设置框架梁。

5、核心筒连梁的受剪截面应符合本规程第9.3.6条的要求，其构造设计应符合本规程第9.3.7～9.3.8条的规定。

住宅楼核心筒设计要点一个住宅楼的核心筒是其结构的重要组成部分，它提供了建筑物的稳定性和安全性。

因此，在设计住宅楼核心筒时需要注意以下要点：1.结构稳定性：核心筒应能够提供足够的稳定性，以抵抗各种外部力的作用，如地震、风力和荷载等。

设计师应使用合适的结构材料和设计原理来确保核心筒的稳定性。

2.结构强度：核心筒应具备足够的强度，能够承受负载并分配负载到周围的结构中，以保证建筑物的整体结构安全。

设计师应在核心筒的布置和尺寸上考虑到负载的分布和传递。

3.防火安全：住宅楼作为居住场所，对防火要求较高。

核心筒应采用防火材料来提供隔热和耐火性能，以确保在火灾情况下能够提供有效的防护，阻止火势蔓延。

4.电气、水管、通风道的布置：核心筒内通常包含电气、水管和通风道等设备和管线。

设计师应合理布置这些设备和管线，以确保其使用效果和维护方便。

通风道应设计合理，以保证室内空气质量和排除有害气体。

5.空间利用效率：在设计核心筒空间时，应尽可能提高空间的利用效率。

可以考虑采用室内楼梯、电梯和电梯间、垃圾处理间等功能区域的布置，以最大程度地减少核心筒空间的浪费。

6.抗震设计：住宅楼核心筒需要具备较好的抗震性能，以应对地震引起的水平力和垂直力。

设计师应选取适当的抗震设计参数，采用适宜的抗震构造和配筋方式，确保核心筒在地震情况下能够提供足够的稳定性。

7.能效设计：住宅楼核心筒的设计应考虑能源效率。

可以通过合理的建筑布局和节能措施，如采用隔热材料、优化通风设计和太阳能利用等，减少能源消耗和碳排放。

8.美学设计：住宅楼核心筒的外观设计也应考虑美观性。

设计师可以运用适当的造型、材料和色彩搭配，使核心筒与整个建筑物相协调，增加建筑的视觉效果。

综上所述，住宅楼核心筒的设计要点包括结构稳定性、结构强度、防火安全、设备和管线布置、空间利用效率、抗震设计、能效设计和美学设计。

设计师在设计核心筒时应综合考虑以上要点，确保核心筒能够满足建筑物的功能和安全要求，并提升建筑的整体品质。

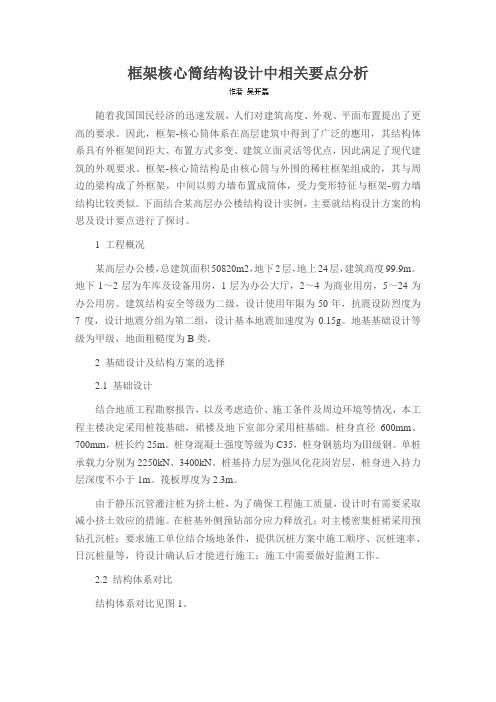

框架核心筒结构设计中相关要点分析随着我国国民经济的迅速发展，人们对建筑高度、外观、平面布置提出了更高的要求。

因此，框架-核心筒体系在高层建筑中得到了广泛的應用，其结构体系具有外框架间距大、布置方式多变、建筑立面灵活等优点，因此满足了现代建筑的外观要求。

框架-核心筒结构是由核心筒与外围的稀柱框架组成的，其与周边的梁构成了外框架，中间以剪力墙布置成筒体，受力变形特征与框架-剪力墙结构比较类似。

下面结合某高层办公楼结构设计实例，主要就结构设计方案的构思及设计要点进行了探讨。

1 工程概况某高层办公楼，总建筑面积50820m2，地下2层，地上24层，建筑高度99.9m。

地下1～2层为车库及设备用房，1层为办公大厅，2～4为商业用房，5～24为办公用房。

建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为7度，设计地震分组为第二组，设计基本地震加速度为0.15g。

地基基础设计等级为甲级，地面粗糙度为B类。

2 基础设计及结构方案的选择2.1 基础设计结合地质工程勘察报告，以及考虑造价、施工条件及周边环境等情况，本工程主楼决定采用桩筏基础，裙楼及地下室部分采用桩基础。

桩身直径600mm、700mm，桩长约25m。

桩身混凝土强度等级为C35，桩身钢筋均为Ⅲ级钢。

单桩承载力分别为2250kN、3400kN。

桩基持力层为强风化花岗岩层，桩身进入持力层深度不小于1m。

筏板厚度为2.3m。

由于静压沉管灌注桩为挤土桩，为了确保工程施工质量，设计时有需要采取减小挤土效应的措施。

在桩基外侧预钻部分应力释放孔；对主楼密集桩裙采用预钻孔沉桩；要求施工单位结合场地条件，提供沉桩方案中施工顺序、沉桩速率、日沉桩量等，待设计确认后才能进行施工；施工中需要做好监测工作。

2.2 结构体系对比结构体系对比见图1。

初步设计方案：优点：柱距均匀，约10m；核心筒中心与整体结构中心基本重合。

缺点：核心筒外墙因进出口、设备等需要，增开门洞部位的外墙连梁容易因为抗剪问题超筋；核心筒所占面积较大，所以核心筒刚度也大；框架柱的倾覆弯矩百分比基本在10%～30%，外围框架柱作用未得到充分发挥；与核心筒相连主框架梁截面大、配筋大。

建筑框架－核心筒结构设计要点及其应用分析建筑框架是指建筑物的结构骨架，是建筑物承受重力荷载和抗侧向荷载的主要构件。

在建筑设计中，核心筒结构是一种常见的设计形式，它具有很多优点，在高层建筑中得到了广泛的应用。

核心筒结构是指在建筑物内部设置一个或多个具有一定刚度和强度的筒形结构，将地震或风荷载引入核心筒内，并通过核心筒将荷载传递到建筑的基础上。

核心筒结构的设计要点及其应用分析如下：一、设计要点：1.核心筒的位置：核心筒应在建筑物的中心位置，以便将荷载均匀传递到整个建筑物上，提高建筑物的整体稳定性；2.核心筒的类型：核心筒可以采用混凝土结构、钢结构或混凝土与钢结构的组合形式，选择合适的材料和结构形式是关键；3.核心筒的形状：核心筒的形状可以选择圆形、方形、多边形等，不同形状的核心筒在抗侧向荷载方面的性能有所差异，需要根据具体情况选择合适的形状；4.核心筒的尺寸：核心筒的尺寸要根据建筑物的高度和功能需求来确定，尺寸过小会影响核心筒的抗侧向刚度，尺寸过大则会浪费空间和材料。

二、应用分析：1.提高建筑物的整体稳定性：核心筒作为建筑物的主要结构，能够将侧向荷载集中引入地基，提高建筑物的整体稳定性，降低倾覆风险；2.增加建筑物的使用空间：核心筒可以作为建筑物内部空间的结构支撑，减少柱子的设置，提高空间的利用率，为建筑物内部布局提供更多的灵活性；3.提高建筑物的抗震性能：核心筒能够有效抵抗地震引起的侧向力，降低建筑物的震动幅度，增加建筑物的抗震性能；4.简化建筑物的结构形式：核心筒能够承担建筑物大部分的荷载，减少其他结构构件的数量和复杂性，简化了建筑物的结构形式，降低了施工难度和成本。

核心筒结构设计要点及其应用分析是建筑设计中的重要内容，它在提高建筑物的整体稳定性、增加使用空间、提高抗震性能和简化结构形式等方面具有重要的作用。

在实际设计中，需要根据具体的项目需求和工程条件，合理选择核心筒的位置、类型、形状和尺寸，以达到设计要求并确保建筑物的安全可靠。

钢管混凝土柱-型钢梁-砼核心筒体系结构设计要点概述及解释说明1. 引言1.1 概述钢管混凝土柱-型钢梁-砼核心筒体系是一种在建筑结构设计中常见的组合结构系统。

该体系结合了钢管混凝土柱、型钢梁和砼核心筒这三种材料的优点，旨在提供更高的强度、刚度以及抗震性能。

本文旨在全面阐述这种体系结构设计的要点，通过对于材料选择、截面设计、节理设置等方面的详细讨论，帮助读者深入了解该体系。

1.2 文章结构本文将按照以下组织结构进行介绍和分析：首先，在第2部分中，我们将重点讨论钢管混凝土柱的设计要点，包括材料选择、截面设计以及节理设置；接着，在第3部分中，我们将详细探讨型钢梁的设计要点，包括类型选择、强度计算和连接方式；然后，在第4部分中，我们将集中关注砼核心筒体系的设计要点，包括结构布局、配筋设计以及抗震性能考虑。

最后，在第5部分中，我们将总结文章，并提出对可持续发展的展望以及对未来趋势的预测与建议。

1.3 目的本文的目的是为读者介绍钢管混凝土柱-型钢梁-砼核心筒体系结构设计要点，旨在帮助读者了解该体系结构的设计原理和相关技术。

通过本文的阐述和解释，读者将能够全面了解该体系在建筑结构中的应用，并能够在实际设计中灵活运用。

本文还旨在促进可持续发展理念在结构设计领域的推广和应用，并为未来趋势提供参考和建议。

2. 钢管混凝土柱设计要点2.1 材料选择在钢管混凝土柱的设计中，材料选择至关重要。

一般来说，钢管可以选择普通碳素钢管或高强度钢管。

对于核心筒部分，混凝土的强度等级应根据工程需要进行选取，以确保结构的承载力和稳定性。

2.2 截面设计钢管混凝土柱的截面设计需要综合考虑结构的受力情况、承载力需求和施工可行性。

常用的截面形式包括矩形、圆形和多边形等。

在设计过程中，应进行横向配筋和纵向钢桩的布置，并进一步考虑填充混凝土厚度以及屈曲构件长度等因素。

2.3 节理设置节理是为了适应地震荷载而在结构中引入的缝隙或规定位置的剪切平面，并通过合理锚固手段加固。

建筑框架－核心筒结构设计要点及其应用分析随着城市化的不断发展，城市高层建筑逐渐兴起。

高层建筑的设计不仅涉及到建筑的美观和耐用性，更需要考虑到建筑的安全性。

核心筒作为高层建筑的一种结构形式，已经被越来越多的设计师所采用。

本文将介绍核心筒结构设计要点及其应用分析。

一、核心筒结构设计要点1、设计精度要高：核心筒结构在高层建筑中通常承担着承载重力、抗风、抗震等任务。

设计师需严格按照设计要求进行核心筒的设计，确保其精度高、结构合理。

2、材料选择优质：预制混凝土构件是核心筒结构中必不可少的一部分。

设计师在选择预制混凝土构件时需选择优质的材料，保证核心筒的整体性和强度。

3、设计中加强结构缝合处：在核心筒结构中，预制混凝土构件需要通过焊接、胶合等手段进行缝合。

设计师需要保证缝合处的强度和密封性，以确保整个结构的稳固性。

4、加强衬板防护：核心筒结构中常常使用衬板进行加固。

因为核心筒需要承受高层建筑中的许多力量，因此衬板的防护至关重要。

设计师需要选择防护性能优良的衬板材料，以保证核心筒结构的使用寿命。

5、设计中避免孔洞、管线穿越核心筒：在核心筒结构中，设计师需要避免孔洞、管线等穿越整个结构。

这样不仅增加了结构的脆弱性，还会对结构整体性能造成严重影响。

二、应用分析1、适用于高层建筑：核心筒结构适用于高层建筑的设计中。

在高层建筑中，核心筒可以作为建筑的支撑点，以保证建筑的整体稳定性。

2、可提高建筑的安全性：核心筒结构不仅可以提高建筑的稳定性，还可以提高建筑的安全性。

在地震、台风等自然灾害中，核心筒可以为建筑提供更好的抗击力。

3、施工周期短：核心筒结构通常都是采用预制构件完成的，因此施工周期相对较短。

这也使得核心筒结构成为高层建筑设计中的优选方案之一。

总之，核心筒结构设计是高层建筑设计中不可或缺的一部分。

设计师在核心筒结构的设计过程中需高度重视，确保结构的精度、可靠性、稳定性等方面的表现。

同时，设计师还需要对不同的工程环境和施工条件进行技术分析和适应性研究。

建筑框架－核心筒结构设计要点及其应用分析一、引言建筑框架－核心筒结构是一种常见的建筑结构形式，它通过框架支撑和核心筒的加固实现了建筑物的稳定和安全。

本文将从设计要点和应用分析两方面对建筑框架－核心筒结构进行详细介绍。

二、设计要点1. 结构稳定性在建筑框架－核心筒设计中，结构的稳定性是首要考虑的因素。

框架结构应能够承受水平载荷和竖向荷载，而核心筒则需要具有足够的抗拉和抗压能力。

要考虑框架和核心筒之间的协同作用，确保整体结构的稳定性和完整性。

2. 风荷载和地震荷载建筑框架－核心筒结构要能够有效地抵抗风荷载和地震荷载的作用。

在设计过程中，需考虑不同方向上的风荷载和地震荷载对结构的影响，并采取相应的抗震和防风措施，以保证建筑的整体安全性。

3. 材料选用和连接方式建筑框架－核心筒结构的设计要考虑材料的选用和连接方式。

常见的材料有钢材、混凝土等，而连接方式则影响整体结构的稳定性和安全性。

设计者需根据具体建筑的要求和环境条件，选择合适的材料和连接方式，确保结构的可靠性。

4. 结构的可维护性结构的可维护性也是建筑框架－核心筒设计的重要考量因素。

设计者要在结构设计中考虑到后续的维护和修缮工作，确保结构的持久稳定性和安全性。

5. 空间利用和美观性在设计建筑框架－核心筒结构时，要考虑到空间的合理利用和设计美观性。

框架结构的布置和核心筒的设计应该能够满足建筑功能和美学要求，使整体结构具有良好的空间利用效率和美观的外观形态。

三、应用分析建筑框架－核心筒结构在实际工程中得到了广泛的应用，其优点在于结构稳定性好、空间利用率高、建筑外观美观等方面。

以下是几个常见的应用案例：1. 高层建筑高层建筑通常采用建筑框架－核心筒结构，以满足其高度和稳定性的要求。

核心筒作为建筑物的“脊梁”，承担着水平荷载和竖向荷载的作用，而框架结构则为建筑提供了侧向支撑和结构稳定性。

这种结构形式能够满足高层建筑的功能和安全性要求，因此得到了广泛的应用。

四、结论建筑框架－核心筒结构是一种常见的建筑结构形式，其设计要点包括结构稳定性、风荷载和地震荷载、材料选用和连接方式等方面。

建筑框架－核心筒结构设计要点及其应用分析核心筒结构是一种常见的高层建筑结构形式，具有以下优点：能够承受大风、地震等自然灾害；增加建筑物的稳定性和安全性；提高建筑物使用效率等。

本文将探讨核心筒结构设计的要点及其应用分析。

设计要点（1）截面形状：核心筒的截面形状应该选择适合建筑物的外形和功能要求的形状。

例如，对于高层建筑来说，圆形或多边形的截面更加适合。

（2）墙厚度：核心筒的墙厚度应根据建筑物的高度、使用要求、建造材料等因素合理设计。

通常建议墙厚度不要小于300mm。

（3）排水系统：对于核心筒来说，排水系统的设计非常重要。

排水系统应该排列在核心筒的最低点，以便排水顺畅，并且应该考虑到可能出现的排水堵塞问题。

（4）构造方法：核心筒的构造方法应该综合考虑建筑物的高度、功能和受力情况等因素。

例如，对于建筑高度较大的建筑物，可以采用倒臂法施工。

（5）内外表面艺术化处理：核心筒的内外表面的艺术化处理能够提高建筑物的美观度和档次感。

例如，可以在核心筒的外表面进行彩色玻璃幕墙处理，或者在内表面进行仿木装饰等。

应用分析核心筒结构在高层建筑中广泛应用。

通过对一些代表性的高层建筑的核心筒结构的分析，可以清楚地看到核心筒结构的优势。

例如，上海中心大厦的核心筒结构采用的是外肋加内肋的结构形式，将水平受力加固与纵向受力加固有机地结合在一起，增强了建筑物的刚度和稳定性；中银大厦的核心筒结构采用的是垂直固结钢筋混凝土墙板和水平梁板配合使用的结构形式，极大地提高了建筑物的稳定性和受力性能。

除此之外，核心筒结构也可以应用于其他建筑类型，如机场、桥梁等地基设施中。

例如，上海浦东国际机场的控制塔就采用了“双层核芯筒”结构，以实现更好的结构稳定性、建筑效率和空间利用率。

结论核心筒结构是一种在高层建筑和地基设施中应用广泛的结构形式。

在设计时应综合考虑建筑物的高度、使用要求、材料选择和施工方法等因素，以实现最佳的结构性能和美学效果。
