新型继电器——磁保持继电器简介
广州刘祖明
一、磁保持继电器的简介
磁保持继电器是一种新型继电器,也是一种自动开关。
和其他电磁继电器一样,对电路起着自动接通和切断作用。
区别在于磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的,磁保持继电器都是双稳态继电器。
磁保持继电器分为单相和三相。
目前市场上的磁保持继电器的触点转换电流最大可达200A;控制线圈电压分为DC5、DC6V、DC9V、DC12V、DC24V、DC48V等。
寿命2x104次;触点≤100m Ω。
磁保持继电器具有省电、性能稳定、体积小、承载能力大,比一般电磁继电器性能优越的特点。
磁保持继电器出厂状态通常为触点闭合状态,但因运输或继电器安装时受到冲击等因素影响,可能会改变状态。
在使用前有必要采取措施使触点重新复位。
二、磁保持继电器驱动电路的简介
磁保持继电器动作示意图,如图1所示。
IFV8023S用于控制直流电机、磁保持继电器等的工作,具有输出电流大,静态功耗小的特点,可广泛用于智能电表及其他用脉冲、电平控制应用领域。
IFV8023S引脚及时序图,如图2所示。
IFV8023S驱动电路,如图3所示。
附表为常见磁保持继电器型号及参数的摘录,供应用时参考。
继电器的种类范文继电器是一种电子装置,用来在电路中控制信号与能量的转换,常用于电力系统、自动化控制、通信系统等领域。
根据继电器的不同特点和应用,可以分为多种类型。
1. 电磁继电器(Electromagnetic Relay)电磁继电器是最常见的继电器类型。
它通过线圈产生电磁力,使触点关闭或打开,实现信号的转换。
电磁继电器分为两种工作方式:吸合型和保持型。
吸合型继电器的线圈电流较大,线圈抗阻性低;保持型继电器只需要较小的电流维持工作状态,适用于长时间工作。
2. 固态继电器(Solid-State Relay)固态继电器使用半导体器件替代传统电磁继电器中的线圈和触点,具有免触点磨损、寿命长、工作速度快、抗干扰能力强等优点。
它适用于高频率和高速开关应用,并且不产生电磁干扰和噪音。
3. 热继电器(Thermal Relay)热继电器是一种利用热元件对电流进行保护的继电器。
它通过电流产生热量,使得热元件膨胀并触发动作,从而切断电路。
热继电器适用于对电机或电器进行过载保护的场合。
4. 时间继电器(Time Relay)时间继电器可根据所设定的时间延迟实现触点的开合,常用于定时控制、时间测量等场合。
时间继电器通常由电磁继电器和计时器组成,能够精确控制时间间隔。
5. 电压继电器(Voltage Relay)电压继电器主要用于电力系统中,用来监测和控制电压的变化。
它能够在电网电压过高或过低时切断电路,保护设备不受损坏。
6. 电流继电器(Current Relay)电流继电器主要用于电力系统中,用来监测和控制电流的变化。
它能够在电流超过设定值时切断电路,从而保护设备和系统。
7. 电力继电器(Power Relay)电力继电器主要用于电力系统中,用来控制大功率的电流和电压。
它能承受高电流和高电压,并具有较长的寿命。
8. 保护继电器(Protection Relay)保护继电器主要用于电力系统中,用来监测和保护电力设备和系统,如变压器、发电机、电缆等。
电磁式继电器分类_电磁式继电器图形和文字符号
电磁式继电器的结构和工作原理与电磁式接触器相同。
主要区别在于:继电器用于切换小电流的控制电路和保护电路,故继电器没有灭弧装置,也无主副触点之分。
常用的电磁式继电器有电流继电器、电压继电器和中间继电器。
1.电流继电器
电流继电器反映的是电流信号。
在使用时电流继电器的线圈和被保护的设备串联,其线圈匝数少而线径粗,阻抗小,分压小,不影响电路正常工作。
常用的有欠电流继电器和过电流继电器两种。
2.电压继电器
电压继电器反映的是电压信号。
使用时电压继电器的线圈与负载并联,其线圈匝数多而且径细。
常用的有过电压、欠电压和零电压继电器。
3.中间继电器
中间继电器实质是一种电压继电器,它的特点是触点数目较多,触点容量较大,可起到中间扩展触点数或触点容量的作用。
产品系列包括:JL14、JL18、JT18、J215、3TH80、3TH82及JZC2等。
其中JL14系列为交直流欠电流继电器,JL18系列为交直流过电流继电器,Jzls为中间继电器,3TH80、3TH82为接触器式继电器,与JZC2系列类似。
电磁式继电器的图形符号如图所示。
图电磁式继电器的符号
(a)线圈一般符号;(b)过电流、欠电流继电器线圈;(c)过电压、欠电压继电器线圈;(d)动合、动断触点。
五种继电器分的工作原理继电器是一种电气控制装置,用于实现电路的自动控制。
它可以在一个电路中通过小电流控制大电流的开关操作。
继电器分为多种类型,其中包括电磁式继电器、热继电器、固态继电器、时间继电器和电子式继电器。
下面将详细介绍这五种继电器的工作原理。
1.电磁式继电器电磁式继电器是一种最常见的继电器类型。
它由电磁线圈和一对可触电触点组成。
当电源施加在电磁线圈上时,形成磁场,吸引触点闭合,通电流通路。
当电源断开时,磁场消失,触点开启,断开电路。
工作原理是通过磁场的产生和消失来控制触点的开合,实现电路的开关操作。
2.热继电器热继电器是一种基于热效应的继电器。
它由热元件和电气触点组成。
热元件通常是热敏电阻或热敏电位器,它的电阻值随温度的变化而变化。
当电流通过热元件时,它会产生热量,导致温度升高。
当温度达到一定值时,电气触点会闭合或开启,实现电路的开关操作。
3.固态继电器固态继电器是一种没有机械活动部件的继电器。
它由半导体材料制成。
固态继电器的工作原理是利用光电或电电转换效应来完成电路的开关操作。
当控制信号施加在固态继电器上时,光电或电电转换设备会改变电流的导通或阻断状态,实现电路的开关操作。
4.时间继电器时间继电器是一种带有定时功能的继电器。
它通过设定一个时间延迟,在延迟时间结束后,触发电路的开关操作。
时间继电器通常采用电子电路或机械装置实现。
其中,电子时间继电器基于电容或电感元件的充放电过程来实现时间延迟,机械时间继电器则基于钟摆或齿轮装置来实现时间延迟。
5.电子式继电器电子式继电器是一种基于电子元件的继电器。
它由半导体器件、逻辑电路和控制电路组成。
电子式继电器的工作原理是通过逻辑电路和控制电路的操作来实现电路的开关操作。
电子式继电器可以实现多种功能,例如逻辑运算、滤波、放大等。
以上是五种常见的继电器类型的工作原理。
它们分别基于电磁、热效应、固态、时间和电子原理来完成电路的开关操作。
不同类型的继电器在实际应用中具有各自的特点和适用范围,可以根据具体的应用需求进行选择。
磁保持继电器内部结构
磁保持继电器是一种电磁装置,用于控制电路中的电流流动。
它由
内部结构所组成,这个结构起着关键的作用,实现开关的功能。
磁保持继电器内部结构主要包括以下部分:
1.磁路系统:磁保持继电器的磁路系统包括铁芯、线圈和磁导路径。
铁芯是由软磁材料制成的,通过其内部传导磁场。
线圈通常由导线绕
制而成,当通电时产生磁场。
磁导路径将磁场引导到合适的位置,使
其产生力。
2.触点系统:触点是磁保持继电器中起关键作用的部分。
它通常由
固定触点和可动触点组成。
当线圈通电时,磁场引起可动触点的吸引,使之与固定触点接触,形成电路通断。
这种触点系统能够承受较大的
电流,并具有良好的切换特性。
3.辅助电路:为了进一步增强磁保持继电器的功能,一些辅助电路
也被添加到内部结构中。
例如,过载保护电路、继电器状态指示灯、
电气间隔器等。
辅助电路的添加可以使继电器更安全可靠,并提供额
外的功能。
总体而言,磁保持继电器内部结构的设计旨在实现可靠的开关控制。
通过使用合适的材料和构造,确保其正常工作并承受一定的负荷。
这
样的结构使得磁保持继电器在各种电路中被广泛应用,在电力系统、
自动化控制和电子设备中发挥重要作用。

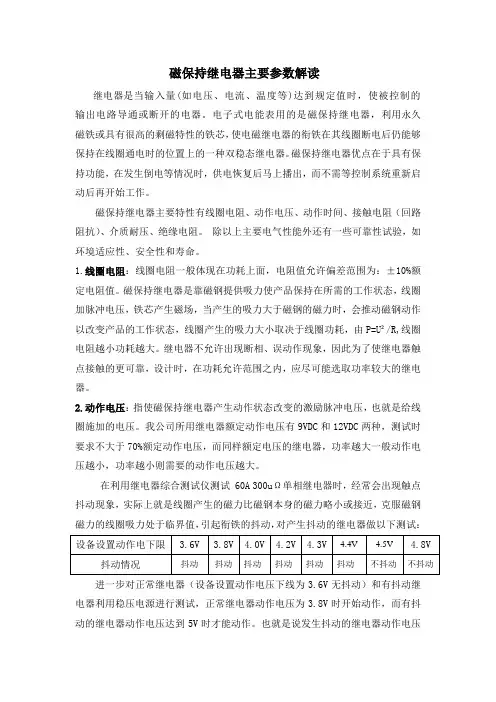

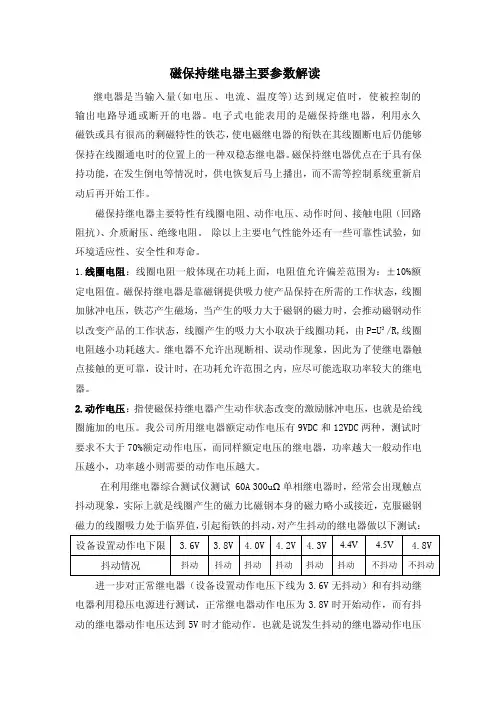

磁保持继电器主要参数解读继电器是当输入量(如电压、电流、温度等)达到规定值时,使被控制的输出电路导通或断开的电器。
电子式电能表用的是磁保持继电器,利用永久磁铁或具有很高的剩磁特性的铁芯,使电磁继电器的衔铁在其线圈断电后仍能够保持在线圈通电时的位置上的一种双稳态继电器。
磁保持继电器优点在于具有保持功能,在发生倒电等情况时,供电恢复后马上播出,而不需等控制系统重新启动后再开始工作。
磁保持继电器主要特性有线圈电阻、动作电压、动作时间、接触电阻(回路阻抗)、介质耐压、绝缘电阻。
除以上主要电气性能外还有一些可靠性试验,如环境适应性、安全性和寿命。
1.线圈电阻:线圈电阻一般体现在功耗上面,电阻值允许偏差范围为:±10%额定电阻值。
磁保持继电器是靠磁钢提供吸力使产品保持在所需的工作状态,线圈加脉冲电压,铁芯产生磁场,当产生的吸力大于磁钢的磁力时,会推动磁钢动作以改变产品的工作状态,线圈产生的吸力大小取决于线圈功耗,由P=U²/R,线圈电阻越小功耗越大。
继电器不允许出现断相、误动作现象,因此为了使继电器触点接触的更可靠,设计时,在功耗允许范围之内,应尽可能选取功率较大的继电器。
2.动作电压:指使磁保持继电器产生动作状态改变的激励脉冲电压,也就是给线圈施加的电压。
我公司所用继电器额定动作电压有9VDC和12VDC两种,测试时要求不大于70%额定动作电压,而同样额定电压的继电器,功率越大一般动作电压越小,功率越小则需要的动作电压越大。
在利用继电器综合测试仪测试 60A 300uΩ单相继电器时,经常会出现触点抖动现象,实际上就是线圈产生的磁力比磁钢本身的磁力略小或接近,克服磁钢磁力的线圈吸力处于临界值,引起衔铁的抖动,对产生抖动的继电器做以下测试:进一步对正常继电器(设备设置动作电压下线为3.6V无抖动)和有抖动继电器利用稳压电源进行测试,正常继电器动作电压为3.8V时开始动作,而有抖动的继电器动作电压达到5V时才能动作。
磁保持继电器主要参数解读继电器是当输入量(如电压、电流、温度等)达到规定值时,使被控制的输出电路导通或断开的电器。
电子式电能表用的是磁保持继电器,利用永久磁铁或具有很高的剩磁特性的铁芯,使电磁继电器的衔铁在其线圈断电后仍能够保持在线圈通电时的位置上的一种双稳态继电器。
磁保持继电器优点在于具有保持功能,在发生倒电等情况时,供电恢复后马上播出,而不需等控制系统重新启动后再开始工作。
磁保持继电器主要特性有线圈电阻、动作电压、动作时间、接触电阻(回路阻抗)、介质耐压、绝缘电阻。
除以上主要电气性能外还有一些可靠性试验,如环境适应性、安全性和寿命。
1.线圈电阻:线圈电阻一般体现在功耗上面,电阻值允许偏差范围为:±10%额定电阻值。
磁保持继电器是靠磁钢提供吸力使产品保持在所需的工作状态,线圈加脉冲电压,铁芯产生磁场,当产生的吸力大于磁钢的磁力时,会推动磁钢动作以改变产品的工作状态,线圈产生的吸力大小取决于线圈功耗,由P=U²/R,线圈电阻越小功耗越大。
继电器不允许出现断相、误动作现象,因此为了使继电器触点接触的更可靠,设计时,在功耗允许范围之内,应尽可能选取功率较大的继电器。
2.动作电压:指使磁保持继电器产生动作状态改变的激励脉冲电压,也就是给线圈施加的电压。
我公司所用继电器额定动作电压有9VDC和12VDC两种,测试时要求不大于70%额定动作电压,而同样额定电压的继电器,功率越大一般动作电压越小,功率越小则需要的动作电压越大。
在利用继电器综合测试仪测试 60A 300uΩ单相继电器时,经常会出现触点抖动现象,实际上就是线圈产生的磁力比磁钢本身的磁力略小或接近,克服磁钢磁力的线圈吸力处于临界值,引起衔铁的抖动,对产生抖动的继电器做以下测试:进一步对正常继电器(设备设置动作电压下线为3.6V无抖动)和有抖动继电器利用稳压电源进行测试,正常继电器动作电压为3.8V时开始动作,而有抖动的继电器动作电压达到5V时才能动作。
磁保持继电器五大分类
继电器的分类方法较多,可以按作用原理、外形尺寸、保护特征、触点负载、产品用途等分类。
一、按作用原理分
1.电磁继电器
在输入电路内电流的作用下,由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。
(1)直流电磁继电器:输入电路中的控制电流为直流的电磁继电器。
(2)交流电磁继电器:输入电路中的控制电流为交流的电磁继电器。
(3)磁保持继电器:将磁钢引入磁回路,继电器线圈断电后,继电器的衔铁仍能保持在线圈通电时的状态,具有两个稳定状态。
(4)极化继电器:状态改变取决于输入激励量极性的一种直流继电器。
(5)舌簧继电器:利用密封在管内,具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,
但它的电流大(一般30-100A),体积小,节电功能.
2.固态继电器
输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
3.时间继电器
当加上或除去输入信号时,输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
4.温度继电器
当外界温度达到规定值时而动作的继电器.
5.风速继电器
当风的速度达到一定值时,被控电路将接通或断开。
6.加速度继电器
当运动物体的加速度达到规定值时,被控电路将接通或断开。
7.其它类型的继电器
如光继电器、声继电器、热继电器等。
二、按外形尺寸分
名称定义
微型继电器最长边尺寸不大于10mm的继电器
超小型继电器最长边尺寸大于10mm,但不大于25mm的继电器
小型继电器最长边尺寸大于25mm,但不大于50mm的继电器
三、按触点负载分
名称定义
微功率继电器小于0.2A的继电器。
弱功率继电器0.2~2A的继电器。
中功率继电器2~10A的继电器。
大功率继电器10A以上继电器。
节能功率继电器20A-100A的继电器
四、按防护特征分
名称定义
密封继电器采用焊接或其它方法,将触点和线圈等密封在金属罩内,其泄漏率较低的继电器
塑封继电器采用封胶的方法,将触点和线圈等密封在塑料罩内,其泄漏率较高的继电器
防尘罩继电器用罩壳将触点和线圈等封闭加以防护的继电器
敞开继电器不用防护罩来保护触点和线圈等的继电器
五、按用途分
名称定义
通讯继电器(包括高频继电器)该类继电器触点负载范围从低电平到中等电流,环境使用条件要求不高。
机床继电器机床中使用的继电器,触点负载功率大,寿命长。
家电用继电器家用电器中使用的继电器,要求安全性能好
汽车继电器汽车中使用的继电器,该类继电器切换负载功率大,抗冲、抗振性高。
