磁保持继电器安装尺寸及额定数据

磁保持继电器用户手册深圳市元则电器有限公司目录第一篇总则····················１１·产品规格················１２·使用环境················１３·主要功能················２４·主要技术指标··············２５·ＲＰＴ－3CB系统软件功能·········３第二篇技术说明··················３１·ＣＰＵ板················４２·键盘显示电路··············４３·A/D、D/A电路··············４４·动作和释放电压测试···········４５·线圈电阻试···············５６·接触电阻测试··············５７·时间参数的测试·············６８·仪器的工作过程·············６第三篇使用手册··················８１·仪器的安装···············８２·参数设置················８３·参数储存················１１４·测试前准备···············１１５·测试操作················１１６·打印机操作···············１２７·校验方法················１２８·仪器检测精度统调方法··········１３９·仪器检测精度校准方法··········１４１０·被测继电器接入方法··········１６R3CB磁保持继电器综合参数试仪用户手册第一篇:总则R3CB型磁保持继电器综合参数测试仪是专门用于测试磁保持继电器的智能测试仪器。

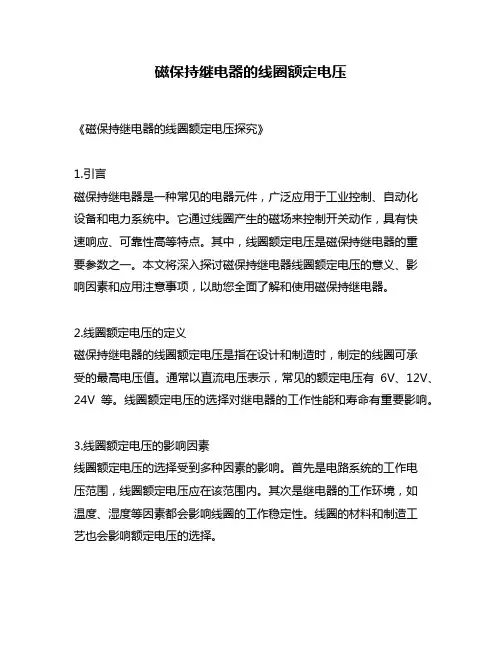

磁保持继电器的线圈额定电压《磁保持继电器的线圈额定电压探究》1.引言磁保持继电器是一种常见的电器元件，广泛应用于工业控制、自动化设备和电力系统中。

它通过线圈产生的磁场来控制开关动作，具有快速响应、可靠性高等特点。

其中，线圈额定电压是磁保持继电器的重要参数之一。

本文将深入探讨磁保持继电器线圈额定电压的意义、影响因素和应用注意事项，以助您全面了解和使用磁保持继电器。

2.线圈额定电压的定义磁保持继电器的线圈额定电压是指在设计和制造时，制定的线圈可承受的最高电压值。

通常以直流电压表示，常见的额定电压有6V、12V、24V等。

线圈额定电压的选择对继电器的工作性能和寿命有重要影响。

3.线圈额定电压的影响因素线圈额定电压的选择受到多种因素的影响。

首先是电路系统的工作电压范围，线圈额定电压应在该范围内。

其次是继电器的工作环境，如温度、湿度等因素都会影响线圈的工作稳定性。

线圈的材料和制造工艺也会影响额定电压的选择。

4.线圈额定电压的应用注意事项在使用磁保持继电器时，应根据实际需求选择合适的线圈额定电压。

过高的额定电压可能导致线圈过载损坏，而过低的额定电压则可能导致继电器无法正常工作。

在选型和使用过程中，需充分考虑线圈额定电压的合理性和适用性。

5.个人观点和总结作为电气工程师，我认为磁保持继电器的线圈额定电压是确保其正常工作和延长寿命的关键因素。

在实际应用中，合理选择线圈额定电压对于提高系统稳定性和可靠性至关重要。

我们应充分了解和重视线圈额定电压的影响因素，合理选择和使用磁保持继电器，以确保电气设备的安全和稳定运行。

通过以上文章，我希望您对磁保持继电器的线圈额定电压有了更深入的了解，并能在实际应用中更加灵活和准确地选择合适的线圈额定电压。

感谢您的阅读！6. 线圈额定电压的意义线圈额定电压直接影响了继电器的工作性能和安全可靠性。

选择合适的线圈额定电压可以确保继电器在工作时正常稳定地开关并保持状态，同时也能够延长继电器的使用寿命。

宏发磁保持继电器选型手册一、引言随着现代自动化技术的不断发展，磁保持继电器在各种电气设备中的应用越来越广泛。

为了帮助大家更好地了解和选择磁保持继电器，本文将详细介绍磁保持继电器的选型方法及其注意事项。

二、宏发磁保持继电器简介1.产品特点宏发磁保持继电器具有以下特点：（1）高可靠性：采用优质的磁性材料和密封结构，保证了产品的长期稳定性。

（2）高灵敏度：瞬时动作，响应速度快，适用于高频场合。

（3）低功耗：采用节能设计，降低了能耗，延长了产品使用寿命。

（4）宽电压范围：适应不同电压环境，满足多种应用需求。

2.应用领域磁保持继电器广泛应用于工业自动化、家电控制、通信设备、安防系统等领域。

三、磁保持继电器选型指南1.参数解析（1）电压：根据使用场合的电压等级选择合适的电压参数。

（2）电流：选择大于负载电流的电流参数，以确保继电器能正常工作。

（3）功率：根据使用场合的功率需求选择合适的功率参数。

（4）频率：高频场合需选用高频响应的磁保持继电器。

（5）触点容量：根据负载的容量选择合适的触点容量。

2.型号命名规则宏发磁保持继电器的型号命名规则如下：例如：MF-J1234其中，MF代表品牌名；J代表继电器类型；1234为产品序号。

3.选型注意事项（1）根据实际应用需求选择合适的继电器类型。

（2）注意负载特性，选用适合的触点材料。

（3）考虑工作环境，选用防护等级合适的继电器。

（4）分析性能参数，确保继电器满足使用要求。

四、磁保持继电器与其他继电器的区别1.与普通继电器区别磁保持继电器与普通继电器的主要区别在于：（1）磁保持继电器具有更高的灵敏度和响应速度。

（2）磁保持继电器具有更低的功耗和更长的使用寿命。

2.与固态继电器区别磁保持继电器与固态继电器的主要区别在于：（1）磁保持继电器具有触点，可以实现机械触点与电子电路的隔离。

（2）固态继电器无触点，全部采用电子元件实现控制。

五、如何选择合适的磁保持继电器1.确定应用需求：明确继电器的工作电压、电流、频率等基本参数。

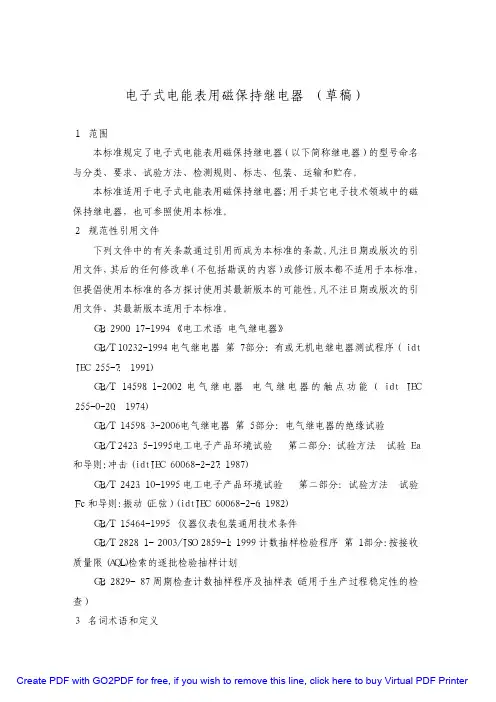

电子式电能表用磁保持继电器（草稿）１范围本标准规定了电子式电能表用磁保持继电器（以下简称继电器）的型号命名与分类、要求、试验方法、检测规则、标志、包装、运输和贮存。

本标准适用于电子式电能表用磁保持继电器；用于其它电子技术领域中的磁保持继电器，也可参照使用本标准。

２规范性引用文件下列文件中的有关条款通过引用而成为本标准的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本标准，但提倡使用本标准的各方探讨使用其最新版本的可能性。

凡不注日期或版次的引用文件，其最新版本适用于本标准。

ＧＢ２９００．１７－１９９４《电工术语电气继电器》ＧＢ／Ｔ１０２３２－１９９４电气继电器第７部分：有或无机电继电器测试程序（ｉｄｔＩＥＣ２５５－７：１９９１）ＧＢ／Ｔ１４５９８．１－２００２电气继电器电气继电器的触点功能（ｉｄｔＩＥＣ２５５－０－２０：１９７４）ＧＢ／Ｔ１４５９８．３－２００６电气继电器第５部分：电气继电器的绝缘试验ＧＢ／Ｔ２４２３．５－１９９５电工电子产品环境试验第二部分：试验方法试验Ｅａ和导则：冲击（ｉｄｔＩＥＣ６００６８－２－２７：１９８７）ＧＢ／Ｔ２４２３．１０－１９９５电工电子产品环境试验第二部分：试验方法试验Ｆｃ和导则：振动（正弦）（ｉｄｔＩＥＣ６００６８－２－６：１９８２）ＧＢ／Ｔ１５４６４－１９９５仪器仪表包装通用技术条件ＧＢ／Ｔ２８２８．１－２００３／ＩＳＯ２８５９－１：１９９９计数抽样检验程序第１部分：按接收质量限（ＡＱＬ）检索的逐批检验抽样计划ＧＢ２８２９－８７周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）３名词术语和定义ＧＢ２９００．１７－１９９４《电工术语电气继电器》中确立的术语和定义，以及下列术语和定义适用于本标准。

３．１磁保持继电器Ｌａｔｃｈｉｎｇｒｅｌａｙ当去除激励量后，仍能以磁力（由硬磁或半硬磁材料产生）保持激励时状态的一种双稳态继电器，称为磁保持继电器。

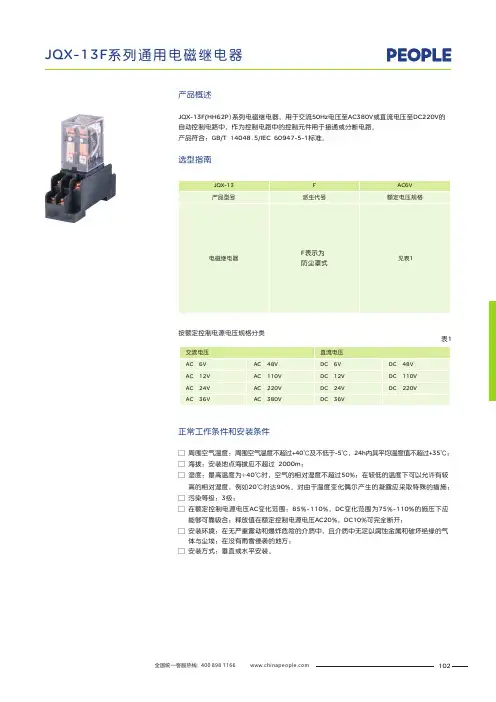

JQX-13F(HH62P 50Hz AC380V DC220V 自动控制电路中，作为控制电路中的控制元件用于接通或分断电路。

产品符合：GB/T 14048.5/IEC 60947-5-1标准。

)系列电磁继电器，用于交流电压至或直流电压至的□ 周围空气温度：周围空气温度不超过+40℃及不低于-5℃，24h 内其平均温度值不超过+35℃；□ 海拔：安装地点海拔应不超过 2000m □ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有较 高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施□ 污染等级：3级□ 在额定控制电源电压AC 变化范围：85%~110%，DC 变化范围为75%~110%的施压下应 能够可靠吸合；释放值在额定控制电源电压AC20%，DC10%可完全断开□ 安装环境：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气 体与尘埃；在没有雨雪侵袭的地方；□ 安装方式：垂直或水平安装。

；；；；表1按额定控制电源电压规格分类正常工作条件和安装条件产品概述选型指南102外型尺寸见图2外型及安装尺寸安装类别Ⅱ。

□ 使用类别) ； ) 。

□ 输出触头：2组转换。

□ 输出触点参数（见表2） □ ：a AC-15b DC-13□ a )机械寿命大于或等于100X10 次；b )电寿命大于或等于20X10 次。

寿命JQX-13F7(-) (+)8BOttom View12图1主要技术数据输出触头接线图103图244用户在订货时应注明继电器的型号、规格、额定电压和数量。

例：JQX-13F(HH62P)DC24V 数量20台-安装尺寸见图3图3订货须知104。

磁保持继电器主要参数解读继电器是当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

电子式电能表用的是磁保持继电器，利用永久磁铁或具有很高的剩磁特性的铁芯，使电磁继电器的衔铁在其线圈断电后仍能够保持在线圈通电时的位置上的一种双稳态继电器。

磁保持继电器优点在于具有保持功能，在发生倒电等情况时，供电恢复后马上播出，而不需等控制系统重新启动后再开始工作。

磁保持继电器主要特性有线圈电阻、动作电压、动作时间、接触电阻（回路阻抗）、介质耐压、绝缘电阻。

除以上主要电气性能外还有一些可靠性试验，如环境适应性、安全性和寿命。

1.线圈电阻：线圈电阻一般体现在功耗上面，电阻值允许偏差范围为：±10%额定电阻值。

磁保持继电器是靠磁钢提供吸力使产品保持在所需的工作状态，线圈加脉冲电压，铁芯产生磁场，当产生的吸力大于磁钢的磁力时，会推动磁钢动作以改变产品的工作状态，线圈产生的吸力大小取决于线圈功耗，由P=U²/R,线圈电阻越小功耗越大。

继电器不允许出现断相、误动作现象，因此为了使继电器触点接触的更可靠，设计时，在功耗允许范围之内，应尽可能选取功率较大的继电器。

2.动作电压：指使磁保持继电器产生动作状态改变的激励脉冲电压，也就是给线圈施加的电压。

我公司所用继电器额定动作电压有9VDC和12VDC两种，测试时要求不大于70%额定动作电压，而同样额定电压的继电器，功率越大一般动作电压越小，功率越小则需要的动作电压越大。

在利用继电器综合测试仪测试 60A 300uΩ单相继电器时，经常会出现触点抖动现象，实际上就是线圈产生的磁力比磁钢本身的磁力略小或接近，克服磁钢磁力的线圈吸力处于临界值，引起衔铁的抖动，对产生抖动的继电器做以下测试：进一步对正常继电器（设备设置动作电压下线为3.6V无抖动）和有抖动继电器利用稳压电源进行测试，正常继电器动作电压为3.8V时开始动作，而有抖动的继电器动作电压达到5V时才能动作。

磁保持继电器主要参数解读继电器是当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

电子式电能表用的是磁保持继电器，利用永久磁铁或具有很高的剩磁特性的铁芯，使电磁继电器的衔铁在其线圈断电后仍能够保持在线圈通电时的位置上的一种双稳态继电器。

磁保持继电器优点在于具有保持功能，在发生倒电等情况时，供电恢复后马上播出，而不需等控制系统重新启动后再开始工作。

磁保持继电器主要特性有线圈电阻、动作电压、动作时间、接触电阻（回路阻抗）、介质耐压、绝缘电阻。

除以上主要电气性能外还有一些可靠性试验，如环境适应性、安全性和寿命。

1.线圈电阻：线圈电阻一般体现在功耗上面，电阻值允许偏差范围为：±10%额定电阻值。

磁保持继电器是靠磁钢提供吸力使产品保持在所需的工作状态，线圈加脉冲电压，铁芯产生磁场，当产生的吸力大于磁钢的磁力时，会推动磁钢动作以改变产品的工作状态，线圈产生的吸力大小取决于线圈功耗，由P=U²/R,线圈电阻越小功耗越大。

继电器不允许出现断相、误动作现象，因此为了使继电器触点接触的更可靠，设计时，在功耗允许范围之内，应尽可能选取功率较大的继电器。

2.动作电压：指使磁保持继电器产生动作状态改变的激励脉冲电压，也就是给线圈施加的电压。

我公司所用继电器额定动作电压有9VDC和12VDC两种，测试时要求不大于70%额定动作电压，而同样额定电压的继电器，功率越大一般动作电压越小，功率越小则需要的动作电压越大。

在利用继电器综合测试仪测试 60A 300uΩ单相继电器时，经常会出现触点抖动现象，实际上就是线圈产生的磁力比磁钢本身的磁力略小或接近，克服磁钢磁力的线圈吸力处于临界值，引起衔铁的抖动，对产生抖动的继电器做以下测试：进一步对正常继电器（设备设置动作电压下线为3.6V无抖动）和有抖动继电器利用稳压电源进行测试，正常继电器动作电压为3.8V时开始动作，而有抖动的继电器动作电压达到5V时才能动作。

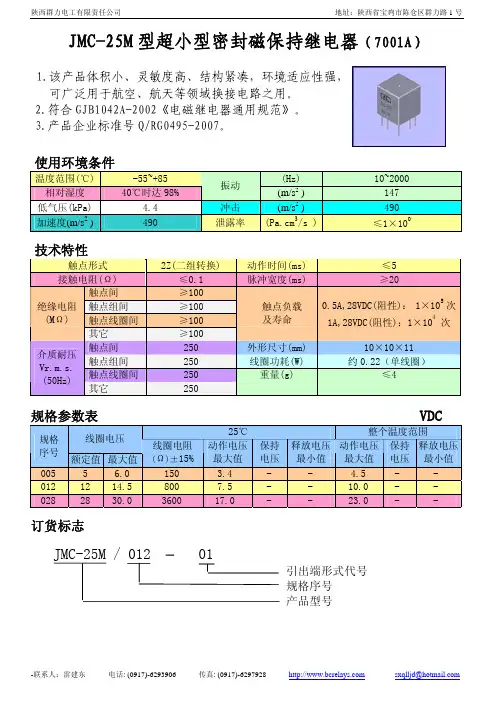

陕西群力电工有限责任公司 地址：陕西省宝鸡市陈仓区群力路1号JMC-25M 型超小型密封磁保持继电器（7001A）1.该产品体积小、灵敏度高、结构紧凑，环境适应性强， 可广泛用于航空、航天等领域换接电路之用。

2.符合GJB1042A-2002《电磁继电器通用规范》。

3.产品企业标准号Q/RG0495-2007。

使用环境条件温度范围(℃) -55~+85 (Hz) 10~2000 相对湿度 40℃时达98%振动(m/s 2 ) 147 低气压(kPa) 4.4冲击 (m/s 2 )490 加速度(m/s 2 )490泄露率(Pa.cm 3/s )≤1×100技术特性触点形式 2Z(二组转换)动作时间(ms) ≤5 接触电阻(Ω)≤0.1 脉冲宽度(ms)≥20触点间≥100 触点组间 ≥100 触点线圈间≥100 绝缘电阻 (MΩ) 其它 ≥100 触点负载及寿命0.5A,28VDC(阻性)： 1×105次1A,28VDC(阻性)：1×104次触点间250 外形尺寸(mm) 10×10×11 触点组间250 线圈功耗(W) 约0.22（单线圈）触点线圈间250 重量(g)≤4 介质耐压Vr.m.s.(50Hz)其它250规格参数表 VDC25℃整个温度范围线圈电压规格 序号额定值 最大值 线圈电阻 (Ω)±15% 动作电压最大值 保持电压释放电压最小值 动作电压 最大值 保持电压释放电压最小值005 5 6.0 150 3.4 - - 4.5 - - 012 12 14.5 800 7.5 - - 10.0 - - 028 28 30.0 3600 17.0 -- 23.0 - -订货标志JMC-25M / 012 – 01引出端形式代号 规格序号 产品型号陕西群力电工有限责任公司地址：陕西省宝鸡市陈仓区群力路1号外形尺寸及底视电路图。

磁保持继电器的线圈额定电压
摘要：
1.磁保持继电器的概述
2.磁保持继电器的线圈额定电压的概念
3.磁保持继电器的线圈额定电压的选择
4.磁保持继电器的线圈额定电压的注意事项
正文：
磁保持继电器的概述
磁保持继电器是一种电磁继电器，其主要由线圈、磁铁、衔铁、触点等组成。

磁保持继电器在通电后，线圈会产生磁场，使得衔铁被吸合，从而带动触点进行开关操作。

当线圈断电后，磁场消失，衔铁恢复原位，触点也随之断开。

磁保持继电器广泛应用于自动控制、电气保护等领域。

磁保持继电器的线圈额定电压的概念
磁保持继电器的线圈额定电压是指线圈在正常工作状态下所能承受的电压值。

一般来说，线圈的额定电压会标明在继电器的外壳上，以便于用户正确选择和使用。

磁保持继电器的线圈额定电压的选择
在选择磁保持继电器的线圈额定电压时，需要考虑以下几个因素：
1.工作电压：线圈的额定电压应与实际工作电压相匹配，以保证线圈正常工作。

2.负载能力：根据负载的电流大小选择线圈的额定电压，以保证线圈在负
载电流下不会过热。

3.环境温度：环境温度对线圈的额定电压有一定影响，一般而言，环境温度越高，线圈的额定电压应选取的越高。

磁保持继电器的线圈额定电压的注意事项
1.线圈的额定电压不能超过其额定值，否则会导致线圈过热，影响继电器的使用寿命。

2.在选择线圈额定电压时，应充分考虑负载能力和环境温度等因素，以保证继电器的正常工作。

磁保持继电器产品介绍资料产品说明：◇结构紧凑、体积小；◇具有手动操作机构；◇线圈功率低，灵敏度高；◇抗震动、冲击性能好；◇触点切换功率大。

产品特点：60A高触点负载能力；接通：1700A，3000A短路电流；切换功率15KVA；功耗低，省电型；强耐冲击，可靠性大；寿命长；可供单线圈和双线圈继电器。

产品用途：可用于IC卡电表，工业机器，电气设备和家用电器等。

外型尺寸长*宽*高（mm）：38.5*31.8*17.1触点形式：1a触点容量：60A 250VAC50A 250VAC线圈电压：9VDC线圈功率（W）：1.0/2.0 1.5/3.0触点电阻：2.0MΩ绝缘电阻：≥1,000MΩ介质耐压：4000VAC环境温度：-40℃~+70℃重量：33.0g安规认证：CQC一．产品说明：单相大电流磁保持继电器(内含锰铜分流器)，系我公司专为国家电网电力计量、自动控制、照明等应用领域开发研制生产的一款磁保持继电控制产品。

二．产品特点：单相大电流磁保持继电器，是通过电磁工作、永磁系统锁定结构，采用瞬间脉冲驱动，在触点闭合或释放时即通过永磁系统锁定该状态，非驱动时工作线圈一直保持断电状态。

该继电器以瞬间脉冲驱动低功耗、工作状态无功耗、线圈无温升为技术特征。

外型设计以体积小、重量轻为特点。

其尺寸大小和安装孔距完全符合国家电网单相电能表内部安装空间的要求，且其内部已安装有电能表计量所需的锰铜分流器，进一步节省了电能表内的安装空间，是目前国家电网单相电能表配套的理想器件。

三．主要用途及特点：适用于国家电网电力计量、自动控制、照明等各种自动控制领域。

特点：无论触点平时工作在分断还是闭合状态，该继电器均不消耗任何电能，只有在触点工作状态需改变时，才需给继电器一个驱动脉冲信号，因此该产品是电力计量、自动控制、照明等各种自动控制系统应用中真正实现驱动低功耗、工作状态无功耗、线圈无温升、无电磁辐射的环保节能产品。

继电器外壳选用的材料采用电器专用的高强度阻燃工程塑料，具有优良的绝缘性能和阻燃、耐湿、耐高温性能。

单相60A磁保持继电器SXT-JM01-1-60A产品型号：SXT-JM01-1 原产地：浙江省长兴县品牌：三迅价格：面议产品数量：1 产品关键字：单相60A磁保持继电行业：电工电气 >低压电器 >继电器发布时间：2011/11/16 16:08:24企业信息∙公司经营性质：生产型∙地址：中国浙江长兴县雉城镇姚家桥∙成立时间：2002/4/26∙电话：86-572-6321612∙查看公司介绍∙查看公司位置∙该公司所有产品信息∙该公司所有供应信息产品描述一．概述：SXT-JM01-1-60A单相大电流磁保持继电器(内含锰铜分流器)，系我公司专为国家电网电力计量、自动控制、照明等应用领域开发研制生产的一款磁保持继电控制产品。

其外形如图所示：二．产品特点：SXT-JM01-1-60A单相大电流磁保持继电器，是通过电磁工作、永磁系统锁定结构，采用瞬间脉冲驱动，在触点闭合或释放时即通过永磁系统锁定该状态，非驱动时工作线圈一直保持断电状态。

该继电器以瞬间脉冲驱动低功耗、工作状态无功耗、线圈无温升为技术特征。

外型设计以体积小、重量轻为特点。

其尺寸大小和安装孔距完全符合国家电网单相电能表内部安装空间的要求，且其内部已安装有电能表计量所需的锰铜分流器，进一步节省了电能表内的安装空间，是目前国家电网单相电能表配套的理想器件。

三．主要用途及特点：适用于国家电网电力计量、自动控制、照明等各种自动控制领域。

特点：无论触点平时工作在分断还是闭合状态，该继电器均不消耗任何电能，只有在触点工作状态需改变时，才需给继电器一个驱动脉冲信号，因此该产品是电力计量、自动控制、照明等各种自动控制系统应用中真正实现驱动低功耗、工作状态无功耗、线圈无温升、无电磁辐射的环保节能产品。

继电器外壳选用的材料采用电器专用的高强度阻燃工程塑料，具有优良的绝缘性能和阻燃、耐湿、耐高温性能。

四．型号的组成及其代表意义：五．应用操作指南：该磁保持继电器为永磁锁定，瞬间脉冲驱动，采用高性能钕铁硼永磁体锁定结构，能保持两种稳定可靠的工作状态。

BST-902-50A常规数据环境温度 -25℃~+55℃环境湿度≤95% at +40℃大气压力 86~106 kPA外形尺寸39.5×31×17.8mm 认证情况VDE技术数据线圈数据额定电压9 VDC/12 VDC 额定功率 1.0 W动作功率0.8 W吸合时间20 ms释放时间15 ms触点数据最大转换功率12.5 kVA最大转换电压250VAC最大转换电流50 A电器寿命1×104次机械寿命1×106次接触压降<100 mV绝缘电阻测试电压线圈–触点≥4000 V eff.触点–触点≥1500 V eff.标准线圈单线圈常规线圈电压(VDC) 线圈电阻(Ohm) 公差(±%)9 V 80 1012 V 145 10磁保持继电器常识及使用须知一．一般常识二．激励方式三．使用须知一般常识磁保持继电器作为继电器的一种，也是一种自动开关，对电路起自动接通和切断作用。

所不同的是，磁保持继电器的常闭常开作用完全是依赖永久磁钢的作用，其开关状态的转换是靠一定量的脉冲电信号的触发而完成的。

因此，具有省电、性能稳定、体积小、承载能力大的特点，比一般电磁继电器性能优越。

二、激励方式该继电器的激励需要有专用的启动芯片或设计的电路可以参照下图设计，以下为专用芯片的资料BH3023 双向驱动继电器电路（仅供参考）（一）、概述BH3023是在BH3022的基础上增加了输入端"A、B"同时为"1"状态时，判别保护电路。

确保输出驱动级在"A、B"同时为"1"时状态时，输出为高阻态。

它是由输入门控电路，输入端"A、B"同时为"1"状态时，判别保护电路，输出端二级管保护电路，及驱动电路组成。

它主要用于控制BST-902系列磁保持继电器工作，是理想的双向驱动继电器电路。

继电器规格参数一、触点参数继电器的触点参数是衡量其性能的重要指标之一。

主要包括额定电流、额定电压、接触电阻和触点寿命等。

1. 额定电流：继电器触点能够承受的最大电流称为额定电流。

通常用于描述继电器的负载能力。

额定电流越大，说明继电器能够承受的负载能力越强。

2. 额定电压：继电器触点能够承受的最大电压称为额定电压。

通常用于描述继电器的工作电压范围。

额定电压越高，说明继电器能够适应更高的电压环境。

3. 接触电阻：继电器触点闭合时的电阻称为接触电阻。

接触电阻越小，说明继电器的触点接触更好，能够减小能量损耗，提高电气传导效率。

4. 触点寿命：继电器触点能够连续开关的次数称为触点寿命。

触点寿命与继电器的质量和使用环境有关，通常以百万次（M）为单位。

触点寿命越长，说明继电器的稳定性和使用寿命更高。

二、额定功率参数额定功率参数是描述继电器能够承载的功率范围的指标。

主要包括额定电压、额定电流和额定功率三个方面。

1. 额定电压：继电器能够正常工作的电压范围称为额定电压。

额定电压是继电器在设计时考虑的电压范围，超过额定电压可能导致继电器损坏。

2. 额定电流：继电器正常工作时的电流称为额定电流。

额定电流与继电器的负载能力直接相关，超过额定电流可能导致继电器过载。

3. 额定功率：继电器能够承载的最大功率称为额定功率。

额定功率是根据额定电压和额定电流计算得出的，超过额定功率可能导致继电器损坏或失效。

三、工作温度参数工作温度参数是描述继电器工作环境温度范围的指标。

继电器通常需要在一定的温度范围内工作，不同的继电器可能有不同的工作温度要求。

1. 工作温度范围：继电器能够正常工作的温度范围称为工作温度范围。

工作温度范围通常以摄氏度（℃）为单位，超出工作温度范围可能导致继电器失效或损坏。

2. 最低工作温度：继电器能够正常工作的最低温度称为最低工作温度。

最低工作温度是继电器在低温环境下保持正常工作的最低温度限制。

3. 最高工作温度：继电器能够正常工作的最高温度称为最高工作温度。

BST-902-30A 大功率磁保持继电器产品描述ST-902(A)-30A● 该继电器由直流脉冲电压驱动通以反向脉冲电压则转换开关状态，在保持开关状态不变时，靠磁钢磁力，线圈不耗电因此该产品触点接触压力大，接触电阻小，耐振动耐冲击，动 作电压范围宽，灵敏可靠，体积小巧，可长时间大负载工作 ● 可用于各种家电和自动控制装置中是IC 卡预付费电表，集中抄表系统中切换大电流电路首选节能元件2.技术特性3.线圈数据4外形尺寸磁保持继电器磁保持继电器属于电磁继电器的一种。

继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。

电磁继电器是在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

磁保持继电器是将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。

当要求有很低的电力损耗时，可采用磁保持继电器。

它不需要连续供电，只需提供一个足够大的脉动电压，就可保证产品吸合，但线路设计时，需提供正反向电压。

磁保持继电器出厂时，处于复位状态（常开触点断开，常开触点闭合）。

在使用磁保持继电器时应注意一下几点：①磁保持继电器出厂时，处于复位状态（常开触点断开，常开触点闭合）。

由于运输等过程受到冲击作用，继电器触点可能处于置位状态（常开触点闭合，常闭触点断开），为避免使用时出现故障，建议在装配前进行触点状态检测，或在主回路通电前封线圈施加复位电压，保证触点状态正确，对于便携式产品应特别注意。

②磁保持继电器的线圈驱动脉冲应足够宽，建议取5倍动作时间以上，保证可靠动作。

③在使用双线圈磁保持继电器时，双线圈不可同时施加电压，以避免误动作。

④对单线圈磁保持继电器，其线圈不应串联续流二极管，以免续流引起继电器反向动作，驱动线路应选择有足够耐压的元件。

本设计中采用的是上海贝斯特电器制造有限公司生产的BST-902，内部结构和外形图入图3.10所示。

产品规格书型号：ZC88（80A）编制：刘志辉确认：李邓生客户名称：深圳市美思美科智能科技有限公司客户确认：温州众友电器科技有限公司Wenzhou Zhongyou Electrical Technology Co., Ltd.中国浙江省温州市乐清市白石镇大猫垟工业区TEL: 86-577-61510888FAX: 86-577-61510887http:// 型号：ZC88 P1/3■线圈参数(at 20℃)额定电压(VDC)额定电流±10% (mA)线圈电阻±10% (Ω)吸合电压(Max)释放电压(Min)额定功率9 111.11 81≤额定电压的75 % ≤额定电压的75 %约1W12 83.33 14424 41.67 576■性能触点材料银合金接触电阻2mΩ Max.吸合时间20msec Max.释放时间20msec Max.绝缘电阻5,00MΩ Min.(DC500V)介质耐压触点与线圈间: AC4, 000V, 50/60Hz 1min. 触点与触点间: AC1, 500V, 50/60Hz 1min.抗振动耐久10～55Hz,双振幅 1.5 mm 误动作10～55Hz,双振幅 1.5 mm抗冲击耐久10G Min 误动作100G Min寿命机械寿命100,000 次电气寿命10,000 次使用时周围温度-40℃～+70℃(不冷凝)重量约45g(不带附件)■触点负载型号ZC88阻性负载80A 250VAC最大切换电流80A最大切换电压250VAC最大切换功率20,000VA最大短路电流4,000A 10ms型号：ZC88 P2/3■外形尺寸图单线圈 双线圈未标注尺寸公差： ＜1mm ：±0.2mm 1~5mm ：±0.3mm ＞5mm ：±0.4mm注: 引出脚尺寸为预焊前尺寸■接线图单线圈 双线圈■安装孔图单线圈 双线圈安装孔尺寸公差: ±0.1mm温州众友电器科技有限公司单 位 mm版 次 V1.0批 准审 核制 图名 称 ZC88外形图 李邓生 刘志辉 王立勇图 号ZC88-M-101型号：ZC88 P3/3-vePin1+vePin2Pin2-vePin1+ve断开线圈(coil)闭合线圈(coil)闭合断开Pin2+ve 线圈(coil)Pin1-ve Pin3-ve■外围附件尺寸图（根据客户要求）注：附件尺寸图需经客户确认无误并回签后，我司方能安排生产，谢谢配合。

宏发磁保持继电器选型手册磁保持继电器是一种常用于电气控制系统中的重要组件，具有较高的可靠性和节能效益。

作为磁保持继电器的一种代表性品牌，宏发磁保持继电器广泛应用于各种工业领域。

本选型手册将帮助您了解宏发磁保持继电器的特点和优势，并提供选型指南，以便您可以根据具体需求选择合适的产品。

1. 宏发磁保持继电器的特点和优势宏发磁保持继电器具有以下几个突出的特点和优势：a. 高可靠性：宏发磁保持继电器采用优质材料制造，具有良好的抗震、防尘和防潮性能，以确保长时间稳定运行。

b. 节能环保：宏发磁保持继电器采用先进的磁保持技术，能够在断电后保持原有状态，减少能源浪费，提高能源利用率。

c. 体积小巧：宏发磁保持继电器采用紧凑设计，安装灵活方便，适用于空间有限的场合。

d. 高性能：宏发磁保持继电器具有很高的电气性能指标，能够稳定可靠地传输信号和控制电流，适用于各种复杂工况。

2. 宏发磁保持继电器选型指南根据具体需求选择合适的宏发磁保持继电器应考虑以下几个因素：a. 工作电流和负载电压：根据实际的工作电流和负载电压需求，选择适配的宏发磁保持继电器型号，以确保其稳定可靠地工作。

b. 功能特性：根据实际应用场景的需要，选择宏发磁保持继电器的特殊功能，如过压保护、过载保护、电压稳定等。

c. 使用环境：考虑工作环境的温度、湿度、震动等因素，选择符合要求的宏发磁保持继电器型号，以确保其正常运行。

d. 安装方式：根据实际情况选择合适的安装方式，如插装式、螺钉固定式等。

3. 宏发磁保持继电器的应用案例宏发磁保持继电器广泛应用于各种工业领域，如自动化设备、电力系统、通信设备等。

以下是一些典型的应用案例：a. 自动化设备控制：宏发磁保持继电器可用于控制各类自动化设备的电路，如机床、输送装置、包装机械等。

b. 电力系统保护：宏发磁保持继电器可用于电力系统的过电流保护、过压保护、欠压保护等应用。

c. 通信设备控制：宏发磁保持继电器可用于通信设备中的电路控制和信号传送功能。
