防雷接地及预留预埋施工方案设计

防雷接地施工方案工程采用TN-S 接地系统。

防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。

同时将各种进出建筑物的金属管道进行连接作为中等电位。

卫生间内做局部等电位联结。

接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。

1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。

（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。

3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通，并与承台外侧六根结构钢筋焊接联通。

当承台板底面钢筋布置完成后进行环形接地连接线焊接。

各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。

4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。

当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。

要求沿着主筋通长焊接形成完整的电气通路。

钢钢筋搭接长度为主筋长度6倍，双面施焊。

根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。

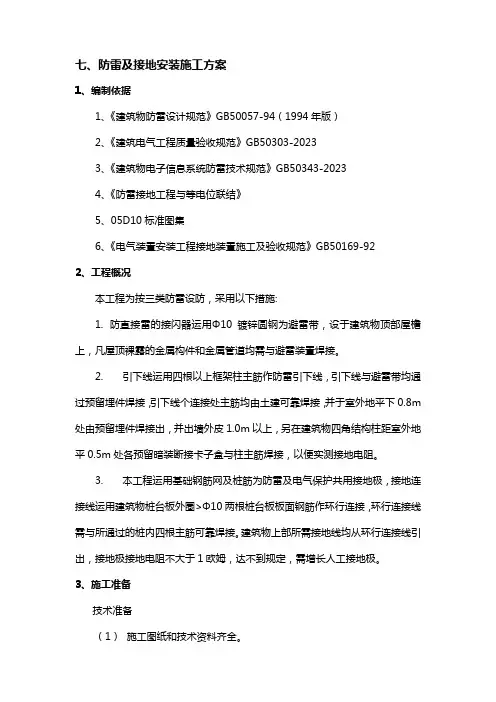

七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。

2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。

3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。

建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。

3、施工准备技术准备（1）施工图纸和技术资料齐全。

（2）施工方案编制完毕并经审批。

（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。

材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。

（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。

（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。

机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

（2）电动工具：电锤、冲击锤、电焊机、角磨机等。

（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。

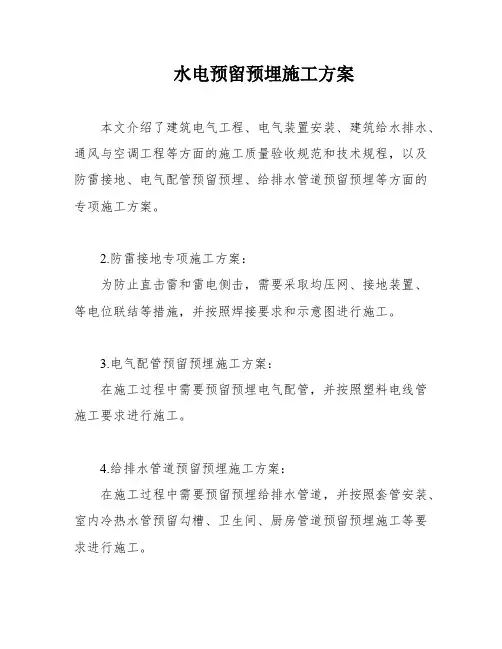

水电预留预埋施工方案本文介绍了建筑电气工程、电气装置安装、建筑给水排水、通风与空调工程等方面的施工质量验收规范和技术规程，以及防雷接地、电气配管预留预埋、给排水管道预留预埋等方面的专项施工方案。

2.防雷接地专项施工方案：为防止直击雷和雷电侧击，需要采取均压网、接地装置、等电位联结等措施，并按照焊接要求和示意图进行施工。

3.电气配管预留预埋施工方案：在施工过程中需要预留预埋电气配管，并按照塑料电线管施工要求进行施工。

4.给排水管道预留预埋施工方案：在施工过程中需要预留预埋给排水管道，并按照套管安装、室内冷热水管预留勾槽、卫生间、厨房管道预留预埋施工等要求进行施工。

5.质量通病防治方案：针对常见的质量问题，制定相应的防治方案，确保施工质量符合要求。

6.质量检查程序：制定质量检查程序，对施工过程进行监督和检查，确保施工质量符合要求。

本工程防雷接地预留预埋施工方案还包括防雷电侧击。

在屋面四周设置Φ12热镀锌圆钢支架，支架高出设置处100-150mm，间距1m，转角处0.5m。

支架采用Φ12镀锌圆钢做成7字型支架，支架长度为15*10-20*10.在每隔1米打出相应的眼位，然后固定在屋沿上，与支架焊接形成避雷带。

受装饰构架保护的屋面女儿墙采用40*4镀锌扁钢紧贴顶部设置。

所有突出屋面的金属均与屋面防雷装置相连。

引下线利用结构剪力墙内、柱内两根直径不小于16mm的主筋上下焊通，作引下线。

引下线间距不大于18m，应与等电位系统连通，并做好隐蔽记录。

3.给水塑料管安装在进行给水塑料管安装前，首先对管道进行验收，检查管道的尺寸、厚度和质量是否符合要求。

在安装过程中，应注意管道的位置和高度，避免出现弯曲变形。

安装完成后进行压力测试，确保管道的密封性和耐压性。

同时，还需进行防腐处理，以延长管道的使用寿命。

4.电缆敷设电缆敷设前，需要先进行电缆的验收，检查电缆的品质和规格是否符合要求。

在敷设过程中，应注意电缆的弯曲半径和敷设深度，避免电缆受到机械损伤或过度拉伸。

防雷接地专项施工方案编制：审核：审批：日期：目录第一章编制依据与防雷、接地工程概况 (3)第一节适用范围 (3)第二节编制依据 (3)第三节设计概况 (3)第二章施工准备 (5)第一节技术准备 (5)第二节材料准备 (5)第三节施工机具准备 (5)第三章施工工艺 (6)第一节基础接地施工工艺 (6)第二节屋面防雷施工工艺 (7)第三节等电位、局部等电位联接施工工艺 (8)第四节引下线施工工艺 (10)第四章接地电阻测试 (11)第五章质量保证措施 (13)第一节质量标准 (13)第二节应注意的质量问题 (14)第三节质量记录 (15)第六章安全保证措施 (15)第七章应急预案 (16)第一节应急准备 (16)第二节触电事故应急准备响应预案 (16)第三节高空坠落事故应急准备响应预案 (19)第八章现场文明体系及施工措施 (21)第一节阶段策划 (22)第二节文明施工 (22)第三节施工现场垃圾清除安排 (24)第九章绿色施工 (24)第一节绿色施工环境管理方针、目标及工程环境管理体系 (24)第二节资源节约 (25)第三节环境保护 (26)第一章编制依据与防雷、接地工程概况第一节适用范围适用于东海富汇豪庭地块项目防雷接地安装工程。

第二节编制依据1. 电气、给排水、燃气、人防等施工图纸2. 依据《建筑电气工程施工质量验收规范》（GB50303-2015）5.依据《建筑物电子信息系统防雷技术规范》（GB50343-2012）6.依据《电气装置安装工程接地装置施工及验收规范》（50169-2016）5.依据《建筑物防雷设计规范》（GB50057-2010）3. 参见《防雷接地安装图集》（D501-1~4）4. 参见《等电位安装图集》（04D501-2）第三节设计概况本工程本建筑按二类防雷建筑设防，防雷击电磁脉冲防护等级为D级。

年平均雷暴日Td=73.9天，年预计雷击次数N=0.5070次。

本工程沿屋面周圈采用∅12镀锌圆钢构筑不大于10m×10m或12m×8m的金属网格作为接闪带。

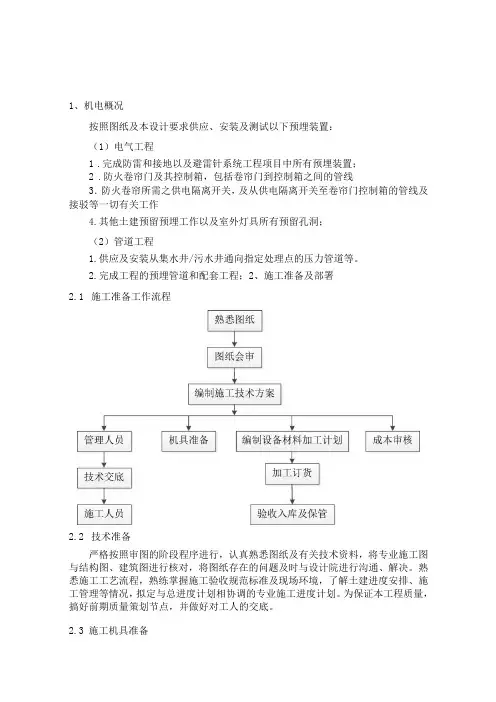

1、机电概况按照图纸及本设计要求供应、安装及测试以下预埋装置：（1）电气工程1.完成防雷和接地以及避雷针系统工程项目中所有预埋装置；2.防火卷帘门及其控制箱，包括卷帘门到控制箱之间的管线3．防火卷帘所需之供电隔离开关，及从供电隔离开关至卷帘门控制箱的管线及接驳等一切有关工作4.其他土建预留预埋工作以及室外灯具所有预留孔洞；（2）管道工程1.供应及安装从集水井/污水井通向指定处理点的压力管道等。

2.完成工程的预埋管道和配套工程；2、施工准备及部署2.1施工准备工作流程2.2技术准备严格按照审图的阶段程序进行，认真熟悉图纸及有关技术资料，将专业施工图与结构图、建筑图进行核对，将图纸存在的问题及时与设计院进行沟通、解决。

熟悉施工工艺流程，熟练掌握施工验收规范标准及现场环境，了解土建进度安排、施工管理等情况，拟定与总进度计划相协调的专业施工进度计划。

为保证本工程质量，搞好前期质量策划节点，并做好对工人的交底。

2.3施工机具准备根据总进度计划及专业进度计划，施工机具需用量计划，及时与总部联系确定调用、租赁或购买方案，并根据总进度计划及专业进度计划逐步组织工机具进场，工机具安放在工机具库房或预制车间。

（1）主要机具使用计划表如下（22.4物资准备（1）开工前完成各项施工用料的调查落实，对主要材料经甲乙双方及监理考察合格后签订供货协议，分期分批组织进场。

为使设备能够按期抵达现场而不影响安装进度，列出设备、材料的详细进场时间。

依据此时间结合各设备的生产供货周期，提前确定各类设备的供货厂商及供货合同，保证设备按时进场。

（2）根据主要材料需用量计划，及时组织材料进场，保证使用。

3、施工进度计划3.1计划控制目标随土建进度实时配合；3.2保证工期措施我公司将根据土建施工网络计划，对工期进行分解，制定月、旬、周、日工作计划。

以实现对业主的工期的承诺。

（1）技术保证措施a.组织技术质量人员学习技术规范、熟悉施工图纸。

b.提前做好各分项工程的施工方案与材料试验，及时申报。

一、项目概述本项目为某地区人防工程，主要包括地下室、防护密闭区、通风系统、给排水系统、电气系统等。

为确保人防工程的施工质量和安全，特制定本预留预埋施工方案。

二、施工准备1. 施工图纸：熟悉人防工程施工图纸，了解各系统的预留预埋要求。

2. 材料设备：准备好施工所需的各类材料、设备，如套管、预埋件、电线导管、电缆等。

3. 人员组织：成立施工队伍，明确各工种人员职责。

4. 施工现场：确保施工现场安全、整洁，满足施工要求。

三、施工方法1. 预留预埋施工流程：（1）根据施工图纸，确定预留预埋位置、尺寸、数量等。

（2）在土建施工过程中，根据预留预埋要求，提前进行预埋。

（3）安装套管、预埋件等。

（4）检查预留预埋质量，确保符合要求。

2. 各系统预留预埋施工要点：（1）给排水系统：1）外墙、水池刚性防水套管与柔性防水套管：采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定。

2）人防区穿防护墙密闭套管与防护密闭套管：采用镀锌钢管，管径根据实际情况确定。

3）人防防爆地漏及其管道安装：按照07FS02（人防水）规定进行安装。

（2）电气系统：1）强弱电电线导管、接线盒、开关盒预留预埋：电线导管主要为镀锌钢管，有少部分PVC管。

2）人防防护密闭套管及预留通信、采样检测管等：采用镀锌钢管，管径根据实际情况确定。

3）防雷接地焊接施工及接地点、等电位点、测试点预留：按照相关规范进行施工。

（3）通风系统：1）预留穿剪力墙孔洞：按照施工图纸要求预留孔洞。

2）人防预留套管及口部穿防护墙风管制作安装：采用镀锌钢管，管径根据实际情况确定。

四、质量控制1. 材料质量：确保所用材料符合国家相关标准和规范。

2. 施工质量：严格按照施工图纸和规范要求进行施工，确保预留预埋质量。

3. 工程验收：预留预埋完成后，进行质量检查和验收，确保符合要求。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，确保施工安全。

3. 施工过程中，注意防止交叉作业，确保施工安全。

水电预留预埋施工方案本文没有格式错误，但是第一段内容不应该出现在文章开头，应该放在文章结尾。

因此，删除第一段内容。

水电预留预埋专项施工方案1：本方案依据相关规范和技术要求编制，旨在确保水电预留预埋工作的质量和安全。

具体内容如下：防雷接地专项施工方案：为防止直击雷和雷电侧击，本方案采取了均压网、接地装置和等电位联结等措施。

同时，焊接要求和示意图也在方案中详细说明。

水电预留预埋专项施工方案2：本方案主要针对电气配管和给排水管道的预留预埋工作，包括塑料电线管施工要求、套管安装、室内冷热水管预留勾槽以及卫生间、厨房管道预留预埋施工等内容。

质量通病防治方案：本方案对水电预留预埋工作中常见的质量问题进行了总结和防治措施的提出，旨在避免出现质量问题。

质量检查程序：本方案明确了水电预留预埋工作的质量检查程序，包括验收标准、检查内容和检查方法等。

同时，也对检查结果的处理和记录作出了规定。

水电预留预埋专项施工方案3：本方案与前两个方案相似，主要是依据相关规范和技术要求，对水电预留预埋工作中的各项内容进行了详细说明。

具体内容请参考方案1和方案2.本工程防雷电侧击预留预埋施工方案：在建筑物四周埋设Φ25电位钢筋，长度超出地面1m以上，间距不大于10m，钢筋间用Φ6钢筋焊接成网格状。

在建筑物四周埋设深度不小于0.8m的混凝土基础，基础宽度不小于0.5m，混凝土强度等级不小于C20，基础顶面埋设电位钢筋，长度超出地面1m以上，间距不大于10m，钢筋间用Φ6钢筋焊接成网格状。

电位钢筋与建筑物主体结构焊接，保证接触电阻小于0.1欧姆。

保证电位钢筋与等电位系统连通。

做好隐蔽记录。

3.室内弱电布线本工程室内弱电布线预留预埋施工方案：3.1、布线管道弱电线路采用PVC管道敷设，管道直径不小于20mm，弯头采用45度弯头，管道间距不大于1m，管道埋深不小于0.1m。

管道穿过墙体、屋面时，应设置防水套管。

管道安装时，应保持水平、垂直，并注意管道的整齐美观。

2.1机电预留及给排水预埋管施工（1）预留预埋工作范围及流程：配合机电包、生产废水处理系统包、室外动力管线、道路包安装地下预埋管线；配合各相关包，预留公用、电气专业要求的各楼层、屋面等的预留孔洞、吊挂与支撑的预埋件；配合各专业单位进行后期的洞口封堵工作。

预留预埋施工流程如下：（2）技术准备1）确定预埋管的位置、机制排水管可行性坡度事先确定好给水管线、排水管线预埋位置、标高；结合现场施工情况确定机制排水铸铁管的可行性坡度。

管道预留口处必须做好堵，以防杂物进入管道影响使用。

2）确定穿墙穿楼板的水管、风管、桥架等结构件上的孔洞尺寸、标高根据各专业留洞图，确定方洞、圆洞的标高尺寸以及轴线位置。

针对尺寸较大的方洞需采取加固措施。

3）确定穿墙套管的类型、标高、大小、位置套管穿越有防水要求的墙时需要预埋防水型套管，穿越后砌墙时预埋一般填料套管即可；其次根据套管预留洞图，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。

4）确定各种卫生洁具孔距本工程厂房工程卫生间较少，但应事先组织相关专业与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。

5）确定设备预埋件位置、载荷要求根据各相关包的施工图确定预埋件的位置，根据相关包的设备参数并了解设备的运行状态进而确定挂件的载荷，根据载荷预埋相应规格型号的预埋件。

（3）埋地给排水管道施工本次管道施工主要包括给水管道、排水管道施工。

管材类型主要为内筋嵌入式衬塑钢管、机制排水铸铁管、HDPE管、PE管等，其中衬塑钢管采取加强防腐措施。

1）衬塑钢管的施工方法衬塑钢管小于DN100可采用丝扣连接，大于等于DN100采用沟槽连接A.丝扣连接安装工艺流程a.切管：管材切割宜采用金属锯，不得采用砂轮切割，当采用盘锯切割时，其转速不得大于800r/min，当用手工切管时，其断面应垂直于管轴心。

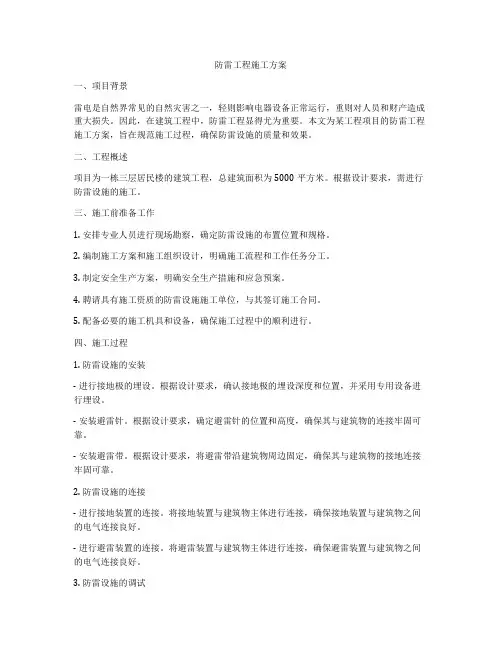

防雷工程施工方案一、项目背景雷电是自然界常见的自然灾害之一，轻则影响电器设备正常运行，重则对人员和财产造成重大损失。

因此，在建筑工程中，防雷工程显得尤为重要。

本文为某工程项目的防雷工程施工方案，旨在规范施工过程，确保防雷设施的质量和效果。

二、工程概述项目为一栋三层居民楼的建筑工程，总建筑面积为5000平方米。

根据设计要求，需进行防雷设施的施工。

三、施工前准备工作1. 安排专业人员进行现场勘察，确定防雷设施的布置位置和规格。

2. 编制施工方案和施工组织设计，明确施工流程和工作任务分工。

3. 制定安全生产方案，明确安全生产措施和应急预案。

4. 聘请具有施工资质的防雷设施施工单位，与其签订施工合同。

5. 配备必要的施工机具和设备，确保施工过程中的顺利进行。

四、施工过程1. 防雷设施的安装- 进行接地极的埋设。

根据设计要求，确认接地极的埋设深度和位置，并采用专用设备进行埋设。

- 安装避雷针。

根据设计要求，确定避雷针的位置和高度，确保其与建筑物的连接牢固可靠。

- 安装避雷带。

根据设计要求，将避雷带沿建筑物周边固定，确保其与建筑物的接地连接牢固可靠。

2. 防雷设施的连接- 进行接地装置的连接。

将接地装置与建筑物主体进行连接，确保接地装置与建筑物之间的电气连接良好。

- 进行避雷装置的连接。

将避雷装置与建筑物主体进行连接，确保避雷装置与建筑物之间的电气连接良好。

3. 防雷设施的调试- 对接地极进行测量。

通过接地极的电阻测试，确认其电气连接良好，并符合设计要求。

- 对避雷针进行检测。

通过避雷针的防护效果测试，确认其是否能达到设计要求。

五、施工验收1. 施工完成后，由监理单位进行现场验收。

确保防雷设施的施工质量符合设计要求。

2. 进行相关设备的试验操作。

对防雷设施进行电气测试和功能测试，确保其可靠有效。

3. 编制施工记录和验收报告。

对施工过程进行总结和记录，并报告给业主单位。

六、施工安全1. 施工过程中，必须严格遵守相关安全规定，做好作业人员的安全防护。

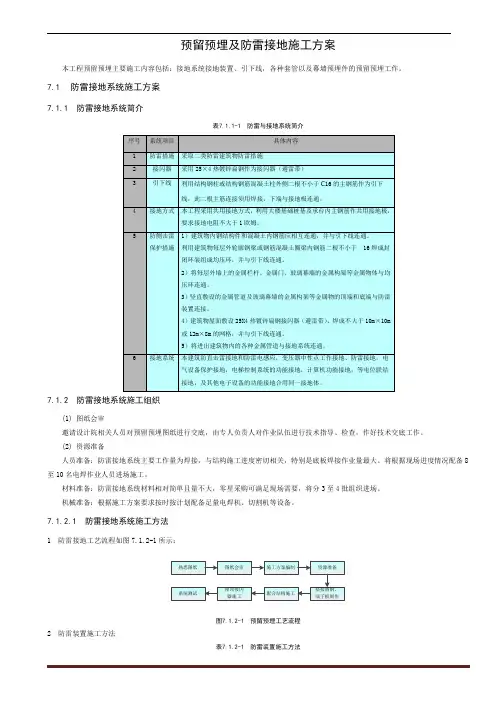

预留预埋及防雷接地施工方案本工程预留预埋主要施工内容包括：接地系统接地装置、引下线，各种套管以及幕墙预埋件的预留预埋工作。

7.1 防雷接地系统施工方案7.1.1 防雷接地系统简介表7.1.1-1 防雷与接地系统简介1）建筑物内钢结构件和混凝土内钢筋应相互连通，并与引下线连通。

利用建筑物每层外轮廓钢梁或钢筋混凝土圈梁内钢筋二根不小于16焊成封闭环装组成均压环，并与引下线连通。

2）将每层外墙上的金属栏杆、金属门、玻璃幕墙的金属构架等金属物体与均压环连通。

3）竖直敷设的金属管道及玻璃幕墙的金属构架等金属物的顶端和底端与防雷装置连接。

4）建筑物屋面敷设25X4热镀锌扁钢接闪器（避雷带），焊成不大于10m×10m或12m×8m的网格，并与引下线连通。

5）将进出建筑物内的各种金属管道与接地系统连通。

本建筑防直击雷接地和防雷电感应，变压器中性点工作接地、防雷接地，电7.1.2 防雷接地系统施工组织(1) 图纸会审邀请设计院相关人员对预留预埋图纸进行交底，由专人负责人对作业队伍进行技术指导、检查，作好技术交底工作。

(2) 资源准备人员准备：防雷接地系统主要工作量为焊接，与结构施工进度密切相关，特别是底板焊接作业量最大。

将根据现场进度情况配备8至10名电焊作业人员进场施工。

材料准备：防雷接地系统材料相对简单且量不大，零星采购可满足现场需要，将分3至4批组织进场。

机械准备：根据施工方案要求按时按计划配备足量电焊机、切割机等设备。

7.1.2.1 防雷接地系统施工方法1 防雷接地工艺流程如图7.1.2-1所示：图7.1.2-1 预留预埋工艺流程2 防雷装置施工方法表7.1.2-1 防雷装置施工方法图7.1.2-2 纵横钢筋网的跨接图7.1.2-4 防雷接地预埋件图7.1.2-5 防雷接地预埋图7.1.2-6 防雷接地系统预埋件安装(a)图7.1.2-7 防雷接地系统预埋件安装(b)图7.1.2-8 幕墙支架接地图7.1.2-9 幕墙连接钢板接地连接3 防雷接地系统焊接施工方法见表7.1.2-2表7.1.2-2 防雷接地系统安装施工方法4本工程采用建筑物混凝土柱或剪力墙内两根直径不小于12mm的钢筋从下至上焊接连通，引下线地下室部分需与接地网跨接连通，每处必须有不少于两点的跨接。

防雷接地工程施工方案三篇篇一：防雷接地工程施工方案第一章工程概述1.1、工程概况依据电气防雷施工图纸和国家现行规范及标准。

1.3、执行的验收标准1、GB50303-20XX建筑电气工程施工质量验收规范2、D501-1～4 建筑物防雷设施安装3、GB/T 21431－20XX建筑物防雷装置检测技术规范1.4、施工质量目标公司的质量目标：单位工程质量合格率达100%。

1.5、工程施工周期防雷接地工程的施工进度必须与土建施工进度密切配合。

第二章施工组织方案2.1 施工组织机构2.1.1项目管理机构我公司为了更好的完成该项目的建设，特设防雷接地系统工程项目经理部，负责防雷接地系统施工、进度和验收工作。

其组织人员为：项目经理、项目技术负责人、项目工程师、项目部安全员、质检员、预算员、材料员；专业施工队下设带班工长。

2.1.2项目岗位职责项目经理负责本工程防雷接地系统的施工管理工作，协调施工进度及与其他专业施工队之间的配合。

技术总负责人负责本工程防雷接地系统的施工技术工作，保障施工质量，对设计图纸做认真阅读并指导施工工作，对设计图纸中不详细的地方与设计人员会晤解决，提出设计中的遗漏并作出工程洽商。

根据设计施工准备图，预算出需要的用料和相关工具，做好开工准备。

对工地的技术工作进行管理，协调图纸设计与现场施工的关系，以及协调现场各专业施工配合关系，全面抓紧安装质量、进度。

负责组织施工人员学习贯彻执行各项安全规范、技术政策、技术规范、技术规程、技术标准和各项管理制度。

施工进度协调人根据本次防雷接地项目施工，我公司专门设立施工进度协调人，针对各个施工队伍出现施工进度相互影响或施工冲突情况进行全方位的协调，保障各施工队顺利施工并不影响其他施工的施工进度。

工程负责人负责各专业工程技术，深入现场指导施工，督促专业施工队遵守技术规范、技术规程和按图施工，发现问题及时解决。

施工班长施工班长由工程负责人任命，负责带领本专业施工人员进行施工作业，保证到场的施工人员有序地施工，并现场监督施工质量，施工中的技术问题直接与工程负责人协商，施工班长必须按时并保证质量地完成所交代的任务。

名士华庭五号地工程(二标段）防雷接地及预留预埋施工方案编制人:审核人:审批人：编制单位:中建三局第三建设工程有限责任公司编制日期：2015年10月15日目录1.编制目的及适用范围 02。

工程概况 02。

1 工程建设概况 02。

2 工程基本情况 03。

编制依据 (1)3。

1 设计图纸及说明 (1)3。

2 标准图集 (1)3。

3 规范及施工组织设计 (1)4.施工准备 (1)4.1 设备采用情况 (1)4。

2 人员素质要求 (2)4。

3 生产准备 (2)5。

施工工艺流程 (2)5.1 工艺流程 (2)5。

2 主要施工内容 (3)5。

3 施工方法 (3)5。

4 接地干线安装 (5)5.5 防雷引下线暗敷设 (6)5.6 避雷带安装 (6)5。

7 均压环安装 (6)5.8 接地测试点安装 (7)5.9 线管线盒套管预留预埋 (7)6.环境和职业健康安全控制 (9)7.质量控制及检验控制 (9)7。

1 施工过程质量控制 (9)7。

2 施工质量检验控制 (11)8。

安全保障措施 (11)9。

过程能力确认 (13)1.编制目的及适用范围为了在工程的施工全过程中科学组织施工，建立正常施工秩序，有计划地开展各部位分项工程的施工，及时做好各项施工准备工作，保证劳动力、材料和机具的及时供应及使用，保证施工的顺利进行及按时保质地完成施工任务，特制定本施工方案。

本方案仅适用于名士华庭五号地工程(二标段）工程防雷接地及预留预埋施工。

2.工程概况2.1工程建设概况2.2工程基本情况南益·名士华庭五号地(二标段)施工总承包机电工程位于天津市塘沽区华庭路以东,福州道沿线以北.本工程总建筑面积159314㎡:其中地上建筑面积116678。

05㎡,包含1-3＃楼、12—16＃楼以及20-32#楼的4栋高层住宅、10栋多层住宅、7栋商业。

高层住宅地上楼层数为15-33层；多层住宅地上楼层数为7—8层,地库建筑面积42635。

1防雷接地专项施工方案一、总则1.1 工程概况本工程地处******生态区, 年雷击次数N=0.0564, 属于人口密集场合, 按三类防雷建筑物设防, 相应采用防直击雷, 雷电波侵入和等电位保护措施, 防雷接地、电气设备的保护接地、电梯机房等接地共用统一的接地极, 接地电阻不大于1Ω, 屋顶四周用φ12镀锌圆钢作不大于20m*20m或24m*16m的避雷网格与引下线焊接, 高出屋面的金属构件、金属管道、金属屋架等均应与避雷装置连接, 在室外地坪距地0.5米处预留100*60*6钢板作为测试点, 当实测不能满足设计规定期应增设人工接地极。

1.2 合用范围本方案合用于***建筑研究设计院设计的重庆市*******项目防雷接地系统工程。

1.3 编制依据的标准及规范****建筑研究设计院设计的重庆市*******项目施工图, 《建筑电气工程施工质量验收规范》 (GB50303-2023)、《建筑物、构筑物防雷设施安装图集》（03D501-1～4）。

二、施工准备2.1 材料规定:2.1.1 主材钢材严格按照设计图纸规定材料, 材质及规格应符合设计规定。

应按设计规定采用热镀锌材料, 产品应有材质检查证明及产品出厂合格证。

2.1.2 辅材有焊条、氧气、乙炔、沥青漆, 混凝土支架, 预埋铁件, 水泥等。

2.2 重要工机具:2.2.1 常用电工工具: 焊机、切割机、磨光机等。

2.2.2 线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.3 作业条件:2.3.1 土建专业已具有地下敷设接地装置的条件。

2.3.2 按设计位置清理好场地。

2.3.3 避雷网安装作业条件:2.3.3.1 接地体与引下线必须做完。

2.3.3.2 屋面避雷运用主筋作引下线, 需钢筋绑扎完毕后按照图纸所示位置进行预埋板的焊接。

2.3.3.3 进行屋面避雷网安装时, 建筑物（或构筑物）有脚手架或爬梯达成能上人操作的条件。

防雷接地工程施工方案一、建筑防雷说明(1)本工程主楼年预计雷击次数N为0.116,按第三类防雷建筑物设计。

(2)沿屋顶女儿墙或屋顶结构飘板上设置一圈接闪带，并在屋面上设置不大于20x20m (24x16m )的避雷网格，形成本建筑物的避雷网。

接闪带与避雷网格均采用①10镀锌圆钢，女儿墙上接闪带搞0.1m。

(3)利用柱内两根大于①16的对角主筋通过焊接做避雷引下线，引下线的上端伸出女儿墙(或通过顶层相联挑梁内两根以上主筋转接出女儿墙)与屋面避雷网焊接，下端直接或通过转换梁内连接钢筋后与接地体焊接。

(4)利用结构底板及桩基内的结构体内钢筋做接地体。

(5)本工程保护接地、弱电接地、防雷接地共用接地装置，接地电阻小于1.0欧姆，实测不足补打接地极。

(6)所有突出屋面的金属件、管道、风机等均应与屋面避雷网可靠焊接。

60m及以上建筑物外侧的金属栏杆、门窗等金属构件均需与结构圈梁内与引下线联接的钢筋焊接。

竖直敷设的各种金属管道及金属物的顶端和底端应与防雷装置连接二、主要施工方法2.1施工工艺流程防雷接地施工工艺流程图本工程防雷接地采用结构基础内主钢筋和人工接地体作为接地体。

安装时配合土建钢筋施工进行可靠连接。

依照图纸部分建筑基础横纵轴交叉点结构柱内钢筋与垂直结构主筋焊成一体，并与配电室槽钢可靠焊接。

人工接地体在基础做垫层前做好，并将其穿透防水层与建筑周边有引下线的柱内主筋可靠焊接，而且要与护坡桩内两根钢筋焊接。

引上点在各层楼板上表面焊处留钢筋头，供各层设备接地用。

在各个电缆竖井预留一条镀锌扁钢，镀锌扁钢在偶数层均与垂直引下线焊接，被弱电系统接地。

作为防雷下线及接地体的钢筋，采用搭接焊，钢筋端部搭接长度大于6倍钢筋直径，并且至少要三边焊（两侧和一个端头），以保证电气通路。

屋面上的避雷带支架与墙内的立筋、立筋与结构柱内两主筋、每个结构柱内两主筋与基础梁内两主筋均进行可靠焊接，从而保证每个结构柱从上至下连成电气通路。

强弱电工程预留预埋施工技术方案1防雷接地隐蔽工程建筑物内所有电气金属管，配电箱柜外壳，电缆桥架，设备金属外壳等均与防雷装置连接，卫生间、淋浴间设局部等电位，具体做法见图集02D501-2。

在屋顶利用屋顶钢梁及女儿墙顶部①10镀锌圆钢做避雷带，屋面设10m x10m避雷网，同时利用地下部分结构柱内两根不小于①16主筋及地上部分结构钢柱作为防雷引下线。

在各弱电机房、弱电竖井内设置独立的接地端子箱。

防雷接地隐蔽工程主要包括基础底板接地、避雷引下线、设备机房和管道井接地点施工几个方面。

(1)基础接地体及地下结构防雷引下线施工①作业条件A.接地体作业条件：场地清理完毕;底板筋与柱筋连接处已绑扎;桩基内钢筋与柱筋连接处绑扎完成。

B.防雷引下线作业条件：楼板模板支设完成，梁内钢筋和墙柱钢筋已完成绑扎。

②施工工法基础底板上引下线点之间的距离不大于18m,选用地下结构柱内两根不小于①16的钢筋与基础底板焊接可靠，使整个底板形成网格长宽均小于18m接地体，地上部分利用结构柱主筋作为引下线。

钢筋连接按土建设计蓝图所示的位置进行连接。

为了满足设计和防雷接地的要求，凡通过套筒螺纹连接的钢筋，可不作焊接处理，但必须逐点检查钢筋的连接强度。

而纵、横钢筋间的跨接拟选择616mm钢筋电弧焊跨接，跨接线焊接长度不小于最大焊接钢筋直径的6倍，双面施焊，搭接钢筋的弯曲半径不小于钢筋直径的两倍。

楼内各接地钢筋通过纹连接以保证接地干线的通长连接。

否则采用616mm钢筋搭接焊或直接焊接，焊长不小于最大焊接钢筋的6倍。

接地引下柱筋的选择主要是从施工方便和满足设计要求的目的出发，一般选择柱的东南角、西北角的两根对角柱筋作为避雷引下线，并与底板钢筋焊接。

为了保证在施工中不出现差错，拟在每根接地钢筋和引下线钢筋上作好油漆标志。

油漆为白色，区别于测量标高控制线选用的颜色，以免混淆。

当柱或外墙面达到设计规定的标高和位置时，按规定作接地测试点和外引点，并作好防水。

防雷及接地安装施工方案第1章编制说明1.1编制目的为用于工程的施工组织与管理，以确保与土建协调配合，优质、高速、安全、文明地完成该工程的安装施工任务。

1.2编制依据(1) 、招标文件及答疑(2) 气专业施工图(3) 工程涉及的国家现行的施工验收质量规范、规程以及设计要求采用的图(4) 管理、市政管理、环境保护等地方法规及规定。

(5) IS09000质量管理体系、IS014000环境管理体系、OSHMS18000职业安全卫生管理体系标准，公司质量、环境及职业健康安全管理体系文件。

第2章工程概况拟建场地（37#地块）位于海沧区东屿村的最南端，东邻海沧大道，西邻海沧内本工程建筑物预计雷击次数A座N= 0.45 （次/a）,B座N= 0.37 （次/a），防雷等级按二类设防。

建筑的防雷装置满足防直击雷、侧击雷及雷电波的侵入，并采取防雷击电磁脉冲的措施。

第3章施工组织与准备1.3施工人员配备为大厦防雷接地安装工程，我们将选派工作认真、技术素质高、经验丰富的作业人员组建安装小组，专门负责防雷接地安装工程的施工。

本项目部本着集中领导，按级负责、相互配合、分级管理、统一指挥的原则对劳务作业层实行分项承包管理。

计划投入的劳动力有：电工2人，电焊工3人；均为持证上岗。

1.4施工机具准备本项目拟投入的主要施工机具与检测仪表见下表：1.5材料准备材料员按照工长所作的材料计划，编制月度采购计划，提前做好材料的选样送审、封样等采购前的准备工作，保证及时供应合格材料。

库管员认真做好原材料的进场验证、保管、仓储和盘点工作。

材料进场时，材料员联合技术负责人、质检员和专业工长对其进行质量检查与核对，自检合格后填写相应报验资料报请监理验收，通过监理验收签认后方可用于工程。

1.6主要施工方法1.7施工工艺流程1.8操作要点1.1.1引下线利用所有与建筑物屋面土建梁、板内钢筋网自然连接的柱子（多于10根）、剪力墙内相互连接的竖向钢筋作为自然引下线。
