鞍山钢铁集团公司企业标准Q/ASB 1-2005代替Q/ASB 1-2004热轧中厚钢板尺寸、外形、重量及允许偏差2005-06-15发布 2005-07-01实施鞍山钢铁集团公司 发布前 言为满足鞍钢中、厚钢板的生产和国内外用户需求，参照GB/T 709—1988、JIS G 3193—1990、ASTM A6/A6M—2001和BS EN 10029：1991的规定和生产厂的生产实际，对Q/ASB 1-2004《热轧中、厚板尺寸、外形重量及允许偏差》进行修订。
本标准代替Q/ASB 1-2004《热轧中、厚板尺寸、外形重量及允许偏差》。
本标准与Q/ASB 1-2004相比，主要变化如下：——加严了部分规格钢板的厚度公差；限定负偏差轧制钢板的负偏差由原0.3mm修改为0.25mm。
——加严了钢板的长度允许偏差和镰刀弯；——钢板的不平度采用相应欧洲标准指标。
本标准可作为中板厂和厚板厂按GB/T 709—1988标准交货的依据，也可作为按JIS G 3193—1990、ASTM A6/A6M—2001和BS EN10029：1991标准组织生产的依据。
本标准的附录A是规范性附录。
本标准由鞍山钢铁集团公司科技质量部提出。
本标准由鞍山钢铁集团公司科技质量部归口。
本标准起草单位：鞍钢集团公司科技质量部、鞍钢集团公司厚板厂。
本标准主要起草人：郑英杰、丛津功。
本标准水平等级记：Q/ASB 1-2005 Y。
热轧中厚钢板尺寸、外形、重量及允许偏差1 范围本标准规定了热轧中厚钢板的尺寸、外形、重量及允许偏差等。
本标准适用于鞍钢集团公司中板厂和厚板厂生产的热轧中厚板。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。

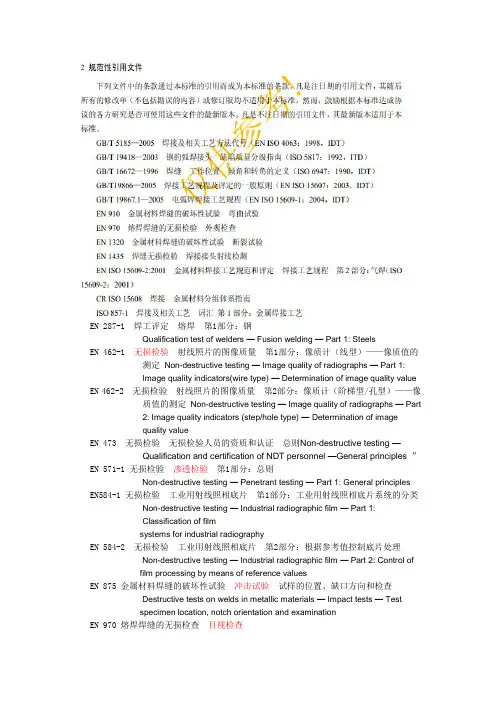

EN 287-1 焊工评定熔焊第1部分：钢Qualification test of welders — Fusion welding — Part 1: SteelsEN 462-1 无损检验射线照片的图像质量第1部分：像质计（线型）——像质值的测定Non-destructive testing — Image quality of radiographs — Part 1:Image quality indicators(wire type) — Determination of image quality value EN 462-2 无损检验射线照片的图像质量第2部分：像质计（阶梯型/孔型）——像质值的测定Non-destructive testing — Image quality of radiographs — Part2: Image quality indicators (step/hole type) — Determination of imagequality valueEN 473 无损检验无损检验人员的资质和认证总则Non-destructive testing —Qualification and certification of NDT personnel —General principles”EN 571-1 无损检验渗透检验第1部分：总则Non-destructive testing — Penetrant testing — Part 1: General principles EN584-1 无损检验工业用射线照相底片第1部分：工业用射线照相底片系统的分类Non-destructive testing — Industrial radiographic film — Part 1:Classification of filmsystems for industrial radiographyEN 584-2 无损检验工业用射线照相底片第2部分：根据参考值控制底片处理Non-destructive testing — Industrial radiographic film — Part 2: Control offilm processing by means of reference valuesEN 875 金属材料焊缝的破坏性试验冲击试验试样的位置、缺口方向和检查Destructive tests on welds in metallic materials — Impact tests — Testspecimen location, notch orientation and examinationEN 970 熔焊焊缝的无损检查目视检查Non-destructive examination of fusion welds — Visual examination EN 1011-2 焊接金属材料焊接的推荐标准第2部分：铁素体钢材的电弧焊Welding — Recommendations for welding of metallic materials — Part 2:Arc welding offerritic steelsEN 1092-1:2001 法兰及其连接件管件、阀门、配件和附件用圆形法兰（用PN标注）第1部分：钢质法兰Flanges and their joints — Circular flanges for pipes, valves, fittings andaccessories, PN designated — Part 1: Steel flangesEN 1290 焊缝的无损检验焊缝的磁粉检验Non-destructive testing of welds — Magnetic particle testing of welds EN 1418 焊接人员金属材料全机械焊接和自动焊接用熔焊设备和电阻焊设备操作员的批准Welding personnel — Approval testing of welding operators for fusionwelding andresistance weld setters for fully mechanized and automatic welding of metallicmaterialsEN 1435：1997 焊缝的无损检验焊接接头的射线（照相）检查Non-destructive examination of welds — Radiographic examination of welded jointsEN 1515-1：1999 法兰及其连接件螺栓连接第1部分：螺栓的选择Flanges and their joints — Bolting — Part 1: Selection of bolting EN 1593 无损检验泄漏检验发泡技术Non-destructive testing — Leak testing — Bubble emission techniques EN 1712:1997 焊缝的无损检验焊缝的超声波探伤验收标准Non-destructive testing of welds — Ultrasonic testing of welded joints —Acceptance LevelsEN 1714:1997 焊缝的无损检验焊接接头的超声波探伤Non-destructive testing of welds — Ultrasonic testing of welded joints EN 1759-1：2004法兰及其连接件管道、阀门、配件、附件用圆法兰设定等级第1部分：钢质法兰，NPS 1/2 到 24Flanges and their joint — Circular flanges for pipes, valves, fittings andaccessories, Class designated — Part 1: Steel flanges, NPS 1/2 to 24 EN 1993-1-1: 欧洲法规3：钢结构设计 1-1部分：一般规则和建筑物的规则Eurocode 3 Design of steel structures — Part 1-1: General rules and rules forbuildingsENV 1993-1-6 欧洲法规3：钢结构设计 1-6部分：总则—壳体结构强度和稳定性的补充规则Eurocode 3: Design of steel structures — Part 1-6: General rules —Supplementaryrules for the strength and stability of shell structuresENV 1993-4-2：1999 欧洲法规3：钢结构设计 4-2部分：筒仓、储罐和管道储罐Eurocode 3: Design of steel structures — Part 4-2: Silos, tanks and pipelines—TanksEN 1994-1-1 欧洲法规4：钢材混凝土混合结构的设计 1-1部分：一般规则和建筑物的规则Eurocode 4: Design of composite steel and concrete structures — Part1-1: Generalrules and rules for buildingsEN 10025 2004 非合金结构钢材的热轧产品Hot rolled products of non-alloy structural steelsEN 10029：1991 厚度等于或大于3mm的热轧钢板尺寸、形状和质量允许误差Hot rolled steel plates 3 mm thick or above — Tolerances on dimensions,shape and massEN 10045-1 金属材料夏比冲击试验第1部分：试验方法Metallic materials — Charpy impact test — Part 1: Test methodEN 10160：1999 厚度等于或大于6mm平钢板产品的超声波探伤（反射法）Ultrasonic testing of steel flat product of thickness equal or greater than 6 mm EN 10204：2004 金属制品检查文件的类型Metallic products — Types of inspection documentsEN 10216-1 压力无缝钢管交货技术条件第1部分：规定室温特性的非合金钢管Seamless steel tubes for pressure purposes — Technical delivery conditions— Part 1: Non-alloy steel tubes with specified room temperature properties EN 10216-2 压力无缝钢管交货技术条件第2部分：规定高温特性的非合金与合金钢管Seamless steel tubes for pressure purposes — Technical deliveryconditions — Part 2:Non-alloy and alloy steel tubes with specified elevated temperature properties EN 10216-3 压力无缝钢管交货技术条件第3部分：合金细晶粒钢管Seamless steel tubes for pressure purposes — Technical delivery conditions— Part 3: Alloy fine grain steel tubesEN 10216-4 压力无缝钢管交货技术条件第4部分：规定低温特性的非合金与合金Seamless steel tubes for pressure purposes — Technical delivery conditions— Part 4:Non-alloy and allow steel tubes with specified low temperature propertiesEN 10217-1 压力焊接钢管交货技术条件第1部分：规定室温特性的非合金钢管Welded steel tubes for pressure purposes — Technical delivery conditions —Part 1:Non-alloy steel tubes with specified room temperature propertiesEN 10217-2: 压力焊接钢管交货技术条件第2部分：规定高温特性的非合金与合金电焊钢管Welded steel tubes for pressure purposes — Technical deliveryconditions — Part 2:Electric welded non-alloy and alloy steel tubes with specified elevatedtemperature propertiesEN 10217-3 压力焊接钢管交货技术条件第3部分：合金细晶粒钢管Welded steel tubes for pressure purposes — Technical delivery conditions— Part 3: Alloy fine grain steel tubesEN 10217-4 压力焊接钢管交货技术条件第4部分：规定低温特性的非合金电焊钢管Welded steel tubes for pressure purposes — Technical delivery conditions —Part 4:Electric welded non-alloy steel tubes with specified low temperaturepropertiesEN 10217-5 压力焊接钢管交货技术条件第5部分：规定高温特性的非合金与合金埋弧焊钢管Welded steel tubes for pressure purposes — Technical deliveryconditions — Part 5:Submerged arc welded non-alloy and alloy steel tubes with specified elevatedtemperature propertiesEN 10217-6 压力焊接钢管交货技术条件第6部分：规定低温特性的非合金埋弧焊钢管Welded steel tubes for pressure purposes — Technical delivery conditions —Part 6:Submerged arc welded non-alloy steel tubes with specified low temperaturepropertieEN 10220 无缝钢管和焊接钢管尺寸和单位长度质量Seamless and welded steel tubes — Dimensions and masses per unit lengthEN 12062：1997 焊缝的无损检查验——金属材料检查的一般规则Non-destructive examination of welds — General rules for metallic materials EN 14015：2004现场组装的平底、钢质、立式、圆筒、超出地面高度、操作温度等于和高于环境温度的液体储罐的设计和建造规范；Specification for the design and manufacture of site built, vertical, cylindrical,flatbottomed, above ground, welded, steel tanks for the storage of liquids atambient temperature and aboveEN ISO 5817：2003 焊接对钢、镍、钛及其合金的熔焊接头（电子束焊除外）缺陷的质量等级Welding — Fusion-welded joints in steel, nickel, titanium and theiralloys (beamwelding excluded) — Quality levels for imperfectionsEN ISO 15607：2003 金属材料焊接工艺规程的技术要求和评定第1部分：总则Specification and qualification of welding procedures for metallic materials —Part 1: General rules (ISO 15607:2003)EN ISO 15609-1：2004 金属材料焊接工艺的技术要求和评定焊接工艺第1部分：电弧焊Specification and qualification of welding procedures for metallicmaterials —Welding procedure specification — Part 1: Arc weldingEN ISO 15614-1：2004 金属材料焊接工艺的技术要求和评定焊接工艺试验第1部分：钢的电弧气体保护焊和镍与镍合金的电弧焊Specification and qualificationof welding procedures for metallic materials —Welding procedure test —Part 1: Arc and gas welding of steels and arc welding of nickel and nickelalloys。

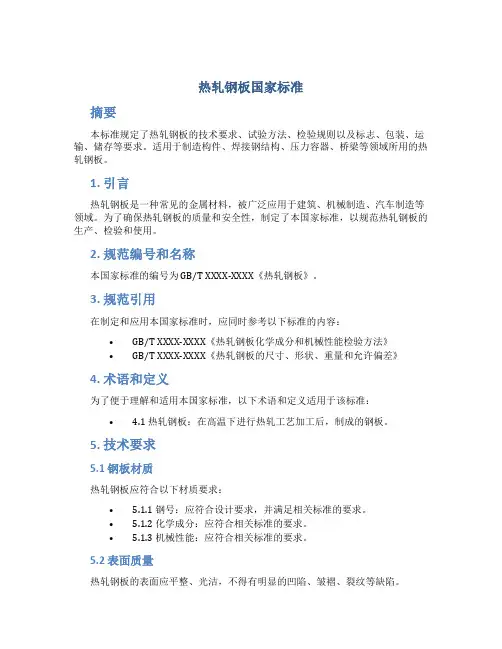

热轧钢板国家标准摘要本标准规定了热轧钢板的技术要求、试验方法、检验规则以及标志、包装、运输、储存等要求。
适用于制造构件、焊接钢结构、压力容器、桥梁等领域所用的热轧钢板。
1. 引言热轧钢板是一种常见的金属材料，被广泛应用于建筑、机械制造、汽车制造等领域。
为了确保热轧钢板的质量和安全性，制定了本国家标准，以规范热轧钢板的生产、检验和使用。
2. 规范编号和名称本国家标准的编号为 GB/T XXXX-XXXX《热轧钢板》。
3. 规范引用在制定和应用本国家标准时，应同时参考以下标准的内容：•GB/T XXXX-XXXX《热轧钢板化学成分和机械性能检验方法》•GB/T XXXX-XXXX《热轧钢板的尺寸、形状、重量和允许偏差》4. 术语和定义为了便于理解和适用本国家标准，以下术语和定义适用于该标准：• 4.1 热轧钢板：在高温下进行热轧工艺加工后，制成的钢板。
5. 技术要求5.1 钢板材质热轧钢板应符合以下材质要求：• 5.1.1 钢号：应符合设计要求，并满足相关标准的要求。
• 5.1.2 化学成分：应符合相关标准的要求。
• 5.1.3 机械性能：应符合相关标准的要求。
5.2 表面质量热轧钢板的表面应平整、光洁，不得有明显的凹陷、皱褶、裂纹等缺陷。
5.3 尺寸和形状热轧钢板的尺寸、形状、重量和允许偏差应符合相关标准的要求。
5.4 检验方法热轧钢板的化学成分和机械性能检验方法应参考《热轧钢板化学成分和机械性能检验方法》标准进行。
6. 检验规则热轧钢板的检验应符合以下规则：• 6.1 批量：按同一钢号、同一规格、同一炉号或连铸批次生产的热轧钢板为一批。
• 6.2 检验项目：对每一批热轧钢板进行化学成分和机械性能等检验项目的抽样检查。
• 6.3 检验方法：按照相关标准规定的方法进行检验。
• 6.4 检验结果判定：根据检验结果，判定热轧钢板是否合格。
7. 标志、包装、运输、储存7.1 标志热轧钢板应在钢板上标明以下内容：•7.1.1 钢号•7.1.2 规格•7.1.3 炉号或连铸批次号•7.1.4 标准号•7.1.5 重量7.2 包装热轧钢板的包装应符合相关标准的要求，在运输和储存过程中保护钢板不受损坏。

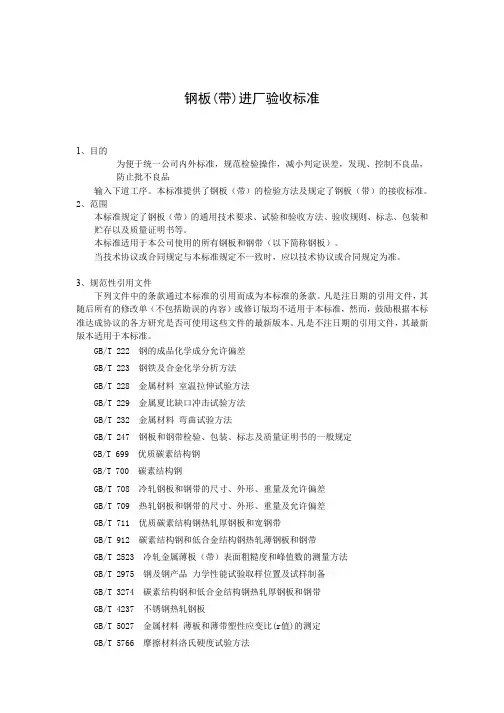

钢板(带)进厂验收标准1、目的为便于统一公司内外标准，规范检验操作，减小判定误差，发现、控制不良品，防止批不良品输入下道工序。
本标准提供了钢板（带）的检验方法及规定了钢板（带）的接收标准。
2、范围本标准规定了钢板（带）的通用技术要求、试验和验收方法、验收规则、标志、包装和贮存以及质量证明书等。
本标准适用于本公司使用的所有钢板和钢带（以下简称钢板）。
当技术协议或合同规定与本标准规定不一致时，应以技术协议或合同规定为准。
3、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228 金属材料 室温拉伸试验方法GB/T 229 金属夏比缺口冲击试验方法GB/T 232 金属材料 弯曲试验方法GB/T 247 钢板和钢带检验、包装、标志及质量证明书的一般规定GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T 711 优质碳素结构钢热轧厚钢板和宽钢带GB/T 912 碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T 2523 冷轧金属薄板（带）表面粗糙度和峰值数的测量方法GB/T 2975 钢及钢产品 力学性能试验取样位置及试样制备GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 4237 不锈钢热轧钢板GB/T 5027 金属材料 薄板和薄带塑性应变比(r值)的测定GB/T 5766 摩擦材料洛氏硬度试验方法GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级GB/T 11253 碳素结构钢和低合金结构钢冷轧薄钢板和钢带GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法Q/SY O74 021 金属材料疲劳实验方法EN 10029 3mm或以上厚度的热轧钢板——尺寸、形状、质量公差（Hot rolled steel plates 3mm thick or above-Tolerances on dimensions,shape and mass） JIS G 3193 热轧钢板、薄板及钢带的尺寸、质量及允许误差GB/T 2828.1-2003/ISO 259-1：1999 计数抽样检验程序第一部分4、订货内容根据需要，订货时用户需提供包括足以说明所需材料的下述信息：a) 标准号；b) 牌号；c) 规格；d) 尺寸、外形精度（偏差）；e) 交货状态；f）表面状态；g）重量；h) 用途；i) 其它特殊要求（如焊接修补要求、特殊热处理或表面处理等）。

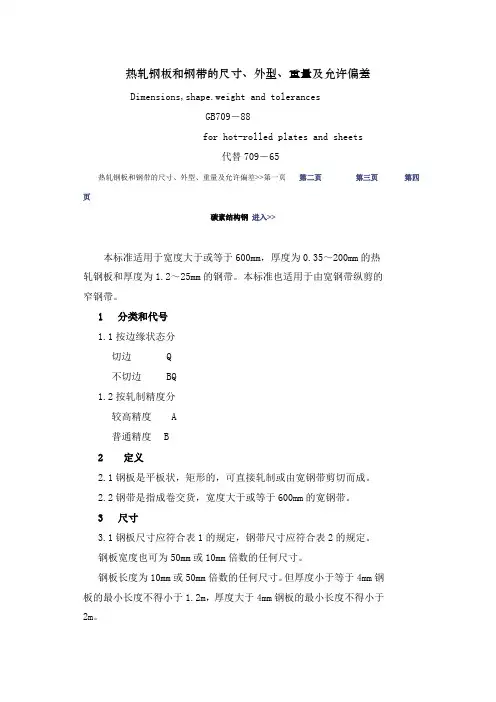

热轧钢板和钢带的尺寸、外型、重量及允许偏差Dimensions,shape.weight and tolerancesGB709－88for hot-rolled plates and sheets代替709－65热轧钢板和钢带的尺寸、外型、重量及允许偏差>>第一页第二页第三页第四页碳素结构钢进入>>本标准适用于宽度大于或等于600mm，厚度为0.35～200mm的热轧钢板和厚度为1.2～25mm的钢带。
本标准也适用于由宽钢带纵剪的窄钢带。
1分类和代号1.1按边缘状态分切边 Q不切边 BQ1.2按轧制精度分较高精度 A普通精度 B2定义2.1钢板是平板状，矩形的，可直接轧制或由宽钢带剪切而成。
2.2钢带是指成卷交货，宽度大于或等于600mm的宽钢带。
3 尺寸3.1钢板尺寸应符合表1的规定，钢带尺寸应符合表2的规定。
钢板宽度也可为50mm或10mm倍数的任何尺寸。
钢板长度为10mm或50mm倍数的任何尺寸。
但厚度小于等于4mm钢板的最小长度不得小于1.2m，厚度大于4mm钢板的最小长度不得小于2m。
3.2根据需方要求，厚度小于30mm的钢板，厚度间隔可为0.5mm。
3.3根据需方要求，经供需双方协议可以供应其他尺寸的钢板和钢带。
4 尺寸偏差4.1钢板和钢带厚度偏差应符合表3和表4的规定。
根据需方要求，可以供应等于允许公差带的限制负偏差的钢板。
4.2切边钢板宽度允许偏差应符合表5的规定表5 mm4.3切边钢带的宽度允许偏差不得超过一列规定。
钢带宽度600～1000mm………………………………………………+5mm；＞1000mm……………………………………………………+10mm。
4.4不切边钢带的宽度允许偏差不得超过下列规定。
钢带宽度≤1000mm……………………………………………………+20mm；＞1000mm……………………………………………………+30mm。
4.5纵剪钢带的宽度允许偏差应符合表6的规定。

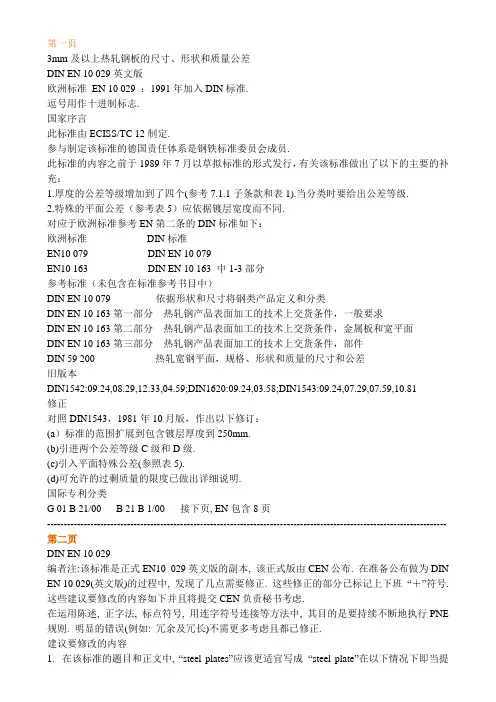

第一页3mm及以上热轧钢板的尺寸、形状和质量公差DIN EN 10 029英文版欧洲标准EN 10 029 ：1991年加入DIN标准.逗号用作十进制标志.国家序言此标准由ECISS/TC 12制定.参与制定该标准的德国责任体系是钢铁标准委员会成员.此标准的内容之前于1989年7月以草拟标准的形式发行，有关该标准做出了以下的主要的补充：1.厚度的公差等级增加到了四个(参考7.1.1子条款和表1).当分类时要给出公差等级.2.特殊的平面公差（参考表5）应依据镀层宽度而不同.对应于欧洲标准参考EN第二条的DIN标准如下：欧洲标准DIN标准EN10 079 DIN EN 10 079EN10 163 DIN EN 10 163 中1-3部分参考标准（未包含在标准参考书目中）DIN EN 10 079 依据形状和尺寸将钢类产品定义和分类DIN EN 10 163第一部分热轧钢产品表面加工的技术上交货条件，一般要求DIN EN 10 163第二部分热轧钢产品表面加工的技术上交货条件，金属板和宽平面DIN EN 10 163第三部分热轧钢产品表面加工的技术上交货条件，部件DIN 59 200 热轧宽钢平面，规格、形状和质量的尺寸和公差旧版本DIN1542:09.24,08.29,12.33,04.59;DIN1620:09.24,03.58;DIN1543:09.24,07.29,07.59,10.81修正对照DIN1543，1981年10月版，作出以下修订：(a）标准的范围扩展到包含镀层厚度到250mm.(b)引进两个公差等级C级和D级.(c)引入平面特殊公差(参照表5).(d)可允许的过剩质量的限度已做出详细说明.国际专利分类G 01 B 21/00 B 21 B 1/00 接下页, EN包含8页------------------------------------------------------------------------------------------------------------------------ 第二页DIN EN 10 029编者注:该标准是正式EN10 029英文版的副本, 该正式版由CEN公布. 在准备公布做为DIN EN 10 029(英文版)的过程中, 发现了几点需要修正. 这些修正的部分已标记上下班“＋”符号. 这些建议要修改的内容如下并且将提交CEN负责秘书考虑.在运用陈述, 正字法, 标点符号, 用连字符号连接等方法中, 其目的是要持续不断地执行PNE 规则. 明显的错误(例如: 冗余及冗长)不需更多考虑且都已修正.建议要修改的内容1.在该标准的题目和正文中, “steel plates”应该更适宜写成“steel plate”在以下情况下即当提及半成品时.2.在表6中第3列中, 标题应该写成“thickness tolerance”或“tolerances on thickness”.3.在子条款10.5中, u是非直角边值。

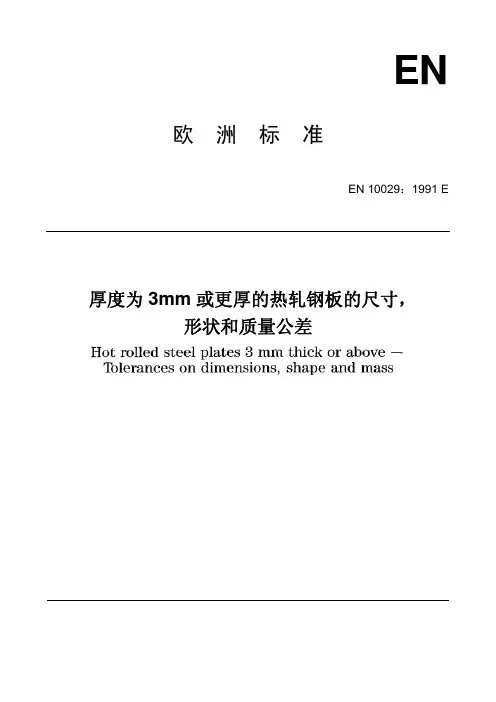

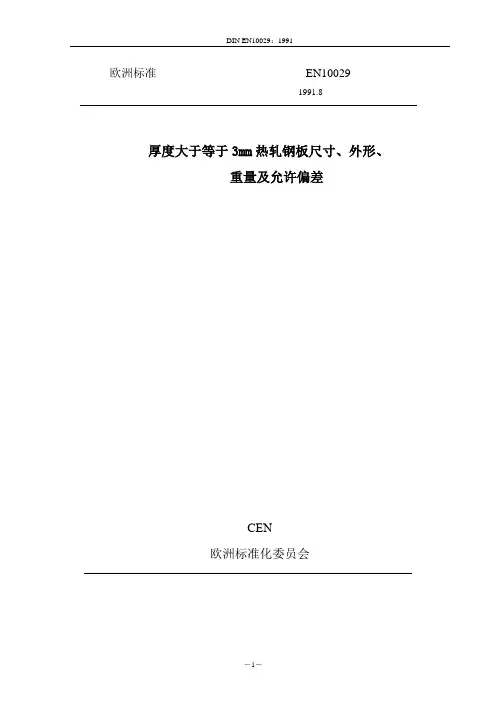

欧洲标准EN100291991.8厚度大于等于3mm热轧钢板尺寸、外形、重量及允许偏差CEN欧洲标准化委员会前言本欧洲标准由NNI担任秘书处的ECISS/TC12（即欧洲钢铁标准化委员会第12技术委员会：结构钢和压力容器用钢，扁平产品――尺寸及允许偏差）起草制定。
本欧洲标准的前身为欧洲煤炭和钢铁共同体起草的欧洲规范。
在欧洲钢铁标准化委员会组建和制订工作计划时，就对第12技术委员会提出了把这份文件制定成欧洲标准的要求。
此欧洲标准将替代：欧洲规范 29（1981）厚度大于等于3mm热轧钢板尺寸、外形、重量及允许偏差ECISS/TC12于1990年2月在Brussels开会，在CEN范围内投票通过了此文件。
以下国家参加了此次会议：奥地利、比利时、德国、法国、意大利、荷兰、英国。
、ECISS的协调委员会（COCOR）于1990-12-04/05同意将此欧洲标准草案进行正式投票表决。
按照CEN/CENELEC的内部章程，下列国家有义务执行此欧洲标准：奥地利、比利时、丹麦、芬兰、德国、法国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士、英国。
目录1 范围2引用标准3 定义4订货信息4.1 概述4.2 选择项5 标记实例6 供货形式7尺寸允许偏差7.1厚度7.2 宽度7.3 长度8 外形允许偏差8.1 镰刀弯和脱方8.2 不平度9 超重10 测量10.1 厚度10.2 宽度10.3 长度10.4 镰刀弯10.5 脱方10.6 不平度11 选择项附录A对应EURONORM 91的各国标准1 范围此欧洲标准规定了具有以下特性的热轧非合金及合金（包括不锈钢）钢板的允许偏差要求，其特点为：a）公称厚度3mm～250mm。
b）公称宽度≥600mm；c）规定的最小屈服强度＜700N/mm2宽度＜600mm的钢板剪切产品的允许偏差应在订货时由制造商家和用户商定。
此欧洲标准不适用于圆形钢板、异形钢板、钢格栅板、花纹板和宽扁钢，这些钢板尺寸偏差要求包括在其它现有的EURONORM中，或正在制定的相关钢产品允许偏差的欧洲标准中：——热轧宽扁尺寸、外形和重量及允许偏差(见EURONORM91)（1）2 引用标准1EN10079钢的产品的定义EN10163热轧钢板、宽扁钢及型钢表面状态的交货要求；1至3部分3 定义下述定义适用于此欧洲标准：钢板，见EN10079。
热轧钢板和钢带的尺寸、外型、重量及允许偏差Dimensions,shape.weight and tolerancesGB709－88for hot-rolled plates and sheets代替709－65热轧钢板和钢带的尺寸、外型、重量及允许偏差>>第一页第二页第三页第四页碳素结构钢进入>>本标准适用于宽度大于或等于600mm，厚度为0.35～200mm的热轧钢板和厚度为1.2～25mm的钢带。
本标准也适用于由宽钢带纵剪的窄钢带。
1分类和代号1.1按边缘状态分切边 Q不切边 BQ1.2按轧制精度分较高精度 A普通精度 B2定义2.1钢板是平板状，矩形的，可直接轧制或由宽钢带剪切而成。
2.2钢带是指成卷交货，宽度大于或等于600mm的宽钢带。
3 尺寸3.1钢板尺寸应符合表1的规定，钢带尺寸应符合表2的规定。
钢板宽度也可为50mm或10mm倍数的任何尺寸。
钢板长度为10mm或50mm倍数的任何尺寸。
但厚度小于等于4mm钢板的最小长度不得小于1.2m，厚度大于4mm钢板的最小长度不得小于2m。
3.2根据需方要求，厚度小于30mm的钢板，厚度间隔可为0.5mm。
3.3根据需方要求，经供需双方协议可以供应其他尺寸的钢板和钢带。
4 尺寸偏差4.1钢板和钢带厚度偏差应符合表3和表4的规定。
根据需方要求，可以供应等于允许公差带的限制负偏差的钢板。
4.2切边钢板宽度允许偏差应符合表5的规定表5 mm4.3切边钢带的宽度允许偏差不得超过一列规定。
钢带宽度600～1000mm………………………………………………+5mm；＞1000mm……………………………………………………+10mm。
4.4不切边钢带的宽度允许偏差不得超过下列规定。
钢带宽度≤1000mm……………………………………………………+20mm；＞1000mm……………………………………………………+30mm。
4.5纵剪钢带的宽度允许偏差应符合表6的规定。
热轧钢板尺寸、重量和外形的允许偏差1．定义本标准中的钢板就是以不确定边缘形状和通常成四边形（正方形或矩形）板形供货的轧制扁钢材。
其边缘形状分为未加工的，机械切割或气割的。
钢板由在四辊式轧机上轧成的轧制板剪切而得或由在连轧机上轧成的带钢剪切而成。
2．适用范围本标准适用于钢种轧制的公称厚度为3～150毫米和公称宽度≥600毫米的热轧钢板。
将本标准应用到公称宽度＜600毫米的钢板和应用到用其它钢种制成的钢板必须进行特别商定。
3．材料符合本标准的热轧钢板可用各种屈服点规定≤700N/mm2的非合金钢和合金钢制成。
所需钢种应在标记中注明4．允许的尺寸、重量和外形偏差4.1 厚度4.1.1 在常用的额定厚度允许最大偏差以及限定的额定厚度允许最小偏差的情况下的厚度允许偏差最大列在表1内。
4.1.1.1 若质量标准中无其它规定，那么表1内额定厚度允许偏差也适用于具有允许的表面不完整的部位以及去除表面缺陷后的局部磨削部位。
4.1.2 其它的厚度偏差情况（例如无额定尺寸允许偏差或与额定值对称分配的允许偏差）必须在订购时作特别商定。
但是表1中给定厚度间距的允许偏差也适用于这种情况，如表1所示（例如，额定厚度20毫米时为1.9毫米）。
4.1.3 同一块钢板最大和最小厚度之间的允许差值也列在表1内，这些厚度允许差值并不适用于第6.1.1.1节内所述的钢板部位。
4.1.4 第7.2.1节适用于厚度检验。
4.2 宽度4.2.1 带切边的钢板的额定宽度允许超出值可由表2查得（请参阅第7.2.2节）低于额定宽度是不允许的。
4.2.2 如果是带原始轧制边的钢板，则宽度允许偏差应在订购时进行商定。
4.3 长度额定长度允许超出值列于表3内（请参阅第7.2.3节）。
低于额定长度是不允许的。
4.4 重量4.4.1 若在钢质量标准内未规定其它值，则计算理论重量应采用比重7.85kg/dm3.4.4.2 与一批钢板重量有关的理论重量允许超出值列在表4内。
热轧钢板和钢带的尺寸、形状、重量及其允许偏差JIS G 3193-19901 适用范围1.1本标准适用于经热轧制成的钢板和钢带的外观、形状、尺寸、重量及其允许偏差。
但不适用于扁钢。
备注:本标准{ }内的单位和数值为国际单位制(SI)，一并列出，以供对照。
本标准中的现行单位和数值，自1991年1月1日起改用SI单位和数值。
1.2关于本标准的应用，在各自的产品标准中规定。
2 尺寸的表示方法钢板及钢带的尺寸表示方法按下列规定:(1) 钢板尺寸，厚度、宽度及长度用mm表示。
(2) 钢带的尺寸，厚度及宽度用mm 表示。
3 公称尺寸公称尺寸按下列规定。
(1) 钢板及钢带的公称厚度按表1。
表1 公称厚度单位mm1.2 1.4 1.6 1.82.0 2.3 2.5 (2.6)2.8 (2.9)3.2 3.64.0 4.55.0 5.66.0 6.37.08.09.0 10.0 11.0 12.012.7 13.0 14.0 15.0 16.0 (17.0) 18.0 19.020.0 22.0 25.0 25.4 28.0 (30.0) 32.0 36.038.0 40.0 45.0 50.0注：1、最好应用不带()的公称厚度。
2、钢带及钢带切成的钢板，适用厚度≤12.7mm。
(2) 钢板及钢带的公称宽度按表2 。
表2 公称宽度单位 mm 600 630 670 710 750 800 850 900914 950 1000 1060 1100 1120 1180 12001219 1250 1300 1320 1400 1500 1524 16001700 1800 1829 1900 2000 2100 2134 24382500 2600 2800 3000 3048注: 1、钢带及钢带切成的钢板，适用宽度≤2000 mm。
2、钢板(钢带切成的钢板除外)，适用宽度914mm、1219mm及大于等于1400mm。
