电气预埋施工方案概述电气预埋施工旨在将电缆、电线等电气设备提前铺设于建筑物的结构内部，为以后的电力供应和设备安装提供方便。
本文将介绍电气预埋施工的流程和注意事项。
施工流程1. 设计确认在进行电气预埋施工之前，首先需要进行设计确认。
根据建筑物的功能和使用需求，确定电缆、电线的布置方案。
同时需要考虑建筑物结构和施工要求，确保施工安全和使用效果。
2. 材料准备进行电气预埋施工需要准备以下材料和设备：•电缆、电线：根据设计方案和使用需求选择合适的规格和型号的电缆、电线。
•电线槽、焊接盒等辅助材料：用于保护和固定电缆、电线。
•施工工具：如电工工具、焊接工具等。
3. 施工准备在正式施工之前，需要做好以下准备工作：•清理施工现场：确保施工现场干净整洁，没有障碍物。
•检查材料和设备：检查电缆、电线和施工工具的质量和数量是否符合要求。
•制定施工计划：根据设计方案，制定清晰的施工计划，包括施工顺序和时间安排。
4. 施工操作根据设计方案和施工计划，按照以下步骤进行电气预埋施工：1.在墙面、地面等需要预埋的位置，用电线槽或其他固定设备固定好电缆、电线。
确保电缆、电线的走向和位置符合设计要求。
2.根据需要，进行电线的焊接和接地处理。
确保焊接和接地的质量和安全性。
3.完成电气预埋施工后，进行必要的检查和测试，确保电缆、电线和焊接接头的质量和连接正常。
5. 完工验收在施工完成后，进行完工验收。
验收内容包括：•检查电缆、电线的走向和位置是否符合设计要求。
•检查焊接和接地的质量和安全性。
•进行必要的电气测试，确保电气设备工作正常。
注意事项1.安全第一：施工过程中，要注意安全事项，避免触电、火灾等安全事故的发生。
使用合格的电气设备和工具，严格遵守电气安全规范。
2.设计合理：在进行电气预埋施工之前，要进行充分的设计确认，确保布置方案合理、符合使用需求，并且考虑到施工和维护的便利性。
3.质量控制：施工过程中，要注重质量控制，确保电缆、电线的接头焊接质量良好，材料符合要求，并进行必要的检查和测试。
电气预留预埋方案1. 引言电气预留预埋方案是为了满足建筑项目的电气装饰需要，提前安排预留预埋各种电气设备和线路的位置和空间。
这一方案的设计和安装将直接影响到后续电气装饰和设备的布局和安装，因此十分关键。
本文将介绍电气预留预埋方案的设计原则、步骤和注意事项。
2. 设计原则设计电气预留预埋方案需要遵循以下原则：2.1 合理布局根据建筑项目的实际情况，合理布局电气设备的位置和预留预埋的空间。
要考虑设备的功能需求、使用要求、维护要求以及未来可能的扩展和改造需求。
2.2 安全可靠电气预留预埋方案要确保电气设备的安全性和可靠性。
要合理隔离强电线路和弱电线路，避免干扰和火灾隐患。
同时，预留预埋的位置要避免受到机械碰撞和其他外力的影响，确保设备的正常运行和寿命。
2.3 美观简洁电气预留预埋方案要与建筑的整体风格和装饰风格相协调。
要尽量隐藏线路和设备，使其不影响建筑的美观和空间利用。
3. 设计步骤设计电气预留预埋方案的步骤如下：3.1 确定电气设备需求根据建筑项目的需求和功能，确定所需的电气设备种类和数量。
包括照明设备、插座设备、空调设备等。
3.2 分析空间需求根据电气设备的种类和数量，分析各个区域的空间需求。
考虑设备的尺寸、布局和安装方式，以及后续维护和维修时所需的空间。
3.3 制定布局方案根据空间需求和建筑结构，制定具体的布局方案。
确定电气设备的位置和预留预埋的空间，包括墙壁、天花板、地板以及其他特殊部位。
3.4 安排线路布线根据布局方案和电气设备的位置，安排线路布线。
考虑线路的走向、长度、容量和隔离情况。
3.5 编制电气预留预埋图纸根据布局方案和线路布线，编制电气预留预埋图纸。
图纸应包括每个区域的设备位置、预留预埋空间、线路布线等详细信息。
4. 注意事项在实施电气预留预埋方案时，需要注意以下事项：4.1 与建筑结构的协调电气预留预埋方案要与建筑结构的施工和装修进度协调一致。
预留预埋的位置和空间要与建筑结构的尺寸和构造相匹配，确保施工的顺利进行。

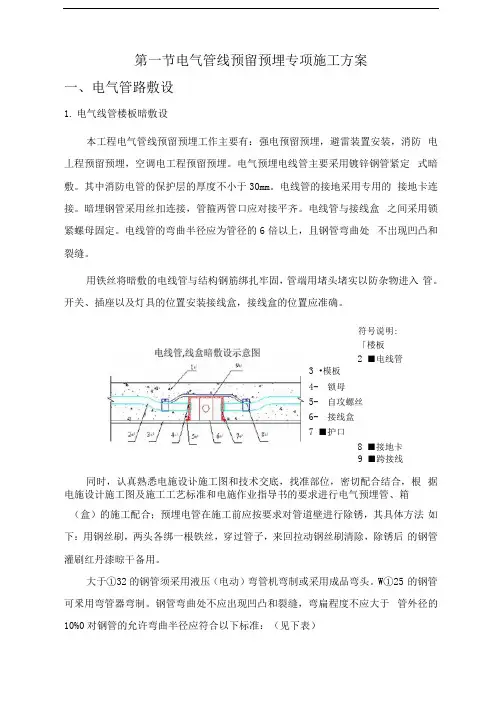

第一节电气管线预留预埋专项施工方案一、电气管路敷设1.电气线管楼板暗敷设本工程电气管线预留预埋工作主要有：强电预留预埋，避雷装置安装，消防电丄程预留预埋，空调电工程预留预埋。
电气预埋电线管主要采用镀锌钢管紧定式暗敷。
其中消防电管的保护层的厚度不小于30mm。
电线管的接地采用专用的接地卡连接。
暗埋钢管采用丝扣连接，管箍两管口应对接平齐。
电线管与接线盒之间采用锁紧螺母固定。
电线管的弯曲半径应为管径的6倍以上，且钢管弯曲处不岀现凹凸和裂缝。
用铁丝将暗敷的电线管与结构钢筋绑扎牢固，管端用堵头堵实以防杂物进入管。
开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。
符号说明:「楼板2 ■电线管3 •模板4-锁母5-自攻螺丝6-接线盒7 ■护口8 ■接地卡9 ■跨接线同时，认真熟悉电施设讣施工图和技术交底，找准部位，密切配合结合，根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱（盒）的施工配合；预埋电管在施工前应按要求对管道壁进行除锈，其具体方法如下：用钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷清除，除锈后的钢管灌刷红丹漆晾干备用。
大于①32的钢管须采用液压（电动）弯管机弯制或采用成品弯头。
W①25 的钢管可釆用弯管器弯制。
钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%0对钢管的允许弯曲半径应符合以下标准：（见下表）钢管之间的连接采用套管连接。
套管长度为连接管外径的1・5・3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。
为保证开关、插座盒预埋成活率，在各开关、插座盒的位置预埋自制木盒, 并根据不同功能或系统做好标识；盒用泡沫塑料填充，以保证丄程施工质量。
对于地面插座盒预埋时，应将盒口留出栓面1.5〜2cm,以便于后期施工时依靠地插座本身可调余量与地面找平。
预埋钢管的栓保护层不小于20mm。
施工完毕后，应将管口用木塞等进行封堵。
对于较长的管路应在管穿好铁丝或增设转线盒，以便于日后穿线。
电气管线预留预埋施工方法，你GET到了吗？施工管理流程01暗敷管线预留线管、线盒定位：结构钢筋绑扎好后，用水准仪在墙面筋上标出水平基准点，每道墙不少于两点，将两水平基准点之间用细线连接，形成一道水平基准线，由此水平基准线标注出管线安装标高尺寸。
线盒采用专用穿筋盒，将线盒用phi;8的圆钢焊接固定在上述标高尺寸上。
完成后对线盒进行填实、封堵。
暗敷线盒安装端正，盒口与墙面水平，埋深大于20mm时，盒应用套盒接出，套盒大小与底盒口对平齐，接地可靠。
暗敷管线剔槽安装时，横向开槽不宜超过1.5m；敷设时不得破坏结构层。
当塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不应小于15mm。
02电气孔洞预留及封堵电气孔洞预留与土建专业配合进行，预留工作完成后需要核对有无遗漏的预留洞，并核查孔洞的规格、坐标、标高，复核土建专业地面标高、楼板下标高、楼板厚度、墙后、主梁及次梁的高度（梁下距地），确定预留管线是否穿梁。
施工过程中，电气专业人员必须随进度密切配合土建工程，及时做好管路检查工作。
敷设在电气竖井内穿楼板处和穿越不同防火区的母线、梯架、托盘和槽盒，应有防火封堵措施。
一般情况下，在开工之初，应根据图纸设计，对电气竖井内桥架的安装进行策划，合理排布，并绘制详图，以方便操作。
穿楼板的地面处设置不低于50mm（一般做100mm）的挡水台，挡水台与桥架之间进行防火封堵。
03接地体预留3.1人工接地极安装埋入地中并直接与大地接触的金属导体称为接地极，分为水平接地极和垂直接地极。
接地装置的人工接地极，导体截面应符合热稳定、均压、机械强度及耐腐蚀的要求，水平接地极的截面不应小于连接至该接地装置接地线截面的75%，且钢接地极和接地线的最小规格不应小于表4.1.5-1和表4.1.5-2所列规格。
接地网的埋设深度与间距应符合设计要求。
当未具体规定时，接地极顶面埋设深度不宜小于0.8m；水平接地极的间距不宜小于5m，垂直接地极的间距不宜小于其长度的2倍。
电气管线预留预埋专项施工方案在建筑工程中，电气管线预留预埋是一个重要的环节，它直接关系到后期电气设备安装的顺利进行和工程质量的好坏。
为了确保电气管线预留预埋工作的质量和效率，需要制定专门的施工方案。
1. 施工前准备在正式进行电气管线预留预埋工作之前，施工单位应当做好充足的准备工作。
首先，要对工程图纸进行仔细审查，确定预埋管线的种类、规格、布置位置等重要参数。
其次，需要准备好各类施工机具、设备和人员，以确保施工工作的顺利进行。
2. 施工方案制定在进行电气管线预留预埋工作时，施工单位必须制定详细的施工方案，包括施工步骤、安全措施、质量要求等内容。
施工方案应当经过相关部门的审核批准后，方可实施。
3. 施工流程3.1 清理施工现场在进行电气管线预留预埋工作之前，需要清理施工现场，将杂物、垃圾等清理干净，确保施工环境整洁。
3.2 进行布线标定根据工程图纸要求，进行电气管线的布线标定工作，确定管线的走向、位置等信息。
3.3 预留管线开挖根据标定好的位置，进行预留管线的开挖工作，确保管线的通畅和准确。
3.4 管线预埋将电气管线准确地预埋到指定位置，并进行固定，确保管线的稳固和安全。
4. 质量验收在电气管线预留预埋工作完成后，需要进行质量验收。
验收人员应当对管线的位置、规格、固定等情况进行检查，确保工作符合相关标准和要求。
5. 安全措施在进行电气管线预留预埋工作时，必须严格遵守相关安全规定，穿戴好安全装备，正确使用施工机具，确保施工人员的安全。
6. 环境保护在进行电气管线预留预埋工作时，应当注意保护施工现场周边的环境，不污染空气、水源等自然资源，做到环保施工。
通过以上详细的电气管线预留预埋专项施工方案，可以有效地指导施工单位进行电气管线预留预埋工作，保证工程质量和施工安全。
电气套管预留预埋施工方案1. 引言在电气工程施工中，电气套管的预留和预埋施工是非常重要的环节。
正确的预留和预埋施工方案可以保证电气线路的安全性和可靠性。
本文将介绍电气套管预留预埋施工方案的基本原则和具体步骤。
2. 方案设计与准备工作2.1 电气套管预留设计在进行电气套管预留设计时，需要考虑以下因素：•电气线路的类型和规格；•套管的直径和长度；•套管的材质和耐压能力；•套管的数量和布置方式；•需要穿越的结构物和障碍物。
根据以上因素进行综合考虑，设计出合理的电气套管预留方案。
2.2 施工准备工作在进行电气套管预留预埋施工前，需要进行以下准备工作：•准备套管材料、接头和配件；•准备施工工具和设备；•清理施工现场，确保无障碍和安全。
3. 电气套管预留预埋施工步骤3.1 标线定位根据电气套管预留设计方案，使用标线工具在施工现场进行套管预留的定位标线。
3.2 钻孔开孔根据标线位置，使用电钻或手动打孔器进行钻孔开孔。
在开孔过程中，需要注意以下事项：•钻孔位置准确；•钻头选用合适；•钻孔深度适宜；•钻孔过程中保持稳定。
3.3 套管安装将预留好的套管插入钻孔中，并确保稳固。
在安装过程中，需要注意以下事项：•套管与钻孔的匹配度；•使用适当的套管接头和配件；•套管的垂直度和平整度。
3.4 封闭处理完成套管安装后，对钻孔口进行封闭处理。
可以使用防尘防水的封闭材料，如水泥砂浆或密封剂，确保电气套管的密封性和防护性。
3.5 检查验收完成施工后，需要对电气套管的预留预埋情况进行检查验收。
主要检查以下内容：•套管的位置和数量是否符合设计要求；•套管安装是否牢固和垂直；•套管封闭处理是否完好。
4. 安全注意事项在进行电气套管预留预埋施工过程中，需要注意以下安全事项：•使用个人防护装备，如安全帽、防护眼镜和手套；•钻孔过程中注意安全，避免伤害；•施工现场保持整洁，避免跌倒和碰撞事故。
5. 总结电气套管的预留和预埋施工是电气工程中重要的环节。
电气预埋管施工方案
《电气预埋管施工方案》
电气预埋管施工是建筑施工中非常重要的一环，它直接关系到建筑物日后的电气设施的使用安全和可靠性。
下面就简单介绍一下电气预埋管施工的方案。
1. 实地勘察：在开始电气预埋管施工之前，首先要做好实地勘察工作。
通过实地勘察，可以确定建筑物内电气设施的布置情况，包括预留电气线路的位置和走向，以及预埋管的敷设路径和深度等。
2. 材料准备：在确定了预埋管的敷设路径和深度后，需要准备好相应的材料，包括预埋管、固定夹具和保护套管等。
这些材料的选择要符合相关的国家标准和规范，以保证施工的质量和安全。
3. 施工过程：在进行电气预埋管施工时，要严格按照设计图纸和施工方案进行操作。
首先是开挖沟槽，然后进行预埋管的敷设和固定，最后再进行验收和填埋。
4. 质量验收：在完成预埋管施工后，要进行质量验收。
对敷设的预埋管进行检查，确保其位置和深度符合设计要求，同时还要检查管材的质量和固定的牢固程度等。
只有通过了验收，才能进行下一步的施工工作。
总之，电气预埋管施工是一项细致、耗时的工程，需要施工人
员严格按照方案进行操作，保证施工质量和施工安全。
只有确保了预埋管的质量，才能为建筑物后期的电气设施的使用提供坚实可靠的保障。
电气预埋施工方案1. 引言电气预埋施工是建筑工程中的重要环节，它涉及到电力布线、配电系统等方面的规划和设计，目的是为后续安装电器设备提供便利。
本文将介绍电气预埋施工的主要步骤和注意事项，以便在施工过程中能够顺利进行。
2. 施工步骤电气预埋施工包括以下主要步骤：2.1 安全评估和计划在进行任何施工工作之前，必须进行安全评估和制定详细的施工计划。
安全评估应包括对施工场地的风险评估和对施工人员的培训。
施工计划应包括时间安排、工人分配和材料采购等内容。
2.2 定位和标记根据电气设计图纸，确定电器设备的位置和布线路径。
使用标尺、绳线等工具将施工位置进行标记，以便后续施工能够准确进行。
2.3 预埋管道安装根据设计要求，安装预埋管道。
预埋管道可以是铜管、钢管或塑料管等，根据具体情况选择合适的材料。
在安装过程中，要注意管道的弯曲半径和施工坡度，保证电缆能够顺利放入。
2.4 电缆敷设在管道安装完成后，开始敷设电缆。
根据设计要求，选择合适规格的电缆，并根据需要进行切割和连接。
在敷设过程中，要注意保持电缆的弯曲半径和避免过度拉伸，以免影响电缆的性能。
2.5 管道封堵在电缆敷设完成后，对预埋管道进行封堵。
使用合适的密封材料，将电缆的起止位置进行封堵，以防止灰尘、水和其他杂物进入管道。
2.6 测试和验收在施工完成后，对预埋电气系统进行测试和验收。
测试包括对电缆的电阻、绝缘以及接地等进行检测，以确保电气系统的安全和可靠性。
3. 施工注意事项在进行电气预埋施工时，需要注意以下几点：3.1 安全第一安全是施工的首要原则，必须严格遵守相关的安全规定和操作规程。
施工人员必须佩戴个人防护设备，并接受必要的培训，保证施工过程中的安全。
3.2 合理布局在进行电气预埋施工时，要合理布局，减少电缆的长度和弯曲。
布局不仅要考虑现有的需求，还要考虑未来的扩展和维护。
3.3 材料选择根据设计要求，选择合适的预埋管道和电缆。
材料的选择要考虑到电气系统的工作环境、状态和预期寿命等因素。
电气工程预留预埋施工方案本文旨在探讨电气工程中的预留预埋施工方案，以确保电气系统的顺利安装和使用。
在进行电气工程施工前，充分的预留预埋工作十分必要，通过合理的规划和施工可以减少日后的维护和改动成本，提高工程质量。
1. 施工前准备工作在进行电气工程预留预埋施工前，需要进行详细的设计和规划工作。
首先要确定电气设备的类型、数量及位置，以及相关管线的走向和规格。
根据设计要求，确定预埋设备的位置和规格，制定详细的施工方案。
2. 预埋管道的施工在进行电气工程预留预埋施工时，首先要进行管道的施工。
根据设计要求，选择合适的材料和规格的管道，进行管道的敷设和连接。
在敷设管道时，要注意合理的坡度和方向，确保日后的维护和改动不会受到影响。
3. 预埋线缆的施工在管道施工完成后，需要进行线缆的预埋工作。
根据设计要求，选择合适的线缆类型和规格，进行线缆的敷设和连接。
在敷设线缆时，要注意保护线缆的外皮，避免损坏，确保线缆的使用寿命。
4. 预留孔洞和盒体的施工除了管道和线缆的预埋工作外，还需要进行孔洞和盒体的预留工作。
根据设计要求，在适当的位置预留孔洞和盒体，为日后的设备安装和维护提供便利。
在施工过程中，要保证孔洞和盒体的位置准确，深度合适。
5. 施工验收和记录在预留预埋施工完成后，需要进行验收和记录工作。
对预留预埋的管道、线缆、孔洞和盒体进行检查，确保施工质量符合要求。
同时，要及时记录施工过程中的关键信息，为日后的维护和改动提供依据。
结语电气工程预留预埋施工是电气工程施工的重要环节，合理的预留预埋工作可以为日后的设备安装和维护提供便利。
通过详细的规划和施工，可以确保电气系统的顺利运行，减少维护成本，提高工程质量。
希望本文对您在电气工程预留预埋施工方面有所启发。
电气预埋管施工方案一、引言电气预埋管施工方案是指在建筑物的施工过程中，为了满足电气安装的需要，预先在墙体或地面中埋设电气管道，并按照一定的要求进行施工、布线等工作。
本文将介绍电气预埋管施工方案的具体步骤和注意事项。
二、施工步骤1. 确定预埋管位置和路线在进行电气预埋管施工之前，首先需要根据设计图纸和施工要求确定预埋管位置和走向。
考虑到电气设备的数量和布局，合理规划预埋管的走向，避免弯曲过多，同时保证施工的方便和美观。
2. 准备施工材料和工具根据预埋管的材质和规格，准备相应的施工材料，如PVC管、铁管等。
同时，准备好所需的工具，如切割工具、扳手、钳子等，以便后续施工使用。
3. 进行管道铺设根据预埋管的走向，在墙体或地面上划出管道的路线。
然后，使用切割工具将管道按照需要的长度切割好，并根据实际情况进行处理，如穿孔、拐角处理等。
接下来，将管道一段一段地放入管槽或埋入地面，并使用专用的夹具固定住，确保管道的稳定和平整。
4. 进行接头处理在管道的连接处，需要进行接头处理，以确保管道的连接牢固和电气连通。
根据管道的材质和规格，选择相应的接头和接线盒。
将接头安装在管道连接处，并使用扳手或钳子将其固定住。
接着，将电线通过接线盒引入接头内部，并按照标准的接线方法进行接触，确保电气连接的可靠性。
5. 进行管道保护和整修在管道铺设完成后，需要进行保护和整修工作，以确保管道的安全和美观。
对于墙壁上的管道，可以使用适当的材料进行覆盖，如线槽、护套等，以避免管道被损坏或暴露在外。
对于地面上的管道，可以使用铺地砖、地面涂料等进行修整，以增加管道的使用寿命。
6. 进行测试和验收在所有施工工作完成后，需要进行管道的测试和验收工作，以确保管道的安全性和可靠性。
通过使用电气设备或专用测试仪器，对管道进行电气测试，检查电气连接是否正常，并查找可能存在的问题。
如果测试结果符合要求，则进行验收，确认管道的施工符合相关标准和要求。
三、注意事项1. 安全第一在进行电气预埋管施工时，严格遵守相关的安全规定和操作规程，戴好安全帽、手套等个人防护装备，防止发生意外事故。
电气预埋管施工方案一、概述电气预埋管施工是建筑工程中的重要环节，是为了确保电气线路正常敷设和使用而提前设置的管道系统。
本文将介绍电气预埋管施工的步骤、要点和注意事项。
二、施工步骤1.方案设计在电气预埋管施工前，需要制定详细的施工方案。
方案设计包括确定管道的走向、尺寸和连接方式，以及施工过程中可能遇到的问题的解决方案。
2.现场勘探施工前需要进行现场勘探，确定管道布置的具体位置、深度等参数，同时要考虑横穿其他管线或设备的情况。
3.材料准备根据设计方案和现场勘探结果，准备好所需的管道材料、连接件和工具，确保施工的顺利进行。
4.开挖沟槽根据设计要求和勘探结果，在地面上开挖沟槽，用于敷设预埋管道。
沟槽的深度和宽度应符合相关标准要求。
5.敷设管道在开挖的沟槽中敷设预埋管道，确保管道的平整和连续，同时留好接口位置以便后续连接。
6.连接管道在管道敷设完成后，进行管道的连接工作。
连接过程需要注意保证连接的密封性和稳固性，以确保电气线路的正常使用。
7.检验验收施工完成后，进行电气预埋管道的检验和验收工作，确保管道安全可靠，符合相关规范和标准。
三、注意事项•施工过程中要避免损坏其他设施和管线，确保施工安全。
•管道敷设时应注意保持管道的平整和连续，避免转角过多或弯曲过大。
•管道连接需要确保连接部位的密封性和稳固性，以防止漏电或短路等情况的发生。
•施工完成后应对电气预埋管道进行全面检查和验收，确保管道质量符合要求。
•施工现场要保持清洁整洁，避免施工垃圾和材料堆积影响施工进度和质量。
四、总结电气预埋管施工是建筑工程中重要的环节，施工过程需严格按照设计方案和要求进行，确保管道质量和安全性。
只有做到细致认真、合理规划，在电气线路施工过程中才能避免不必要的问题和风险，保障电气设备的正常使用和运行。
电气管路的预埋方案1）在结构施工时，电气应密切配合土建及其它工种做好各种管路的敷设，根据暗配电箱的外型尺寸，先预留洞口后注箱。
暗开关、插座、灯头盒随配管一次性到位固定牢固。
管路、箱、盒及孔、洞、沟槽预埋预留时注意加强检查，绝不能有遗漏，浇筑混凝土时应设专人看护。
暗开关、插座盒固定时，要按照墙体的混凝土保护层及墙面做法，然后用2根ф8的钢筋，在线盒的上、下侧水平固定。
钢筋两端绑扎在结构钢筋上，根据保护层的厚度，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞。
2）现浇混凝土柱、墙上的接线盒内施工方法。
在土建绑完墙体双层钢筋后，根据土建1m水平线，按图纸加上地面厚度，弹线定位，定出暗配箱、暗开关、插座盒的位置、标高，考虑保护层的厚度及墙面做法。
然后敷设管路，从配电箱至开关、插座、灯位，然后反管路按1m一个固定点绑牢。
3）现浇混凝土楼板内，管路敷设主要方法。
待土建支完混凝土模板，土建绑底层钢筋后，根据图纸灯位房间四周墙的厚度，测灯位弹十字线，固定灯头盒，灯头盒用锯末掺泥封堵，配管时先连接好与墙相连管子，再连接一段与盒相连的管子，管与盒连接采用锁母连接。
4）管口不能出现斜口，管与管采用通丝管箍连接。
管子进入箱盒时，丝扣的长度在15mm左右，锁紧跟母后，丝扣外漏2～3扣为宜。
5）管子敷设连接紧密,管口光滑、护口齐全，严禁熔焊连接。
穿过设备基础处加套保护管，加套的保护管在隐蔽工程记录中标示正确。
6）线路进入电气设备和器具的管口位置要正确，补偿装置应平整、管口光滑、护口牢固，与管子连接可靠，盒（箱）内清洁无杂物。
7）按照电气图纸对照土建留洞图、设备基础图查看留洞、设备基础的位置和尺寸，对土建预留洞口及设备基础进行位置、尺寸核对和检查。
在土建支设设备基础模板时，电气专业应检查设备基础的预留位置、尺寸和模板的牢固情况。
如果土建预留不符合设备专业要求，应及时向项目部提出并协调。
8）电线管路敷设至设备基础时，应对照土建图纸及设备基础线进行敷设。
电气工程预埋预留方案一、概述电气工程预埋预留是电气工程中重要的一环，其质量直接影响到后续的电气设备安装和使用。
因此，制定合理的电气工程预埋预留方案至关重要。
本文将从预留位置、尺寸、材料、施工要求等方面对电气工程预留进行详细介绍，以期为电气工程施工提供参考。
二、预留位置1. 首先，需要明确电气设备和线路的布置位置，预留位置应与电气设备的安装位置相对应，以确保后续的设备安装和线路布线顺利进行。
2. 对于建筑物内部的电气工程，应将预留位置与建筑结构和装饰装修的要求相结合，避免破坏建筑物的美观性和结构安全。
3. 对于建筑物外部的电气工程，预留位置应考虑外部环境的因素，确保预留位置不受外部环境的影响，如雨水渗透、阳光暴晒等。
三、预留尺寸1. 预留尺寸应根据电气设备的尺寸确定，预留尺寸应比设备尺寸大一定的余量，以确保设备安装时能够顺利进行。
2. 对于预留孔洞，应根据电气线路的数量和直径确定孔洞的尺寸，孔洞的尺寸应适当留有余量，以便后续的线路布线。
3. 对于外部的预留孔洞，应根据外墙的厚度和材料确定孔洞的尺寸，避免因预留孔洞过大或过小而影响外墙的结构稳定性。
四、预留材料1. 对于预留管道，应选择耐压、耐腐蚀的材质，如镀锌管、不锈钢管等，确保管道能够长期承受电气设备的负荷。
2. 对于预留孔洞，应选择耐火、耐高温、耐压的材料，如防火岩棉、耐压泡沫塑料等。
3. 对于预留材料的选择，应考虑其环保性和可维护性，以确保预留材料能够长期使用而不影响环境和人体健康。
五、预留施工要求1. 首先，应根据设计要求和施工图纸确定预留位置和尺寸，施工单位应严格按照设计要求进行预留施工。
2. 对于不同类型的预留，应根据其特点和要求选择合适的施工工艺和方法，确保预留的质量和效果。
3. 在进行预留施工时，应遵守相关的安全规范和标准，确保施工人员的安全和施工质量。
4. 对于预留位置和尺寸的调整，应在设计单位的指导下进行，避免因调整过大而影响后续的设备安装和使用。
电气预留预埋方案1. 引言在建筑施工中，电气预留和预埋是电气安装的关键环节。
合理的电气预留预埋方案能够提高电气设备的安装效率，减少施工中的损耗，保证电气设备的正常运行和维护。
本文将讨论电气预留预埋的重要性，并提出一套完整的电气预留预埋方案。
2. 电气预留电气预留指在建筑施工过程中提前预留好的电气管线、插座、电箱等电气设备的位置和空间。
合理的电气预留设计能够确保电气设备的安装和维护更加便捷。
以下为电气预留的一些建议：•根据建筑物功能和平面布置，确定每个房间和区域的电气设备需求。
例如，客厅需要安装插座和照明设备，厨房需要考虑电炉、排气扇等电气设备。
•确定电气设备的数量和规格。
根据需求确定每个房间或区域所需的插座数量、开关数量等，并考虑未来扩展的可能性。
•预留电气管线和插座位置。
根据建筑平面图设计电气管线和插座位置，确保电气设备的供电和控制都能够满足需求。
•考虑平安和使用便利性。
预留电气设备时要考虑平安距离和使用便利性，例如插座的高度、开关的位置等。
3. 电气预埋电气预埋指在建筑施工过程中提前埋设好的电气管线和电缆。
良好的电气预埋能够有效地保护电缆和电气管线，减少施工和使用中的损耗和故障。
以下为电气预埋的一些要点：•确定电缆通道和电缆走向。
根据建筑结构和电气布置确定每个区域的电缆通道和走向，防止电缆之间的相互干扰和交叉。
•选择适宜的电缆材料和规格。
根据电气设备的功率和电流负载确定电缆的规格，确保电缆能够满足电气设备的需求。
•预留过剩长度。
在进行电缆预埋时，要预留一定的过剩长度，以便后续的连接和维护。
过剩长度的预留也能够应对意外情况，例如误伤或意外损坏的访问，提供修复或更换的灵巧性。
•保护电缆预埋位置。
电缆预埋应当采取适当的保护措施，例如使用电缆槽、电缆桥架、电缆支架等，以防止机械损伤、潮湿腐蚀和火灾等。
4. 总结电气预留预埋方案在建筑电气安装中起着重要的作用。
合理的电气预留预埋能够提高施工和维护的效率，减少电气设备的损耗和故障。
电气施工方案(预留预埋)
本文将介绍电气施工中的预留预埋工作，即在建筑物结构尚未封闭前，在混凝土、砖墙、地面和天花板等构件上进行电气设备或线路的预留和预埋布置，以保证后续电气设备的安装和使用。
预留预埋工作是电气施工中至关重要的一环，它为后续电气工程的顺利进行提供了基础保障。
在进行电气预留预埋工作时，首先需要根据施工图纸和设计方案确定各种电气
设备和线路的布置位置和要求。
然后，施工人员按照要求，在建筑物中预留好相应尺寸和位置的孔洞或槽槽，用于后续电气设备的安装。
在进行预留预埋工作时，施工人员需要严格按照相关规范和标准进行操作，保
证预留孔洞或槽槽的尺寸、位置、深度等符合要求。
一般情况下，电气设备的预留孔洞要比电气设备本身的尺寸略大，以便后续安装时能够顺利进行。
另外，在进行电气预留预埋工作时，还需要考虑到电气线路的走向和布置情况。
一般来说，电气线路的预留预埋通常与建筑物内部的结构、管线等有关，需要综合考虑整体布置，确保电气线路的走向合理，便于后续的安装和维护。
在实际施工中，电气预留预埋工作需要与其他建筑工程相互配合，严格控制好
施工质量和进度。
同时，施工过程中需要加强对施工现场的安全管理，确保施工人员的安全。
综上所述，电气预留预埋是电气施工中不可或缺的一环，它直接影响到后续电
气设备的安装和使用效果。
只有在施工中严格按照要求进行预留预埋工作，才能保证电气工程的顺利进行，为建筑物的电气设备提供可靠的电力支持。
电气预埋管专项施工方案一、前言电气预埋管施工是建筑工程中一项重要的工作，对电气设备的正常安装和使用至关重要。
本文将就电气预埋管专项施工方案进行详细介绍，以确保工程施工的高效和质量。
二、施工前准备1.结合工程图纸，明确预埋管的位置和尺寸，制定详细的施工方案。
2.了解现场情况，保证施工所需材料、设备的准备充分。
3.设立施工现场标识，确保施工区域的安全。
三、施工过程1.确定预埋管道的位置，进行布线并利用工具进行划线。
2.开槽施工，按照设计要求进行切割开槽，确保开槽宽度、深度符合规范。
3.进行预埋管道的铺设，注意管道的连接和固定，保证管道的顺畅和牢固。
4.进行隐蔽验收，检查预埋管道的质量和安全，确保符合相关标准和要求。
四、施工注意事项1.严格按照设计图纸进行施工，不得擅自改动预埋管道位置和尺寸。
2.确保施工现场的安全，采取必要的安全措施，避免发生安全事故。
3.施工过程中要注意保护现场设施，避免对周围环境造成损坏。
4.施工完成后进行整体清理，保持现场整洁，并做好相关记录和资料整理工作。
五、总结电气预埋管专项施工是建筑工程中的重要环节，施工质量的好坏直接关系到电气设备的使用效果和安全性。
通过科学的施工方案、严格的施工管理和规范的操作流程，可以保证电气预埋管施工效果的质量和可靠性，为工程的顺利进行提供保障。
六、参考文献1.《建筑电气工程规范》2.《建筑施工技术规范》3.《建筑工程验收规范》以上是关于电气预埋管专项施工方案的详细介绍，希望对相关人员在施工中有所帮助。
电气预留预埋施工方案
为了不影响本工程电气线管、套管等的预留预埋进度，减少返工及不必要的材料浪费，结合相关规范及设计图纸，编制本施工方案。
一、编制内容
本方案的编制范围包括本工程的电线管、线盒及套管的预埋、清理。
二、施工步骤
一.KBG管敷设
KBG敷设基本工艺要求
1、与KBG敷设配套使用的所有器材应符合国家先行技术标准要求。
2、扣押式薄壁钢管系列产品敷设工艺流程。
箱、盒定位-箱、盒与螺纹接头紧固-管路连接敷设-扣接接地-管路固定
3、弯管可采用冷煨法及定型弯管。
采用冷煨法时：直径25以下管径，可用用手板煨管器，逐步弯出所需弯路，但要注意移动适度，用力不要过猛。
4、管和箱、盒连接处应采用螺纹接头，并用专用扣压器压紧，使金属、盒达到导电接地的要求。
5、管路采用直管接头连接，其长度应为管外径的2-3倍，管的接口应在直管接头内中心1/2处。
6、在同一回路有三根或三根以上的管路加设自制盒，管路两个拉线点之间的距离在下列长度范围内，应加装接线盒，且接线盒的位置应便于穿线和检修。
（1）管路无弯时，不超过18M。
（2）管路有一个转弯时，不超过12M。
（3）管路有二个转弯时，不超过10M。
（4）管路有三个转弯时，不超过3M。
7．管路敷设中，所有管与管、管与接头、管与弯管等连接处，使用扣压器扣压不少2点，以达到电气接地可靠，严禁熔焊连接。
8．切管可用钢锯、沙轮锯等工具、将需要切断的管子长度量谁确，放在嵌口内卡牢固，断口处平齐不歪斜管口光滑无毛刺管内铁屑除净。
9．客路固定点的距离应均匀，管卡与终端、转弯中点、接线盒边缘的距离为200+—20%MM。
中间管卡最大的距离为：管外径为直径16、直径20、最大距离1M，管外径为直径25直径32、最大距离为直径40、最大距离为2M。
10．管路敷设时，应按设计图要求及现场情况，沿最近路线敷设。
导管应储存在通风良好，干燥的仓库中，，周围不应有腐蚀气体存在，所有导管及配件不应露天存放
二、焊接钢管管敷设：
平台暗配管安排在模板支好后进行画线定位，在底层钢筋绑扎完后，上层钢筋未绑扎之前，按施工图纸进行平台配管；墙体暗配管安排在墙体钢筋网绑扎后，依据施工图对墙体进行配管。
（1）钢管除锈与防腐：管壁用除锈钢丝刷打磨。
埋入混凝土的钢管外壁不做防腐，但内壁必须刷防腐漆。
（2）切断钢管：用钢锯或切割机断管，钢管无折扁和裂缝，切断口锉平，管口刮光，杜绝毛刺现象。
（3）弯管：管径为25mm及其以下，用手扳弯管器，先将管子插入煨弯器，逐步弯出所需角度。
其要求：a、弯曲处不出现凹凸不平和裂缝，弯曲程度不大于管外径的10%。
b、埋入混凝土内的钢管弯曲半径r≥10d（r为弯曲半径，d为钢管外径）。
（5）连接：管与管一般采用套管连接，套管的长度为管外径的1.5—3倍，管与管的对口位于套管的中心，焊口焊接牢固、严密、无气孔及夹渣。
管与灯头盒、过渡盒（箱）的连接采用焊接固定，管口高出盒（箱）内壁3—5mm；上下管进入插座接线盒、开关盒等采用螺母连接，先在管子上旋上一个螺母，然后将盒子上的敲落孔打掉，将管子插入管内再旋上盒内螺母，最后用扳手将内外螺母旋紧。
（6）敷设：根据土建进度密切配合，暗配的电线管按设计图纸沿最近的线路敷设并减少弯曲，埋入墙或混凝土的管子离表面的净距不小于15mm。
○1.暗管敷设步骤：
1.确定设备（灯头盒、接线盒、引上引下管）的位置。
2.测量附设线路的长度。
3.配管加工（弯曲、锯割、套罗纹）
4.将管与盒按已定的位置连接。
5.管口堵上护套，并用胶布封好，盒内填满木屑，以防水泥、沙浆及杂物进入。
6.检查是否有管、盒遗漏或设位错误。
7.管、盒连成整体固定于模板上。
8.管与管、管与盒连接处，焊上跨接地线。
○2.暗管在混凝土内敷设
在浇灌混凝土之前，先将管子用垫块垫高15mm以上，使管与模板间保持足够的距离，再将管子用铁丝绑扎在钢筋上。
钢管敷设与楼板厚度配合：楼板厚度为80mm，管外经不超过40mm；楼板厚度为120mm，管外经不超过50mm；管外经超过以上尺寸，与土建协商
处理。
接线盒紧贴墙面，做到拆模后盒边与砼墙面相平。
（7）其他质量要求：
1）、在浇灌混凝土之前，先将管子用垫块垫高15mm以上，使管与模板间保持足够的距离，再将管子用铁丝绑扎在钢筋上。
接线盒紧贴墙面，做到拆模后盒边与砼墙面相平。
1、在同一回路有三根或三根以上的管路加设自制盒，或电线管超过下列长度时，中间加装过线盒，其位置便于穿线：,
a、管子长度每超过18米，无弯曲；
b、管子长度每超过12米，有一个弯曲；
c、管子长度每超过10米，有两个弯曲；
d、管子长度每超过3米，有三个弯曲；
2.盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于5mm，用锁紧螺母的罗纹为2-4扣,线路进入电气设备和器具的管口位置正确.
3.管路穿过变形缝处有补偿装置, 补偿装置能活动自如, 穿过建筑物和设备基础要加保护管, 补偿装置平整,管口光滑,护口牢固,与管子连接可靠,加保护管处在隐蔽工程记录中标示正确，当现场不好施工情况加过线盒用软管连接。
（二）人防套管的预留预埋
地下室室内所有电气管，安装件均采用热镀锌管，镀锌件。
所有金属管、构件在平时应作防锈处理，处理方法为先刷丹红漆两道，再刷银粉漆两道。
穿越围护结构、防护密闭隔墙、密闭隔墙的电气管线及预留备用穿线钢管，应进行防护密闭或者密闭处理，管材应采用热镀锌钢管（厚度不小于2.5MM），防护密闭套管做法见下图：
（三）线管、套管的清理
1、土建拆除模板，将模板转移别处后，开始套管、线管等的清理工作。
2、安排2～3人将拆除模板楼层内的所有线管及线盒、套管、预埋孔洞按施工图纸所标示全部敲打出来，清除线盒及套管、预埋孔洞内的堵塞材料。
在墙上预留的泡沫塑料一
定要清除干净，尤其是封口胶要撕干净。
3、对线盒及预埋孔洞的尺寸复测。
对线管内不通畅的地方作好记录，如出现孔洞歪斜等情况，立马组织班组分析原因，及时组织人员整改。
三、成品保护措施：
1、为了保证套管、线管、线盒内不进混凝土，套管、线盒需堵塞泡沫塑料，线管端头需封口。
2、为了使线管不移位，在转弯处两端150mm内绑扎固定，直接头两端200mm内绑扎固定，线盒接口200mm内绑扎固定，直管段每一米绑扎固定,墙上的线管每一米绑扎固定，距泡沫150mm内绑扎固定。
3、为了便于查找线盒及线管，在预埋完成后用油漆沿线管及线盒做好方向标识。
4、在浇灌砼时，派专人进行值班，发现问题及时处理。
四、质量控制措施
1、预留预埋开始前，由施工员对安装班组进行交底，让班组熟悉图纸和预留预埋的内容。
2、对班组进行安全交底，让工人熟悉项目部的安全文明施工规定。
3、班组预埋完成后，通知施工员及质检员进行检查。
检查完后，通知监理和业主检查，并形成文字资料。
然后移交给土建进入下一个工序。
4、施工员在现场随时巡视，发现问题立即整改。
在浇注的过程中，班组派专人值班，发现问题及时处理。
五、根据本工程的需要，作如下劳动力及施工机械设备配置。
六、安全文明施工
严格按《建筑施工安全检查标准JGJ59—99》及《观山水工程文明施工管理办法》等相关规定执行。
