中九卫星天线安装方法

户户通中九三代机安装调试方法篇一：户户通安装调试指南户户通安装调试指南安装设备：1.组装天线与安装高频头：把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好，包括仰角)。

2.线：把机顶盒上的线与电视机上的线连接好。

3.调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度;方位角：正南偏西。

设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。

2、输入密码“9999”。

3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择)，按遥控器的“确认”键两次。

站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。

转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。

4、网络连接设置。

IP设置：114.251.156.067，端口设置:4567或04567。

5、区域编码设置为本地身份证号前六位。

6、关闭机顶盒电源，插入移动某某卡和智能卡，再开机。

7、选择系统设置中“基站信息”，按确认。

8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。

9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。

10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。

11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。

12、稍后自动播放节目，授权完成。

注意：不同地区的仰角、方位角会略有不同，一般在购买时卖家都会帮忙调好仰角，告之大概的方位角了，所以在安装起来会比较省事的。

卫星天线安装与调试步骤重新梳理1.引言卫星通信作为现代通信技术的重要组成部分，被广泛应用于电视广播、互联网通信等领域。

而卫星天线作为接收和发送卫星信号的关键设备，在安装和调试时需要特别注意。

本文将重新梳理卫星天线的安装与调试步骤，旨在帮助读者更深入地理解卫星天线的工作原理和操作要点。

2.准备工作在进行卫星天线的安装与调试之前，我们首先需要完成以下准备工作：2.1 确定卫星信号接收位置：选择一个开阔的地方，远离高楼大厦及遮挡物，尽量确保卫星信号的稳定接收。

2.2 了解天线规格及参数：了解所使用的卫星天线的规格和参数，包括天线直径、天线增益、工作频率范围等，以便有效地进行安装和调试。

2.3 准备必要的工具和材料：如扳手、螺丝刀、尺子、电缆、连接器、防水胶带等工具和材料，以处理安装和调试过程中的各种问题。

3.安装步骤3.1 安装天线支架：根据天线规格和参数，选择合适的天线支架进行安装，确保天线能够稳定地放置在接收位置上。

3.2 调整天线俯仰角：根据卫星信号接收位置的纬度，调整天线的俯仰角，使其与地球的卫星轨道保持一定的夹角，以便更好地接收卫星信号。

3.3 调整天线方位角：根据卫星信号接收位置的经度和所选卫星的位置参数，调整天线的方位角，使其朝向目标卫星的位置方向，以便接收到卫星信号。

3.4 连接卫星接收器：使用合适的电缆和连接器，将卫星天线与卫星接收器进行连接，确保电缆连接良好、接触可靠。

3.5 确保连线正确：在连接卫星天线和卫星接收器的过程中，需要仔细确认电缆的接线是否正确，以免造成无法接收到有效信号的问题。

4.调试步骤4.1 启动卫星接收器：按照卫星接收器的说明书，将其启动，确保设备工作正常。

4.2 搜索卫星信号：在卫星接收器的菜单中选择卫星信号搜索功能，按照提示进行搜索，等待设备搜索到目标卫星的信号。

4.3 优化信号质量：根据卫星接收器的信号指示器或信号质量参数，在调整天线的方位角和俯仰角的过程中，观察信号质量的变化，并进行微调，以获得最佳的接收效果。

（一）首先来说安装吧!馈线头虽简单但做好很重要（很多不开机，无信号，信号时有时无等现象多源于此）！如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断！天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的（一般芯线外露0.5厘米为易）! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入（IN）孔。

然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择，没有的按信号源，再选到相应A V上，用音量+（有的用OK）确认出现画面后,我们开始寻星。

用F3（调星）键进入安装与信号检测,有的需按多次进入，还有的只能从菜单键,选系统设置输入密码（一般为0000 9999 000000 999999）, 进入后,不要选频率11840 的位置（有的机器要按一下确认键才有信号）！这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线（不要档在锅前面调）,一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!（二）中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了！你知道地线,TX RX线了,接好你的线（地线最好用一专用线夹在机顶盒音视频插座上）,然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200，数据位8，奇偶校验（华亚，阿里，中天联科A10S-9AAT等设为偶，其它的设为无），停止位1，流控制无。

户户通中九三代机安装调试方法
篇一：户户通安装调试指南户户通安装调试指南安装设备：1组装天线与安装高频头：把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好，包括仰角)。

2线：把机顶盒上的线与电视机上的线连接好。

3调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度;方位角：正南偏西。

设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。

2、输入密码“9999”。

3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择)，按遥控器的“确认”键两次。

站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。

转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。

4、网络连接设置。

设置：114251156067，端口设置4567或04567。

5、区域编码设置为本地身份证号前六位。

6、关闭机顶盒电源，插入移动**卡和智能卡，再开机。

7、选择系统设置中“基站信息”，按确认。

8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。

9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。

10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。

11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示。

中九偏馈天线接收138卫星据有消息称：东经138度轨道位置的亚太5号卫星Ku频段，数码天空因清明节放假不开卡。

旗下转发器全部频道（除CR外）于4月3日下午6点至4月6日早上9点期间开锁播出/read-htm-tid-46093.html另有不确定消息：中九信号将于4月份关闭更换二代机，为了不让自己的锅盖成废铁，减少损失，网上虽早有流传中九偏馈天线可接收138卫星，但不够详细。

今天有空亲自试验了一下，现将试验过程告之大家，以方便大家成功转星。

一、准备资料：1. 先说说高频头吧，我的是中九高频头，本振频率：10750。

2. 将原中九接收机更换成中6B的免费机（有人可能会问用原中九接收机不可以吗？答案：目前不可以。

因为中九机是ABS-S格式，而138星传送的是DVB格式节目。

至于以后，或许会有兼容ABS与DVB的机子出现，那就不用换机了）。

二、系统设置1、连接好免费机与电视，遥控器按菜单键—进入卫星设置—增加卫星。

名称：138（任意取名）本振频率：10750 双本振：关22K：关12V：关DISeqc：关确定退出。

按遥控器红键，增加节目卫星选择刚增加的138卫星，如图1其它参数设置如下：下行频率：12538符号率：41249极化：水平2.设置好后即可调整锅盖方位与仰角，如图2所求①各地区方位角及仰角参数不尽相同，大家可以用GOOGLE地图输入自已地区的位置，选择相应的卫星，即可得到你当地的卫星参数。

/选中show obstacle (line of sight checker) 会显示一绿点显示可能对你有妨碍的建筑高度红点可以拖动到你家的上面方便确定方位绿点也可以拖动d代表障碍物的距离，h代表障碍物的最高尺寸，再高就会阻挡信号了绿线就是锅中心和卫星间连线的投影，把锅对着那个方向，然后调仰角就可以了。

如图3，图4②参数确定好后，即可按如下方式调整锅的方向，直到电视屏幕上信号质量出现进度调，再细调至信号质量值最大。

户户通中九三代机安装调试方法一对星调试信号1 组装好以后插入智能卡电视显示图像如下：密码：9999到这步就不要动机顶盒和遥控了，对准星就会出现绿色信号如果没对准就是只有强度没有信号质量强度：有只能说明线路通了，没有就是线路没通质量：必须对准星才有，没对准就是0，信号质量调试到越高越好。

3大角度最重要，1 调试方位角 2调试仰角 3调试极化角二授权1 将机顶盒序列号和机顶盒加密序列号发给我们2 出现信号质量绿色以后自动收索一次提示出现57套节目，但是无法观看。

2.在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里按遥控--菜单--系统设置--网络连接设置输入IP 为：114.251.156.067网络端口04567保存以后重新启动机顶盒输入IP地址是为了跟管理中心连接重启机顶盒以后会出现如下画面保证你的GPRS天线接好以后能收到移动基站的手机信号在此画面机顶盒会与移动基站通讯，等待几分钟会提示是否安装出现下面的画面，不用动、等待接着出现基站信息还是按红键存储等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待安装正确会提示发送成功安装成功安装成功以后可以关机取出手机卡整个安装过程几分钟--几十分钟不等请耐心等待在不通电的状态下把手机卡（必须是移动并且已经开通GPRS功能）装到机器里面的卡槽里用户卡也插好AV线和天线也连接好然后开机，出现自动搜索画面搜到节目，但是不出影像在出现下面的对话框，不用管它、等待。

待一会出现基站信息，按红键存储。

接着按菜单键到系统设置再按确认键（OK键）出现密码提示框输入9 9 9 9 密码后确认光标移到网络连接设置再按确认网络IP设置更改成：114 251 156 067 网络端口改成04567改好后按确认键，接着退出菜单关掉机器，重新开机出现下面的画面，不用动、等待接着出现基站信息还是按红键存储等一会会出现下面的画面，然后按确认键出现下面的画面不用管，等待出现发送成功画面，不用动出现安装过程中请稍候。

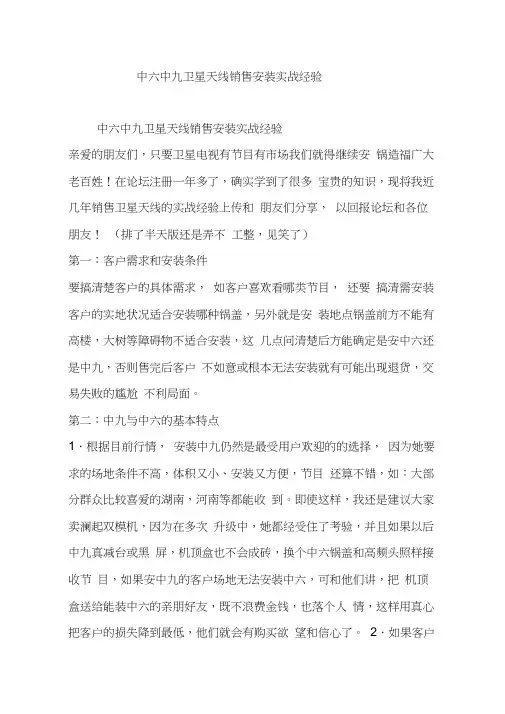

中六中九卫星天线销售安装实战经验中六中九卫星天线销售安装实战经验亲爱的朋友们，只要卫星电视有节目有市场我们就得继续安锅造福广大老百姓！在论坛注册一年多了，确实学到了很多宝贵的知识，现将我近几年销售卫星天线的实战经验上传和朋友们分享，以回报论坛和各位朋友！（排了半天版还是弄不工整，见笑了）第一：客户需求和安装条件要搞清楚客户的具体需求，如客户喜欢看哪类节目，还要搞清需安装客户的实地状况适合安装哪种锅盖，另外就是安装地点锅盖前方不能有高楼，大树等障碍物不适合安装，这几点问清楚后方能确定是安中六还是中九，否则售完后客户不如意或根本无法安装就有可能出现退货，交易失败的尴尬不利局面。

第二：中九与中六的基本特点1．根据目前行情，安装中九仍然是最受用户欢迎的的选择，因为她要求的场地条件不高，体积又小、安装又方便，节目还算不错，如：大部分群众比较喜爱的湖南，河南等都能收到。

即使这样，我还是建议大家卖澜起双模机，因为在多次升级中，她都经受住了考验，并且如果以后中九真减台或黑屏，机顶盒也不会成砖，换个中六锅盖和高频头照样接收节目，如果安中九的客户场地无法安装中六，可和他们讲，把机顶盒送给能装中六的亲朋好友，既不浪费金钱，也落个人情，这样用真心把客户的损失降到最低，他们就会有购买欲望和信心了。

2．如果客户喜欢中六，只要场地适合，我们就要尽力满足，因为中六的优点还是不少的，节目比中九丰富，并且多年没有升级或加密，利润也比中九要高一些，缺点就是安装固定要麻烦一点，还有就是兜风，容易掉信号，另外就是客户自己比较难掌握安装方法，所以售后也会跟着麻烦。

不过平房安装我们还是比较轻车熟路的，所以能干就尽力促成交易，因为当前做生意不是很容易，能多赚点就多赚！第三：安装工具俗话说：工欲善其事，必先利其器，所以我们必须准备好安装所使用各种工具和零件，大体如下：手电钻，电锤各一台，手锤一把，钳子一把，尖嘴钳子一把，8-10,12-14 扳手各一把，合适的平口，十字锣刀若干，剪刀一把，粗细铁丝若干，F 头若干，防水胶布若干，各种能用型号的螺丝，螺丝母若干，接好插头与插座的长电源线一条，小型电视机一台或寻星仪一台等等，以上工具需实时清点，防止漏缺，耽误安装。

卫星天线安装图解天线的安装：安装前的准备：1.按说明书的地基施工图做好天线地基。

2.安装工具。

包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。

3.按照说明书清点卫星天线的另件数是否正确。

4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。

安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。

第二步：安装天线的锅体四脚支撑。

注意螺杆、螺母的正反方向。

不要旋紧螺丝。

第三步：安装天线的方向轴。

方向轴与天线的四脚支撑进行连接。

注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。

旋紧与之连接的固定螺丝。

第四步：把天线抬起，安装到天线基座的立柱上。

第五步：安装高频头支撑杆。

不要把螺丝拧死。

第六步：把高频头置于高频头固定盘上。

（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。

第八步：上好其他部分的固定螺丝。

注意都不要拧死。

第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。

至此，天线的安装已经完成。

寻星指南：调试前准备：1.安装工具。

2.调试器材。

3.连接线材。

4.寻星参数。

寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。

这对于卫星覆盖边缘地区、小天线尤为重要。

天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。

细调：使所收的信号最佳。

根据现场的条件，可以有多种简易而有效的调整方法。

第一步：检查连接好的线路。

第二步：用量角器调整好天线仰角。

仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。

卫星天线底座安装方法
1、用12的钢筋做好天线底座和避雷针预埋件。

预埋件螺纹以下部分为20-24cm ，螺纹长8-10cm ，螺杆之间的距离为16cm 。

并用胶带将螺纹处缠好以保护螺纹。

2、在屋面选择一处接近卫星接收室的十字梁或丁字梁处用红砖砌好1.2米X1.2米高25CM 的底座。

并在底下铺木板，以防止破坏屋面防水。

3、放好天线和避雷针预埋件，并用石块固定。

天线预埋件应放在东南角，避雷针预埋件放在西北角。

浇注混泥土。

4、保证预埋件螺杆之间的距离为16cm 。

5、对底座的外围抹灰。

底下铺木板。

中星9号卫星接收器安装指南目录一、产品简介 (2)二、硬件安装 (4)三、卫星接收器调试 (5)一、产品简介中星9号专用接收机ABS-S 500是一款符合中国广播电视直播卫星“村村通”机顶盒的软件功能及硬件性能指标的数字卫星接收机。

此接收机解调符合中国先进广播系统－卫星（ABS-S）所规定的调制信号。

机身带一路左右声道音频输出、两路复合视频输出、一路S-VIDEO输出和一路RF输出，能满足不同用户的音视频输出要求。

可通过RS232串口或通过卫星远程升级。

能够接收、播放采用ABS-S标准调制的标清数字电视信号。

支持综合信息服务带一路左右声道音频输出、两路复合视频输出、一路S-VIDEO输出和一路RF输出◆强大的节目管理功能◆支持7天电子节目指南◆机顶盒外观美观，界面友好，容易操作◆具有掉电记忆功能◆内嵌中文二级字库，支持GB2312及Unicode编码◆高可靠性，机顶盒工作电压范围宽，抗干扰能力强◆可通过RS232串口或通过卫星远程升级◆能够接收、播放采用ABS-S标准调制的标清数字电视信号◆支持综合信息服务二、硬件安装注意事项：1、把螺丝固定$_$rff·2、高频头安装效果硬件的安装相对比较简单，按大图安装即可！提示：可安装在阳台朝西南（锅面朝西南），前面不能有遮挡物。

三、卫星接收器调试1、打开接收机会出现如下图所示的画面，这是正常的。

2、按主功能菜单——系统设置3、输入系统设置密码4、进入系统设置后，选择安装与信号测试，再按确认键（一定要记得要按下确认键）一，5、再选择自动搜所，时行节目扫描6、系统会提示搜索到多少节目，此时便可以收看了。

★调试要领★在接受器上把接受数据输入好，连接好线路，把锅朝向卫星的大致方向，观察电视信号，收到信号后简单固定一下，再观察信号强度条，对天线微调，直到强度条最大为止，最后固定天线。

另注（把锅安装好对着西南方向然后对着电视按遥控的F3键看到电视上的信号强大和信号质量信号强度是检查整个天线系统是否良好所以不要管信号强度信号质量才是关键再然后一个人在屋里看着电视一个人在屋外调整天线上下左右慢慢的调注意一定要慢慢的移动不要急直到信号质量调到百分之30以上就OK了再按退出键就可以了）四、节目清单（供参考）中星9号直播星最新直播频道表：（共计54套节目）1、cctv-12、cctv-23、cctv-74、cctv-105、cctv-116、cctv-128、cctv-新闻9、cctv-少儿10、cetv-111、北京卫视12、天津卫视15、河北卫视16、山西卫视17、内蒙古卫视18、内蒙古蒙语19、辽宁卫视20、吉林卫视21、吉林朝鲜语22、黑龙江卫视23、东方卫视24、江苏卫视25、浙江卫视26、安徽卫视29、福建东南卫视30、江西卫视31、山东卫视32、河南卫视33、湖北卫视34、湖南卫视35、广东卫视36、广西卫视38、重庆卫视39、四川卫视40、贵州卫视43、云南卫视44、西藏卫视45、西藏藏语46、陕西卫视47、甘肃卫视50、宁夏卫视51、新疆卫视52、新疆维语53、新疆哈语54、陕西农林参考资料：我晕了，谁那么缺德卫星接收器安装指南。

卫星天线接头安装方法，普及一下！好不容易找到的。

1、用剪刀或者美工刀把有线电视线加工成这样
2、保留铜芯长度在1CM左右即可，不能太长。

注意屏蔽网不要和铜芯线接触到，以免短路烧毁设备
3、套上F头，顺时针方向用力拧紧
4、拧到露出中间的铜芯为止，下图只是示例，实际制作中铜芯高出Ｆ头２毫米左右即可，如果接高频头，太长会很容易弄坏高频头！注意电视线内部的白色发泡塑料端面尽量与F头底部齐平
5、最后就可以连接接收机、高频头等设备了。

需要注意的是：请不要带电插F头，不然瞬间接触产生的火花很容易烧毁设备！。

户户通中九三代机安装调试方法篇一：户户通安装调试指南户户通安装调试指南安装设备：1.组装天线与安装高频头：把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好，包括仰角)。

2.线：把机顶盒上的线与电视机上的线连接好。

3.调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度;方位角：正南偏西。

设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。

2、输入密码“9999”。

3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择)，按遥控器的“确认”键两次。

站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。

转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。

4、网络连接设置。

IP设置：114.251.156.067，端口设置:4567或04567。

5、区域编码设置为本地身份证号前六位。

6、关闭机顶盒电源，插入移动**卡和智能卡，再开机。

7、选择系统设置中“基站信息”，按确认。

8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。

9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。

10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。

11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待?”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。

12、稍后自动播放节目，授权完成。

注意：不同地区的仰角、方位角会略有不同，一般在购买时卖家都会帮忙调好仰角，告之大概的方位角了，所以在安装起来会比较省事的。
