第三章 卫星接收天线安装和调试

广播电视村村通卫星接收设备的安装和调试广播电视村村通项目是国家推动农村信息化建设的一项重要工程，其目的是通过卫星接收设备，在农村地区提供广播电视信号，为农民朋友提供更多的信息和娱乐内容，促进农村经济发展和文化建设。

卫星接收设备的安装和调试是项目的重要环节，需要专业人员进行指导和操作。

本文将介绍广播电视村村通卫星接收设备的安装和调试流程，以期为相关人员提供参考和帮助。

一、前期准备工作在安装和调试卫星接收设备之前，首先要做好前期准备工作。

包括选址、确定天线方向、准备必备工具和材料等。

选址方面，应选择离电视机最近、视野开阔、没有遮挡物的位置，保证接收效果。

确定天线方向时，要参考卫星信号的参数，调整天线方向角度，使其对准卫星发射方向。

准备必备工具和材料包括各种螺丝刀、电缆、连接器、支架等。

确保所有工具和材料齐全，以便安装和调试过程中使用。

二、设备安装1. 安装支架在选好位置之后，先安装支架，支架要稳固牢固，以保证天线的稳定性。

根据天线的型号和尺寸选择合适的支架，按照说明书的要求进行安装。

安装时要注意支架的水平与垂直，以及支架与地面的紧扣，确保安装牢固，不会出现松动与变形的情况。

2. 安装天线天线的安装是比较关键的一步，安装前要先检查天线和其它配件是否完好，无损坏。

在安装过程中，首先要将天线的底座与支架连接好，然后根据信号的具体方向调整天线的角度，使其对准卫星发射的方向。

并采用水平仪等工具，确保天线的水平和垂直度。

安装完毕后，要进行一次全面的检查，确保每个零部件都安装到位，并使用工具将螺丝紧固好，以确保天线不会因为风吹或其它原因而晃动或倾斜。

3. 安装LNBLNB是连接天线和接收器的关键部件，其作用是将卫星信号转换成杂频信号传输给接收器。

在安装LNB时，要根据天线型号和说明书的要求进行。

首先要固定好LNB的支架，然后将LNB安装在支架上，并连接好接线。

在连接线路时，要保持线路的整洁、美观，避免交叉、绕弯等情况的发生，以免影响信号的传输。

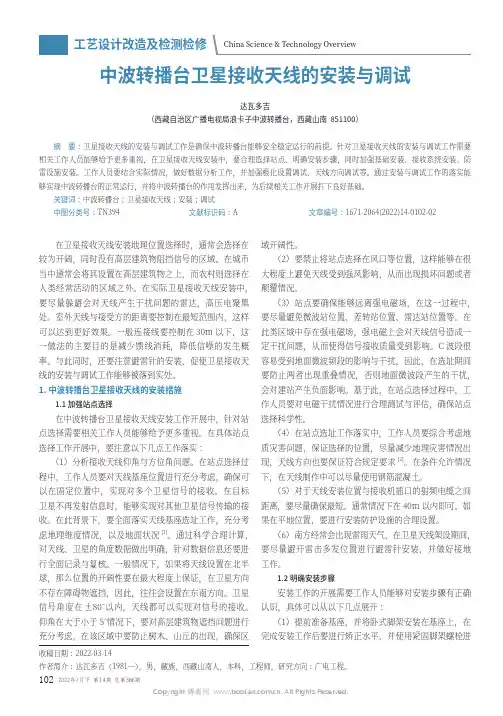

1022022年7月下 第14期 总第386期工艺设计改造及检测检修China Science & Technology Overview在卫星接收天线安装地理位置选择时，通常会选择在较为开阔，同时没有高层建筑物阻挡信号的区域。

在城市当中通常会将其设置在高层建筑物之上，而农村则选择在人类经常活动的区域之外。

在实际卫星接收天线安装中，要尽量躲避会对天线产生干扰问题的雷达，高压电聚集处。

室外天线与接受方的距离要控制在最短范围内，这样可以达到更好效果。

一般连接线要控制在30m 以下，这一做法的主要目的是减少馈线消耗，降低信噪的发生概率。

与此同时，还要注意避雷针的安装，促使卫星接收天线的安装与调试工作能够被落到实处。

1.中波转播台卫星接收天线的安装措施1.1加强站点选择在中波转播台卫星接收天线安装工作开展中，针对站点选择需要相关工作人员能够给予更多重视。

在具体站点选择工作开展中，要注意以下几点工作落实：（1）分析接收天线仰角与方位角问题。

在站点选择过程中，工作人员要对天线基座位置进行充分考虑，确保可以在固定位置中，实现对多个卫星信号的接收。

在目标卫星不再发射信息时，能够实现对其他卫星信号传输的接收。

在此背景下，要全面落实天线基座选址工作，充分考虑地理维度情况，以及地面状况[1]。

通过科学合理计算，对天线、卫星的角度数据做出明确，针对数据信息还要进行全面记录与复核。

一般情况下，如果将天线设置在北半球，那么位置的开阔性要在最大程度上保证，在卫星方向不存在障碍物遮挡，因此，往往会设置在东南方向。

卫星信号角度在±80°以内，天线都可以实现对信号的接收。

仰角在大于小于5°情况下，要对高层建筑物遮挡问题进行充分考虑，在该区域中要防止树木、山丘的出现，确保区域开阔性。

（2）要禁止将站点选择在风口等位置，这样能够在很大程度上避免天线受到强风影响，从而出现损坏问题或者颠覆情况。

（3）站点要确保能够远离强电磁场，在这一过程中，要尽量避免微波站位置、差转站位置、雷达站位置等。

卫星天线安装与调试步骤重新梳理1.引言卫星通信作为现代通信技术的重要组成部分，被广泛应用于电视广播、互联网通信等领域。

而卫星天线作为接收和发送卫星信号的关键设备，在安装和调试时需要特别注意。

本文将重新梳理卫星天线的安装与调试步骤，旨在帮助读者更深入地理解卫星天线的工作原理和操作要点。

2.准备工作在进行卫星天线的安装与调试之前，我们首先需要完成以下准备工作：2.1 确定卫星信号接收位置：选择一个开阔的地方，远离高楼大厦及遮挡物，尽量确保卫星信号的稳定接收。

2.2 了解天线规格及参数：了解所使用的卫星天线的规格和参数，包括天线直径、天线增益、工作频率范围等，以便有效地进行安装和调试。

2.3 准备必要的工具和材料：如扳手、螺丝刀、尺子、电缆、连接器、防水胶带等工具和材料，以处理安装和调试过程中的各种问题。

3.安装步骤3.1 安装天线支架：根据天线规格和参数，选择合适的天线支架进行安装，确保天线能够稳定地放置在接收位置上。

3.2 调整天线俯仰角：根据卫星信号接收位置的纬度，调整天线的俯仰角，使其与地球的卫星轨道保持一定的夹角，以便更好地接收卫星信号。

3.3 调整天线方位角：根据卫星信号接收位置的经度和所选卫星的位置参数，调整天线的方位角，使其朝向目标卫星的位置方向，以便接收到卫星信号。

3.4 连接卫星接收器：使用合适的电缆和连接器，将卫星天线与卫星接收器进行连接，确保电缆连接良好、接触可靠。

3.5 确保连线正确：在连接卫星天线和卫星接收器的过程中，需要仔细确认电缆的接线是否正确，以免造成无法接收到有效信号的问题。

4.调试步骤4.1 启动卫星接收器：按照卫星接收器的说明书，将其启动，确保设备工作正常。

4.2 搜索卫星信号：在卫星接收器的菜单中选择卫星信号搜索功能，按照提示进行搜索，等待设备搜索到目标卫星的信号。

4.3 优化信号质量：根据卫星接收器的信号指示器或信号质量参数，在调整天线的方位角和俯仰角的过程中，观察信号质量的变化，并进行微调，以获得最佳的接收效果。

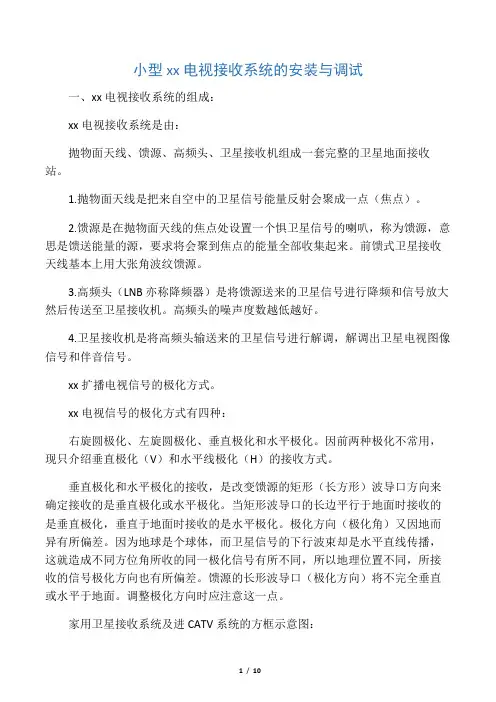

小型xx电视接收系统的安装与调试一、xx电视接收系统的组成：xx电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。

1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。

2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。

前馈式卫星接收天线基本上用大张角波纹馈源。

3.高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。

高频头的噪声度数越低越好。

4.卫星接收机是将高频头输送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。

xx扩播电视信号的极化方式。

xx电视信号的极化方式有四种：右旋圆极化、左旋圆极化、垂直极化和水平极化。

因前两种极化不常用，现只介绍垂直极化（V）和水平线极化（H）的接收方式。

垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。

当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。

极化方向（极化角）又因地而异有所偏差。

因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。

馈源的长形波导口（极化方向）将不完全垂直或水平于地面。

调整极化方向时应注意这一点。

家用卫星接收系统及进CATV系统的方框示意图：天线的安装：安装抛物面天线时，一般按厂家提供结构图安装。

各厂家的天线结构都是大同小异基本相同。

天线的结构反射板有整体成形和分瓣两种（2M以上的反射板基本为分瓣），脚架主要有立柱脚架和三脚架两种（立柱脚架较为常见），个别一点八米以下脚架为卧式脚架。

抛物面天线的结构见图。

以下是基本安装步骤：卧式脚架装在已准备好的基座上，校正水平，然后坚固脚架铁丝及焊接固定（卧式脚架须先调好方位角后方可固定脚架）。

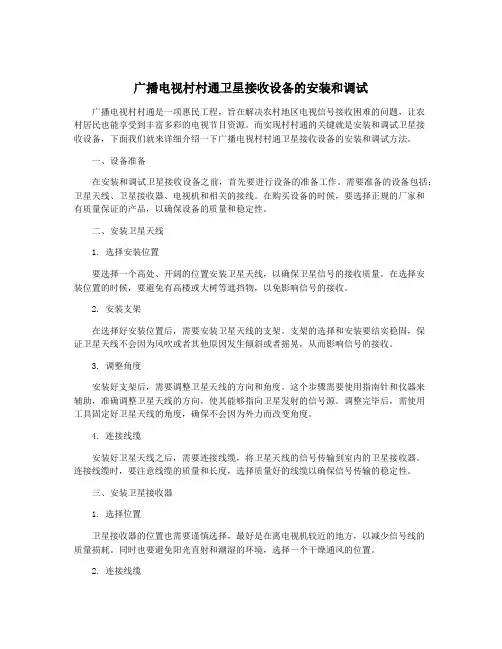

广播电视村村通卫星接收设备的安装和调试广播电视村村通是一项惠民工程，旨在解决农村地区电视信号接收困难的问题，让农村居民也能享受到丰富多彩的电视节目资源。

而实现村村通的关键就是安装和调试卫星接收设备，下面我们就来详细介绍一下广播电视村村通卫星接收设备的安装和调试方法。

一、设备准备在安装和调试卫星接收设备之前，首先要进行设备的准备工作。

需要准备的设备包括：卫星天线、卫星接收器、电视机和相关的接线。

在购买设备的时候，要选择正规的厂家和有质量保证的产品，以确保设备的质量和稳定性。

二、安装卫星天线1. 选择安装位置要选择一个高处、开阔的位置安装卫星天线，以确保卫星信号的接收质量。

在选择安装位置的时候，要避免有高楼或大树等遮挡物，以免影响信号的接收。

2. 安装支架在选择好安装位置后，需要安装卫星天线的支架。

支架的选择和安装要结实稳固，保证卫星天线不会因为风吹或者其他原因发生倾斜或者摇晃，从而影响信号的接收。

3. 调整角度安装好支架后，需要调整卫星天线的方向和角度。

这个步骤需要使用指南针和仪器来辅助，准确调整卫星天线的方向，使其能够指向卫星发射的信号源。

调整完毕后，需使用工具固定好卫星天线的角度，确保不会因为外力而改变角度。

4. 连接线缆安装好卫星天线之后，需要连接线缆，将卫星天线的信号传输到室内的卫星接收器。

连接线缆时，要注意线缆的质量和长度，选择质量好的线缆以确保信号传输的稳定性。

三、安装卫星接收器1. 选择位置卫星接收器的位置也需要谨慎选择，最好是在离电视机较近的地方，以减少信号线的质量损耗。

同时也要避免阳光直射和潮湿的环境，选择一个干燥通风的位置。

2. 连接线缆连接卫星天线传输的信号线到卫星接收器的对应接口，确保连接的牢固和正确。

同时还需要连接好电视机和电源线。

3. 调试设置接通电源后，需要进行卫星接收器的调试设置，包括信号搜索、频道设置、图像调节等。

参照卫星接收器使用说明书进行设置，确保信号搜索的准确性和频道的清晰稳定。

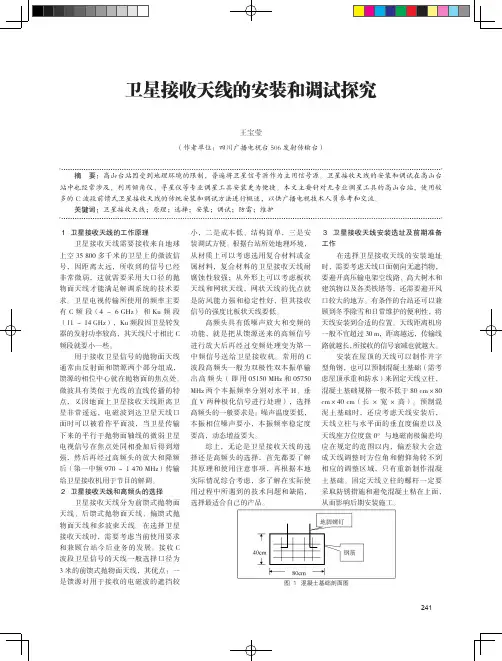

图１　混凝土基础剖面图
在反射面板边缘处选取几个点粘贴上良好。

图２　设备连接图
调试前必须要知道所处位置接收卫星的仰角、方位角和极化角，这些数据可以通过手机软件查询（见图3），手机连接网络后，先点击“获取GPS”得到本地的经纬度值，再输入所要查询的卫星经度（以中星6B卫星为例，115.5），最后点击“寻星计算”就可以得到该卫星的参数。

图３　软件查询截图
当然，也可以通过相应公式带入本地数据进行计算。

仰角是指地面接收天线和卫星的连线与地面水平面之间的夹角，通常用EL来表示。

仰角计算公式：
EL=arctg{(cosAcosB-0.1513)/[1-（cosAcosB)²]开根}
方位角是指地面上天线到卫星的连线在水平地面上的投影，与接收天线面朝正南方向画出的射线之间的夹角，通常用AZ来表示。

方位角计算公式：AZ=arctg(tgA/ sinB)
极化角是指高频头相对于标准位置（高频头上0刻度与水平面平行时）所旋转的角度，顺时针转动为正，逆时针转动为负，理论上，正南偏东的卫星，极化角的值为正，偏西的卫星，极化角的值为负。

极化角=A（当A为正值，高频头顺时针转动A度，反之逆时针转动）以上公式中：A=卫星的经度。

卫星天线的安装与调试步骤一、前言卫星天线是一种用于接收卫星信号的设备，它能够将卫星信号转换成电信号，供电视机或其他设备使用。

在安装和调试卫星天线时，需要注意一些细节问题，才能使其正常运行。

本文将详细介绍卫星天线的安装与调试步骤。

二、安装步骤1.选址选址是安装卫星天线的第一步，需要选择一个无遮挡的位置。

在选址时应注意以下几点：（1）尽可能选择高处位置，以便获得更好的信号质量。

（2）避免树木、建筑物等障碍物遮挡。

（3）考虑到天气因素，尽量选择可靠的固定地点。

2.安装架子在选好位置后，需要安装架子来固定卫星天线。

架子应该稳固可靠，并且需要按照说明书上的要求进行安装。

3.安装卫星天线将卫星天线按照说明书上的要求进行组装，并用螺丝固定在架子上。

在安装过程中需要注意以下几点：（1）组件间不能出现松动或错位。

（2）各部件之间要正确连接。

（3）调整卫星天线的方向，使其指向卫星。

4.连接电缆将卫星天线与接收设备之间的电缆正确连接。

在连接电缆时需要注意以下几点：（1）电缆要选用质量可靠的产品。

（2）电缆的长度要根据实际情况进行选择，不宜过长或过短。

（3）插头和接口要正确对接，不能出现松动或反插现象。

5.测试信号在安装完毕后，需要测试卫星信号是否正常。

具体步骤如下：（1）打开接收设备，并进入信号检测界面。

（2）调整天线方向，以获得最佳的信号强度和质量。

（3）确认信号是否正常，并调整设备参数，以达到最佳效果。

三、调试步骤1.确认接收设备参数设置在使用卫星天线前需要确认接收设备参数设置是否正确。

具体步骤如下：（1）打开接收设备，并进入设置界面。

（2）确认频道、极化等参数是否正确设置。

2.调整天线方向在进行天线调试时需要注意以下几点：（1）尽可能选择晴朗无风的日子进行调试，避免因天气原因造成误差。

（2）调整天线时应由低向高逐步调整，以获得最佳效果。

3.测试信号在调试完毕后，需要测试卫星信号是否正常。

具体步骤如下：（1）打开接收设备，并进入信号检测界面。

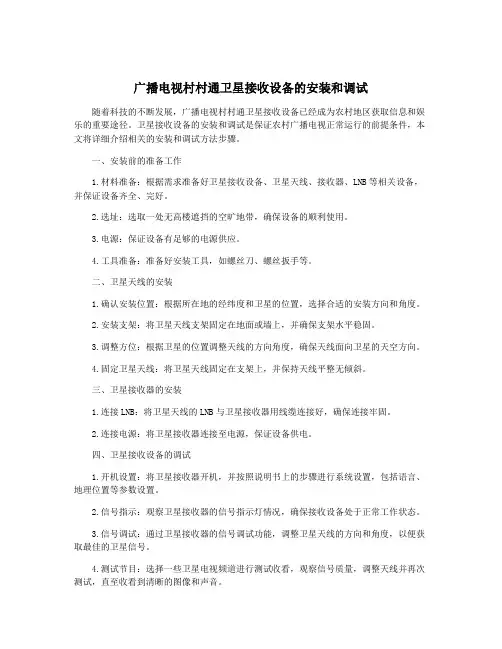

广播电视村村通卫星接收设备的安装和调试随着科技的不断发展，广播电视村村通卫星接收设备已经成为农村地区获取信息和娱乐的重要途径。

卫星接收设备的安装和调试是保证农村广播电视正常运行的前提条件，本文将详细介绍相关的安装和调试方法步骤。

一、安装前的准备工作1.材料准备：根据需求准备好卫星接收设备、卫星天线、接收器、LNB等相关设备，并保证设备齐全、完好。

2.选址：选取一处无高楼遮挡的空旷地带，确保设备的顺利使用。

3.电源：保证设备有足够的电源供应。

4.工具准备：准备好安装工具，如螺丝刀、螺丝扳手等。

二、卫星天线的安装1.确认安装位置：根据所在地的经纬度和卫星的位置，选择合适的安装方向和角度。

2.安装支架：将卫星天线支架固定在地面或墙上，并确保支架水平稳固。

3.调整方位：根据卫星的位置调整天线的方向角度，确保天线面向卫星的天空方向。

4.固定卫星天线：将卫星天线固定在支架上，并保持天线平整无倾斜。

三、卫星接收器的安装1.连接LNB：将卫星天线的LNB与卫星接收器用线缆连接好，确保连接牢固。

2.连接电源：将卫星接收器连接至电源，保证设备供电。

四、卫星接收设备的调试1.开机设置：将卫星接收器开机，并按照说明书上的步骤进行系统设置，包括语言、地理位置等参数设置。

2.信号指示：观察卫星接收器的信号指示灯情况，确保接收设备处于正常工作状态。

3.信号调试：通过卫星接收器的信号调试功能，调整卫星天线的方向和角度，以便获取最佳的卫星信号。

4.测试节目：选择一些卫星电视频道进行测试收看，观察信号质量，调整天线并再次测试，直至收看到清晰的图像和声音。

五、设备固定和封装1.固定设备：将已调试好的卫星天线和接收器进行固定，确保设备不会受到外界干扰。

2.封装设备：用防水材料或防水套对卫星接收器进行封装，以保护设备免受雨水侵害。

3.整理线缆：将接收器和天线之间的线缆整理好，确保线路整齐、美观。

通过上述安装和调试步骤，我们可以保证卫星接收设备在农村广播电视村村通中的正常运行。

•卫星天线不论大小，天线指向，应开阔空旷。

应避开高层建筑物、微波通信、鸟群等对天线波束的阻挡和干扰。

•卫星天线架设位置：支架要固定牢固，保证能够承载大风的负荷。

在多雷雨地区，卫星天线的架设位置应避开雷击多发地点，同时要采取避雷措施。

•请按说明书指引安装•寻星时，不要把仰角和方位角的螺丝锁死。

调整完毕后，锁死。

•引线不能有90度弯。

其引线长度越短越好。

•完成后，尽量把螺丝涂满黄油，以免日后生锈。

仰角不能锁死方位角不能锁死•天线安装支架、底座要垂直，要水平。

请用水平仪测量。

•根据提供的寻星参数，用指南针确定方位角。

•根据提供的角度参数，用量角器，测量天线仰角。

没有参数请把所在位置东经北纬参数发到群里。

•寻星时，每小动一次要等待设备的反应时间5秒钟左右。

•寻星工具指南针、水平仪、量角器，他们在手机应用市场里都能找到。

水平仪就是要保证天线安装的地面应平整和水平。

不能有坡度。

量角器就是要保证天线的仰角测量准确。

事后，可以试试测量天线的那个点，更准确。

请发到群里与大家分享。

水平仪指南针量角器指南针，就是要保证天线指向正确。

指向正确就会缩短寻星时间。

指南针要避开磁场的干扰。

•高频头：安装后，接线柱垂直朝下，根据参数，根据夹具上的刻度,逆时针或顺时针旋转到合适。

用手拧紧卡环。

能用点劲可转动即可。

等信号锁定后，在转动微调高频头。

直至，信号电平达到最高。

之后，用工具锁死卡环。

锁死后要对接线头作密封防水处理。

如果进水造成短路，就不好了。

潮湿的地区更应注意。

寻星重要参考信息强度：指高频头输入机器的信号电平值。

在寻星时，可以理解为：线的长短、卫星距离的远近。

质量：指信号中有效数据有多少。

在寻星时，也可以理解为：寻星质量的好坏。

数值越高越好。

低于20%会失去信号。

Eb/N0：指信号平均功率与加性噪声的平均功率之比。

数值越高越好。

为达到更稳定的收视效果，不要低于6db。

•快速寻星法量角法，通过测量天线锅体倾斜角度，得到正确仰角。

卫星接收天线的安装与调试方法论文卫星接收天线的安装与调试方法论文在日复一日的学习、工作生活中，大家都不可避免地要接触到论文吧，借助论文可以有效训练我们运用理论和技能解决实际问题的的能力。

还是对论文一筹莫展吗？下面是小编为大家收集的卫星接收天线的安装与调试方法论文，欢迎阅读与收藏！摘要：数字卫星广播在我国早已成为广播主要方式，利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。

在卫星广播系统中，接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。

本文对接收天线的类型做了详细的介绍，并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。

关键词：接收天线、仰角、方位角、极化角目前，我国的广播事业已经取得了令人瞩目的成就。

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播，发展迅速。

卫星直播电视的开播，更是解决了我国偏远山村收看电视难的问题，现阶段的村村通广电工程也是利用卫星信号进行覆盖的。

1.卫星接收天线的作用广播电视节目是靠卫星接收系统来完成的，系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。

最常用的卫星接收天线就是我们所说的大锅，是一个金属抛物面，它把从星空传来的卫星信号能量反射会聚成一个焦点。

馈源是在天线焦点处设置的一个卫星信号的喇叭，它把会聚到焦点的能量全部收集起来。

高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。

一般来说，天线的口径越大，节目信号越强，接收到的信号质量越高。

2.卫星天线的种类卫星天线的类型可分为两种，正馈和偏馈。

正馈天线即我们说的大锅，接收C波段的节目。

它属于一次反射式天线，卫星信号经反射面反射后，聚焦到天线的中心焦点处。

偏馈天线是指天线的馈源和高频头的安装位置偏离反射面的正前方，因此对反射面没有遮挡，即没有馈源阴影的影响，从而提高了天线的口面效率。

偏馈天线也叫小锅，常用于接收Ku波段的节目。

如何做好卫星接收天线的安装调试工作根据国家广电总局的规划，我国在今后的几年中将加速发展数字卫星直播业务，有望建成全球用户最多的卫星直播系统，带动年产值200亿元以上的新兴产业，并使1亿偏远地区人口收看电视节目。

届时，我国的电视观众不仅可以收看到比现在多一倍的电视频道，而且可以在家方便地点播个性化的电视节目。

数字电视由目前有线网络一家垄断的地位将彻底打破。

本文拟从卫星天线的安装、卫星接收天线对星调试等方面谈谈如何做好卫星接收天线的安装和调试工作。

一、天线的安装1、站址选择卫星天线的安装在选址时，要考虑以下基本环境条件和安全保障：1)卫星天线指向应开阔，无遮挡：2)尽量避开微波站、差转台、雷达站、高压电线等干扰源：3)天线的安装位置应使到接收机插口的射频电缆尽量短，一般在40m以内：2、天线基础通常情况下，天线安装、固定于专门的基础上，但K u波段小天线可装于屋顶、庭院，只要在坚固的水泥地上用膨胀螺栓固定就可以，也可采用焊接钢架并用重物压紧等方法。

3、天线安装天线组装前，先根据装箱清单查点全部零件、标准件的规格、数量，然后参照天线所附带的安装简图分别进行组装；1)立柱、底座安装并固定在基础上：2)安装仰角调节杆与方位套筒后装于立柱上；3)连接支臂与反射面，然后与方位套筒和仰角调节杆再连接：4)将馈源支杆、馈源夹、馈源、高频头等装在反射面上：5)除调整机构部分，其余紧固件锁定牢固。

右图是华达1．2MK u天线安装完毕的结构示意图：4、天线与其它设备的连接1)与高频头连接东南如糖2007年第五期(总第三十三期’153④文／潘岚先做好同轴电缆线的接头，把电缆一头接在高频头输出座上，另一头接在卫星电视接收机的射频输入插座上，接头要平稳拧紧，保证芯线接触良好，屏蔽层可靠接地，并用专用防水胶条把高频头的电缆连接处缠紧，以防雨水浸入。

2)卫星接收机与电视机连接把卫星电视接收机的A V与监视器的A V端子对应连好，按照使用说明书操作卫星接收机，查无误后，便可正式进行卫星信号的接收。
