机械制图第三版王幼龙第五章教案(1

机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。

4、掌握比例的概念和选用原则。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。

[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。

2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。

[教学资源]机械制图网络课程，生产用技术图纸等。

[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

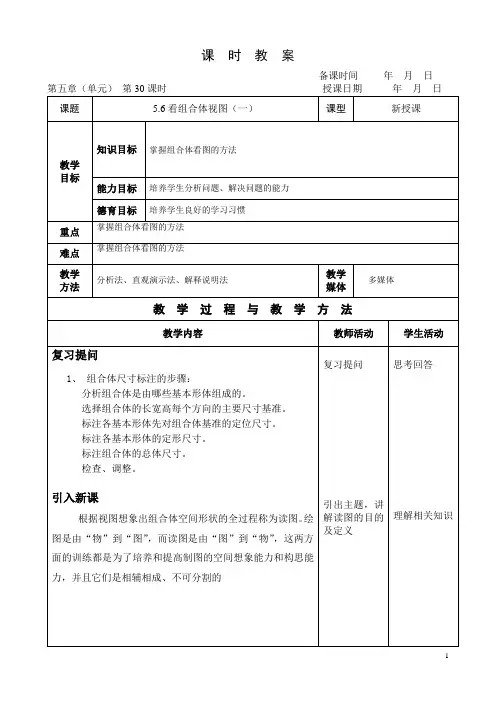

课时教案备课时间年月日1教学过程与教学方法教学内容教师活动学生活动讲授新课一、读图的基本要领1．几个视图联系起来对应着看通常一个视图不能确定较复杂的物体形状，因此在读图时，要根据几个视图，运用投影规律，想象出空间物体的形状。

规律：两个主视图和左视图是相同的，但可以有不同的组合体形状引出主题讲解视图观看两个视图，学生独立自主的找到不同点，总结规律观察并联想出组合体的空间形体理解掌握独立画出三视图观察两个三视图，探究并回答做找的视图规律2教学过程与教学方法教学内容教师活动学生活动布置练习题及作业学生练习画出两个组合体的三视图小结视图联想起来看作业课堂练习题板书设计一、读图的基本要领1．几个视图联系起来对应着看 2．弄清视图上每条线和线框的含义课后记3课时教案备课时间年月日4教学过程与教学方法教学内容教师活动学生活动讲授新课2．弄清视图上每条线和线框的含义为了正确、迅速地读懂视图和培养空间想象能力，还应当通过读图实践，逐步提高空间思维能力。

随着空间物体形状的改变，则在同样一个视图上，它的每条线及每个封闭线框均有不同的含意义。

视图上相邻线框或相套封闭线框的意义可能是：（1）视图上相邻线框可以代表相交的两面或错开的两表面。

（2）视图上相套两封闭线框里面的小线框是通孔或凸台。

引出主题讲解视图掌握视图上每条线以及每个轮廓线的含义，明确组合体视图讲解知识，让学生更理解本节课内容理解掌握理解掌握特点和应用观察视图，并回答相关问题理解掌握5教学过程与教学方法教学内容教师活动学生活动布置练习和作业，画出组合体的三个视图，并分析轮廓线独立完成练习小结弄清视图上每条线和线框的含义作业课堂练习题板书设计一、读图的基本要领1．几个视图联系起来对应着看 2．弄清视图上每条线和线框的含义课后记6课时教案备课时间年月日7教学过程与教学方法教学内容教师活动学生活动讲授新课3、从反映形状和位置特征最明显的视图入手(1)形状特征:主视图最能反映组合体的形体特征，故应从主视图入手。

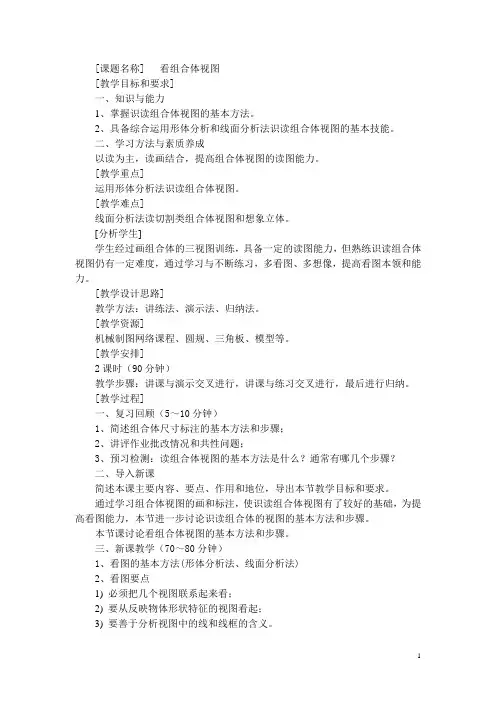

[课题名称] 看组合体视图[教学目标和要求]一、知识与能力1、掌握识读组合体视图的基本方法。

2、具备综合运用形体分析和线面分析法识读组合体视图的基本技能。

二、学习方法与素质养成以读为主，读画结合，提高组合体视图的读图能力。

[教学重点]运用形体分析法识读组合体视图。

[教学难点]线面分析法读切割类组合体视图和想象立体。

[分析学生]学生经过画组合体的三视图训练，具备一定的读图能力，但熟练识读组合体视图仍有一定难度，通过学习与不断练习，多看图、多想像，提高看图本领和能力。

[教学设计思路]教学方法：讲练法、演示法、归纳法。

[教学资源]机械制图网络课程、圆规、三角板、模型等。

[教学安排]2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、简述组合体尺寸标注的基本方法和步骤；2、讲评作业批改情况和共性问题；3、预习检测：读组合体视图的基本方法是什么？通常有哪几个步骤？二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。

通过学习组合体视图的画和标注，使识读组合体视图有了较好的基础，为提高看图能力，本节进一步讨论识读组合体的视图的基本方法和步骤。

本节课讨论看组合体视图的基本方法和步骤。

三、新课教学（70～80分钟）1、看图的基本方法(形体分析法、线面分析法)2、看图要点1) 必须把几个视图联系起来看；2) 要从反映物体形状特征的视图看起；3) 要善于分析视图中的线和线框的含义。

形体分析法是看图的基本方法。

但对于一些复杂的物体切割类组合体，还要用线面分析法，分析视图中的线条、线框的含义和空间位置，帮助看懂较复杂的视图。

教师以支架的视图为例，结合网络课程演示讲解形体分析法看组合体视图的基本方法和步骤。

教师结合教材例题进一步讲授形体分析和线面分析法看图方法。

对较复杂的形体，通常用形体分析法先做主要分析、用线面分析法再作补充分析，最后综合起来相像整体。

[课题名称] 组合体视图的尺寸标注[教学目标和要求]一、知识与能力1、掌握组合体视图的尺寸标注的基本方法。

2、具备运用形体分析法对组合体视图进行尺寸标注的基本技能。

3、通过组合体视图的标注练习，提高绘图和读图能力。

二、学习方法与素质养成形体分析法是解决组合体补图的画、读及标注的基本方法，应善于运用；通过尺寸标注的学习和练习，提高组合体视图的读画能力。

[教学重点]运用形体分析法对组合体进行分析和尺寸标注。

[教学难点]尺寸标注的完整性和尺寸布置。

[分析学生]尺寸标注是本课程贯串始终的学习内容，也是难点之一。

要指导学生多参照标注示例，学习标注方法和技巧，提高尺寸标注的基本能力，为零件图的尺寸标注打好基础。

[教学设计思路]教学方法：讲练法、演示法、归纳法。

[教学资源]机械制图网络课程、圆规、三角板、模型等。

[教学安排]2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、加深组合体的视画时的顺序是什么？怎样保证图面清晰整洁？2、讲评作业批改情况和共性问题；3、预习检测：组合体尺寸标注的基本要求是什么？二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。

前面学习了组合体视图的画法，只是解决了形状问题，要确定组合体大小和各部分相对位置，还要在视图上完整的标注其尺寸。

本节课讨论学习组合体视图尺寸标注的基本方法和步骤。

三、新课教学（70～80分钟）1、组合体尺寸标注的基本要求和尺寸种类；2、组合体尺寸标注的基本方法和尺寸基准；3、尺寸布置和标注步骤及注意事项。

教师结合教材例题讲授组合体尺寸的种类和作用，引入尺寸基准的概念和选取方法，强调标注的基本要求和应注意的问题。

形体分析法依然是组合体尺寸标注的基本方法，只有在读懂视图并想象出形体的基础上，才能正确、完整的进行标注。

教师以支架为例，结合网络课程演示讲授支架视图的尺寸标注的方法和步骤及标注尺寸应注意的问题等内容。

第五章组合体视图第一讲组合体的画图1．知识要点（1）组合体的组合方式；（2）形体分析法；（3）线面分析法2．教学设计：在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。

一般按组合体的生成过程先画基础形体,再画局部细节；②同一个形体三个视图的画图顺序。

一般先画形状特征最明显的那个视图，或有积聚性的视图）。

可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。

这个过程要反复进行几次，可停下来让同学画一个模型的三视图，教师观察同学的画图方法，对不正确的方法给予纠正，直到同学掌握正确的观察方法和画图方法为止。

线面分析法是形体分析的补充。

3．课前准备：上课之前要准备好模型，模型要能够充分体现形体分析法的特点。

4．教学内容（1）组合体的组成方式（形体分析法）叠加如图5-1所示图5-1叠加切割如图5-2所示图5-2切割相切如图5-3所示图5-3相切图5-4为常见的画图错误，主视图上的错误原因是因为没有认识到立体是一个实体，即由各种材料制造成的立体，板和柱面的结合部分柱面已经消失，所以不存在转向轮廓线。

左视图上的错误原因是没有考虑宽相等，不作形体分析。

图5-4常见错误画法.综合如图5-5所示图5-5综合（2）用线面分析法绘制组合体的三视图（图5-6和图5-7）图5-6平面立体的线面分析图5-7曲面立体的线面分析5．作业习题集：按模型或立体图绘制三视图。

第二讲圆柱截交线教学内容圆柱体与平面相交有三种情况：1)当截平面与圆柱体的轴线垂直时，截交线为圆或圆弧；2)当截平面与圆柱体的轴线平行时，截交线为两条线段；3)当截平面与圆柱体的轴线倾斜时，截交线为椭圆或椭圆弧。

表4-1圆柱截交线[例1]根据立体图绘制三视图（利用课件中的动画讲解）【形体分析】基本形体为圆柱体，先用一个侧平面和水平面切去一角，侧平面和柱面的交线为线段，水平面和柱面的交线为圆弧；再用两个正平面和水平面切去一个矩形槽，矩形槽的侧面和柱面的交线为线段，槽的底面与柱面的交线为圆弧。

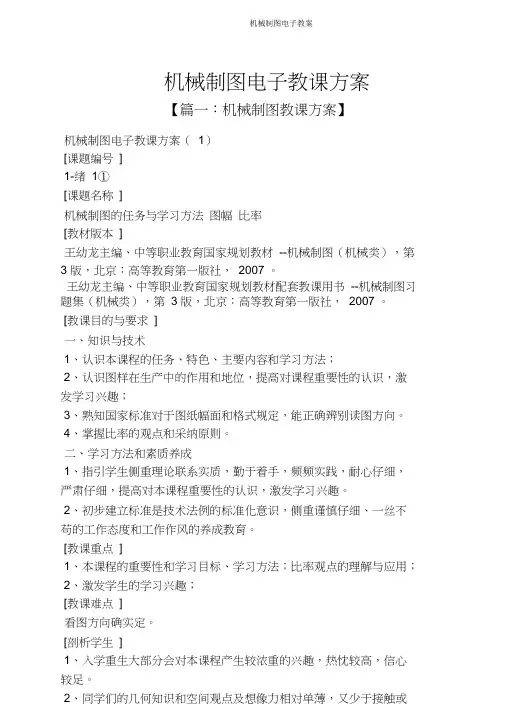

机械制图电子教课方案【篇一：机械制图教课方案】机械制图电子教课方案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比率[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3 版，北京：高等教育第一版社，2007 。

王幼龙主编、中等职业教育国家规划教材配套教课用书--机械制图习题集（机械类），第 3 版，北京：高等教育第一版社，2007 。

[教课目的与要求]一、知识与技术1、认识本课程的任务、特色、主要内容和学习方法；2、认识图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准对于图纸幅面和格式规定，能正确辨别读图方向。

4、掌握比率的观点和采纳原则。

二、学习方法和素质养成1、指引学生侧重理论联系实质，勤于着手，频频实践，耐心仔细，严肃仔细，提高对本课程重要性的认识，激发学习兴趣。

2、初步建立标准是技术法例的标准化意识，侧重谨慎仔细、一丝不苟的工作态度和工作作风的养成教育。

[教课重点]1、本课程的重要性和学习目标、学习方法；比率观点的理解与应用；2、激发学生的学习兴趣；[教课难点]看图方向确实定。

[剖析学生]1、入学重生大部分会对本课程产生较浓重的兴趣，热忱较高，信心较足。

2、同学们的几何知识和空间观点及想像力相对单薄，又少于接触或未接触过机械生产环境，缺乏相应机械知识和感性累积。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不一样，学生对学习方法有一个适应和掌握的过程。

[教课方案思路]教课方法：综合运用念书怀疑、解说、演示、概括提高等教课法。

绪论部分的教课在以教材为蓝本的同时，以激发学生的学习动机和踊跃性为目的，教师可依据自己的工作、教课经验和领会对绪论所要叙述的内容作适合的调整和充分。

[教课资源]机械制图网络课程，生产用技术图纸等。

[教课安排]2 课时（90 分钟）教课策略：利用网络演示，创建教课情形，启迪学生思想，侧重知识与学生生活实质经验相联系，讲、演交错进行，实时概括总结。

1 / 25机械制图电子教案（18）[课题编号]18-5①[课题名称]组合体的概念和分析方法、组合形式[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标和要求] 一、知识与能力1、掌握组合体的概念、形体分析法和表面连接关系。

2、具备运用形体分析法对组合体进行分析的基本能力。

二、学习方法与素质养成通过对组合体的形体分析，初步掌握分析组合体问题的基本方法和能力。

[教学重点]组合体的概念和分析方法。

[难点分析]组合体的表面连接关系。

[分析学生]组合体的学习本课程的重点，是培养制图能力的关键环节。

教学过程中，引导学生应把学习的重心放在对形体分析法的理解掌握和应用上，这是学习组2 / 25合体，解决组合体读图及标注问题，提高学生分析问题、解决问题能力的基本方法。

[教学设计思路]教学方法：讲练法、演示法、xx。

[教学资源]机械制图网络课程、圆规、三角板。

[教学安排] 2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、正等测图和斜二测图的轴间角和轴向伸缩系数各是多少；如何识别两种图样？2、讲评作业批改情况和共性问题；3、预习检测：什么叫组合体？组合形式有几种？二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。

组合体是由基本体经叠加或切割形成，可视为简化了的零件。

组合体视图的学习，一方面为零件图的学习提供基本方法，同时又是培养制图基本能力的一个重要突破口，通过本章的学习，要熟练地掌握组合体视图的识读、绘制和尺寸标注，提高分析和解决物图转换问题的综合能力。

本节主要研究讨论组合体的概念和分析方法。

3 / 25三、新课教学（70～80分钟）1、组合体的概念和形体分析法；2、组合体的组合方式；3、形体表面间的连接关系。

机械制图电子教案（1）【课题名称】绪论；制图的基本规定（一）图纸与比例、字体与图线。

【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与学习方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。

二、能力目标1．握理论联系实践的学习方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。

三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。

四、教学要求1．了解机械制图的学习方法，并能掌握使用；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定，并会正确应用。

【教学重点】机械制图课程的学习方法【难点分析】比例的规定，图线的应用【分析学生】1．学生初学空间概念和想像力较薄弱；未接触过机械工厂和机械生产，缺少机械零件、部件的知识。

2．刚入学时多数学生学习机械制图的态度是端正的，学习中遇到困难后，部分学生会产生畏难情绪，个别学生甚至丧失学习信心与兴趣。

3．机械制图既有理论，又有实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

【教学设计思路】教学方法：演示法、讲授法、归纳法。

【教学资源】机械制图网络课程【教学安排】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。

【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。

二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和学习方法（20分钟）。

教师演示网络课程的课程说明，重点讲解学习方法。

教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。

2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。

机械制图电子教案[课题编号]4-2①[课题名称]绘图工具及其使用基本作图法[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解常用的绘图工具及其用法；2、通过学习与练习，能基本掌握常用绘图工具的使用方法；3、熟练掌握用三角板、圆规等分线段、圆周和作正多边形等基本作图方法。

二、学习方法与素质养成通过练习，能较熟练使用绘图工具，掌握基本作图方法，为后续学习打好基础。

[教学重点]三角板、圆规的使用方法；等分圆周和作多边形。

[教学难点]图板和丁字尺及三角板的配合使用。

[分析学生]1、部分绘图工具，学生在学几何时已会使用，等分线段也容易理解。

2、运用常用的绘图工具，从学习一开始要注意正确的方法，并通过不断练习达到运用自如。

3、学习时学生可能会认为简单易学，产生马虎现象。

要引导学生正确运用绘图工具的方法，通过练习熟练地绘制图线。

[教学设计思路]教学方法：讲演结合、讲练结合、归纳法。

[教学资源]机械制图网络课程，圆规、三角板、直尺、图板、丁字尺、曲线板。

[教学安排]2学时（90分钟）。

教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、标注尺寸的基本规则和注意事项；角度尺寸的标注；倾斜尺寸注法等。

2、讲评作业共性问题。

3、提问教材P.23 思考题4、5题。

4、预习提问，集中问题。

二、导入新课简述本节课的作用和重要性，导入本节课教学目标和要求。

绘图离不开工具，今天要介绍绘图工具及其使用，重点放在使用上。

绘图速度的快慢、图画质量的高低，在很大程度上决定于是否能采用正确的绘图方法和按正确的工作程序，自如地运用各种绘图工具绘制几何图形。

三、新课教学（70～80分钟）1、绘图工具及其使用教师讲解并演示常用绘图工具，除实物演示，还应充分运用网络课程演示。

机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。

2. 掌握机械制图的规范和标准。

3. 学会使用机械制图工具和材料。

教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。

2. 机械制图的规范和标准，如图幅、比例、标注等。

3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。

教学步骤：1. 介绍机械制图的基本概念和术语。

2. 讲解机械制图的规范和标准。

3. 演示机械制图工具和材料的使用方法。

4. 学生练习绘制简单的机械制图。

教学评价：1. 学生能理解机械制图的基本概念和术语。

2. 学生能掌握机械制图的规范和标准。

3. 学生能熟练使用机械制图工具和材料。

机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。

2. 掌握机械制图的投影方法。

3. 学会绘制机械制图的基本视图。

教学内容：1. 机械制图的投影原理，如正投影、斜投影等。

2. 机械制图的投影方法，如主视图、俯视图、左视图等。

3. 绘制机械制图的基本视图，如直线、平面、圆等。

教学步骤：1. 介绍机械制图的投影原理。

2. 讲解机械制图的投影方法。

3. 演示绘制机械制图的基本视图。

4. 学生练习绘制机械制图的基本视图。

教学评价：1. 学生能理解机械制图的投影原理。

2. 学生能掌握机械制图的投影方法。

3. 学生能熟练绘制机械制图的基本视图。

机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。

2. 掌握机械制图的标注方法。

3. 学会绘制机械制图的标注。

教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。

2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。

3. 绘制机械制图的标注。

教学步骤：1. 介绍机械制图的标注意义。

2. 讲解机械制图的标注方法。

3. 演示绘制机械制图的标注。

4. 学生练习绘制机械制图的标注。

教学评价：1. 学生能理解机械制图的标注意义。

教案首页课题序号授课班级授课课时 2 授课形式授课章节名称第五单元组合体§5-1 绘制组合体三视图使用教具多媒体、模型、多媒体课件教学目的1、理解组合体的组合形式，熟悉形体表面连接方式的各种画法2、掌握组合体三视图的画法教学重点运用形体分析法绘制组合体的三视图教学难点运用面形分析法绘制组合体的三视图更新、补充、删节内容无课外作业习题册教学后记授课主要内容或板书设计板1第五单元组合体§5-1 绘制组合体三视图一、组合体的构成方式二、组合体上相邻表面之间的连接作图关系(1)表面平齐(2)表面不平齐(3)表面相切(4)表面相交三、画组合体视图的方法与步骤板2课堂教学安排教学过程主要教学内容及步骤【复习旧课】【引入新题】任何机器零件或日常生活用品，从形体的角度来分析，都可以看成是由一些简单的基本体经过叠加、切割或穿孔等方式组合而成的。

【讲授新课】第五单元组合体§5-1 绘制组合体三视图一、组合体的构成方式组合体按其构成的方式，通常分为叠加型和切割型两种。

叠加型组合体是由若干基本体叠加而成，如图5-1a所示的螺栓(毛坯)是由六棱柱、圆柱和圆台叠加而成。

切割型组合体则可看成由基本体经过切割或穿孔后形成的，如图5-1b所示的压块(模型)是由四棱柱经过若干次切割再穿孔以后形成的。

多数组合体则是既有叠加又有切割的综合型，如图5-1c所示的支座。

二、组合体上相邻表面之间的连接关系(1)表面平齐(2)表面不平齐(3)表面相切(4)表面相交三、画组合体视图的方法与步骤画组合体的视图时，可假想将组合体分解为若干基本形体，判断它们的组合形式和相对位置，分析形体间相邻表面是否处于共面、相切或相交的关系，从而弄清组合体的结构形状。

这种分析问题的方法称为“形体分析法”。

1.叠加型组合体(1)形体分析(2)视图选择课堂教学安排(3)布置视图根据组合体的大小，定比例、选图幅、确定各视图的位置，画出各视图的基线。

机械制图公开课教案一、教学内容本节机械制图公开课选自《机械制图》教材第五章，详细内容为“组合体的视图表达”。

通过本节课的学习，学生将掌握如何运用正视图、侧视图、俯视图以及局部视图来准确表达组合体的形状和尺寸。

二、教学目标1. 理解并掌握组合体的视图表达方法，能够正确绘制组合体的三视图；2. 能够通过观察组合体视图，分析组合体的结构特征，提高空间想象能力；3. 培养学生的观察能力、动手能力和团队协作能力。

三、教学难点与重点1. 教学难点：组合体的视图表达方法，尤其是复杂组合体的视图绘制；2. 教学重点：正视图、侧视图、俯视图的绘制方法及其相互关系。

四、教具与学具准备1. 教具：组合体模型、多媒体设备、投影仪、黑板；2. 学具：绘图板、铅笔、橡皮、三角板、圆规。

五、教学过程1. 导入：通过展示一个组合体实物模型，引导学生观察并描述其形状，激发学生兴趣；2. 知识讲解：a. 讲解正视图、侧视图、俯视图的概念及其相互关系；b. 介绍组合体的视图表达方法，以实例进行讲解；3. 实践操作：a. 学生分组，每组一个组合体模型，根据所学知识绘制组合体的三视图；b. 教师巡回指导，解答学生疑问；4. 例题讲解：选取具有代表性的例题，讲解解题思路和步骤；5. 随堂练习：布置两道组合体视图绘制题目，学生独立完成；6. 小组讨论：学生相互讨论，分享自己的绘制心得；六、板书设计1. 组合体的视图表达；2. 内容：a. 正视图、侧视图、俯视图的概念及相互关系；b. 组合体的视图表达方法；c. 例题及解题步骤。

七、作业设计1. 作业题目：a. 绘制给定组合体的三视图；b. 根据给定视图，想象组合体形状，并绘制其立体图；2. 答案：见附页。

八、课后反思及拓展延伸1. 反思：本次课程中，学生对于组合体的视图表达掌握情况较好，但在绘制过程中仍存在一些细节问题，如视图对齐、尺寸标注等。

在今后的教学中，应加强这方面的指导；2. 拓展延伸：引导学生学习其他制图方法，如轴测图、透视图等，提高学生的制图能力。

机械制图课程电子教案授课顺序 1一、自我介绍、课程介绍熟悉学生、介绍课程主要内容及学习方法，把握好3个“5分钟”，即上课前5分钟、结束前5分钟、睡觉前5分钟“工程领域的一门语言”、“工程师笔下一条线、人民币千千万”图纸要求“正确、规范、清晰、简便”二、图幅1.国标的概念及标注2.常用图幅的尺寸、格式A0、A1、A2、A3、A4，A3要求记住尺寸420×297，单位mm装订边的尺寸：25，其它边5、10横排、竖排的区别看图方向的规定3.标题栏的画法图号：指图纸的编号，作业用NO.1起始制图：设计者的名字三、图线1．图标规定有15种图线、其中9种为常用，分别为：粗实线、细实线粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线粗线线宽一般为0.7，细线线宽为粗线线宽的一半0.352．线型的画法及应用举例重点讲解粗实线、细实线、细点画线、细虚线、波浪线、细双点画线3．图线应用的注意事项重点讲解细点画线、细虚线的注意事项通过改错来强化四、答疑、总结、复习五、作业习题集P2（2）六、提出预习内容比例、仿宋体字的书写及尺寸标注的方法机械制图课程电子教案授课顺序 2一、复习上节课内容图幅的图家标准、主要图线的画法及应用注意事项二、比例比例的三种情况：原值比例、放大比例、缩小比例比例只与图形的大小有关而与尺寸标注无关，无论采用什么比例尺寸均应标注实际值比例只能采用国标规定的值三、字体长仿宋体字的规定数字的书写、文字的书写、字母的书写强调数字的书写，S、R、A、B、C、D、E以及直径符号的书写字号的规定，汉字不能小于3.5号字四、尺寸标注尺寸标注的基本规则1、线性尺寸的标注尺寸标注的四个要素及画法尺寸数字的书写及箭头的画法是重点“尺寸数字是老大”介绍一下尺寸链的知识连续尺寸的标注，箭头的替代以及小尺寸的标注2、直径、半径的标注尺寸线要经过圆心，各种标注根据实际情况选用尺寸线不能超过圆心，折弯标注的方法3、角度的标注角度数字水平书写4、特殊的标注记住特殊的符号含义：t、EQS、C2、正方形符号等标注方法5、斜度、锥度的含义及标注计算公式的介绍利用斜度、锥度作图练习五、答疑、总结、复习六、作业习题集P2（4）七、提出预习内容平面图形的作图方法机械制图课程电子教案授课顺序 3一、复习上节课内容线性尺寸、直径、半径的标注二、平面图形的作法这部份内容建议在黑板上完成，不用软件画1、等分直线推平行线的方法2、等分圆周三等分、四等分、六等分用圆规、三角板两种方法完成五等分圆周重点讲解3、圆弧连接两条任意角度直线的圆弧连接直角的圆弧连接两段圆周的圆弧连接：外接、内接、内外连接的尺寸关系及作图方法圆周与直线的圆弧连接4．椭圆的作图方法因为CAD可以轻松完成，这部份可以自学“四心法”已知椭圆长、短轴的“四心法”等轴测圆的“四心法”5．综合练习举例手柄的画法三、答疑、总结、复习四、作业习题集P4（3）五、提出预习内容绘图工具的使用及吊钩的画法机械制图课程电子教案授课顺序 4一、复习上节课内容圆弧连接的方法二、绘图工具的使用方法丁字尺体配合固定图纸图纸在没完成绘制前一般不取下来丁字尺配合三角板绘制15度倍数线铅笔的削法示范及使用：绘制粗实线、细实线圆规的正确使用：粗实线圆的绘制三、绘图步骤确定图幅（先画标题栏）及比例、定中心线、细实线底稿、标尺寸检查、加深中心线最后用削细的2B铅线加深一下效果更好四、完成吊钩绘制教师简单介绍一下绘图过程帮助较差学生分析尺寸关系强调一下画中心线的重要性，一定要留出标尺寸的位置在课堂上时间不够，学生可以分析图形的尺寸关系，先画草图给一周时间完成现在一般用CAD作图，安排这一次图板练习主要是让学生体会一下传统绘图方法，以便与将来的CAD绘图进行比较，同时将国标进行应用，培养学生规范绘图的习惯及认真严谨的工作作风五、指导学生、答疑现场示范图线的画法及尺寸标注的方法，包括长仿宋体字的书写及箭头的画法六、总结七、提出预习内容三视图的形成、投影规律机械制图课程电子教案授课顺序 5一、复习上节课内容二、投影的概念正投影的概念三、正投影投影体系的建立投影面、坐标轴、主视图、俯视图、左视图四、投影面的展开五、投影面展开后的方位六、长、宽、高的规定平行于X 轴的尺寸为长平行于Y 轴(YH 、YW)的尺寸为宽平行于Z 轴的尺寸为高七、正投影投影体系的投影规律八、总结九、作业方位练习十、提出预习内容点、直线的投影规律视图之间的度量关系为：主视图、俯视图——长对正。
