机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。

4、掌握比例的概念和选用原则。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。

[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。

2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。

[教学资源]机械制图网络课程，生产用技术图纸等。

[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，平面图形的绘制方法，几何作图，以及尺寸标注和符号识别。

重点在于平面图形的绘制和尺寸标注。

二、教学目标1. 理解并掌握制图的基本知识，如图纸幅面、比例、线条等。

2. 学会平面图形的绘制方法，能准确、快速地完成几何作图。

3. 掌握尺寸标注和符号识别，提高读图和绘图能力。

三、教学难点与重点难点：平面图形的绘制方法，尺寸标注和符号识别。

重点：平面图形的绘制，尺寸标注的规范。

四、教具与学具准备1. 教具：投影仪、制图板、绘图仪器、模型等。

2. 学具：图纸、铅笔、橡皮、直尺、圆规、三角板等。

五、教学过程1. 导入：通过展示实际机械图纸，引发学生对制图的好奇心，激发学习兴趣。

2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、线条等。

b. 介绍平面图形的绘制方法，以正方形、圆形为例进行讲解。

c. 演示几何作图，如等分线段、画圆等。

d. 讲解尺寸标注和符号识别，强调规范性和准确性。

3. 实践操作：a. 让学生分组进行平面图形绘制，教师巡回指导。

b. 学生完成几何作图，教师点评并给出建议。

c. 学生进行尺寸标注和符号识别练习，教师解答疑问。

4. 例题讲解：a. 以一个简单的机械零件为例，讲解制图过程。

b. 分析例题中的难点和重点，引导学生掌握关键知识点。

5. 随堂练习：a. 学生独立完成一个平面图形的绘制和尺寸标注。

b. 教师挑选部分学生作品进行点评，指出优缺点。

六、板书设计1. 制图基本知识：a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目：绘制一个简单的机械零件图，并标注尺寸。

八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于平面图形绘制和尺寸标注的掌握程度较高，但部分学生在几何作图方面存在困难，需要在今后的教学中加强指导。

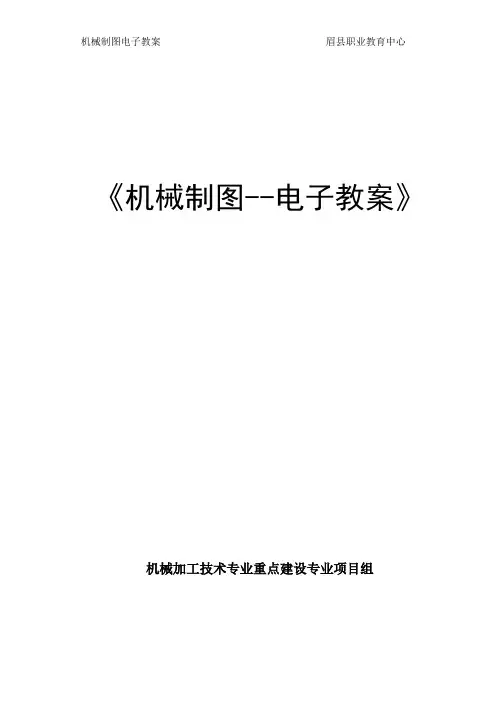

机械制图电子教案眉县职业教育中心《机械制图--电子教案》机械加工技术专业重点建设专业项目组机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。

2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。

3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。

三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。

由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。

一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。

图框有两种格式：不留装订边和留装订边。

同一产品中所以图样均应采用同一种格式。

2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

三、标题栏和明细栏标题栏一般应位于图纸的右下角。

四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。

为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容主要包括：视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。

重点讲解三视图（正视图、俯视图、左视图）的绘制方法，以及如何通过视图判断零件的实际形状。

二、教学目标1. 理解视图的投影原理，掌握三视图的绘制方法。

2. 能够根据给定的视图，判断零件的实际形状和尺寸。

3. 学会正确标注零件尺寸，提高制图准确性。

三、教学难点与重点教学难点：三视图的绘制方法，尺寸标注的正确性。

教学重点：视图的投影原理，零件形状的判断。

四、教具与学具准备教具：机械制图教材、多媒体教学设备、实物模型。

学具：绘图板、绘图仪器、制图用纸、铅笔、橡皮。

五、教学过程1. 导入：通过展示一个简单的机械零件，让学生观察并描述其外观，引出本节课的主题：如何通过视图表达机械零件的形状。

2. 理论讲解：a. 讲解视图的投影原理，让学生了解三视图的形成过程。

b. 通过实例演示，讲解三视图的绘制方法。

c. 分析尺寸标注的基本规则，提高制图准确性。

3. 实践操作：a. 让学生分组讨论，根据给定的视图，分析零件的实际形状。

b. 每组派代表绘制三视图，并标注尺寸。

c. 教师巡回指导，解答学生疑问。

4. 例题讲解：a. 出示一道典型例题，讲解解题思路和方法。

b. 让学生独立完成，并进行讲解。

5. 随堂练习：a. 布置一道与例题相似的练习题，让学生当堂完成。

b. 教师批改并反馈，巩固所学知识。

六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目：绘制一个给定视图的机械零件，并标注尺寸。

2. 答案：见附件。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，以及教学过程中的不足。

2. 拓展延伸：引导学生了解其他视图（如斜视图、局部视图等）的绘制方法，提高制图水平。

同时，鼓励学生在课后寻找生活中的机械零件，进行观察和练习。

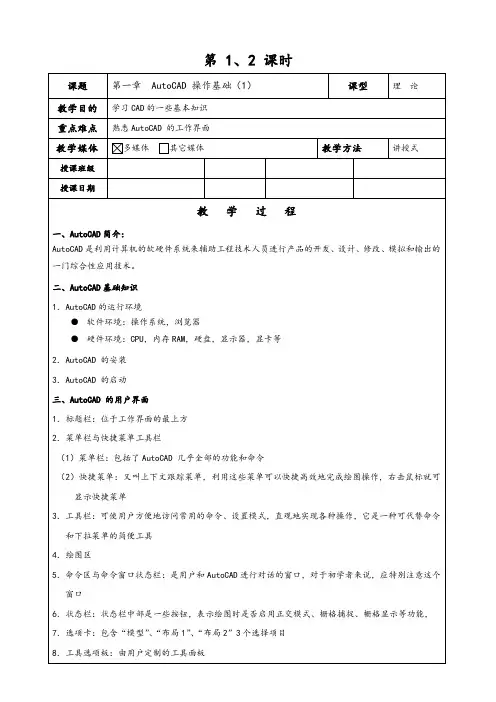

第 1、2 课时第 3、4 课时第 5、6 课时即启动AutoCAD 。

注：在第一次启动AutoCAD 时，将显示产品激活向导。

2. 建立新图形：三种方式（1）默认设置（2）选择样板（3）选择“向导”3. 保存文件（1）“存盘”命令下拉菜单：【文件】→【存盘】。

图标位置：在“标准工具栏”中。

输入命令：Qsave↙（2）另存为”命令下拉菜单：【文件】→【另存为】→弹出“图形另存为”对话框。

输入命令：Saveas↙4. 关闭图形：下拉菜单：【文件】→【关闭】。

图标位置：单击图形文件右上角的“关闭”按钮。

输入命令：close↙5．打开已有图形：下拉菜单：【文件】→【打开】。

图标位置：在“标准工具栏”中。

输入命令：Open↙三、坐标表示方法1．绝对直角坐标表示方法：x，y2．绝对极坐标表示方法：距离<角度3．相对直角坐标表示方法：@x，y4．相对极坐标表示方法：@距离<角度小结本次课主要通过上机练习，使同学们对CAD工作界面有个更直观的了解，同时进行一些基础操作，如新建、保存文件、坐标的输入等，其中坐标的输入一定要熟练掌握第 7、8 课时课题第二章基本绘图与编辑命令（1）课型理论教学目的掌握AutoCAD 二维基本绘图命令的使用方法重点难点绘制直线类图形和绘制圆弧类图形教学媒体多媒体实物图画投影／幻灯／电视／电影其它媒体教学方法讲授式授课班级授课日期教学过程一、直线绘制命令1．命令调用方式：命令行：菜单方式：【绘图】→【直线】图标方式：键盘输入方式： LINE2．操作过程：命令：Line （回车）指定第一点：（输入一点作为线段的起点）指定下一点或[放弃（U）]：指定下一点或[放弃（U）]：指定下一点或[闭和（C）/放弃（U）]：二、圆绘制命令1．命令调用方式：命令行：菜单方式：【绘图】→【圆】图标方式：键盘输入方式：CIRCLE2．操作过程：AutoCAD 提供了6种绘制圆的方法（1）圆心、直径法命令： CIRCLE指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：（输入一点作为圆心）指定圆的半径或 [直径(D)]：D↙指定圆的直径：（输入圆的直径）（2）圆心、半径法（3）三点法命令： CIRCLE指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]： 3p↙指定圆上的第一个点：（输入圆的第一点）指定圆上的第二个点：（输入圆的第二点）指定圆上的第三个点：（输入圆的最后一点）（4）两点法（5）相切、相切、半径（6）相切、相切、相切法命令： CIRCLE指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]： 3p↙指定圆上的第一个点： _tan 到（利用捕捉方式选择与圆相切的第一条直线）指定圆上的第二个点： _tan 到（利用捕捉方式选择与圆相切的第二条直线）指定圆上的第三个点： _tan 到（利用捕捉方式选择与圆相切的第三条直线）三、圆弧绘制命令1．命令调用方式：菜单方式：【绘图】→【圆弧】（如图2-5所示）图标方式：键盘输入方式： ARC2．操作过程：圆弧的画法有多种，最常用的有以下3种方法（1）三点法命令： ARC指定圆弧的起点或 [圆心(C)]：（输入圆弧起点）指定圆弧的第二个点或 [圆心(C)/端点(E)]：（输入圆弧上除起点或端点外的任意一点）指定圆弧的端点：（输入圆弧端点）（2）起点、端点、半径法命令： ARC指定圆弧的起点或 [圆心(C)]：（输入圆弧起点）指定圆弧的第二个点或 [圆心(C)/端点(E)]： E↙指定圆弧的端点：（输入圆弧端点）指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]： R↙指定圆弧的半径：（输入圆弧半径）（３）起点、端点、角度法指定圆弧的起点或 [圆心(C)]：（输入圆弧起点）指定圆弧的第二个点或 [圆心(C)/端点(E)]： E↙指定圆弧的端点：（输入圆弧端点）指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]： A↙指定包含角：（输入圆弧包含角）小结本次课内容较少，主要通过几个简单命令绘图的使用，掌握基本图形的绘制方法，熟悉命令提示行中各符号的意义第 9、10 课时教学过程一、构建选择集的方式1．点选：用光标点取要选择的对象。

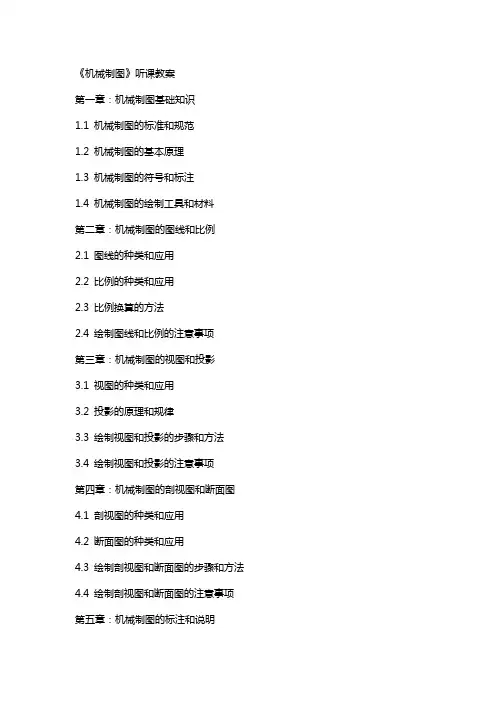

《机械制图》听课教案第一章：机械制图基础知识1.1 机械制图的标准和规范1.2 机械制图的基本原理1.3 机械制图的符号和标注1.4 机械制图的绘制工具和材料第二章：机械制图的图线和比例2.1 图线的种类和应用2.2 比例的种类和应用2.3 比例换算的方法2.4 绘制图线和比例的注意事项第三章：机械制图的视图和投影3.1 视图的种类和应用3.2 投影的原理和规律3.3 绘制视图和投影的步骤和方法3.4 绘制视图和投影的注意事项第四章：机械制图的剖视图和断面图4.1 剖视图的种类和应用4.2 断面图的种类和应用4.3 绘制剖视图和断面图的步骤和方法4.4 绘制剖视图和断面图的注意事项第五章：机械制图的标注和说明5.1 标注的种类和应用5.2 标注的符号和标准5.3 标注的步骤和方法5.4 说明的书写和格式要求第六章：机械制图的零件图和装配图6.1 零件图的绘制方法和步骤6.2 装配图的绘制方法和步骤6.3 零件图和装配图的标注和说明6.4 零件图和装配图的阅读和理解第七章：机械制图的极限与配合7.1 极限的定义和表示方法7.2 配合的定义和表示方法7.3 极限与配合的标注和应用7.4 极限与配合的计算和选择第八章：机械制图的形位公差和表面粗糙度8.1 形位公差的定义和表示方法8.2 表面粗糙度的定义和表示方法8.3 形位公差和表面粗糙度的标注和应用8.4 形位公差和表面粗糙度的计算和选择第九章：机械制图的计算机辅助设计（CAD）9.1 CAD软件的基本操作和功能9.2 CAD软件在机械制图中的应用9.3 CAD软件的绘制和编辑技巧9.4 CAD软件的文件管理和打印输出第十章：机械制图的实践与应用10.1 机械制图的实际案例分析10.2 机械制图在工程中的应用10.3 机械制图的常见问题和解决方法10.4 机械制图的学习方法和提高途径重点和难点解析一、机械制图的视图和投影补充说明：视图包括主视图、俯视图、左视图等，根据物体的形状和结构选择合适的视图表达。

机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。

2. 学会使用绘图工具和仪器，掌握基本绘图方法。

3. 熟悉正投影原理，掌握基本几何体的投影特性。

4. 学会绘制组合体的三视图，并能正确表达其形状。

5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。

二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。

2. 采用演示法，展示绘图工具和仪器的使用方法。

3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。

4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。

五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。

2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。

3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。

机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。

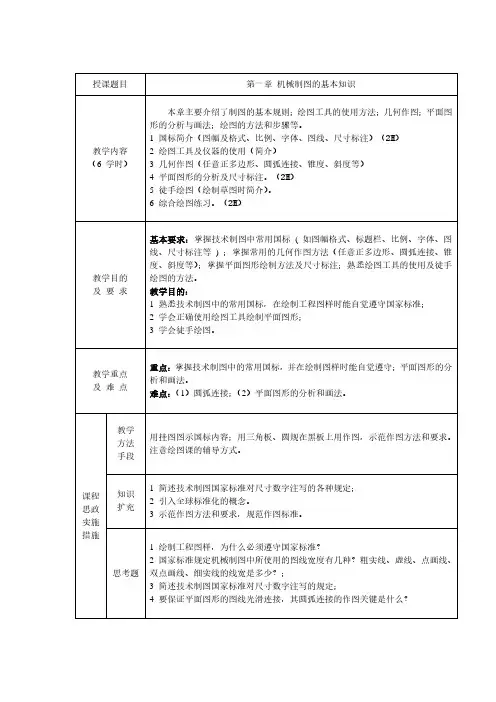

第一章机械制图的基本知识§1国家标准《技术制图》和《机械制图》的有关规定本节教学目标：了解并遵守《技术制图》、《机械制图》国家标准对图幅、比例、图线、字体、视图、图样画法、尺寸注法等方面的基本规定。

重点：图纸幅面及格式、比例、字体及图线的基本规定，尺寸标注规则。

难点：图线的画法，尺寸标注规则。

引入：图样是工程技术界的国际技术语言，是生产过程中重要的技术文件。

机械图样是按照国家标准进行绘制的，是设计、制造、技术交流和存档的技术文件，我们学好标准并严格地执行，不但是绘制正确、清晰的机械图样的需要，还是我们今后工作的需要。

今天我们就来了解和学习机械制图国家标准中的一些基本规定。

1.1图纸幅面和图纸格式（GB/T14619-1993）•图纸幅面国家标准规定图纸幅面分为A0 、A1 、A2 、A3 、A4五种，详细尺寸见书中表1-1。

GB——“国标”两字的汉语拼音缩写；T ——推荐性国家标准；14689——标准颁布的顺序号；2008——颁布或修订标准的年号，用四位数字表示。

所谓图纸幅面，就是图纸的大小。

(1) 大小表示：用Ｂ×Ｌ表示，即宽×长(2) 种类：有基本幅面和加长幅面（表1-1、1-2、1-3）①基本幅面②加长幅面加长原则：由基本幅面的短边成整数倍的增加，而基本幅面的长边尺寸保持不变。

•图框格式图框用粗实线画出，有两种格式：1．留有装订边；2．不留装订边图框与边框的尺寸见书中所示。

无论图样是否装订，均需画出图框。

(1) 定义图样上限定绘图区域的线框。

(2) 种类不留装订边和留装订边两中（图纸展示）。

(3) 绘制用粗实线绘制。

周边尺寸的确定：①图框线要按不同图纸幅面的周边尺寸画出，需要装订的图样按 a、c 尺寸画出图框，不需要装订的图样按 e 尺寸画出图框。

②a为装订边的尺寸，不管图纸横装还是竖装，它永远在图纸的左边，尺寸为 25mm，e 边尺寸与幅面的大小有关。

（图1-2、1-3）•标题栏GB/T10609.1-1989规定了标题栏的格式，见书中图1-3，标题栏位于图样的右下角，看图的方向与看标题栏的方向一致，允许为了充分利用已印刷好的图纸时二者不一致。

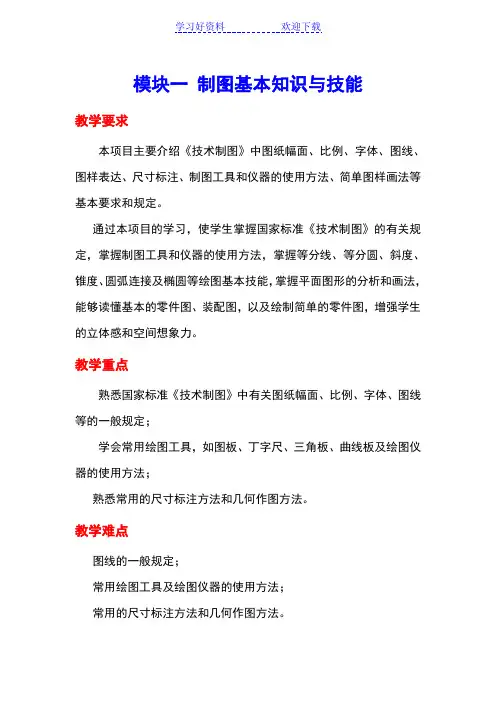

模块一制图基本知识与技能教学要求本项目主要介绍《技术制图》中图纸幅面、比例、字体、图线、图样表达、尺寸标注、制图工具和仪器的使用方法、简单图样画法等基本要求和规定。

通过本项目的学习，使学生掌握国家标准《技术制图》的有关规定，掌握制图工具和仪器的使用方法，掌握等分线、等分圆、斜度、锥度、圆弧连接及椭圆等绘图基本技能，掌握平面图形的分析和画法，能够读懂基本的零件图、装配图，以及绘制简单的零件图，增强学生的立体感和空间想象力。

教学重点熟悉国家标准《技术制图》中有关图纸幅面、比例、字体、图线等的一般规定；学会常用绘图工具，如图板、丁字尺、三角板、曲线板及绘图仪器的使用方法；熟悉常用的尺寸标注方法和几何作图方法。

教学难点图线的一般规定；常用绘图工具及绘图仪器的使用方法；常用的尺寸标注方法和几何作图方法。

课时安排本章安排8课时。

教学大纲任务一国家标准《技术制图》的一般规定学会识读图纸幅面、绘图比例、各种图线及表达的含义，学会正确书写绘图文字。

本章主要介绍国家标准《技术制图》中有关图纸幅面、比例、字体、图线等的一般规定。

一、图纸幅面及格式1. 图纸幅面2. 图框格式3. 标题栏4.对中符号5.方向符号6.剪切符号二、比例1. 比例的定义2. 比例的选取3. 比例的标注方法三、字体1.汉字2.字母和数字3.综合符号规定四、图线及其画法1．图线的线型及应用2．图线的画法任务二绘图工具及使用学会使用常用的绘图工具及绘图仪器，如图板、丁字尺、三角板、曲线板、比例尺、圆规、分规和绘图铅笔的使用方法。

一、图板二、丁字尺三、三角板四、圆规五、分规六、比例尺七、绘图铅笔八、曲线板任务三尺寸注法学会国家标准《技术制图》中有关尺寸标注的规定。

尺寸标注是生产中零件加工和装配的直接依据，必须严格按照国家标准（GB/T 4458．4—2003）规定进行。

一、基本规则二、尺寸的组成及标注1．尺寸界线2．尺寸线和箭头3．尺寸数字4．标注尺寸的符号任务四几何作图学会常见几何图形的作图方法，为分析图形结构并正确绘制图形打下基础。

机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。

2. 掌握机械制图的规范和标准。

3. 学会使用机械制图工具和材料。

教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。

2. 机械制图的规范和标准，如图幅、比例、标注等。

3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。

教学步骤：1. 介绍机械制图的基本概念和术语。

2. 讲解机械制图的规范和标准。

3. 演示机械制图工具和材料的使用方法。

4. 学生练习绘制简单的机械制图。

教学评价：1. 学生能理解机械制图的基本概念和术语。

2. 学生能掌握机械制图的规范和标准。

3. 学生能熟练使用机械制图工具和材料。

机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。

2. 掌握机械制图的投影方法。

3. 学会绘制机械制图的基本视图。

教学内容：1. 机械制图的投影原理，如正投影、斜投影等。

2. 机械制图的投影方法，如主视图、俯视图、左视图等。

3. 绘制机械制图的基本视图，如直线、平面、圆等。

教学步骤：1. 介绍机械制图的投影原理。

2. 讲解机械制图的投影方法。

3. 演示绘制机械制图的基本视图。

4. 学生练习绘制机械制图的基本视图。

教学评价：1. 学生能理解机械制图的投影原理。

2. 学生能掌握机械制图的投影方法。

3. 学生能熟练绘制机械制图的基本视图。

机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。

2. 掌握机械制图的标注方法。

3. 学会绘制机械制图的标注。

教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。

2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。

3. 绘制机械制图的标注。

教学步骤：1. 介绍机械制图的标注意义。

2. 讲解机械制图的标注方法。

3. 演示绘制机械制图的标注。

4. 学生练习绘制机械制图的标注。

教学评价：1. 学生能理解机械制图的标注意义。

机械《机械制图》优质教案(相贯线)第一章：相贯线的概念与性质1.1 相贯线的定义解释相贯线的基本概念，让学生理解相贯线是两个相互交叉的圆柱面或圆锥面的交线。

通过实际图例展示相贯线的表现形式，帮助学生形成直观的认识。

1.2 相贯线的性质介绍相贯线的性质，如相贯线是封闭的、相交于一点等。

利用图示和实例，解释相贯线与主视图、俯视图、左视图的关系。

第二章：相贯线的绘制方法2.1 利用主视图和俯视图绘制相贯线讲解如何通过观察主视图和俯视图来确定相贯线的形状和位置。

提供练习题，让学生通过观察主视图和俯视图，绘制相应的相贯线。

2.2 利用左视图和俯视图绘制相贯线讲解如何通过观察左视图和俯视图来确定相贯线的形状和位置。

提供练习题，让学生通过观察左视图和俯视图，绘制相应的相贯线。

第三章：相贯线的计算方法3.1 利用数学方法计算相贯线的方程讲解如何利用数学方法计算相贯线的方程，包括直线、圆、圆锥等。

提供练习题，让学生通过计算，求出相贯线的方程。

3.2 利用计算机软件绘制相贯线介绍一些常用的计算机软件，如AutoCAD、SolidWorks等，用于绘制相贯线。

提供练习题，让学生利用计算机软件，绘制相贯线。

第四章：相贯线的应用实例4.1 相贯线在机械设计中的应用讲解相贯线在机械设计中的重要性，如用于确定零件的配合关系等。

提供实例，展示相贯线在机械设计中的应用。

4.2 相贯线在机械制造中的应用讲解相贯线在机械制造中的重要性，如用于确定加工路径等。

提供实例，展示相贯线在机械制造中的应用。

第五章：相贯线的测量与检验5.1 利用测量工具测量相贯线讲解如何利用测量工具，如卡尺、量角器等，测量相贯线的长度、角度等。

提供练习题，让学生利用测量工具，测量相贯线的长度、角度等。

5.2 相贯线的检验方法讲解相贯线的检验方法，如利用三视图检验、利用计算机软件检验等。

提供实例，展示相贯线的检验过程。

第六章：相贯线的投影变换6.1 相贯线在不同投影面上的表现讲解相贯线在不同投影面上的变换规律，让学生理解主视图、俯视图和左视图之间的关系。

画法几何与机械制图教案第一章：画法几何基础1.1 点、线、面的基本概念与性质点的定义与表示方法线的定义与表示方法面的定义与表示方法点、线、面的基本性质1.2 点、线、面的相互关系点与线的关系线与面的关系点与面的关系1.3 平行公理及其推论平行公理的定义与证明平行公理的推论与应用1.4 画法几何图形的绘制方法与技巧画点的方法与技巧画线的方法与技巧画面的方法与技巧第二章：机械制图基础2.1 制图标准与规范图纸的幅面与比例图线的类型与宽度文字、数字的书写要求2.2 视图与投影视图的分类与画法投影变换与投影规律组合体的投影与表达2.3 机械图样的标注与说明尺寸的标注与规则公差的表示与标注表面粗糙度的表示与标注2.4 机械制图的绘制方法与技巧绘制视图的方法与技巧标注的方法与技巧整洁与美观的制图习惯第三章：简单几何体的绘制3.1 平面几何体的绘制圆的绘制方法与技巧矩形的绘制方法与技巧正方形的绘制方法与技巧3.2 立体几何体的绘制圆柱的绘制方法与技巧圆锥的绘制方法与技巧长方体的绘制方法与技巧3.3 组合体的绘制与表达组合体的组成与分析绘制组合体的方法与技巧组合体的投影与表达3.4 几何体的轴测图绘制轴测图的基本概念与性质轴测图的绘制方法与技巧轴测图的应用与实践第四章：机械零件图的绘制4.1 零件图的概述与内容零件图的定义与作用零件图的内容与要求零件图的绘制步骤与方法4.2 零件图的视图选择与绘制视图的选择与表达绘制零件图的方法与技巧零件图的标注与说明4.3 常见机械零件的绘制轴的绘制方法与技巧齿轮的绘制方法与技巧螺纹的绘制方法与技巧4.4 零件图的修改与完善零件图的常见错误与修改零件图的完善与优化零件图的审查与评价第五章：装配图的绘制5.1 装配图的概述与内容装配图的定义与作用装配图的内容与要求装配图的绘制步骤与方法5.2 装配图的视图选择与绘制装配图的视图选择与表达绘制装配图的方法与技巧装配图的标注与说明5.3 常见机械装置的装配图绘制简单机械装置的装配图绘制复杂机械装置的装配图绘制装配图的组装与调整5.4 装配图的修改与完善装配图的常见错误与修改装配图的完善与优化装配图的审查与评价第六章：建筑图样的绘制6.1 建筑平面图的绘制建筑平面图的定义与内容建筑平面图的绘制步骤与方法建筑平面图的标注与说明6.2 建筑立面图的绘制建筑立面图的定义与内容建筑立面图的绘制步骤与方法建筑立面图的标注与说明6.3 建筑剖面图的绘制建筑剖面图的定义与内容建筑剖面图的绘制步骤与方法建筑剖面图的标注与说明6.4 建筑细部图的绘制建筑细部图的定义与内容建筑细部图的绘制步骤与方法建筑细部图的标注与说明第七章：电气图样的绘制7.1 电气图样的概述与内容电气图样的定义与作用电气图样的内容与要求电气图样的绘制步骤与方法7.2 电气原理图的绘制电气原理图的定义与内容电气原理图的绘制步骤与方法电气原理图的标注与说明7.3 电气安装图的绘制电气安装图的定义与内容电气安装图的绘制步骤与方法电气安装图的标注与说明7.4 电气设备接线图的绘制电气设备接线图的定义与内容电气设备接线图的绘制步骤与方法电气设备接线图的标注与说明第八章：计算机辅助绘图8.1 计算机辅助绘图概述计算机辅助绘图的定义与作用计算机辅助绘图系统的组成与功能计算机辅助绘图软件的选择与使用8.2 AutoCAD软件的基本操作AutoCAD软件的界面与操作界面AutoCAD软件的基本操作命令与技巧AutoCAD软件的绘图与编辑功能8.3 计算机辅助绘图的应用计算机辅助绘图在工程设计中的应用计算机辅助绘图在制造行业中的应用计算机辅助绘图在其他领域的应用8.4 计算机辅助绘图的实践与训练计算机辅助绘图的实际操作与练习计算机辅助绘图的技巧与提高计算机辅助绘图的评估与反馈第九章：图样常见的错误与纠正9.1 图样常见的错误分析尺寸标注错误符号使用错误图形表达错误文字说明错误9.2 图样错误的纠正方法尺寸标注错误的纠正符号使用错误的纠正图形表达错误的纠正文字说明错误的纠正9.3 图样修改与完善图样修改的原则与方法图样完善的技巧与建议图样审查与评价9.4 图样常见问题的解答与讨论图样绘制中的疑问与解答图样修改中的问题与讨论图样应用中的经验与交流第十章：图样制作的实践与考核10.1 实践项目的设计与制作实践项目的选择与分析实践项目的制作步骤与方法实践项目的成果评价与反馈10.2 考核方式与评分标准实践考核的方式与要求理论考核的内容与形式综合评价与成绩评定10.3 实践考核的注意事项实践考核的安全与规范实践考核的时间与进度安排实践考核的资料整理与提交10.4 优秀作品的展示与评价优秀作品的选拔与展示优秀作品的评价与分析优秀作品的借鉴与学习重点和难点解析：1. 第一章至第五章主要介绍画法几何与机械制图的基础知识，包括点的定义与表示方法，线的分类与画法，面的性质和相互关系，以及视图与投影的基本概念。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，制图工具的使用方法，图线的绘制技巧，以及简单零件图的绘制方法。

二、教学目标1. 让学生掌握制图的基本知识，了解制图的标准和规范。

2. 学会使用制图工具，能够熟练绘制图线，提高制图技巧。

3. 能够阅读并绘制简单零件图，培养学生的空间想象能力和动手能力。

三、教学难点与重点教学难点：图线的绘制技巧，简单零件图的绘制方法。

教学重点：制图的基本知识，制图工具的使用方法，图线的绘制技巧。

四、教具与学具准备1. 教具：板书工具、制图工具、挂图、多媒体设备等。

2. 学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示一些生活中常见的机械零件，引导学生关注这些零件的形状和结构。

2. 知识讲解（10分钟）讲解制图的基本知识，包括图线的种类、线型、线宽等，并强调制图标准和规范。

3. 例题讲解（15分钟）选取一个简单零件图为例，讲解图线的绘制方法和步骤，引导学生学会使用制图工具。

4. 随堂练习（15分钟）让学生根据所学知识，现场绘制一个简单零件图，教师巡回指导。

6. 互动交流（5分钟）让学生展示自己的作品，互相交流心得，教师点评并给予鼓励。

七、作业设计1. 作业题目：绘制一个简单轴测图。

2. 答案：根据所学知识，参照教材示例，完成作业。

八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学难点和重点的把握程度。

2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多制图知识，提高制图水平。

整个教学过程注重实践与理论相结合，让学生在实际操作中掌握制图知识，提高制图能力。

通过严谨的用词和流畅的段落衔接，使学生在轻松愉快的氛围中学习机械制图。

重点和难点解析：1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明：一、教学难点与重点的设定教学难点与重点是教学过程中的核心，需要准确把握。

《机械制图教案》课件第一章：机械制图基本知识1.1 制图国家标准1.2 图纸幅面及比例1.3 字体与标注1.4 基本绘图方法第二章：点、线、面的投影2.1 点的三面投影2.2 线的投影2.3 面的投影2.4 组合体的投影第三章：立体几何体的绘制3.1 柱体、锥体、球体的绘制3.2 组合立体几何体的绘制3.3 立体几何体的剖面与断面第四章：机械零件的绘制4.1 轴承的绘制4.2 螺纹的绘制4.3 齿轮的绘制4.4 传动带的绘制第五章：装配图的绘制5.1 装配图的基本知识5.2 装配图的绘制步骤5.3 装配图的阅读与分析5.4 常见装配错误及纠正第六章：极限与配合6.1 公差与配合的基本概念6.2 公差带的表示与理解6.3 配合的选择与分析6.4 极限与配合在图样中的应用第七章：机械制图的标注7.1 尺寸标注的基本规则7.2 尺寸标注的方法与技巧7.3 形位公差与表面粗糙度的标注7.4 焊接符号与热处理符号的标注第八章：机械制图的转换8.1 视图转换的基本方法8.2 剖视图与剖面图的绘制8.3 斜视图与旋转视图的绘制8.4 简化表示与夸大表示的应用第九章：常用机械零件的制图9.1 弹簧的制图9.2 联轴器的制图9.3 键、销的制图9.4 密封件的制图第十章：计算机辅助制图10.1 AutoCAD软件的基本操作10.2 二维图形的绘制与编辑10.3 三维图形的绘制与编辑10.4 计算机辅助制图在实际应用中的优势与局限第十一章：机械制图的详细表达11.1 爆炸图的绘制11.2 展开图的绘制11.3 局部放大图与简化表示的应用11.4 图纸中的文字说明与栏第十二章：机械设计基础12.1 设计制图的要求与步骤12.2 机械零件设计的原则与方法12.3 设计变更与修改12.4 设计制图的案例分析第十三章：建筑制图基础13.1 建筑制图的标准与规范13.2 建筑图样的基本组成与表达方式13.3 建筑立面图、平面图、剖面图的绘制13.4 建筑制图中的常见问题与纠正第十四章：电气制图基础14.1 电气制图的标准与规范14.2 电气元件的表示方法14.3 电气线路图、控制系统图的绘制14.4 电气制图中常见的符号与表示方法第十五章：现代制图技术的发展与应用15.1 数字化制图技术简介15.2 3D打印技术在制图中的应用15.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）15.4 现代制图技术的发展趋势与展望重点和难点解析本文教案主要围绕《机械制图》这一主题展开，涵盖了机械制图的基本知识、投影学、立体几何体的绘制、机械零件的绘制、装配图的绘制、极限与配合、机械制图的标注、制图转换、常用机械零件的制图、计算机辅助制图、机械制图的详细表达、机械设计基础、建筑制图基础、电气制图基础以及现代制图技术的发展与应用等方面的知识点。

《机械制图》教案2008~2009学年第一学期08机械设计制造及自动化（本3）授课教师：吕明机械与电子工程系机械教研室蚌埠学院绪论一、概述语言和文字是交流思想的工具，语言表达方法丰富多彩，它可以把一件事描述得深动、感人。

关于语言的表达方法，是语文课学习的内容。

但是，任何事物都有它的不足。

人们可以用语言或文字来表达自己的思想，但是如果用语言或文字来表达物体的形状和大小是很困难的。

因此，表达物体形状和大小的图样，就成为生产中不可缺少的技术文件了。

设计者通过图样来表达设计对象；制造者通过图样来了解设计要求，并依据图样来制造机器；使用者也通过图样来了解机器的结构和使用性能；在各种技术交流活动中，图样也是不可缺少的。

因此，图样被称为工程技术上的语言，工程画被称为“工程话”。

不同的生产部门对图样有不同的要求，建筑工程中使用的图样称为建筑图样，机械制造业中所使用的图样称为机械图样。

机械制图就是研究机械图样的一门课程。

人们在工厂里经常听到这样一句话，就是“按图施工”，如果我们没有掌握机械制图的知识，就无法做到按图施工。

这就从一个侧面告诉我们，图样在工业生产中有着极其重要的地位和作用。

作为一个工程技术人员，如果不懂得画图，不懂得看图，在单位上就无法从事技术工作。

制图课程与其它很多课程有着密切的联系，尤其是你们以后要开的设计课、工艺课、设备课、专业的课程设计、毕业设计等。

可以这么说，制图课程如果没有学好，那么以后你们的许多课程都没有办法继续学下去了。

我国在工程图学方面有着悠久的历史，据出土文物考证，早在一万多年前的新石器时代，我国人民就能够绘制一些简单的几何图形。

西安半坡出土的仰韶期彩盆上有人面形和鱼形图案；甘肃省出土的彩陶罐的表面画有剖视表示的捕获野兽的陷阱图等。

三千多年前，我国劳动人民就创造了“规、矩、绳、墨、悬、水”等绘图工具。

宋代刊印的《营造法式》是我国较早的建筑典籍之一，书中印有大量的建筑图样，这些图样与近代工程制图表示方法基本相似。

2024年机械制图教案范例一、教学内容本节课选自《机械制图》教材第四章第一节，详细内容包括：机械制图的基本知识，如图纸的规格、比例、线型及标注方法；视图的投影原理，着重讲解三视图的绘制方法及其应用；以及机械零件的常见表示法，特别是断面图和局部放大图的绘制。

二、教学目标1. 理解并掌握机械制图的基本概念和标准，能够正确使用各类线型和标注方法。

2. 掌握三视图的投影关系和绘制方法，能够准确地表达物体的形状和尺寸。

3. 能够运用断面图和局部放大图对机械零件进行详细的表示。

三、教学难点与重点教学难点：三视图之间的投影关系，以及如何准确地从实物模型转换到平面图纸。

教学重点：制图标准和三视图的绘制方法，以及机械零件的详细表示。

四、教具与学具准备1. 教具：机械模型或实物，制图模板，绘图仪器。

2. 学具：制图板，绘图笔，直尺，圆规，三角板。

五、教学过程1. 实践情景引入（10分钟）展示机械模型，引导学生观察并描述其结构特点。

提问学生对机械制图的基本认识，引出本节课的教学内容。

2. 理论讲解（20分钟）讲解图纸的规格、比例、线型及标注方法。

详细解释三视图的投影原理，通过示例演示三视图的绘制。

3. 例题讲解（15分钟）选择一个简单的机械零件，现场演示从模型到三视图的转换过程。

指导学生如何使用制图工具，准确绘制三视图。

4. 随堂练习（15分钟）学生按照例题的步骤，自主选择一个模型进行三视图绘制。

教师巡回指导，解答学生在绘制过程中遇到的问题。

5. 小组讨论与分享（10分钟）学生分组，讨论绘制中的难点和技巧。

每组选出一名代表分享讨论成果，全班交流。

六、板书设计1. 在黑板上提前绘制好三视图的示例，标注清楚各部分名称。

2. 列出制图标准，如线型、比例、标注等，并用不同颜色区分。

七、作业设计1. 作业题目：选择一个日常生活中的机械零件，绘制其三视图。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生探索更多机械零件的表示方法，如立体图、装配图等，提高制图技能的全面性。

机械制图电子教案（1）【课题名称】机械制图的任务与学习方法；认识制图国家标准（一）图纸与比例、字体与图线。

【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与学习方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。

二、能力目标1．握理论联系实践的学习方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。

三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。

四、教学要求1．了解机械制图的学习方法，并能掌握使用；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定，并会正确应用。

【教学重点】机械制图课程的学习方法【难点分析】比例的规定，图线的应用【分析学生】1．入学新生大多数未学过立体几何，空间概念和想像力较薄弱；未接触过机械工厂和机械生产，缺少机械零件、部件的知识。

2．刚入学时多数学生学习机械制图的态度是端正的，学习中遇到困难后，部分学生会产生畏难情绪，个别学生甚至丧失学习信心与兴趣。

3．机械制图既有理论，又有实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

【教学设计思路】教学方法：演示法、讲授法、归纳法。

【教学资源】机械制图网络课程【教学安排】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。

【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。

二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和学习方法（20分钟）。

教师演示网络课程的课程说明，重点讲解学习方法。

教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。

2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。
