课时授课计划斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算思考（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n（3）作图方法与步骤：A 、求作如右图所示的1:5的锥度；B 、从O点开始任取五单位长度，得点N；C 、在左端面上取OM＝0.5单位长度，得点M；D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E 、过A点作AC∥MN，即完成作图。
（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）巩固练习（学生动手作图，要求独立学生完成）课时授课计划教学过程教学内容教学方法（教师板书，提问)机械图样中的线有很多种（老师结合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。
三、字体（GB/T 14691-1993）1．基本要求标准规定了汉字、字母和数字的结构形式。
书写字体的基本要求是：(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度代表字体的号数。
(3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一般为h/根号2。
(4) 在同一图样上，只允许选用一种型式的字体。
(5) 字母和数字可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线成75°。
四、图线(GB/T 4457.4-2002)1．线型及图形尺寸图样中的图形是由多种图线组成的。
机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容为：机械制图的基本知识，包括图纸幅面、比例、字体、线型及尺寸标注等内容。
二、教学目标1. 让学生掌握机械制图的基本知识，理解图纸的幅面、比例、字体、线型及尺寸标注等规定。
2. 培养学生运用机械制图基本知识绘制简单零件图的能力。
3. 培养学生的空间想象能力和严谨细致的工作态度。
三、教学难点与重点难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
重点：掌握机械制图的基本知识，能正确绘制简单零件图。
四、教具与学具准备教具：黑板、粉笔、挂图、模型。
学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 导入：通过展示一幅机械图纸，引发学生对机械制图的好奇心，进而引入本节课的内容。
2. 讲解：详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识，结合挂图和模型进行示范。
3. 示例：以一个简单零件为例，现场演示如何运用基本知识进行绘制。
4. 练习：学生分组进行随堂练习，互相讨论，教师巡回指导。
六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。
2. 绘制简单零件图的步骤及注意事项。
七、作业设计1. 作业题目：绘制一个简单轴的零件图。
2. 答案：图纸幅面、比例、字体、线型及尺寸标注正确，图形清晰，符合机械制图规范。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在学习过程中遇到的问题，以及解决方法。
2. 拓展延伸：鼓励学生在课后尝试绘制更复杂的零件图，提高自己的机械制图能力。
同时，引导学生关注机械制图在实际工程中的应用，了解行业动态。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
详细说明：在机械制图过程中，图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，平面图形的绘制方法，几何作图，以及尺寸标注和符号识别。
重点在于平面图形的绘制和尺寸标注。
二、教学目标1. 理解并掌握制图的基本知识，如图纸幅面、比例、线条等。
2. 学会平面图形的绘制方法，能准确、快速地完成几何作图。
3. 掌握尺寸标注和符号识别，提高读图和绘图能力。
三、教学难点与重点难点：平面图形的绘制方法，尺寸标注和符号识别。
重点：平面图形的绘制，尺寸标注的规范。
四、教具与学具准备1. 教具：投影仪、制图板、绘图仪器、模型等。
2. 学具：图纸、铅笔、橡皮、直尺、圆规、三角板等。
五、教学过程1. 导入：通过展示实际机械图纸，引发学生对制图的好奇心，激发学习兴趣。
2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、线条等。
b. 介绍平面图形的绘制方法，以正方形、圆形为例进行讲解。
c. 演示几何作图，如等分线段、画圆等。
d. 讲解尺寸标注和符号识别，强调规范性和准确性。
3. 实践操作：a. 让学生分组进行平面图形绘制，教师巡回指导。
b. 学生完成几何作图，教师点评并给出建议。
c. 学生进行尺寸标注和符号识别练习，教师解答疑问。
4. 例题讲解：a. 以一个简单的机械零件为例，讲解制图过程。
b. 分析例题中的难点和重点，引导学生掌握关键知识点。
5. 随堂练习：a. 学生独立完成一个平面图形的绘制和尺寸标注。
b. 教师挑选部分学生作品进行点评，指出优缺点。
六、板书设计1. 制图基本知识：a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目：绘制一个简单的机械零件图，并标注尺寸。
八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于平面图形绘制和尺寸标注的掌握程度较高，但部分学生在几何作图方面存在困难，需要在今后的教学中加强指导。
课时授课计划斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算思考（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n（3）作图方法与步骤：A 、求作如右图所示的1:5的锥度；B 、从O点开始任取五单位长度，得点N；C 、在左端面上取OM＝0.5单位长度，得点M；D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E 、过A点作AC∥MN，即完成作图。
（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）巩固练习（学生动手作图，要求独立学生完成）课时授课计划教学过程教学内容教学方法（教师板书，提问)机械图样中的线有很多种（老师结合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。
三、字体（GB/T 14691-1993）1．基本要求标准规定了汉字、字母和数字的结构形式。
书写字体的基本要求是：(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度代表字体的号数。
(3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一般为h/根号2。
(4) 在同一图样上，只允许选用一种型式的字体。
(5) 字母和数字可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线成75°。
四、图线(GB/T 4457.4-2002)1．线型及图形尺寸图样中的图形是由多种图线组成的。
机械制图教案【篇一：机械制图教学设计】教学设计课程名：机械制图专业：姓名：单超学号：0335*******授课内容：制图的基本规定 1. 教学目标（1）知识与技能：1. 了解机械制图基础知识，以及培养学生掌握基本的制图知识；2.建立“标准”的概念，并熟悉技术制图中的常用国标，在绘制工程图样时能自觉遵守国家标准；3.掌握制图的基本规定；4.能按照制图的国家标准的基本规定画图；（2）过程与方法：采用多媒体、挂图与实物示范操作；对字体、图线、尺寸箭头、的画法等在黑板上直接示范，指出学生常犯的错误。
（3）情感态度与价值观：1. 具有勤奋学习的态度，严谨求实、创新的工作作风；2. 具有良好的心理素质和职业道德素质；3. 具有高度责任心和良好的团队合作精神；4. 具有一定的科学思维方式和空间思维想象的能力； 2. 教学重难点（1）教学重点：一、图纸幅面和图框格式二、比例三、字体四、图线五、尺寸注法（2）教学难点：图线和尺寸注法 2. 学习者分析：图样是生产过程中的重要技术资料和主要依据。
要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。
3. 教学内容分析：机械制图是机械工程界的技术语言，无论是直接从事生产的工人、技术员，还是从事设计和管理的设计工程师、生产工程师和品检工程师，都必须学习和掌握机械制图。
机械制图是机电一体化、数控技术、模具设计与制造专业技术基础课。
4. 教学策略：课程学习中采用理论与实践相接合的方法，通过图形绘制和实体制作训练，使学生掌握基本的工程图样绘制的能力和识读工程图样的能力。
整个课程教学注重学生应用能力的培养，调动学生积极性，注意教学中联系机械制造的过程和造型基础，理论与实践相联系。
尽可能采用多媒体教学，可有效提高学生读图的应用技能提高。
通过生产实践，帮助学生理解模型与图样之间的关系并初步了解机械零件的制作加工过程，为后续专业课的学习打下良好的基础。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容主要包括：视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。
重点讲解三视图（正视图、俯视图、左视图）的绘制方法，以及如何通过视图判断零件的实际形状。
二、教学目标1. 理解视图的投影原理，掌握三视图的绘制方法。
2. 能够根据给定的视图，判断零件的实际形状和尺寸。
3. 学会正确标注零件尺寸，提高制图准确性。
三、教学难点与重点教学难点：三视图的绘制方法，尺寸标注的正确性。
教学重点：视图的投影原理，零件形状的判断。
四、教具与学具准备教具：机械制图教材、多媒体教学设备、实物模型。
学具：绘图板、绘图仪器、制图用纸、铅笔、橡皮。
五、教学过程1. 导入：通过展示一个简单的机械零件，让学生观察并描述其外观，引出本节课的主题：如何通过视图表达机械零件的形状。
2. 理论讲解：a. 讲解视图的投影原理，让学生了解三视图的形成过程。
b. 通过实例演示，讲解三视图的绘制方法。
c. 分析尺寸标注的基本规则，提高制图准确性。
3. 实践操作：a. 让学生分组讨论，根据给定的视图，分析零件的实际形状。
b. 每组派代表绘制三视图，并标注尺寸。
c. 教师巡回指导，解答学生疑问。
4. 例题讲解：a. 出示一道典型例题，讲解解题思路和方法。
b. 让学生独立完成，并进行讲解。
5. 随堂练习：a. 布置一道与例题相似的练习题，让学生当堂完成。
b. 教师批改并反馈，巩固所学知识。
六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目：绘制一个给定视图的机械零件，并标注尺寸。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，以及教学过程中的不足。
2. 拓展延伸：引导学生了解其他视图（如斜视图、局部视图等）的绘制方法，提高制图水平。
同时，鼓励学生在课后寻找生活中的机械零件，进行观察和练习。

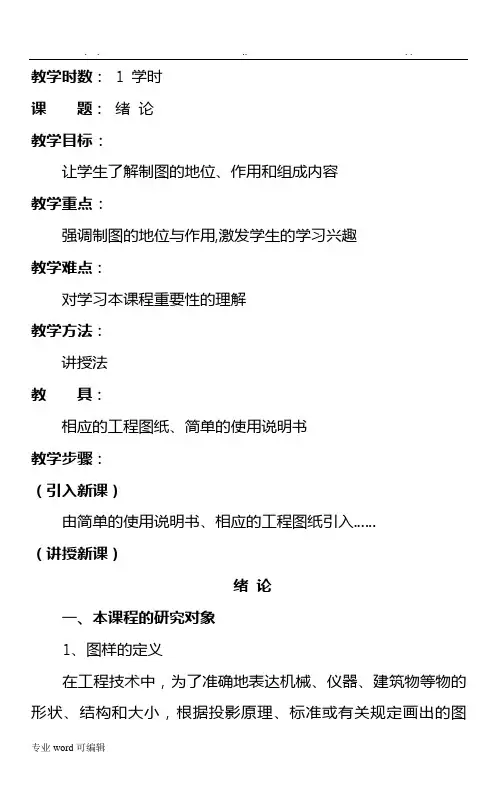

教学时数：1 学时课题：绪论教学目标：让学生了解制图的地位、作用和组成内容教学重点：强调制图的地位与作用,激发学生的学习兴趣教学难点：对学习本课程重要性的理解教学方法：讲授法教具：相应的工程图纸、简单的使用说明书教学步骤：（引入新课）由简单的使用说明书、相应的工程图纸引入……（讲授新课）绪论一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
建筑工程中使用的建筑图样，水利工程中使用的水利工程图样，机械制造业中使用的机械图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图（10）计算机绘图（11）其他图样二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
（巩固练习）让学生再看一遍绪论部分的内容（课堂小结）对学好制图的要求：1、明确学习目的，要有学好本课程的信心；2、刻苦训练技能技巧，图面质量优秀，有一定构思能力；3、作风认真严肃，决不敷衍了事。
（作业布置）课堂作业：1、简述本课程的学习目的和任务。
2、简述本课程的主要内容。
课后作业：简述你对学好制图的看法。
教后感：第一章制图的基本规定教学时数：1学时课题：§1-1 图纸幅面和格式教学目标：1、了解图纸幅面、图框格式和尺寸；2、掌握标题栏位置、格式与内容。
机械制图课程教案模板篇1机械制图教案项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。
教学重点：1.装配图的视图选择；2.装配结构的合理性。
教学难点：装配图的识读和由装配图拆画零件图。
课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。
设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。
可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。
讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。
2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。
包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。
(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。
它为包装、运输和安装时所占的空间大小提供了依据。
(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。
因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。
3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。
机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器，掌握基本绘图方法。
3. 熟悉正投影原理，掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图，并能正确表达其形状。
5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用演示法，展示绘图工具和仪器的使用方法。
3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。
4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。
机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。
教学时数： 1 学时课题：绪论教学目标：让学生了解制图的地位、作用和组成内容教学重点：强调制图的地位与作用,激发学生的学习兴趣教学难点：对学习本课程重要性的理解教学方法：讲授法教具：相应的工程图纸、简单的使用说明书教学步骤：（引入新课）由简单的使用说明书、相应的工程图纸引入……（讲授新课）绪论一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
建筑工程中使用的建筑图样，水利工程中使用的水利工程图样，机械制造业中使用的机械图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图（10）计算机绘图（11）其他图样二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
（巩固练习）让学生再看一遍绪论部分的内容（课堂小结）对学好制图的要求：1、明确学习目的，要有学好本课程的信心；2、刻苦训练技能技巧，图面质量优秀，有一定构思能力；3、作风认真严肃，决不敷衍了事。
（作业布置）课堂作业：1、简述本课程的学习目的和任务。
2、简述本课程的主要内容。
课后作业：简述你对学好制图的看法。
教后感：第一章制图的基本规定教学时数： 1学时课题：§1-1 图纸幅面和格式教学目标：1、了解图纸幅面、图框格式和尺寸；2、掌握标题栏位置、格式与内容。
教学重点：1、基本幅面；2、标题栏和明细栏。
教学难点：标题栏和明细栏。
教学方法：讲授法教具：图纸作业，相关挂图教学步骤：（复习提问）什么叫图样?（引入新课）在绪论中我们学过了图样的定义和其在工业中的应用,而且大家都知道了我们所学的制图是研究机械图样的一门技术基础课,那什么是图样呢,它的定义是如何描述的?请大家思考一下……（讲授新课）§1-1 图纸幅面和格式GB/T14689-1993的含义:GB:表示国标；T14689:表示推荐使用的文件号为14689；1993:表示1993年发布使用的。
一、图纸幅面要采用国家标准规定的幅面尺寸B×LB：表示图纸的短边L：表示图纸的长边1、基本幅面2、加长幅面3、幅面尺寸的图示二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
三、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长（巩固练习）让学生练习画边框和标题栏、明细栏。
（课堂小结）通过本节课的学习，希望大家弄清国标所规定的几种图幅和图框格式，以及标题栏和明细栏的画法。
（作业布置）课堂作业：1、简述GB/T14689-93的含义。
2、图纸幅面有哪三种。
课后作业：画出标题栏和明细栏。
教后感：教学时数：2学时课题：§1-2 比例教学目标：1、了解画图时常用的比例以及选择比例的原则；2、掌握图样上字体的书写等国家标准。
教学重点：1、比例的概念；2、长仿宋体字的书写。
教学难点：长仿宋字的书写教学方法：讲授法与演示法相结合。
教具：图纸作业，相关挂图教学步骤：（复习提问）1、幅面代号有哪几种？2、标题栏、明细栏有哪些规定？（引入新课）（讲授新课）§1-2 比例（GB/T14690-1993）一、术语比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。
二、比例系列三、标注方法（1）比例符号应以“:”表示；（2）比例一般应标注在标题栏中的比例栏内，必要时可以作如下处理：四、选择比例的原则1、当表达对象的形状复杂程度和尺寸适中时，一般采用原值比例1:1绘制；2、当表达对象的尺寸较大时应采用缩小比例，但要保证复杂部位清晰可读；3、当表达对象的尺寸较小时应采用放大比例，使各部位清晰可读；4、尽量优先选用表1-3中的比例。
5、选择比例时，应结合幅面尺寸选择，综合考虑其最佳表达效果和图面的审美价值。
§1-3 字体（GB/T14691-1993）一、基本要求1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字高之比为2:3，字高代表字体的号数）；3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm，其字宽为h / 2；4、字母和数字分A型和B 型；5、字母和数字可以写成斜体和直体；6、用作指数、分数、极限偏差、注角等的数字和字母，一般应采用小一号的字体。
二、字体示例（巩固练习）练习书写仿宋体字（课堂小结）通过对图幅比例、字体标准的学习，大家应弄清字体的相关知识，特别要强调的是大家要搞清比例是谁与谁之比，课后要多花点时间，刻苦训练仿宋体字的书写技能技巧，一定要去做，决不能敷衍了事。
（作业布置）课堂作业：1、什么叫做比例？比例分为哪三种？2、国标中对字体有哪些规定？3、习题集P1 1-1-1P2 1-1-2课后作业：选择比例的原则是什么？教后感：教学时数：2学时课题：§1-4 图线（GB/T17450—1998、GB/T4457.4—1984）教学目标：熟悉图线的种类，线型应用及画法教学重点：各种图线的使用教学难点：用三角板、圆规绘制各种图线教学方法：讲授法与演示法相结合教具：挂图教学步骤：（复习提问）1、简述比例的概念。
2、解释GB/T14689-93的含义。
（引入新课）前面我们已经讲过了图样在工业生产中的重要性。
那么绘制图样的线条到底有哪几种？如何绘制才符合国家标准呢！这就是我们这节课所要共同学习的，也是大家必须掌握的。
（讲授新课）§1-4 图线（GB/T17450—1998、GB/T4457.4—1984）一、基本线型（表1-5）二、图形的尺寸图线分粗、细两种。
粗线的宽度d可在0.5~~2mm之间选择，细线的宽度为b/2。
三、图线的应用（表1-6）四、图线的画法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于0.7mm。
2、相交虚线以及各种点画线相交时应恰当地相交于线，而不应相交于点或间隙。
3、图线接头处的画法4、图线重叠时的画法当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线：可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。
五、作图演示（巩固练习）抄画书中图1-10、1-12，进行绘制练习。
（课堂小结）1、图线的种类2、图线画法中的注意事项（作业布置）课堂作业：1、抄画书图1-10、1-12课后作业：习题集P3 1-2-1教后感：教学时数：3学时课题：§1-5 尺寸注法（GB/T4458.4-1984、GB/T16675.2-1996）教学目标：1、使学生建立《机械制图》国家标准中有关尺寸标注的基本概念；2、掌握尺寸界线、尺寸线及箭头的正确画法；3、掌握最常用的几种尺寸标注法。
教学重点：1、尺寸界线、尺寸线及尺寸数字的正确画法和注法；2、常用的尺寸注法。
教学难点：1、箭头的画法、线性尺寸和角度尺寸数字的书写部位和书写方向的正确使用；2、常用的尺寸注法。
教学方法：讲授与练习相结合。
教具：板图，挂图教学步骤：（复习提问）1、什么是机械制图？2、什么是图样？3、国家标准中规定了哪几种图线样式？其中细实线的用途有哪些？（引入新课）（设疑导入）问：图样中物体的形状由图形来表示，那么物体的大小在图样上如何表现呢？……大家想一下平时我们说大小时是用什么来衡量的……结论：图样中图形只能表示物体的结构形状，机件的大小是由尺寸来决定的，所以必须在图样中标注尺寸，但是尺寸在图样上如何标注呢？国标对之有什么样的规定呢？那么这一系列的问题就是这一节课，我要和大家共同探讨的问题……（讲授新课）§1-5 尺寸注法（GB/T4458.4-1984、GB/T16675.2-1996）一、基本规则（出示板图、挂图）1、机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2、图样中的尺寸以毫米为单位时不需标注单位，如果使用其它单位，则需要说明相应的计量单位；3、图样中所标注的尺寸为该图所示机件的最终完工尺寸，否则应另加说明；4、机件的每一尺寸，一般只标注一次，并应标注在反映结构最清晰的图上。
二、尺寸数字、尺寸线和尺寸界限1、尺寸数字（1）线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
（2）线性尺寸数字一般应按图1-15a所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图1-15b 的形式标注。
2、尺寸线（1）尺寸线用细实线绘制，用以表示所注尺寸的方向。
尺寸线的终端结构有两种形式——箭头和斜线两种；①箭头如图所示。
②斜线斜线用细实线绘制。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直。
当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端形式。
3、尺寸界线（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线；（2）尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以3~~4mm为宜）；在特殊情况下也可以不相垂直，但两尺寸界线必须相互平行。
三、常见的尺寸注法：（重点）1、圆的尺寸注法2、圆弧的尺寸注法（1）圆弧的半径（2）圆弧的长度3、球的尺寸注法4、角度的尺寸注法5、小尺寸的标注6、对称图形尺寸注法7、光滑过渡处的尺寸注法8、正方形结构的尺寸注法9、尺寸标注的注意事项（1）在进行尺寸标注时，尺寸数字不可被任何图线所通过；否则必须将该图线断开。
（2）标注参考尺寸时，应将尺寸数字加上圆括弧。
（3）标注板状零件的厚度时，可在尺寸数字前加注符号“t”。
四、特定要求的尺寸注法五、简化的尺寸注法（巩固练习）如下图所示，找出图中的尺寸标注上的错误（课堂小结）1、图样上的尺寸数字表示机件的真实大小；2、图样上的尺寸以毫米为单位时,不需要标注单位；3、尺寸标注的三要素：尺寸界线、尺寸线、尺寸数字；4、尺寸数字不能被任何图线穿过；5、对于线性尺寸来说，标注时要注意水平、垂直、倾斜三个方向中尺寸数字的书写方向；6、对于角度尺寸来说，应注意角度尺寸的数字应一律处于水平方向，尺寸线是以角顶为圆心画出的圆弧；7、圆和圆弧的尺寸线要通过圆心，不能用中心线来代替，注意数字前要加注符号“Ф”或“R”（作业布置）课堂作业：习题集P4 1-3-1 ①②③④P5 1-3-2 ①②③④课后作业：习题集P6 1-3-3 ③教后感：第二章几何作图教学时数：2学时课题：§2-1 绘图工具及其使用教学目标：使学生了解并掌握常用的几种绘图工具的作用及使用的方法。
