考察交互作用的表头设计

交互作用的正交试验设计与数据分析报告在科学研究和实际生产中，为了寻找最优的工艺条件、产品配方或者解决各种复杂的问题，常常需要进行大量的试验。

然而，如果采用全面试验的方法，试验次数会随着因素和水平的增加而急剧增加，这不仅费时费力，还可能因为试验次数过多而导致误差增大。

此时，正交试验设计就成为了一种高效、经济的试验方法。

特别是当因素之间存在交互作用时，正交试验设计能够更加准确地揭示各因素及其交互作用对试验结果的影响。

一、正交试验设计的基本原理正交试验设计是利用正交表来安排试验的一种设计方法。

正交表具有“均匀分散、整齐可比”的特性，即通过合理的选择正交表，可以使试验点在试验范围内均匀分布，并且在每一列中，不同水平出现的次数相同，任意两列之间各种水平的组合出现的次数也相同。

这样，在大大减少试验次数的同时，仍能有效地获取各因素对试验结果的影响信息。

二、交互作用的概念在多因素试验中，一个因素的水平变化会引起其他因素对试验结果的影响发生改变，这种现象就称为因素之间的交互作用。

例如，在研究温度和压力对化学反应产率的影响时，如果温度的变化会导致压力对产率的影响发生变化，那么就可以说温度和压力之间存在交互作用。

三、考虑交互作用的正交试验设计当试验中存在交互作用时，需要在正交表中安排交互作用列。

常见的正交表如 L8(2^7)、L9(3^4)等都可以用于安排有交互作用的试验。

在选择正交表时，要确保能够容纳所研究的因素及其交互作用。

以一个两因素两水平且存在交互作用的试验为例，我们可以选用L4(2^3)正交表。

假设因素 A（A1、A2）和因素 B（B1、B2）存在交互作用，将 A 因素安排在第 1 列，B 因素安排在第 2 列，交互作用A×B 安排在第 3 列。

四、试验的实施与数据采集按照正交表安排好试验后，严格按照试验条件进行操作，并准确记录每次试验的结果。

试验结果的准确性和可靠性对于后续的数据分析至关重要。

五、数据分析方法1、直观分析法直观分析法是通过对试验结果的直接观察和比较，来判断各因素及其交互作用对试验指标的影响大小。

代码实现田口设计中的交互作用和交互作用表1. 介绍田口设计田口设计是一种用于实验设计的方法，由日本学者田口玄一于20世纪50年代提出。

它主要用于工程和科学领域，帮助研究人员系统地进行实验设计和数据分析，以寻找影响产品质量和性能的关键因素。

田口设计包括3个重要概念：因素、水平和交互作用。

因素是可能影响产品质量或性能的变量，如温度、压力、时间等；水平是每个因素的不同取值，例如温度可以设置为低、中、高三个水平；交互作用指的是不同因素之间相互作用的影响，它对产品质量和性能有重要影响。

2. 交互作用的重要性交互作用是田口设计中一个非常重要的概念，它表示不同因素之间相互作用的影响。

在实际的工程和科学研究中，很多时候各因素不是独立影响产品质量或性能的，而是存在相互作用的影响。

如果不考虑交互作用，可能会得出错误的结论，导致产品质量和性能不能得到有效的提高。

准确地识别和理解交互作用对于优化产品设计和生产过程非常重要。

而代码实现交互作用的分析，可以帮助研究人员更方便地进行实验设计和结果分析。

3. 代码实现田口设计中的交互作用在实际的工程和科学研究中，可以使用多种编程语言来实现田口设计中的交互作用分析。

比较常见的包括Python、R、MATLAB等。

这些编程语言提供了丰富的数据分析和统计分析库，能够方便地进行交互作用分析。

下面以Python为例，简要介绍如何使用Python来实现田口设计中的交互作用分析。

需要安装相应的数据分析库，如numpy、pandas和scipy等。

这些库提供了丰富的函数和方法，能够帮助我们进行数据处理和统计分析。

接下来，我们需要准备实验设计数据，包括因素、水平和实验结果。

使用Python的数据分析库加载数据，并进行交互作用的分析。

可以使用ANOVA分析（方差分析）等方法，来检验各因素和交互作用对实验结果的影响程度。

还可以使用Python来绘制交互作用图，直观地展现不同因素之间的相互作用情况。

这有助于研究人员更直观地理解交互作用对实验结果的影响。

4.1.5 正交表的表头设计所谓表头设计，就是确定试验所考虑的因素和交互作用，在正交表中该放在哪一列的问题。

1．有交互作用时，表头设计则必须严格地按规定办事。

例4-4乙酰胺苯磺化反应试验试验目的：希望提高乙酰胺苯的收率因素和水平：有四个二水平的因素（见表4-6）表4-6例4-4因素和水平表考虑到反应温度与反应时间可能会有交互作用，反应温度与硫酸浓度也可能有交互作用，两者可分别用代号A×B和A×C表示。

试选择合适的正交表，并进行表头设计。

因为4个因素均为2水平，2个交互作用需占2列，为方差分析应至少留一个空白列作为误差列，所以可选择正交表L8（27）。

此处，表头设计的重点是搞清各个交互作用该放在哪一列。

方法之一：使用附录9正交表L8（27）后面的“L8（27）二列间交互作用表”(见表4-7)。

表4-7L8(2 7 ) 二列间交互作用表（动画）因为考虑的交互作用是A×B和A×C，所以宜先考虑A、B、C及其交互作用的安排，暂不考虑D的安排。

表4-8是本例题表头设计的结果。

其中方案1的思路为：①先将因素A、B分别放在第1、2列。

②第1列和第2列的交互作用A×B该放在哪一列？在表4-7所示的L8（27）二列间交互作用表中，从最左边的列号“（1）”向右画水平线，从最上面的列号“2”向下画垂直线，所画两直线交点处的“3”就是交互作用A×B的列号。

③将因素C放在第4列。

④第1列和第4列的交互作用A×C该放在哪一列？由L8(27）二列间交互作用表知，A×C应放在第5列。

⑤因素D该放在哪一列？因为无与D有关的交互作用，故放在第6或第7列均可。

方案2的思路为：①将A、B分别放在第7、6列。

②由L8（27）二列间交互作用表知第6、7的交互作用A×B应放在第1列。

③将C放在第5列。

④将第5、7列的交互作用A×C放在第2列。

正交试验设计法[17]正交试验设计法[17]正交试验设计是利用“正交表”选择试验的条件，并利用正交表的特点进行数据分析，找出最好的或满意的试验条件，适用于多因素的设计问题。

正交试验法的理论基础是正交拉丁方理论与群论。

在工作中可用的多因素寻优工作方法，一类是从优选区某一点开始试验，一步一步到达较优点，这类实验方法叫序贯试验法，如因素轮换法、爬山法等；另一类是，在优选区内一次布置一批试验点，通过对这批试验结果的分析，逐步缩小优选范围从而达到较优点，如正交试验法等。

科研中普遍采用正交试验法，因其具有如下优点：①实用上按表格安排试验，使用方便；②布点均衡、试验次数较少；③在正交试验法中的最好点，虽然不一定是全面试验的最好点，但也往往是相当好的点。

特别在只有一两个因素起主要作用时，正交试验法能保证主要因素的各种可能都不会漏掉。

这点在探索性工作中很重要，其他试验方法难于作到；④正交试验法提供一种分析结果（包括交互作用）的方法，结果直观易分析。

且每个试验水平都重复相同次数，可以消除部分试验误差的干扰；⑤因其具有正交性，易于分析出各因素的主效应。

名词解释：1试验因素：影响考核指标取值的量称为试验因素(因子)，一般记为：A，B，C等。

有定量的因素，可控因素，定性的因素，不可控因素等。

2 因素的位级(水平)：指试验因素所处的状态。

4 考核指标：根据试验目的而选定的用来衡量试验效果的量值(指标)。

5 完全因素位级组合：指参与实验的全部因素与全部位级相互之间的全部组合次数，即全部的实验次数。

6 部分因素位级组合：⑴单因素转换法⑵正交试验法7 正交表的符号：正交表是运用组合数学理论在正交拉丁名的基础上构造的一种规格化的表格。

符号：Ln(ji)其中：L--正交表的符号n--正交表的行数(试验次数，试验方案数)j--正交表中的数码(因素的位级数)i--正交表的列数(试验因素的个数)N=ji--全部试验次数(完全因素位级组合数)总之，利用正交试验法的设计方案，结合代数方法对数据进行分析，可达到使试验收敛速度加快、试验的效率非常高的效果。

4.1.5 正交表的表头设计所谓表头设计，就是确定试验所考虑的因素和交互作用，在正交表中该放在哪一列的问题。

1．有交互作用时，表头设计则必须严格地按规定办事。

例4-4乙酰胺苯磺化反应试验试验目的：希望提高乙酰胺苯的收率因素和水平：有四个二水平的因素（见表4-6）表4-6例4-4因素和水平表考虑到反应温度与反应时间可能会有交互作用，反应温度与硫酸浓度也可能有交互作用，两者可分别用代号A×B和A×C表示。

试选择合适的正交表，并进行表头设计。

因为4个因素均为2水平，2个交互作用需占2列，为方差分析应至少留一个空白列作为误差列，所以可选择正交表L8（27）。

此处，表头设计的重点是搞清各个交互作用该放在哪一列。

方法之一：使用附录9正交表L8（27）后面的“L8（27）二列间交互作用表”(见表4-7)。

表4-7L8(2 7 ) 二列间交互作用表（动画）因为考虑的交互作用是A×B和A×C，所以宜先考虑A、B、C及其交互作用的安排，暂不考虑D的安排。

表4-8是本例题表头设计的结果。

其中方案1的思路为：①先将因素A、B分别放在第1、2列。

②第1列和第2列的交互作用A×B该放在哪一列？在表4-7所示的L8（27）二列间交互作用表中，从最左边的列号“（1）”向右画水平线，从最上面的列号“2”向下画垂直线，所画两直线交点处的“3”就是交互作用A×B的列号。

③将因素C放在第4列。

④第1列和第4列的交互作用A×C该放在哪一列？由L8(27）二列间交互作用表知，A×C应放在第5列。

⑤因素D该放在哪一列？因为无与D有关的交互作用，故放在第6或第7列均可。

方案2的思路为：①将A、B分别放在第7、6列。

②由L8（27）二列间交互作用表知第6、7的交互作用A×B应放在第1列。

③将C放在第5列。

④将第5、7列的交互作用A×C放在第2列。

交互作用正交表表头设计1. 简介交互作用正交表是一种实验设计方法，用于确定多个因素之间的相互作用关系。

在实验设计中，我们通常关注因素对结果的影响，但有时候因素之间的相互作用也会对结果产生重要影响。

交互作用正交表通过合理的设计，帮助我们系统地研究这些相互作用。

在设计交互作用正交表时，表头设计是一个关键的步骤。

表头设计需要考虑因素的选择、水平的确定以及交互作用的组合。

一个好的表头设计能够帮助研究者准确地分析实验结果，得出有意义的结论。

本文将详细介绍交互作用正交表表头设计的要点和步骤，并提供一些实用的技巧和示例。

2. 表头设计要点2.1 因素的选择在设计交互作用正交表表头之前，首先需要确定研究中的因素。

因素是影响实验结果的变量，可以是物理性质、操作方法、环境条件等。

在选择因素时，需要考虑以下几个要点：•因素的重要性：选择对实验结果有重要影响的因素。

这些因素可能是预期的主要因素，也可能是预测不到的次要因素。

•因素的数量：选择适当数量的因素，以便在实验中进行操作和分析。

过多的因素会增加实验的复杂性，而过少的因素可能无法准确地研究相互作用。

•因素的水平：确定每个因素的水平，即每个因素可能的取值。

水平的选择应该充分考虑实际情况和研究目的。

2.2 表头的构建在确定因素后，需要构建交互作用正交表的表头。

表头是由因素和交互作用组成的，用于表示实验的设计和分析。

表头的构建需要考虑以下几个要点：•因素的编码：将每个因素编码为一个字母或数字，用于在表头中表示。

编码应该简洁明了，并且不容易混淆。

•表头的排列：将因素和交互作用按照一定的顺序排列在表头中。

一般来说，可以按照因素的重要性、先后顺序或者随机顺序进行排列。

•交互作用的表示：交互作用可以通过因素的组合来表示。

可以使用乘法表示交互作用，也可以使用其他符号或方法来表示。

交互作用的表示应该简洁明了，并且符合实验设计的要求。

2.3 表头的检验在设计表头之后，需要对表头进行检验，确保其满足交互作用正交表的要求。

交互作用正交表表头设计
【实用版】
目录
1.交互作用正交表的概述
2.交互作用正交表的表头设计原则
3.交互作用正交表的表头设计步骤
4.交互作用正交表的表头设计案例分析
5.交互作用正交表的表头设计在实际应用中的注意事项
正文
一、交互作用正交表的概述
交互作用正交表是一种用于分析多因素之间交互作用的实验设计方法，它能够在尽量少的试验次数下，获取充分的实验信息，从而提高实验效率。

在交互作用正交表中，表头是实验因素的表示，设计好表头对于实验结果的准确性和可靠性至关重要。

二、交互作用正交表的表头设计原则
1.表头应能清晰地区分各因素，避免混淆。

2.表头应尽可能简洁，以减少实验操作的复杂性。

3.表头应能反映实验的目的和需求。

三、交互作用正交表的表头设计步骤
1.确定实验因素：首先，需要明确实验中所涉及到的因素，这些因素可以是内部因素，也可以是外部因素。

2.确定因素水平：对于每个因素，需要确定其水平数量，以及每个水平的具体内容。

3.设计表头：根据因素和水平，设计出能够清晰表示因素和水平的表头。

四、交互作用正交表的表头设计案例分析
例如，一个三因素三水平的实验，因素 A、B、C 分别表示三种不同的处理，其水平分别为 1、2、3。

那么，其交互作用正交表的表头设计可以为：A1、A2、A3、B1、B2、B3、C1、C2、C3。

五、交互作用正交表的表头设计在实际应用中的注意事项
1.在设计表头时，应尽量避免使用容易混淆的符号或缩写。

2.如果实验因素有多个，应尽量将相关因素放在相邻的位置，以减少实验操作的错误。

交互作用正交表表头设计摘要：I.交互作用正交表的概念A.正交表的定义B.交互作用正交表的作用II.交互作用正交表表头设计的原则A.确定列数B.选择合适的行数C.设计列标题III.交互作用正交表表头设计的步骤A.确定列的类型B.确定列的顺序C.确定列的标签D.确定列的单位IV.交互作用正交表表头设计的实践A.列类型选择B.列顺序确定C.列标签设计D.列单位确定V.交互作用正交表表头设计的案例分析A.案例介绍B.列类型选择C.列顺序确定D.列标签设计E.列单位确定VI.交互作用正交表表头设计的优缺点分析A.优点B.缺点VII.总结正文：I.交互作用正交表的概念交互作用正交表是一种用于表示多个变量之间交互作用的表格。

在这种表格中，行表示不同的变量，列表示不同的交互作用。

每个单元格中的数值表示对应变量对交互作用的贡献程度。

正交表的定义是指一组按照一定规则排列的列，这些列之间互不相关，可以用来表示多个变量之间的交互作用。

交互作用正交表的作用主要体现在以下几点：1.降低计算复杂度：通过正交表，可以将复杂的计算问题简化为简单的矩阵乘法问题。

2.提高数据处理效率：正交表可以有效地减少数据处理的误差，提高数据处理效率。

3.便于数据分析：正交表将多个变量之间的交互作用清晰地展现出来，便于数据分析。

II.交互作用正交表表头设计的原则在进行交互作用正交表表头设计时，需要遵循以下原则：A.确定列数：列数的选择需要根据实际问题来确定。

一般来说，列数越多，表示变量之间的交互作用越复杂。

B.选择合适的行数：行数的选择需要根据列数来确定。

行数应该略大于列数，以保证正交表的填充性。

C.设计列标题：列标题应该简洁明了，能够准确地反映列所代表的交互作用。

III.交互作用正交表表头设计的步骤在进行交互作用正交表表头设计时，需要遵循以下步骤：A.确定列的类型：列的类型包括输入列、输出列和混合列。

根据实际问题，选择合适的列类型。

B.确定列的顺序：列的顺序应该按照从简单到复杂的顺序排列。

交互作用正交表表头设计交互作用正交表表头设计介绍在设计实验和研究过程中，交互作用正交表（orthogonal array）是一种有力的工具。

它可以帮助研究人员系统地设计和分析具有多个因素和水平的实验。

交互作用正交表表头设计是确定和选择适当因素的关键步骤，以确保实验设计的准确性和有效性。

本文将深入探讨交互作用正交表表头设计的各个方面，并分享我对这个主题的观点和理解。

1. 什么是交互作用正交表？交互作用正交表是一种有效和经济的实验设计工具，用于研究多个因素和水平之间的交互作用。

它可以帮助研究人员在有限的资源和时间内获得准确和可靠的实验结果。

交互作用正交表通过通过合理选择和组合因素水平，最大限度地减少试验次数，同时保证了对交互作用进行可靠的分析。

2. 为什么需要交互作用正交表表头设计？在实验设计和研究中，选择适当的因素和水平非常重要。

通过合理选择和设计，交互作用正交表表头设计可以提供以下好处：- 提高实验效率：交互作用正交表可以帮助研究人员在较少的试验次数下获得充分的信息和数据。

它通过选择适当的因素和水平组合，最大限度地减少试验次数并减少资源和时间成本。

- 识别和分析因素交互作用：交互作用正交表可以帮助研究人员识别和分析因素之间的交互作用。

通过分析因素之间的交互作用，可以洞察实验结果的本质，并深入探讨不同因素对实验结果的影响情况。

- 确保实验结果的可靠性：通过合理选择因素和水平的组合，交互作用正交表可以确保实验结果的可靠性和准确性。

它可以帮助研究人员排除噪声因素和随机变化的影响，从而提高实验结果的可重复性。

3. 如何进行交互作用正交表表头设计？进行交互作用正交表表头设计的关键步骤如下：步骤1：确定研究目标和问题在进行交互作用正交表表头设计之前，首先需要明确研究目标和问题。

明确的研究目标有助于选择合适的因素和水平，并确保实验设计的准确性和有效性。

步骤2：选择因素和水平在确定研究目标后，需要选择适当的因素和水平。

交互作用表交互作用表（Interaction Table）是一种流程图，通过该图可清晰地描述系统中不同元素之间的交互关系，特别适合于软件开发或系统设计领域。

以下是一个步骤来阐述如何绘制交互作用表。

第一步：明确系统元素在进行交互作用表的绘制之前，需要明确系统中的所有元素。

这些元素可能包括人、物、场所、过程等等，可以通过调研、文献查询、专家咨询等方式来确定。

例如，设计一款在线购物系统，系统涉及的元素可能包括用户、商家、产品、订单等。

第二步：确定元素之间的交互关系在明确了系统元素之后，需要分析这些元素之间的交互关系。

这些关系可以是双向的，也可以是单向的，可以是同步的，也可以是异步的。

例如，在设计在线购物系统时，用户通过浏览商家发布的产品来下订单，商家可以收到订单并处理，用户也可以取消订单等等。

第三步：绘制交互作用表在确定了系统元素之间的交互关系之后，就可以开始绘制交互作用表了。

在绘制过程中，可以使用UML等标准化建模语言，也可以使用Microsoft Visio等绘图工具。

例如，在设计在线购物系统时，可以绘制一个包含用户、商家、产品、订单等元素的交互作用表，展示它们之间的所有交互关系。

第四步：完善交互作用表在绘制完交互作用表之后，需要对其进行完善。

这包括清晰地标注每个元素以及它们之间的关系，确保表格易于理解并且准确无误。

例如，在设计在线购物系统时，需要在交互作用表中清晰地标注出每个用户、商家、产品、订单之间的交互关系，以及它们之间可能出现的问题和解决方案。

总之，交互作用表是软件开发或系统设计中非常重要的一种图形表示方式，它可以让开发人员和设计师更好地理解并且优化系统中各元素之间的交互关系，从而提高系统的质量和效率。

考察交互作用的表头设计试验如需考察因子间的交互作用，就必须选用附有交互作用列表的正交表来安排试验。

L8（27）的“两列间的交互表”如下（由正交表转录）：
在进抒表头设计时，减先把存在交互作用的两个冈子放到表头匕去*这时町以放在任意曲列上，警如现
在将因f A与B分別放在第1与第2列上’然后从变互作用农上査出这两列的交互作出列.现杳得第1, 2列的交互列为第3列，则在第3列上标以AXB，再将余下的因子分別枚在实他的空白列上，脅如把闵子C与D放在第4.7列t这症给出了表头设计；
这张附表是用以查出L8（27）任两列间的交互作用列列名的。

如L8（27）第1、2列的交互列，可由表中对角线上的（1）向右横看，同时在对角线上的（2）向上竖看，交叉处的数字“ 3”即为L8（27）第1、2列交互列的列名（即第3列）。

同法可查出第2、4列的交互列是第6列第3、7列的交互列是第4列，等等。

如若选用附交互作用列表的三水平正交表做试验，比加选用L8 （27），贝y其任两列的交互作用列为另外的两列。

如欲求L27（213）第1、2列的交互列，则可由L27 （213）的“两列间的交互列表”查出是第3列和第4列。

同法可查出第5、6列的交互列是第1列和第7列
二水平的正交表任两列的交列作用列为1列并非偶然.这是因为两个二
水平因于的交互作用的自由度为1,而二水平正交表每列的自由度也恰好等于1 （自由度等于该列水平数减1）的缘故。

三水平的正交表，其任两列的交互列为另外两列是因为两个三水平因子的交互作用的自由度为4,而三水平正交表的每一列的自由度为2,因此4个自由度应占正交表的两列。

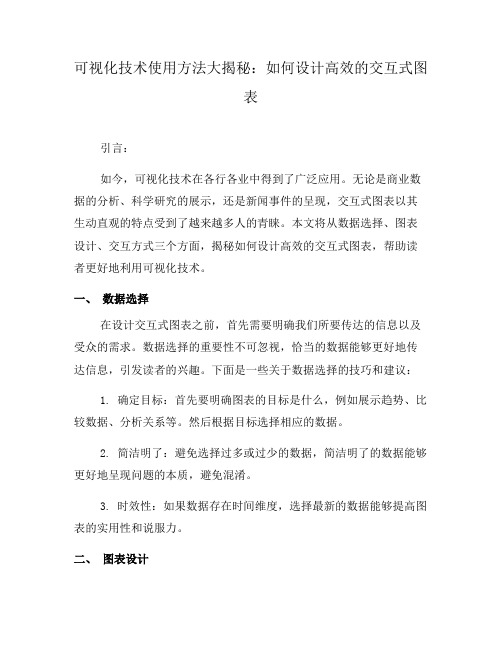

可视化技术使用方法大揭秘：如何设计高效的交互式图表引言：如今，可视化技术在各行各业中得到了广泛应用。

无论是商业数据的分析、科学研究的展示，还是新闻事件的呈现，交互式图表以其生动直观的特点受到了越来越多人的青睐。

本文将从数据选择、图表设计、交互方式三个方面，揭秘如何设计高效的交互式图表，帮助读者更好地利用可视化技术。

一、数据选择在设计交互式图表之前，首先需要明确我们所要传达的信息以及受众的需求。

数据选择的重要性不可忽视，恰当的数据能够更好地传达信息，引发读者的兴趣。

下面是一些关于数据选择的技巧和建议：1. 确定目标：首先要明确图表的目标是什么，例如展示趋势、比较数据、分析关系等。

然后根据目标选择相应的数据。

2. 简洁明了：避免选择过多或过少的数据，简洁明了的数据能够更好地呈现问题的本质，避免混淆。

3. 时效性：如果数据存在时间维度，选择最新的数据能够提高图表的实用性和说服力。

二、图表设计在选择数据后，接下来是进行图表设计，设计出符合目标和受众需求的图表。

一个好的图表应该是易读、美观、有吸引力的。

以下是一些建议和技巧：1. 刻度选择：在选择刻度时，应尽量保证刻度清晰，让读者容易理解。

最好使用等距离刻度和整数刻度。

2. 颜色搭配：颜色搭配对于图表的可读性和美观性至关重要。

应尽量避免过于鲜艳或过于暗淡的颜色，选择适合主题的颜色搭配。

3. 图表类型：根据所要传达的信息和数据类型选择合适的图表类型。

例如，如果要比较不同类别的数据，可以选择柱状图；如果要显示趋势，可以选择折线图。

三、交互方式交互式图表的设计最大的特点就是可以让读者参与其中，主动探索数据的含义。

下面是一些关于交互方式的建议和技巧：1. 鼠标悬停：通过鼠标悬停可以显示数据的详细信息，读者可以立即获取感兴趣数据的具体数值。

2. 过滤和排序：提供过滤和排序功能可以帮助读者更好地理解数据。

例如，通过选择特定的条件对数据进行过滤，或者通过点击表头对数据进行排序。
