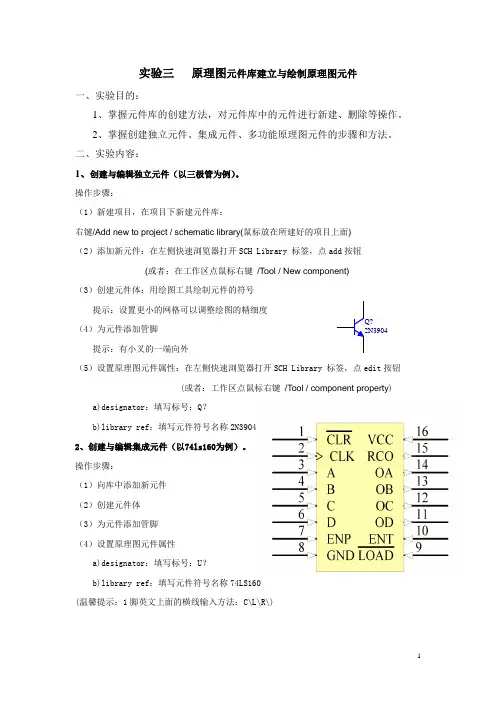

实验三原理图元件库建立与绘制原理图元件一、实验目的：1、掌握元件库的创建方法，对元件库中的元件进行新建、删除等操作。
2、掌握创建独立元件、集成元件、多功能原理图元件的步骤和方法。
二、实验内容：1、创建与编辑独立元件（以三极管为例）。
操作步骤：（1）新建项目，在项目下新建元件库：右键/Add new to project / schematic library(鼠标放在所建好的项目上面)（2）添加新元件：在左侧快速浏览器打开SCH Library 标签，点add按钮(或者：在工作区点鼠标右键/Tool / New component)（3）创建元件体：用绘图工具绘制元件的符号（4）为元件添加管脚提示：有小叉的一端向外（5）设置原理图元件属性：在左侧快速浏览器打开SCH Library 标签，点edit按钮(或者：工作区点鼠标右键/Tool / component property)a)designator：填写标号：Q？b)library ref：填写元件符号名称2N39042、创建与编辑集成元件（以74ls160为例）。
操作步骤：（1）向库中添加新元件（2）创建元件体（3）为元件添加管脚（4）设置原理图元件属性a)designator：填写标号：U？b)library ref：填写元件符号名称74LS160(温馨提示：1脚英文上面的横线输入方法：C\L\R\)3、创建含有子部件的元件（以两输入与门芯片74F08为例）操作步骤： （1）向库中添加新元件 （2）创建元件partAa)画元件体：与门符号 b)添加三个管脚 （3）新建partB 、C 、D ：同步骤（2）的方法 (4)添加隐藏管脚： 7（GND ）；14（VCC ） （5）设置原理图元件属性a)designator ：填写标号：U ？b)library ref ：填写元件符号名称74F084、在原理图库里创建元件74LS112。
步骤同上（略）。

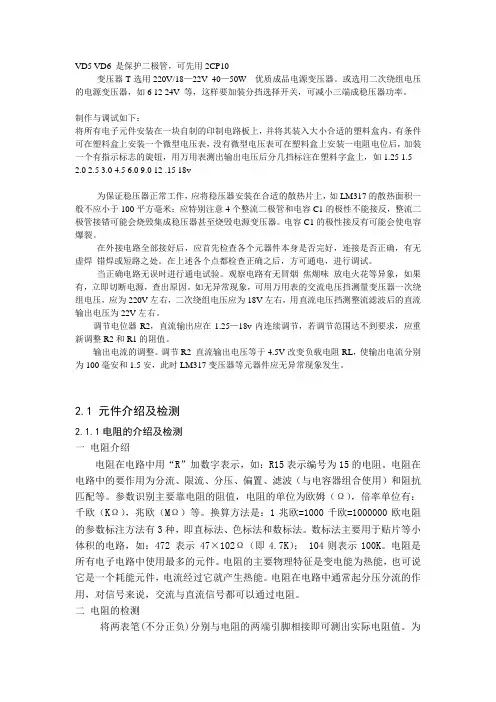

VD5 VD6 是保护二极管，可先用2CP10变压器T选用220V/18—22V 40—50W 优质成品电源变压器。
或选用二次绕组电压的电源变压器，如6 12 24V 等，这样要加装分挡选择开关，可减小三端成稳压器功率。
制作与调试如下：将所有电子元件安装在一块自制的印制电路板上，并将其装入大小合适的塑料盒内，有条件可在塑料盒上安装一个微型电压表，没有微型电压表可在塑料盒上安装一电阻电位后，加装一个有指示标志的旋钮，用万用表测出输出电压后分几挡标注在塑料字盒上，如1.25 1.5 2.0 2.5 3.0 4.5 6.0 9.0 12 .15 18v为保证稳压器正常工作，应将稳压器安装在合适的散热片上，如LM317的散热面积一般不应小于100平方毫米；应特别注意4个整流二极管和电容C1的极性不能接反，整流二极管接错可能会烧毁集成稳压器甚至烧毁电源变压器。
电容C1的极性接反有可能会使电容爆裂。
在外接电路全部接好后，应首先检查各个元器件本身是否完好，连接是否正确，有无虚焊错焊或短路之处。
在上述各个点都检查正确之后，方可通电，进行调试。
当正确电路无误时进行通电试验。
观察电路有无冒烟焦煳味放电火花等异象，如果有，立即切断电源，查出原因。
如无异常现象，可用万用表的交流电压挡测量变压器一次绕组电压，应为220V左右，二次绕组电压应为18V左右，用直流电压挡测整流滤波后的直流输出电压为22V左右。
调节电位器R2，直流输出应在1.25—18v内连续调节，若调节范围达不到要求，应重新调整R2和R1的阻值。
输出电流的调整。
调节R2 直流输出电压等于4.5V改变负载电阻RL，使输出电流分别为100毫安和1.5安，此时LM317变压器等元器件应无异常现象发生。
2.1 元件介绍及检测2.1.1电阻的介绍及检测一电阻介绍电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。
电阻在电路中的要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

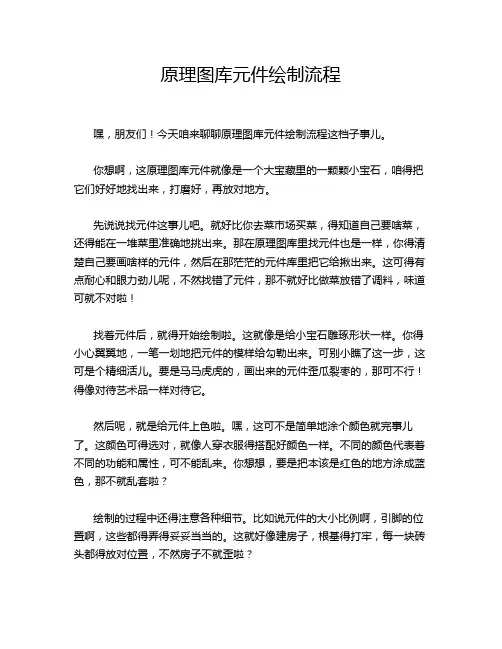

原理图库元件绘制流程嘿，朋友们！今天咱来聊聊原理图库元件绘制流程这档子事儿。
你想啊，这原理图库元件就像是一个大宝藏里的一颗颗小宝石，咱得把它们好好地找出来，打磨好，再放对地方。
先说说找元件这事儿吧。
就好比你去菜市场买菜，得知道自己要啥菜，还得能在一堆菜里准确地挑出来。
那在原理图库里找元件也是一样，你得清楚自己要画啥样的元件，然后在那茫茫的元件库里把它给揪出来。
这可得有点耐心和眼力劲儿呢，不然找错了元件，那不就好比做菜放错了调料，味道可就不对啦！找着元件后，就得开始绘制啦。
这就像是给小宝石雕琢形状一样。
你得小心翼翼地，一笔一划地把元件的模样给勾勒出来。
可别小瞧了这一步，这可是个精细活儿。
要是马马虎虎的，画出来的元件歪瓜裂枣的，那可不行！得像对待艺术品一样对待它。
然后呢，就是给元件上色啦。
嘿，这可不是简单地涂个颜色就完事儿了。
这颜色可得选对，就像人穿衣服得搭配好颜色一样。
不同的颜色代表着不同的功能和属性，可不能乱来。
你想想，要是把本该是红色的地方涂成蓝色，那不就乱套啦？绘制的过程中还得注意各种细节。
比如说元件的大小比例啊，引脚的位置啊，这些都得弄得妥妥当当的。
这就好像建房子，根基得打牢，每一块砖头都得放对位置，不然房子不就歪啦？等元件绘制好了，还得检查检查。
就跟你写完作业要检查一遍一样，看看有没有遗漏的地方，有没有画错的地方。
这时候就得瞪大眼睛，仔细瞧啦。
要是有问题没发现，到时候用起来出了岔子，那可就麻烦咯！总之啊，原理图库元件绘制流程可不像看起来那么简单。
这得靠咱的细心、耐心和用心。
你说是不是？咱可不能小瞧了这事儿，它可是咱电子设计的基础呢！只有把这基础打牢了，咱才能盖出漂亮的电子大厦呀！大家可得加油哦，别嫌麻烦，别嫌累，等你画出完美的元件，那成就感，啧啧，别提多棒啦！。

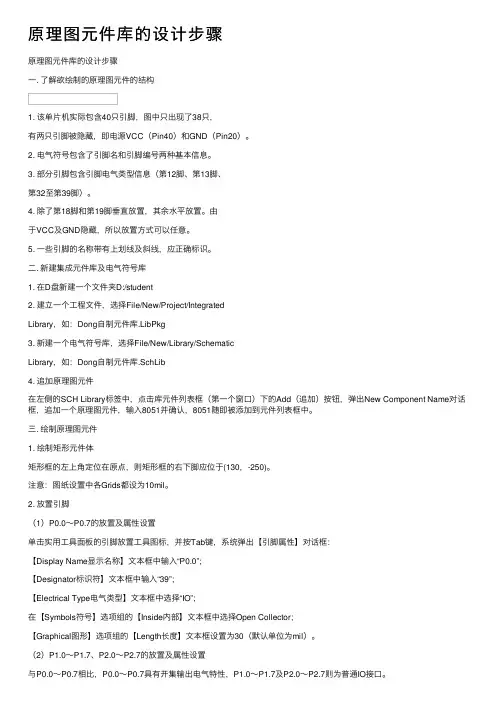

原理图元件库的设计步骤原理图元件库的设计步骤⼀. 了解欲绘制的原理图元件的结构1. 该单⽚机实际包含40只引脚，图中只出现了38只，有两只引脚被隐藏，即电源VCC（Pin40）和GND（Pin20）。
2. 电⽓符号包含了引脚名和引脚编号两种基本信息。
3. 部分引脚包含引脚电⽓类型信息（第12脚、第13脚、第32⾄第39脚）。
4. 除了第18脚和第19脚垂直放置，其余⽔平放置。
由于VCC及GND隐藏，所以放置⽅式可以任意。
5. ⼀些引脚的名称带有上划线及斜线，应正确标识。
⼆. 新建集成元件库及电⽓符号库1. 在D盘新建⼀个⽂件夹D:/student2. 建⽴⼀个⼯程⽂件，选择File/New/Project/IntegratedLibrary，如：Dong⾃制元件库.LibPkg3. 新建⼀个电⽓符号库，选择File/New/Library/SchematicLibrary，如：Dong⾃制元件库.SchLib4. 追加原理图元件在左侧的SCH Library标签中，点击库元件列表框（第⼀个窗⼝）下的Add（追加）按钮，弹出New Component Name对话框，追加⼀个原理图元件，输⼊8051并确认，8051随即被添加到元件列表框中。
三. 绘制原理图元件1. 绘制矩形元件体矩形框的左上⾓定位在原点，则矩形框的右下脚应位于(130，-250)。
注意：图纸设置中各Grids都设为10mil。
2. 放置引脚（1）P0.0～P0.7的放置及属性设置单击实⽤⼯具⾯板的引脚放置⼯具图标，并按Tab键，系统弹出【引脚属性】对话框：【Display Name显⽰名称】⽂本框中输⼊“P0.0”;【Designator标识符】⽂本框中输⼊“39”；【Electrical Type电⽓类型】⽂本框中选择“IO”；在【Symbols符号】选项组的【Inside内部】⽂本框中选择Open Collector；【Graphical图形】选项组的【Length长度】⽂本框设置为30（默认单位为mil）。

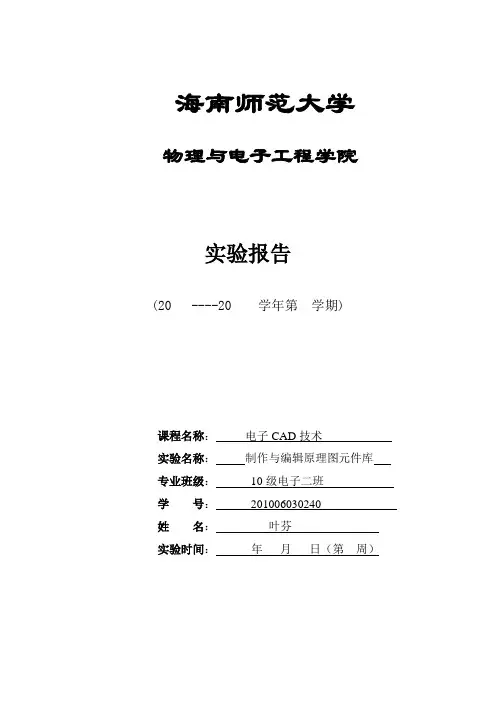

海南师范大学物理与电子工程学院实验报告(20 ----20 学年第学期)课程名称：电子CAD技术实验名称：制作与编辑原理图元件库专业班级：10级电子二班学号：201006030240姓名：叶芬实验时间：年月日（第周）实验室名称：学时数：节注：报告内容根据具体实验课程或实验项目的要求确定，一般包括实验目的、实验仪器、原理摘要、数据记录及结果分析等。
如纸张不够请自行加纸。
实验目的1、熟悉元件库管理；2、掌握元件编辑器的使用；3、熟练掌握原理图元件库的创建、新元件的制作二、实验内容虽然在Altium Designer Winter09提供了丰富的元器件库，但在设计过程中，仍然会发生在元器件库中找不到需要的元器件。
因此，可以利用元器件的绘图工具及IEEE符号工具创建元器件，并添加到元器件库中。
1、利用元件库编辑器提供的制作工具，分别绘制图4-1的元件，并将它保存在“混杂元器件.SchLib”元件名：2SC1815元件名：Res4元件名：PS2-6PIN LCD-8X2图4-1混杂元器件2、利用元件库编辑器提供的制作工具，分别绘制（创建）单片机AT89S51和运放LF347BN芯片，如图4-2和图4-3所示。
并将它保存在“常用集成电路.SchLib”元件库中。
图4-2 AT89S51Part A Part B Part C Part D图4-3 LF347BN三、实验步骤1、在Altium Designer Winter09中，新建工程并保存工程为“常用元器件.PrjPCB”。
然后执行【文件】→【库】→【原理图库】命令，创建“混杂元器件.SchLib”原理图元件库，并在该库中制作2SC1815，CAP 2，Res4，PS2-6PIN 和LCD-8X2等元件。
2、用同样的方法建立一个“常用集成电路.SchLib”库，并在该库中分别制作AT89S51和LF347BN两个元件。
3、保存已绘制好的元件。
4、生成元器件报表。

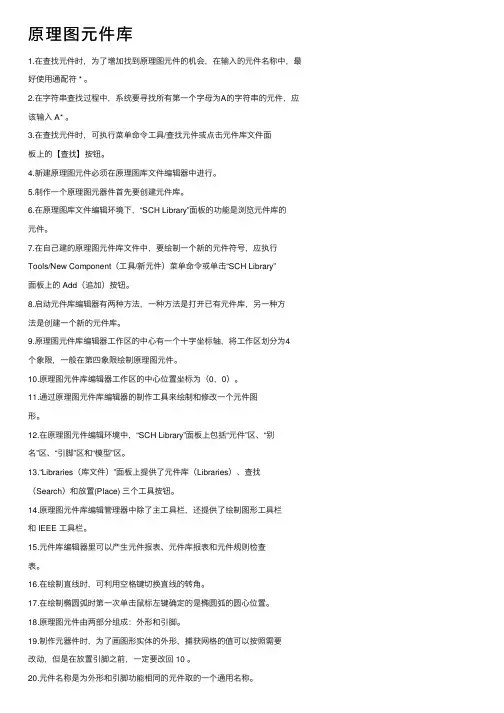

原理图元件库1.在查找元件时，为了增加找到原理图元件的机会，在输⼊的元件名称中，最好使⽤通配符 * 。
2.在字符串查找过程中，系统要寻找所有第⼀个字母为A的字符串的元件，应该输⼊ A* 。
3.在查找元件时，可执⾏菜单命令⼯具/查找元件或点击元件库⽂件⾯板上的【查找】按钮。
4.新建原理图元件必须在原理图库⽂件编辑器中进⾏。
5.制作⼀个原理图元器件⾸先要创建元件库。
6.在原理图库⽂件编辑环境下，“SCH Library”⾯板的功能是浏览元件库的元件。
7.在⾃⼰建的原理图元件库⽂件中，要绘制⼀个新的元件符号，应执⾏Tools/New Component（⼯具/新元件）菜单命令或单击“SCH Library”⾯板上的 Add（追加）按钮。
8.启动元件库编辑器有两种⽅法，⼀种⽅法是打开已有元件库，另⼀种⽅法是创建⼀个新的元件库。
9.原理图元件库编辑器⼯作区的中⼼有⼀个⼗字坐标轴，将⼯作区划分为4个象限，⼀般在第四象限绘制原理图元件。
10.原理图元件库编辑器⼯作区的中⼼位置坐标为（0，0）。
11.通过原理图元件库编辑器的制作⼯具来绘制和修改⼀个元件图形。
12.在原理图元件编辑环境中，“SCH Library”⾯板上包括“元件”区、“别名”区、“引脚”区和“模型”区。
13.“Libraries（库⽂件）”⾯板上提供了元件库（Libraries）、查找（Search）和放置(Place) 三个⼯具按钮。
14.原理图元件库编辑管理器中除了主⼯具栏，还提供了绘制图形⼯具栏和 IEEE ⼯具栏。
15.元件库编辑器⾥可以产⽣元件报表、元件库报表和元件规则检查表。
16.在绘制直线时，可利⽤空格键切换直线的转⾓。
17.在绘制椭圆弧时第⼀次单击⿏标左键确定的是椭圆弧的圆⼼位置。
18.原理图元件由两部分组成：外形和引脚。
19.制作元器件时，为了画图形实体的外形，捕获⽹格的值可以按照需要改动，但是在放置引脚之前，⼀定要改回 10 。
Altium Designer summer 09实验指导目录实验一原理图设计基础 (1)实验二电路原理图设计进阶 (6)实验三绘制原理图元件库 (9)实验四印刷电路板设计 (15)实验一原理图设计基础一．实验目的1.认识Altium Designer 09窗口界面2.熟悉原理图设计环境3.熟悉原理图设计步骤和方法4.掌握原理图元件库的使用二．实验内容绘制单片机基本应用电路原理图三．实验步骤1．新建项目文件1）执行菜单命令【文件】→【新建】→【项目】→【PCB 工程】，执行完后在Project 工作面板中将出现如图1-1所示项目文件。
2）执行菜单命令【文件】→【保存工程】，弹出保存路径菜单，确定保存路径和输入项目文件名为“单片机基本应用电路”保存。
如图1-2所示。
图1-1 新建项目文件图1-2 保存项目文件2．新建原理图文件执行菜单【文件】→【新建】→【原理图】，在Project工作面板的项目文件下新建一个原理图文件Sheet1.Schdoc，保存为“单管放大电路.Schdoc”保存后效果如图1-3所示。
图1-3 新建并命名原理图文件图1-4 原理图图纸设置对话框3．原理图图纸设置执行菜单【设计】→【文档选项】，弹出【文档选项】对话框。
如图1-4所示，图纸类型设置为A4，显示标准标题栏，可视栅格、捕捉栅格均设置为10，电气栅格设置为4。
4．装载原理图元件库电路中所包含的元件类型有：电阻、电容、三极管。
这些常用的元件在集成库MiscellaneousDevices.IntLib中都可以找到。
默认情况下，创建原理图文件时，该库会自动加载，若在库列表中无此元件库，可通过下面方法加载。
在Libraries工作面板上单击【库…】,弹出如图1-5所示对话框。
单击选项下方【添加库】按钮，选择添加Miscellaneous Devices.IntLib，单击打开添加库完成，如图6所示。
图5 添加元件库图6 添加Miscellaneous Devices.IntLib 5．放置调整元件1）在Miscellaneous Devices.IntLib中，在元件库中查找电阻如图1-7所示。
原理图元件的绘制与实践应用1. 引言在电子工程领域，原理图是一种图形化表示电路连接和功能的工具。
原理图中的元件是电路设计的核心，正确的绘制和使用原理图元件对于电路的可靠性和稳定性至关重要。
本文将介绍原理图元件的绘制和实践应用，以帮助读者更好地理解并运用原理图元件。
2. 原理图元件的绘制在绘制原理图元件之前，需要了解元件的基本结构和特点。
常见的原理图元件包括电源、电阻、电容、电感、二极管、三极管等。
以下为这些元件的绘制方法：•电源：电源元件通常用直线表示，标注正负极性，并加上电压值。
•电阻：电阻元件用矩形表示，矩形内部标注阻值，并根据需要标注端子。
•电容：电容元件用两个平行的细线表示，线与线之间标注电容值，并根据需要标注极性。
•电感：电感元件用卷线表示，标注电感值，并根据需要标注端子。
•二极管：二极管元件用箭头指向一个竖线表示，箭头方向表示电流流向，并根据需要标注极性。
•三极管：三极管元件用箭头指向三个有标号的线表示，箭头方向表示电流流向，并根据需要标注极性和引脚号。
3. 原理图元件的实践应用原理图元件不仅仅是电路设计中的图形表示，更是电路中功能的实际体现。
下面将介绍原理图元件的几个实践应用。
3.1. 电源的设计与选择在电路设计中，电源是最基本的部分。
选择合适的电源对电路的正常工作至关重要。
常见的电源有直流电源、交流电源和电池等。
在原理图中，电源元件会标注明确的电压值和极性，需要根据实际需求选择电源。
3.2. 电阻的串并联计算电阻是电子电路中常见的元件。
在电路设计中，经常需要进行电阻的串并联计算。
在原理图中，电阻元件会标注明确的阻值，根据串并联电阻的计算公式，可以得到电路中实际的阻抗数值。
3.3. 电容的充放电过程电容也是电子电路中常见的元件。
电容可以储存电荷，并在需要的时候释放电荷。
在原理图中，电容元件会标注明确的电容值和极性，可以根据电容的充放电过程设计电路的工作方式。
3.4. 二极管的整流效果二极管是电子电路中常见的元件。
