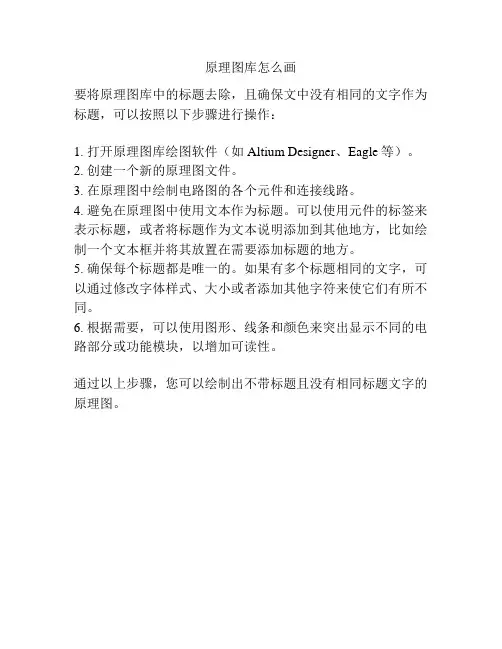

原理图库怎么画
要将原理图库中的标题去除，且确保文中没有相同的文字作为标题，可以按照以下步骤进行操作：
1. 打开原理图库绘图软件（如Altium Designer、Eagle等）。
2. 创建一个新的原理图文件。
3. 在原理图中绘制电路图的各个元件和连接线路。
4. 避免在原理图中使用文本作为标题。
可以使用元件的标签来表示标题，或者将标题作为文本说明添加到其他地方，比如绘制一个文本框并将其放置在需要添加标题的地方。
5. 确保每个标题都是唯一的。
如果有多个标题相同的文字，可以通过修改字体样式、大小或者添加其他字符来使它们有所不同。
6. 根据需要，可以使用图形、线条和颜色来突出显示不同的电路部分或功能模块，以增加可读性。
通过以上步骤，您可以绘制出不带标题且没有相同标题文字的原理图。
原理图绘制步骤
1. 打开绘图软件，创建一个新文档或选择一个已有的文档。
2. 确定需要绘制的电路图的元件和连接方式。
3. 在绘图软件的工具栏中选择合适的元件图形，如电阻、电容、电感、晶体管等。
4. 先画出电路图中的主要元件，按照电路的连接顺序逐步添加。
5. 对每个元件进行标注，如电阻的阻值、电容的容值、晶体管的型号等。
6. 使用连接线将元件连接起来，注意按照电路正确的连接方式进行连接。
7. 为了增加可读性，可以为连接线添加箭头、标记电压节点等。
8. 检查电路图是否准确，并进行必要的修改和调整。
9. 添加电源、接地符号和其他辅助元件。
10. 完成电路图绘制后，保存文件并根据需要进行打印或导出。

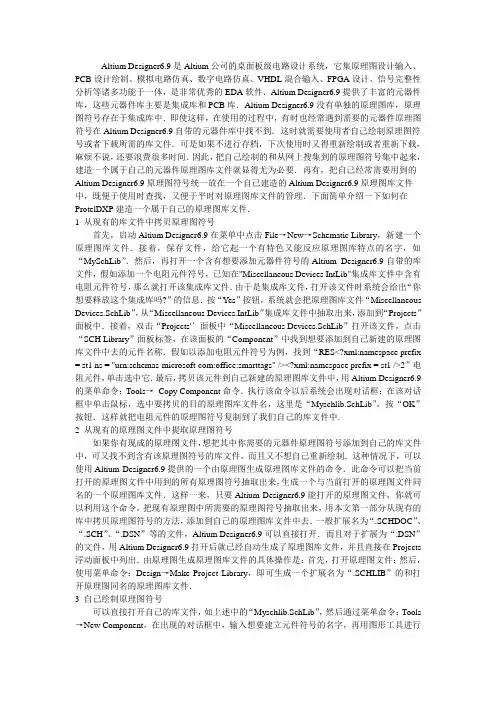

Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" /><?xml:namespace prefix = st1 />2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects 浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools →New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a) 新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b) 在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c) 用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d) 用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。
原理图的绘制过程绘制原理图的过程分为以下几个步骤：1. 收集资料和准备：在绘制原理图之前，收集所需的相关资料和信息，并确保对待绘制的电路或系统有足够的了解。
准备好绘图所需的工具和软件。
2. 绘制图框：使用绘图软件或者手工绘图工具，在绘图纸上绘制一个图框。
图框用于规范原理图的尺寸和位置，并为电路提供一个边界。
3. 选择符号库：根据需要绘制的电路类型，选择相应的符号库。
符号库中包含了各种电子元器件和符号的图形表示。
4. 绘制电子元器件：从选定的符号库中选择合适的符号，根据电路的连接方式，将元器件符号绘制在图框内。
每个元器件符号应该标明其名称和数值，以及与其他元器件的连接方式。
5. 连接元器件：使用直线或曲线工具，将各个元器件之间的连接线绘制出来。
连接线应该清晰可见，并且准确地表示元器件之间的连接关系。
连接线的交叉点应该使用适当的连接点表示。
6. 添加标识和注解：根据需要，在原理图上添加必要的标识和注解。
标识可以包括电路名称、供电电源、地线等。
注解可以包括电路的特性、工作原理等相关说明信息。
7. 优化布局：对于较复杂的原理图，可以对电子元器件进行优化布局，以便更清晰地展示电路的结构和工作方式。
可以调整元器件的位置和连接线的走向，使得原理图更易于理解和阅读。
8. 检查和修改：在绘制完成后，对原理图进行仔细的检查和修改。
检查电子元器件的连接是否正确、标识和注解是否清晰等。
如果发现问题，及时进行修改和调整。
9. 导出和保存：完成绘制后，将原理图导出为常见的图像文件格式，如PNG、JPEG等，以便在其他软件中使用或打印出来。
同时，将原理图保存为源文件，以便在需要的时候进行修改和编辑。
1.简述创建原理图元件库的步骤答：创建一个新的原理图库文件，新建一个元件绘制元件外形，添加引脚，设置元件属性2.简述protel DXP的文档分类及文件管理机制答: 1.PCB项目文档（*.PrjPcb）PCB文档（*.pcbdoc或.pcb）原理图文档（*.schdoc或.sch）原理图库文档（*.schlib或*.lib）PCB封装库文档（*.pcblib 或*.lib）网络列表（*.net）混合信号仿真文件（*.mdl或*.nsx）CAM文件（*.cam）输出报表（*.rep）2.FPGA项目文档(*.PrjFpg) VHDL文档VHDL库文档3.原理图绘制过程答：1.建立工程，添加原理图文件2.设置图纸尺寸和版面及工作环境3.加载元件库4.放置元件，编辑元件属性5.连接电路6.生成网络表存盘4. Line和wire的区别答：Line画线没有电气连接属性，wire画的线有电气属性，相当于导线Line起说明作用，可以放置在任何地方，wire起连接作用，只能放在导线上或元件引脚末端5. 简述net lable与text string的区别答：网络标签用来为电气对象分配网络名称，在没有实际连线的情况下可以通过用来将多个信号线连接起来，它只能放在导线上或元件引脚末端.文本字符串不具有电气特性，可以放置到任何地方，起说明作用6. 简述下一层原理图的用途及绘制方法，并简述其中一种方法的绘制过程答：用途及绘制方法：设计比较复杂的电路自顶向下的层次电路设计自底向上的层次电路设计自顶向下：1.先设计包含子图符号的父图2.由父图中各个子图创建与之相应的子图过程：创建PCB设计项目创建父图文档由子图符号创建子图自底向上：1.先设计各功能子图2.再创建空的父图3.最后根据各个子图在空的父图中放置子图4.相应的子图符号过程：创建PCB设计项目创建功能子图设计父图7. 网络表有几种生成方法？最常用的是哪几种？答：原理图生成PCB文档生成直接编辑最常用的：原理图生成8. 举例说明网络表的格式，包括元件生成和网络定义答：元件声明网络定义【元件声明开始（网络定义开始R1 元件标识（Designatoer）Vc 网络名称VR5 元件封装（Footprint）C4—2元件标识—引脚33K 元件标注（comment））网络定义结束】元件声明结束9. 元件封装分几类？含义答：针脚式：焊点导孔贯穿整个线路板，其焊盘的板层属性是多层表面粘贴式：焊盘只限于表面板层，焊盘的属性是顶层或底层元件封装是指实际的电子元器件或集成电路的外形尺寸，管脚的直径及管脚的距离等，它使元件引脚和印制电路板上的焊盘一致。
Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" /><?xml:namespace prefix = st1 />2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects 浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools →New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a) 新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b) 在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c) 用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d) 用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。
