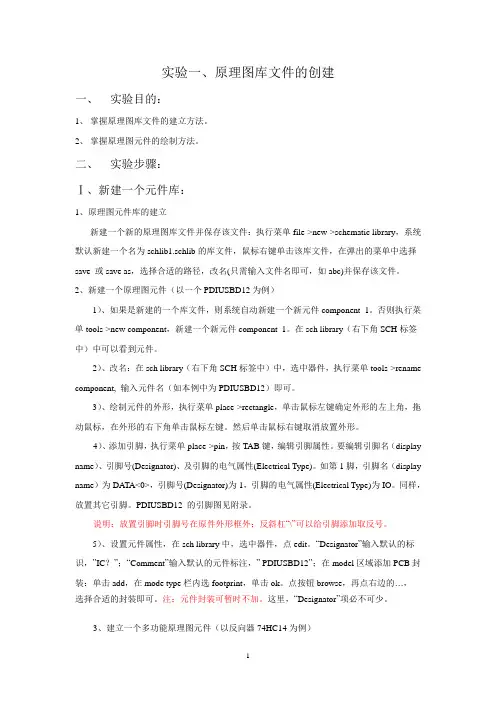

实验一、原理图库文件的创建一、实验目的：1、掌握原理图库文件的建立方法。
2、掌握原理图元件的绘制方法。
二、实验步骤：Ⅰ、新建一个元件库：1、原理图元件库的建立新建一个新的原理图库文件并保存该文件：执行菜单file->new->schematic library，系统默认新建一个名为schlib1.schlib的库文件，鼠标右键单击该库文件，在弹出的菜单中选择save 或save as，选择合适的路径，改名(只需输入文件名即可，如abc)并保存该文件。
2、新建一个原理图元件（以一个PDIUSBD12为例）1）、如果是新建的一个库文件，则系统自动新建一个新元件component_1。
否则执行菜单tools->new component，新建一个新元件component_1。
在sch library（右下角SCH标签中）中可以看到元件。
2）、改名：在sch library（右下角SCH标签中）中，选中器件，执行菜单tools->rename component, 输入元件名（如本例中为PDIUSBD12）即可。
3）、绘制元件的外形，执行菜单place->rectangle，单击鼠标左键确定外形的左上角，拖动鼠标，在外形的右下角单击鼠标左键。
然后单击鼠标右键取消放置外形。
4）、添加引脚，执行菜单place->pin，按TAB键，编辑引脚属性。
要编辑引脚名（display name）、引脚号(Designator)、及引脚的电气属性(Electrical Type)。
如第1脚，引脚名（display name）为DA TA<0>，引脚号(Designator)为1，引脚的电气属性(Electrical Type)为IO。
同样，放置其它引脚。
PDIUSBD12 的引脚图见附录。
说明：放置引脚时引脚号在原件外形框外；反斜杠“\”可以给引脚添加取反号。
5）、设置元件属性，在sch library中，选中器件，点edit。

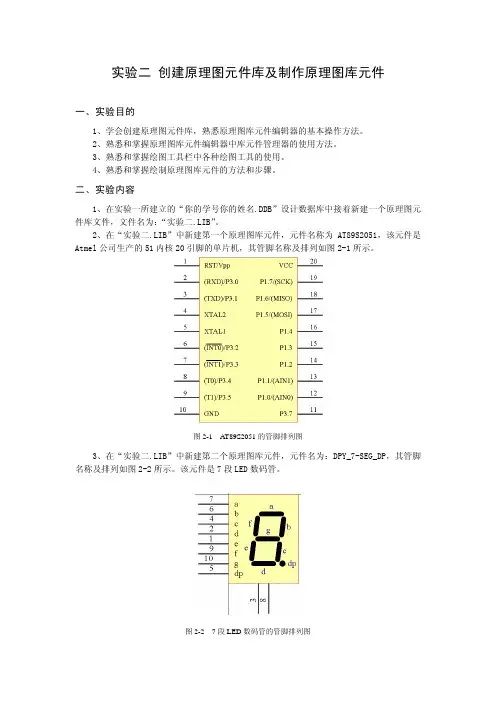

实验二 创建原理图元件库及制作原理图库元件一、实验目的1、学会创建原理图元件库，熟悉原理图库元件编辑器的基本操作方法。
2、熟悉和掌握原理图库元件编辑器中库元件管理器的使用方法。
3、熟悉和掌握绘图工具栏中各种绘图工具的使用。
4、熟悉和掌握绘制原理图库元件的方法和步骤。
二、实验内容1、在实验一所建立的“你的学号你的姓名.DDB”设计数据库中接着新建一个原理图元件库文件，文件名为：“实验二.LIB”。
2、在“实验二.LIB”中新建第一个原理图库元件，元件名称为AT89S2051，该元件是Atmel公司生产的51内核20引脚的单片机，其管脚名称及排列如图2-1所示。
图2-1 AT89S2051的管脚排列图3、在“实验二.LIB”中新建第二个原理图库元件，元件名为：DPY_7-SEG_DP，其管脚名称及排列如图2-2所示。
该元件是7段LED数码管。
图2-2 7段LED数码管的管脚排列图三、实验步骤1、打开自己的设计数据库文件。
首先，打开你自己的实验文件夹。
然后，双击你自己的DDB设计数据库文件，打开设计数据库。
如图2-3所示。
（a） （b）（c）图2-3 打开设计数据库步骤2、建立原理图库文件。
单击【File】→【New…】菜单或在设计管理器中先单击“Documents”文件夹，然后在打开的列表工作区的空白处单击鼠标右键，在弹出的快捷菜单中选择【New…】菜单。
弹出新建文档对话框。
选择图标 ，即“Schematic Library Document”文件类型，然后单击“OK”按钮。
即新建一个原理图库文件，如图2-4所示。
默认的文件名是Schlib1.Lib。
图2-4 新建原理图库文件3、文件改名，将“Schlib1.Lib”改为“实验二.Lib”。
具体操作步骤如下。
首先，将鼠标放在工作区域上方的“Schlib1.Lib”标签上，然后单击鼠标右键，在弹出的快捷菜单中选择【Close】菜单，在弹出的“Confirm”对话框中，单击“Yes”按钮，保存改变。

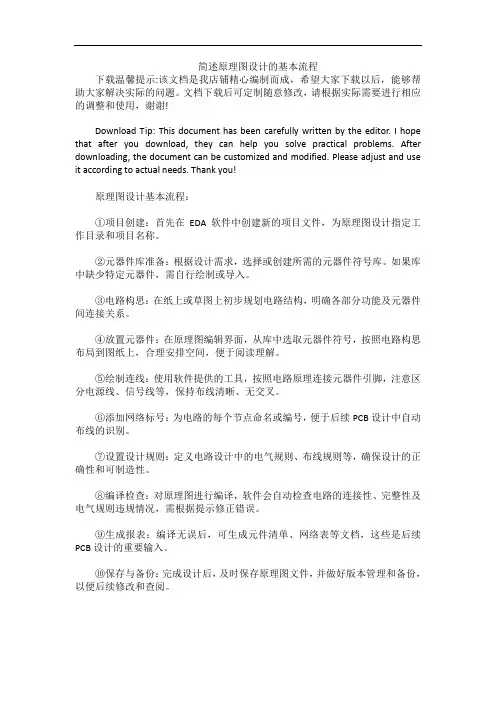

简述原理图设计的基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!原理图设计基本流程：①项目创建：首先在EDA软件中创建新的项目文件，为原理图设计指定工作目录和项目名称。
②元器件库准备：根据设计需求，选择或创建所需的元器件符号库。
如果库中缺少特定元器件，需自行绘制或导入。
③电路构思：在纸上或草图上初步规划电路结构，明确各部分功能及元器件间连接关系。
④放置元器件：在原理图编辑界面，从库中选取元器件符号，按照电路构思布局到图纸上，合理安排空间，便于阅读理解。
⑤绘制连线：使用软件提供的工具，按照电路原理连接元器件引脚，注意区分电源线、信号线等，保持布线清晰、无交叉。
⑥添加网络标号：为电路的每个节点命名或编号，便于后续PCB设计中自动布线的识别。
⑦设置设计规则：定义电路设计中的电气规则、布线规则等，确保设计的正确性和可制造性。
⑧编译检查：对原理图进行编译，软件会自动检查电路的连接性、完整性及电气规则违规情况，需根据提示修正错误。
⑨生成报表：编译无误后，可生成元件清单、网络表等文档，这些是后续PCB设计的重要输入。
⑩保存与备份：完成设计后，及时保存原理图文件，并做好版本管理和备份，以便后续修改和查阅。
