SCADA(电力监控)系统介绍

SCADA (Supervisory Control And Data Acquisition)系统即数据采集和监控系统，它是电网调度自动化系统的基础和核心，负责采集和处理电力系统运行中的各种实时和非实时数据，是电网调度中心各种应用软件主要的数据来源。

SCADA 系统包括实时数据采集、数据通信、SCADA 系统支撑平台、前置子系统、后台子系统等。

数据采集包括反映物理过程特征的数据的产生，数据发送、接收和数据处理；监视控制不仅包括对物理过程的直接控制，还包括管理性控制，只下发调控指令，由厂站端或者下级调度人工调控。

通常数据采集装置和控制装置安放在厂站端，与主站端监控系统并不在一起，所以要实现数据采集和直接控制功能需要双向数据通信，普通认为数据采集是信号上行的通信，而直接控制是信号下行的通信。

一个 SCADA 系统通常由一个主站和多个子站(远方终端装置 RTU 或者变电站综合自动化系统) 组成。

主站通常在调度控制中心 (主站端) ，子站安装在变电站或者发电厂(厂站端) ，主站通过远动通道或者广域网实现与子站的通信，完成数据采集和监视控制。

国分为五级调度，主站除接收子站信息，还以数据通信方式接受从下级调度控制中心主站转发来的信息，又向上级调度控制中心主站转发本站的信息。

厂站端是 SCADA 系统的实时数据源，又是进行控制的目的地。

SCADA 所采集的数据包括摹拟量测量 (又称为“遥测”)，状态测点 (又称为“遥信”) 和脉冲累加量 (又称为“遥脉”)。

SCADA 系统的主站分为前置子系统和后台子系统，二者通过局域网相联相互进行通信。

前置子系统主要完成与厂站端及其它调度控制中心的通信，并将获得的数据发送给后台子系统。

后台子系统进行数据处理。

SCADA 把这些最近扫描的已经处理的反映被监视系统状态的数据存储在数据库中。

画面联结数据库，于是画面就直观地给出该系统状态的正确景象。

SCADA 为每一个量测量赋予一个状态和记录数值的变化趋势，当设备处于不正常状态或者运行限值已被超过时通知调度员。

电力监控(SCADA)系统1.6.10.7电力监控（SCADA）系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。

6.8 综合监控系统工程重特点点难点及措施监控系统包括综合监控系统及安防系统。

综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统，即：FAS、BAS、SCADA。

6.8.1综合监控（FAS、BAS、SCADA）系统设备监理工作特点和要求A涉及的专业系统多、设备多，在监理人员配备上要求专业性强、知识面广；由于涉及计算机软件开发、计算机网络结构等，监理人员必须既具备计算机信息系统和自动化控制系统的监理知识，又要具备地铁其他机电设备监理知识。

监理组织架构上需符合专业特点。

B综合监控系统涉及的专业接口较多，接口管理复杂，在设计上体现各系统的先进性，在使用上具有可行性和简单性，管理维护上具有简易的操作性，经济上合理性，以及对今后各系统的易拓展性。

故要求系统设备在设计和采购阶段，必须考虑设备的先进性和高性能，人机界面具有可操作性和可维护性，接口管理上具有可拓展性等。

系统专业技术要求高，技术标准高，系统设备制造、施工工艺、技术要求高。

这就要求施工和监理各方要有很高的技术管理水平。

C综合监控系统设备涉及的专业多，施工涉及的行业标准和技术规范多。

D综合监控系统设备安装调试施工关键工序多、质量控制点多。

E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多，受其他专业影响大，故设备变更、安装调试工程变更较多。

F在系统调试阶段，由于综合监控系统所控设备多，牵涉面广，接口复杂，每个车站的信息采集点包括物理点和信息点达几千个。

G组织协调工作量大。

组织协调贯穿于综合监控系统设备工程监理工作的全过程，包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调，各施工标段的进度协调，各设计单位的协调，设计单位与施工单位的协调，施工区与周边关系的协调等等。

SCADA系统是一个概念顾名思义它是：分布式的数据采集监控系统，它的由来和应用主要是用于数据采集，如电力的监控系统、输油管线的监控系统，它的特点是控制点分散，一个系统可能覆盖方圆数千功能，如北美的油气管道监控系统通信结构复杂，不是一般控制系统所能比拟的［从光纤到无线甚至卫星通讯］。

它的基本单元的RTU。

SCADA的重点是在监视、控制，可以实现部分逻辑功能，基本用于上位记住这不是某种设备的名字，可以用于组成该系统的设备很多，常用远程RTU（有PLC），关键是通信。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它在远动系统中占重要地位，可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，即我们所知的“四遥”功能.RTU（远程终端单元），FTU（馈线终端单元）是它的重要组成部分．在现今的变电站综合自动化建设中起了相当重要的作用．一般来说，只要是具有系统监控功能和数据采集功能的系统都可以称之为SCADA 系统。

一般来说，该系统包括硬件系统和软件系统两个部分。

SCADA是Supervisory Control And Data Acquisi TI on的英文缩写，国内流行叫法为监控组态软件。

从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。

SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。

SCADA控制系统硬件系统一般包括有数据采集设备及控制设备以及数据通信设备，SCADA系统一般都是通过数字量或者模拟量实现的，其典型采集及控制设备有开关量输入输出模块，模拟量采集控制模块等设备，数据通信设备一般都是基于数据通信方式而定，通信方式包括无线数据传输，现场总线传输，TCP/IP网络传输，光纤传输以及卫星通信。

计算机放在监控中心，对系统传送过来的数据进行分析整理，并且发出命令控制系统。

数据采集与监视控制软件系统具有以下几个特征：1.图形界面，以方便人们可以直观的监视整个系统，并且很方便的观看采集上来的数据。

SCADA系统在电力监控中的应用SCADA（Supervisory Control And Data Acquisition）系统是一种用于监控和控制复杂工业过程的系统，广泛应用于电力、水务、交通等领域。

在电力监控中，SCADA系统发挥着至关重要的作用，帮助电力公司实时监测电网运行状态、实现远程控制和故障诊断，提高了电网的安全性、稳定性和可靠性。

本文将探讨SCADA系统在电力监控中的应用，以及其带来的益处和挑战。

一、SCADA系统在电力监控中的基本原理SCADA系统由远程终端单元（RTU）、主站计算机、通信网络和人机界面组成。

RTU负责采集现场数据，如电流、电压、温度等，将数据传输给主站计算机；主站计算机通过通信网络与RTU通信，接收数据并进行处理；人机界面则提供给操作人员一个直观的监控界面，方便他们实时监测电力系统运行状态并进行控制。

在电力监控中，SCADA系统通过实时采集电网各个节点的数据，如电压、电流、功率等，将数据传输至主站计算机进行处理。

主站计算机通过数据分析和算法判断电网运行状态是否正常，一旦发现异常情况，系统会发出警报并提供相应的控制措施。

操作人员可以通过人机界面查看电网拓扑图、数据趋势图等信息，实时监控电网运行情况，保障电网的安全稳定运行。

二、SCADA系统在电力监控中的应用1. 实时监测电网状态：SCADA系统能够实时监测电网各个节点的电压、电流、频率等参数，及时发现电网运行异常情况，如过载、短路等，确保电网安全稳定运行。

2. 远程控制电网设备：SCADA系统可以远程控制电网设备，如开关、断路器等，实现对电网的远程操作，提高了电网的运行效率和灵活性。

3. 故障诊断与处理：SCADA系统能够对电网故障进行诊断，并提供相应的处理建议，帮助操作人员快速定位和解决故障，减少停电时间，提高电网可靠性。

4. 数据分析与优化：SCADA系统可以对历史数据进行分析，发现电网运行中的潜在问题，并提出优化建议，帮助电力公司改进运行策略，提高电网的效率和可靠性。

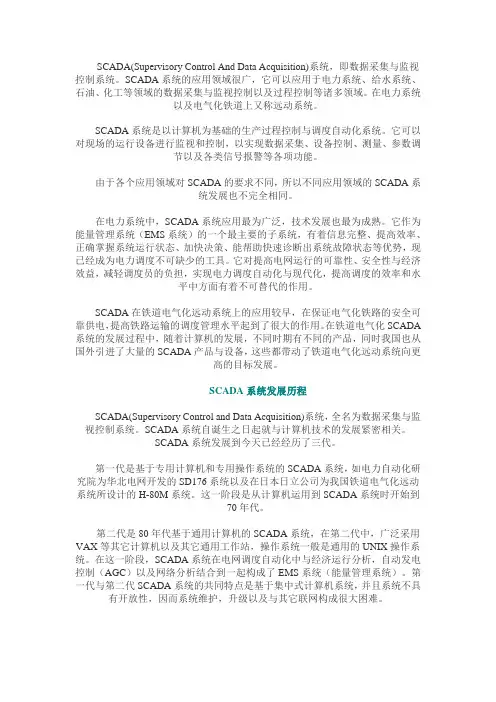

SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统。

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。

在铁道电气化SCADA 系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。

SCADA系统发展历程SCADA(Supervisory Control and Data Acquisition)系统，全名为数据采集与监视控制系统。

SCADA系统自诞生之日起就与计算机技术的发展紧密相关。

SCADA系统发展到今天已经经历了三代。

第一代是基于专用计算机和专用操作系统的SCADA系统，如电力自动化研究院为华北电网开发的SD176系统以及在日本日立公司为我国铁道电气化远动系统所设计的H-80M系统。

SCADA系统基本概述一、SCADA系统介绍SCADA是Supervisory ControI And Data AcquiSition System （数据采集与监视控制系统）的缩写，SCADA系统是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。

它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域，其中在电力系统中的应用更为广泛，发展技术也最为成熟。

它在远动系统中占重要地位，可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，即我们所知的“四遥”功能。

RTU(远程终端单元)，FTU(馈线终端单元)是它的重要组成部分。

在现今的变电站综合自动化建设中起了相当重要的作用。

它是架构在PC 之上的生产自动化控制系统。

当然不同领域的应用，所需功能也不尽相同，但是它们都具有以下基本特色：图形操作介面；系统状态动态模拟；即时和历史资料趋势曲线显示；警报处理系统；资料获取取与记录；报表输出。

二、SCADA模块构成SCADA系统会包括以下的子系统：1、人机界面（human machine interface，简称HMI）是一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。

人机界面（或简称为HMI）一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。

HMI会链接到SCADA系统的数据库及软件，读取相关信息，以显示趋势、诊断数据及相关管理用的信息，如定期维护程序、物流信息、特定传感器或机器的细部线路图、或是可以协助故障排除的专家系统。

HMI系统常会用图像的方式显示系统的信息，而且会用图像模拟实际的系统。

操作员可以看到待控制系统的示意图。

例如一个连接到管路的泵浦图标，可以显示泵浦正在运转，及管路中液体的流量，操作员可以使泵浦停机，HMI软件会显示管路中液体流量随时间下降。

模拟图会包括线路图及示意图来表示制程中的元素，也可能用制程设备的图片，上面再加上动画说明制程情形。

电力监控系统简介电力监控系统（英文为Supervisory Control And Data Acquisition，简称SCADA系统），其主要功能是对供电设备（包括变电及接触网设备）进行监视、控制和采集。

1．SCADA系统功能简介电力监控系统（简称SCADA系统）的主要设备设置在控制中心。

远程控制终端设备（即RTU设备）设置在各变电所内，RTU通过通信网络OTN与控制中心设备相连接，控制中心命令由OCC发往各RTU，再由RTU传向供电系统，供电系统的所有信息通过RTU传向控制中心。

SCADA系统所有计算机和RTU都有自监功能，系统设备具有高度可靠性，各设备状态可在CRT 上显示出来。

1.1.被控对象设备1.1.1.变电所设备a.2个110kV/33kV主变电所（坑口、广和）b.8个牵引降压混合变电所（西朗、车辆段B所、芳村A所、长寿路A所，公园前B所、列士陵园A所、体育西B所、广州东站A所）c.25个降压变电所1.1.2.接触网设备a.西朗牵引降压混合变电所→7个接触网电动隔离开关b.车辆段牵引降压混合变电所→2个接触网电动隔离开关c.芳村牵引降压混合变电所→6个接触网电动隔离开关d.长寿路牵引降压混合变电所→6个接触网电动隔离开关e.公园前牵引降压混合变电所→6个接触网电动隔离开关f.列士陵园牵引降压混合变电所→6个接触网电动隔离开关g.体育西牵引降压混合变电所→6个接触网电动隔离开关h.广州东站牵引降压混合变电所→6个接触网电动隔离开关1.2.SCADA系统全线运行运作模式SCADA系统全线运作模式采用OCC中央设备集中监视和控制，并在车辆段B所、坑口主变所及广和主变所设立站控计算机，辅以站控控制模式。

在灾害模式下，执行站控控制方式。

SCADA系统可以根据运行实际需求，更改部分运行模式。

全线运行后，在各牵引所各增设一台站控计算机（型号是PG740）。

2．SCADA系统主要设备名称数量及投入使用情况2.1RTU设备共36台，其中35个分别设置在沿线各站变电所及车辆段变电所；另一个放在材料总库.2.2站控计算机(PC机)共3台,全部投入使用,分别设置在车辆段B所,广和主所和坑口主所;2.3站控PG机共11台,其中7台设置于除车辆段B所外的其他牵引变电所,一台放在OCC六楼监视通道用,一台为抢修用备机,其余备用.2.4TCI柜共一台,设置于OCC六楼SCADA设备房;2.5UPS系统一套(包括UPS柜两个、蓄电池柜、配电盘各一个),设置于OCC六楼UPS房，UPS柜一用一备。
