江西天然气管网一期工程SCADA系统操作手册与用户指南编制单位：中油龙慧自动化工程有限公司2009年11月版权所有未经中油龙慧自动化工程有限公司的书面许可，本手册的任何部分不能被复制，储存于一个可检索系统，或以任何包括电子、机械、复印、记录或其它方式进行传播。
我们对使用这里所包含的信息，不履行版权或专利责任。
本手册中的信息可能在不事先声明的情况下被修改，对此中油龙慧自动化工程有限公司不承担责任。
本手册所描述的软件（含系统软件、应用软件及在上述软件基础上组态开发的软件）是在授权或不扩散协议下完成的。
本软件、手册只能按合同规定的条款使用或拷贝。
2009年中油龙慧自动化工程有限公司版权所有地址：廊坊金光道54号邮编：065000电话：传真：0316-注册商标本手册所有作为注册商标或服务商标的条款都被相应大写。
中油龙慧自动化工程有限公司不能确保这里的信息的准确性。
使用本手册中的任何内容不应被认为影响任何注册商标或服务商标的有效性。
例如：Vijeo Citect是Schneider Electric的注册商标Windows、Windows XP、Microsoft Office Excel 是Microsoft Corporation 的注册商标。
目录一、系统概述 (2)二、故障分级 (3)三、MMI 操作 (5)3.1．登陆 (5)3.2．操作画面窗口介绍 (6)3.2.1．上窗口菜单 (6)3.2.2．下窗口菜单 (6)3.3.操作画面主画面介绍 (6)3.3.1．主菜单页面 (6)3.3.2．工程简介页面 (7)3.3.3．系统配置页面 (8)3.3.4．控制流程图页面 (9)3.3.5．撬的控制流程图 (13)3.3.6．趋势图页面 (14)3.3.7．流量参数一览表页面 (17)3.3.8．模拟量参数一览表页面 (17)3.3.9．阀门状态设置一览表 (18)3.3.10．报警页面 (19)3.3.11．事件记录页面 (20)3.3.12．帮助页面 (20)3.3.13．工程师页 (21)3.4历史归档和报表归档的注意事项 (23)四站控PLC上电部分 (24)引言本手册的阅读对象应该是负责SCADA系统操作维护的工程师，具有一定的计算机和自动化的基础知识，了解江西天然气管网工程SCADA系统的结构、功能和控制原理。
1范围本规范规定了配电自动化主站系统的软硬件配置、基本功能、扩展功能、智能化应用；明确了主要技术指标以及对配电终端通信接口和与其它相关系统的信息交互等相关要求。
本规范适用于国家电网公司所属各区域电网公司、省（自治区、直辖市）公司配电自动化主站系统的规划、设计、采购、建设（或改造）、验收和运行。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 13730 地区电网数据采集与监控系统通用技术条件GB/T 13729 远动终端设备GB/T 14285 继电保护和安全自动装置技术规程DL 451 循环式远动规约DL 516 电力调度自动化系统运行管理规程DL/T 550 地区电网调度自动化功能规范DL/T 599 城市中低压配电网改造技术导则DL/T 634 远动设备及系统DL/T 721 配电网自动化系统远方终端DL/T 790 采用配电线载波的配电自动化DL/T 814 配电自动化系统功能规范DL/T 860 变电站通信网络和系统DL/T 890 能量管理系统应用程序接口DL/T 1080 电力企业应用集成配电管理的系统接口Q/GDW 156 城市电力网规划设计导则Q/GDW 370 城市配电网技术导则Q/GDW 382 配电自动化技术导则Q/GDW 461 地区智能电网调度技术支持系统应用功能规范IEC 60870 Telecontrol Equipment and SystemsIEC 61968 Application Integration at Electric Utilities - System Interfaces for Distribution ManagementIEC 61970 Energy Management System Application Program Interface （EMS-API）IEC 61850 Power System Control and associated Communciations电监安全［2006］34 号电力二次系统安全防护总体方案国家电力监管委员会第 5 号令电力二次系统安全防护规定国家电网生配电［2009］124 号 SG186 生产管理系统配网业务需求功能规范国家电网生配电［2009］196 号配电自动化试点建设与改造技术原则3术语和定义3.1配电自动化 distribution automation配电自动化以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。
SCADA系统安全操作规程1.1 控制中心系统组成系统由三台服务器、三台工作站、模拟屏、UPS、路由器、交换机等以及相关软件组成，三台服务器分别为主域服务器、WEB服务器和数据库服务器；三台工作站为工程师工作站、通讯前置机、调度控屏工作站。
软件为：以WIN2000高级服务器版为服务器端操作系统，以WIN2000专业版为工作站操作系统，使用MS SQL2000作为中心数据库，使用IIS作WEB端。
使用荣林公司开发的开月系统作为SCADA软件。
1.2 控制中心操作程规1.2.1开机程序1.2.1.1开总电源；1.2.1.2开空调电源，等30秒后开空调机；1.2.1.3待空调机运行稳定后（约1—2分钟），开UPS电源（墙上的开关），等1—2分钟；1.2.1.4按UPS上“ON”开关，等UPS完成自检后，“BYPASS”灯灭；1.2.1.5开主机柜底部防雷电源插座上的开关，等待半分钟；1.2.1.6依次打开光纤接入盒、协议转换器、路由器及交换机电源，等待数分钟；1.2.1.7打开主域服务器以administrator用户名及密码登录，等待数分钟；1.2.1.8依次打开WEB服务器、数据库服务器，并分别以administrator用户名、密码登录，并等待服务器启动完成；1.2.1.9打开模拟屏电源；1.2.1.10依次打开通讯前置机、调度控屏工作站、工程师工作站；1.2.1.11在通讯前置机及调度控屏工作站分别运行天月系统和控屏软件。
1.2.2关机程序1.2.2.1关闭通讯前置机及调度控屏工作站分别运行天月系统和控屏软件；1.2.2.2关闭三台工作站；1.2.2.3关闭模拟屏；1.2.2.4关闭三台服务器；1.2.2.5关闭光纤接入盒、协议转换器、路由器及交换机；1.2.2.6关闭UPS；1.2.2.7关闭空调电源；1.2.2.8关闭总电源。
1.2.3断电处理1.2.3.1关闭空调1.2.3.2关闭三台服务器的显示屏；1.2.3.3关闭模拟屏；1.2.3.4关闭工程师工作站；1.2.3.5关闭通讯前置机的显示屏；1.2.3.6打开发电机。
SCADA系统MMI 操作规程SCADA（Supervisory Control And Data Acquisition)系统实现北京调控中心对压气站的监控和数据采集。
一. MMI操作1. 操作环境介绍与登陆FIX启动后，系统自动进入压气站主菜单画面，点击登陆按钮，弹出登陆对话框。
输入用户登录名、用户登录口令。
登陆成功后，按照操作者所拥有的权利系统赋予了相应的操作。
例如：操作员只能进行画面的切换、电动阀的起停、流程的切换等一些简单的操作；而系统管理员除了可以进行上面的操作，还可以进行报警点的更改、历史数据的备份、登陆用户的添加与删除等一些系统操作。
2. 操作画面概述每幅图形由标题区、状态区、图形操作区、工作曲和报警条组成。
标题区：指出该页面的标题。
状态区：反映当前系统时间、登陆用户，以及是站控还是调度中心控制。
图形操作区：实现图形之间相互切换。
工作区：反映站控作情况。
报警条：显示系统最后一条报警，并显示出报警时间、报警位号、报警类型、报警描述、报警确认和报警消音等信息。
报警条中显示的报警如果未得到操作员的确认，以红色显示；若操作员双击此报警以确认之，此报警会显示绿色，并有“√”确认提示。
如果想查看所有报警请进入报警总揽页面。
3. 系统各操作画面3.1流程画面操作流程图画面详细显示了工艺流程（上图）、清管区、分离计量区、压缩机区、空压机区、北曹山流程、电气配置等各设备的详细参数及状态信息；操作员还可看到以下参数：?压缩机氮气供给压力进站温度?站出口总流量?清管站阴极保护同步电流/电位等等。
（1）空压机流程图（2）清管站流程图（1）分离计量区流程图（4）压缩机区流程图（5）北曹山流程图（6）电气配置图3.2其它画面3.2.1报警一览画面如下图所示，可以将系统产生的所有报警集成显示，它可以将系统在任意时刻产生的任意报警以报警产生的时间为依据逆序排列，亦即最新的报警总在最上方显示。
报警一览表中英文标注的含义为：?ACK：报警应答?TIME IN：报警产生的时间?TAGNAME:报警信息的位号?STATUS:报警状态?VALUE:报警值?ETA:过程值报警的单位?DESCRIPTION:报警描述报警颜色与报警类型:?红色闪烁：表示未被确认的报警?CFN(channge from normal,开关量报警):黑色（确认后）?LOLO(low low alarm,模拟量低低报警):红色（确认后）?LO(low alarm,模拟量低报警):黄色（确认后）?HI(high alarm,模拟量高报警): 黄色（确认后）?HIHI(high high alarm模拟量高高报警): 红色（确认后）操作员确认报警可有以下几种方法，所有确认后的报警均在ACK标题下显示“√”：?单击“报警确认”按钮，可以将报警一览中的所有可见的报警全部确认；?双击报警栏中的指定报警条，可以确认此指定报警?在工艺流程画面中，亦可双击报警条进行确认3.2.2站控制画面(1) 站控站自动启动命令由操作员通过点击确认“站控自动启动命令”命令后站控PLC程序自动执行。

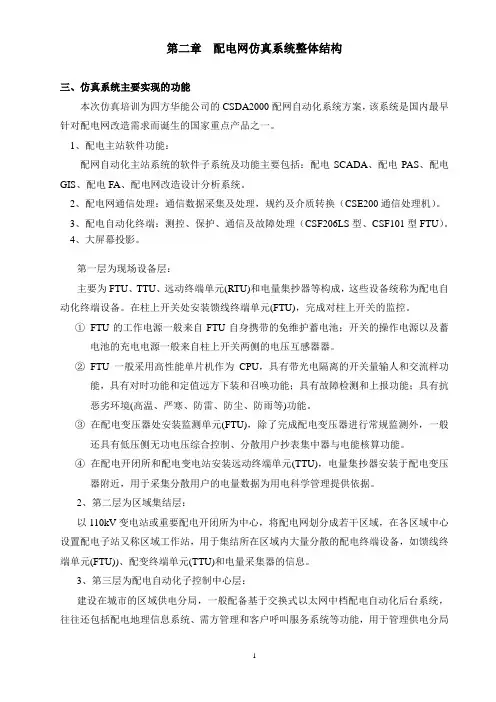

第二章配电网仿真系统整体结构三、仿真系统主要实现的功能本次仿真培训为四方华能公司的CSDA2000配网自动化系统方案，该系统是国内最早针对配电网改造需求而诞生的国家重点产品之一。
1、配电主站软件功能：配网自动化主站系统的软件子系统及功能主要包括：配电SCADA、配电PAS、配电GIS、配电FA、配电网改造设计分析系统。
2、配电网通信处理：通信数据采集及处理，规约及介质转换（CSE200通信处理机）。
3、配电自动化终端：测控、保护、通信及故障处理（CSF206LS型、CSF101型FTU）。
4、大屏幕投影。
第一层为现场设备层：主要为FTU、TTU、远动终端单元(RTU)和电量集抄器等构成，这些设备统称为配电自动化终端设备。
在柱上开关处安装馈线终端单元(FTU)，完成对柱上开关的监控。
①FTU的工作电源一般来自FTU自身携带的免维护蓄电池；开关的操作电源以及蓄电池的充电电源一般来自柱上开关两侧的电压互感器器。
②FTU一般采用高性能单片机作为CPU，具有带光电隔离的开关量输人和交流样功能，具有对时功能和定值远方下装和召唤功能；具有故障检测和上报功能；具有抗恶劣环境(高温、严寒、防雷、防尘、防雨等)功能。
③在配电变压器处安装监测单元(FTU)，除了完成配电变压器进行常规监测外，一般还具有低压侧无功电压综合控制、分散用户抄表集中器与电能核算功能。
④在配电开闭所和配电变电站安装远动终端单元(TTU)，电量集抄器安装于配电变压器附近，用于采集分散用户的电量数据为用电科学管理提供依据。
2、第二层为区域集结层：以110kV变电站或重要配电开闭所为中心，将配电网划分成若干区域，在各区域中心设置配电子站又称区域工作站，用于集结所在区域内大量分散的配电终端设备，如馈线终端单元(FTU))、配变终端单元(TTU)和电量采集器的信息。
3、第三层为配电自动化子控制中心层：建设在城市的区域供电分局，一般配备基于交换式以太网中档配电自动化后台系统，往往还包括配电地理信息系统、需方管理和客户呼叫服务系统等功能，用于管理供电分局范围内的配电网。
文件名称：《SCADA系统网络设备配置手册》文件编号：编制：审核：批准：生效日期：受控编号：国电联合动力技术有限公司国电风电设备调试所网络设备的配置和使用目录一、24口交换机的配置 (2)1.124口交换机的初始化配置 (5)1.2设置交换机的VLAN和TRUNK (6)二、路由器的配置 (7)2.1路由器的初始化配置 (7)2.2设置路由器F0/0为4个子接口 (8)三、清除交换机及路由器口令 (9)3.1清除交换机口令 (9)3.2清除路由器口令 (10)3.3设置交换机及路由器的口令和主机名 (10)四、天融信防火墙现场修改配置 (11)4.1网关—网关 (11)4.2修改超时时间 (12)4.3导入一个已经配置好的风场防火墙的CFG文件 (13)4.4修改内外网接口IP地址 (15)4.5修改默认路由 (17)4.6重新添加虚接口 (19)4.7重新添加静态隧道 (20)4.8修改隧道保护子网 (22)4.9修改地址转换 (23)4.10查看第二阶段是否协商成功 (24)4.11重启VPN引擎 (25)4.12地址转换 (26)五、交换机配置手册 (28)5.1研华交换机 (28)5.2摩莎交换机 (32)5.3东土交换机 (34)一、24口交换机的配置24口交换机主要是为了配置vlan，大概有人会问为什么要配置vlan？这是因为同一网段如果起广播风暴的话就会导致整个网络瘫痪，所以在一个风场中一般要组成几个不同网段的环网。
一般情况下我们都是利用windows提供的超级终端软件配置交换机，用超级终端配置交换机之前要先用com线把交换机和电脑连起来，com线的com端接到电脑的com口上，com线的水晶头接到24口交换机的CONSOLE端口上。
超级终端软件的打开路径是windows的开始菜单—程序—附件—通讯—超级终端，打开超级终端后会出现如下对话框。
写入任意名称选择一个图标单击确定就可以了，会出现如下对话框：单击确定，出现如下对话框：单击还原为默认值，出现如下对话框：单击确定后如下图：在vlan>后输入en后回车，系统会提示输入密码，输入密码后就可以按照如下说明来配置交换机了。
SCADA系统基本概述一、SCADA系统介绍SCADA是Supervisory ControI And Data AcquiSition System （数据采集与监视控制系统）的缩写，SCADA系统是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。
它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域，其中在电力系统中的应用更为广泛，发展技术也最为成熟。
它在远动系统中占重要地位，可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，即我们所知的“四遥”功能。
RTU(远程终端单元)，FTU(馈线终端单元)是它的重要组成部分。
在现今的变电站综合自动化建设中起了相当重要的作用。
它是架构在PC 之上的生产自动化控制系统。
当然不同领域的应用，所需功能也不尽相同，但是它们都具有以下基本特色：图形操作介面；系统状态动态模拟；即时和历史资料趋势曲线显示；警报处理系统；资料获取取与记录；报表输出。
二、SCADA模块构成SCADA系统会包括以下的子系统：1、人机界面（human machine interface，简称HMI）是一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。
人机界面（或简称为HMI）一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。
HMI会链接到SCADA系统的数据库及软件，读取相关信息，以显示趋势、诊断数据及相关管理用的信息，如定期维护程序、物流信息、特定传感器或机器的细部线路图、或是可以协助故障排除的专家系统。
HMI系统常会用图像的方式显示系统的信息，而且会用图像模拟实际的系统。
操作员可以看到待控制系统的示意图。
例如一个连接到管路的泵浦图标，可以显示泵浦正在运转，及管路中液体的流量，操作员可以使泵浦停机，HMI软件会显示管路中液体流量随时间下降。
模拟图会包括线路图及示意图来表示制程中的元素，也可能用制程设备的图片，上面再加上动画说明制程情形。
