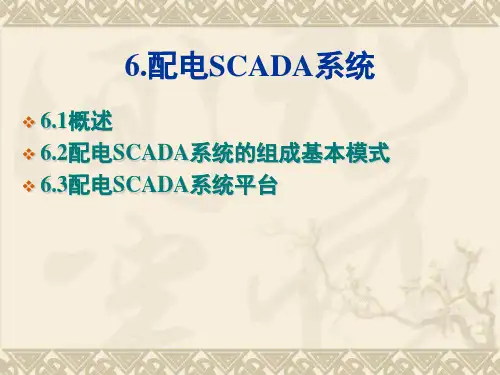

配电SCADA系统

SCADA系统在电力监控中的应用1. 什么是SCADA系统SCADA（Supervisory Control And Data Acquisition）系统是指在工业控制系统中对过程数据进行实时监测、控制和管理的一种自动化系统。

它由人机界面、远程通信和控制、数据采集与处理等组成，广泛应用于电力、石油、天然气、交通、水利等领域。

2. SCADA系统在电力监控中的作用在电力系统中，SCADA系统扮演着至关重要的角色。

通过与电力设备连接，如发电机、变压器、开关设备等，SCADA可以实时监测各个设备的运行状态，获取电网负荷信息，进行远程操作和控制，提高电力系统的安全性、可靠性和效率。

3. SCADA系统在电力监控中的应用场景3.1 发电厂监控SCADA系统可以实时监测发电机组的运行状态和参数，包括转速、温度、湿度等信息，及时发现故障并采取必要措施。

同时，通过监测发电量和负荷信息，实现对发电厂的优化调度。

3.2 输配电监控SCADA系统可以监测变电站、配电室等设备的运行状态，实时获取线路负荷、开关状态等信息，保障电力输配过程中的安全稳定运行。

通过远程操作功能，可实现对设备的远程控制以及故障快速排除。

3.3 负荷预测与调度利用SCADA系统采集的实时数据和历史数据，结合负荷预测模型进行分析和预测，为电力调度人员提供决策支持。

通过合理调度各个发电机组和负荷侧设备，实现供需平衡，保障电网安全稳定运行。

4. SCADA系统在电力监控中面临的挑战与解决方案4.1 数据安全性挑战随着信息化技术的发展，SCADA系统也面临着数据安全性挑战。

针对这一问题，可以采取加密传输技术、访问控制策略等手段保护数据安全。

4.2 系统可靠性要求在电力系统中，对SCADA系统的高可靠性要求非常高。

为了提高系统的可靠性，可以采取冗余设计、备份机制等措施，确保在关键时刻系统能够正常运行。

4.3 多样化设备兼容性电力系统中涉及到众多不同厂家生产的设备，因此需要考虑如何解决不同设备之间的兼容性问题。

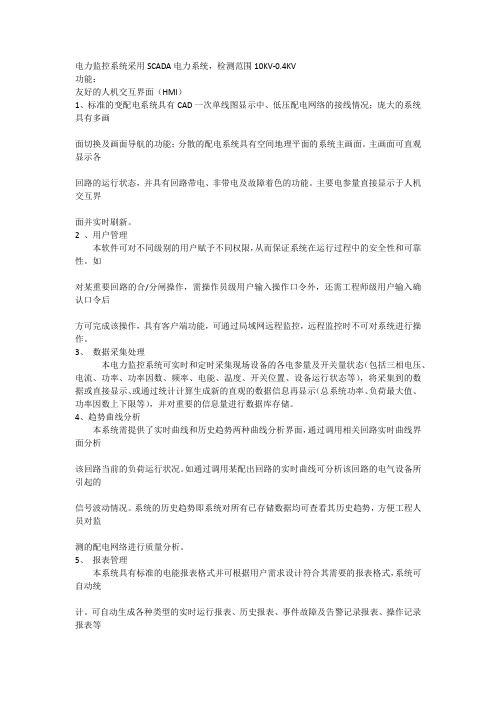

电力监控系统采用SCADA电力系统，检测范围10KV-0.4KV功能：友好的人机交互界面（HMI）1、标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。

主画面可直观显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。

主要电参量直接显示于人机交互界面并实时刷新。

2 、用户管理本软件可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。

如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作，具有客户端功能，可通过局域网远程监控，远程监控时不可对系统进行操作。

3、数据采集处理本电力监控系统可实时和定时采集现场设备的各电参量及开关量状态（包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等），将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷最大值、功率因数上下限等），并对重要的信息量进行数据库存储。

4、趋势曲线分析本系统需提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。

如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。

系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。

5、报表管理本系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式，系统可自动统计。

可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表、操作记录报表等，可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。

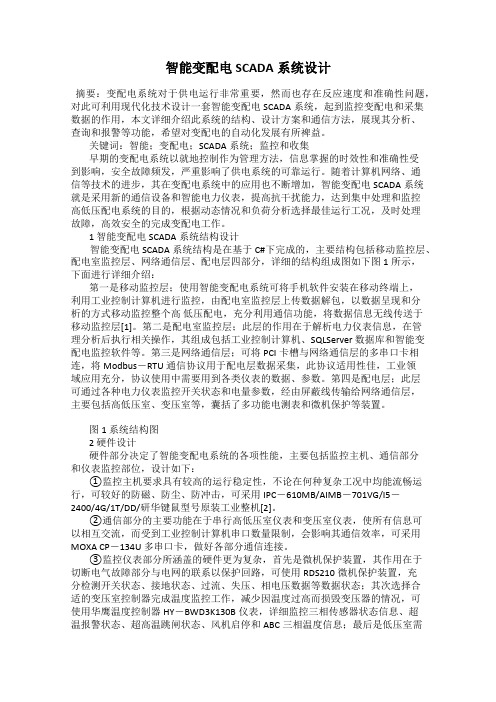

智能变配电SCADA系统设计摘要：变配电系统对于供电运行非常重要，然而也存在反应速度和准确性问题，对此可利用现代化技术设计一套智能变配电SCADA系统，起到监控变配电和采集数据的作用，本文详细介绍此系统的结构、设计方案和通信方法，展现其分析、查询和报警等功能，希望对变配电的自动化发展有所裨益。

关键词：智能；变配电；SCADA系统；监控和收集早期的变配电系统以就地控制作为管理方法，信息掌握的时效性和准确性受到影响，安全故障频发，严重影响了供电系统的可靠运行。

随着计算机网络、通信等技术的进步，其在变配电系统中的应用也不断增加，智能变配电SCADA系统就是采用新的通信设备和智能电力仪表，提高抗干扰能力，达到集中处理和监控高低压配电系统的目的，根据动态情况和负荷分析选择最佳运行工况，及时处理故障，高效安全的完成变配电工作。

1 智能变配电SCADA系统结构设计智能变配电SCADA系统结构是在基于C#下完成的，主要结构包括移动监控层、配电室监控层、网络通信层、配电层四部分，详细的结构组成图如下图1所示，下面进行详细介绍：第一是移动监控层；使用智能变配电系统可将手机软件安装在移动终端上，利用工业控制计算机进行监控，由配电室监控层上传数据解包，以数据呈现和分析的方式移动监控整个高低压配电，充分利用通信功能，将数据信息无线传送于移动监控层[1]。

第二是配电室监控层；此层的作用在于解析电力仪表信息，在管理分析后执行相关操作，其组成包括工业控制计算机、SQLServer 数据库和智能变配电监控软件等。

第三是网络通信层；可将PCI卡槽与网络通信层的多串口卡相连，将Modbus－RTU通信协议用于配电层数据采集，此协议适用性佳，工业领域应用充分，协议使用中需要用到各类仪表的数据、参数。

第四是配电层；此层可通过各种电力仪表监控开关状态和电量参数，经由屏蔽线传输给网络通信层，主要包括高低压室、变压室等，囊括了多功能电测表和微机保护等装置。

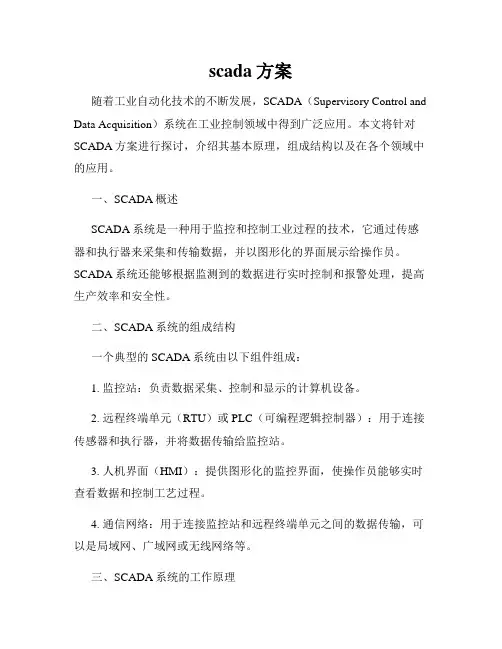

scada系统方案SCADA（Supervisory Control and Data Acquisition）系统方案是现代工业控制领域中非常重要的解决方案。

它允许用户对分布式控制设备进行实时监控和远程操作，从而提高生产效率和安全性。

本文将探讨SCADA系统方案的核心组成部分以及其在各个领域的应用。

首先，让我们了解SCADA系统的核心组成部分。

一个典型的SCADA系统包括三个主要部分：监视站、远程终端单元（RTU）和通信网络。

监视站是用于控制和监测过程的中央控制台，操作员可以通过监视站对系统进行实时监控和控制。

RTU是安装在控制设备上的电子装置，它负责采集和转发控制设备的数据。

通信网络则用来连接监视站和RTU，确保数据的及时传输和交流。

SCADA系统方案在许多领域都有广泛的应用。

首先是能源行业。

在发电厂中，SCADA系统可以实时监测和控制发电设备的运行状态，提高发电效率和可靠性。

在输电和配电过程中，SCADA系统可以监测电网的负荷和故障情况，及时采取措施确保电力的稳定供应。

此外，SCADA系统方案在公共事业领域也发挥着重要作用。

例如，供水和污水处理厂可以利用SCADA系统监测水质、水位和设备工作状态，及时调整和维护系统。

城市交通系统也可以使用SCADA系统来管理和监控交通灯、路面监控和公共交通运行状态，提高交通效率和安全性。

另一个应用领域是制造业。

制造业中的生产流程通常需要引入大量的自动化设备和机器人系统。

通过SCADA系统，制造商可以集中监控和控制这些设备，确保生产线的高效和安全运行。

自动化程度高的制造业公司还可以通过SCADA系统实现全面的生产计划和资源调度，提高生产效率和产品质量。

在石油和天然气行业，SCADA系统方案也发挥着关键作用。

石油和天然气管道运输系统通常非常复杂，需要监测和控制大量的参数和设备。

通过SCADA系统，运营商可以实时监测管道的流量、温度和压力等关键参数，并远程控制和调整设备，确保系统的运行安全和高效。

SCADA系统，Supervisory Control and Data Acquisition，即数据采集与监视控制系统。

SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

SCADA系统组成在铁路供电系统中使用的SCADA系统常称为远动系统铁路供电远动系统即是SCADA系统在铁道电气化领域的一个最典型的应用。

主要监控：牵引供电系统：变电所、分区所、开闭所、AT所电力配电：（变）配电所、电力开关站、箱变、10/0.4kV低压变电所牵引供电SCADA系统具有信息完整、直观，有助于调度人员正确掌握系统运行状态、加快决策、快速诊断出系统故障状态提高管理效率的特点现已经成为牵引电力调度不可缺少的工具SCADA系统的基本结构SCADA系统由监控站（调度端）、被控站（被控端）及信道三大部分组成监控站：也叫调度端、控制中心设在铁路局电力调度所（或供电段段部）内完成远方对象的监控、数据统计及管理功能被控站：也叫被控端完成SCADA系统的数据采集、预处理，发送、接收及输出执行功能包括：牵引综合自动化系统电力变配电所综合自动化系统RTU（Remote Terminal Unit）接触网开关控制站信道：连接调度端与被控端的通信介质，用于传输远动信息分为有线信道、光纤信道及无线信道SCADA系统基本概念遥控：调度所发出命令以实现开关设备的远方操作如：断路器的“合”，“分”遥控分为单控，程控。

遥调：调度所直接对被控站的调压器、变压器抽头的级数进行调整遥测：遥测是将被控站的某些运行参数传送给调度所。

牵引供电系统的主要遥测对象如下进线电压进线电流主变功率27.5KV母线电压主变一次侧有功电度、无功电度馈线电流馈线故障点参数（馈线号、阻抗值、公里标）电容补偿装置电流遥信：遥信是将被控站的设备状态信号远距离传给调度所.遥信分为几大类：①位置遥信：开关对象的状态信号②非位置遥信：除开关对象位置信号外的其他故障状态信息预告遥信：轻故障信号事故遥信：重故障即事故信号对牵引供电系统涉及的主要遥信量如下：遥控对象位置信号中央信号（包括事故总信号、预告总信号、自动装置动作、控制回路断线、控制方式、所内监视、交流回路故障、直流电源故障、压互回路断线等）进线有压/失压、自投投入/撤除信号牵引变压器的各类故障信号（含保护动作信号）电容补偿装置的各类故障信号（含保护动作信号）动力变压器的各类故障信号（含保护动作信号）馈电线的各类故障信号（含保护动作信号）各开关操作机构的工作状态信号远动装置、远动通道运行状态遥视：遥视是将被控站设备的视频信号传送给调度所，进行远方图像监视亦称，视频监控系统远动信息的传输：在信道中传输的远动信息分为上行信息和下行信息。

电力scada 标准电力SCADA系统是指监控、数据采集和远程控制电力系统的一种自动化系统。

它通过实时监测电力系统的运行状态、数据采集和分析，实现对电力系统的远程控制和管理，是电力生产、传输和配电自动化的重要工具。

为了确保电力SCADA系统的安全、稳定和可靠运行，制定了一系列的标准，以规范和指导电力SCADA系统的设计、建设和运行。

首先，电力SCADA系统的标准主要包括硬件和软件两个方面。

在硬件方面，标准主要涉及到远动终端设备、数据采集装置、通信设备、控制中心设备等的选型、安装和调试要求，以及设备之间的互连互通、接地保护、防雷防护等方面的要求。

在软件方面，标准主要涉及到监控系统软件、数据库管理软件、通信协议软件等的功能要求、性能要求、安全防护要求等方面的规定。

其次，电力SCADA系统的标准还包括系统集成、运行维护、应急处理等方面的要求。

在系统集成方面，标准要求对电力SCADA系统的整体设计、集成调试、验收交付等环节进行规范和指导，以确保系统的完整性、一致性和稳定性。

在运行维护方面，标准要求对电力SCADA系统的日常运行、故障处理、维护保养等工作进行规范和指导，以确保系统的安全、稳定和可靠运行。

在应急处理方面，标准要求对电力SCADA系统的应急预案、演练培训、故障恢复等工作进行规范和指导，以确保系统在突发情况下能够及时、有效地应对和处理。

最后，电力SCADA系统的标准还包括安全防护、信息共享、国际合作等方面的要求。

在安全防护方面，标准要求对电力SCADA系统的网络安全、数据安全、设备安全等方面进行全面、有效的防护，以确保系统不受到恶意攻击和非法入侵。

在信息共享方面，标准要求对电力SCADA系统的监测数据、运行信息、技术资料等进行合理、安全的共享，以满足不同部门、不同单位之间的信息交流和协作需求。

在国际合作方面，标准要求对电力SCADA系统的国际标准、国际规范、国际交流等进行积极、有效的合作，以促进国际间电力SCADA系统的互通互联和共同发展。
