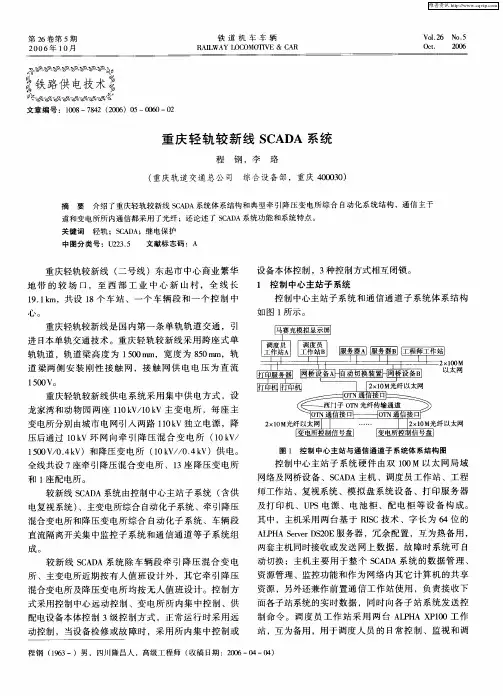

电力SCADA 系统简介（20120222）一、 SCADA 系统简介电力监控系统又称--SCADA 系统，主要用于实现对地铁各变电所内主要电气设备进行的遥控、遥信、遥测、遥调和遥视等。
它对提高地铁供电系统运行的可靠性、安全性、经济性、减轻调度员的负担、实现电力调度自动化与现代化、提高调度的效率和水平等方面起到了不可替代的作用。
是将远程的供电设备如：断路器、隔离开关、变压器等进行远程状态的自动化监控。
二、 电力监控系统基本组成电力监控以电力调度中心为主，电站为辅，通过控制中心的电调工作站可以对全线电力系统设备进行监控。
电力监控系统是一个分层分布式自动化系统，由上自下分别是：调度中心局域网系统、通信通道、变电站管理层、现场通信网络、间隔层装置。
三、 电力监控系统的功能1、控制中心功能1) 遥控功能2) 信息处理、显示3) 供电系统运行情况的数据归档和统计报表功能4) 用户画面5) 信息打印功能6) 趋势显示7) 人机画面调阅显示8) 信息查询9) 口令功能10) 系统容错能力、自诊断、自恢复功能11) 电力系统控制模式与级别12) 监控系统控制权限 显示大屏幕维护工作站 B 服务器 A 服务器 培训工作站电力调度工作站 CSE 通讯处理机 A2网段牵引变压器配电变压器10KV 系统13)数据采集功能14)控制功能15)电度统计功能16)数据处理功能17)在线帮助功能18)事故追忆功能19)故障录波功能20)SOE（事件顺序记录）功能21)培训功能22)系统时钟同步功能23)调度运行工作管理2、部分功能简述1)控制功能单点遥控改变某一对象运行状态的控制，包括开关合/分、自动装置投入/撤除、保护定值切换等操作。
程序遥控为了简化操作步骤，将某些固定的倒闸作业流程序列定义在一个序列控制中，以简化操作步骤。
程序遥控包括所内程序遥控和所间程序遥控两种。
程序遥控的执行可以具有手动一次启动、手动逐条启动，条件自动（经人工确认）执行等方式。
SCADA系统简介一、SCADA系统SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。
SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。
在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。
它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。
它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。
SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。
在铁道电气化SCADA系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。
二、SCADA系统发展历程SCADA（Supervisory Control and Data Acquisition）系统，全名为数据采集与监视控制系统。
SCADA 系统自诞生之日起就与计算机技术的发展紧密相关。
SCADA系统发展到今天已经经历了三代。
第一代是基于专用计算机和专用操作系统的SCADA系统，如电力自动化研究院为华北电网开发的SD176系统以及在日本日立公司为我国铁道电气化远动系统所设计的H-80M系统。
SCADA系统是一个概念顾名思义它是：分布式的数据采集监控系统，它的由来和应用主要是用于数据采集，如电力的监控系统、输油管线的监控系统，它的特点是控制点分散，一个系统可能覆盖方圆数千功能，如北美的油气管道监控系统通信结构复杂，不是一般控制系统所能比拟的［从光纤到无线甚至卫星通讯］。
它的基本单元的RTU。
SCADA的重点是在监视、控制，可以实现部分逻辑功能，基本用于上位记住这不是某种设备的名字，可以用于组成该系统的设备很多，常用远程RTU（有PLC），关键是通信。
在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。
它在远动系统中占重要地位，可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，即我们所知的“四遥”功能.RTU（远程终端单元），FTU（馈线终端单元）是它的重要组成部分．在现今的变电站综合自动化建设中起了相当重要的作用．一般来说，只要是具有系统监控功能和数据采集功能的系统都可以称之为SCADA 系统。
一般来说，该系统包括硬件系统和软件系统两个部分。
SCADA是Supervisory Control And Data Acquisi TI on的英文缩写，国内流行叫法为监控组态软件。
从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。
SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。
SCADA控制系统硬件系统一般包括有数据采集设备及控制设备以及数据通信设备，SCADA系统一般都是通过数字量或者模拟量实现的，其典型采集及控制设备有开关量输入输出模块，模拟量采集控制模块等设备，数据通信设备一般都是基于数据通信方式而定，通信方式包括无线数据传输，现场总线传输，TCP/IP网络传输，光纤传输以及卫星通信。
计算机放在监控中心，对系统传送过来的数据进行分析整理，并且发出命令控制系统。
数据采集与监视控制软件系统具有以下几个特征：1.图形界面，以方便人们可以直观的监视整个系统，并且很方便的观看采集上来的数据。
SCADA系统基本概述一、SCADA系统介绍SCADA是Supervisory ControI And Data AcquiSition System （数据采集与监视控制系统）的缩写，SCADA系统是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。
它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域，其中在电力系统中的应用更为广泛，发展技术也最为成熟。
它在远动系统中占重要地位，可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，即我们所知的“四遥”功能。
RTU(远程终端单元)，FTU(馈线终端单元)是它的重要组成部分。
在现今的变电站综合自动化建设中起了相当重要的作用。
它是架构在PC 之上的生产自动化控制系统。
当然不同领域的应用，所需功能也不尽相同，但是它们都具有以下基本特色：图形操作介面；系统状态动态模拟；即时和历史资料趋势曲线显示；警报处理系统；资料获取取与记录；报表输出。
二、SCADA模块构成SCADA系统会包括以下的子系统：1、人机界面（human machine interface，简称HMI）是一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。
人机界面（或简称为HMI）一个可以显示程序状态的设备，操作员可以依此设备监控及控制程序。
HMI会链接到SCADA系统的数据库及软件，读取相关信息，以显示趋势、诊断数据及相关管理用的信息，如定期维护程序、物流信息、特定传感器或机器的细部线路图、或是可以协助故障排除的专家系统。
HMI系统常会用图像的方式显示系统的信息，而且会用图像模拟实际的系统。
操作员可以看到待控制系统的示意图。
例如一个连接到管路的泵浦图标，可以显示泵浦正在运转，及管路中液体的流量，操作员可以使泵浦停机，HMI软件会显示管路中液体流量随时间下降。
模拟图会包括线路图及示意图来表示制程中的元素，也可能用制程设备的图片，上面再加上动画说明制程情形。
