反冲洗过滤器介绍、选型及使用说明

反冲洗过滤器装置操作说明书
一、开机操作：
将电源开关选到合位，运行指示灯亮起，说明设备已有电源。

二、手动操作：
隔暴柜上有两个按钮，绿色为设备强制反冲洗按钮，，按绿色反冲按钮，设备按流程进行反冲洗工作。

按黄色报警复位按钮，设备取消故障状态。

柜子前面有电位器旋装开关，用于调节反冲阀反冲时间（往左时间减少，往右时间增大，1-30S可调），过滤状态时运行指示灯长亮，当设备反冲时运行指示灯闪亮。

二、自动操作:
设备自动运行是根据现场压差变送器送入到PLC的信号，当达到设备出厂设定值（200KPa）时，按照出厂设定时间（5秒）延时，设备开始按流程（见下面流程图）进行反冲洗工作。

当设备达到设定值（DCS可以设定），进行自动操作时，设备将禁止手动启动操作和DCS启动操作，等自动完成后重新进入新一轮的反冲洗工作才可以手动操作（各种信号反冲互为屏蔽）。

三、DCS操作：
1、设备强制反冲
DCS上有软和硬按钮，按设备按钮，设备按流程进行（见下面流程图）反冲洗工作。

2、设备参数设定
DCS设有压差启动设定（默认值200Kpa）
过滤阀门关闭保持时间设定（默认值3秒）
反冲阀门打开启动时间设定（默认值5秒）
过滤阀门打开保持时间设定（默认值3秒）
反冲阀门关闭启动时间设定（默认值3秒）
自动定时反冲启动时间设定（默认值720分）
四、故障操作
当PLC故障时，故障指示灯长亮，当阀位故障时指示灯闪亮，当系统在反冲时，如果在当前阀门有故障，设备保持当前反冲状态，等待复位指令，按故障复位按钮后，设备将继续下一个反冲，如果其他阀门有故障，设备将继续反冲。

工作流程:。

全自动反冲洗过滤器一、概述我司生产的CNAF系列自动反冲洗过滤器，是一种自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。

该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。

二、选型说明：（1）介质工作压力：分为1.0 MPa，1.6 MPa，2.5 MPa,4.0 MPa（2）工作温度：≤100℃（3）过滤精度：0.8-5mm(特殊要求需另行设计)三、工作原理：反冲洗过滤器主要由优质碳钢筒体、滤筒、排污阀、水流导向阀、换向执行器、压差控制器、压力表等组成。

当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。

当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。

关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用图1 正常过滤状态（水流导向阀开启）图2 反洗排污状态（水流导向阀关闭）四、外形尺寸参数:型号 进出水口径D L D1 排污孔径D2 CNAF-FC02-1.050 400 108 25CNAF-FC2.5-1.0 65 500 133 40CNAF-FC03-1.0 80 550 159 40CNAF-FC04-1.0100 600 159 50CNAF-FC05-1.0 125 640 219 50CNAF-FC06-1.0 150 700 273 65CNAF-FC08-1.0200 750 325 65CNAF-FC10-1.0 250 810 400 80CNAF-FC12-1.0 300 1100 460 80CNAF-FC14-1.0350 1200 530 80CNAF-FC16-1.0 400 1300 590 100CNAF-FC18-1.0 450 1500 690 100CNAF-FC20-1.0 500 1600 750 100CNAF-FC24-1.0 600 1700 880 100CNAF-FC28-1.0700 1900 1050 150CNAF-FC32-1.0800 2200 1200 150CNAF-FC36-1.0900 2400 1400 150CNAF-FC40-1.01000 2600 1600 150五、安装与使用:1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、控制器的设定方法：（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。

一、反冲洗过滤器自动反冲污排污原理：１、工作过滤正常工作时，水流转向阀为开启状态。

需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

２、冲洗排污正常冲洗时，水流转向阀为开启状态。

当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。

再关闭排污口上的阀门进入正常工作状态。

３、反冲洗排污反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。

由于转向阀关闭，水经过反冲阀后流速增大，反洗效果好。

二、反冲洗过滤器技术参数壳体材质碳钢不锈钢滤框滤网材质不锈钢密封件材质耐油石棉、丁晴橡胶、聚四氟乙烯工作温度(℃)-30～380-80～450公称压力(MPa)0.6～5.0(150Lb～600Lb)过滤精度(目/in)10-300三、反冲洗过滤器性能与特点１、自动冲洗排污过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。

２、冲洗排污可在全流量下正常工作，既保持系统高的流量，又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。

３、节能投资运行费用。

在安装过程中不需高旁通管理，减少了旁路三个阀门的投资及安装费用，直接安装在管网上，不需任何支撑结构，节省空间。

不需拆卸排污，降低了劳动强度，避免了调试和维修过程中的拆卸和排污、省工、省力、省时。

四、反冲洗过滤器安装、使用、维护１、直接安装在产品管道上，不需任何支撑结构，一般靠近被保护的设备前。

２、冲洗可分两阶段进行。

一是清洗排污阶段，打开排污阀约30秒的时间，根据管内杂质情况定，让杂质从排污口排出；二是反冲洗阶段，排污阀仍打开，开启水流转向阀约30秒，将粘附在过滤网上的留物反冲洗排出。

水介质反冲洗过滤器使用说明书型号:ZBG3-3-40/630北京中矿兴宝环保科技有限公司使用说明书1简介本产品适用于公称压力≤4.0MPa的水及液压油为介质的管路中，用于滤除介质中的固体颗粒状污染物，以保护其它运动件不受磨损或减轻磨损，以及细小孔元件减缓堵塞或不被堵塞，从而保证其系统正常工作而减少维修次数。

本产品具有反冲洗功能，利用系统自身压力和介质源，通过换向阀使介质反向流动，冲洗滤芯进液表面的污染物，可延长滤芯使用寿命，减少更换次数，降低劳动强度，降低使用成本。

本产品设有旁通阀，当操作者长时间没有进行反冲洗而引起滤芯堵塞，供水不足时，旁通阀会自动打开，保证系统在短时间内仍能正常工作。

2技术参数公称压力：4.0MPa公称流量：630L/min公称通径：80mm过滤精度：25、40、60、80、100、130、160、180、200……μm3安装将本产品进、出液口分别接到系统泵右边出液管路中即可（安装尺寸见附图）。

4使用4.1 正常使用（即过滤）本产品设有四个阀门，件号分别为：4（过滤进液阀）；5（反冲洗进液阀）；1（过滤出液阀）；6（反冲洗出液阀）。

详见附图。

过滤时4号、1号阀开启，手柄与管路平行，5号、6号阀关闭，手柄与管路压力表3显示进液压力，压力表2显示出液压力，两表之差表示进、出液压差，当压差＜0.35MPa时，为正常工作状态。

4.2 反冲洗当进、出液压差≥0.35MPa时，说明滤芯已堵塞严重，需对滤芯进行冲洗，步骤如下：1)打开阀门6、5；2)关闭阀门4、1；建议：每班工作完毕停机之前应进行反冲洗，冲洗至清洁液体从反冲洗出口流出，反冲洗完毕将阀门手柄调至过滤位置，观察表2、表3之差是否＜0.35MPa，若在范围内则可继续工作，此时再关机为好。

当反冲洗完毕恢复正常工作状态后，进出液压差仍≥0.35MPa时，应更换滤芯，步骤如下：1）关闭系统总阀门，使产品处于停止工作状态；2）关闭进、出液阀门4、1；3）打开排污阀6，排污卸压；4）松开法兰螺栓，拆去法兰盖，取出滤芯；5）换上原厂生产的同型号滤芯，装好法兰盖，关闭排污阀6，打开进、出液阀门4、1，打开总阀门。

全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

为了达到最佳效果及避免故障，请在使用此过滤器前认真阅读此使用手册。

只有在阅读并完全理解所有安全信息后才能使用此过滤器。

反冲洗过滤器 DN25(支架控制器)使用手册件号: 221697 (美国) 件号: 222660 (中国)带三位四通电磁阀件号: 216455 带液压手动三位四通阀反冲洗过滤器 (支架过滤器) – DN25件号: 222660 图号. 86-105893-01件号: 221697 图号. 86-105893-02件号: 216445 图号. 86-105893-03目录目录 (2)安全信息 (2)说明 (3)功能 (3)技术数据 (4)开关标识 (5)更换过滤器元件 (5)只能在规定的使用参数内使用此反冲洗过滤器。

任何修理和维护都只能在系统泄压后进行。

如果反冲洗过滤器与其他的过滤器连接在一起，那么所有的过滤器都必须要泄压。

截止阀不能安装在冲洗出液口，因为反冲洗是在高压下进行的。

当进行修理和维护时，要确保穿着保护装备。

为了确保过滤器和/或者系统的安全操作，必须定期更反冲洗过滤器 (支架过滤器) – DN25件号: 222660 图号. 86-105893-01 件号: 221697 图号. 86-105893-02 件号: 216445 图号. 86-105893-03支架过滤器NG25用作主/全流量压力过滤器。

在液压系统中，它起到保持、过滤及去除液体中的杂质的作用。

水和HFA 可以用作供液液体。

液压系统中的污染物主要是铁屑、油漆、密封橡胶、尘土和水垢所引起的。

这些杂质被传到系统的任何角落。

鉴于阀开关精确度，持续增加液压设备性能导致高需求。

在这之中，通过优化阀体与控制活塞的配合公差来达到此要求。

引发阀元件堵塞的杂质将引发功能即刻故障。

被过滤的液体通过公接头DN25流入过滤器。

正常位置时，液体可以在进液（Pin ）和出液（Pout ）之间流动。

液体流过过滤芯F1和F2后被过滤，然后从出液口流出。

反洗多介质过滤器步骤及注意事项【摘要】反洗多介质过滤器是水处理领域中常见的一种工艺设备，其通过一系列的步骤来清除水中的杂质和污染物。

本文首先介绍了反洗多介质过滤器的工作原理，然后详细阐述了反洗多介质过滤器的步骤及注意事项，包括反洗操作的正确方法和注意事项。

接着，重点介绍了反洗多介质过滤器的维护和清洗方法，强调了定期维护和清洗对设备性能的关键作用。

结论部分强调了反洗多介质过滤器在水处理中的重要性，并提出了相关的使用建议和未来发展方向，为提升水处理效率和质量做出了积极的探讨和展望。

通过本文的介绍，读者能够更深入了解反洗多介质过滤器的原理及操作要点，为实际应用提供了有益的参考与指导。

【关键词】反洗多介质过滤器、步骤、工作原理、注意事项、维护、清洗方法、重要性、使用建议、未来发展。

1. 引言1.1 反洗多介质过滤器步骤及注意事项反洗多介质过滤器是一种常用的水处理设备，在工业生产和生活用水中起着至关重要的作用。

正确的操作和维护对于保证过滤效果和延长设备使用寿命至关重要。

本文将介绍反洗多介质过滤器的步骤及注意事项，帮助用户更好地了解和操作该设备。

1. 关闭进出水阀门：在反洗过程开始前，首先需要关闭过滤器的进水与出水阀门，确保设备处于停止工作状态。

2. 启动反洗系统：根据设备的操作手册，启动反洗系统，按照设备要求设定好反洗时间和反洗水量。

3. 开启反洗水泵：启动反洗水泵，让反洗水以一定的流速进入过滤器内部，冲洗过滤介质。

4. 观察反洗效果：在反洗过程中，注意观察出水的情况，如果有杂质或颗粒物从出水口排出，说明反洗效果较好。

1. 注意反洗水质：选择合适的反洗水，避免使用过硬或过软的水质，以免对过滤介质造成损害。

2. 控制反洗水量：严格按照设备要求设定反洗水量，避免过多或过少的反洗水对设备造成影响。

3. 定期检查设备：定期检查过滤器的工作状态和过滤介质情况，如有异常及时处理，保证设备正常运行。

2. 正文2.1 反洗多介质过滤器的工作原理反洗多介质过滤器是一种常用的水处理设备，其工作原理主要是通过多种过滤介质层进行过滤，达到去除水中杂质和颗粒物的目的。

自清洗过滤器的选型良耐解读很多客户在找到我们询问自清洗过滤器的时候，都会问到自清洗过滤器是怎么选型的？他们才能大概了解我们设备的性能及适用的工段，在这里上海良耐过滤设备有限公司就为大家解读一下自清洗过滤器的选型技巧，希望给大家带来帮助。

其实无论是哪种过滤器，只要涉及到选型的，无非需要以下几个重点参数：1.过滤液体的名称2.过滤流量的大小3.客户的过滤精度需求4.过滤液体的粘度5.设备使用的工作压力及温度6.过滤液体里面的杂质含量很多时候我们在问客户这些参数时，有些客户是不清楚这些参数，甚至有些客户觉得我是来找你买设备的，我没有问你，你却问我这么多问题，其实希望大家明白，要想选出适合本公司工况的设备，肯定需要这些参数来支持，我们是卖设备的，设备也不是随便乱卖的，要符合客户的需求，所谓的需求就是在清楚了解客户的这些参数，才能选出适宜的设备，所以这些参数了解清楚是非常有必要的。

全自动反冲洗过滤器具有区别普通网式自清洗过滤器的突出优势，过滤器过滤精度50-2000um采用非常坚固耐用的楔型滤元，表面缝隙精确，单机超大过滤面积，可低表面流速精细过滤，单机超大流量至8000m3/h，可靠性高,可胜任较恶劣水质，如含油泥状杂质、软性粘性杂质，较高杂质含量，少量毛发及纤维类杂质。

反冲洗过滤器的选型：1、处理水量；2、系统的管道压力；3、用户要求的过滤精度；4、过滤杂质中悬浮物浓度；5、过滤介质的有关物理，化学性质。

反冲洗过滤器的应用范围：1、钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；2、汽车：在汽车、拖拉机、摩托车、发动机制造水,处理系统都有应用很广；3、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，用水量特大时可作为旁滤处理、全滤处理使用；4、石油化工：在循环水场做旁滤处理，可单机或多机型并联处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；5、农业园林及造纸厂：在有喷头、喷嘴系统中，为减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他对系统进行自动、精度过滤，用来防止冷却水系统堵塞；6、矿山：过滤井下喷淋水，保证系统工作正常；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、在饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域应用都非常广。

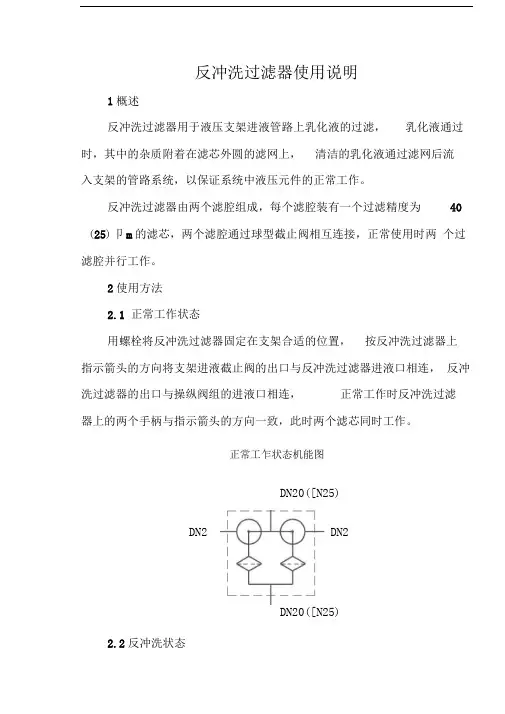

反冲洗过滤器使用说明1概述反冲洗过滤器用于液压支架进液管路上乳化液的过滤，乳化液通过时，其中的杂质附着在滤芯外圆的滤网上，清洁的乳化液通过滤网后流入支架的管路系统，以保证系统中液压元件的正常工作。

反冲洗过滤器由两个滤腔组成，每个滤腔装有一个过滤精度为40 (25)卩m的滤芯，两个滤腔通过球型截止阀相互连接，正常使用时两个过滤腔并行工作。

2使用方法2.1 正常工作状态用螺栓将反冲洗过滤器固定在支架合适的位置，按反冲洗过滤器上指示箭头的方向将支架进液截止阀的出口与反冲洗过滤器进液口相连，反冲洗过滤器的出口与操纵阀组的进液口相连，正常工作时反冲洗过滤器上的两个手柄与指示箭头的方向一致，此时两个滤芯同时工作。

正常工乍状态机能图DN20([N25)DN2 DN2DN20([N25)2.2反冲洗状态经过一段时间的使用，滤网会被乳化液中的杂质堵塞， 过滤器的通 流量减小，压力损失增大，影响支架的正常工作，此时应及时进行反冲 洗工作。

左侧滤芯反冲洗方法：用一根接头为 DN12的胶管插在反冲洗过滤 器左侧的卸液接口上，使胶管指向老塘并固定（操作者可见胶管出口）， 将反冲洗过滤器左侧的手柄往左侧卸液口方向旋转90°，此时左侧滤网外围上的杂质会被右侧流过来的乳化液从卸液口冲出，观察左侧卸液口流出的乳化液，直到没有杂质随乳化液流出， 即可关闭左侧手柄，此 时左侧滤芯反冲洗完毕。

反向重复上述过程冲洗右侧滤芯。

DN20(DN25)3技术特征：3.1 公称流量：400 （800） L/min. 3.2 公称压力:31.5 MPa. 3.3过滤精度:40卩m 3.4工作介质:乳化液.（若用户使用环境条件好，可要求制作过滤精度为 25卩m 。

4技术要求：按 MT419-1995《液压支架用阀》生产、检验.5接口规格及安装尺寸左侧反冲洗状态机能图右侧反中洗犬态机能图DN20(DN25)DN20(DN25)DN12冲洗液流向DN12DN20(DN25) 115.1 GLFX ( DN20 型反冲洗过滤器(400 L/min )5.2 GLF ( DN25型反冲洗过滤器(800 L/min )1786反冲洗过滤器的各个接口尺寸可根据用户的要求任意配制。

过滤器的概念、分类和选型Ix定义：过滤器(filter)是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀方工过滤器其它设备的进口端设备。

过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。

待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

2、工作原理：过滤器工作时，待过滤的水由水口进入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂质被截留在滤网内部。

如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返PI到初始过滤状，系统正常运行。

过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。

壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。

工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。

大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。

过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。

当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。

当反冲洗吸盘口与流芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于淀芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穰盘内并从排污阀排出。

特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。

当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。

全自动反冲洗过滤器说明书新HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>总碱度<700mg/l (CaCO计)3计)总硬度+总碱度<800mg/l (CaCO32水温：<0-90℃（流经水处理器的水温）3水压< （特殊可制造<）4浓缩倍率<（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

TW800-32G高压乳化液反冲洗过滤站说明书XXX市XXX除尘设备制造有限公司目录一. 概述二．技术参数三. 结构特征及工作原理四. 安装与调试五．反冲洗规定六．检修处理故障操作注意事项七. 故障的处理与排除八. 易损件明细表一.概述TW800-32G型高压反冲过滤站是根据我国煤矿的实际情况而开发的与乳化液泵站系统配套使用的过滤装置。

可以实现在工作过程中不需停止液压源的情况下，对系统高压管路的乳化液进行过滤，显著提高支架液压元件实际使用寿命和系统可靠性，并通过反流冲洗将污染物排出过滤站，提高了滤芯的纳污能力。

过滤站结构紧凑，安装操作简单，可靠性高，能满足各种乳化液泵站系统对介质污染的控制要求。

该产品主要用于煤矿井下液压支柱，作为泵站出口的第一级过滤，用来保护支架及液压采煤设备之用途。

过滤精度为25um,（也可根据用户在25-40um之间选用）。

该产品用于煤矿支架用乳化液过滤，为了简化操作更可靠地保证产品性能，采用手动操作操纵阀控制反冲洗主阀体；产品高低压密封可靠，使用寿命长，是煤矿井下液压系统的重要组成部份。

具有大流量、高精度、高性能反冲。

二．技术参数1.进出口通径：国标322.公称流量： 800L/min3公称压力： 35 Mpa4.滤芯精度： 25μm-40μm5.旁通阀开启压力：0.35Mpa6:使用介质：乳化液三．结构原理过滤站由两台高压反冲洗过滤器、操纵阀、压力表、底座、连接管路组成。

每台反冲洗过滤器由两套液控阀、一套旁通阀组成。

连接与乳化液泵站与液压支架之间，达到洁净乳化液供给支架。

当滤网有堵塞时，以液压系统压力的乳化液为压力源，用操纵阀分别控制左右反冲洗过滤器液控阀，实现过滤器反冲洗。

TW800-32G反冲洗过滤器示意图反冲洗过滤站液压原理工作原理：1.正常使用时由进液口进液，操纵阀手把中间位置，高压液体经两个过滤器液控两位两通阀2，两个过滤网1为液压支架供洁净高压乳化液。

2.当过滤网有杂质堵塞时，必须对过滤网进行清洗。

举例：罐体直径1500mm,出水量17M3/h.确定反洗水泵的流量及扬程？
首先我们应该了解水、气的反洗强度，反洗流程水洗—气洗—水洗。

第一步水洗反洗强度13-16L/(m2.s)
第二步气洗反洗强度10-15 L/(m2.s)
第三步水洗反洗强度8-10 L/(m2.s)
历时5-10Min
在水洗时，可取15 L/(m2.s)。

3.14*0.75*0.75*15*3600/1000=95M3/h
综上所述：
ＤＮ１５００罐运行１７Ｍ３／ｈ运行通量２.６７L/(m2.s)
反洗９５Ｍ３／ｈ，反洗通量１５L/(m2.s) （可取运行通量的５倍关系）
扬程２０－３０ｍ实际工程多选３０－４０ｍ
气压０.３Mpa左右范围０.３－０.６Mpa
反推回去，已知出水量１７Ｍ３／ｈ，怎样确定罐体直径？
过滤器(池)滤速 m/h
根据上面的表格求出我们所需要罐的直径：
Ｓ＝Ｑ／Ｖ＝１７／６－１０＝２．８３－１．７Ｍ２
Ｒ２＝２．８３－１．７／３．１４
Ｒ＝０．９－０.７４
40T/H的反渗透活性炭过滤器为直径3000×高度4400MM 大概需要多少有计算公式吗？
这个要用果壳活性炭，3000直径的罐填活性炭高度要1.2M，该活性炭密度为
0.5，所以：
1.5 X 1.5 X 3.14 X 1.2 X 0.5=4.239吨。

填装活性炭后的空间称为膨胀体积是给反冲洗后正洗留用的，我建议你填装高度1.5m即可。

活性炭的填装高度是没有公式计算的，是通过实验得出的。

实验中还要注意活性炭本身的滤速特性。

至于活性炭的选用，建议你用果壳碳即可，一般5.5-7元一公斤。

(自动除污器)反冲洗过滤器使用说明书反冲洗过滤器主要用在水、蒸汽、油类等需要过滤的管网中。

由于我国地质结构复杂多含砂和灰质的特点；另外安装的管道中有不少的杂物，如焊渣、砂土等，不仅降低了水的质量，同时还影响了阀门密封件的密封性，因此需在管路的适当位置安装过滤器，以净化水质和满足流量需求。

过滤器的型式很多有直通式、角式、Y型等。

不管哪种型式，工作过一段时间后都需要将过滤器拆下进行清洗，否则就会因杂质特别是纤维附在过滤器拆下进行清洗，否则就会固杂费特别是纤维物附在过滤网上而堵塞网孔，影响流量。

要恢复原来的流量就需将管路使用，拆下过滤器清洗过滤网。

这样就影响了正常供水。

反冲洗过滤器本着不是水或少使水的原则来设计。

即不需要拆下过滤器，就能对过滤网进行清洗，达到清洁水质，保证流量的目的。

一、反冲洗过滤器的工作原理为正常工作状态水从左边向右流动，杂物流到排污口或附在过滤上。

需要排污时a、水正常流动，正常过水，打开排污口就可以将一部份杂质排出。

b、当纤维物糊在过滤网上不能按上述方法清洗过滤网时，首先将反冲洗过滤器前方的截止阀关闭。

开启排污口，利用水倒流反冲过滤器网的原理将物污冲下，从排污口排出。

c、过滤网孔面积的选择, 过滤网孔的总面积≥管道截面积的几倍：d、排污口的选择管道直径DN ≤125mm,，排污口选择管螺纹连接管道直径DN＞125mm ，排污口选择法兰连接三、反冲洗过滤器的安装与使用1、反冲洗过滤器安装在进水管道的各类配置阀的前端。

在过滤器的前方安装一个截止阀，在过滤器的下方安装一个排污阀，如图。

反冲洗过滤器可以水平安装，如图也可以垂直角度2、反冲洗过滤器的使用在管路正常工作状态时，截止阀为开启状态，排污阀为关闭状态。

在管路正常工作状态时，截止阀为开启状态，排污阀为关闭状态。

工作一段时间后排污法处有少量的少砂粒等，这时管路正常工作（通水），可以开启排污阀，进行少量排污。

当过滤网上糊上大量的纤维物而影响管路的流量时，就需要清洗过滤网。
