悬臂板墙趾板墙踵板凸榫扶壁立壁板墙趾板墙踵板凸榫悬臂式和扶壁式挡土墙施工工艺7.3.1工艺概述钢筋混凝土悬臂式挡土墙和扶壁式挡土墙，属轻型挡土墙。
结构型式如图，悬臂式挡土墙是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，呈倒“T”形，具有三个悬臂即立壁、墙趾板和墙踵板；扶壁式挡土墙由立壁（墙面板）、墙趾板、墙踵板及扶肋（扶壁）组成，如图7.3.1 所示。
当墙身较高时，在悬臂式挡土墙的基础上，沿墙长方向，每隔一定距离加设扶肋。
扶肋把立壁同墙踵板联系起来，起加劲的作用，以改善立壁和墙踵板的受力条件，提高结构的刚度和整体性，减小立壁的变形。
扶壁式挡土墙宜整体灌注，也可采用拼装，但拼装式扶壁挡土墙不宜在地质不良地段和地震烈度大于等于8 度的地区使用。
(a)悬臂式(b)扶臂式图 7.3.1 悬臂式和扶臂式挡土墙结构示意图悬臂式挡土墙和扶壁式挡土墙的结构稳定性是依靠墙身自重和墙踵板上方填土的重量来保证，而且墙趾板也显著地增大了抗倾覆性，并大大减小了基底应力。
其主要特点是构造简单、施工方便，墙身断面较小，自身重量轻，可以较好地发挥材料的强度性能，并适应承载力较低的地基。
7.3.2作业内容1.测量放样；2.基槽开挖；3. 浇筑垫层混凝土；4. 钢筋骨架制作与安装成型；5. 模板制作与安装；6. 混凝土灌筑；7.模板拆除及混凝土的养护；8.防排水设施及填料填筑。
7.3.3质量标准及验收方法悬臂式和扶壁式挡土墙允许偏差及检查方法应符合表7.3.3-1～表7.3.3-4 的各项规定项目允许偏差（mm）检验方法受力钢筋顺长度方向加工后的全长±10 尺量弯起钢筋各部尺寸±20 尺量箍筋各部分尺寸±5 尺量检查项目允许偏差(mm)受力钢筋间距两排以上排距±5同排立壁、墙底板±10表7.3.3-3 模板、支架制作时的允许偏差7.3.4工艺流程图悬臂式和扶壁式挡土墙施工顺序包括基坑开挖、地基处理、混凝土配合比设计与拌制、钢筋骨架制作、模型制作与安装、混凝土浇筑、防排水设施、填料填筑与压实等。
悬臂式和扶壁式挡土墙在建筑和土木工程中，挡土墙是一种用于防止土壤和岩石滑坡或坍塌的结构。
挡土墙可以分为多种类型，包括重力式挡土墙、拱形挡土墙、钢板挡土墙、混凝土挡土墙和石材挡土墙等。
其中，悬臂式挡土墙和扶壁式挡土墙是两种常见的挡土墙类型。
1. 悬臂式挡土墙悬臂式挡土墙是一种将挡土墙悬在空中的结构形式，挡土墙前面的土壤受到上部结构的作用而得以支撑。
悬臂式挡土墙的支撑结构通常由一系列水平的，薄型的预应力混凝土梁构成，这些梁通过锚固在背墙上的钢筋进行悬挂。
悬臂式挡土墙的主要优点是结构简单，施工容易，还可以在地形较为陡峭的地区进行施工。
由于挡土墙前面的土壤只受到上部结构的支撑，因此需要更加严格的控制挡土墙的支撑结构的质量和施工过程中的安全性。
同时，由于悬臂式挡土墙所需的预应力混凝土梁需要在现场浇筑，因此在遇到极端气候条件的情况下，悬臂式挡土墙可能会受到一定的损坏。
2. 扶壁式挡土墙相比于悬臂式挡土墙，扶壁式挡土墙是一种更加坚固的结构，因为它的支撑结构是直接嵌入挡土墙前面的土壤中的。
扶壁式挡土墙需要先在挡土墙前面的土地上进行开挖，然后将支撑结构嵌入土壤之中，最后再进行挡土墙的施工。
扶壁式挡土墙的主要优点是结构坚固，可以用于防止挡土墙前面的土地发生滑坡或者结构坍塌。
与悬臂式挡土墙相比，扶壁式挡土墙所需的支撑结构量更大，需要更多的成本和物力投入。
此外，扶壁式挡土墙的建造也需要更多的时间和人力资源，需要更加严格的安全措施。
，悬臂式挡土墙和扶壁式挡土墙都是有效的挡土墙类型，它们在不同的情况下具有不同的优点和缺点。
在选择何种类型的挡土墙时，应该根据具体的工程需求和场地状况进行综合考虑，并且在施工过程中要严格遵守相应的安全规范，确保工程的施工和使用安全。

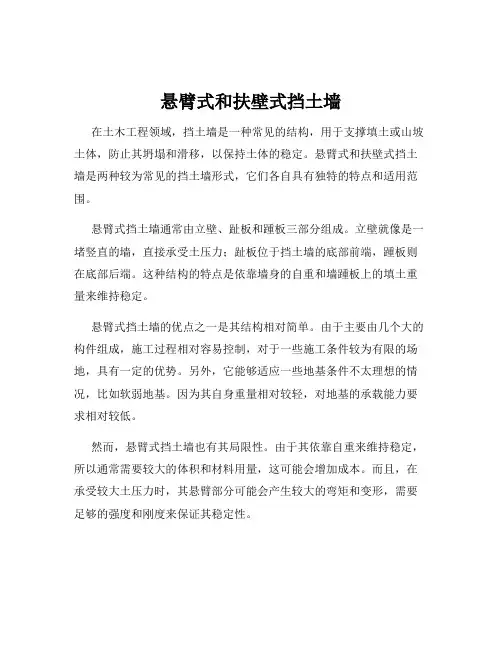

悬臂式和扶壁式挡土墙在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌和滑移，以保持土体的稳定。
悬臂式和扶壁式挡土墙是两种较为常见的挡土墙形式，它们各自具有独特的特点和适用范围。
悬臂式挡土墙通常由立壁、趾板和踵板三部分组成。
立壁就像是一堵竖直的墙，直接承受土压力；趾板位于挡土墙的底部前端，踵板则在底部后端。
这种结构的特点是依靠墙身的自重和墙踵板上的填土重量来维持稳定。
悬臂式挡土墙的优点之一是其结构相对简单。
由于主要由几个大的构件组成，施工过程相对容易控制，对于一些施工条件较为有限的场地，具有一定的优势。
另外，它能够适应一些地基条件不太理想的情况，比如软弱地基。
因为其自身重量相对较轻，对地基的承载能力要求相对较低。
然而，悬臂式挡土墙也有其局限性。
由于其依靠自重来维持稳定，所以通常需要较大的体积和材料用量，这可能会增加成本。
而且，在承受较大土压力时，其悬臂部分可能会产生较大的弯矩和变形，需要足够的强度和刚度来保证其稳定性。
扶壁式挡土墙则是在悬臂式挡土墙的基础上发展而来的。
它在立壁的基础上，每隔一定距离增设扶壁，扶壁将立壁分成若干段。
扶壁就像是一个个支撑，增强了整个结构的稳定性。
扶壁式挡土墙的优点在于其能够承受更大的土压力。
通过增设扶壁，有效地减小了立壁的弯矩和变形，提高了结构的承载能力。
同时，由于扶壁的存在，使得墙体的自重相对减轻，在一定程度上节省了材料。
不过，扶壁式挡土墙的施工相对复杂一些。
扶壁的设置需要精确的施工控制，以确保其位置和尺寸的准确性。
而且，由于结构较为复杂，设计和计算的难度也相对较大。
在实际工程应用中，选择悬臂式还是扶壁式挡土墙，需要综合考虑多个因素。
首先是土压力的大小和分布情况。
如果土压力较大，扶壁式挡土墙可能更为合适；如果土压力相对较小，悬臂式挡土墙可能能够满足要求。
其次是地基条件。
软弱地基可能更适合采用悬臂式挡土墙，而地基条件较好时，两种形式都可以考虑。
第二节悬臂式和扶壁式挡土墙
一、悬臂式和扶壁式挡土墙（它们都采用钢筋混凝土结构）1悬臂式挡土墙【图】
它是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，具有三个悬臂：立壁、墙趾板和墙踵板。
2.扶壁式挡土墙【图】
它是由立壁（墙面板）墙趾板、墙踵板及扶肋组成。
【结合一些现场图片展示土钉墙的形式和施工过程：施工中的悬臂式挡土墙;
悬臂式挡土墙的应用；扶壁式挡土墙；涿州车站扶壁式挡土墙；扶壁式挡土墙侧面】二、卸荷板式挡土墙
——是折线型重力挡土墙的墙背在适当高度处，安装
一定长度的水平钢筋混凝土板，这个板将墙后填料分
为上下两部分，上部分的填料可作为强身重量、而下
部分由于该板的隔开，下墙压土力大大减小，故称该
板为卸荷板。
这种结构形式介于重力挡土墙和轻型挡土堵之
间，即兼具刚性墙和柔性墙两者的特点。
由于卸荷板
的影响，这种结构的培工量比重力式节省30%左
右，所以能节省工程投资。
凸舞。
目录一、编制依据1二、工程概况1三、施工工艺及方案21、施工工艺流程22、施工方案2四、施工设备及人员配备、工期计划111、投入本工程的主要施工机械112、投入本工程的主要劳动力113、主要检查设备、测量仪器124、计划工期12五、质量保证措施13六、安全保证措施14七、文明施工、环境保护14悬臂式挡土墙施工方案一、编制依据1、设计图纸2、《城镇道路工程施工与质量验收规范》（CJJ1—2008)3、《公路路基施工技术规范》（JTG F10—2006）4、《建筑工程绿色施工规范》(GB/T50905—2014)5、《施工现场临时用电安全技术规程》（JGJ46—2005）6、《混凝土结构工程施工质量验收规范》（GB50204—2015)7、我单位积累的类似工程的施工经验。
二、工程概况在机动车道两侧与辅道之间设置悬臂式钢筋混凝土挡土墙,悬臂挡土墙每10米设一道沉降缝,缝宽2cm,靠墙背一侧2cm深范围内嵌橡胶沥青防水密封膏，余填拘留密封膏。
挡墙墙背1。
0m范围内全部用1:4灰土回填，挡墙顶均设置防撞护栏.K0+000~K0+600段道路经过XX村，K1+000～K1+296.088（设计终点）段道路经过XX村，有少量的砖混结构房屋和简易房需要拆迁.其余路段均为农田、果园等.该区域地貌单元属渭河北岸黄土塬.地质情况主要为耕（表)土，黄土，古土壤等，场地地下水埋藏较深，可不考虑地下水对路基及管道施工的影响。
场地土对混凝土结构具微腐蚀性,对钢筋混凝土结构中的钢筋具微腐蚀性。
项目区地震动峰值加速度a=0。
20g,反应谱特征周期T=0。
40s，相当于地震基本烈度Ⅷ度。
可不考虑路基土的地震液化及震陷问题.场地季节性冻土标准冻结深度小于0.60m.三、施工工艺及方案1、施工工艺流程悬臂式挡土墙施工工艺流程见下表:22。
12.233。
2.3灰土垫层施工3：7灰土基础厚度25cm,顶部两侧均应宽出墙底板不小于0。
2m，基础分一次填筑，3：7灰土垫层压实度≥96%,地基承载力要求≥200Kpa。
悬臂式挡土墙介绍悬臂式挡土墙是一种用于支撑土体并阻止土体滑坡或坍塌的结构体系。
它是由几个关键组成部分构成的，包括墙体、悬臂臂板、地基和加固材料。
这种挡土墙的设计和建造可以适应各种不同的地形和土壤条件，并且能够提供长期的土壤保护和稳定性。
结构和工作原理悬臂式挡土墙的主体结构是由墙体和悬臂臂板组成的。
墙体通常是由混凝土、钢筋混凝土或砖石等材料构成，具有足够的强度和刚度以承受土体的压力。
悬臂臂板是连接墙体和地基的关键部分，它负责将土壤负荷传递到地基上，同时通过支撑土壤防止墙体倾覆。
悬臂式挡土墙的工作原理基于力学原理。
当土体施加压力时，墙体和悬臂臂板通过受拉和受压来分别承受水平和垂直力。
墙体通过抗拉和抗剪强度来阻止土体滑动，而悬臂臂板通过受压强度来抵抗土体的压力和弯曲力。
地基则起到了支撑墙体和吸收土体力量的作用。
设计考虑因素在设计悬臂式挡土墙时，需要考虑以下因素：土壤条件土壤的类型、含水量和强度是设计悬臂式挡土墙的关键因素。
土壤的稳定性和侵蚀性将决定墙体和臂板的尺寸和强度，以及地基的设计。
荷载荷载包括水平力、垂直力和地震力。
需要考虑土壤和地基的荷载特性，确保挡土墙的稳定性和安全性。
水分管理水分对土壤的影响很大。
需要考虑土壤的排水和渗透性能，以及墙体和悬臂臂板的防水能力，以确保悬臂式挡土墙的长期稳定性。
地震和风荷载地震和风荷载是设计悬臂式挡土墙时需要考虑的重要因素。
需要结合当地的地震和气象数据来进行设计，确保挡土墙的抗震和抗风能力。
建造和维护在建造悬臂式挡土墙时，需要进行以下步骤：1.地基准备：对地基进行平整和加固，确保其能够承受墙体和土壤压力。
2.墙体施工：根据设计要求，建造墙体的结构和形状，使用适当的材料和技术。
3.悬臂臂板施工：连接墙体和地基的悬臂臂板需要具备足够的强度和稳定性，根据设计要求进行施工。
4.加固材料安装：根据需要，安装钢筋、加固网或其他加固材料，以提高挡土墙的稳定性和强度。
悬臂式挡土墙的维护非常重要，可以通过以下措施来增加其使用寿命：•定期巡检：检查墙体的裂缝、渗漏和变形情况，及时采取修复措施。

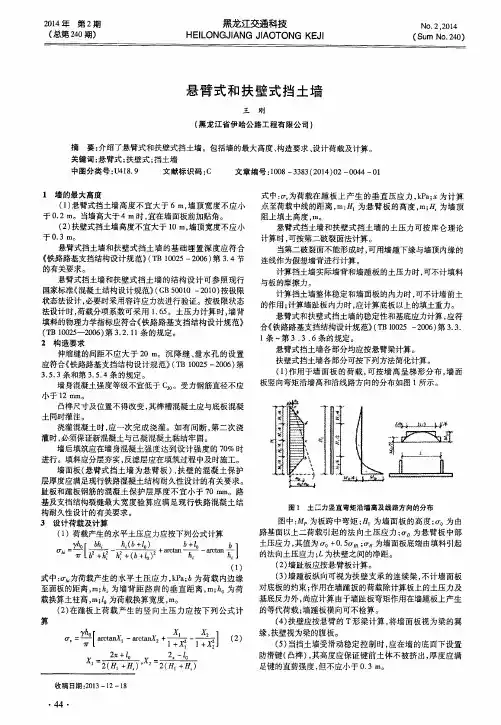

悬臂式和扶壁式挡土墙悬臂式和扶壁式挡土墙悬臂式和扶壁式挡土墙是在土木工程中常用的两种支挡结构，用于稳定边坡和抵抗土体的水平推力。
本文将详细介绍悬臂式和扶壁式挡土墙的定义、结构、设计、施工以及应用。
1. 悬臂式挡土墙悬臂式挡土墙是由一直立坡脚下的梁杆、悬臂梁、锚杆及挡土墙体等组成的结构。
其结构特点包括：1.1 梁杆：悬挂在上部结构一个或多个点上，支撑挡土墙的悬殊荷载；1.2 悬臂梁：悬挂在梁杆上，用以支撑挡土墙体及抵抗土体的水平推力；1.3 锚杆：锚固在梁杆或悬臂梁上，用以稳定整个悬挂结构；1.4 挡土墙体：由混凝土或砖石等材料建造的挡土墙，具有抵抗土体水平推力和保护悬挂结构的作用。
2. 扶壁式挡土墙扶壁式挡土墙是由墙体、地脚、锚杆以及挡土墙面等部分组成的结构。
其结构特点包括：2.1 墙体：通常由混凝土建造而成，负责支撑土体及抵抗土体的水平推力；2.2 地脚：位于墙体底部，用以增加挡土墙的稳定性；2.3 锚杆：通过将锚杆固定在墙体内部混凝土中，在地下锚固点与墙体之间产生摩擦力，从而增加墙体的稳定性；2.4 挡土墙面：墙体外侧面与土体接触，起到抵抗土体水平推力的作用。
3. 悬臂式和扶壁式挡土墙的设计与施工3.1 设计要点- 土体力学特性的确定；- 边坡稳定性分析；- 挡土墙结构类型的选择；- 挡土墙结构参数的确定。
3.2 施工要点- 土方开挖；- 基础处理；- 挡土墙结构施工；- 锚杆安装；- 挡土墙面保护。
4. 悬臂式和扶壁式挡土墙的应用领域悬臂式和扶壁式挡土墙广泛应用于以下领域：- 建筑工程中的土方工程；- 水利工程中的堤防工程；- 道路和铁路工程中的边坡工程；- 市政工程中的平整地建设等。
附件：- 设计图纸；- 结构计算书；- 施工图。
法律名词及注释：- 土木工程：指以土为基础材料，运用力学知识和工程力学原理，经济和合理地设计、施工、管理和保修土坝、土堤、土石坝、挡土墙和土石结构等的一门工程学科。
挡墙分为重力式挡墙、悬臂式挡墙、扶壁式挡土墙和锚杆式挡土墙。
1.重力式挡土墙：定义：指的是依靠墙身自重抵抗土体侧压力的挡土墙。
材料：可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。
优点：形式简单、取材容易、施工方便。
适用范围：墙高在6m以下，地层稳定、开挖土石方时不会危及相邻建筑物安全的地段。
2.悬臂式挡墙定义：指的是由立壁、趾板、踵板三个钢筋混凝土悬臂构件组成的挡土墙。
材料：混凝土进行整体浇筑。
优点：构造简单，施工方便，能适应较松软的地基。
适用范围：适用4~8m高的填方边坡，可防止填方边坡的隐性滑动；3. 扶壁式挡土墙定义：指的是沿的立臂，每隔一定距离加一道扶壁，将立壁与踵板连接起来的挡土墙。
材料：混凝土进行整体浇筑。
优点：构造简单、施工方便，墙身断面较小，自身质量轻，可以较好地发挥材料的强度性能，能适应承载力较低的地基。
适用范围：适用6~12m高的填方边坡，可防止填方边坡的隐性滑动；4. 锚杆挡土墙定义：指的是由钢筋混凝土板和锚杆组成，依靠锚固在岩土层内的锚杆的水平拉力以承受土体侧压力的挡土墙。
材料：钢筋、混凝土。
优点：由钢筋混土面板和锚定板组成，为柔性支挡结构，造价低，断面尺寸较小；适用范围：适用6~12m高的填方边坡，可做成多级高边坡，能够使边坡坡度做成80~90度之间；5.桩板式挡墙定义：是钢筋混凝土结构，由桩及桩间的挡土板两部分组成。
桩部分锚入地下，其界面为矩形或圆形，部分伸出地表，挡土板可以做成预制板、拱板或现浇板。
适用范围：适用于一般地区的土质填方边坡，以及需要直立削坡的土质挖方边坡，其悬臂长度可达15m。
