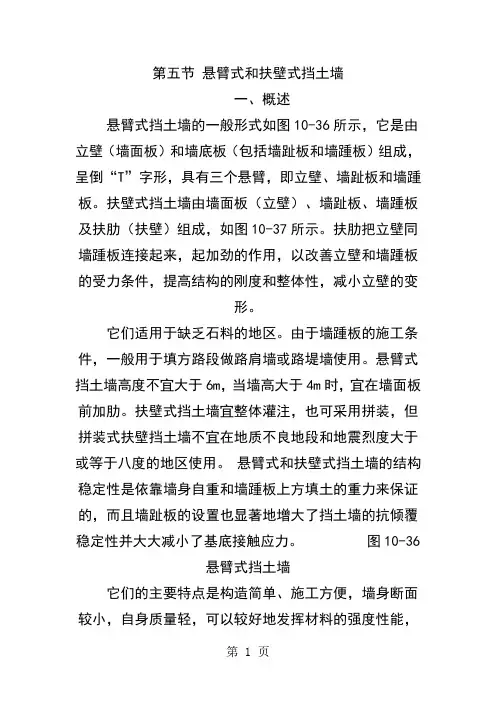

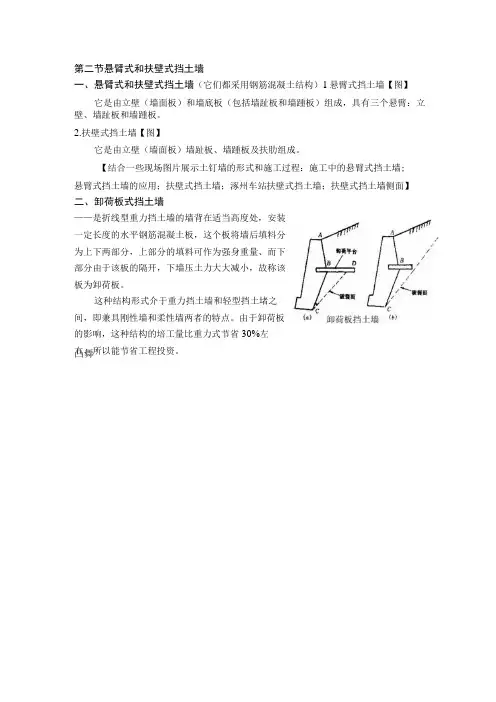

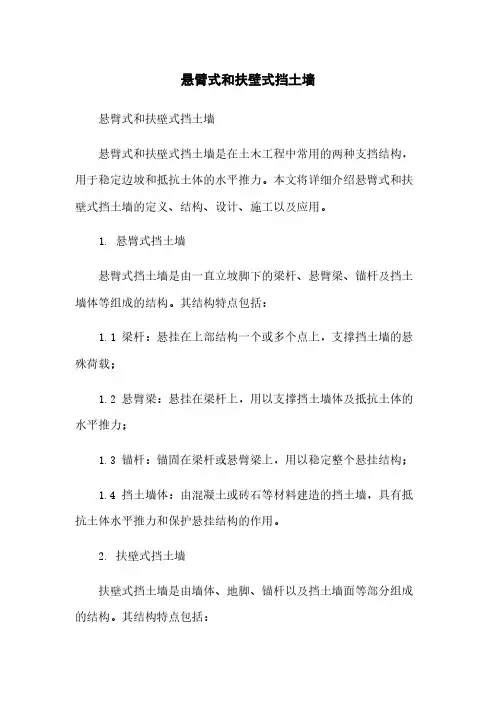

第五节悬臂式和扶壁式挡土墙一、概述悬臂式挡土墙的一般形式如图10-36所示，它是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，呈倒“T”字形，具有三个悬臂，即立壁、墙趾板和墙踵板。
扶壁式挡土墙由墙面板（立壁）、墙趾板、墙踵板及扶肋（扶壁）组成，如图10-37所示。
扶肋把立壁同墙踵板连接起来，起加劲的作用，以改善立壁和墙踵板的受力条件，提高结构的刚度和整体性，减小立壁的变形。
它们适用于缺乏石料的地区。
由于墙踵板的施工条件，一般用于填方路段做路肩墙或路堤墙使用。
悬臂式挡土墙高度不宜大于6m，当墙高大于4m时，宜在墙面板前加肋。
扶壁式挡土墙宜整体灌注，也可采用拼装，但拼装式扶壁挡土墙不宜在地质不良地段和地震烈度大于或等于八度的地区使用。
悬臂式和扶壁式挡土墙的结构稳定性是依靠墙身自重和墙踵板上方填土的重力来保证的，而且墙趾板的设置也显著地增大了挡土墙的抗倾覆稳定性并大大减小了基底接触应力。
图10-36悬臂式挡土墙它们的主要特点是构造简单、施工方便，墙身断面较小，自身质量轻，可以较好地发挥材料的强度性能，能适应承载力较低的地基。
但是需耗用一定数量的钢材和水泥，特别是墙高较大时，钢材用量急剧增加，影响其经济性能。
二、土压力计算（一）库伦土压力法悬臂式和扶壁式挡土墙土压力一般可采用库伦土压力理论计算，特别是填土表面为折线或有局部荷载作用时。
由于假想墙背AC的倾角较大，当墙身向外移动，土体达到主动极限平衡状态时，往往会产生第二破裂面DC，如图10-38所示。
若不出现第二破裂面则按一般库伦理论计算作用于假想墙背AC上的土压力，此时墙背摩擦角d = j。
若出现第二破裂面则应按第二破裂面法来计算土压力。
立壁计算时，应以立壁的实际墙背为计算墙背进行土压力计算，并假定立壁及填土间的摩擦角d = 0。
当验算地基承载力、稳定性、墙底板截面内力时，以假想墙背AC（或第二破裂面DC）为计算墙背来计算土压力，将计算墙背及实际墙背间的土体重力作为计算墙体的一部分。
