螺纹的规定画法外螺纹的大径线，内螺纹的小径线)。
(外螺纹的小径线，内螺纹的大径线)。
螺纹的标注标注的基本格式：×——↓ ↓☆粗牙螺纹不标注螺距。
☆右旋螺纹不用标注旋向，左旋时则标注LH。
☆公差带代号应按顺序标注中径、顶径公差带代号。
☆旋合长度为中等时，“N”可省略。
M20×2LH—5g6g—SM—普通螺纹 20—大径d＝20 2—螺距P2 (细牙) 左旋—LH 5g—中径公差带代号6g—顶径公差带代号 S—短旋合长度二、螺纹紧固件装配图的画法1.螺栓装配图简化法下图为三视图画法2.螺钉装配图简化法常见错误画法键的功用用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一起，以传递扭矩。
键的标记例：键 16×100 GB1096-79表示：圆头普通平键(A)型宽度=16mm 长度=100mm键联接的画法平键联接的画法：注意键上剖面线销的功用销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。
销的标记公称直径10mm，长50mm的B型圆柱销标记：销 GB119-86 B10×50齿轮作用：1.传递运动和动力 2.改变轴的转速与转向种类：1.圆柱齿轮：用于两平行轴的传动。
2.圆锥齿轮：用于两相交轴的传动。
3.蜗轮蜗杆：用于两交叉轴的传动。
圆柱齿轮圆柱齿轮的画法1.单个圆柱齿轮的画法画图要点：圆柱齿轮各部分的名称2.两圆柱齿轮啮合的画法滚动轴承滚动轴承的结构、分类及代号结构：由内圈、外圈、滚动体和保持架组成。
分类：按其承受的载荷方向分为：☆☆☆代号：按顺序由前置代号、基本代号、后置代号构成。
基本代号（当内径尺寸在）如：轴承代号（02）代号（内径尺寸=04×5=20mm）弹簧弹簧的作用和种类★作用：弹簧在部件中的作用是减震、复位、夹紧、测力和储能等。
★种类：常用种类：螺旋弹簧（分为压力弹簧，拉力弹簧，扭转弹簧）和涡旋弹簧小结：一、在螺纹的规定画法中，要抓住三条线。

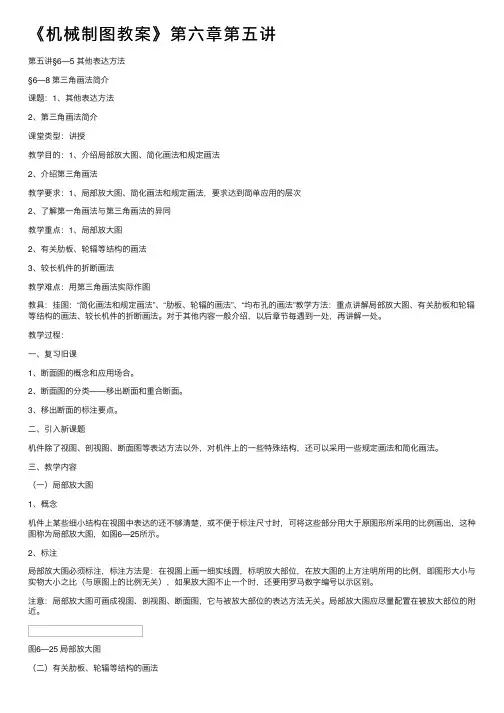

《机械制图教案》第六章第五讲第五讲§6—5 其他表达⽅法§6—8 第三⾓画法简介课题：1、其他表达⽅法2、第三⾓画法简介课堂类型：讲授教学⽬的：1、介绍局部放⼤图、简化画法和规定画法2、介绍第三⾓画法教学要求：1、局部放⼤图、简化画法和规定画法，要求达到简单应⽤的层次2、了解第⼀⾓画法与第三⾓画法的异同教学重点：1、局部放⼤图2、有关肋板、轮辐等结构的画法3、较长机件的折断画法教学难点：⽤第三⾓画法实际作图教具：挂图：“简化画法和规定画法”、“肋板、轮辐的画法”、“均布孔的画法”教学⽅法：重点讲解局部放⼤图、有关肋板和轮辐等结构的画法、较长机件的折断画法。
对于其他内容⼀般介绍，以后章节每遇到⼀处，再讲解⼀处。
教学过程：⼀、复习旧课1、断⾯图的概念和应⽤场合。
2、断⾯图的分类——移出断⾯和重合断⾯。
3、移出断⾯的标注要点。
⼆、引⼊新课题机件除了视图、剖视图、断⾯图等表达⽅法以外，对机件上的⼀些特殊结构，还可以采⽤⼀些规定画法和简化画法。
三、教学内容（⼀）局部放⼤图1、概念机件上某些细⼩结构在视图中表达的还不够清楚，或不便于标注尺⼨时，可将这些部分⽤⼤于原图形所采⽤的⽐例画出，这种图称为局部放⼤图，如图6—25所⽰。
2、标注局部放⼤图必须标注，标注⽅法是：在视图上画⼀细实线圆，标明放⼤部位，在放⼤图的上⽅注明所⽤的⽐例，即图形⼤⼩与实物⼤⼩之⽐（与原图上的⽐例⽆关），如果放⼤图不⽌⼀个时，还要⽤罗马数字编号以⽰区别。
注意：局部放⼤图可画成视图、剖视图、断⾯图，它与被放⼤部位的表达⽅法⽆关。
局部放⼤图应尽量配置在被放⼤部位的附近。
图6—25 局部放⼤图（⼆）有关肋板、轮辐等结构的画法1、机件上的肋板、轮辐及薄壁等结构，如纵向剖切都不要画剖⾯符号，⽽且⽤粗实线将它们与其相邻结构分开，如图6—26所⽰。
图6—26 肋板的剖视画法2、回转体上均匀分布的肋板、轮辐、孔等结构不处于剖切平⾯上时，可将这些结构假想旋转到剖切平⾯上画出。
局部放大图、简化画法和规定画法1．局部放大图将机件上的局部结构，用大于原图形的比例画出的图形，称为局部放大图〔G B/T〕。
局部放大图应尽量配置在被放大部位的附近。
机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用局部放大图。
局部放大图可画成视图、剖视图、断面图，它与被放大局部的表达方式无关。
图7-35 局部放大图的画法和标注局部放大图的画法：1〕绘制局部放大图时，应在原图形用细实线圈出被放大的部位。
2〕当同一机件上有几处被放大的部位时，各处的放大比例可以不同，但必须用罗马数字依次编号，标明被放大的部位，并在局部放大图的上方以分数形式标注出相应的罗马数字和所采用的比例，如图7-35。
3〕当机件上被放大的局部仅一个时，在局部放大图上方只需注明比例。
4〕同一机件上不同部位需要放大时，假设局部放大图图形相同或对称时，只需画出一个。
图7-36 局部放大图图形相同或对称时只画一个5〕必要时可用几个图形来表达同一个被放大局部的结构，如图7-37。
图7-37 用几个图形来表达同一个被放大局部的结构需要注意的是：局部放大图的比例数值是放大图与实际物体的比例，而不是对原图的比例。
2．规定画法和简化画法制图国家标准中还有一些规定画法和简化画法，如表7-3：表7-3 图样的规定画法和简化画法肋、轮辐及薄壁等纵向剖切的画法对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接局部分开均布的肋、轮辐、孔等结构的画法当回转体机件上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上按对称形式画出，而其分布情况由垂直于回转轴的视图表达a 肋、孔按对称形式画出b 孔按对称形式画出对称机件的视图的画法为了节省绘图时间和图幅，对称机件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线a 对称机件只画下半局部b 对称机件只画四分之一零件图中有两个或两个以上相同视图的表示一个零件上有两个或两个以上图形相同的视图，可以只画一个视图，并用箭头、字母和数字表示其投射方向和位置a 零件图中两个相同视图的表示倾斜度角度不大的结构的画法与投影面倾斜角度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替b 零件图中相同局部视图和斜视图的表示假设干直径相同且成规律分布的孔的画法圆孔、螺孔、沉孔等，可以仅画出一个或几个，其余用点划线表示其中心位置，同时在零件图中注明孔的总数〔续〕相同结构按规律分布的画法当机件具有假设干相同结构〔齿、槽等〕，并按一定规律分布时，可只画出几个完整的结构，其余用细实线连接，但在零件图中那么必须注明该结构的总数a 假设干相同齿的简化画法相邻的辅助零件的画法相邻的辅助零件用细双点画线绘制。
技术制图通用术语1、基础术语图drawing图样drawing简图diagram投影法projection method投影projection投影面projection plan分角quadrant2、一般规定术语图纸幅面formats比例scale字体lettering图线lines图形符号graphic symbols尺寸dimension标题栏title block明细栏item block图框border对中符号centering marks3、画法术语中心投影法central projection method平等投影法parallel projection method正投影法orthogonal projection method 正投影图orthogonal projection斜投影法oblique projection method斜投影图oblique projection轴测投影图axonometric projection透视投影图perspective projection镜像投影reflective projection标高投影indexed projection第一角画法first angle method第三角画法third angle method视图view主视图front view俯视图top view左视图left view右视图right view仰视图bottom view后视图rear view局部放大图drawing of partial enlargement平面图plan立面图elevation详图detail简化画法simplified representation规定画法specified representation省略画法missive representation示意画法schematic representation4、图的种类术语零件图detail drawing装配图assembly drawing毛坯图model drawing型线图lines drawing表格图tabular drawing空白图blank drawing外形图figuration drawing安装图installation drawing管系图piping drawing方案图conceptual drawing设计图design drawing施工图production drawing总布置图general plan框图block diagram原理图schematic diagram; elementary diagram流程图flow diagram电路图circuit diagram接线图connection diagram 逻辑图logic diagram算图graph表图chart草图sketch原图original drawing底图traced drawing复制图duplica。
第二节注塑模具装配图的习惯画法和规定要求第二节注塑模具装配图的习惯画法和规定要求第二节注塑模具装配图的习惯画法和规定要求一．模具图中的画法主要按机械制图的国家标准规定绘制,考虑到模具图的特点,允许采用一些常用的习惯画法.1.实心零部件、紧固件，均按不剖绘制。
2.两相邻的接触面规定只画一条线，但当两相邻零件的基本尺寸不相时，即使间隙很少，也须画出一条线。
3.两相邻零部件的剖面线的倾斜(45°)方向应相反。
4.模具装配图的布局一般主视图在左上角。
习惯上把动模作为俯视图。
在俯视图中可绘制动模和定模各一半的视图（需要时再绘制其他视图）。
5.塑件（红色表示）绘制成剖视图或断面图，并作剖面线，动、定模等可以不作剖面线。
6.外形倒角可以不绘制。
7.有装配间隙应绘制双线。
8.视图右下角(最好的右下角)或左下角为基准角，并以偏移的导柱孔为基准角（并按图1−9画上基准角符号）。
9.在模具中,大多数习惯采用简化画法画绘制弹簧,用双点划线表示.当弹簧个数较多时,在俯视图中可只绘制一个,其余只绘制窝座示意。
10.直径尺寸大小不同的各组孔可用涂色、符号、阴影线区别。
11.同一规格、尺寸的内六角螺钉和圆柱销，在模具总装配图中的剖视图中可各画一个，引一个件号，当剖视图中不易表达时，也可从俯视图中引出件号。
内六角螺钉在俯视图中用双圆表示（螺钉头外径和窝孔），圆柱销在俯视图中用单圆（并在1/4圆内图黑）表示，当剖视位置比较小时，螺钉和圆柱销可各画一半。
在总装配图中，螺钉过孔一般情况下要绘制出。
12.当螺钉、定位销零件用虚线表达时，不能用为件号引出线，可在其中心线处绘制引出线。
13.装配图中零、部件序号及其编排方法(GB/T 4458. 2一1984)具体要求（1）基本要求1) 装配图中所有的零、部件都必须编写序号，通常有两种方法:①将装配图中所有零、部件包括标准件在内，按一定顺序编号(图a)。
②将装配图中所有标准件的标记注写在图上，而将非标准件按一定顺序编号(图b)。
工程制图规范与操作指南第1章工程制图基本知识 (4)1.1 图纸的规格与选用 (4)1.1.1 图纸幅面 (4)1.1.2 图纸质量 (5)1.1.3 图纸选用原则 (5)1.2 制图工具及其使用方法 (5)1.2.1 绘图板与丁字尺 (5)1.2.2 铅笔与橡皮 (5)1.2.3 三角板与圆规 (5)1.2.4 比例尺与曲线板 (5)1.3 制图的基本规定 (5)1.3.1 图线 (5)1.3.2 字体 (5)1.3.3 尺寸标注 (5)1.3.4 标注符号与代号 (6)1.4 制图的基本步骤 (6)1.4.1 分析图纸内容 (6)1.4.2 设定绘图比例 (6)1.4.3 绘制图形 (6)1.4.4 标注尺寸和文字说明 (6)1.4.5 检查和修改 (6)第2章投影原理 (6)2.1 投影的基本概念 (6)2.2 三视图的形成与投影规律 (6)2.3 基本体素的投影 (7)2.4 切割体和相贯体的投影 (7)第3章图样表达方法 (7)3.1 视图 (7)3.1.1 基本视图 (7)3.1.2 辅助视图 (7)3.1.3 视图布置 (8)3.2 剖视图 (8)3.2.1 剖视图的类型 (8)3.2.2 剖切面及剖切方向 (8)3.2.3 剖视图的标注 (8)3.3 断面图 (8)3.3.1 断面图的类型 (8)3.3.2 断面图的标注 (8)3.3.3 断面图的绘制 (8)3.4 简化画法与规定画法 (8)3.4.1 简化画法 (8)3.4.2 规定画法 (9)第4章零件图的绘制与标注 (9)4.1 零件图的基本要求 (9)4.1.1 零件图的视图选择应遵循“清晰、简洁、全面”的原则，保证能准确表达零件的结构、形状及尺寸。
(9)4.1.2 零件图的线型、线宽及符号应符合我国相关工程制图标准的规定。
(9)4.1.3 零件图的比例应适当，以便于阅读和绘制，同时应保持与装配图的一致性。
(9)4.1.4 零件图中的投影关系、剖面线、断裂线等应清晰、准确地表示。
