工程图学局部放大视图、简化画法和规定画法(免费)

4.4局部放大图和简化画法4.4.1 局部放大图1．基本概念将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。

如图4-23所示。

图4-23局部放大图2．局部放大图的画法①局部放大图可以画成视图、剖视图或断面图，它与被放大部分的原图中的表达方法无关，如图4-23所示。

②局部放大图应尽量配置在被放大部位的附近；局部放大图的投影方向应与被放大部分的投影方向一致；与整体联系的部分用波浪线画出；画成剖视或断面时，其剖切符号的方向和距离应与原图中相应的剖面符号相同，如图4-23所示。

③斜视图中的局部视图也可画成局部放大图。

3．局部放大图的标注①画局部放大图时，应用细实线圈出被放大部分的部位。

如图4-23所示。

②当机件上有几个被放大部位时，必须用罗马数字和指引线依次标明被放大的部位，并在局部放大图上方正中位置注出相应的罗马数字和采用的比例，如图4-23所示。

③当机件上仅有一个需放大的部位时，不必编号，只需在被放大部位画圈，并在局部放大图的上方正中位置注明所采用的比例。

4.4.2简化画法1．剖视图、断面图中的简化画法①对于机件上的肋、轮辐及薄壁等结构，当剖切平面沿纵向剖切时，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开，如图4-24中主视图所示；当剖切平面沿横向剖切时，这些结构仍需画出剖面符号，如图4-24俯视图中的剖视图所示图4-24 肋板的画法②当需要表达机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，且不需加任何标注。

③在需要表示位于剖切平面前的机件结构时，这些结构按假想投影的轮廓线即双点划线画出。

④在不致引起误解时，机件的移出断面允许省略剖面符号，但剖切位置和断面图是否标注，必须遵照前面所述剖面标注的原则和方法。

2．相同结构的简化画法①当机件上具有若干相同结构并按一定规律分布时，只需画出几个完整的结构，其余的用细实线连接，在图上则必须注明该结构的总数，如图4-25所示。

a)
图5-25 局部放大图
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）
简化画法包括规定画法、省略画法、示意画法等图示方法。
1.规定画法
规定画法就是对标准中规定的某些特定表达对象所采用的特殊图示方法。 1）在不致引起误解时，对于对称机件的视图可只画1/2或1/4，并在对称中心线的两端画 出两小条与其垂直的平行细实线，如图5-26所示。
5.4 局部放大图和简化画法
课堂讨论 1.在日常生活中，机件哪些部位适合用局部放大图来表达？如何绘制？ 2.什么是简化画法？
5.4.1局部放大图
将机件的部分结构用大于原图形的比例画出的图形，称为局部放大图，如图5-25所示。当机 件的某些结构较小，按原图所用的比例画出，图形过小而表达不清楚，或标注尺寸困难时，可采 用局部放大图画出。局部放大图可以画成视图、剖视图或断面图，它与原图形的表达方式无关。
图5-31 滚花的示意画法
谢谢学习
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）
2）对于机件的肋板、轮辐及薄壁等结构，如果剖切平面按纵向剖切，这些结构都不画出 剖面符号，而用粗实线将它与其相邻部分分开，如图5-30所示；回转体机件上均匀分布的肋板、 轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。
5-26 对称机件的画法
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）
2）当回转体机件上的平面在图形中不能充分表达时，可用两条相交的细实线表示这 些平面，如图5-27所示。
图5-27 平面的表达
图5-28 较长机件的画法
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）

轴、杆类较长的机件，当沿长度方向形状相同或按一 定规律变化时，允许断开画出。
实长
拉杆轴套断开画法
标注尺寸时， 仍注实 长。
实长
阶梯轴断开画法
四、对称图形的画法
在不致引起误解时，可只画一半或四分之一。并在对 称中心线的两端画出两条与其垂直的平行细实线。
课 外 作 业
教 学 后 记
使用教具
黑板、多媒体投影仪
板书设计
主要教学内容及步骤
一、局部放大图 当机件上部分结构的图形过小时，可以采用局部放大的比例画出。
Ⅰ
Ⅱ
2:1
2:1
Ⅰ
Ⅱ
绘制局部放大图时应注意： （1）局部放大图可以画成视图、剖视图、断面图，它与被放大部分的表达方式无关， 并尽量配置在被放大部分的附近。 （2）画局部放大图，要用细实线圈出被放大部分的位置。 （3）同一机件上不同部位的局部放大画法 1、简化原则 简化必须保证不引起误解及产生理解的多意性。 2、基本要求 （1）应避免不必要的视图和剖视图 （2）在不致引起误解时，应避免使用虚线表示不可见的结构 一、肋板的画法 正 B－ B－

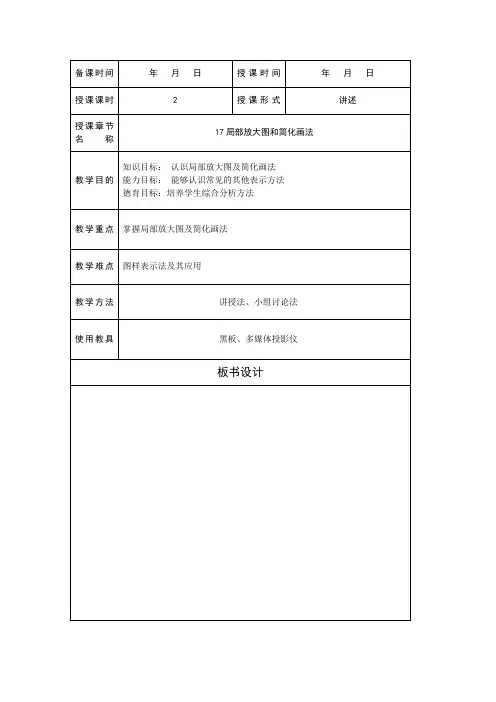

备课时间 授课课时 授课章节 名 称
年
月 2
日
授课时间 授课形式
年
月 讲述
日
17 局部放大图和简化画法
教学目的
知识目标： 认识局部放大图及简化画法 能力目标： 能够认识常见的其他表示方法 德育目标：培养学生综合分析方法
教学重点
掌握局部放大图及简化画法
教学难点
图样表示法及其应用
教学方法
讲授法、小组讨论法
B
错 误
B
确
B
A A B A －A
对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分 开。 二、均匀分布的肋板及孔的画法

2. 一样构造的简化画法
(1) 当机件上具有假设干一样构造〔如齿、槽等〕 并按一定规律分布时，只需画出几个完整的构造，其 余的用细实线连接，在图上那么必须注明该构造的总 数，如图5–34〔a〕、〔b〕所示。
图5–31 肋板和孔的画法
图5–32 用双点划线表示被切去的机件构造
图5–33 可省略剖面符号的移出断面
(3) 斜视图中的局部视图也可画成局部放大图。
3. 局部放大图的标注
(1) 画局部放大图时，应用细实线圈出被放大局部 的部位，如图5–29所示。
(2) 当机件上有几个被放大部位时，必须用罗马数 字和指引线依次标明被放大的部位；并在局部放大图上 方正中位置注出相应的罗马数字和采用的比例〔罗马数 字和比例之间的横线用细实线画出，前者写在横线之上， 后者写在横线之下〕，如图5–29中的Ⅰ、Ⅱ处所示。
(3) 当机件上仅有一个需要放大的部位时，不必编 号，只需在被放大部位画圈，并在局部放大图的上方正 中位置注明所采用的比例。
1. 剖视图、断面图中的简化画法
(1) 对于机件上的肋、轮辐及薄壁等构造，当剖切 平面沿纵向剖切时，这些构造都不画剖面符号，而用粗 实线将它与其邻接局部分开〔该粗实线并非外外表的交 线或外轮廓线而是理论轮廓线〕，如图5–30中的主视 图所示；当剖切平面沿横向剖切时，这些构造仍需画出 剖面符号，如图5–30俯视图中的剖视图所示。
移出断面一般用剖切符号表示剖切位置，用箭头 表示投射方向，并注上字母，在断面图的上方用同样的 字母标出相应的名称“×－×〞，如图5–26〔a〕、〔d〕 中的“A—A〞、“B－B〞所示。
图5–26 移出断面图
移出断面的标注方法如表5–2所示。 作断面图应注意以下几点： (1) 由两个或多个相交的剖切平面剖切得出的移出 断面，中间一般应断开，如图5–27所示。 (2) 当剖切平面通过由回转面形成的孔或凹坑的轴 线时，断面图形应画成封闭的图形，如图5–26中A－A、 B－B所示。 (3) 当剖切平面通过非圆孔，将导致断面图出现完 全别离的两个断面时，那么这些构造应按剖视图绘制， 如图5–26〔c〕和图5–28所示的画法。

55常用简化画法二相同结构的简化画法二相同结构的简化画法拉杆轴套断开画法阶梯轴断开画法55常用简化画法二相同结构的简化画法二相同结构的简化画法55较长机件可缩短绘制较长机件可缩短绘制三机件上较小结构的简化画法机件上较小的结构及斜度等在一个视图中已表达清楚时其他图形可简化或省略
§5-4 机件局部细小结构的表达 —局部放大图 § 5-5 常用简化画法
二、相同结构的简化画法 5、较长机件可缩短绘制
标注尺时，仍 注实长。
实长 拉杆轴套断开画法
实长 阶梯轴断开画法
§5-5 常用简化画法
三、机件上较小结构的简化画法
机件上较小的结构及斜度等在一个视图中已表 达清楚时，其他图形可简化或省略。
§5-5 常用简化画法
二、相同结构的简化画法
• 1.机件上的 肋、轮辐及 薄壁结构等， 如纵向剖切， 可以不画剖 面符号。
§5-5 常用简化画法
二、相同结构的简化画法
2、当零件回转体 上均匀分布的 肋、轮辐、孔 等结构不处于 剖切平面上时， 可将这些结构 旋转到剖切平 面上画出。
§5-5 常、机件上某些交线和投影的简化画法
1.在不引起误解时，图中的过渡线、相贯线可以简化。
用圆弧或直线 代替非圆曲线
§5-5 常用简化画法
一、机件上某些交线和投影的简化画法
2.倾斜角小于30度的圆或圆弧，用圆或圆弧代替。
§5-5 常用简化画法
一、机件上某些交线和投影的简化画法
3.当回转体零件上的平面在图形中不能充分表达时， 可用两条相交的细实线表示。
二、相同结构的简化画法
3.当机件具有 若干直径相 同且呈一定 规律分布的 孔，可以仅 画出一个或 几个，其余 只需表示其 中心位置。
§5-5 常用简化画法

第一节 视图
一、基本视图 二、向视图 三、局部视图 四、斜视图
在工程应用领域，机件的形状、结构千差万别，仅用主、 俯、左三个视图，有时难以完整、准确、清晰地表达內外形状 差别较大、结构较为复杂的机件。为此，国家标准在《机械制 图》和《技术制图》中规定了机件的多种表达方法，有视图、 剖视图、断面图、局部放大图等，以及一些简化画法、规定画 法及第三角画法。
用剖切面将机件局部地剖开所得到的剖视图称为局部剖视图。
局部剖视图是一种比较灵活的表达方法，适用情况比较多，一般应 用在需表达机件的局部内形，或者不宜采取全剖视、半剖视时。局部剖 视图的剖切范围根据表达需要而确定，小于或大于半个视图均可，但在 一个视图中不宜多处使用，以免使图形支离破碎，给读图增加困难。
不宜采用全剖和半剖时
注意局部剖视图中的波浪线
局部剖视图的剖切部分与视图部分之间用细波浪线分 界，波浪线应画在机件的实体处，不可超出轮廓线，也不 应与轮廓线重合
以点画线代替波浪线
当被剖结构为回转体时，允许将该结构的中心线作
为视图与剖视图的分界线 。
三、剖切面
1.单一剖切面
（1）剖切平面平行于某一基本投影面 前面所介绍的全剖视图、半剖视图和局部剖视图，均是采
（3）画剖面符号 剖切面与机件接触的部分称为剖面 区域，为区别机件被剖切到的实体部分与未剖切到的 部分或空腔部分，在剖面区域上应画上剖面符号；
（4）标注 主要对剖切面的位置、投射方向、剖视图 的名称进行标注。
剖视图的标注内容
画剖切符号 在剖切面的起讫、转折位置处画出短粗 实线（线宽约1～1.5个b，线长约5～10mm）及表示 投射方向的箭头；
一、断面图的概念
断面图是利用假想剖切平面将机件的某处切断， 仅画出剖切平面与机件接触部分的图形。断面图简称 为断面。

视图——
用于表达机件的外部形状与结构的各种
方法与规定。
用于表达机件的内部形状与结构的 各种方法与规定。 用于表达机件的断面形状和局部结构 的方法与规定。
剖视图—— 断面图——
第7章 机件常用的表达方法
局部放大图——
用于表达机件局部细小结构
的方法与规定。
提高绘图工作的 效率，增强图面 的清晰度。
简化画法及其它规定画法——
而剖视图则是剖切后零件的投影。
剖视图
断面图
四、断面图的种类
按断面配置的位置不同，可分为移出断面（图）和重合断 面（图）
1· 移出断面
画在视图之外的断面图
1）画法
注意：(1)画在视图之外，轮廓线用粗实线绘制。
(2)配置在剖切线或其延长线上
A、移出断面应尽量配置在剖切线的延长线上
B、断面对称时可画在视图的中断处
标注内容：剖切位置
、投射方向、断面图的 名称。 A A－A
B
B－B
B A ①配置在剖切线的延长线上的对称的移出断面图，可不标注。 ② 配置在剖切线的延长线上的不对称的移出断面图，可省略 名称（字母）。 ③ 其余情况需全部标注。
需要注 写
A-A
A
B
B-B
A
B
不需要注 写
2· 重合断面 剖切后将断面图形重叠在视图上，所得到的断面图。
第三角画法
观察者 第一分角
我国国家标准采用第一分角投影
第二分角
第三分角 第四分角
第二分角
第一分角
观察者 第三分角
第四分角
作图提醒：剖面线一般情况是45°的细实
线，请用45°的三角板绘制；能省略的虚线 不要画出来。
C、必要时可将断面配置在其它适当位置。在不致引 起误解时，允许将图形旋转，但必须标回转面形成的孔或凹坑的轴线时， 这些结构应按剖视绘制。 A、孔

图10
倾斜图形简化视图画法
☛ 允许在剖视图的剖面中再作一次局部剖。采用这种表达方法时，两 个剖面的剖面线应同方向，同间隔，但要互相错开，并用引出线标注其
名称；在需要表示位于剖切平面前的结构时，这些结构按假想投影的轮
廓线（即用双点划线）绘制。 请看图11。
图11
剖视图中局剖简化视图画法
讲授完毕 谢谢！
☛ 掌握局部放大图画图方法
☛ 掌握局部放大图标注 ☛ 熟悉简化画法绘制应用
态度端正，积极主动学习，及时与老师和同
学讨论、交流学习过程中存在的问题与学习收获。
内容引入
内容引入
一、局部放大图
将机件上的部分结构用大于原图的比例画出的图形，称为局部放大图。
如图1。
1. 画法
☛ 局部放大图可以画成视图、剖视图或断面图，它与被放大部分的 表达方式无关； ☛ 局部放大图应尽量配置在被放大部分的附近。局部放大图的投影 方向应与被放大部分的投影方向一致；与整体联系的部分用波浪线画出。 如图1所示。
的结构，其余用细实线连接；若干直径相同，且成规律分布的孔，可以 仅画一个或几个，其余只需用点划线表示其中心位置，在零件图中注明 孔的总数。 如图5。
图5
规律图形简化视图画法
☛ 当图形不能充分表达平面时，可用平面符号（相交的两
条细实线）表示。如图6。
图6
平面符号简化视图画法
☛ 零件的滚花部分，可以只在轮廓线附近用细实线示意画一小部分，
☛ 零件上斜度不大的结构，如在一个图形中已表达清楚时，其他图形
可以只按小端画出。如图9（a）。 ☛ 圆柱形法兰和类似零件上均匀分布的孔可按图9(b)所示方法表示。
(a) 图9 法兰简化视图画法
(b)

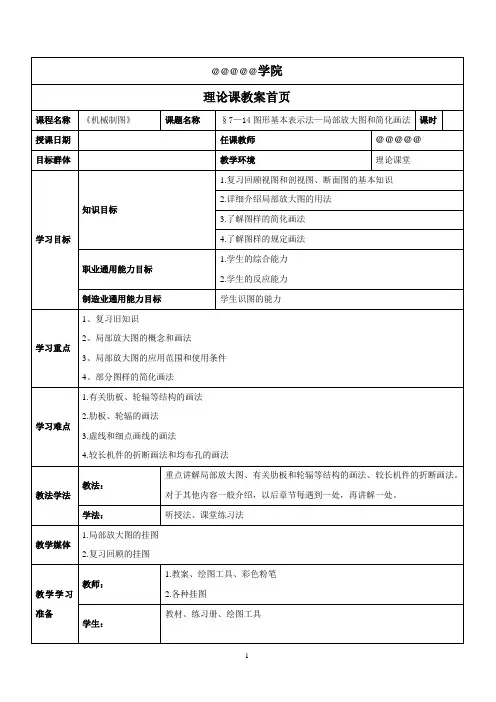

1 @@@@@学院 理论课教案首页 课程名称 《机械制图》 课题名称 §7—14图形基本表示法—局部放大图和简化画法 课时 授课日期 任课教师 @@@@@ 目标群体 教学环境 理论课堂

学习目标 知识目标 1.复习回顾视图和剖视图、断面图的基本知识 2.详细介绍局部放大图的用法 3.了解图样的简化画法 4.了解图样的规定画法

职业通用能力目标 1.学生的综合能力 2.学生的反应能力 制造业通用能力目标 学生识图的能力

学习重点 1、复习旧知识 2、局部放大图的概念和画法 3、局部放大图的应用范围和使用条件 4、部分图样的简化画法

学习难点 1.有关肋板、轮辐等结构的画法 2.肋板、轮辐的画法 3.虚线和细点画线的画法 4.较长机件的折断画法和均布孔的画法

教法学法 教法： 重点讲解局部放大图、有关肋板和轮辐等结构的画法、较长机件的折断画法。对于其他内容一般介绍，以后章节每遇到一处，再讲解一处。 学法： 听授法、课堂练习法

教学媒体 1.局部放大图的挂图 2.复习回顾的挂图

教学学习准备

教师： 1.教案、绘图工具、彩色粉笔 2.各种挂图

学生： 教材、练习册、绘图工具 2

@@@@@学院理论课教案首页 教学环节 教学内容 教师活动 学生活动 时间

一、复习旧课 二、引入新课题 三、教学内容 一、复习旧课 1、断面图的概念和应用场合。 2、断面图的分类——移出断面和重合断面。 3、移出断面的标注要点。 二、引入新课题 机件除了视图、剖视图、断面图等表达方法以外，对机件上的一些特殊结构，还可以采用一些规定画法和简化画法。 三、教学内容 （一）局部放大图 1、概念 机件上某些细小结构在视图中表达的还不够清楚，或不便于标注尺寸时，可将这些部分用大于原图形所采用的比例画出，这种图称为局部放大图，如图6—25所示。 2、标注 局部放大图必须标注，标注方法是：在视图上画一细实线圆，标明放大部位，在放大图的上方注明所用的比例，即图形大小与实物大小之比（与原图上的比例无关），如果放大图不止一个时，还要用罗马数字编号以示区别。 注意：局部放大图可画成视图、剖视图、断面图，它与被放大部位的表达方法无关。局部放大图应尽量配置在被放大部位的附近。

三、相同结构的简化画法
当机件上具有若干相同结构（齿、槽、孔等），并 按一定规律分布时，只需画出几个完整结构，其余用 细实线相连或标明中心位置，并注明总数，如图所示。
• 课堂小结：
• 1、局部放大图的画法 • 2、肋板、轮辐等结构的画法 • 3、相同结构的简化画法
• 布置作业：
• 1、整理课堂笔记。
• 2、绘制图示机件图样。
一、局部放大图
局部放大图必须 标注，标注方法 是：在视图上画 一细实线圆，标 明放大部位，在 放大图的上方注 明所用的比例， 即图形大小与实 物大小之比（与 原图上的比例无 关），如果放大 图不止一个时， 还要用罗马数字 编号以示区别。
一、局部放大图
注意：局部放大图可画成视图、剖视图、断面图，它 与被放大部位的表达方法无关。局部放大图应尽量配 置在被放大部位的附近。
• 重点：
• 1、局部放大图规定画法。 • 2、有关肋板、轮辐等结构的画法。
• 难点：
• 局部放大图规定画法。
机件除了视图、剖视图、断面图等表达方法以外，对
机件上的一些特殊结构，还可以采用一些规定画法和 简化画法。
一、局部放大图
机件上某些细小结构在视图中表达的还不够清楚， 或不便于标注尺寸时，可将这些部分用大于原图形所 采用的比例画出，这种图称为局部放大图，如图所示。
• 3、机件除了视图、剖视图、断面图等表达方法以外，对 机件上的一些特殊结构，还可以采用一些规定画法和简化 画法。
• 练习：
• 教学目标：
• 专业能力目标： • 掌握局部放大图、简化画法和规定画法。 • 方法能力目标： • 1、具有较强的理论联系实际的能力； • 2、刻苦钻研，精益求精，认真做事的工作态度。 • 社会能力目标： • 1、具有较强的安全意识和环保意识； • 2、具有良好的职业素质和职业道德； • 3、具有良好的团队协作能力和良好的人际交往能力。
