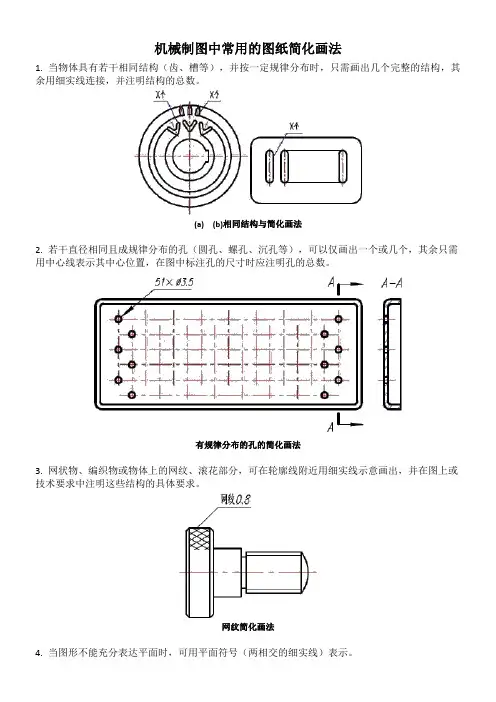

机械制图中常用的图纸简化画法1.当物体具有若干相同结构（齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，并注明结构的总数。
(a)(b)相同结构与简化画法2.若干直径相同且成规律分布的孔（圆孔、螺孔、沉孔等），可以仅画出一个或几个，其余只需用中心线表示其中心位置，在图中标注孔的尺寸时应注明孔的总数。
有规律分布的孔的简化画法3.网状物、编织物或物体上的网纹、滚花部分，可在轮廓线附近用细实线示意画出，并在图上或技术要求中注明这些结构的具体要求。
网纹简化画法4.当图形不能充分表达平面时，可用平面符号（两相交的细实线）表示。
用平面符号表示平面5.物体上较小的结构，如在一个图形中已表达清楚时，其它图形可简化或省略。
图中主视图上省略了两个小圆，俯视图也简化了相贯线。
小结构的简化6.在不引起误解时，物体上的小圆角、锐边的小倒圆或45°小倒角，允许省略不画，但必须注明尺寸或在技术要求中加以说明。
小圆角、小倒角和45°小倒角可省略不画7.圆柱形法兰和类似零件上的均匀分布的孔可按下图方法表示。
圆柱形法兰上均匀分布的孔的简化画法8.与投影面倾斜度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替。
小于或等于30°的圆的投影9.较长的物体（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，但尺寸仍按实际长度标注。
较长机件的断开画法10.物体上斜度不大的结构，如在一个图形中已表达清楚时，其它图形可按小端画出。
斜度不大的结构按小端画11.小孔部分的相贯线可以用直线代替。
相贯线简化为直线12.图形中的过渡线应按下图绘制。
在不致引起误解时，过渡线、相贯线允许简化，例如用圆弧或直线代替非圆曲线。
过渡线的画法密封垫的那一段还能看到人的影子，之后就交给机械手了，人工只是按一下按钮就可以了，这一下生产效率提高了很多倍啊！。

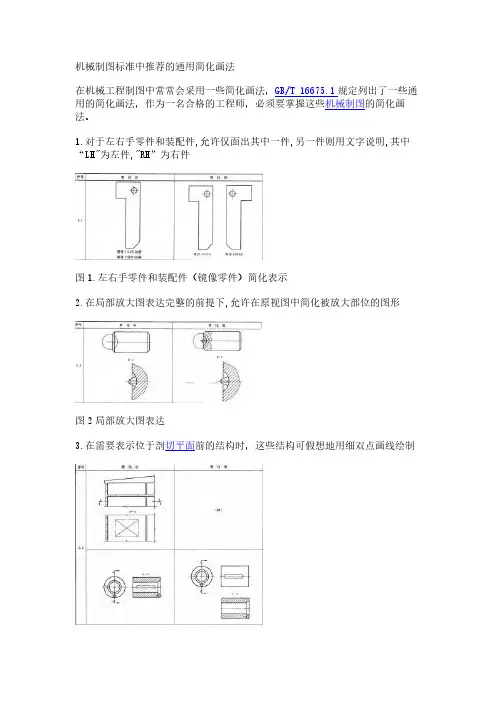

机械制图标准中推荐的通用简化画法在机械工程制图中常常会采用一些简化画法，GB/T16675.1规定列出了一些通用的简化画法，作为一名合格的工程师，必须要掌握这些机械制图的简化画法。
1.对于左右手零件和装配件,允许仅面出其中一件,另一件则用文字说明,其中“LH"为左件,"RH”为右件图1.左右手零件和装配件（镜像零件）简化表示2.在局部放大图表达完整的前提下,允许在原视图中简化被放大部位的图形图2局部放大图表达3.在需要表示位于剖切平面前的结构时，这些结构可假想地用细双点画线绘制图3表示位于剖切平面前的结构时简化4.在不致引起误解的情况下,剖面符号可省略图4.剖面符号省略简化5.在零件图中,可以用涂色代替剖面符号图5.涂色代替剖面符号6.在剖视图的剖面区域中,可再做一次局部剖视。
采用这种方法表达时,两个剖面区域的剖面线应同方向、同间隔,但要互相错开,并用指引线标注其名称图6剖视图的剖面区域中,可再做一次局部剖视7.与投影面倾斜角度小于或等于30°的圆或圆弧,手工绘图时,其投影可用圆或圆弧代替图7.手工绘图时,其投影可用圆或圆弧代替8.在不致引起误解时,图形中的过渡线、相贯线可以简化，例如用圆弧或直线代替非圆曲线。
也可采用模糊画法表示相贯形体图8采用模糊画法表示相贯形体9.在不致引起误解时,剖切平面后不需表达的部分允许省略不画(见简化后左图.A-A剖视)图9剖切平面后不需表达的部分允许省略不画10.基本对称的零件仍可按对称零件的方式绘制,但应对其中不对称的部分加注说明图10基本对称的零件仍可按对称零件的方式绘制11.当回转体零件上的平面在图形中不能充分表达时,可用两条相交的细实线表示这些平面图11可用两条相交的细实线表示这些平面12.当机件具有若干相同结构(如齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用细实线连接,在零件图中则必须注明该结构的总数13.若干直径相同且成规律分布的孔,可以仅画出一个或少量几个,其余只需用细点画线或“+”表示其中心位置14.对于装配图中若干相同的零、部件组，可仅详细地画出一组,其余只需用细点面线表示出其位置,并给出零部件组的总数15.对于装配图中若干相同的单元,可仅详细地画出一组,其余可采用如左图(简化后)所示的方法表示12。

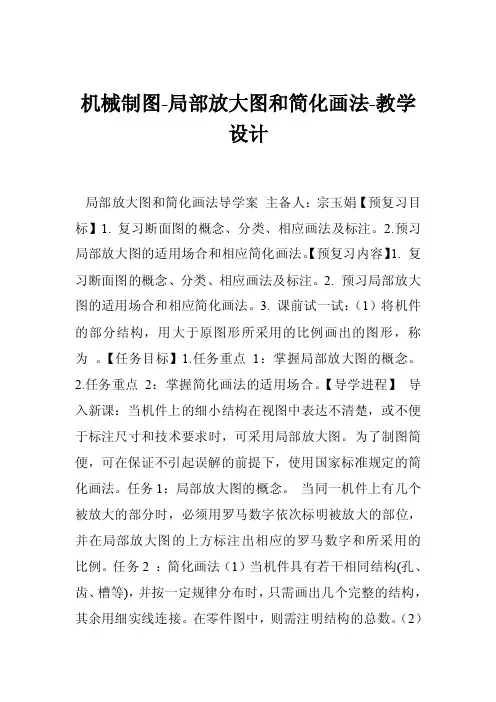

机械制图-局部放大图和简化画法-教学设计局部放大图和简化画法导学案主备人：宗玉娟【预复习目标】1. 复习断面图的概念、分类、相应画法及标注。
2.预习局部放大图的适用场合和相应简化画法。
【预复习内容】1. 复习断面图的概念、分类、相应画法及标注。
2. 预习局部放大图的适用场合和相应简化画法。
3. 课前试一试：（1）将机件的部分结构，用大于原图形所采用的比例画出的图形，称为。
【任务目标】1.任务重点1：掌握局部放大图的概念。
2.任务重点2：掌握简化画法的适用场合。
【导学进程】导入新课：当机件上的细小结构在视图中表达不清楚，或不便于标注尺寸和技术要求时，可采用局部放大图。
为了制图简便，可在保证不引起误解的前提下，使用国家标准规定的简化画法。
任务1：局部放大图的概念。
当同一机件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。
任务2 ：简化画法（1）当机件具有若干相同结构(孔、齿、槽等)，并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接。
在零件图中，则需注明结构的总数。
（2）当机件具有若干相同的孔并按一定规律分布时，仅需画出一个或几个，其余用细点画线画出孔的位置，在零件图中，注明孔的总数。
(3) 对于肋板、轮辐，若剖切面沿其纵向剖切，即厚度方向剖切时，剖面内不画剖面符号，而用粗实线将其与邻近部份分开，不沿纵向剖切，则要在剖面内画剖面符号。
（4）回转体上均布的肋、轮辐，剖视图都应画成对称形式；对于均布的孔，不管剖到与否，都将其旋转到剖切平面内画出。
（5）当回转体机件上某些平面在图形中不能充分表达时，可用平面符号(两条相交的细实线)表示这些平面。
（6）轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。
(7) 与投影面倾斜角≤30°的圆或圆弧，其投影可以用圆或圆弧来代替。
(8) 机件中圆柱法兰和类似结构上均匀分布的孔的简化表示。
机械制图基础知识一（第一章——第四章）1、国家制图标准规定，基本幅面有A0、A1、A2、A3和A4共5种。
必要时允许选用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
A4图纸的幅面尺寸是210X297mm。
2、在图样上必须用粗实线画出图框。
图框有留装订边和不留装订边两种格式。
同一产品的所有图样均应采用同一种格式。
3、为了使图样复制和缩微摄影时定位方便，应在图纸各边长的中点处分别画出对中符号。
必要时可使标题栏位于右上角。
同时为了明确绘图和看图方向，在图纸下边对中符号处画一个方向符号。
4、国家标准（GB/T10609.1-1989）中规定，标题栏一般应位于图纸的右下角，标题栏中的文字方向为看图方向。
5、图样中图形与其实物相应要素的线性尺寸之比，称为比例。
比例分为原值比例、放大比例、缩小比例三种。
6、绘图时尽可能采用原值比例。
不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
比例一般应标注在标题栏中比例栏内。
必要时，可在视图名称的下方标注比例。
7、图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度（h）分为：20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm和1.8mm八种。
字体的高度代表字体的号数。
8、汉字应写成长仿宋体，并采用国家正式公布推行的《汉字简化方案》中规定的简化字。
汉字的高度h不应小于3.5mm，字宽一般为2h/.。
9、字母和数字分为A型和B型两种，一般采用B型字体。
B型字体的笔画宽度（d）为字高（h）的1/10。
数字和字母可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线约成750。
用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
10、在同一图样上，只允许选用一种型式的字体。
11、国家标准〈〈机械制图图样画法图线〉〉（GB/T4457.4-2002）中规定绘制机械图样的线型有9种，包括粗实线、细虚线、细点画线、细实线、波浪线、双折线、粗虚线、粗点画线、细双点画线。
5.1 视图视图是用正投影法将物体向投影面投射所得的图形，主要用来表达物体的外部结构形状。
它一般用来表示物体的可见部分，必要时才用虚线画出其不可见部分。
视图分为基本视图、向视图、局部视图和斜视图。
5.1.1 基本视图物体向基本投影面投射所得的视图，称为基本视图。
在原有水平面、正面和侧面三个投影面的基础上，再增设三个投影面构成一个正六面体，正六面体的六个侧面称为基本投影面，如图5-1所示。
将物体放在正六面体中间，分别向六个基本投影面投射，即得到六个基本视图，如图5-2所示。
六个视图除了前面介绍的三个基本视图——主视图、俯视图和左视图外，新增加的基本视图是：右视图——由右向左投射所得的视图。
仰视图——由下向上投射所得的视图。
后视图——由后向前投射所得的视图。
图5-1 六个基本投影面图5-2 基本视图的投射方向各基本投影面的展开方式如图5-3所示，即保持正投影面不动，其余各面按箭头所指方向展开，使之与正投影面共面，即得六个基本视图。
展开后各视图的配置如图5-4所示。
六个基本视图之间仍保持着与三视图相同的“长对正、高平齐、宽相等”的投影规律，即主视图、俯视图和仰视图长对正（后视图同样反映零件的长度尺寸），主视图、左、右视图和后视图高平齐，左、右视图与俯、仰视图宽相等。
图5-3 六个基本投影面的展开图5-4 六个基本视图的配置在实际绘图时，应根据物体的结构特点，按实际需要选择基本视图的数量。
总的要求是表达完整、清晰，又不重复，使视图的数量最少。
5.1.2 向视图向视图是可以自由配置的视图。
基本视图按图5-4所示的位置配置时，可不标注视图的名称。
但在实际绘图过程中，为了合理利用图纸，可以自由配置的视图，这种可以自由配置的视图，称为向视图。
画向视图时，一般应在向视图上方用大写拉丁字母标出视图的名称“×”，并在相应视图附近用箭头标明投射方向，注上同样的字母，如图5-5所示。
图5-5 向视图图5-6 局部视图5.1.3 局部视图将物体的某一部分向基本投影面投射所得的视图，称为局部视图。
机械制图及其简化画法（一）《机械制图》国家标准是绘制机械图样的根本依据。
我国加入WTO 以后，标准的更新和变化较快，新版《机械制图》、《技术制图》、《普通螺纹》等基础标准均已与国际接轨。
及时地贯彻这些新标准，对消除技术壁垒，增进技术交流，提高产品和企业的竞争力，保证制图的先进特征，起着至关重要的作用。
这次培训主要包含以下几方面内容：a) 标准化基础知识；b) 制图标准的制修订状况；c) 制图标准的分类；d) 基本规定；e) 基本表示法；f) 特殊表示法；g) 图样的简化画法；h) 尺寸的简化注法。
培训目的：了解标准化基础知识和制图相关标准的现状，熟悉并掌握《机械制图》、《技术制图》标准及其简化画法，提高工作效率，正确贯彻和运用相关标准，满足工作需要。
1 标准化基础知识学习贯彻标准必须先具备一定的标准化知识，便于更好地理解标准。
应掌握以下定义和基本知识。
1.1 标准 是对重复性事物和概念所做的统一规定。
它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。
1.2 标准化 在经济、技术、科学及管理等社会实践中，对重复性事物和概念，通过制定、发布和实施标准，达到统一，以获得最佳秩序和社会效益。
1.3 标准化的基本原理指统一原理、简化原理、协调原理和最优化原理。
只有按这四条基本原理制定和实施w w w .热心人标准，才可能建立最佳的秩序，获得最佳的经济效益。
1.4 标准的编号和名称以GB/T17451-1998为例说明标准编号和名称的构成。
标准编号 标准名称GB/T 4457.4 - 2002 机械制图 图样画法 图线补充要素主体要素（必备）引导要素标准批准年号（四位数）标准顺序号标准代号及属性1.5 标准级别标准的级别分：国家标准、行业标准、地方标准和企业标准四级。
1.6 标准属性在我国《标准化法》中明确规定，国家标准、行业标准分为强制性标准和推荐性标准。
机械制图及其简化画法（一）
《机械制图》国家标准是绘制机械图样的根本依据。
我国加入WTO 以后，标准的更新和变化较快，新版《机械制图》、《技术制图》、《普通螺纹》等基础标准均已与国际接轨。
及时地贯彻这些新标准，对消除技术壁垒，增进技术交流，提高产品和企业的竞争力，保证制图的先进特征，起着至关重要的作用。
这次培训主要包含以下几方面内容：
a) 标准化基础知识；
b) 制图标准的制修订状况；
c) 制图标准的分类；
d) 基本规定；
e) 基本表示法；
f) 特殊表示法；
g) 图样的简化画法；
h) 尺寸的简化注法。
培训目的：了解标准化基础知识和制图相关标准的现状，熟悉并掌握《机械制图》、《技术制图》标准及其简化画法，提高工作效率，正确贯彻和运用相关标准，满足工作需要。
1 标准化基础知识
学习贯彻标准必须先具备一定的标准化知识，便于更好地理解标准。
应掌握以下定义和基本知识。
1.1 标准 是对重复性事物和概念所做的统一规定。
它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。
1.2 标准化 在经济、技术、科学及管理等社会实践中，对重复性事物和概念，通过制定、发布和实施标准，达到统一，以获得最佳秩序和社会效益。
1.3 标准化的基本原理
指统一原理、简化原理、协调原理和最优化原理。
只有按这四条基本原理制定和实施w w w .热心人
标准，才可能建立最佳的秩序，获得最佳的经济效益。
1.4 标准的编号和名称
以GB/T17451-1998为例说明标准编号和名称的构成。
标准编号 标准名称
GB/T 4457.4 - 2002 机械制图 图样画法 图线
补充要素
主体要素（必备）
引导要素
标准批准年号（四位数）
标准顺序号
标准代号及属性
1.5 标准级别
标准的级别分：国家标准、行业标准、地方标准和企业标准四级。
1.6 标准属性
在我国《标准化法》中明确规定，国家标准、行业标准分为强制性标准和推荐性标准。
涉及国家安全、防止欺诈、人体健康和人身财产安全、保护动植物生命和健康、保护环境、国家主要控制的维护国家经济秩序的重要产品等技术方面的是强制性标准，其他标准为推荐性标准。
国家标准经清理整顿后，制图和公差等标准均为推荐性标准，但不能认为，制图和公差标准可贯彻或可不贯彻，因为：①在国家技术监督局1990年第12号令中规定：“推荐性标准，企业一经采用，应严格执行”；②凡列入法律、法规、经济合同中或被强制性标准所引用，则推荐性标准的性质将发生变化，应作为各方共同遵守的技术依据，具有法律意义上的约束性；③要使技术图样成为共同的技术语言，必须严格执行统一的制图标准，规范其画法和标注方法。
1.7 与国际标准一致性程度的标识
与国际标准一致性程度分三种情况：IDT （等同采用）、MOD （修改采用）、NEQ （非等效采用）。
1.8 标准的复审
企业标准的复审是标准制定单位 (部门)在企业标准实施一定年限后，对企业标准的重新审查。
复审的目的是为了确认现行企业标准是否适应科学技术的发展和生产经营的需要，并做出复审结论。
企业标准的复审周期一般不超过三年。
复审结果一般分三种情况:
① 确认：标准技术内容不作修改，仍能适应当前科学技术水平，满足生产使用要求。
w w w .热心人
注意：技术内容不需要修改的企业标准，确认继续有效，不改变标准顺序号和年号。
在每年下发的《企业技术标准目录》中“复审结论”栏中注明“××××年确认”。
② 修订：标准技术内容需作较大修改才能适应当前科学技术水平，满足生产使用要求。
注意：技术内容需要修改，企业标准列入修订计划，修订后保持原标准顺序号，但标准的年号应改为标准修订批准年号。
③ 废止：标准技术内容已不适应当前科学技术水平，不能满足生产、使用需要，无存在必要或被新标准所代替。
企业标准经复审后需要修订的，应结合具体情况按规定的程序和要求进行修订。
2 制图标准的制修订状况
《机械制图》标准经过1956年、1959年、1970年、1974年历次颁布，均属前苏联ГOCT 标准体系。
为适应改革的需要，1983~1984年，经原国家标准局批准发布的跟踪国际标准（ISO ）的17项《机械制图》国家标准于1985年开始实施，这套标准达到了当时的国际先进水平，其中还有部分标准至今一直沿用。
为与国际标准接轨，2003年时，85年版的17项《机械制图》标准就有14项被修订，目前大部分标准已被修订，现行制图标准见表1。
表1 现行《机械制图》与《技术制图》国家标准
热心人
3 制图标准的分类
从表1可以看出，常用的制图标准按表述的对象分为以下四类：
a) 基本规定； b) 基本表示法； c) 特殊表示法； d) 图形符号。
（未完待续） w w w .热。
