管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。
它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来,使施工人员很快就能建立起立体概念。
便于施工记录全面准确,焊口跟踪记录清晰、准确,追溯性强。
2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工,使管道单线图绘制标准化、统一化。
不适用于非金属管道工程施工。
3. 绘制单线图流程4.1专业施工图纸没有设计管道单线图时,应派有丰富实践经验的工人或技术人员去现场实测,结合施工图进行单线图绘制。
单线图审核应由工艺责任师审核签字。
4.2 管道单线图统一绘制成正等测管道轴测图。
根据工程情况,可将单线图画在A3或A4纸上。
4.3 图上的管件和阀件按工程设计规定的图例来表示,与专业施工图纸统一。
4.4 单线图要求采用的几种线型如表4-4单线图要求采用的几种线型表4-4注：实线的宽度b一般在0.35～2mm。
4.5 标题栏内容及形式标题栏4.6 方位标的表示现场画正等测管道轴测图时,在选定OX、OY、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时,一般有两种选轴的方法：前后走向的管线如取OX轴方向,那么左右走向的管线和OY轴方向一致,如图4-6a 所示。
反之,前后走向的管线如取OY轴方向；那么,左右走向的管线则应和OX轴方向一致,如图4-6b 所示。
左右走向和前后走向的管线之所以有两种选轴的方法,这主要是OX 轴和OY 轴可以换位的缘故。
垂直立管也就是上下走向的管线,不论是哪种选轴法,一般都应与OZ 轴方向一致。
a b图4-6正等轴测轴的选定4.7 画法举例 通过对平面、立面图的分析,把平面、立面图上的管线画成轴测图,见图4-7。
图4-74.8 4.8.1 ,分析。
4.8.2 ,再逐段进行分析,弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向,并确定同各轴测轴的关系。
第五章装配图任何机器或部件都是由若干零件，按一定的装配关系和要求装配而成。
表达一台机器或一个部件的图样称为装配图1。
本章将主要介绍部件的表达方法以及绘制和阅读装配图的基本方法。
§5-1 装配图的作用与内容一、装配图的作用在工程中，装配图主要用来表达机器或部件中，零件间的相对位置、装配关系、连接方式以及部件的工作原理、运动传递等。
在设计机器或部件时，一般是先根据设计意图和要求画出其装配图，然后再根据装配图拆画零件图。
在制造机器或部件时，先按零件图加工制造出合格零件，然后再根据装配图将加工制造好的合格零件组装成机器或部件。
装配图反映设计思想，是指导机器或部件装配、使用、维修的重要技术文件。
二、装配图的内容图5-1是滑动轴承的分解图及剖切轴测图，图5-2是该滑动轴承的装配图，图5-3是一台手压滑油泵的装配图。
从图中可以看出，一张完整的装配图应包括下列基本内容：图5-1滑动轴承1. 一组视图用来表达部件的工作原理、运动传递以及部件中零件间的相对位置、连接方式、装配关系和主要零件结构形状。
它包括视图、剖视图、断面图等。
1本教材主要讨论部件的表达，因此，后面所指的装配图均为表达部件的图样。
2. 必要的尺寸装配图不是直接指导零件加工生产的图样，因此，装配图不必像零件图那样注出零件的全部尺寸。
在装配图中一般只需标注说明部件性能、规格以及指导部件装配、检验、安装的几种必要尺寸。
3. 技术要求用规定的符号或文字、数字注明对整个部件的装配、检验和使用等方面应达到的要求。
4. 零件序号、明细栏和标题栏装配图涉及若干零件，在装配图中除用标题栏说明部件的名称、比例等内容外，还必须对每种零件编写序号，并按序号填写标题栏上方的明细栏，如图5-2所示。

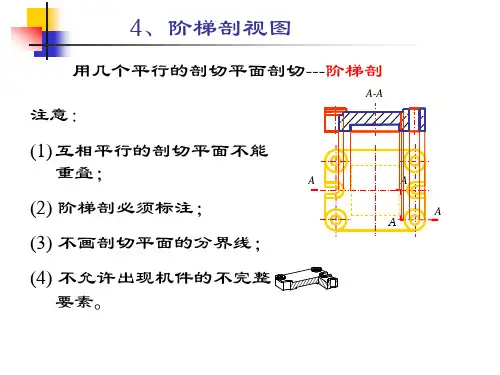

图5-2 滑动轴承装配图图5-3 手压滑油泵装配图§5-2 部件的表达方法零件的各种表达方法（如视图、剖视图、断面图等），同样适用于表达部件。
但是零件的表达是以反映零件的结构形状为中心，而部件的表达则是以反映部件的工作原理、运动传递、各零件间相对位置、连接方式、装配关系为中心。
CAD机械制图标准上海工程机械厂企业标准CAD制图标准QJJ/GC010-20121 范围本标准规定了CAD制图的基本设置要求、图形符号绘制、CAC图基本画法、CAD 制图尺寸标准等内容。
本标准适用于本公司在计算机网络系统上绘制和打印的CAD图样(含设计图样、工装图样和工艺图样)，本标准未规定的内容应符合有关国家和行业标准的规定。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准中最新版本的可能性。
GB/T 1182 产品几何技术规范(GPS) 几何公差形状、方向、位置、和跳动公差标注GB/T 4457.2 技术制图图样画法指引线和基准线的基本规定GB/T 4458.5 机械制图尺寸公差与配合注法GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 16675.1技术制图 简化表示法第1部分：图样画法GB/T 16675.2技术制图 简化表示法 第2部分:尺寸注法GB/T 16900图形符号表示规则 总则GB/T 16901图形符号表示规则 产品技术文件用图形符号 第1部分：基本规则 GB/T 16902.1图形符号表示规则 设备用图形符号 第1部分:图形符号的形成 GB/T 16903.1图形符号表示规则 标志用图形符号 第1部分：图形标志的形成 GB/T 17450技术制图 图线GB/T 18229 CAD 工程制图规则GB T 19096技术制图图样画法未定义形状边的术语和注法JB/T 5054.2产品图样及设计文件 图样的基本要求JB/T 5054.3产品图样及设计文件 格式3 CAD 制图的基本设置要求3.1图纸幅面与格式绘制CAD 图时，其图纸幅面和格式按照GB/T14689的有关规定。
6 供热管网图样画法6.1 一般规定6.1.1 当将供热管网管道系统图的内容并入供热管网管线平面图时，可不另绘制供热管网管道系统图。
6.1.2标注室外管线或管道的长度时应以m为单位。
6.2 供热管网管线平面图6.2.1 供热管网管线平面图应在地形图或道路设计图的基础上绘制。
地形图或道路设计图应表达下列内容：1反映现状地形、地貌、海拔标高等，并绘制指北针。
2反映街区、有关的建筑物、构筑物、道路、铁路及河流，反映道路中心线、道路红线和建筑红线，并标注道路、铁路、河流及主要建筑物、构筑物名称。
3反映相关的地下管线，并注明地下管线的名称、规格及位置。
4对于无街区、道路等参照物的区域标注坐标。
当采用测量坐标网时，绘制指北针。
6.2.2供热管网管线平面图应标注管道中心线与道路中心线、建筑物或建筑红线的定位尺寸，并应标注与设计管线交叉或邻近的其他管线的名称、规格。
6.2.3 供热管网管线平面图应标注管线起始、终止、转角、分支等控制点的坐标。
非90°转角应标注转角前后管道中心线之间小于180°的角度值。
6.2.4 供热管网管线平面图应标出管线的横剖面位置和编号。
单热源枝状管网的剖视方向应从热源向热用户方向观看；多热源枝状管网和环状管网的剖视方向应为设计工况下从热源向热用户方向观看。
当横剖面型式相同时，可不标注横剖面位置。
6.2.5 管道地上敷设时，可采用管线中心线代表管线，管道较少时可绘制出管道组示意图及其中心线；管沟敷设时，可绘制出管沟的中心线及其示意轮廓线；直埋敷设时，可绘制出管道组示意图及其管线中心线。
不需区别敷设方式和不需表示管道组时，可采用管线中心线表示管线。
6.2.6 供热管网管线平面图应绘制管路附件或其检查室以及管线上为检查、维修、操作所设其他设施或构筑物，并标注上述各部位中心线的间隔尺寸。
管线上节点宜采用代号加序号进行编号。
6.2.7 供热管网所在区域的地形图和道路设计图上的内容应采用细线绘制。
中国石化集团洛阳石油化工工程公司目次1 范围 (1)2 引用文件 (1)3 一般规定 (1)4 工艺管道及仪表流程图绘制规定 (6)5 工艺管道及仪表流程图首页的绘制规定 (6)6 公用工程管道及仪表流程图绘制规定 (7)7 管道编号和编号规则 (7)8 介质代号 (8)9 工艺管道及仪表流程图上的图例符号 (8)1 范围1.1 主题内容本标准规定了工艺专业绘制工艺管道及仪表流程图(PID)以及公用工程管道及仪表流程图(UID)的图面要求和表示方法。
对各版PID及UID的内容和深度、仪表部分的绘制以及管道设计专业对配管所要求的内容在本标准中不作规定。
1.2 适用范围本标准适用于工艺系统专业PID和UID，其他专业的PID和UID亦可参照本标准执行。
本标准不应作为专业分工和图纸深度的依据。
2 引用文件GB2625-81 过程检测和控制流程图用图形符号和文字代号SHSG-033-2003 中国石油化工集团公司石油化工装置基础工程设计内容规定SH/T3101-2000 炼油厂流程图图例05AQ322-2002 工程设计文件用印章管理及统一格式30B205-1997 管道介质代号30BD006-2005 PFD/UFD画法规定3 一般规定王辰涯 李和杰 姜凤山 朱华兴编 制 校 审 标准化审核 审 定 发布日期 实施日期3.1 基本内容要求3.1.1 工艺管道及仪表流程图（PID）需要表示如下内容：a) 设备1）全部编有位号的设备（包括备用设备），设备位号、名称及其主要规格；2）成套供应的机组制造厂的供货范围；3）全部设备管口4）非定型设备的内件应适当表示，如塔板形式、与进出口有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5）如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6）泵、压缩机、鼓风机等转动设备的驱动型式。
b) 管道1）与设备相连接的所有工艺和公用工程管道（包括开、停工及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2）所有阀门及其类型；3）管道上管道等级变化时，要用分界线表明分界；4）容易引起振动的两相流管道上应注明“两相流，易振动”；有特殊要求的重力管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋型”的管道应注明；有对称要求布置的管道应注明“对称布置”；5）为开车和试运转需要而设置的放空、放净、吹扫及冲洗接头；6）蒸汽、热水或其他类型的伴热管、夹套管。

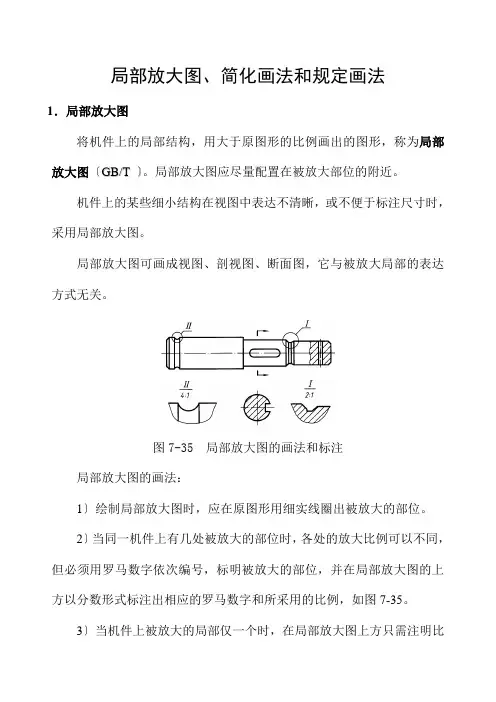

局部放大图、简化画法和规定画法1．局部放大图将机件上的局部结构，用大于原图形的比例画出的图形，称为局部放大图〔G B/T〕。
局部放大图应尽量配置在被放大部位的附近。
机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用局部放大图。
局部放大图可画成视图、剖视图、断面图，它与被放大局部的表达方式无关。
图7-35 局部放大图的画法和标注局部放大图的画法：1〕绘制局部放大图时，应在原图形用细实线圈出被放大的部位。
2〕当同一机件上有几处被放大的部位时，各处的放大比例可以不同，但必须用罗马数字依次编号，标明被放大的部位，并在局部放大图的上方以分数形式标注出相应的罗马数字和所采用的比例，如图7-35。
3〕当机件上被放大的局部仅一个时，在局部放大图上方只需注明比例。
4〕同一机件上不同部位需要放大时，假设局部放大图图形相同或对称时，只需画出一个。
图7-36 局部放大图图形相同或对称时只画一个5〕必要时可用几个图形来表达同一个被放大局部的结构，如图7-37。
图7-37 用几个图形来表达同一个被放大局部的结构需要注意的是：局部放大图的比例数值是放大图与实际物体的比例，而不是对原图的比例。
2．规定画法和简化画法制图国家标准中还有一些规定画法和简化画法，如表7-3：表7-3 图样的规定画法和简化画法肋、轮辐及薄壁等纵向剖切的画法对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接局部分开均布的肋、轮辐、孔等结构的画法当回转体机件上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上按对称形式画出，而其分布情况由垂直于回转轴的视图表达a 肋、孔按对称形式画出b 孔按对称形式画出对称机件的视图的画法为了节省绘图时间和图幅，对称机件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线a 对称机件只画下半局部b 对称机件只画四分之一零件图中有两个或两个以上相同视图的表示一个零件上有两个或两个以上图形相同的视图，可以只画一个视图，并用箭头、字母和数字表示其投射方向和位置a 零件图中两个相同视图的表示倾斜度角度不大的结构的画法与投影面倾斜角度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替b 零件图中相同局部视图和斜视图的表示假设干直径相同且成规律分布的孔的画法圆孔、螺孔、沉孔等，可以仅画出一个或几个，其余用点划线表示其中心位置，同时在零件图中注明孔的总数〔续〕相同结构按规律分布的画法当机件具有假设干相同结构〔齿、槽等〕，并按一定规律分布时，可只画出几个完整的结构，其余用细实线连接，但在零件图中那么必须注明该结构的总数a 假设干相同齿的简化画法相邻的辅助零件的画法相邻的辅助零件用细双点画线绘制。
(二）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成一整体。
主要用来传递较大的扭矩。
花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。
1.外花键的画法如图12-14所示。
在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。
图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。
图12-153.花键连接的画法。
用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。
图12-164.花键的标注。
花键标注的方法有两种：一种是在图上标出公称尺寸D （大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。
两种标柱形式都需标出花键的工作长度（L）。
二、销销在机器中，可起定位与连接作用。
常用的销有圆柱销和圆锥销等。
开口销要与六角开槽螺的模型。
销的规定标记如示例：销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬火，销GB/T 117 10×60 表示公称直径d=10，长度L=60，材料为35钢，热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5，公称长度L=50，材料为Q235，不经表面处理的实际最大直径为4.6mm，最小直径为4.4mm。
图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在工作中承受的力不同可以分为：向心轴承、推力轴承、向心推力轴承，如表7-3所示。
