硕凯贴片瞬变二极管P6KE15CA型号

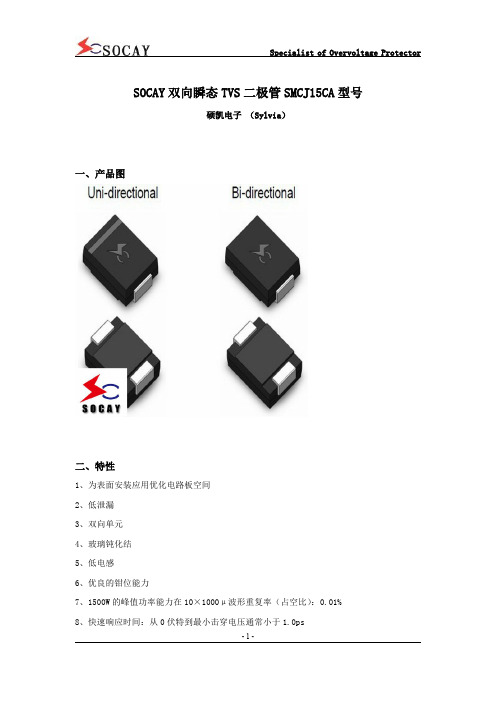

SOCAY双向瞬态TVS二极管SMCJ15CA型号
硕凯电子（Sylvia）
一、产品图
二、特性
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、1500W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

四、功能图
五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式
九、封装和编带。

POWER: 600Wa t VOLTAGE RANGE: 6.8 - 440VP6KE6.8A(CA)-P6KE440A(CA)Classification Rating 94V-OFeaturesGlass Passivated Die ConstructionUni- and Bi-Directional Versions Available Excellent Clamping Capability Fast Response TimePlastic Case Material has UL Flammability Mechanical DataCase: JEDEC DO-15 Low Profile Molded Plastic Terminals: Axial Leads, Solderable per MIL-STD-202, Method 208Polarity: Cathode Band or Cathode Notch Weight: 0.40 grams (approx.)Maximum Ratings and Electrical Characteristics@T A =25°C unless otherwise specifiedCharacteristicSymbol ValueUnit Peak Pulse Power Dissipation at T A = 25°C (Note 1, 2, 5) Figure 3P PPM 600 MinimumW Peak Forward Surge Current (Note 3)I FSM 100A Peak Pulse Current on 10/1000µS Waveform (Note 1) Figure 1I PPM See Table 1A Steady State Power Dissipation (Note 2, 4)P M(AV) 5.0W Operating and Storage Temperature RangeT j , T STG-65 to +175°CNote: 1. Non-repetitive current pulse, per Figure 1 and derated above T A = 25°C per Figure 4.2. Mounted on 40mm 2 copper pad.3. 8.3ms single half sine-wave duty cycle = 4 pulses per minutes maximum.4. Lead temperature at 75°C = T L .5. Peak pulse power waveform is 10/1000µS.AXIAL LEADED TRANSIENT VOLTAGE SUPPERSSOR DIODE!!!!!!!!P6KE440CA10.5 14.513.412.186.577.971.364.658.953.248.544.740.934.231.428.525.722.820.919.017.115.214.312.49.508.657.797.136.45(uA)R RMW RMW@V leakage Reverse CurrentPulse Peak (A)Vc(V)(mA)BR MAX CurrentMax.BR MIN @I Min.Volgtage Breakdown (V)(BI)(Uni)Voltage Stand-Off Reverse Maximum Clamping V T PP(V)V @I Volgtage Breakdown Test (V)V T Volgtage @I PP P6KE6.8A P6KE6.8CA 5.80 7.14 10.0 57.1 1000.0P6KE7.5A P6KE7.5CA 6.40 7.88 10.0 11.3 53.1 500.0 P6KE8.2A P6KE8.2CA 7.028.61 10.0 49.6 200.0 P6KE9.1A P6KE9.1CA 7.78 9.55 1.0 44.8 50.0 P6KE10A P6KE10CA 8.55 10.5 1.0 41.4 10.0P6KE11A P6KE11CA 9.40 10.5 11.6 1.0 15.6 38.5 5.0 P6KE12A P6KE12CA10.2 11.412.6 1.0 16.7 35.9 5.0P6KE13A P6KE13CA11.1 13.7 1.0 18.2 33.0 5.0 P6KE15A P6KE15CA 12.8 15.8 1.0 21.2 28.3 5.0 P6KE16A P6KE16CA 13.6 16.8 1.0 22.5 26.7 5.0P6KE18A P6KE18CA 15.3 18.9 1.0 25.2 23.8 5.0 P6KE20A P6KE20CA 17.1 21.0 1.0 27.7 21.7 5.0 P6KE22A P6KE22CA 18.8 23.1 1.0 30.6 19.6 5.0 P6KE24A P6KE24CA 20.5 25.2 1.0 33.2 18.1 5.0 P6KE27A P6KE27CA 23.1 28.4 1.0 37.5 16.0 5.0 P6KE30A P6KE30CA 25.6 31.5 1.0 41.4 14.5 5.0 P6KE33A P6KE33CA 28.2 34.7 1.0 45.7 13.1 5.0P6KE36A P6KE36CA 30.8 37.8 1.0 49.9 12.0 5.0P6KE39A P6KE39CA 33.3 37.1 41.0 1.0 53.9 11.1 5.0 P6KE43A P6KE43CA 36.8 45.2 1.0 59.3 10.1 5.0 P6KE47A P6KE47CA 40.2 49.4 1.0 64.8 9.3 5.0 P6KE51A P6KE51CA 43.6 53.6 1.0 70.1 8.6 5.0P6KE56A P6KE56CA 47.8 58.8 1.077.0 7.8 5.0P6KE62A P6KE62CA 53.0 65.1 1.0 85.07.1 5.0 P6KE68A P6KE68CA 58.1 71.4 1.0 92.06.5 5.0 P6KE75A P6KE75CA 64.1 78.81.0 103 5.8 5.0P6KE82A P6KE82CA70.1 86.1 1.0 1135.3 5.0P6KE91A P6KE91CA 77.8 95.5 1.0 1254.85.0 P6KE100A P6KE100CA 85.5 95.0 105 1.0 137 4.4 5.0 P6KE110AP6KE110CA 94.0 105 116 1.0 1523.9 5.0 P6KE120AP6KE120CA102 114 126 1.0 165 3.6 5.0 P6KE130A P6KE130CA 111 124 137 1.0 179 3.4 5.0 P6KE150A P6KE150CA 128 143 158 1.0 207 2.9 5.0 P6KE160A P6KE160CA 136 152168 1.0 219 2.7 5.0 P6KE170A P6KE170CA 145 162 179 1.0 234 2.6 5.0 P6KE180A P6KE180CA 154 171 189 1.0 246 2.4 5.0 P6KE200A P6KE200CA 171 190 210 1.0 274 2.2 5.0 P6KE220A P6KE220CA 185 209 231 1.0 328 1.8 5.0 P6KE250A P6KE250CA 214 237 263 1.0 344 1.7 5.0 P6KE300A P6KE300CA 256 285 315 1.0 414 1.4 5.0 350 310 380 P6KE350A P6KE350CA 1.0 482 1.2 5.0 P6KE400A P6KE400CA 342 380 420 1.0 548 1.1 5.0 P6KE440A 3764184621.06021.05.0TYPERating at = 25 °C ambient temperature unless otherwise specified255075100125150175200100755025T ,AMBIENT TEMPERATURE (°C)Fig.4Pulse Derating CurveA P K P U L S E D E R A T I N G (%P K P W R O R C U R R E N T )25507510012515017520002.55.0T ,LEAD TEMPERATURE (°C)Fig.5,Steady State Power DeratingLP ,S T E A D Y S T A T E P O W E R D I S S I P A T I O N (W )d 0.11.0T ,PULSE WIDTH (µs)Fig.3Pulse Rating Curvep 0.1101001.010100100010000P ,P E A K P U L S E P O W E R (k W )P0123I ,P E A K P U L S E C U R R E N T (%)P p pt,TIME (ms)Fig.1Pulse Waveform110100100010100100010,000V ,REVERSE STANDOFF VOLTAGE (V)Fig.2Typical Junction CapacitanceRWM C ,C A P A C I T A N C E (p F )j。

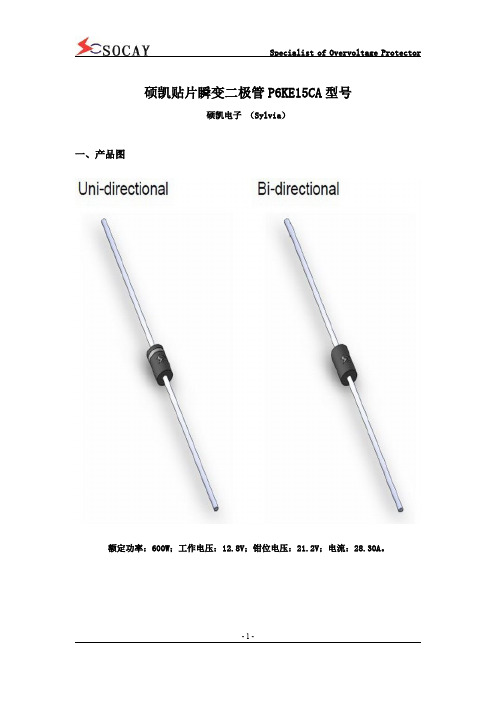

硕凯贴片瞬变二极管P6KE15CA型号
硕凯电子（Sylvia）
一、产品图
额定功率：600W；工作电压：12.8V；钳位电压：21.2V；电流：28.30A。

二、功能图
三、特性
1、DO-15封装玻璃钝化片结
2、低泄漏
3、单向和双向单元
4、优良的钳位能力
5、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
6、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
7、典型的，在电压高于12V时，反向漏电流小于5μA
8、高温焊接：终端260°C/40秒
9、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
10、塑料包装有94V-0等级的垂直燃烧试验
11、无铅镀雾锡
12、无卤化，符合RoHS
13、典型失效模式是在指定的电压或电流下出现
14、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
15、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
16、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
17、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
四、应用
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

P6KE系列(600W)瞬态电压抑制器参数表 2004-10-6 硬道理电子技术交流网本公司有供应瞬态抑制二极管,欢迎来电!P6KE6.8A/CA P6KE7.5A/CA P6KE8.2A/CAP6KE9.1A/CA P6KE10A/CA P6KE11A/CA P6KE12A/CA P6KE13A/CA P6KE15A/CA P6K E16A/CAP6KE18A/CA P6KE20A/CA P6KE22A/CA P6KE24A/CA P6KE27A/CA P6KE30A/CA P6KE 33A/CAP6KE36A/CA P6KE39A/CA P6KE43A/CAP6KE47A/CA P6KE51A/CA P6KE56A/CAP6KE62A/CA P6KE68A/CA P6KE75A/CAP6KE82A/CA P6KE91A/CA P6KE100A/CA本公司有供应瞬态抑制二极管,欢迎来电!P6KE110A/CA P6KE120A/CA P6KE130A/CAP6KE150A/CA P6KE160A/CA P6KE170A/CA P6KE180A/CA P6KE200A/CA P6KE220A/C AP6KE250A/CA P6KE300A/CA P6KE350A/CA P6KE400A/CA P6KE440A/CAP6KE480A/CA P6KE510A/CA P6KE530A/CA P6KE540A/CA P6KE550A/CA本公司有供应瞬态抑制二极管,欢迎来电!1.5KE6.8A/CA 1.5KE7.5A/CA 1.5KE8.2A/CA1.5KE9.1A/CA 1.5KE10A/CA 1.5KE11A/CA1.5KE12A/CA 1.5KE13A/CA 1.5KE15A/CA 1.5KE16A/CA 1.5KE18A/CA 1.5KE20A/CA 1.5KE22A/CA 1.5KE24A/CA 1.5KE27A/CA1.5KE30A/CA 1.5KE33A/CA 1.5KE36A/CA1.5KE39A/CA 1.5KE43A/CA 1.5KE47A/CA1.5KE51A/CA 1.5KE56A/CA1.5KE62A/CA 1.5KE68A/CA 1.5KE75A/CA1.5KE82A/CA 1.5KE91A/CA本公司有供应瞬态抑制二极管,欢迎来电!1.5KE100A/CA 1.5KE110A/CA 1.5KE120A/CA1.5KE130A/CA 1.5KE150A/CA 1.5KE160A/CA1.5KE170A/CA 1.5KE180A/CA1.5KE200A/CA 1.5KE220A/CA 1.5KE250A/CA1.5KE300A/CA 1.5KE350A/CA 1.5KE400A/CA1.5KE440A/CA 1.5KE480A/CA 1.5KE510A/CA1.5KE530A/CA 1.5KE540A/CA 1.5KE550A/CA本公司经营瞬态抑制管,有如下型号的产品系列,欢迎来电来邮垂询!5KP5.0A/CA 5KP6.0A/CA 5KP6.5A/CA 5KP7.0A/CA5KP7.5A/CA 5KP8.0A/CA 5KP8.5A/CA 5KP9.0A/CA 5KP10A/CA 5KP11A/CA 5KP12A/CA 5 KP13A/CA 5KP14A/CA 5KP15A/CA 5KP16A/CA 5KP17A/CA的产品系列,欢迎来电来邮垂询!SMBJ5.0A/CA SMBJ6.0A/CA SMBJ6.5A/CA SMBJ7.0A/CA SMBJ7.5A/CA SMBJ8.0A/CASM BJ8.5A/CA SMBJ9.0A/CA SMBJ10A/CA SMBJ11A/CA SMBJ12A/CA SMBJ13A/CASMBJ14A/CA SMBJ15A/CA SMBJ16A/CASMBJ17A/CA SMBJ18A/CA SMBJ20A/CASMBJ22A/CA S MBJ24A/CA SMBJ26A/CASMBJ28A/CA SMBJ30A/CA SMBJ33A/CASMBJ36A/CA SMBJ40 A/CA SMBJ43A/CA SMBJ45A/CA本公司经营瞬态抑制管,有如下型号的产品系列,欢迎来电来邮垂询!SMBJ48A/CA SMBJ51A/CA SMBJ54A/CA SMBJ58A/CA SMBJ60A/CASMBJ64A/CA SMBJ7 0A/CA SMBJ75A/CASMBJ78A/CA SMBJ85A/CA SMBJ90A/CASMBJ100A/CA SMBJ110A/C ASMBJ120A/CASMBJ130A/CA SMBJ150A/CA\SMBJ160A/CASMBJ170A/CASMBJ180A/CA SMBJ200A/CA SMBJ220A/CA SMBJ250A/CA SMBJ300A/CASMBJ350A/CA SMBJ400A/CA SMBJ440A/CA我公司始创于香港,1998年在台湾投资设立电子元件生产线,以电子元件的研发和生产为主.目前业务范围主要为以下二个领域:1.防雷器件部:专业从事贴片式过压、过流、防静电等保护元器件的研发、生产和销售，拥有先进的片式生产备。

瞬态抑制二极管TVS管型号汇总硕凯电子（Sylvia）1、瞬态抑制二极管产品简述硕凯瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，也叫瞬态抑制二极管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。

其耐突波电流的能力与其P-N结面积成正比。

TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。

其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。

其10/1000μs 波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。

2、各种型号大全（1）名称：SOD-123封装SMF系列功率：200W电压（VRWM）：1.0-400V电流（IPP）：21.7-0.65A封装：SOD-123产品系列：SMF（2）名称：DO-214AC封装SMAJ系列功率：400W工作电压：5.0－440.0V电流（IPP）：43.5-0.6A封装：DO-214AC产品系列：SMAJ（3）名称：DO-214AA封装SMBJ系列功率：600W工作电压：5.0-440.0V电流：65.3-0.9A封装：DO-214AA产品系列：SMBJ（4）名称：DO-214AB封装SMCJ系列功率：1500W工作电压：5.0-440.0V电流：163.0-2.1A封装：DO-214AB产品系列：SMCJ（5）名称：DO-214AB封装SMDJ系列功率：5000W工作电压：5.0-170.0V电流：326.1-10.9A封装：DO-214AB产品系列：SMDJ（6）名称：DO-15封装SA系列功率：500W工作电压：5.0-180.0V电流：55.4-1.7A封装：DO-15产品系列：SA（7）名称：DO-41封装P4KE系列功率：400W工作电压：5.8-495.0V电流：39.0-0.52A封装：DO-41产品系列：P4KE（8）名称：DO-15封装P6KE系列功率：600W工作电压：5.8-512.0电流：0.75-58.1A封装：DO-15产品系列：P6KE（9）名称：DO-201封装 1.5KE系列功率：1500W工作电压：5.8-495.0V电流：144.8-2.0A封装：DO-201产品系列：1.5KE（10）名称：P600封装3KP系列功率：3000W工作电压：5.0-220.0V电流：326.1-8.1A封装：P600产品系列：3KP（11）瞬态抑制二极管TVS二极管余下型号如下：3、小结有关硕凯瞬态抑制二极管TVS二极管的各种型号主要为以上这些，当然，后期还会有新的型号上市，到时再共享。

SOCAY硕凯瞬态电压抑制二极管SMDJ5.0A型号硕凯电子（Sylvia）一、产品图二、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.三、功能原理图四、UL证书编号五、应用英文TVS devices are ideal for the protection of I/O interfaces,VCC bus and other vulnerable circuits used in Telecom,Computer,Industrial and Consumer electronic applications.六、产品特性1、为表面安装应用优化电路板空间2、低泄漏3、单向单元4、玻璃钝化结5、低电感6、优良的钳位能力7、3000W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps9、典型的，在电压高于12V时，反向漏电流小于5μA10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)七、曲线特性图八、应用中文TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

The P6KE series is designedspecifically to protect sensitive electronicequipment from voltage transients induced by lightning and other transientvoltage events.Uni-directional Bi-directionalu Glass passivated chip junction in DO-15 Packageu Low leakageu Uni and Bidirectional unitu Excellent clamping capabilityu600W Peak power capability at 10 × 1000µs waveform Repetition rate(duty cycle):0.01%u Fast response time: typically less than 1.0ps from 0 Volts to V BR minu Typical I R less than 5μA above 12V.u High Temperature soldering: 260°C/40 seconds at terminalsu Typical maximum temperature coefficient ΔV BR = 0.1% ×V BR@25°C×ΔTu Plastic package has Underwriters Laboratory Flammability 94V-0u Matte tin lead–free Platedu Halogen free and RoHS compliantu Typical failure mode is short from over-specified voltage or currentu Whisker test is conducted based on JEDEC JESD201A per its table4a and 4cu IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact)u ESD protection of data lines in accordance with IEC 61000-4-2(IEC801-2)u EFT protection of data lines in accordance with IEC 61000-4-4(IEC801-4)TVS devices are ideal for the protection of I/O interfaces, V bus and othervulnerable circuits used in Telecom, Computer, Industrial and Consumerelectronic applications.Parameter Symbol Value Unit Peak Pulse Power Dissipation with a 10/1000µs waveform (Fig.1)(Note1), (Note 2)P PPM600 Watts Peak Pulse Current with a 10/1000µs waveform.(Note1,Fig.3) I PP See Next Table Amps Power Dissipation on Infinite Heat Sink at T L=75°C P M(AV) 5.0 Watt Peak Forward Surge Current, 8.3ms Single Half Sine Wave (Note 3) I FSM100 Amps Maximum Instantaneous Forward Voltage at 25A for Unidirectional Only(Note 4)V F 3.5/5.0 Voltage Operating junction and Storage Temperature Range. T J , T STG-55 to +150 °C Notes:1. Non-repetitive current pulse, per Fig. 3 and derated above T A = 25°C per Fig.2.2. Mounted on 5.0mm x 5.0mm (0.03mm thick) Copper Pads to each terminal.3. 8.3ms single half sine-wave, or equivalent square wave, Duty cycle = 4 pulses per minutes maximum.4. V F < 3.5V for V BR < 200V and V F< 6.5V for V BR > 201V.APart NumberBreakdown Voltage V BR (V)@I T Uni Bi Reverse Stand-Off Voltage V RWM (V) MIN MAX Test Current I T (mA) Maximum Clamping Voltage V C @I PP (V) Maximum Peak Pulse Current I PP (A) Maximum Reverse Leakage I R @V RWM (μA)P6KE6.8 P6KE6.8C 5.5 6.12 7.48 10 10.8 55.56 1000 P6KE6.8A P6KE6.8CA 5.8 6.46 7.14 10 10.5 57.14 1000 P6KE7.5 P6KE7.5C 6.1 6.75 8.25 10 11.7 51.28 500 P6KE7.5A P6KE7.5CA 6.4 7.13 7.88 10 11.3 53.10 500 P6KE8.2 P6KE8.2C 6.6 7.38 9.02 10 12.5 48.00 200 P6KE8.2A P6KE8.2CA 7.0 7.79 8.61 10 12.1 49.59 200 P6KE9.1 P6KE9.1C 7.4 8.19 10.01 1 13.8 43.48 50 P6KE9.1A P6KE9.1CA 7.8 8.65 9.56 1 13.4 44.78 50 P6KE10 P6KE10C 8.1 9.00 11.00 1 15.0 40.00 10 P6KE10A P6KE10CA 8.6 9.50 10.50 1 14.5 41.38 10 P6KE11 P6KE11C 8.9 9.90 12.10 1 16.2 37.04 5 P6KE11A P6KE11CA 9.4 10.45 11.55 1 15.6 38.46 5 P6KE12 P6KE12C 9.7 10.80 13.20 1 17.3 34.68 5 P6KE12A P6KE12CA 10.2 11.40 12.60 1 16.7 35.93 5 P6KE13 P6KE13C 10.5 11.70 14.30 1 19.0 31.58 5 P6KE13A P6KE13CA 11.1 12.35 13.65 1 18.2 32.97 5 P6KE15 P6KE15C 12.1 13.50 16.50 1 22.0 27.27 5 P6KE15A P6KE15CA 12.8 14.25 15.75 1 21.2 28.30 5 P6KE16 P6KE16C 12.9 14.40 17.60 1 23.5 25.53 5 P6KE16A P6KE16CA 13.6 15.20 16.80 1 22.5 26.67 5 P6KE18 P6KE18C 14.5 16.20 19.80 1 26.5 22.64 5 P6KE18A P6KE18CA 15.3 17.10 18.90 1 25.2 23.81 5 P6KE20 P6KE20C 16.2 18.00 22.00 1 29.1 20.62 5 P6KE20A P6KE20CA 17.1 19.00 21.00 1 27.7 21.66 5 P6KE22 P6KE22C 17.8 19.80 24.20 1 31.9 18.81 5 P6KE22A P6KE22CA 18.8 20.90 23.10 1 30.6 19.61 5 P6KE24 P6KE24C 19.4 21.60 26.40 1 34.7 17.29 5 P6KE24A P6KE24CA 20.5 22.80 25.20 1 33.2 18.07 5 P6KE27 P6KE27C 21.8 24.30 29.70 1 39.1 15.35 5 P6KE27A P6KE27CA 23.1 25.65 28.35 1 37.5 16.00 5 P6KE30 P6KE30C 24.3 27.00 33.00 1 43.5 13.79 5 P6KE30A P6KE30CA 25.6 28.50 31.50 1 41.4 14.49 5 P6KE33 P6KE33C 26.8 29.70 36.30 1 47.7 12.58 5 P6KE33A P6KE33CA 28.2 31.35 34.65 1 45.7 13.13 5 P6KE36 P6KE36C 29.1 32.40 39.60 1 52.0 11.54 5 P6KE36A P6KE36CA 30.8 34.20 37.80 1 49.9 12.02 5 P6KE39 P6KE39C 31.6 35.10 42.90 1 56.4 10.64 5 P6KE39A P6KE39CA 33.3 37.05 40.95 1 53.9 11.13 5 P6KE43 P6KE43C 34.8 38.70 47.30 1 61.9 9.69 5 P6KE43A P6KE43CA 36.8 40.85 45.15 1 59.3 10.12 5 P6KE47 P6KE47C 38.1 42.30 51.70 1 67.8 8.85 5 P6KE47A P6KE47CA 40.2 44.65 49.35 1 64.8 9.26 5 P6KE51 P6KE51C 41.3 45.90 56.10 1 73.5 8.16 5 P6KE51A P6KE51CA 43.6 48.45 53.55 1 70.1 8.56 5 P6KE56 P6KE56C 45.4 50.40 61.60 1 80.5 7.45 5 P6KE56A P6KE56CA 47.8 53.20 58.80 1 77.0 7.79 5 P6KE62 P6KE62C 50.2 55.80 68.20 1 89.0 6.74 5 P6KE62A P6KE62CA 53.0 58.90 65.10 1 85.0 7.06 5 P6KE68 P6KE68C 55.1 61.20 74.80 1 98.0 6.12 5 P6KE68A P6KE68CA 58.1 64.60 71.40 1 92.0 6.52 5 P6KE75 P6KE75C 60.7 67.50 82.50 1 108.0 5.56 5 P6KE75A P6KE75CA 64.1 71.25 78.75 1 103.0 5.83 5 P6KE82 P6KE82C 66.4 73.80 90.20 1 118.0 5.08 5 P6KE82AP6KE82CA70.177.9086.101113.05.315APart Number Breakdown Voltage V BR (V)@I T UniBi Reverse Stand-Off Voltage V RWM (V) MIN MAX Test Current I T (mA)Maximum Clamping Voltage V C @I PP (V) Maximum Peak Pulse Current I PP (A) Maximum Reverse Leakage I R @V RWM (μA)P6KE91 P6KE91C 73.7 81.90 100.10 1 131.0 4.58 5 P6KE91A P6KE91CA 77.8 86.45 95.55 1 125.0 4.80 5 P6KE100 P6KE100C 81.0 90.00 110.00 1 144.0 4.17 5 P6KE100A P6KE100CA 85.5 95.00 105.00 1 137.0 4.38 5 P6KE110 P6KE110C 89.2 99.00 121.00 1 158.0 3.80 5 P6KE110A P6KE110CA 94.0 104.50 115.50 1 152.0 3.95 5 P6KE120 P6KE120C 97.2 108.00 132.00 1 173.0 3,47 5 P6KE120A P6KE120CA 102.0 114.00 126.00 1 165.0 3.64 5 P6KE130 P6KE130C 105.0 117.00 143.00 1 187.0 3.21 5 P6KE130A P6KE130CA 111.0 123.50 136.50 1 179.0 3.35 5 P6KE150 P6KE150C 121.0 135.00 165.00 1 215.0 2.79 5 P6KE150A P6KE150CA 128.0 142.50 157.50 1 207.0 2.90 5 P6KE160 P6KE160C 130.0 144.00 176.00 1 230.0 2.61 5 P6KE160A P6KE160CA 136.0 152.00 168.00 1 219.0 2.74 5 P6KE170 P6KE170C 138.0 153.00 187.00 1 244.0 2.46 5 P6KE170A P6KE170CA 145.0 161.50 178.50 1 234.0 2.56 5 P6KE180 P6KE180C 146.0 162.00 198.00 1 258.0 2.33 5 P6KE180A P6KE180CA 154.0 171.00 189.00 1 246.0 2.44 5 P6KE200 P6KE200C 162.0 180.00 220.00 1 287.0 2.09 5 P6KE200A P6KE200CA 171.0 190.00 210.00 1 274.0 2.19 5 P6KE220 P6KE220C 175.0 198.00 242.00 1 344.0 174 5 P6KE220A P6KE220CA 185.0 209.00 231.00 1 328.0 1.83 5 P6KE250 P6KE250C 202.0 225.00 275.00 1 360.0 1.67 5 P6KE250A P6KE250CA 214.0 237.50 262.50 1 344.0 1.74 5 P6KE300 P6KE300C 243.0 270.00 330.00 1 430.0 1.40 5 P6KE300A P6KE300CA 256.0 285.00 315.00 1 414.0 1.45 5 P6KE350 P6KE350C 284.0 315.00 385.00 1 504.0 1.19 5 P6KE350A P6KE350CA 299.3 332.50 367.50 1 482.0 1.24 5 P6KE380 P6KE380C 308.6 342.00 418.00 1 547.2 1.10 5 P6KE380A P6KE380CA 324.9 361.00 399.00 1 524.4 1.14 5 P6KE400 P6KE400C 324.8 360.00 440.00 1 576.0 1.05 5 P6KE400A P6KE400CA 342.0 380.00 420.00 1 552.0 1.09 5 P6KE440 P6KE440C 357.3 396.00 484.00 1 633.6 0.95 5 P6KE440A P6KE440CA 376.2 418.00 462.00 1 607.2 0.99 5 P6KE500 P6KE500C 406.0 450.00 550.00 1 720.0 0.83 5 P6KE500A P6KE500CA 427.5 475.00 525.00 1 690.0 0.87 5 P6KE520 P6KE520C 422.2 468.00 572.00 1 748.8 0.80 5 P6KE520A P6KE520CA 444.6 494.00 546.00 1 717.6 0.84 5 P6KE550 P6KE550C 446.6 495.00 605.00 1 792.0 0.76 5 P6KE550A P6KE550CA 470.3 522.50 577.50 1 759.0 0.79 5 P6KE600 P6KE600C 487.2 540.00 660.00 1 864.0 0.69 5 P6KE600A P6KE600CA513.0570.00630.001 828.00.725Note:1. Suffix 'A ' denotes 5% tolerance device. Without 'A' denotes 10% tolerance device2. Add suffix 'C 'or ' CA ' after part number to specify Bi-directional devices3. For Bi-Directional devices having V R of 10 volts and under, the I R limit is doubleAATemperature Cycle JESD22-A104 Weight 0.015 ounce, 0.4 gramPressure Cooker JESD22-A102 Case JEDEC DO-204AC (DO-15) Molded Plastic over glass passivated junction High Temp. Storage JESD22-A103 Polarity Color band denotes cathode except BipolarHTRBJESD22-A108 TerminalMatte Tin-plated leads, Solderable per JESD22-B102DThermal ShockJESD22-A106Reflow ConditionLead –free assembly -Temperature Min (T s(min))150°C -Temperature Max (T s(max)) 200°CPre Heat- Time (min to max) (t s )60 -180 Seconds Average ramp up rate ( Liquidus Temp T L ) to peak3°C/second max T S(max) to TL - Ramp-up Rate3°C/second max - Temperature (T L ) (Liquidus) 217°CReflow- Time (min to max) (t s )60 -150 SecondsPeak Temperature (T P ) 260 +0/-5°CTime within 5°C ofactualpeakTemperature (t p )20 -40 Seconds Ramp-down Rate6°C/second max Time 25°C to peak Temperature (T P ) 8 minutes MaxDo not exceed280°CRamp-down PreheatTime to peak temperature(t 25℃ to peak)Ramp-upTime Physical SpecificationsEnvironmental SpecificationsSoldering Parameters。

DATA SHEETTRANSIENT VOLTAGE SUPPRESSORS –P6KE SERIESFEATUREPlastic package.Glass passivated chip junction in DO-15Package600W peak pulse power capability on 10/1000μs waveform.Excellent clamping capability.Low zener impedance.Fast response time: typically less than 1.0ps from 0 Volts to BV min.Typical I R less than 1μA above 10V.High temperature soldering guaranteed:265ć/10seconds/.375”,(9.5mm)lead length,5lbs.,(2.3kg)tension.MECHANICAL DATECase:JEDEC DO-15Molded Plastic.Terminals:Axial leads,solderable per MIL-STD-750,Method 2026.Polarity:Color band denoted cathode except bidirectional.Mounting Position:Any.Weight:0.015ounce,0.4grams.DEVICES FOR BIPOLAR APPLICATIONFor bidirectional use C or CA suffix for types P6KE6.8thru types P6KE550(e.g.P6KE6.8C,P6KE550CA),electrical characteristics apply in both directions.MAXIMUM RATINGS AND CHARACTERISTICSRatings at 25ćambient temperature unless otherwise specified.Notes: 1.Non-repetitive current pulse,per Fig.3and derated above T A =25ćper Fig.2.2.8.3ms single half sine-wave,or equivalent square wave,Duty cycle =4pulses per minutes maximum.DO-204AC/DO-15DIMENSIONSDO-204AC/DO-15ELECTRICAL CHARACTERISTICSELECTRICAL CHARACTERISTICSNotes:For bidirectional type having V RWM of10volts and less,the I R limit is double.RATINGS AND CHARACTERISTIC CURVES(TA=25ćunless otherwise noted) Figure 1 - Peak Pulse Power Rating Curve Figure 2 - Pulse Derating Curve【领先的片式无源器件整合供应商—南京南山半导体有限公司】南京南山半导体有限公司－样品申请单联系资料电话：025-********-8004技术支持：025-********传真：025-********电邮：tech@客户基本资料公司名称联系方式电话：传真：网址：收货地址主要产品联络人姓名：职务：□技术□采购□贸易商电话：手机：邮箱：元器件明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产时间：规模生产时间：样品申请时间：样品申请流程1、请详细、全面、真实填写上列各项。

硕凯电子TVS二极管SMAJ6.0CA型号说明
硕凯电子（Sylvia）
一、产品图
二、功能图
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

四、特性
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、400W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
五、产品尺寸
六、特性曲线
七、命名方式。

贴⽚瞬变抑制⼆极管，有哪些常⽤型号？TVS瞬态抑制⼆极管，⽬前是业内备受欢迎的防浪涌过电压保护元器件，瞬态功率⼤、⾼浪涌吸收能⼒、PS级响应速度是其独有的优势。
