某市政公路双连拱隧道主体方案结构设计

连拱隧道施工组织设计方案双连拱隧道施工方案双连拱形隧道施工1、施工方案使用双口施工，先施工明洞及洞门，然后展开正洞施工。

正洞施工方案为中导先行，并浇筑中墙防尘砼，中Auron全线贯通后一流左洞施工，后施工右洞，或左、右洞同时施工。

1.1开挖及支护步骤i类围岩：使用中导坑提侧壁导坑法开凿，先墙后拱形法坝体。

隧道开凿以中导坑全面性并浇筑中墙砼，然后侧壁导坑大力推进，坝体边墙砼，上半断面开凿使用环形领核心土的方法，最后施作拱部二次坝体。

具体步骤见到“i类围岩开凿及掘进步骤图”。

ii类围岩：使用中导坑加之导坑分部法开凿，先墙后拱形法坝体。

隧道开凿以中导坑全面性并浇筑中墙砼；然后上导坑大力推进，展开拱部初期掘进，接着展开墙部开凿，坝体边墙砼；拱部二次坝体顺利完成后，开凿留出核心土，最后施作仰拱及充填。

具体步骤见到“ii类围岩开凿及掘进步骤图”。

iii类围岩：中导坑开挖并浇注中墙砼，正洞上下台阶法开挖，上下台阶相距不小于10m，先墙后拱法衬砌。

最后施作仰拱及填充。

具体步骤见“iii类围岩开挖及支护步骤图”。

iv类围岩：中导坑先行并浇筑中墙砼，正洞全断面法开凿，全系列断面初期掘进，先墙后拱形法坝体。

具体步骤见到“iv类围岩开凿及掘进步骤图”。

1.2、开挖及运输方法i、ii类围岩主要以风镐居多，人工装碴，1t机动翻斗车出碴，配以挖掘机开凿，8t 夏利车汽车出碴。

ⅲ、ⅳ类围岩使用扣面介开凿，yt28凿岩机钻眼，人工装药；zlc40b 侧卸式装载机协调8t夏利车汽车出碴。

1.3、控制爆破及中墙防护双连拱形隧道正洞开凿过程中，因中墙砼已浇筑，在正洞开凿时必须考量灭火振动冲击波和飞石对中墙砼的影响。

中墙砼厚度壮，且初期掘进的工字钢已促进作用于中墙顶上面上，所以在施工过程中必须存有严苛的保护措施，严禁存有任何影响和扰动。

ⅲ类围岩上下断面开挖采用火雷管分段分区爆破，以减少爆破振动的叠加，把振动降低到最小程度。

具体爆破设计见“ⅲ类围岩分段爆破设计图”。

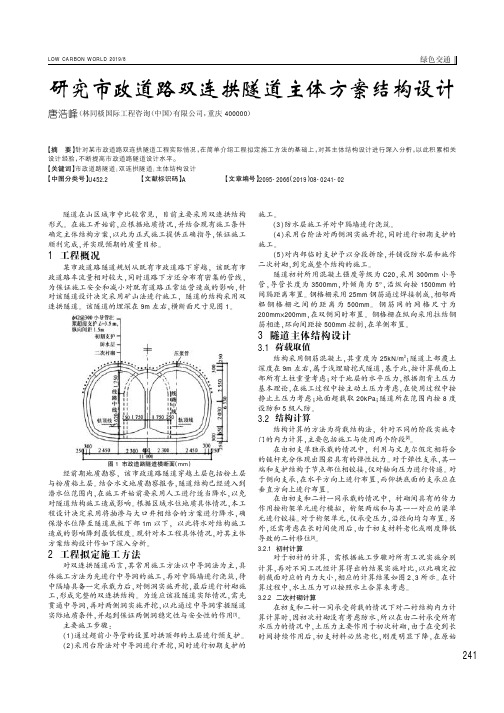

研究市政道路双连拱隧道主体方案结构设计唐浩峰（林同棪国际工程咨询（中国）有限公司，重庆400000）【摘要】针对某市政道路双连拱隧道工程实际情况，在简单介绍工程拟定施工方法的基础上，对其主体结构设计进行深入分析，以此积累相关设计经验，不断提高市政道路隧道设计水平。

【关键词】市政道路隧道；双连拱隧道；主体结构设计【中图分类号】U452.2【文献标识码】A【文章编号】2095-2066（2019）08-0241-02隧道在山区城市中比较常见,目前主要采用双连拱结构形式。

在施工开始前,应根据地质情况,并结合现有施工条件确定主体结构方案,以此为正式施工提供正确指导,保证施工顺利完成,并实现预期的质量目标。

1工程概况某市政道路隧道规划从既有市政道路下穿越,该既有市政道路车流量相对较大,同时道路下方还分布有密集的管线,为保证施工安全和减小对既有道路正常运营造成的影响,针对该隧道设计决定采用矿山法进行施工,隧道的结构采用双连拱隧道。

该隧道的埋深在9m左右,横断面尺寸见图1。

经前期地质勘察,该市政道路隧道穿越土层包括粉土层与粉质粘土层。

结合水文地质勘察报告,隧道结构已经进入到潜水位范围内,在施工开始前要采用人工进行适当降水,以免对隧道结构施工造成影响。

根据区域水位地质具体情况,本工程设计决定采用将抽渗与大口井相结合的方案进行降水,确保潜水位降至隧道底板下部1m以下,以此将水对结构施工造成的影响降到最低程度。

现针对本工程具体情况,对其主体方案结构设计作如下深入分析。

2工程拟定施工方法对双连拱隧道而言,其常用施工方法以中导洞法为主,具体施工方法为先进行中导洞的施工,再对中隔墙进行浇筑,待中隔墙具备一定承载力后,对侧洞实施开挖,最后进行衬砌施工,形成完整的双连拱结构。

为适应该段隧道实际情况,需先贯通中导洞,再对两侧洞实施开挖,以此通过中导洞掌握隧道实际地质条件,并起到保证两侧洞稳定性与安全性的作用[1]。

主要施工步骤:(1)通过超前小导管的设置对拱顶部的土层进行预支护。

厦门机场路一期（仙岳路～演武大桥段）工程第JC3合同段浅埋暗挖隧道双连拱隧道施工方案（YK7+685～YK7+824.789、ZK7+670～ZK7+810）编制：审核：批准：XXXXXX厦门机场路一期（仙岳路～演武大桥段）工程第JC3合同段项目经理部二00八年三月十五日目录1前言 (1)1.1编制依据 (1)1.2编制原则 (1)2 工程概况 (1)2.1设计概况 (1)2.2地质情况 (2)3总体施工筹划 (4)3.1总体施工方案 (4)3.1.3总体施工顺序 (6)3.2施工组织管理 (7)3.2.1现场管理组织机构 (7)3.2.2现场技术决策领导小组 (7)3.3资源组织 (7)3.5工期安排 (10)3.5.1工期计划 (10)3.5.2主要进度指标 (10)4隧道施工方案及主要措施 (11)4.1全断面及帷幕注浆施工方案及主要措施 (11)4.2超前支护施工方案及主要措施 (15)4.3隧道开挖方案及主要措施 (17)4.4隧道止水注浆施工方法及措施 (20)5 超前地质预报及施工监控量测 (21)5.1超前地质预报 (22)5.2地表沉降监测 (23)5.3地下水位监测 (23)5.4隧道洞内净空收敛监测 (23)5.5房屋沉降监测 (23)5.6房屋裂缝监测 (23)5.7控制标准 (23)6 管线保护 (24)7 环境保护措施 (24)7.1施工废水及污染物处理 (24)7.2抑制施工粉尘 (25)7.3降低施工噪音 (25)8应急抢险及救援措施 (25)8.1危险源辨识 (25)8.2隧道坍塌、涌水应急措施 (26)8.2.2应急抢险措施 (26)8.3建筑物控沉措施 (27)8.4管线损坏应急措施 (28)8.5建筑物遭到损坏的应急救援措施 (29)1前言1.1编制依据(1) 厦门市机场路一期（仙岳路～演武大桥段）工程第JC3合同段招标文件及施工设计图纸。

(2) 厦门市机场路一期工程（莲前至梧村山隧道段）《工程地质详细勘察报告》。
