变压器保护装置定检作业指导书变压器保护装置保护定检作业指导书一、范围本作业指导书适用于110kV及以上电压等级各变电站作业程序。
二、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、DL 408--1991 电业安全工作规程2、GB 14285-1993《继电保护和安全自动装置技术规程》3、GB/T 15145-1994《微机线路保护装置通用技术条件》4、DL/T 587--1996《微机继电保护装置运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》7、水利电力部电力生产司《继电保护和电网安全自动装置现场工作保安规定》8、国家电力调度通信中心、电力工业部安全监查及生产协调司《电力系统继电保护及安全自动装置反事故措施管理规定》 9、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》 10、中华人民共和国电力工业部《电力系统继电保护及安全自动装置质量监督管理规定》 11、能源部电力规化设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》12、GB50171-1992《电气装置安装工程盘柜及二次回路接线施工及验收规范》 13、国家电力公司《防止电力生产事故的二十五项重点要求》第 1 页共 35 页三、班组工作安排负责人计划时间成员工作票类型：一票□二票□ 20XX 年月日时分—— 20XX 年月日时分班长工作安排与重点交待工作内容及工作地点工作质量要求安全措施及安全注意事项工作安排人签名：工作安排时间：月日时分四、修前准备1 检修前准备第 2 页共 35 页准备工作安排序号 1 内容根据本次检修的性质，确定检修项目，并组织作业人员学习本指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项标准要求所有作业人员都明确本次检修工作的作业内容、进度要求、作业标准、安全注意事项责任人备注 2 3 仪器仪表、工器具试验合格、满足本次作业要求；开工前一天准备好作业所需的仪器仪表、工器具、备品备件、备品备件符合规定；材料齐全；图纸及技术资料材料、相关图纸及技术资料应符合现场实际情况根据现场工作时间和工作内容填写工作票备品备件及实验仪器序号 1 2 3 4 5 6 7 8 8 9 名称转接板三相电源刀闸板多用电源线盘子相位表万用表钳形表昂立试验台 CT特性实验仪试验线电源插件规格/型号中380V/10A 220V/10A VC9804 QX-2 电流测试线单位块个个块块只台台组只数量 1 1 1 1 1 1 1 1 1 责任人备注工器具序号 1 2 3 4 名称夹子头夹子线测试线剥线钳子规格/型号 3M 第 3 页共 35 页单位个个根把数量 10 10 8 1 责任人备注 5 6 7 8 9 10 11 12 13 平口起子平口起子平口起子梅花起子梅花起子梅花起子尖嘴钳子斜口钳子老虎钳子小号中号大号小号中号大号 / / 把把把把把把把把把 1 1 1 1 1 1 1 1 1 材料序号 1 2 3 4 5 6 名称扎带绝缘胶布相序带铜塑线铜塑线规格/型号 / / / ￠￠单位根个个米米数量 20 1 1 10 10 责任人备注人员分工序号 1 2 工作负责人工作班成员分工情况人员数量 1 1 人员姓名备注第 4 页共 35 页五、流程图工作许可检修前准备：领检修前准备：准取现场作业指备工器具及材导书，核实设备料；准备图纸及运行状况资料通电初步检查各保护逆变电绝缘检查源测试定值检查各保护开入各保护交流量检查量精度测试工作负责人向工作班成员交底开工会，安全技术交底保护屏检查记录压板位置根据现场安全技术措施完成安措二次回路电缆检查屏蔽接地检查压板检查各保护交流元件零漂测试第 5 页共 35 页各保护定值校验整组试验及验收传动结票六、危险点分析分类作业前的准备工作人员与组织作业活动危险因数作业现场情况核查的不全面、不准确、准备不充分作业任务不清危害损失工时损失工时控制措施 (1)作业前了解现场，提前准备仪器仪表及工器具(2) 提前准备相应的图纸资料。

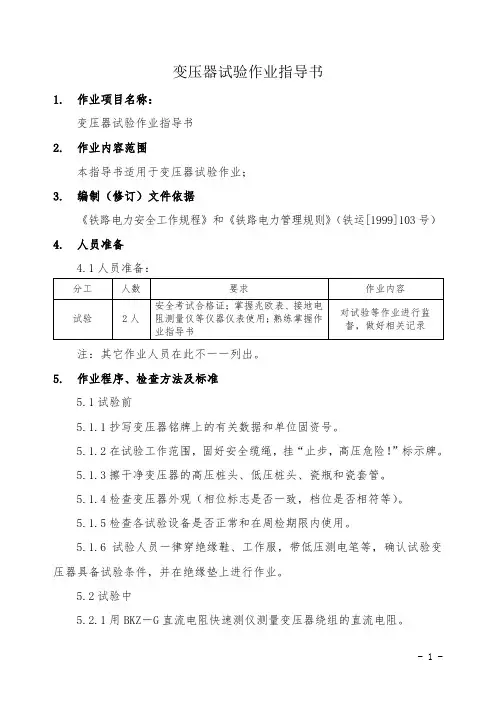

变压器试验作业指导书1. 作业项目名称：变压器试验作业指导书2. 作业内容范围本指导书适用于变压器试验作业；3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 人员准备4.1人员准备：注：其它作业人员在此不一一列出。
5. 作业程序、检查方法及标准5.1试验前5.1.1抄写变压器铭牌上的有关数据和单位固资号。
5.1.2在试验工作范围，固好安全缆绳，挂“止步，高压危险！”标示牌。
5.1.3擦干净变压器的高压桩头、低压桩头、瓷瓶和瓷套管。
5.1.4检查变压器外观（相位标志是否一致，档位是否相符等）。
5.1.5检查各试验设备是否正常和在周检期限内使用。
5.1.6试验人员一律穿绝缘鞋、工作服，带低压测电笔等，确认试验变压器具备试验条件，并在绝缘垫上进行作业。
5.2试验中5.2.1用BKZ－G直流电阻快速测仪测量变压器绕组的直流电阻。
5.2.1.1核对变压器所在档位，连接被测绕组测量线，并将其余绕组短路接地；BKZ－G直流电阻快速测仪机壳可靠接地。
5.2.1.2 选择合适量程，按“测量”键逐档（Ⅰ、Ⅱ、Ⅲ）逐相 (Ａ－Ｂ－Ｃ) 测量变压器线圈直流电阻。
待屏幕稳定显示电阻值时读取记录数据，或按“存储”键存储数据以供打印。
5.2.1.3 630kVA及以下三相变压器各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%。
630kVA以上三相变压器各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
变压器的直流电阻与同温下产品出厂实测数或与以前测得值比较，相应变化不应大于2%。
直流电阻差值在出厂时超过第1、2款规定，制造厂已说明了这种偏差的原因，可按上述第3款进行比较。
5.2.2用变比测试仪对变压器进行变比测试，记录测试数据。
变比测试在每一分接头都须进行，试验值与额定值间相差不得大于2%。
且各相之间相差也不得大于2%。
![WBH-801A变压器保护装置作业指导书_-_9.25[1]-25页word资料](https://img.taocdn.com/s1/m/dbd38ec069dc5022aaea009c.png)

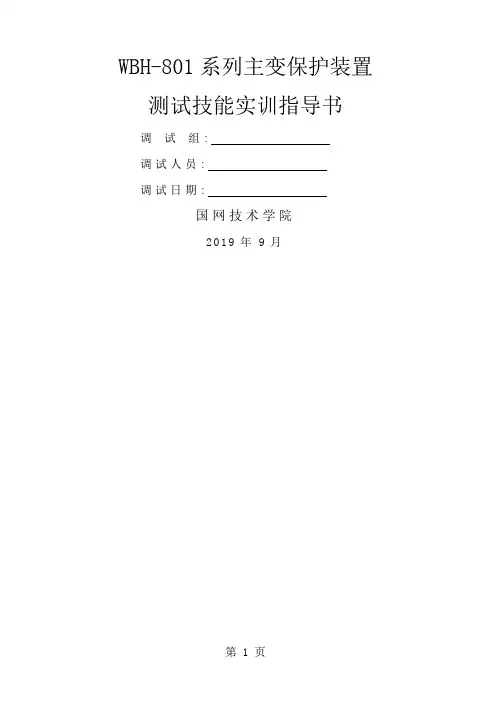

WBH-801系列主变保护装置测试技能实训指导书调试组:调试人员:调试日期:国网技术学院2019年9月1试验过程中应注意的事项1)断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路；2)存放程序的EPROM芯片的窗口要用防紫外线的不干胶封死；3)打印机及每块插件应保持清洁，注意防尘；4)调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠；5)试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片；6)原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接；7)试验过程中，应注意不要将插件插错位置；8)因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复；9)使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地；2通电前检查1)退出保护所有压板，断开所有空气开关；2)检查装置内、外部无积尘、无异物；清扫电路板的灰尘；3)检查保护装置的硬件配置，各插件的位置、标注及接线应符合图纸要求；4)检查保护装置的元器件外观质量良好，所有插件应接触可靠，插件印刷电路板无机械损伤或变形，连线连接良好；5)检查各插件上变换器、继电器固定良好，无松动，各插件上元件焊接良好，芯片插紧，插件内跳线连接正确；6)检查各插件插入后接触良好，闭锁到位；7)检查切换开关、按钮、键盘等应操作灵活、手感良好；8)检查保护屏端子螺丝紧固，压板接线压接可靠，螺丝紧固；9)检查配线无压接不紧，断线等现象；10)检查装置外部电缆接线与设计相符，满足运行要求。
11)用万用表检查电源回路有否短路或断路；12)检查保护装置的箱体或电磁屏蔽体与接地网可靠连接；13)检查二次保险（空气开关）符合要求。

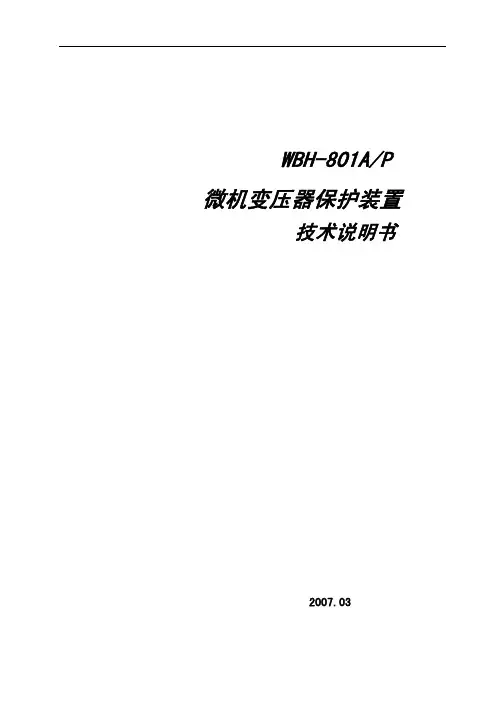

WBH-801A_P使⽤说明书（V1.00）WBH-801A微机变压器保护装置使⽤说明书（Ver1.01）2007.4⽬录1概述 (2)1.1应⽤范围 (2)1.2保护配置 (2)2使⽤说明 (3)2.1⾯板布置 (3)2.2液晶显⽰说明 (3)2.3命令菜单使⽤说明 (5)3调试⼤纲 (11)3.1试验注意事项 (11)3.2试验前的准备 (11)3.3交流回路校验 (11)3.4输⼊接点检查 (12)3.5保护功能试验 (13)3.6输出接点检查 (33)3.7带开关传动试验 (35)3.8带负荷检查 (35)3.9投运前打印存档信息 (36)3.10保护装置的正常年检内容(建议) (36)4运⾏维护 (38)4.1装置的正常运⾏状态 (38)4.2装置的异常信息含义及处理建议 (38)4.3安装注意事项 (39)5附录 (40)5.1装置参数整定 (40)5.2专⽤调试⼯具Prate-800A的使⽤ (42)5.3改变打印机缺省设置的操作⽅法 (45)1概述1.1应⽤范围WBH-801A微机变压器保护装置适⽤于500kV及以下各种电压等级的变压器。
WBH-801A保护装置集成了⼀台变压器的全部电⽓量保护，可与⾮电量类保护装置配合，满⾜各种电压等级、不同接线⽅式变压器的双主双后配置及⾮电量类保护完全独⽴的配置要求。
WBH-801A微机变压器保护装置由交流变换插件，采保插件，CPU插件，扩展插件，出⼝插件，开⼊插件，信号插件，通讯转换插件，通讯管理插件及稳压电源插件等构成。
WBH-801A微机变压器保护装置采⽤⼤屏幕320×240彩⾊液晶显⽰屏，以专⽤管理机负责⼈机对话及全部信息处理，可与⼚、站综合⾃动化监控系统相联，并可通过监控系统实现对保护的管理。
1.2保护配置WBH-801A装置中可提供⼀台变压器所需要的全部电量保护，主保护和后备保护可共⽤同⼀TA。
这些保护包括：●⽐率制动差动保护●增量差动保护●差流速断保护●相间后备保护●接地零序保护●不接地零序保护●⾮全相保护●失灵启动保护●母线充电保护●过励磁保护另外还包括以下异常告警功能：●过负荷告警●有载调压闭锁●通风启动●零序过压告警●TA异常告警●TV异常告警注：具体⼯程保护配置可能不同，请以实际⼯程为准。

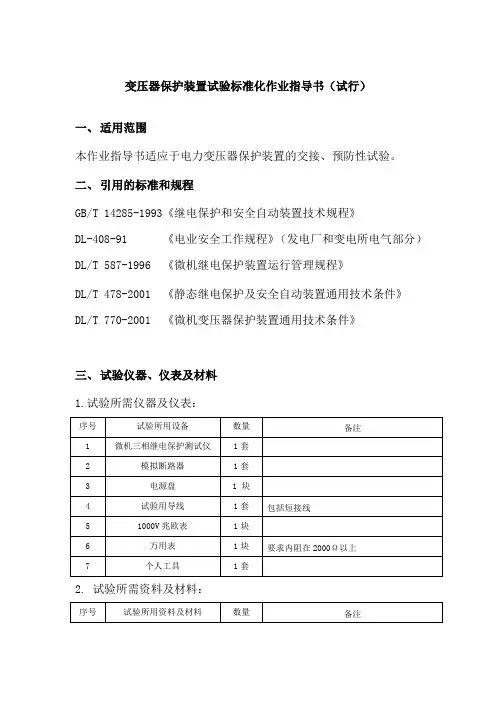

变压器保护装置试验标准化作业指导书（试行）一、适用范围本作业指导书适应于电力变压器保护装置的交接、预防性试验。
二、引用的标准和规程GB/T 14285-1993《继电保护和安全自动装置技术规程》DL-408-91 《电业安全工作规程》（发电厂和变电所电气部分）DL/T 587-1996 《微机继电保护装置运行管理规程》DL/T 478-2001 《静态继电保护及安全自动装置通用技术条件》DL/T 770-2001 《微机变压器保护装置通用技术条件》三、试验仪器、仪表及材料1.试验所需仪器及仪表：2. 试验所需资料及材料：四、作业准备1.人员准备1.1 工作班人员应由至少两人组成。
1.2 工作班人员应为通过考核合格的继电保护人员。
1.3 工作班人员应精神状态良好，应触电急救；无妨碍工作的疾病。
1.4 工作负责人应熟练掌握微机型变压器保护装置的检验知识，并具有相关的工作经验。
1.5 工作班人员均应在工作前熟悉相关图纸资料和保护装置。
2.工作前的准备2.1 开班前会，工作负责人向工作班人员详细交待工作地点、工作内容、工作时间、所布置安全措施，并到工作现场落实安全措施布置情况。
2.2 针对危险点分析中的危险点认真落实预防措施。
五、安全措施1．保证安全的组织措施1.1 正确履行工作票制度：填写第一种工作票一式两份，内容应正确清晰。
开工前，所有安全措施应一次做完，并由工作许可人会同工作负责人检查现场的安全措施。
工作负责人、工作许可人任何一方不得擅自变更安全措施。
工作在有效期内未完成的，应办理延期手续。
1.2 正确履行工作监护制度：完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、注意事项，填写二次设备及回路工作安全技术措施单，认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施。
工作负责人必须始终在工作现场，对工作班人员的安全进行认真监护，若工作负责人因故必须离开工作地点，应指定能胜任工作的人员临时代替；若工作负责人离开时间长，应由工作票签发人变更新工作负责人，两工作负责人应做好必要的交接。

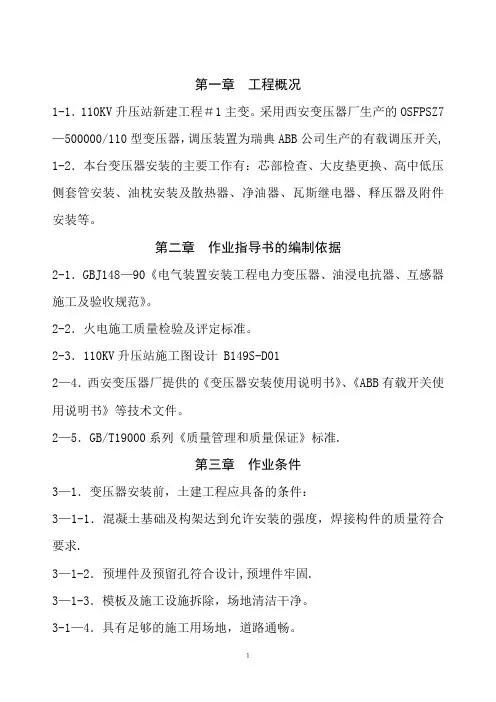

第一章工程概况1-1．110KV升压站新建工程＃1主变。
采用西安变压器厂生产的OSFPSZ7—500000/110型变压器，调压装置为瑞典ABB公司生产的有载调压开关, 1-2．本台变压器安装的主要工作有：芯部检查、大皮垫更换、高中低压侧套管安装、油枕安装及散热器、净油器、瓦斯继电器、释压器及附件安装等。
第二章作业指导书的编制依据2-1．GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。
2-2．火电施工质量检验及评定标准。
2-3．110KV升压站施工图设计 B149S-D012—4．西安变压器厂提供的《变压器安装使用说明书》、《ABB有载开关使用说明书》等技术文件。
2—5．GB/T19000系列《质量管理和质量保证》标准.第三章作业条件3—1．变压器安装前，土建工程应具备的条件：3—1-1．混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求.3—1-2．预埋件及预留孔符合设计,预埋件牢固.3—1-3．模板及施工设施拆除，场地清洁干净。
3-1—4．具有足够的施工用场地，道路通畅。
１3-1-5．变压器混凝土基础的中心距离符合设计要求,基础应水平。
3—1—6．接地引下线与相应的连接应符合设计要求，连接应牢靠.3-1-7．预埋电缆管位置、规格、数量应符合设计要求。
3—2．变压器安装前，应组织土建与变电的工序交接，并填写“工序交接卡”。
3-3．人员组织：施工总负责人:杨海技术负责人：胡洪钢质安员：李清安装人员：12名油务:刘海试验人员：3名材料工具保管员：13—4．工器具配备及消耗材料：２消耗材料:３第四章施工方法及工艺要求4—1、安装工艺流程图：见下图５AC 2121变压器已就位，变压器的安装从注油破氮工作开始。
4-2、 本台变压器为充氮运输到现场，破氮前应先检查氮气压力，并做好记录，破氮采用注油破氮.方法：用真空滤油机将热油（合格的，温度为50-60℃)注入变压器内，将氮气从变压器顶部排出，使变压器油充分浸渍变压器线圈及铁芯，吊罩前提前放油，准备吊罩。

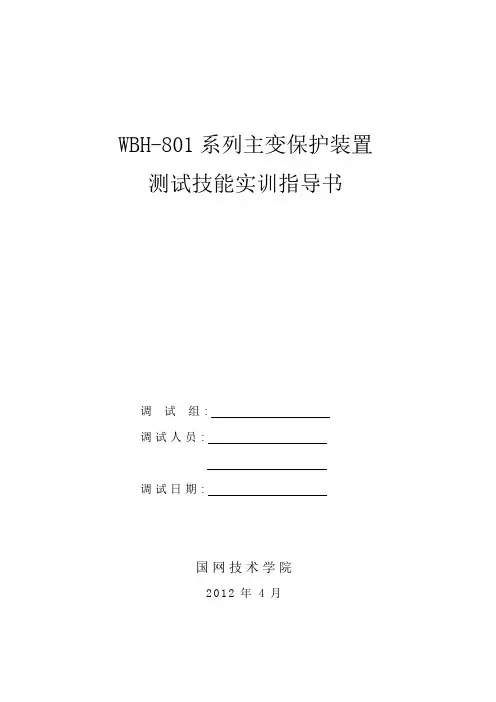

WBH-801系列主变保护装置测试技能实训指导书调试组:调试人员:调试日期:国网技术学院2012年4月1试验过程中应注意的事项1)断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路；2)存放程序的EPROM芯片的窗口要用防紫外线的不干胶封死；3)打印机及每块插件应保持清洁，注意防尘；4)调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠；5)试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片；6)原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接；7)试验过程中，应注意不要将插件插错位置；8)因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复；9)使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地；2 安全措施1）检查模拟断路器位置，确保一次设备停电（#1主变：5011、5012、201、301开关，#2主变：5022、5023、202、302开关）。
2）检查并记录主变保护屏所有压板位置后退出所有压板3）检查并记录主变保护屏后三侧电压空开位置后断开。
4）检查并记录主变保护屏电压、电流端子连接片位置，断开电压回路、电流回路与外部回路的连接：电压回路：在端子排U1D处打开端子U1D1、U1D2、U1D3 、U1D5（分别是UHa、UHb、UHc 、UH0）；U2D1、U2D2、U2D3、U3D5（分别是UMa、UMb、Umc、 UL0）；U3D1、U3D2、U3D3、U3D5（分别是ULa、ULb、Ulc、UL0）.注：电压空开后电压端子1U1D、1U2D、1U3D端子连片均应处于连接位置。
电流回路：在端子排1I1处打开端子1I1D1、1I1D2、1I1D3（分别是I1Ha、I1Hb、I1Hc）；1I1D9、1I1D10、1I1D11（分别是I2Ha、I2Hb、I2Hc）；1I2D1、1I2D2、1I2D3（分别是IMa、IMb、IMc）；1I3D1、1I3D2、1I3D3（分别是ILa、ILb、ILc）；1I3D9、1I3D10、1I3D11（分别是Ira、Irb、Irc）；1I4D1、1I4D2、1I4D3、1I4D9（分别是Iga、Igb、Igc、Igc0）3通电前检查1)退出保护所有压板，断开所有空气开关；2)检查装置内、外部无积尘、无异物；清扫电路板的灰尘；3)检查保护装置的硬件配置，各插件的位置、标注及接线应符合图纸要求；4)检查保护装置的元器件外观质量良好，所有插件应接触可靠，插件印刷电路板无机械损伤或变形，连线连接良好；5)检查各插件上变换器、继电器固定良好，无松动，各插件上元件焊接良好，芯片插紧，插件内跳线连接正确；6)检查各插件插入后接触良好，闭锁到位；7)检查切换开关、按钮、键盘等应操作灵活、手感良好；8)检查保护屏端子螺丝紧固，压板接线压接可靠，螺丝紧固；9)检查配线无压接不紧，断线等现象；10)检查装置外部电缆接线与设计相符，满足运行要求。

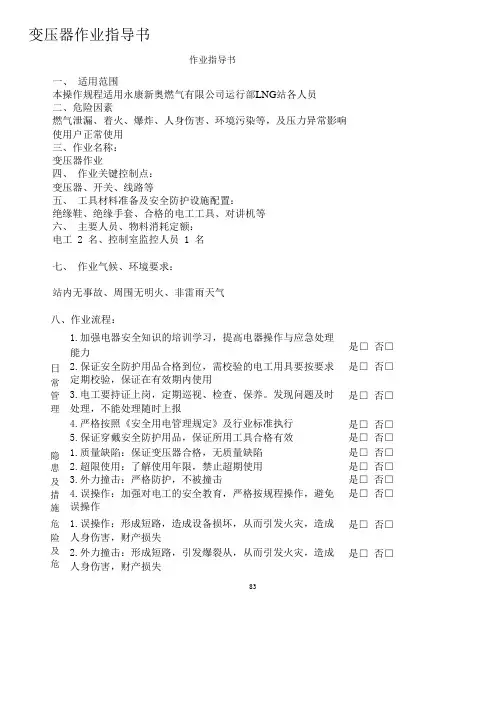

变压器作业指导书作业指导书一、适用范围本操作规程适用永康新奥燃气有限公司运行部LNG站各人员二、危险因素燃气泄漏、着火、爆炸、人身伤害、环境污染等，及压力异常影响使用户正常使用三、作业名称：变压器作业四、作业关键控制点：变压器、开关、线路等五、工具材料准备及安全防护设施配置：绝缘鞋、绝缘手套、合格的电工工具、对讲机等六、主要人员、物料消耗定额：电工 2 名、控制室监控人员 1 名七、作业气候、环境要求：站内无事故、周围无明火、非雷雨天气八、作业流程：1.加强电器安全知识的培训学习，提高电器操作与应急处理能力是□ 否□日常管理隐患及措施危险及危2.保证安全防护用品合格到位，需校验的电工用具要按要求定期校验，保证在有效期内使用3.电工要持证上岗，定期巡视、检查、保养。
发现问题及时处理，不能处理随时上报4.严格按照《安全用电管理规定》及行业标准执行5.保证穿戴安全防护用品，保证所用工具合格有效1.质量缺陷：保证变压器合格，无质量缺陷2.超限使用：了解使用年限，禁止超期使用3.外力撞击：严格防护，不被撞击4.误操作：加强对电工的安全教育，严格按规程操作，避免误操作1.误操作：形成短路，造成设备损坏，从而引发火灾，造成人身伤害，财产损失2.外力撞击：形成短路，引发爆裂从，从而引发火灾，造成人身伤害，财产损失83是□ 否□是□ 否□是□ 否□是□ 否□是□ 否□是□ 否□是□ 否□是□ 否□是□ 否□是□ 否□害 3.绝缘破坏：引起其它用电设施损坏，从而引发火灾，造成人身伤害，财产损失作业指导书是□ 否□应急措1.立即切断供电电源，正确采取应急措施2.严格按电器操作规程操作，按相关规定上报是□ 否□是□ 否□是□ 否□施九、安全注意事项和应急措施：1.严禁一个人单独操作，作业时要有人在旁边监护。
2.雷雨天严禁电器作业，应急处理除外。
是□ 否□3.需要校验的电工工具，按要求定期校验，保证在有效期内使用。
十、作业记录、总结：1.认真记录作业情况。
变压器保护装置试验标准化作业指导书（试行）一、适用范围本作业指导书适应于电力变压器保护装置的交接、预防性试验。
二、引用的标准和规程GB/T 14285-1993《继电保护和安全自动装置技术规程》DL-408-91 《电业安全工作规程》（发电厂和变电所电气部分）DL/T 587-1996 《微机继电保护装置运行管理规程》DL/T 478-2001 《静态继电保护及安全自动装置通用技术条件》DL/T 770-2001 《微机变压器保护装置通用技术条件》三、试验仪器、仪表及材料1.试验所需仪器及仪表：2. 试验所需资料及材料：四、作业准备1.人员准备1.1 工作班人员应由至少两人组成。
1.2 工作班人员应为通过考核合格的继电保护人员。
1.3 工作班人员应精神状态良好，应触电急救；无妨碍工作的疾病。
1.4 工作负责人应熟练掌握微机型变压器保护装置的检验知识，并具有相关的工作经验。
1.5 工作班人员均应在工作前熟悉相关图纸资料和保护装置。
2. 工作前的准备2.1 开班前会，工作负责人向工作班人员详细交待工作地点、工作内容、工作时间、所布置安全措施，并到工作现场落实安全措施布置情况。
2.2 针对危险点分析中的危险点认真落实预防措施。
五、安全措施1．保证安全的组织措施1.1 正确履行工作票制度：填写第一种工作票一式两份，内容应正确清晰。
开工前，所有安全措施应一次做完，并由工作许可人会同工作负责人检查现场的安全措施。
工作负责人、工作许可人任何一方不得擅自变更安全措施。
工作在有效期内未完成的，应办理延期手续。
1.2 正确履行工作监护制度：完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、注意事项，填写二次设备及回路工作安全技术措施单，认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施。
工作负责人必须始终在工作现场，对工作班人员的安全进行认真监护，若工作负责人因故必须离开工作地点，应指定能胜任工作的人员临时代替；若工作负责人离开时间长，应由工作票签发人变更新工作负责人，两工作负责人应做好必要的交接。
WBH-100微机型变压器保护定检作业指导书1、编号：Q/WBH-100微机型变压器爱护定检作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时固原供电局一、范围本作业指导书适用于固原供电局330kV 变电站主变爱护装置作业程序。
二、引用文件1、DL-408-1991《电业安全工作规程》2、GB14285—1993《继电爱护和安全自动装置技术规程》3、GB/T15145—2021《微机线路爱护装置通用技术条件》4、DL/T587—1996《微机继电爱护装置运行管理规程》5、中华人民共和国电力行业标准《继电爱护及安全自动装置运行管理规程》6、中华人民共和国水利电力部《继电爱护及电网安全2、自动装置检验条例》7、中华人民共和国电力工业部《电力系统继电爱护及安全自动装置反事故措施要点》8、能源部电力规划设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》9、GB50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》10、DL/T478—2021《静态继电爱护及安全自动装置通用技术条件》11、DL/T527—2021《静态继电爱护装置逆变电源技术条件》12、国家电力公司《防止电力生产事故的二十五项重点要求》13、厂家提供的技术说明书和调试大纲三、修前预备1、预备工作支配√序号内容标准责任人备注1检修工作前15天做好检3、修摸底工作，并在检修工作前7天提交相关停役申请摸底工作包括检查设备状况、反措打算的执行状况及设备的缺陷2开工前10天，向有关部门上报本次工作的材料打算3依据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟识作业内容、进度要求、作业标准、安全留意事项要求全部工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全留意事项4检修前3天，班组技术员依据作业任务，分析设备现状，明确检修项目，编制检修作业施工安全措施，熟识图纸资料及上次定检报告等资料。
WBH-801微机变压器保护装置的信息（103-规约，版本1.13，日期2004-07-27）（合同号05D1156，标有下划线为非标改动的内容）1、保护软压板遥信序号软压板名称报文类型FUN公共地址（CPU1）公共地址（CPU2）遥信INF1 主变比率差动软压板 11941 2942 主变差流速断软压板 11941 2963 主变差流越限软压板 11941 21774 ＴＡ断线软压板 119412179 5 主变复合电压软压板 11941 21136 高压侧ＴＶ断线软压板 1194 9 251787 高复压方向ｔ１软压板 1194 9 251118 高复压方向ｔ２软压板 1194 9 251129 高复压过流ｔ１软压板 1194 9 2510710 高复压过流ｔ２软压板 1194 9 2510911 高零序方向ｔ１软压板 1194 9 2511912 高零序方向ｔ２软压板 1194 9 2512013 高零序过流ｔ１软压板 1194 9 2510314 高零序过流ｔ２软压板 1194 9 2510415 高压侧间隙零序软压板 1194 9 2512316 高压侧过负荷软压板 119492517517 有载调压闭锁软压板 119492518118 通风启动一段软压板 11941 218019 通风启动二段软压板 11941 214720 高压侧非全相软压板 119492512921 高失灵启动ｔ１软压板 1194 9 2516922 高失灵启动ｔ２软压板 1194 9 2514623 中压侧ＴＶ断线软压板 119410 2617824 中复压方向ｔ１软压板 119410 2611125 中复压方向ｔ２软压板 119410 2611226 中复压过流ｔ１软压板 119410 2610727 中复压过流ｔ２软压板 119410 2610928 中零序方向ｔ１软压板 119410 2611929 中零序方向ｔ２软压板 119410 2612030 中零序过流ｔ１软压板 119410 2610331 中零序过流ｔ２软压板 119410 2610432 中压侧间隙零序软压板 119410 2612333 中压侧过负荷软压板 1194102617534 低压侧ＴＶ断线软压板 119411 2717835 低复压过流ｔ１软压板 119411 2710736 低复压过流ｔ２软压板 119411 27109 37 低复压过流ｔ３软压板 119411 27110 38 低限时速断ｔ１软压板 119411 27100 39 低限时速断ｔ２软压板 119411 27101 40 低限时速断ｔ３软压板 119411 27102 41 电抗器过流ｔ１软压板 119411 27114 42 电抗器过流ｔ２软压板 119411 27115 43 电抗器过流ｔ３软压板 119411 27116 44 低压侧零序过压软压板 119411 27118 45 低压侧过负荷软压板 11941127175 2、保护软压板控制序号软压板名称报文类型FUN公共地址（CPU1）公共地址（CPU2）控制INF1 主变比率差动软压板 201941 2302 主变差流速断软压板 201941 2323 主变差流越限软压板 201941 2764 ＴＡ断线软压板 201941280 5 主变复合电压软压板 201941 2436 高压侧ＴＶ断线软压板 201949 25797 高复压方向ｔ１软压板 201949 25418 高复压方向ｔ２软压板 201949 25429 高复压过流ｔ１软压板 201949 253810 高复压过流ｔ２软压板 201949 258911 高零序方向ｔ１软压板 201949 255312 高零序方向ｔ２软压板 201949 255413 高零序过流ｔ１软压板 201949 255014 高零序过流ｔ２软压板 201949 255115 高压侧间隙零序软压板 201949 255716 高压侧过负荷软压板 201949257717 有载调压闭锁软压板 201949258218 通风启动一段软压板 201941 28119 通风启动二段软压板 201941 29620 高压侧非全相软压板 201949256621 高失灵启动ｔ１软压板 201949 256822 高失灵启动ｔ２软压板 201949 256923 中压侧ＴＶ断线软压板 2019410 267924 中复压方向ｔ１软压板 2019410 264125 中复压方向ｔ２软压板 2019410 264226 中复压过流ｔ１软压板 2019410 263827 中复压过流ｔ２软压板 2019410 268928 中零序方向ｔ１软压板 2019410 265329 中零序方向ｔ２软压板 2019410 265430 中零序过流ｔ１软压板 2019410 2650 31 中零序过流ｔ２软压板 2019410 2651 32 中压侧间隙零序软压板 2019410 2657 33 中压侧过负荷软压板 20194102677 34 低压侧ＴＶ断线软压板 2019411 2779 35 低复压过流ｔ１软压板 2019411 2738 36 低复压过流ｔ２软压板 2019411 2789 37 低复压过流ｔ３软压板 2019411 2790 38 低限时速断ｔ１软压板 2019411 2735 39 低限时速断ｔ２软压板 2019411 2736 40 低限时速断ｔ３软压板 2019411 2737 41 电抗器过流ｔ１软压板 2019411 2745 42 电抗器过流ｔ２软压板 2019411 2746 43 电抗器过流ｔ３软压板 2019411 2747 44 低压侧零序过压软压板 2019411 2749 45 低压侧过负荷软压板 20194112777 3、状态信息序号硬压板名称报文类型FUN公共地址遥信INF位置序号1 主变比率差动硬压板 119414012 高压侧电压硬压板 11941188263 中压侧电压硬压板 11941183274 低压侧电压硬压板 11941189285 高压侧复压过流硬压板 1194 9 43 46 高压侧零序过流硬压板 1194 9 60 67 高压侧间隙零序硬压板 1194 9 53 78 高压侧非全相硬压板1194 9 55 99 高压侧失灵启动硬压板1194 9 54 810 中压侧复压过流硬压板 1194 10 43 1011 中压侧零序过流硬压板 1194 10 60 1212 中压侧间隙零序硬压板 1194 10 53 1313 低压侧复压过流硬压板 1194 11 43 1414 低压侧限时速断硬压板 1194 11 42 1815 低电抗器过流硬压板 119411412316 检修压板 11946431 4、开入变位信息序号开入名称报文类型FUN公共地址遥信INF位置1 高压侧失灵启动位置触点 1 194 9 31 212 高压侧非全相位置触点 1194 9 39 205、保护动作信息序号保护动作名称报文类型FUN公共地址遥信INF1 主变比率差动 21951622 主变差流速断 21951613 主变复合电压 219511564 高压侧复压方向过流t1 2195 9 1545 高压侧复压方向过流t2 2195 9 1556 高压侧复压过流t1 219591507 高压侧复压过流t2 219591528 高压侧零序方向过流t1 2195 9 1829 高压侧零序方向过流t2 2195 9 18310 高压侧零序过流t1 219597811 高压侧零序过流t2 219597912 高压侧间隙零序 2195911113 主变有载调压闭锁 2195915714 主变通风启动一段 2195118715 主变通风启动二段 2195118916 高压侧非全相 2195911517 高压侧失灵启动ｔ１ 21959 12818 高压侧失灵启动ｔ２ 21959 12919 中压侧复压方向过流t1 2195 10 15420 中压侧复压方向过流t2 2195 10 15521 中压侧复压过流t1 21951015022 中压侧复压过流t2 21951015223 中压侧零序方向过流t1 2195 10 18224 中压侧零序方向过流t2 2195 10 18325 中压侧零序过流t1 2195107826 中压侧零序过流t2 2195107927 中压侧间隙零序 21951011128 低压侧复压过流t1 21951115029 低压侧复压过流t2 21951115230 低压侧复压过流t3 21951115331 低压侧限时速断t1 2195119432 低压侧限时速断t2 2195119533 低压侧限时速断t3 2195119634 低压侧电抗器过流t1 219511 5435 低压侧电抗器过流t2 219511 5536 低压侧电抗器过流t3 219511 566、告警信息序号告警信息名称报文类型FUN公共地址遥信INF1 启动板启动 1 1942 602 TA断线 119412063 差流越限 119411614 高压侧TV断线 11949385 高压侧过负荷 119491826 中压侧TV断线 119410387 中压侧过负荷 1194101828 低压侧TV断线 119411389 低压侧过负荷 11941118210 低压侧零序电压 1194111867、自检信息序号自检信息名称报文类型FUN公共地址（CPU1）公共地址（CPU2）遥信INF1 +5自检出错 1 194 12 1912 AD出错 1 194 1 2 1973 RAM出错 1 194 1 2 1934 EEPROM出错 1 194 1 2 1955 继电器回路出错 1 194 1 2 2016 定值自检出错 1 194 1 2 222。
变压器试验作业指导书变压器实验作业指导书一、试验内容与适用范围1、内容主要包含变压器绝缘及稀释比试验、变压器直流电力阻试验、变压器变比试验，除雪变压器高压套管介损试验和电力变压器交流耐压试验的试验程序，注意事项和试验标准。
2、本指导书主要适用于v/x、v/v接线形式的牵引变压器及电力三相变压器的试验。
二、试验仪器及材料三、人员配置及要求根据《除雪变电所安全工作规程》第102、106、111条的规定，工作领导人的安全等级严禁高于三级，变压器试验工作小组成员严禁多于2人，安全等级严禁高于二级，其中必须存有一人安全等级严禁高于三级。
作业人员穿好工作服、绝缘鞋，戴安全帽进行试验。
上下变压器时手揪稳中求进踏訾。
运送试验仪器应用领域绳索吊传，严禁抛扔仪器。
序号1234567名称绝缘测试仪/兆欧表直流电力阻测试仪变比测试仪介质损耗测试仪交流耐压试验箱串成极变压器短封线型号数量1111111四、试验流程图开始做好安全，着装，仪器的准备工作绝缘电阻及吸收比试验直流电阻试验变比试验电力变压器需做牵引变压器需做电力变压器交流耐压试牵引变压器高压套管介验损试验记录试验数据试验完毕后清理现场确认工具材料无遗漏人员撤离现场作业结束。
试验不合格五、准备工作1、衣着符合规定，工具、材料、试验仪器准备工作齐全。
2、对投运的变压器进行试验，确认工作票及停电范围，确认变压器高低压侧已挂好接地线，变压器端子接线已拆除。
3、对崭新变压器展开试验，证实变压器端子并无接线，对变压器外壳搞好中剧。
4、作业区扎不好警告拎，不许远远超过警告拎作业。
5、记录需试验变压器的铭牌信息，确认变压器分接调压档位。
六、各项试验步骤变压器绝缘及吸收比试验流程1.检查绝缘测试仪/兆欧表与否较好，与否在校验期内；2.电气设备绝缘电阻测试选仪器测试电压，电压等级应按下列规定执行：（1）500v以下至100v的电气设备或电路，使用500v；（2）10000v以下至500v的电气设备或电路，使用2500v；（3）10000v以上的电气设备或电路，使用5000v。
WBH-801变压器保护装置的信息（版本：1.0）1. 应用数据单元公共地址：UNIT A：公共地址= <1~8>：CPU1~CPU8 与绕组无关的信息B：公共地址= <9>：CPU1高压侧绕组信息C：公共地址= <10>：CPU1中压侧绕组信息D：公共地址= <11>：CPU1低压侧绕组信息E：公共地址= <12>：CPU1公共绕组信息H：公共地址= <13>：CPU1高压侧Ｂ分支绕组信息I：公共地址= <14>：CPU1中压侧Ｂ分支绕组信息J：公共地址= <15>：CPU1低压侧Ｂ分支绕组信息K：公共地址= <16>：CPU1高压侧Ａ分支绕组信息L：公共地址= <17>：CPU1中压侧Ａ分支绕组信息M：公共地址= <18>：CPU1低压侧Ａ分支绕组信息<19~24>：= 备用(备用可能为：厂变高压侧、厂变低压侧、厂变低压侧Ａ分支、厂变低压侧B分支、励磁变高压侧、励磁变低压侧。
具体由工程选用，以下备用一样）UNIT B：公共地址= <25>：CPU2高压侧绕组信息C：公共地址= <26>：CPU2中压侧绕组信息D：公共地址= <27>：CPU2低压侧绕组信息E：公共地址= <28>：CPU2公共绕组信息H：公共地址= <29>：CPU2高压侧Ｂ分支绕组信息I：公共地址= <30>：CPU2中压侧Ｂ分支绕组信息J：公共地址= <31>：CPU2低压侧Ｂ分支绕组信息K：公共地址= <32>：CPU2高压侧Ａ分支绕组信息L：公共地址= <33>：CPU2中压侧Ａ分支绕组信息M：公共地址= <34>：CPU2低压侧Ａ分支绕组信息<35~40>：= 备用UNIT B：公共地址= <41>：CPU3高压侧绕组信息C：公共地址= <42>：CPU3中压侧绕组信息D：公共地址= <43>：CPU3低压侧绕组信息E：公共地址= <44>：CPU3公共绕组信息H：公共地址= <45>：CPU3高压侧Ｂ分支绕组信息I：公共地址= <46>：CPU3中压侧Ｂ分支绕组信息J：公共地址= <47>：CPU3低压侧Ｂ分支绕组信息K：公共地址= <48>：CPU3高压侧Ａ分支绕组信息L：公共地址= <49>：CPU3中压侧Ａ分支绕组信息M：公共地址= <50>：CPU3低压侧Ａ分支绕组信息<41~56>：= 备用UNIT B：公共地址= <57>：CPU4高压侧绕组信息C：公共地址= <58>：CPU4中压侧绕组信息D：公共地址= <59>：CPU4低压侧绕组信息E：公共地址= <60>：CPU4公共绕组信息I：公共地址= <62>：CPU4中压侧Ｂ分支绕组信息J：公共地址= <63>：CPU4低压侧Ｂ分支绕组信息K：公共地址= <64>：CPU4高压侧Ａ分支绕组信息L：公共地址= <65>：CPU4中压侧Ａ分支绕组信息M：公共地址= <66>：CPU4低压侧Ａ分支绕组信息<67~72>：= 备用UNIT B：公共地址= <73>：CPU5高压侧绕组信息C：公共地址= <74>：CPU5中压侧绕组信息D：公共地址= <75>：CPU5低压侧绕组信息E：公共地址= <76>：CPU5公共绕组信息H：公共地址= <77>：CPU5高压侧Ｂ分支绕组信息I：公共地址= <78>：CPU5中压侧Ｂ分支绕组信息J：公共地址= <79>：CPU5低压侧Ｂ分支绕组信息K：公共地址= <80>：CPU5高压侧Ａ分支绕组信息L：公共地址= <81>：CPU5中压侧Ａ分支绕组信息M：公共地址= <82>：CPU5低压侧Ａ分支绕组信息<83~88>：= 备用UNIT B：公共地址= <89>：CPU6高压侧绕组信息C：公共地址= <90>：CPU6中压侧绕组信息D：公共地址= <91>：CPU6低压侧绕组信息E：公共地址= <92>：CPU6公共绕组信息H：公共地址= <93>：CPU6高压侧Ｂ分支绕组信息I：公共地址= <94>：CPU6中压侧Ｂ分支绕组信息J：公共地址= <95>：CPU6低压侧Ｂ分支绕组信息K：公共地址= <96>：CPU6高压侧Ａ分支绕组信息L：公共地址= <97>：CPU6中压侧Ａ分支绕组信息M：公共地址= <98>：CPU6低压侧Ａ分支绕组信息<99~104>：= 备用UNIT B：公共地址= <105>：CPU7高压侧绕组信息C：公共地址= <106>：CPU7中压侧绕组信息D：公共地址= <107>：CPU7低压侧绕组信息E：公共地址= <108>：CPU7公共绕组信息H：公共地址= <109>：CPU7高压侧Ｂ分支绕组信息I：公共地址= <110>：CPU7中压侧Ｂ分支绕组信息J：公共地址= <111>：CPU7低压侧Ｂ分支绕组信息K：公共地址= <112>：CPU7高压侧Ａ分支绕组信息L：公共地址= <113>：CPU7中压侧Ａ分支绕组信息M：公共地址= <114>：CPU7低压侧Ａ分支绕组信息<115~120>：= 备用UNIT B：公共地址= <121>：CPU8高压侧绕组信息C：公共地址= <122>：CPU8中压侧绕组信息D：公共地址= <123>：CPU8低压侧绕组信息E：公共地址= <124>：CPU8公共绕组信息I：公共地址= <126>：CPU8中压侧Ｂ分支绕组信息J：公共地址= <127>：CPU8低压侧Ｂ分支绕组信息K：公共地址= <128>：CPU8高压侧Ａ分支绕组信息L：公共地址= <129>：CPU8中压侧Ａ分支绕组信息M：公共地址= <130>：CPU8低压侧Ａ分支绕组信息<131~136>：= 备用F：公共地址= <0>：MMIG：公共地址= <FF>：广播2. 功能类型：ASDU_2部分，FUN = 195；其余部分，FUN = 194；3. 被保护设备异常运行告警信息信号装置信号复归失败 ASDU_1,INF=251,COT=1，UNIT：= G本体轻瓦斯信号 INF:= 131 ASDU:=1 COT:=1 UNIT：= A 本体重瓦斯保护出口 INF:=132 ASDU:=1 COT:=1 UNIT：= A 调压轻瓦斯信号 INF:= 133 ASDU:=1 COT:=1 UNIT：= A 调压重瓦斯保护出口 INF:=134 ASDU:=1 COT:=1 UNIT：= A 压力过限信号 INF:= 136 ASDU:=1 COT:=1 UNIT：= A 压力异常信号* INF:= 136 ASDU:=1 COT:=1 U NIT：= A 过激磁告警信号 INF:= 149 ASDU:=1 COT:=1 UNIT：= A 本体油温异常 INF:= 151 ASDU:=1 COT:=1 UNIT：= A 本体油温（高）保护信号 INF:= 152 ASDU:=1 COT:=1 UNIT：= A 绕组过温 INF:= 153 ASDU:=1 COT:=1 UNIT：= A 绕组温度过高保护信号 INF:= 154 ASDU:=1 COT:=1 UNIT：= A 压力释放信号 INF:= 158 ASDU:=1 COT:=1 UNIT：= A 压力释放预告信号 INF:= 158 ASDU:=1 COT:=1 UNIT：= A 油位异常 INF:= 159 ASDU:=1 COT:=1 UNIT：= A 油位过低信号* INF:= 159 ASDU:=1 COT:=1 UNIT：= A 强油通风信号 INF:= 156 ASDU:=1 COT:=1 UNIT：= A 差流越限信号 INF:= 161 ASDU:=1 COT:=1 UNIT：= A 冷却器断相闭锁信号* INF:= 162 ASDU:=1 COT:=1 U NIT：= A 冷却器投入信号* INF:= 163 ASDU:=1 COT:=1 U NIT：= A 冷却器全停动作 INF:= 164 ASDU:=1 COT:=1 UNIT：= A 风泠消失 INF:= 164 ASDU:=1 COT:=1 UNIT：= A 泠却电压全停 INF:= 165 ASDU:=1 COT:=1 UNIT：= A 油位过高信号* INF:= 166 ASDU:=1 COT:=1 U NIT：= A调压油位异常信号 INF:=167 ASDU:=1 COT:=1 UNIT：= A调压开关压力释放动作 INF:= 168 ASDU:=1 COT:=1 UNIT：= A调压油温异常 INF:= 88 ASDU:=1 COT:=1 UNIT：= A过负荷信号 INF:= 182 ASDU:=1 COT:=1 UNIT：= B,C,D,E,H, I,J,K,L,M冷却器故障信号 INF:= 184 ASDU:=1 COT:=1 UNIT：= A冷却异常告警信号 INF:= 184 ASDU:=1 COT:=1 UNIT：= A本体异常 INF:= 89 ASDU:=1 COT:=1 UNIT：= A储油柜油位保护 INF:= 90 ASDU:=1 COT:=1 UNIT：= A储油柜油温保护 INF:= 91 ASDU:=1 COT:=1 UNIT：= A+5V电源出错 INF:= 191 ASDU:=1 COT:=1 UNIT：= ARAM出错 INF:= 193 ASDU:=1 COT:=1 UNIT：= AEPROM出错 INF:= 195 ASDU:=1 COT:=1 UNIT：= AAD时序出错 INF:= 197 ASDU:=1 COT:=1 UNIT：= A继电器回路出错 INF:= 201 ASDU:=1 COT:=1 UNIT：= APT断线信号 INF:= 38 ASDU:=1 COT:=1 UNIT：= B,C,D,E,H,I,J,K,L,MCT断线信号 INF:= 206 ASDU:=1 COT:=1 UNIT：= A已登记的CPU不够 INF:= 211 ASDU:=1 COT:=1 UNIT：= F定值自检出错 INF:= 222 ASDU:=1 COT:=1 UNIT：= A定值区变化 INF:= 224 ASDU:=1 COT:=1 UNIT：= A比率差动保护硬压板投退INF:=40 ASDU:=1 COT:= 1 UNIT：= A零序差动硬压板投退INF:= 62 ASDU:=1 COT:=1 UNIT：= A复合电压过流保护硬压板投退 INF:=43 ASDU:=1 COT:= 1 UNIT：= B,C,D,H,I,J,K,L,M 非全相开入（断路器位置） INF:= 39 ASDU:=1 COT:=1 UNIT：= B,C,H,I,K,L启动失灵开入（断路器位置） INF:=31 ASDU:=1 COT:=1 UNIT：= B,C,H,I,K,L限时速断保护硬压板投退 INF:=42 ASDU:=1 COT:= 1 UNIT：= D,J,M零序联跳保护硬压板投退 INF:=44 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L 复合电压保护硬压板投退 INF:=45 ASDU:=1 COT:= 1 UNIT：= A间隙零序保护硬压板投退 INF:=53 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L启动失灵保护硬压板投退 INF:=54 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L非全相运行保护硬压板投退 INF:=55 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L过负荷启动风扇硬压板投退 INF:=56 ASDU:=1 COT:= 1 UNIT：= A过负荷闭锁有载调压硬压板投退 INF:=57 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L零序电流保护硬压板投退 INF:=60 ASDU:=1 COT:= 1 UNIT：= B,C,H,I,K,L过激磁保护硬压板投退 INF:= 186 ASDU:=1 COT:=1 UNIT：= A阻抗保护硬压板投退 INF:= 187 ASDU:=1 COT:=1 UNIT：= B,C,H,I,K,L（A分支）电压硬压板投退 INF:=188 ASDU:=1 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M （B分支）电压硬压板投退 INF:=189 ASDU:=1 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 充电保护硬压板投退 INF:=58 ASDU:=1 COT:= 1 UNIT：= B,C,D,I,J,K,L,M 过电流（过负荷）保护硬压板投退 INF:= 41 ASDU:=1 COT:= 1 UNIT：= B,C,D,I,J,K,L,M比率差动保护投退 INF:=94 ASDU:=1 COT:= 1（UNIT 同遥控）零序差动保护投退 INF:=95 ASDU:=1 COT:= 1差动速断保护投退 INF:=96 ASDU:=1 COT:= 1电流速断保护投退 INF:=97 ASDU:=1 COT:= 1增量差动保护投退 INF:=98 ASDU:=1 COT:= 1过激磁保护投退 INF:=99 ASDU:=1 COT:= 1限时速断（T1）保护投退 INF:=100 ASDU:=1 COT:= 1限时速断T2保护投退 INF:=101 ASDU:=1 COT:= 1限时速断T3保护投退 INF:=102 ASDU:=1 COT:= 1中性点零序电流（T1）保护投退 INF:=103 ASDU:=1 COT:= 1 中性点零序电流T2保护投退 INF:=104 ASDU:=1 COT:= 1中性点零序电流T3保护投退 INF:=105 ASDU:=1 COT:= 1 中性点零序电流T4保护投退 INF:=106 ASDU:=1 COT:= 1 复合电压过流（T1）保护投退 INF:=107 ASDU:=1 COT:= 1复合电压过流T2保护投退 INF:=109 ASDU:=1 COT:= 1复合电压过流T3保护投退 INF:=110 ASDU:=1 COT:= 1复合电压方向过流(1段)（T1）投退 INF:=111 ASDU:=1 COT:= 1复合电压方向过流(1段)T2投退 INF:=112 ASDU:=1 COT:= 1复合电压方向过流(1段)T3投退 INF:=145 ASDU:=1 COT:= 1复合电压方向过流2段（T1）投退 INF:=108 ASDU:=1 COT:= 1复合电压方向过流2段T2投退 INF:=109 ASDU:=1 COT:= 1复合电压方向过流2段T3投退 INF:=110 ASDU:=1 COT:= 1复合电压保护投退 INF:=113 ASDU:=1 COT:= 1自产零序电流（T1）保护投退 INF:=114 ASDU:=1 COT:= 1自产零序电流T2保护投退 INF:=115 ASDU:=1 COT:= 1自产零序电流T3保护投退 INF:=116 ASDU:=1 COT:= 1自产零序电流T4保护投退 INF:=117 ASDU:=1 COT:= 1零序电压保护投退 INF:=118 ASDU:=1 COT:= 1零序方向过流保护（1段）（T1）投退 INF:=119 ASDU:=1 COT:= 1零序方向过流（1段）T2保护投退 INF:=120 ASDU:=1 COT:= 1零序方向过流(1段)T3保护投退 INF:=77 ASDU:=1 COT:= 1零序方向过流2段（T1）保护投退 INF:=121 ASDU:=1 COT:= 1零序方向过流2段T2保护投退 INF:=122 ASDU:=1 COT:= 1零序方向过流2段T3保护投退 INF:=78 ASDU:=1 COT:= 1零序方向过流.3段.保护投退 INF:=122 ASDU:=1 COT:= 1间隙零序（T1）保护投退 INF:=123 ASDU:=1 COT:= 1间隙零序T2保护投退 INF:=79 ASDU:=1 COT:= 1间隙电流闭锁电压保护投退 INF:=124 ASDU:=1 COT:= 1零压闭锁零流保护投退 INF:=125 ASDU:=1 COT:= 1零序联跳保护投退 INF:=126 ASDU:=1 COT:= 1零序电压联跳保护投退 INF:=127 ASDU:=1 COT:= 1零序电流联跳保护投退 INF:=128 ASDU:=1 COT:= 1非全相运行保护投退 INF:=129 ASDU:=1 COT:= 1断路器失灵保护投退 INF:=130 ASDU:=1 COT:= 1启动失灵保护投退 INF:= 169 ASDU:=1 COT:= 1启动失灵保护2段投退 INF:= 146 ASDU:=1 COT:= 1低频保护投退 INF:=170 ASDU:=1 COT:= 1（方向）阻抗保护(1段) (T1)投退 INF:= 171 ASDU:=1 COT:=1（方向）阻抗保护(1段)T2投退 INF:= 172 ASDU:=1 COT:=1（方向）阻抗保护(1段)T3投退 INF:= 173 ASDU:=1 COT:=1（方向）阻抗保护(1段)T4投退 INF:= 174 ASDU:=1 COT:=1（方向）阻抗保护(1段)T5投退 INF:= 80 ASDU:=1 COT:=1（方向）阻抗保护2段 (T1)投退 INF:= 81 ASDU:=1 COT:=1（方向）阻抗保护2段T2投退 INF:= 82 ASDU:=1 COT:=1（方向）阻抗保护2段T3投退 INF:= 83 ASDU:=1 COT:=1（方向）阻抗保护2段T4投退 INF:= 84 ASDU:=1 COT:=1（方向）阻抗保护2段T5投退 INF:= 85 ASDU:=1 COT:=1接地阻抗(T1)投退 INF:= 61 ASDU:=1 COT:=1接地阻抗T2投退 INF:= 63 ASDU:=1 COT:=1接地阻抗T3投退 INF:= 64 ASDU:=1 COT:=1过负荷投退 INF:=175 ASDU:=1 COT:= 1过电流（过负荷）保护投退 INF:= 144 ASDU:=1 COT:= 1过激磁告警投退 INF:=176 ASDU:=1 COT:= 1差流越限投退 INF:=177 ASDU:=1 COT:= 1PT断线投退 INF:=178 ASDU:=1 COT:= 1CT断线投退 INF:=179 ASDU:=1 COT:= 1过负荷启动风扇投退 INF:=180 ASDU:=1 COT:= 1过负荷启动风扇2段投退 INF:= 147 ASDU:=1 COT:= 1过负荷闭锁有载调压投退 INF:=181 ASDU:=1 COT:= 1充电保护投退 INF:= 143 ASDU:=1 COT:= 14．被保护设备事故信号信息比率差动保护INF:=62 ASDU:=2 COT:=1 UNIT：= A零序差动保护INF:=105 ASDU:=2 COT:=1 UNIT：= A差动速断保护INF:=61 ASDU:=2 COT:=1 UNIT：= A备用INF:=90 ASDU:=2 COT:=1增量差动保护INF:=63 ASDU:=2 COT:=1 UNIT：= A过激磁保护INF:=118 ASDU:=2 COT:=1 UNIT：= A限时速断（T1）保护INF:=94 ASDU:=2 COT:=1 UNIT：= D,J,M限时速断T2保护INF:=95 ASDU:=2 COT:=1 UNIT：= D,J,M限时速断T3保护INF:=96 ASDU:=2 COT:=1 UNIT：= D,J,M中性点零序电流（T1）保护INF:=78 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 中性点零序电流T2保护INF:=79 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 中性点零序电流T3保护INF:=80 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 中性点零序电流T4保护INF:=81 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L,K,L 复合电压过流（T1）保护INF:=150 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M复合电压过流T2保护保护INF:= 152 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压过流T3保护保护INF:= 153 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流(1段)（T1）保护 INF:= 154 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流(1段)T2保护INF:= 155 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流(1段)T3保护INF:=145 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流2段（T1）保护INF:=151 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流2段T2保护 INF:= 152 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压方向过流2段T3保护 INF:= 153 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 复合电压保护INF:= 156 ASDU:=2 COT:=1 UNIT：= A自产零序电流（T1）保护INF:=54 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L自产零序电流T2保护INF:=55 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L自产零序电流T3保护INF:=56 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L自产零序电流T4保护INF:=57 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序电压保护 INF:=186 ASDU:=2 COT:=1 UNIT：= B,C,D,H,I,J,K,L,M 零序方向过流（1段）（T1）保护 INF:=182 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流（1段）T2保护 INF:=183 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流(1段)T3保护 INF:= 141 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流2段（T1）保护 INF:=184 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流2段T2保护 INF:=185 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流2段T3保护 INF:= 144 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序方向过流3段保护 INF:=185 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L间隙零序（T1）保护 INF:=111 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L间隙零序T2保护 INF:= 112 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L间隙电流闭锁电压保护 INF:=108 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零压闭锁零流保护 INF:= 143 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序联跳保护 INF:= 131 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序电压联跳保护 INF:= 132 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L零序电流联跳保护 INF:= 133 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L非全相运行保护 INF:=115 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L断路器失灵保护 INF:=127 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L启动失灵保护 INF:=128 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L启动失灵保护2段 INF:= 129 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L低频保护 INF:= 119 ASDU:=2 COT:=1 UNIT：= A（方向）阻抗保护(1段) (T1) INF:= 161 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T2 INF:= 162 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T3 INF:= 163 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T4 INF:= 164 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护(1段)T5 INF:= 165 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段 (T1) INF:= 166 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T2 INF:= 167 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T3 INF:= 168 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T4 INF:= 169 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L（方向）阻抗保护2段T5 INF:= 170 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L过负荷启动风扇 INF:= 187 ASDU:=2 COT:=1 UNIT：= A过负荷启动风扇2段 INF:= 189 ASDU:=2 COT:=1 UNIT：= A过负荷闭锁有载调压信号 INF:= 157 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L接地阻抗(T1) INF:= 171 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L接地阻抗T2 INF:= 172 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L接地阻抗T3 INF:= 173 ASDU:=2 COT:=1 UNIT：= B,C,H,I,K,L充电保护 INF:= 158 ASDU:=2 COT:=1 UNIT：= B,C,D,I,J,K,L,M过电流（过负荷）保护 INF:= 100 ASDU:=2 COT:=1 UNIT：= B,C,D,I,J,K,L,M5．定值信息。
变压器试验作业指导书1适用范围变压器试验2变压器试验前的准备（1）试验前应详细了解试验的内容和工作条件及工艺、现场情况等并对试验对象进行仔细检查、以确定试验方案和安全措施，如有特殊情况，应采取特殊处理措施（2）试验前对试验内容进行了解，对工作设备、机具、所需部件、材料等做好充分准备，在防暴区域要满足防暴要求。
（3）试验前必须根据现场情况，由专业技术人员制定试验方案，并由技术负责人批准，实验时严格执行方案，如有特殊情况需要改变方案，应经原批准的技术负责人签字同意（4）检修前必须对现场工作条件进行分析，如：空气、噪音等（动火必须开火票），不具备试验条件的不能进行试验3变压器试验要注意的问题1）实验时要注意试验的条件，如：天气、温度、空气湿度、等与试验有关的试验数据2）试验还应考虑试验设备所处的环境和设备现有状况，调整设备3）试验电源要符合电压等级，一般为220V4操作规程1）搬运试验设备至现场，注意设备保护2）高压停电，验电一定要注意验电等级。
必须要有放电过程3）引入试验电源，注意电压等级（一般为220V）4）拆除连接变压器的电缆，拉开隔离开关5）连接试验设备与变压器的试验线路6）试验，试验的项目分类进行，完成一项再进行下一项；6.1测量一、二次线圈间及一二次线圈与地之间的绝缘电阻值为：不应低于产品出厂试验值的70％。
当测量温度与产品出厂试验时的温度不符合时，换算到同温度时的数值进行比较。
6.2变电所和配电间接地系统≤1Ω6.3测量线圈连同套管一起的直流电阻；6.4检查所有分接头的变压器的变压比；6.5检查三相变压器的接线组别和单项变压器引出线的极性；6.6线圈连同套管一起做交流耐压试验。
7）任何试验均必须采取必要的安全措施，防止设备和人身事故。
8)确保设备有效的隔离和放电后，再进行试验。
9)高压试验时，应拦设警戒线。
10)试验完毕，所有设备必须有效放电。
11）试验时要注意现场，不要让与试验无关的人员进入现场，必须经过现场的注意距离12）在防暴区域作业时严禁出现放电火花。
WBH-801A微机变压器保护装置 1000kV版技术说明书2012.08许继电气股份有限公司版权所有（Ver 1.00）本版说明书适用于WBH-801A国网1000kV版Ver1.00 版本及以上程序,许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2012.08第一次印刷目录1概述 (4)1.1应用范围 (4)1.2产品特点 (4)1.3主变压器保护配置 (6)1.4调压变和补偿变保护配置 (8)2技术参数 (5)2.1额定电气参数 (5)2.2主要技术指标 (6)2.3机械及环境参数 (8)2.4通信接口 (9)3产品原理介绍 (10)3.1差动保护 (10)3.2过激磁保护 (17)3.3相间阻抗保护 (19)3.4接地阻抗保护 (22)3.5复压（方向）过流保护 (25)3.6零序（方向）过流保护 (29)3.7反时限零序过流保护 (32)3.8失灵跳闸保护 (33)3.9过负荷保护 (34)3.10零序过压告警 (34)3.11PT异常判别 (34)3.12后备CT异常判别 (35)4装置硬件介绍及典型接线 (35)4.1装置整体介绍 (35)4.2装置背视示意图 (37)4.3结构与安装 (38)4.4WBH-801A/B6/R10主变压器保护装置端子图 (39)4.5WBH-801A/B6/R11（R12）调压变和补偿变保护装置端子图 (47)5WBH-801A/B6/R10主变压器保护定值清单 (43)5.1设备参数定值 (43)5.2差动保护定值 (44)5.3差动保护控制字 (45)5.4高压侧后备保护定值 (45)5.5高压侧后备保护控制字 (47)5.6中压侧后备保护定值 (49)5.7中压侧后备保护控制字 (50)5.8低压1分支后备保护定值 (52)5.9低压1分支后备保护控制字 (53)5.10低压2分支后备保护定值 (53)5.11低压2分支后备保护控制字 (54)5.12低压绕组后备保护定值 (55)5.13低压绕组后备保护控制字 (55)5.14公共绕组后备保护定值 (56)5.15公共绕组后备保护控制 (56)5.16保护软压板 (56)5.17保护跳闸矩阵 (57)6WBH-801A/B6/R11调压变和补偿变保护定值清单 (58)6.1设备参数定值 (58)6.2调压变差动保护定值 (59)6.3调压变差动保护控制字 (59)6.4补偿变差动保护定值 (60)6.5补偿变差动保护控制字 (60)6.6保护软压板 (61)6.7保护跳闸矩阵 (61)7WBH-801A/B6/R12调压变和补偿变保护定值清单 (61)7.1设备参数定值 (61)7.2调压变差动保护定值 (62)7.3调压变差动保护控制字 (63)7.4补偿变差动保护定值 (63)7.5补偿变差动保护控制字 (64)7.6保护软压板 (64)7.7保护跳闸矩阵 (64)8附录一保护装置整定计算 (51)8.1差动保护整定计算 (51)8.2复合电压方向过流保护整定计算 (52)8.3零序方向过流保护整定计算 (53)8.4相间低阻抗保护整定计算 (54)9附录二：比率差动保护各侧电流相位差的补偿 (56)1 概述1.1 应用范围WBH-800A系列微机变压器保护装置适用于1000kV及其以下各种电压等级的变压器。
WBH-80係列主变保护装置测试技能实训指导书调试组： _______________________调试人员： _______________________调试日期： _______________________国网技术学院2012年4月1 试验过程中应注意的事项1）断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路；2）存放程序的EPRO芯片的窗口要用防紫外线的不干胶封死；3）打印机及每块插件应保持清洁，注意防尘；4）调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠；5）试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片；6）原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接；7）试验过程中，应注意不要将插件插错位置；8）因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复；9）使用交流电源的电子仪器（如示波器、毫秒计等）进行电路参数测量时，仪器外壳应与保护屏（柜）在同一点接地；2 安全措施1）检查模拟断路器位置，确保一次设备停电（#1主变：5011、5012、201、301开关，#2 主变：5022、5023、202、302开关）。
2）检查并记录主变保护屏所有压板位置后退出所有压板3）检查并记录主变保护屏后三侧电压空开位置后断开。
4）检查并记录主变保护屏电压、电流端子连接片位置，断开电压回路、电流回路与外部回路的连接：电压回路：在端子排U1D处打开端子U1D1 U1D2 U1D3、U1D5（分别是UHa UHb UHc、UH0; U2D1 U2D2 U2D3 U3D5（分别是UMa UMb Umc UL0）；U3D1 U3D2 U3D3 U3D5 （分别是ULa ULb Ulc UL0）.注：电压空开后电压端子1U1D 1U2D 1U3D端子连片均应处于连接位置。
电流回路：在端子排111处打开端子1I1D1、1I1D2、1I1D3 （分别是I1Ha、I1Hb、I1Hc）；1I1D9、1I1D10、1I1D11 （分别是I2Ha、I2Hb、I2Hc）；1I2D1、1I2D2、1I2D3 （分别是IMa、IMb、IMc）；1I3D1、1I3D2、1I3D3 （分别是ILa、ILb、ILc）；1I3D9、1I3D10、1I3D11 （分别是Ira、Irb、Irc）；1I4D1、1I4D2、1I4D3、1I4D9 （分别是Iga、Igb、Igc、Igc0）3 通电前检查1）退出保护所有压板，断开所有空气开关；2）检查装置内、外部无积尘、无异物；清扫电路板的灰尘；3）检查保护装置的硬件配置，各插件的位置、标注及接线应符合图纸要求；4）检查保护装置的元器件外观质量良好，所有插件应接触可靠，插件印刷电路板无机械损伤或变形，连线连接良好；5）检查各插件上变换器、继电器固定良好，无松动，各插件上元件焊接良好，芯片插紧，插件内跳线连接正确；6）检查各插件插入后接触良好，闭锁到位；7）检查切换开关、按钮、键盘等应操作灵活、手感良好；8）检查保护屏端子螺丝紧固，压板接线压接可靠，螺丝紧固；9）检查配线无压接不紧，断线等现象；10）检查装置外部电缆接线与设计相符，满足运行要求。
11）用万用表检查电源回路有否短路或断路；12）检查保护装置的箱体或电磁屏蔽体与接地网可靠连接；13）检查二次保险（空气开关）符合要求。
4 保护装置的通电检查保护程序版本检查交流采样检验进入“浏览”菜单，选择“模拟量”，检查装置实时显示交流量的幅值、相位。
6.1 检验零漂将保护装置电流、电压回路断开（即：用螺丝刀拨开电压电流端子排上的连接片）检查装置零漂（直流偏移）。
指标要求：在一段时间内（5分钟）零漂值稳定在0.011 "或0.2V以内。
结论：_________________________________________________________________________6.2 模拟量测量精度检查1、试验接线电压精度测试1）在端子排U1D处打开端子U1D1 U1D2 U1D3（分别是UHa UHb UHC ;U1D5（ UH0;U2D1 U2D2 U2D3（分别是UMa UMb UM）U3D5（ULC）U3D1 U3D2 U3D3（分别是ULa ULb ULc）;U3D5（ UL02）合上三侧PT电压空开1ZKK1 1ZKK2 1ZKK33）加稳定交流电压检查装置采样情况电流精度测试：1）在端子排111 处打开端子1I1D1、1I1D2、1I1D3 （分别是I1Ha、I1Hb、I1Hc）;1I1D9、1I1D10、1I1D11 （分别是I2Ha、I2Hb、I2Hc）;1I2D1、1I2D2、1I2D3 （分别是IMa、IMb、IMc）;1I3D1、1I3D2、1I3D3 （分别是ILa、ILb、ILc ）;1I3D9、1I3D10、1I3D11 （分别是Ira、Irb、Irc ）;1I4D1、1I4D2、1I4D3 （分别是Iga、Igb、Igc ）2）加稳定交流电流检查装置采样情况。
2、试验步骤：（1）进入KINGSINE式验仪操作界面：（2）选“交流试验”后设置如下图（以1倍I .为例）:（3）点击工具栏中“开始试验”键输出交流量（4）进入WBH-80装置“查看”菜单，选择“测量值”，检查装置实时显示交流量的幅值、相位，记录下显示的电流、电压幅值。
指标要求：检验0.1、1、1倍的额定电流和0.1、0.5、1倍的额定电压下的测量精度，通道采样值误差w 5%电压0.1U“和电流0.1I "时，相角误差w 3°。
结论：_________________________________________________________________________7 开关量输入回路检验装置上电后，依次投入和退出屏上相应压板，检查菜单中“开入量”及面板显示保护功能投退情况是否正确。
8 开关量输出检查操作方法：1）在投运的现场做此项时，断路器压板务必断开，此时接点测点在对应LP前，投入保护装置检修压板。
2）在一级菜单下面的“调试”菜单打开“保护传动”菜单。
3）按“复归”，将磁保持继电器复归，测量相应装置端子。
8.1跳闸接点试验步骤：两人配合，一人在装置前操作，启动待测跳闸输出；一人查看“GBH801A-553变压器保护柜A厂家图”找到待测点在端子排上的接线位置，并在端子排上用万用表“直流电压”档位测量待测节点的两端。
a）装置信号检查b）注：试验完毕注意复归接点。
8.2 保护信号接点在“调试”菜单中打开“通道传动”菜单进行信号触点检查。
方法：两人配合，一人在装置前操作，启动待测保护信号出口；一人查看“GBH801A-553变压器保护柜A厂家图”找到待测点在端子排上的接线位置，并在端子排上用万用表“直流电压”档测量待测节点的两端（若两端无电压，再改用“电阻”档）。
先点击动作，试验后再点击复归。
整组功能试验9.1 定值整定及检验9.1.1试验步骤1、定值整定正常状态下按“退出”键，显示一级菜单，通过“A、v”键，移至“整定” ，通过“人、V”键移至“定值”，按“确认”键进入下一级菜单，通过“A、V、v、＞、+、- ”键进行定值整定2、定值区切换正常状态下同时按“ +”、“-”号，通过“A、V、v、＞、+、-”键进行定值区切换。
3、整定值的失电保护功能检验整定值的失电保护功能可通过断、合电源开关的方法检验，保护装置的整定值和参数在直流电源失电后不会丢失或改变。
4、定值单核对打印定值，并与定值单逐项核对8.1.2试验记录纵差保护检验计算公式详见附录:根据试验定值单，计算下表中各项参数各侧TA变比：____________ ， ________ ，_________ ;差动速断定值倍数：_______________ 差动保护启动电流定值：______________ ，一折段斜率__________ 二次谐波制动系数：_____________ ，差动速断控制字_________ ，二次谐波制动控制字_______________ CT断线闭锁差动控制字：__________ 2、投入主保护硬压板9.2.1 差动动作最小值及差动速断保护定值试验1、纵差动作最小值1）试验条件：CT断线闭锁差动控制字为“ 0”，不闭锁差动。
2）试验接线：在测试侧加入单相电流。
2）试验步骤：选择测试模块：“交流试验”。
分别在测试侧加入单相电流，分别加1.05倍、0.95倍最小动作电流，观察保护动作情况。
注：高、中压侧应加入的电流1=1 op* '3/心（心为平衡系数）；低压侧应加入的电流为p p为平衡系数填入下表。
参数计算参见附录。
2、纵差速断1）试验条件：只投入差动速断控制字、主保护硬压板，退出TA断线闭锁差动控制字2）试验接线：在测试侧加入三相电流。
高、中侧应加入的电流1 = 1 op.max/K p（K p为平衡系数），低压侧应加入的电流为1 = 1 op.max/K p，填入下表，参数计算参见附录。
3）试验步骤与差动动作最小值类似。
3、记录保护装置查看动作事件、动作出口、信号出口、录波记录注意：中、低压侧加电流时需考虑平衡系数、折算到高压侧，即K*I M> l op.max、K*I L〉I op.max时差动保护才动作9.2.2 纵差比率制动特性试验1、试验条件：“纵差差动保护”控制字整定为1,退出TA断线闭锁。
2、试验方法1:以差动第二段折线O.8le <lres<6le 检验方法为例，首先选定一点制动电流lr1 （O.8le<lr1<6le ），在某相高中压两侧接微机测试仪两单相电流，分别在高、中压侧通入相位相反的电流11、12，电流数值相当（11、12的大小在检验折线段内确定，保证11/ ^=KmI2=Ir1，lres.0 lr1 6le），以差流为零为准。
减小中压侧12 （要求精确到小数点后第三位），使差动动作。
记录下差动保护动作时11、12电流值，计算出对应实际的11、12电流值的实际lop1及lr1，另选一点lr2，重复上述试验，再得到一组实际的lop2及lr2，再根据实际的两组lop及lr计算比率制动系数K=（ lop2- lop1）/（ lr2-lr1）。
试验方法2：以差动第一段折线0.8le <lres<6le检验方法为例，在某相高中压两侧接微机测试仪两单相电流，分别在高、中压侧通入相位相反的电流11、12。
