约克中央空调YK与特灵离心式冷水机组的比较

培训内容1.常用的计量单位换算2.系统结构3.工作原理4.润滑系统4.常见故障5维护与保养计量单位换算长度1英寸=25.4mm 1米=100cm=3.94英寸(in) 容积1加仑（gallon）=4.55升（L）英制1加仑（gallon）=3.79升（L）美制质量1磅（Ib）=454克（g）1kg=2.2Ib流量1每加/仑每分（gpm）=3.786升/每分（L/m） 压力1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI 温度℃=5（℉-32）/9 ℉=9/5+32热能1冷吨=3024Kcal=3.516KW功率1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP常用术语：表压=绝对压力-大气压力真空度=大气压力-绝对压力蒸发器小温差=冷冻水出水温度－蒸发温度冷却器小温差=冷凝温度－冷却水出水温度小温差取决于换热器性能好坏过冷度=对应的饱和温度－离开冷凝器的制冷剂温度过热度=排气温度传-对应的冷凝饱和度油压差=油泵出口压力-压缩机的入口压力离心式冷水机组工作原理机组前视图机组后视图2010/4/14蒸发器冷凝器截流元件压缩机电机冷却塔制冷机组的整体布局机组代码YK机组结构离心机组的组成部件机组构造蒸发器冷凝器电动机齿轮叶轮预旋转导叶关键部件制冷设备的四个主要组成部分: 压缩机冷凝器节流（膨胀）装置蒸发器各部件的作用压缩机提升压力低压（低温）气体被吸入压缩机并被压缩成高压（高温）气体活塞式、双/ 单螺杆、回转式离心冷凝器从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力下释放热量变成液体。

高温制冷剂在冷凝器中冷凝。

各部件的作用节流装置(膨胀阀) :液体经过节流装置使压力下降。

孔板、热力膨胀阀、电子膨胀阀、毛细管等蒸发器液体制冷剂进入蒸发器蒸发为气体。

制冷剂在蒸发器中吸收热量。

预旋转导流冷凝器过冷器均流板满液式蒸发器截流孔板叶片叶轮汽液分离板离心式冷水机组满液式蒸发器干式蒸发器满液式蒸发器压缩机吸气管均气板支撑板固定棒视镜支撑板液位控制油收集器回油管均液板液态冷媒供液管PEH蒸发器吸气口出水进水供液口离心式冷水机组汽液分离板离心式冷水机组预旋转导流叶片预旋转导叶部分开启关闭预旋转导流叶片全开预旋转导流叶片全关预旋转导流叶片预旋转导流叶片部分关闭离心式冷水机组叶轮叶轮离心式冷水机组均流板离心式冷水机组冷凝器高效换热铜管铜管规格加强部分常规部分230.025"0.050 - 0.053"220.028"0.053 - 0.056"200.035"0.059 - 0.063"实际铜管厚度水流管板铜管支撑板高效换热铜管高效换热铜管换热器采用新型高效换热型面(内螺纹/外肋片)提高机组效率,降低结垢率,节省维护费用水流方向筒体端板中间支撑板TubeSheetTube Support WATERFLOW离心式冷水机组过冷器离心式冷水机组截流孔板截流元件固定截流孔板可变截流孔板强化非设计工况性能液体管线调节阀制冷剂液位探头维持冷凝器最佳液位 通过MicroPanel控制叶轮预旋转导叶高速齿轮轴封止推轴承轴颈轴承轴颈轴承轴颈轴承连轴器低速齿轮高速齿轮低速齿轮特点及优势最优化的叶轮设计适应于各类特定的运行工况可靠相同部件在军事工业上使用单螺旋设计与VSD 完美配合轴与轴封剖面图YK系列轴封双层密封泰福龙C型密封环约克双层轴封的优点约克机组采用双层密封以保证轴承的润滑及密封； 冷媒进入压缩机前，已与润滑油彻底分离；冷媒在轴封处的泄漏微乎其微；喘振发生离心式压缩机旋转失速和喘振的差别旋转失速旋转失速是所有离心式压缩机在流量减小（负荷减小）和/或者压头增加（温度头增加）时发生的一种空气动力学中的扰动现象。

约克水冷离心式冷水机组YK介绍1、进口化率问题。

答：约克的进口化率最高。

2、单级压缩的可靠性。

答：约克产品也有采用多级压缩的，最多的可达8级压缩，用于工业冷冻，对于民用空调系统工况，压力差很小，多级压缩带来的效果并不明显。

而且单级压缩由于运动部件较少，设计简洁高效，大大降低了机组的不稳定性及故障率，所以YORK在中央空调领域选择了单级压缩。

多级压缩需要较长较粗的悬臂梁，较长的悬臂梁因挠度大可靠性差，另外较粗的轴大大加大轴与轴承之间的相对转速，加大了轴与轴承间的磨损，不利于机组的长期运行。

多级压缩必须要求在压缩机之间加装中间节能器，否则效果会非常差。

节能器只是相对于多级压缩机加此装置而言，并不是真正意义上的节能。

3、在参观时，如果遇到YK MODEL“C”“D”机组时，怎样解释？答：YORK YK机组处于不断更新改型的阶段，最新的MODEL“E”型机组其外观更美观，机组性能更好。

4、向业主介绍时应特别注意提YORK的品牌效应，闪光点、卖点。

答：微电脑控制中心、单级压缩、开式机组、低冷却水温。

5、开式和闭式的区别。

答：开式驱动：压缩机曲轴的功率输入端伸出机体之外，通过传动装置与原动机相连接。

在伸出部位要用轴封装置使轴段和机体间防止泄露，整个机器只要松开连接件后就可以拆开维修。

这种利用轴封装置的隔离作用，使原动机独立于制冷系统之外的驱动方式称为开式驱动。

半封闭驱动：电动机和压缩机连成一个整体，装在同一机体内，共用一根主轴，因而取消轴封装置，这样电动机便处于四周是制冷剂的环境中，被称为内置式电动机，也叫做封闭式（焊接）或半封闭式（螺栓连接）驱动方式。

开式、闭式比较：（1）首先因为闭式电机要将电机密封在壳体内，所以要求电机体积小，因此绕组的线径比开式的小，抗过载能力差，易造成电机的烧毁。

闭式机组由于采用冷剂冷却电机，如果制冷剂冷却不足或电源电压波动较大时，容易烧毁电机。

（2）在机组调试过程中，闭式机组抽真空不可能全部将系统内的气体抽干净。

对三大供应商制冷设备的节能分析制冷设备是数据中心最大的耗能设备之一，机房的空调系统全年耗电平均占IDC总耗电量的40%左右。

制冷设备的节能技术的先进性和今后设备运营能否最优管理，对机房降低能耗有着重要意义。

为此我们邀请了全球三大制冷设备供应商（TRANE特灵、Carrier开利、YORK约克）进行了座谈，通过座谈咨询，初步了解其制冷设备的性能、特性、特点，现对其制冷设备离心式冷水机组进行节能分析。

1、 特灵（TRANE）、开利（Carrier）、约克（YORK）各自离心式冷水机组在节能方面的性能、特点（一）特灵（TRANE）：1、制冷机组部分参数见下表：机组型号 机 组制冷量 输入功率kW Tons kW电机功率满负荷性能、额定电流、星型堵转电流kW/Ton A A重 量吊装重量 R123充注量Kg kgCVHE/G=G 420（最小）1406 400 2440.611 436 1063 7515 870 CVHE/G=G 1100（最大）4747 1350 823 0.610 1478 2087 15723 26972、技术上的节能措施(1) 结构上采用三级压缩，可以在广阔的容量范围内保持机组高效运行，消除常见的热气旁通结构造成的能量浪费。

可最大程度避免低负荷状态下的离心式压缩机喘振问题。

三级压缩间的两极经济器，利用节流过程中的闪蒸气体冷却压缩机的级间气体，大大提高机组的效率。

（2）全封闭直接驱动离心式压缩机，避免齿轮传动的能量损失。

可将机组效率提高7%。

（3）专利的换热器技术，换热效率高。

（4） 高效的制冷剂R123，也是特灵的致命弱点，因（冷剂）R123使用有年限限制，北京奥运会场馆建设中，其制冷设备不准许进北京。

3、运营控制与管理（1）三级离心式冷水机组配备了先进的Adaptivew TW摇背控制器，可以方便、有效的实现空调系统设计工程师所提的系统节能方案，还可以让冷水机组达到前所没有的节能效果。

维护保养离心机一般采用单压缩机的形式，进行维护、维修时，整台机器需要关闭，停止制冷运行。

离心机属于高速转动设备，需要靠变速齿轮实现高速运转，运转部件多，对压缩机动平衡要求高，轴承和轴的磨损相对螺杆压缩机而言严重，在机组使用寿命内需要更换2-3次轴承。

螺杆机为多压缩形式，且具有多个独立制冷系统，在维护、维修状态下，螺杆同可按需关闭单个制冷系统，剩余系统照常工作，不影响整体空调系统使用。

螺杆压缩机属于低速运转设备，在寿命周期内不需要更换轴承。

电网冲击单机启动，相同冷吨数启动电流约为螺杆机的1.8倍，对电网冲击大螺杆机采用多机头形式，可逐台逐级启动，对电网冲击相对较小。

运行噪音离心机旋转速度高，一般都在6000转/分钟以上，且利用叶片、叶轮吸、排气，所以其噪音值较螺杆机要高一点，且尖锐些，一般在85dBA以上螺杆机是靠阴、阳转子啮合旋转完成吸、排气，其转速较低，一般在3000转/分钟以下，其噪音值约为75dBA，且不尖锐。

技术成熟性离心机组相对为后期发展技术，在低负载运转时，至今仍无法在加工生产中有效的解决喘振的问题。

螺杆压缩机应用于50-60年代，发展至今是一种较为成熟的机型，半封闭双螺杆形式为主流产品，市场占有率高。

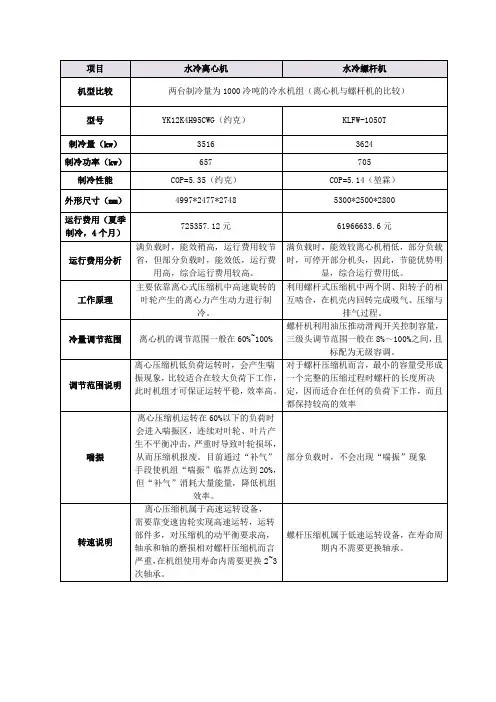

运转持续性压缩机出现故障，立即停机单台压缩机故障时，螺杆机组中其他压缩机可继续运行（1000冷吨螺杆机为三压机）使用寿命只要有空调负荷需求，离心机就必须处于运行状态，寿命较短，安全性低空调绝大部分时间处于负荷运行状态，螺杆机组做三机设计，压缩机可交替运行，使用寿命长运行费用估算：离心机COP 电功率（kw）运行时间（h）电费（元/度）两台机组运行费用(元）100%运行 5.35 657 27.6 0.8 29013.12 75%运行 5.72 461 498 0.8 367324.8 50%运行 5.5 320 553 0.8 283136 25%运行 3.71 237 121 0.8 45883.2 合计1199.6 725357.12螺杆机COP 电功率（kw）运行时间（h）电费（元/度）两台机组运行费用(元）100%运行 5.14 705 27.6 0.8 31132.8 75%运行 6.5 418 498 0.8 333062.4 50%运行7.1 255 553 0.8 225624 25%运行 5.9 154 121 0.8 29814.4 合计1199.6 619633.6运行费用差值：725357.12-619633.6=105723.52元。

约克、特灵及开利中央空调设备对比：三家公司在中国制造厂生产的离心式机组及螺杆式机组，除了冷凝器壳体、蒸发器壳体及电机启动装置等是在中国生产外，其它的主要部件，例如：压缩机、电机及控制设备等均来自美国原产厂。

中国的制造厂负责机组装配、制冷剂和润滑油的首次充注及整机测试。

对于400冷吨以下的机组，我们认为选用螺杆式水冷机组较为经济。

因为螺杆式冷水机组一次投资低于离心式水冷机组，而且螺杆式机组与同类型的活塞机相比零部件少，故障率较低，维修费用低。

电机低速运行，转速一般为2950~2975转/分钟，运行噪音较低。

根据我们公司的经验，上述三家公司生产的螺杆式冷水机组在产品价格、产品性能、产品质量及运行安全可靠性方面没有太大的差别。

因为冷水机组运行的稳定性除了与产品质量有关以外，还与空调系统的设计是否合理、配套设备的选择是否正确（例如：冷冻水泵、冷却水泵、冷却塔及空调处理机等末端设备等）、整个空调系统的风系统和水系统的平衡调试以及空调系统的运行管理水平的高低有很大的关系。

1. 约克300冷吨YS系列螺杆式水冷机组1) 电机型式：开放式风冷电机，输入功率为205kw。

优点：电机烧毁以后，容易更换电机绕组，不需要更换制冷剂，大大地降低维修费用。

缺点：存在电机轴封泄漏问题。

2) 压缩机型式：双螺杆压缩机，容量控制范围10%~100%。

3) 压缩机能效比：0.683 kw / TR5）机组外形尺寸：3543 (长) x 1588 (宽) x 2102 (高)。

6）选择参数：冷冻水进/出温度12/7度，冷却水进/出温度32/37度。

2. 特灵334冷吨RTHB380螺杆式水冷机组1) 电机型式：闭式电机，冷媒冷却，输入功率为240kw。

优点：不存在电机轴封泄漏问题及电机和压缩机轴对中。

缺点：电机烧毁以后，需要更换制冷剂，维修费用较高。

2) 压缩机型式：半封闭螺杆压缩机，容量控制范围为15%~100%。

3) 压缩机能效比：0.72 kw / TR4）制冷剂：HCFC-22，充注量约为338公斤。

舒适环保 约克更好冷暖所求必我所至空调设备—类型单级压缩开启型离心式冷水机组单级压缩封闭型离心式冷水机组—名称MAXE TM YK MicroTech TM PEH—进口化率80%以上30%—最大制冷能力2000冷吨1300冷吨约克国内单机头离心机组单台制冷量最大生产厂家约克（无锡）/广州空调冷冻设备有限公司武汉麦克维尔空调制冷有限公司/麦克维尔空调制冷（武2004年—总产值258551万元57855万元—产品销售收入257666万元57855万元数据摘自《2004年度全国制冷空调行业年报经济指标汇总表》—市场占有率34%8%隶属关系—直属约克国际（北亚）有限公司麦克维尔公司—终属约克国际马来西亚丰隆集团约克为全球最大独立暖通空调和冷冻设备专门制造公司制冷剂—名称HFC134a HFC134a—分子式CF3CH2F CF3CH2F—臭氧消耗潜能值ODP=0对臭氧层无破坏作用ODP=0对臭氧层无破坏作用—毒性A1A1—淘汰期限无无1995年12月第七次《蒙特利尔议定书》缔约方维也纳会议制定的淘汰期限机组控制系统彩色图像显示微电脑控制中心4行40字符液晶显示微处理器控制系统控制精度0.056℃0.2℃约克的彩色图像显示微电脑控制中心为机组的标准配置，同行业中独有且最为先进压缩机—结构型式开启式半封闭式开式机组可单独维修电机或压缩机，半封闭电机压缩机需要整体维修，电机烧毁会污染整个制冷剂系统—电机冷却风冷冷却制冷剂冷却开式冷却可靠，且可节省能耗3~6%；闭式电机散热于制冷系统内，且电机在阻力比空气大很多的液态制冷剂中旋转，故能耗增加 —压缩机叶轮单级压缩，增速齿轮单级压缩，增速齿轮，转速极高达到30000RPM单级压缩运动部件少，可靠性高；多级压缩运动部件多，级间能量有损失，三级叶轮轴长扭矩大且悬臂支撑蒸发器视液镜有无极其方便观察制冷剂蒸发状况，但因在生产工艺难度大，有此装置厂家不多冷凝器冷却水最低进水温12.8℃21-24℃冷却水温度每降低0.6℃, 能耗量约减少1-1.5%, 机组在部分负荷运行时低冷却水温工况可节约能量节流装置—类型可变孔板电子膨胀阀—控制方式微电脑控制中心提供0~100%开启度信号，控制精确微处理器提供信号给脉冲步进电动机，目前技术不成熟，易损换热管—材质全部采用内螺纹外翅片Skip-Fin铜管混合采用内螺纹外翅片铜管和光管换热效率高，与管板胀接处光管设计，以防止制冷剂击穿换热管空调百年 开利创新创造气候 唯我独专单级压缩封闭型离心式冷水机组三级压缩封闭型离心式冷水机组EVERGREEN TM 19XR CVHE/G30%50%1300冷吨1300冷吨开利空调上海销售服务有限公司特灵空调系统（江苏）/空调器有限公司161923万元122390万元230538万元118110万元25%32%美国开利公司美国特灵空调公司美国联合技术公司（UTC）美国标准公司（American Standard CO.)HFC134a HCFC123CF3CH2F CHCl2CF3ODP=0对臭氧层无破坏作用ODP=0.02对臭氧层有破坏作用A1B1（仅次于B2级氨）分解致癌物质HCFC133a 无发展中国家2040年1月终止新的HCFCs消费16行40字符液晶显示PIC集总控制系统16行40字符液晶显示UCP2操作系统1℃0.1℃半封闭式半封闭式制冷剂冷却制冷剂冷却液态制冷剂中旋转，故能耗增加单级压缩，增速齿轮三级压缩悬臂支撑无无21-24℃21-24℃线性浮阀多孔孔板流量控制系统作用于提升阀弹簧的冷凝压力，部件多故障率高制冷剂在冷凝器、闪发器、蒸发器之间多个孔板靠压差自然控制，控制不精确混合采用内螺纹外翅片铜管和光管混合采用内螺纹外翅片铜管和光管。

变频离心机的优缺点york变频，意义何在？1.变频离心式冷水机组的发展背景在世界中央空调冷水机组的历史上，特灵1981年开发成功的三级离心式冷水机组是一次重要的革命。

该产品一经出现，便改写了世界冷水机组的最高效率，它将当时的机组效率从0.80kw/ton提高到0.68kw/ton，将所有的竞争对手远远甩在身后，奠定了特灵在离心机组生产厂商中“武林霸主”的地位。

在激烈的市场竞争压力下，企业不断调整战略，开发自己的新产品。

在这种情况下，约克公司当时不得不开始提高该部门的效率。

由于他们的压缩机是带有轴封的开放式结构，因此存在无法修复的泄漏点。

因此，如果他们追随特灵R123制冷剂制冷机的发展，就没有未来。

因为低压制冷剂R123机组需要解决的最大问题不是制冷剂的泄漏，而是空气的渗透。

开式压缩机存在漏点，不可避免地会进入空气中，空气的渗透量远远大于闭式冷水机组。

（根据氦气检测的数量级描述，开式压缩机制冷机的数量级为10-5m3bar/s，而特灵的闭式压缩机制冷机的数量级为10-11m3bar/s。

这要求抽气装置应具有高质量（空气渗透，空气抽取装置不得长时间运行，并成为易受攻击的部件？），还要求抽气装置能起到很好的过滤制冷剂的作用），否则制冷剂泄漏过多不仅会影响机组的效率，还会有危害环境的恶名。

（这就是为什么约克公司有R123制冷剂冷水机的原因，但它不是主流产品。

事实上，它不是制冷剂本身，因为R134a本身不环保，我将在另一篇文章中解释）。

在这种情况下，约克公司不得不冒险使用当时还不太成熟的变频技术，试图与特灵公司的高效制冷机竞争。

2、离心冷水机组，适合变频吗？可以说，在所有压缩机中，离心式压缩机最不适合使用变频技术，因为如果离心式机组有一个无法克服的致命问题——喘振。

我们知道，喘振的诱发因素是冷凝压力和蒸发压力之间的压差过高或压缩机流量过低。

换句话说，在部分负载下容易发生喘振。

变频技术正是为了解决部分负荷的节能问题。
