特灵三级压缩离心式冷水机组

特灵离心式冷水机组参数一、制冷量参数特灵离心式冷水机组的制冷量是衡量其制冷能力的重要指标。

制冷量通常用单位为千瓦（kW）来表示，它表示单位时间内所能吸收的热量。

特灵离心式冷水机组的制冷量可以根据实际需求进行选择，一般范围在10kW到1000kW之间。

二、制冷剂参数制冷剂是特灵离心式冷水机组中起到制冷作用的重要介质。

常用的制冷剂有R134a、R410a等。

制冷剂的选择应根据使用环境和要求来确定，确保制冷剂的性能稳定可靠，并符合环保要求。

三、蒸发温度参数蒸发温度是指特灵离心式冷水机组中蒸发器中工质的温度。

蒸发温度的选择应根据具体的使用需求来确定，一般范围在-20℃到15℃之间。

蒸发温度的控制对于机组的制冷效果和能耗有着重要的影响。

四、冷却水温度参数冷却水温度是指特灵离心式冷水机组中冷却水的温度。

冷却水温度的选择应根据使用环境和要求来确定，一般范围在5℃到30℃之间。

冷却水温度的控制对于机组的制冷效果和能耗也有着重要的影响。

五、冷却水流量参数冷却水流量是指特灵离心式冷水机组中冷却水的流量。

冷却水流量的大小直接影响着机组的制冷效果和能耗。

合理选择冷却水流量，可以保证机组的制冷效果，同时减少不必要的能耗。

六、压缩机参数压缩机是特灵离心式冷水机组中起到压缩制冷剂的作用的核心设备。

压缩机的参数包括压缩比、功率、效率等。

压缩机的选择应根据制冷负荷和工作条件来确定，以确保机组的制冷效果和能耗达到最佳状态。

七、冷凝器参数冷凝器是特灵离心式冷水机组中起到冷凝制冷剂的作用的设备。

冷凝器的参数包括冷却水流量、冷却水温度、冷凝器面积等。

冷凝器的选择应根据制冷负荷和工作条件来确定，以确保机组的制冷效果和能耗达到最佳状态。

八、蒸发器参数蒸发器是特灵离心式冷水机组中起到吸收热量的作用的设备。

蒸发器的参数包括蒸发温度、冷却水流量、蒸发器面积等。

蒸发器的选择应根据制冷负荷和工作条件来确定，以确保机组的制冷效果和能耗达到最佳状态。

九、控制方式参数特灵离心式冷水机组的控制方式有多种，常见的有定时控制、温度控制、湿度控制等。

特灵离心式冷水机组工作原理特灵离心式冷水机组是一种常用的工业冷却设备，其工作原理基于离心力和蒸发冷却原理。

本文将详细介绍特灵离心式冷水机组的工作原理。

一、离心力的作用特灵离心式冷水机组利用离心力将工质压缩和冷却。

在机组内部，通过离心压缩机将低温低压的工质变成高温高压的气体。

这个过程中，离心压缩机的转子高速旋转，产生的离心力将气体压缩，使气体温度升高。

二、蒸发冷却原理在离心压缩机压缩后，高温高压的气体进入冷凝器。

冷凝器内部通过冷却介质（通常为水）将高温气体冷却，使其温度降低。

这个过程中，气体中的热量被传递给冷却介质，从而使气体冷却。

三、冷却介质的循环经过冷凝器冷却的气体进入膨胀阀，通过膨胀阀的作用，气体的压力降低，温度也随之降低。

此时，气体变成低温低压的状态，进入蒸发器。

在蒸发器内部，蒸发器壁面与冷却介质（通常为冷水）接触，使气体中的热量传递给冷却介质，从而使气体进一步降温。

同时，蒸发器内部的蒸发器壁面积较大，增加了热交换的效果。

经过蒸发器的作用，气体变成低温低压的蒸汽，然后被离心压缩机重新吸入，循环进行。

四、冷却水的循环特灵离心式冷水机组中，冷却介质通常为冷水。

冷水通过冷却水循环系统进入蒸发器，与气体进行热交换。

在热交换过程中，冷却水吸收了气体中的热量，从而使气体温度降低。

经过热交换后，冷却水变热，然后通过冷却水循环泵再次回到冷却器，通过冷却器的冷却，使冷却水温度降低。

这样，冷却水可以循环使用，不断吸收气体中的热量，保持机组的正常运行。

五、控制系统的作用特灵离心式冷水机组还配备了控制系统，用于监测和调节机组的运行状态。

控制系统可以实时监测机组的温度、压力、流量等参数，并根据设定值进行调节。

通过控制系统的调节，可以保证机组的稳定运行和高效工作。

六、总结特灵离心式冷水机组的工作原理基于离心力和蒸发冷却原理。

通过离心压缩机将气体压缩和冷却，然后通过冷凝器和蒸发器的热交换，使气体温度降低。

同时，通过冷却水的循环，保证机组的正常运行。

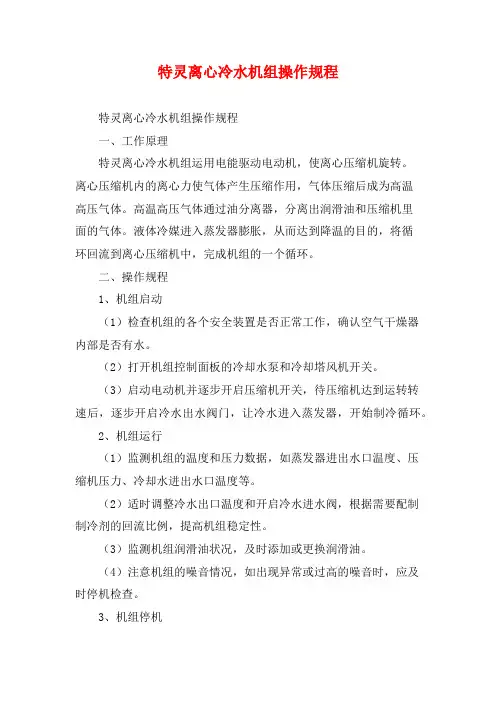

特灵离心冷水机组操作规程特灵离心冷水机组操作规程一、工作原理特灵离心冷水机组运用电能驱动电动机，使离心压缩机旋转。

离心压缩机内的离心力使气体产生压缩作用，气体压缩后成为高温高压气体。

高温高压气体通过油分离器，分离出润滑油和压缩机里面的气体。

液体冷媒进入蒸发器膨胀，从而达到降温的目的，将循环回流到离心压缩机中，完成机组的一个循环。

二、操作规程1、机组启动（1）检查机组的各个安全装置是否正常工作，确认空气干燥器内部是否有水。

（2）打开机组控制面板的冷却水泵和冷却塔风机开关。

（3）启动电动机并逐步开启压缩机开关，待压缩机达到运转转速后，逐步开启冷水出水阀门，让冷水进入蒸发器，开始制冷循环。

2、机组运行（1）监测机组的温度和压力数据，如蒸发器进出水口温度、压缩机压力、冷却水进出水口温度等。

（2）适时调整冷水出口温度和开启冷水进水阀，根据需要配制制冷剂的回流比例，提高机组稳定性。

（3）监测机组润滑油状况，及时添加或更换润滑油。

（4）注意机组的噪音情况，如出现异常或过高的噪音时，应及时停机检查。

3、机组停机（1）先关闭压缩机开关，等待一段时间，直到压缩机停转，再关闭蒸发器的出水阀和入水阀。

然后，关闭冷却水进出水管线和空气干燥器泄水口。

（2）对机组进行彻底的清洗和检查，并记录机组的运行数据和状况。

如发现问题，及时进行维修和更换。

4、安全注意事项（1）在操作机组前，必须了解冷水机组的构造、性能、运行原理和操作规程，才能进行正确操作。

（2）严格遵守机组安全操作规程，不随意进行操作，避免造成意外损失。

（3）操作人员必须穿戴符合规定的个人防护装备，如防护眼镜、手套等。

（4）不允许在机组周围存放易燃、易爆物品，并维持机组周围的通风。

（5）严格按照机组保养和维修规定进行维护，不得随意拆卸或更换机器设备。

以上就是特灵离心冷水机组的操作规程。

希望每个操作人员能够熟知并严格遵守这些规程，确保机组的正常运行和操作人员的安全。

三级离心式冷水机组结构原理1.离心压缩机：离心压缩机是三级离心式冷水机组的核心部分，它负责将制冷剂气体进行压缩，提高制冷剂的温度和压力。

离心压缩机采用离心式结构，通过离心力将气体压缩，然后将压缩后的气体送往蒸发器。

2.蒸发器：蒸发器是离心式冷水机组的换热部分，它负责将压缩机送来的高压高温制冷剂气体转化为低温低压的制冷剂蒸汽。

蒸发器内部布有一系列蒸发片，通过这些蒸发片，制冷剂与冷却水进行换热，从而实现制冷过程。

3.冷凝器：冷凝器是离心式冷水机组的另一个换热部分，它负责将制冷剂气体中的热量释放到环境中，使制冷剂气体凝结成液体。

冷凝器内部同样布有一系列冷凝片，通过这些冷凝片，制冷剂与冷却水进行换热，从而实现冷凝过程。

4.冷却塔：冷却塔是离心式冷水机组的另一个重要组成部分，它负责将冷却水冷却后再次送回蒸发器进行循环。

冷却塔通过风扇将热水喷淋在塔顶，然后通过自由落差和风的吹拂，使热水与外界空气进行充分的传热换热，从而将热水冷却为低温水。

5.水泵：水泵是离心式冷水机组的重要组成部分，它负责将冷却水从冷却塔送回蒸发器进行循环使用。

水泵通过马达的驱动，将水从低压区域抽回高压区域，从而实现水的循环供给。

6.电控柜：电控柜是离心式冷水机组的控制系统，它负责对整个机组进行控制和监测。

电控柜可以通过传感器获取机组的温度、压力、流量等参数信息，然后根据设定的逻辑算法进行判断和控制，从而实现对机组的自动启停、运行模式选择、工作调节等功能。

三级离心式冷水机组的工作原理如下：首先，水泵将冷却水从冷却塔抽回蒸发器，通过蒸发器内部的蒸发片与制冷剂进行换热，使制冷剂从高温高压气体转化为低温低压的蒸汽。

然后，离心压缩机将制冷剂蒸汽进行压缩，提高其温度和压力，并将压缩后的气体送往冷凝器。

在冷凝器内，制冷剂与冷却水进行换热，将制冷剂中的热量释放到环境中，从而使制冷剂凝结为液体。

最后，冷却水经过冷凝器后进行冷却，然后再次送回蒸发器进行循环使用。

特灵三级离心式冷水机组机械性能说明供应方提供的货物采用的是目前特灵公司乃至空调行业最先进、成熟的产品，其技术上保持于美国原厂同步，部分关键部件为美国进口。

以下就机组的主要特点、冷媒的使用进行说明：1.特灵离心冷水机组一些独特的优点，重点介绍如下：1）特灵三级压缩离心机组，采用低速运转+经济器（节能器）的行业内的最先进技术，运动部件最少，转速最低，噪音，振动最小，运行最可靠，维护费用低。

2）特灵三级压缩离心机组，能做到10－100％无级调节，这样的配置能使贵方在不增加变频投资的基础上，满足负荷调节而不致于发生喘振，备用性强。

3）特灵三级压缩离心机组，独家采用二级节能技术，部分负荷下更加节能。

4）特灵三级压缩离心机组采用半封闭压缩机和直接驱动技术，没有轴封的磨损，冷媒和润滑油不会泄漏，不必每年定期补充。

因此，使用特灵设备，可使业主大大节约维护成本。

5）特灵三级压缩离心机组，冷凝器换热管采用美国工业标准，壁厚达0.028”,比同行的0.025”厚12%，因此更加耐磨，寿命更长；换热器支撑板采用管卡结构，在冷媒高速冲击下不易磨损。

6）特灵三级压缩离心机组使用的是符合环保要求的R-123冷媒；由于R-123是负压制冷剂，所以特灵的三级压缩离心机组及其部件不属于压力容器，业主不必每年进行第三方的压力容器监检。

在机组使用寿命内可节约相当的费用。

特灵的三级压缩离心式冷水机组的先进特性特灵离心式冷水机组把一系列先进的技术集于一体，包括三级压缩、直接传动、二级节能器，封闭式电动机和新的热交换技术等。

是当今效率最高、运转最稳定、能耗最小和噪音最低的冷水机组。

特灵离心机的主要优点如下：1.特灵采用三级压缩，负荷从10%-100%连续无级调节，消除喘振现象。

特灵三级压缩机的三级叶轮特灵采用了三级压缩，即使负荷很低，冷媒流量很小，也能获得较高的冷媒压头。

其它厂家都采用单级压缩，负荷只能从40%-100%连续无级调节，负荷一旦低于40%时，就会出现冷媒断流和高压回窜而产生喘振现象，喘振的发生会导致压缩机叶轮损坏和电机烧毁。

特灵三级离心式冷水机组机械性能说明供应方提供的货物采用的是目前特灵公司乃至空调行业最先进、成熟的产品，其技术上保持于美国原厂同步，部分关键部件为美国进口。

以下就机组的主要特点、冷媒的使用进行说明：1.特灵离心冷水机组一些独特的优点，重点介绍如下：1）特灵三级压缩离心机组，采用低速运转+经济器（节能器）的行业内的最先进技术，运动部件最少，转速最低，噪音，振动最小，运行最可靠，维护费用低。

1，压缩机形式半封闭直连传动三级离心压缩齿轮传动单级离心压缩2）特灵三级压缩离心机组，能做到10—100%无级调节，这样的配置能使贵方在不增加变频投资的基础上，满足负荷调节而不致于发生喘振，备用性强。

3）特灵三级压缩离心机组，独家采用二级节能技术，部分负荷下更加节能。

4）特灵三级压缩离心机组采用半封闭压缩机和直接驱动技术，没有轴封的磨损，冷媒和润滑油不会泄漏，不必每年定期补充。

因此，使用特灵设备，可使业主大大节约维护成本。

5）特灵三级压缩离心机组，冷凝器换热管采用美国工业标准，壁厚达0.028”，比同行的0.025”厚12%,因此更加耐磨，寿命更长；换热器支撑板采用管卡结构，在冷媒高速冲击下不易磨损。

6）特灵三级压缩离心机组使用的是符合环保要求的R-123冷媒；由于 R-123是负压制冷剂，所以特灵的三级压缩离心机组及其部件不属于压力容器，业主不必每年进行第三方的压力容器监检。

在机组使用寿命内可节约相当的费用。

特灵的三级压缩离心式冷水机组的先进特性特灵离心式冷水机组把一系列先进的技术集于一体，包括三级压缩、直接传动、二级节能器，封闭式电动机和新的热交换技术等。

是当今效率最高、运转最稳定、能耗最小和噪音最低的冷水机组。

特灵离心机的主要优点如下：1.特灵采用三级压缩，负荷从10%-100%连续无级调节，消除喘振现象。

特灵三级压缩机的三级叶轮特灵采用了三级压缩，即使负荷很低，冷媒流量很小，也能获得较高的冷媒压头。

其它厂家都采用单级压缩，负荷只能从40%-100%连续无级调节，负荷一旦低于40%时，就会出现冷媒断流和高压回窜而产生喘振现象，喘振的发生会导致压缩机叶轮损坏和电机烧毁。

TRANE三级离心式冷水机组的优势
TRANE 公司首创的三级压缩、直接传动、两级经济器的冷水机组是世界上效率最高、能耗最低、运行最平稳和噪声最低的冷水机组，也是制冷剂泄漏率最低、对大气层温室效应影响最小的冷水机组，与其他品牌的冷水机组相比，具有下列五大优势：
1.效率最高、能耗最低
2.运行可靠、噪声最低
单、噪声低
3.半封闭压缩机维护简
4.四、制冷剂泄漏率最低、对大气层温室效应影响最小
5.性能优越、运行成本低
1）中文显示的机组控制柜采用自适应控制运转模式，进行冷量调节和故障诊断，并有多种安全保护措施，节省操作维护费用。

可与多种BA 系统连接，包括本公司的 ICS 系统。

2）电动机由液态制冷剂冷却，系统安全可靠。

润滑系统为直联系统，冷冻油由制冷剂直接冷却，无需冷却水接管，降低安装费用；开机时冷冻油被加热器加热，在运行中保持温度稳定，可使油与制冷剂溶解量减至最低。

3）最新的超高效传热管，提高换热效率；冷凝器、蒸发器的低水压降使水泵耗电最低；气液分离器可防止液态制冷剂进入压缩机，制冷剂分配器和挡板可避免高压制冷剂直接冲击管束；复式孔板流量控制系统无运动部件，可避免浮球阀、膨胀阀引起的障碍。

五、特灵三级压缩离心式冷水机组描述
1． 高效节能
行业内最高的性能系数，COP 可高达7.3（ARI 标准工况），比同类型产品能耗低15%左右，原因是：
1) 三级压缩与二级经济器完美结合
2) 电机与压缩机直接传动，仅有一个运转部件, 无齿轮传动的损耗
3) 采用高效环保冷媒R123
2． 稳定可靠，使用寿命长
1) 压缩机转速约为2950rpm ，转速低且
运转部件少
2) 冷量卸载可低至10~20%而不会发生
喘振
3) 半封闭压缩机，液态制冷剂冷却电机
4) 独有的三级固定孔板制冷剂流量控制装置
3． 环保安全
采用对环境综合影响最小的环保冷媒，并且低压冷媒的泄漏率最低。

4． 控制先进 电机
叶轮
具有前馈控制功能、自适应功能、变流量补偿功能、与特灵或第三方楼宇自控系统通讯功能等。

5．振动小、噪声低
电机与压缩机直接传动，无增速齿轮，既降低了压缩机转速又减少了运
转部件
6．能冰蓄冷的离心机
三级压缩离心机可在双工况条件下转换运行，其制冷量和制冷效率优于
螺杆机及其单级压缩机组
7．先进的抽气净化装置
智能化地从离心机中排出不凝气体，并具有自动再生功能
8．适用于一次泵变流量、大温差小流量系统
冷水机组变流量范围大，使用先进的UC800控制器，具有前馈控制功能，变流量自动补偿功能等，在一次泵变流量系统运行中，出水温度波动小，运
行更稳定。

冷水机组能够在宽广的蒸发温度与冷凝温度范围内可靠地运行，保持较
高的效率和稳定性，使大温差小流量的冷水系统更节能。

特灵三级离心式冷水机组CH530电流保护/控制接线说明机组所需现场连锁/保护接线的说明如下：a. 通讯信号线1条（小于30V）接线位置：机组分体启动柜右側至机组控制柜右側穿线要求：独立穿管，至少与115V线路保持155MM间距线规要求：1.5m㎡双芯屏蔽线1条(RVVP2*1.5)b. 控制电线7条(115V)接线位置：机组分体启动柜右側至机组控制柜右側穿线要求：独立穿管，至少与30V线路保持155MM间距线规要求：6 m㎡电源电线2条(115V电源)1.5 m㎡电源电线4条(控制连锁线)6m㎡黄/绿地线1条(保护接地)c. 蒸发器水流开关反馈控制线2条接线位置：机组蒸发器水流开关接线盒至机组控制柜右側穿线要求：独立穿管，线规要求：1.5m㎡电源电线2条(控制连锁线)d. 冷凝器水流开关反馈控制线2条接线位置：机组冷凝器水流开关接线盒至机组控制柜右側穿线要求：独立穿管，线规要求：1.5m㎡电源电线2条(控制连锁线)e. 安装单位可根据下面的公式选择合适的主电缆.电源进线计算电流=RLA×125%.星-三角启动:马达与启动柜计算电流=RLA×125%×58%.f. 保护接地线径为供电电缆的1/2ｇ．机组启动方式为星—三角启动，接线方法：　见启动柜和电机端子的编号．启动柜至电机端子：Ｔ１－－－－－Ｔ１；Ｔ２－－－－－Ｔ２；　Ｔ３－－－－－Ｔ３；Ｔ４－－－－－Ｔ４；　Ｔ５－－－－－Ｔ５；　Ｔ６－－－－－Ｔ６ 以上接线为特灵机组所需现场安装的电气连线,现场安装的控制电器连线两端,穿入控制柜、启动柜、水流开关接线端子盒应预留足够的长度,以便我公司技术员调试指导施工单位连接至接线端子.具体布线方式见图1特灵空调系统(江苏)有限公司北京分公司图1。
