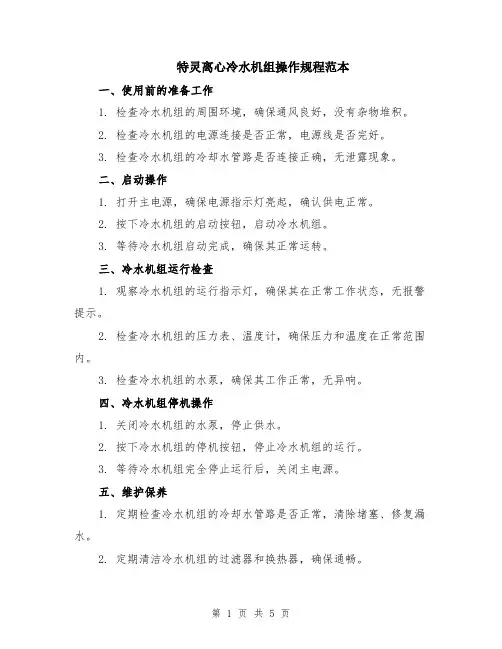

特灵离心冷水机组操作规程范本一、使用前的准备工作1. 检查冷水机组的周围环境，确保通风良好，没有杂物堆积。
2. 检查冷水机组的电源连接是否正常，电源线是否完好。
3. 检查冷水机组的冷却水管路是否连接正确，无泄露现象。
二、启动操作1. 打开主电源，确保电源指示灯亮起，确认供电正常。
2. 按下冷水机组的启动按钮，启动冷水机组。
3. 等待冷水机组启动完成，确保其正常运转。
三、冷水机组运行检查1. 观察冷水机组的运行指示灯，确保其在正常工作状态，无报警提示。
2. 检查冷水机组的压力表、温度计，确保压力和温度在正常范围内。
3. 检查冷水机组的水泵，确保其工作正常，无异响。
四、冷水机组停机操作1. 关闭冷水机组的水泵，停止供水。
2. 按下冷水机组的停机按钮，停止冷水机组的运行。
3. 等待冷水机组完全停止运行后，关闭主电源。
五、维护保养1. 定期检查冷水机组的冷却水管路是否正常，清除堵塞、修复漏水。
2. 定期清洁冷水机组的过滤器和换热器，确保通畅。
3. 定期检查冷水机组的运行指示灯和报警器，及时更换损坏的部件。
六、安全注意事项1. 在操作冷水机组过程中，严禁触碰电源部件，以免触电。
2. 遇到异常情况或报警提示时，应立即停机，并联系维修人员进行检修。
3. 不得私自拆卸冷水机组的任何部件，以免造成损坏或人身伤害。
4. 在操作冷水机组时，应站稳扶好，避免滑倒或其他意外伤害。
七、其他注意事项1. 操作人员应熟悉冷水机组的使用说明书，了解其工作原理和基本操作方法。
2. 在使用冷水机组过程中，应定期进行记录和检查，及时发现并解决问题。
3. 若长时间不使用冷水机组，应断开电源，进行定期检查和保养。
以上是特灵离心冷水机组的操作规程，如需详细了解，请参考冷水机组的使用说明书或联系相关技术人员。
保证操作人员的安全和冷水机组的正常运行是关键。
特灵离心冷水机组操作规程范本（二）一、安全操作规程1. 使用前，确保机组及其周边区域没有明火或易燃物品，保持通风良好。
特灵离心冷水机组操作规程第1章总则第1条目的和依据1.为了确保特灵离心冷水机组的正常运行，提高设备的可靠性和运行效率，保障设备的安全运行，制定本操作规程。
2.本操作规程依据相关法律法规、标准、规范和制造商的技术文件、维修和操作手册等编制。
第2章设备简介第2条设备概述1.特灵离心冷水机组是一种采用离心压缩机、冷凝器、蓄冷槽、蒸发器等主要组件的制冷设备。
2.设备具有自动控制功能，可以根据需要进行冷却或加热处理。
第3章基本要求第3条设备操作要求1.操作人员必须具备相关的操作许可证，并经过专业培训，了解设备的工作原理和操作流程。
2.严格按照设备制造商提供的操作手册进行操作，不能随意更改设备的设置和参数。
3.设备操作必须遵守相关的安全规范和操作规程，不能违反操作规程进行操作。
第4章设备操作流程第4条设备启动流程1.检查设备的外观和周围环境，确保设备无明显损坏和异常。
2.检查设备的电气系统和控制系统，确保电气设备正常运行，并根据需要设置控制参数。
3.打开电源开关，启动设备，并根据需要设置运行模式和参数。
4.检查设备的冷冻水和冷却水供应系统，确保水源畅通，并调节水流量和温度。
5.设备启动后，观察设备的运行情况，检查设备的噪声和振动情况，如果有异常，及时停机检修。
第5章设备停止流程第5条设备停机流程1.根据需要停止设备运行，可以选择手动或自动停机模式。
2.在停机之前，首先关闭冷冻水和冷却水供应系统，并排出系统中的余水。
3.关闭设备的电源开关，停止设备运行。
4.检查设备的运行情况，观察是否存在异常情况，对异常情况进行记录并报告相关人员。
5.定期检查设备的维修情况，做好设备的日常维护工作。
第6章安全要求第6条设备操作安全要求1.操作人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、耳塞等。
2.对于禁止操作的设备部件和开关，必须进行有效封堵和标识。
3.禁止在设备运行时进行维修和保养工作，必须停机后方可进行。
4.严禁擅自更改设备的控制参数和设置，必须经过授权设计的人员进行。
特灵三级离心式冷水机组CH530电流保护/控制接线说明机组所需现场连锁/保护接线的说明如下：a. 通讯信号线1条（小于30V）接线位置：机组分体启动柜右側至机组控制柜右側穿线要求：独立穿管，至少与115V线路保持155MM间距线规要求：1.5m㎡双芯屏蔽线1条(RVVP2*1.5)b. 控制电线7条(115V)接线位置：机组分体启动柜右側至机组控制柜右側穿线要求：独立穿管，至少与30V线路保持155MM间距线规要求：6 m㎡电源电线2条(115V电源)1.5 m㎡电源电线4条(控制连锁线)6m㎡黄/绿地线1条(保护接地)c. 蒸发器水流开关反馈控制线2条接线位置：机组蒸发器水流开关接线盒至机组控制柜右側穿线要求：独立穿管，线规要求：1.5m㎡电源电线2条(控制连锁线)d. 冷凝器水流开关反馈控制线2条接线位置：机组冷凝器水流开关接线盒至机组控制柜右側穿线要求：独立穿管，线规要求：1.5m㎡电源电线2条(控制连锁线)e. 安装单位可根据下面的公式选择合适的主电缆.电源进线计算电流=RLA×125%.星-三角启动:马达与启动柜计算电流=RLA×125%×58%.f. 保护接地线径为供电电缆的1/2ｇ．机组启动方式为星—三角启动，接线方法： 见启动柜和电机端子的编号．启动柜至电机端子：Ｔ１－－－－－Ｔ１；Ｔ２－－－－－Ｔ２； Ｔ３－－－－－Ｔ３；Ｔ４－－－－－Ｔ４； Ｔ５－－－－－Ｔ５； Ｔ６－－－－－Ｔ６ 以上接线为特灵机组所需现场安装的电气连线,现场安装的控制电器连线两端,穿入控制柜、启动柜、水流开关接线端子盒应预留足够的长度,以便我公司技术员调试指导施工单位连接至接线端子.具体布线方式见图1特灵空调系统(江苏)有限公司北京分公司图1。
编号：SM-ZD-57234特灵离心冷水机组操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改特灵离心冷水机组操作规程简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
作业顺序及方法一、机组启动步骤：1. 确认水系统中已经充满水，且水质符合机组运行要求；2. 确认机组在启动之前油箱中的油温已加热超过60℃，对于长时间停机后的开机，一般需加热24小时；3. 确认供电电源稳定，符合机组开机需求；4. 检查机组的油位是否正常（不能低于下视镜的一半）；5. 开启冷冻水进、出水阀门；6. 启动冷冻水循环泵，之后检查水泵的运行电压、电流、噪音等是否正常；7. 开启冷却水进、出水阀门；8. 启动冷却水循环泵，之后检查水泵的运行电压、电流、噪音等是否正常；9. 待水泵运行稳定后，检查冷冻、却水系统的机组进、出口压差是否稳定且符合机组运行要求；10. 确认水系统的运行稳定、正常；11. 启动机组；12. 待机组运行稳定后，检查机组运行电流、电压；13. 检查机组的冷冻、却水进、出水温度；14. 检查机组的蒸发器、冷凝器的饱和冷媒压力；15. 检查机组的油位、油压差及回油情况；16. 检查机组的运行噪音是否正常；17. 根据冷却水的进、出水温度来决定是否开启冷却塔风扇。
特灵三联供面板说明书
1、开关机：把拨动开关拨动到ON位置，温控器开机；把开关拨动到OFF位置，温控器关机。
2、工作模式设定：把拨动开关拨动到COOL位置，温控器设定为制冷模式；把拨动开关拨动到HEAF位置，温控器设定为制热模式。
3、温度设定：机械式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW位置；温控器设定为低档风速；把开关拨动到WED位置，温控器设定为中档风速；把开关拨动到High位置，温控器设定为高档风速。
特灵空调面板操作说明。
点击空调控制面板。
按下开关键。
选择空调的模式和风向。
按确认键即可使用
提供空调、地暖和热水三种功能的热泵机组。
也称为三联供热泵、三联供空调、冷暖热水三联供、空调地暖热水三联供、空调热水三联供、热水空调三联供、空调地暖热水三用机、空调热水机、空调热水一体机、冷气热水机、空调热水器、三合一热泵等等，从中央空调角度来看，三联供又被称为全热回收型中央空调。
一．电气安装一般建议为了使机组的每个电气部件正确运行，不要把机组放在有灰尘、腐蚀性气体或者高湿场合。
一旦有一项不合理，必须进行更正。
电压危险!在机组运行之前断开所有的电源包括远处的断电开关。
按照正确的断/合步骤，保证不会无意中开启电源。
在机组运行之前不切断电源会导致伤亡。
所有的电线必须符合当地和国家的电气标准。
机组铭牌上有最小的回路电流和机组其它电气方面的数据。
实际的电气数据参见随机的专用配电图和接线图。
典型的接线图见本手册后面。
注意只能使用铜导线！机组的接线端不能使用其它类型的导线，不使用铜导线会导致机组损坏。
导线不能与其它组件、结构部件或机组接触。
所有的导线必须有足够的长度，以便移动压缩机和启动器。
注意：为避免控制故障，不要在将超过30V 的导线与低压（<30V ）导线放在一个导线管内。
启动控制柜我们对所有的控制元件和马达启动设备进行工厂接线和功能测试。
启动控制柜外壳设计成IP55是为了适用于室外操作。
该柜包括二个或四个压缩机的控制，以及一个带手柄的无熔断丝隔离开关来控制单点电源的输入。
启动控制柜分成对每个压缩机和相关风扇控制的动力部分和CH530模块的控制部分。
动力部分包括每个压缩机Y-D闭式转换启动控制，和相关的风扇低高速控制。
压缩机马达电流互感器监测每相电流，并输入到CH530控制系统。
这样可以避免压缩机马达由于低电流运行，高电流运行，不平衡电流，缺相，反相和压缩机堵转而受到损害。
电压互感器监测一相线电压，来避免马达在不正常电压下的运行。
一个控制变压器提供单相115V电源到机组控制系统。
控制部分包含I/O模块，电源模块，启动模块和操作用的触摸屏。
动力供电接线所有的动力线必须由项目工程师根据国家电气标准来选型。
供电线路穿管后通过启动柜右上部开口接进隔离开关输入端子。
冷冻水水泵控制CH530上有蒸发器水泵输出继电器，当机组给定信号是自动运行模式时，该继电器闭合。
当机组出现诊断故障的大多数情况下，其触点断开停止水泵运行以防止水泵过热。
特灵离心冷水机组操作规程
1. 前言
特灵离心冷水机组是一种高效、低噪音、低震动的空调设备，在建筑物及其它需要空调的场合得到了广泛应用。
本文档旨在规范特灵离心冷水机组的操作流程，以确保设备的正常运行，延长设备寿命，节约能源，保证使用者的舒适与安全。
2. 设备基本组成及特点
特灵离心冷水机组由压缩机、冷凝器、膨胀阀、蒸发器、水泵、控制器等部分组成，具有以下特点：
•热效率高，节能；
•噪音低，震动小，运行平稳；
•可使用多种制冷剂，适用性广；
•组合性强，可根据用户需要定制。
3. 操作流程
3.1 准备工作
在开启冷水机组前，需要进行以下准备工作：
1.工作人员应了解设备基本情况，熟悉设备操作说明书，掌
握操作流程；
2.对设备进行检查，确保制冷系统处于正常状态，管路完好
无损，电力、水路、排water等设施畅通可用；
3.准备相应的水、电源，保持设备周围环境整洁、通风、干
燥。
3.2 开机操作
1.打开电源开关，确保电源供应正常，显示器中显示屏幕亮
起。
2.按下系统自检按键，等待屏幕上出现。

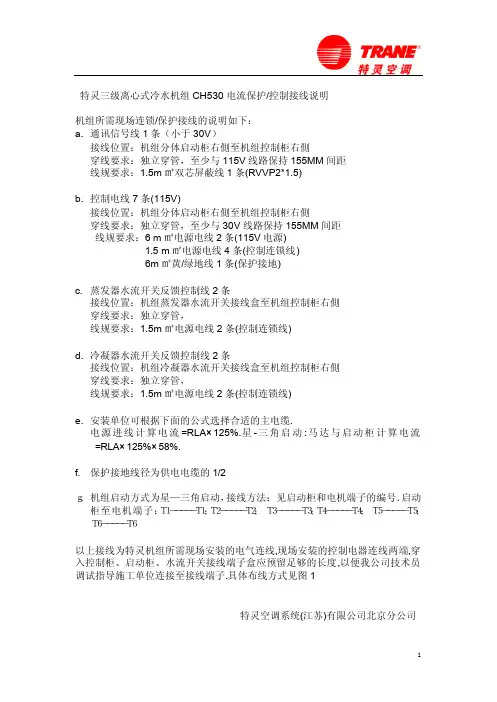

特灵三级离心式冷水机组CH530电流保护/控制接线说明
机组所需现场连锁/保护接线的说明如下：
a. 通讯信号线1条（小于30V）
接线位置：机组分体启动柜右側至机组控制柜右側
穿线要求：独立穿管，至少与115V线路保持155MM间距
线规要求：1.5m㎡双芯屏蔽线1条(RVVP2*1.5)
b. 控制电线7条(115V)
接线位置：机组分体启动柜右側至机组控制柜右側
穿线要求：独立穿管，至少与30V线路保持155MM间距
线规要求：6 m㎡电源电线2条(115V电源)
1.5 m㎡电源电线4条(控制连锁线)
6m㎡黄/绿地线1条(保护接地)
c. 蒸发器水流开关反馈控制线2条
接线位置：机组蒸发器水流开关接线盒至机组控制柜右側
穿线要求：独立穿管，
线规要求：1.5m㎡电源电线2条(控制连锁线)
d. 冷凝器水流开关反馈控制线2条
接线位置：机组冷凝器水流开关接线盒至机组控制柜右側
穿线要求：独立穿管，
线规要求：1.5m㎡电源电线2条(控制连锁线)
e. 安装单位可根据下面的公式选择合适的主电缆.
电源进线计算电流=RLA×125%.星-三角启动:马达与启动柜计算电流=RLA×125%×58%.
f. 保护接地线径为供电电缆的1/2
ｇ．机组启动方式为星—三角启动，接线方法： 见启动柜和电机端子的编号．启动柜至电机端子：Ｔ１－－－－－Ｔ１；Ｔ２－－－－－Ｔ２； Ｔ３－－－－－Ｔ３；Ｔ４－－－－－Ｔ４； Ｔ５－－－－－Ｔ５；
Ｔ６－－－－－Ｔ６
以上接线为特灵机组所需现场安装的电气连线,现场安装的控制电器连线两端,穿入控制柜、启动柜、水流开关接线端子盒应预留足够的长度,以便我公司技术员调试指导施工单位连接至接线端子.具体布线方式见图1
特灵空调系统(江苏)有限公司北京分公司
图1。
