特灵离心冷水机组产品手册

特灵离心冷水机组操作规程第1章总则第1条目的和依据1.为了确保特灵离心冷水机组的正常运行，提高设备的可靠性和运行效率，保障设备的安全运行，制定本操作规程。

2.本操作规程依据相关法律法规、标准、规范和制造商的技术文件、维修和操作手册等编制。

第2章设备简介第2条设备概述1.特灵离心冷水机组是一种采用离心压缩机、冷凝器、蓄冷槽、蒸发器等主要组件的制冷设备。

2.设备具有自动控制功能，可以根据需要进行冷却或加热处理。

第3章基本要求第3条设备操作要求1.操作人员必须具备相关的操作许可证，并经过专业培训，了解设备的工作原理和操作流程。

2.严格按照设备制造商提供的操作手册进行操作，不能随意更改设备的设置和参数。

3.设备操作必须遵守相关的安全规范和操作规程，不能违反操作规程进行操作。

第4章设备操作流程第4条设备启动流程1.检查设备的外观和周围环境，确保设备无明显损坏和异常。

2.检查设备的电气系统和控制系统，确保电气设备正常运行，并根据需要设置控制参数。

3.打开电源开关，启动设备，并根据需要设置运行模式和参数。

4.检查设备的冷冻水和冷却水供应系统，确保水源畅通，并调节水流量和温度。

5.设备启动后，观察设备的运行情况，检查设备的噪声和振动情况，如果有异常，及时停机检修。

第5章设备停止流程第5条设备停机流程1.根据需要停止设备运行，可以选择手动或自动停机模式。

2.在停机之前，首先关闭冷冻水和冷却水供应系统，并排出系统中的余水。

3.关闭设备的电源开关，停止设备运行。

4.检查设备的运行情况，观察是否存在异常情况，对异常情况进行记录并报告相关人员。

5.定期检查设备的维修情况，做好设备的日常维护工作。

第6章安全要求第6条设备操作安全要求1.操作人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、耳塞等。

2.对于禁止操作的设备部件和开关，必须进行有效封堵和标识。

3.禁止在设备运行时进行维修和保养工作，必须停机后方可进行。

4.严禁擅自更改设备的控制参数和设置，必须经过授权设计的人员进行。

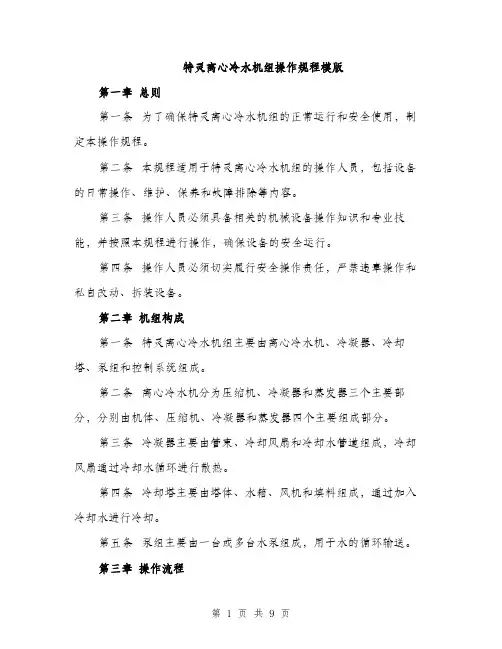

特灵离心冷水机组操作规程模版第一章总则第一条为了确保特灵离心冷水机组的正常运行和安全使用，制定本操作规程。

第二条本规程适用于特灵离心冷水机组的操作人员，包括设备的日常操作、维护、保养和故障排除等内容。

第三条操作人员必须具备相关的机械设备操作知识和专业技能，并按照本规程进行操作，确保设备的安全运行。

第四条操作人员必须切实履行安全操作责任，严禁违章操作和私自改动、拆装设备。

第二章机组构成第一条特灵离心冷水机组主要由离心冷水机、冷凝器、冷却塔、泵组和控制系统组成。

第二条离心冷水机分为压缩机、冷凝器和蒸发器三个主要部分，分别由机体、压缩机、冷凝器和蒸发器四个主要组成部分。

第三条冷凝器主要由管束、冷却风扇和冷却水管道组成，冷却风扇通过冷却水循环进行散热。

第四条冷却塔主要由塔体、水箱、风机和填料组成，通过加入冷却水进行冷却。

第五条泵组主要由一台或多台水泵组成，用于水的循环输送。

第三章操作流程第一条操作人员必须熟悉特灵离心冷水机组的构成和工作原理，了解各部分的功能和作用。

第二条在操作之前，必须对设备进行检查，确保各部分正常运行，并排除可能存在的故障。

第三条操作人员必须按照正常的开机顺序进行操作，具体操作流程如下：（一）检查冷却水系统，包括检查水泵、冷凝器和冷却塔系统是否正常。

（二）检查制冷剂系统，包括检查压缩机、冷凝器和蒸发器的压力是否正常。

（三）检查电气系统，包括检查电源、电缆和控制面板是否正常。

（四）按照机组运行参数设定，开启电源，启动机组运行。

（五）监控机组运行状态，包括压力、温度和电流等参数，保证机组的正常运行。

（六）定期检查设备的运行状况，包括冷却水系统、制冷剂系统和电气系统的运行参数。

第四章日常维护第一条操作人员必须按照操作规程进行日常维护工作，包括定期检查和清洁设备。

第二条定期检查设备的电气连接和接地情况，保证设备的接地可靠，并及时修复或更换损坏的电线。

第三条定期清洁冷凝器和冷却塔的风扇和传热面，保证散热效果良好。

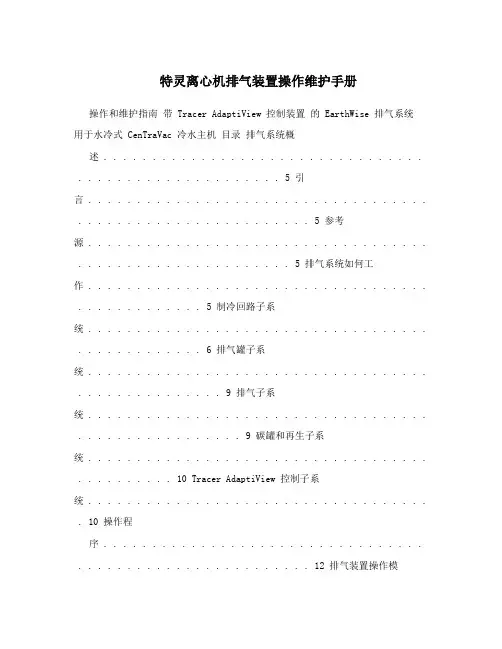

特灵离心机排气装置操作维护手册操作和维护指南带 Tracer AdaptiView 控制装置的 EarthWise 排气系统用于水冷式 CenTraVac 冷水主机目录排气系统概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 引言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 参考源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 排气系统如何工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 制冷回路子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 排气罐子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 排气子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 碳罐和再生子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Tracer AdaptiView 控制子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 操作程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 排气装置操作模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 自适性模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 自适性模式过程—冷水主机压缩机开启 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 自适性模式过程—冷水主机压缩机关闭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 排气装置制冷回路的典型工作循环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 除气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 排气运行程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 不凝性气体排气算法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 不凝性气体排气周期 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 建立每天排气量限制范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 碳罐和再生子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 碳再生算法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 碳罐再生程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 操作员界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 报告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 日志表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 排气装置操作模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 排气装置设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 手动控制设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 报警显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 每周维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 半年度维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 年度维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 更换干燥过滤器组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 检查湿度指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 维护湿度指示镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 冷水主机维修后的除气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 PRGD-SVX01A-ZH 带Tracer AdaptiView 控制装置的 EarthWise 排气系统 3 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 碳再生温度诊断过程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 排气装置制冷回路诊断过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 执行表面温度测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 确定制冷剂充注量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 确定正确的膨胀阀运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . 40 确定正确的制冷剂供汽管和回液管连接位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 使用维修功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 排气装置再生循环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 排空回路测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 排空回路压力检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 排空回路真空检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 EarthWise 排气系统型号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统的电气接线图. . . . . . . . . . . 46 4带 Tracer AdaptiView 控制装置的 EarthWise 排气系统 PRGD-SVX01A-ZH 排气的特灵 EarthWise 排气系系统概述本指南描述了带 Tracer AdaptiView 控制装置统的操作和维护。

CVGF两级压缩离心式冷水机组Model CVGFWater-Cooled Hermetic Centrifugal Chillers 1406~3516kW型号说明降膜式蒸发器·制冷剂充注量少，减少使用费用·高效换热结构，省电看得见机载启动柜·方便用户安装· 节省用户操作空间冷凝器· 高效换热管，降低耗电量· 独有管卡技术，有效保护换热管压缩机· 专利叶轮，效率高· 两级压缩，冷量调节范围广半封闭电机· 液态制冷剂冷却，绕组温度低· 运转环境清洁，可靠性高冷凝器型号冷凝器换热管类型蒸发器型号蒸发器换热管类型孔板型号叶轮电机功率压缩机型号机组型号CVGF 400 - 266 - 960 - 19 - I 500C - T 500CCVGF离心式冷水机组型号说明AdaptiView 控制柜·自适应控制，机组运行更稳定·前馈功能，能量调节更灵敏·支持一次泵变频，系统更节能产品简介面对市场需求的不断多样化，为满足不同客户的要求，特灵公司推出了CVGF 离心式冷水机组，机组采用R134a作为制冷剂。

机组特点●高效节电，为您节省运行费用的冷水机组，ARI工况效率高达0.55kW/ton ◆机组采用两级压缩，单级经济器结构，无论在理论上还是在实际应用过程中都提高了机组的效率。

◆机组采用特灵公司发明的专利：独有的降膜式蒸发器，制冷剂充注量少，换热效率高，有力的提高了机组的效率。

◆压缩机采用特灵公司发明的专利：压缩机油槽除雾器，有效的降低了齿轮箱摩擦损失，有力的提高了机组的效率。

◆采用先进的流体动力学原理进行压缩机叶轮与导流叶片的优化设计，有力的提高了机组的效率。

◆采用先进的基本负荷功能，可使效率高的机组优先使用，以节省用户的运行费用。

●可靠性高，让您放心的冷水机组◆高强度的铝合金叶轮在设计转速的125%条件下进行测试，装配后经动平衡试验使振动小于5mm/s，保障了机组的可靠性。

特灵离心冷水机组操作规程范本一、使用前的准备工作1. 检查冷水机组的周围环境，确保通风良好，没有杂物堆积。

2. 检查冷水机组的电源连接是否正常，电源线是否完好。

3. 检查冷水机组的冷却水管路是否连接正确，无泄露现象。

二、启动操作1. 打开主电源，确保电源指示灯亮起，确认供电正常。

2. 按下冷水机组的启动按钮，启动冷水机组。

3. 等待冷水机组启动完成，确保其正常运转。

三、冷水机组运行检查1. 观察冷水机组的运行指示灯，确保其在正常工作状态，无报警提示。

2. 检查冷水机组的压力表、温度计，确保压力和温度在正常范围内。

3. 检查冷水机组的水泵，确保其工作正常，无异响。

四、冷水机组停机操作1. 关闭冷水机组的水泵，停止供水。

2. 按下冷水机组的停机按钮，停止冷水机组的运行。

3. 等待冷水机组完全停止运行后，关闭主电源。

五、维护保养1. 定期检查冷水机组的冷却水管路是否正常，清除堵塞、修复漏水。

2. 定期清洁冷水机组的过滤器和换热器，确保通畅。

3. 定期检查冷水机组的运行指示灯和报警器，及时更换损坏的部件。

六、安全注意事项1. 在操作冷水机组过程中，严禁触碰电源部件，以免触电。

2. 遇到异常情况或报警提示时，应立即停机，并联系维修人员进行检修。

3. 不得私自拆卸冷水机组的任何部件，以免造成损坏或人身伤害。

4. 在操作冷水机组时，应站稳扶好，避免滑倒或其他意外伤害。

七、其他注意事项1. 操作人员应熟悉冷水机组的使用说明书，了解其工作原理和基本操作方法。

2. 在使用冷水机组过程中，应定期进行记录和检查，及时发现并解决问题。

3. 若长时间不使用冷水机组，应断开电源，进行定期检查和保养。

以上是特灵离心冷水机组的操作规程，如需详细了解，请参考冷水机组的使用说明书或联系相关技术人员。

保证操作人员的安全和冷水机组的正常运行是关键。

Aquassey风冷式冷水(热泵)机组CXAH/CGAH010-060R410A : 010~024R407C : 030~060产品特性造型美观安装灵活低噪声免装水塔工作环境舒适宜人社交场合宾至如归家居生活如沐春风AQUASSEY结构紧凑、机壳采用聚酯白色粉末喷涂镀锌钢板、能与周围建筑环境自然融合。

高效低噪音涡旋压缩机及低速运转之散热风扇，使整个机组运转时低噪声。

采用空气循环方式散热，无需装设冷却水塔。

既节省水塔之费用及空间，又无缺水之虞。

内部配线、冷媒充填、在工厂内即已完成；出厂前更实施严格的测试。

在工地现场、只要接上电源及泠冻水管，即可使用。

特殊上出风设计，可直接安装于屋顶或地面而不需机房，可节省安装间。

电加热器、压力式水箱等多种选件可供使用，可满足不同客户的要求。

采用新型微电脑控制器，实用多种保护功能和更广参数设定范围，控制更精确。

多样选择控制精确安装容易机械规格TRANE AQUASSEY风冷式冷水机组可搭配室内风机盘管或空调箱，适用于住家及小型商业空调使用。

主机由以下组件：涡旋式压缩机、平板式热交换器、铜管铝翅片式冷凝器、换热风扇组件、膨胀阀、四通阀(热泵专用)、微电脑可调整型水温控制器、水流量开关、干燥过滤器、水泵、粉末涂装镀锌盖板箱及厂装控制等等。

选择性配件有压力式水箱系统，水管路电加热器等，满足各种客户的需求。

压缩机采用高效涡旋式压缩机、对有些机型可逐段控制、以满足各种需求；部分负荷效率更高。

为ANSI 316不锈钢板及接头、紧凑式焊接之平板型热交换器。

为预防蒸发器及冷水主机组之故障，进水口安装一个Y 型过滤器，可取下清洗。

经精密冲加工处理，机体为新型结构设计；维修时所有盖板均可拆卸而不影响主机结构，盖板采用粉末涂装镀锌钢板，盖板接合处并加发泡单面背胶，以防渗水并可消音及防震。

运转有完善保护之作用，另机器自动设定的低温保护指令，能使机器自动启动防止水管路结冻。

远程控制器，可提供精确冷冻水回水温度控制，和各种操作模式及系统保护。
