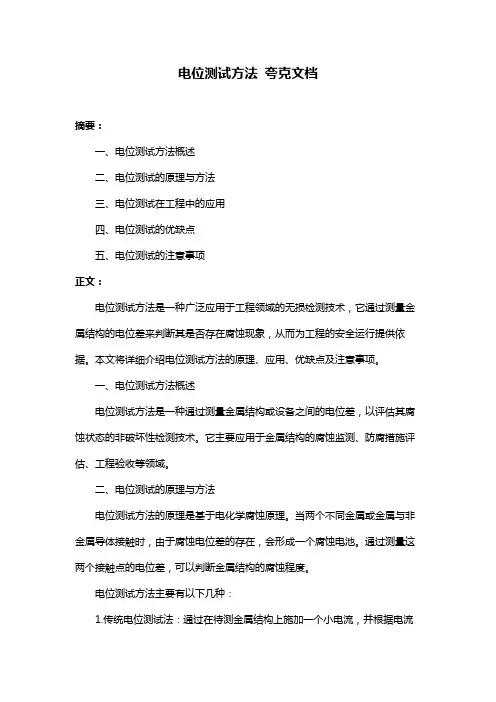

电位测试方法夸克文档摘要：一、电位测试方法概述二、电位测试的原理与方法三、电位测试在工程中的应用四、电位测试的优缺点五、电位测试的注意事项正文：电位测试方法是一种广泛应用于工程领域的无损检测技术，它通过测量金属结构的电位差来判断其是否存在腐蚀现象，从而为工程的安全运行提供依据。

本文将详细介绍电位测试方法的原理、应用、优缺点及注意事项。

一、电位测试方法概述电位测试方法是一种通过测量金属结构或设备之间的电位差，以评估其腐蚀状态的非破坏性检测技术。

它主要应用于金属结构的腐蚀监测、防腐措施评估、工程验收等领域。

二、电位测试的原理与方法电位测试方法的原理是基于电化学腐蚀原理。

当两个不同金属或金属与非金属导体接触时，由于腐蚀电位差的存在，会形成一个腐蚀电池。

通过测量这两个接触点的电位差，可以判断金属结构的腐蚀程度。

电位测试方法主要有以下几种：1.传统电位测试法：通过在待测金属结构上施加一个小电流，并根据电流变化来判断腐蚀程度。

2.动态电位测试法：通过测量金属结构在不同时间点的电位变化，分析腐蚀速率及腐蚀规律。

3.交流电位测试法：通过施加交流电流，测量金属结构的电位变化，从而判断腐蚀程度。

三、电位测试在工程中的应用电位测试方法在各类工程中具有广泛的应用，如：1.建筑结构：用于检测混凝土结构中的钢筋腐蚀情况，以确保建筑物的安全。

2.石油化工：检测管道、储罐等设备的防腐层破损情况，防止腐蚀事故的发生。

3.电力系统：监测输电线路、变电站设备等的腐蚀状况，提高设备使用寿命。

四、电位测试的优缺点优点：1.非破坏性检测，不影响被测设备的正常运行。

2.测试速度快，检测效率高。

3.适用于各种金属材料和涂层系统的腐蚀检测。

缺点：1.受环境因素影响较大，如温度、湿度等。

2.对测试仪器的精度和稳定性要求较高。

3.难以检测局部腐蚀和深层腐蚀。

五、电位测试的注意事项1.确保测试仪器的安全性和准确性。

2.合理选择测试电极和参比电极。

3.消除环境因素对测试结果的影响。

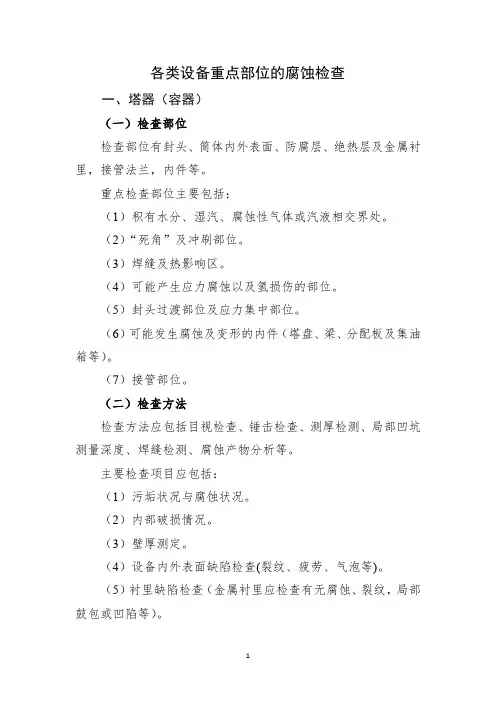

各类设备重点部位的腐蚀检查一、塔器（容器）（一）检查部位检查部位有封头、筒体内外表面、防腐层、绝热层及金属衬里，接管法兰，内件等。

重点检查部位主要包括：（1）积有水分、湿汽、腐蚀性气体或汽液相交界处。

（2）“死角”及冲刷部位。

（3）焊缝及热影响区。

（4）可能产生应力腐蚀以及氢损伤的部位。

（5）封头过渡部位及应力集中部位。

（6）可能发生腐蚀及变形的内件（塔盘、梁、分配板及集油箱等）。

（7）接管部位。

（二）检查方法检查方法应包括目视检查、锤击检查、测厚检测、局部凹坑测量深度、焊缝检测、腐蚀产物分析等。

主要检查项目应包括：（1）污垢状况与腐蚀状况。

（2）内部破损情况。

（3）壁厚测定。

（4）设备内外表面缺陷检查(裂纹、疲劳、气泡等)。

（5）衬里缺陷检查（金属衬里应检查有无腐蚀、裂纹，局部鼓包或凹陷等）。

（6）设备材料的劣化检查（蠕变、脆化、氢脆、应力腐蚀裂纹、热应力开裂等）。

二、加热炉（一）检查部位检查部位有炉管、弯头、吊挂、导向管、对流室钢结构、对流室炉管、弯头箱、吹灰蒸汽管线、炉体、烟道钢结构和附属管线的腐蚀状况、保温状况及内防腐蚀涂料状况等。

（二）检查方法检查方法应包括目视检查、锤击检查、炉管测厚、蠕变测量、金相检测等。

主要检查项目应包括：（1）检查部位主要有炉管、弯头、对流室钢结构、吹灰蒸汽管线、炉体、烟道钢结构和附属管线的腐蚀状况、保温状况及内防腐蚀涂料状况等。

（2）加热炉的炉管应做全面测厚检查，每根炉管至少应根据易损伤部位至少选择3个测厚点进行检查、每个弯头至少选择3各个测厚点检查。

（3）临氢炉管、易结焦介质炉管、表面氧化剥皮严重的炉管及连续运行6年以上的炉管，应做金相检查，焊缝应进行射线检查或特殊检测。

（4）按蠕变设计的炉管，应测量外径或周长。

测量位置在火焰高度2/3的迎火面处。

（5）易结焦的炉管，应进行锤击检查或内窥镜检查内部结焦情况。

（6）对流室尾部易发生露点腐蚀的部位应进行外观检查、对流室弯头箱应进行测厚检查。

金属腐蚀实验方法金属腐蚀是指金属在与周围环境接触时，由于化学反应而逐渐受到破坏的过程。

为了研究金属腐蚀的机理以及寻找有效的防腐措施，科学家们进行了大量的金属腐蚀实验。

下面将介绍几种常见的金属腐蚀实验方法。

1.大气腐蚀实验：大气中的氧气、水蒸气和气体等对金属具有一定程度的腐蚀作用。

通过将金属样品置于模拟大气环境中，观察金属表面的变化，可以评估金属腐蚀的速度和方式。

实验可以在实验室内进行，使用加速腐蚀试验装置模拟多种大气环境条件。

2.氧化腐蚀实验：金属的氧化腐蚀是指金属与氧气反应生成金属氧化物的过程。

常用的方法是将金属样品置于模拟氧化环境中，如水蒸气或热空气中，观察金属表面的颜色变化、表面形貌变化等。

也可以使用电化学方法测量氧化膜的阻抗、厚度等参数。

3.电化学腐蚀实验：电化学腐蚀实验是通过在电解质溶液中通过金属样品与参比电极之间施加不同的电位，研究金属在不同电位下的电流响应、电化学反应和腐蚀速度等。

常用的电化学腐蚀实验方法包括极化曲线、交流阻抗谱和电位动力学等。

4.加速腐蚀实验：为了研究腐蚀过程中的变化规律，科学家们通常采用加速腐蚀实验方法，通过人为增加腐蚀速率的方式，缩短实验时间。

常用的加速腐蚀实验方法包括盐雾腐蚀实验、酸腐蚀实验、碱腐蚀实验等。

5.微观腐蚀实验：微观腐蚀实验主要通过电子显微镜和原子力显微镜等技术，观察金属表面的微观形貌和成分变化。

这些实验方法可以研究腐蚀产物的形成规律、腐蚀与材料微观结构的关系等。

总之，金属腐蚀实验方法多种多样，可以从不同角度对腐蚀过程进行研究。

这些实验方法不仅有助于了解金属腐蚀的机理，还可以为防腐材料的研发和应用提供参考。

水电水利工程金属结构设备防腐蚀技术规程条文说明1 范围本标准规定了水电水利工程金属结构设备表面预处理、涂料保护、热喷涂金属保护、阴极保护防腐蚀标准及相关技术要求。

本标准适用于水电水利工程金属结构设备的防腐蚀设计、施工、验收和管理。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 4948 铝—锌一铟系合金牺牲阳极GB/T 4950 锌一铝一镉合金牺牲阳极GB/T 7387 船用参比电极技术条件GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB/T 9286色漆和清漆漆膜的划格试验GB 11375 金属和其他无机覆盖层热喷涂操作安全GB/T 13288 涂装前钢材表面粗糙度等级的评定（比较样块法）GB/T 17731 镁合金牺牲阳极GB/T 17848 牺牲阳极电化学性能试验方法GB/T 17850 涂覆涂料前钢材表面处理喷射清理用非金属磨料的技术要求GB/T 18838 涂覆涂料前钢材表面处理喷射清理用金属磨料的技术要求3 术语和定义下列术语适用于本标准。

表面预处理 surface preparation为提高涂层与基体间结合力及防腐蚀效果，在涂装之前用机械方法或化学方法处理基体表面，以达到符合涂装要求的措施。

涂料保护 coating protection在物体表面能形成具有保护、装饰或特殊功能（如绝缘、防腐、标志等）的固态涂膜的方法。

热喷涂金属保护 thermal spraying metal利用热源将金属材料熔化、半熔化或软化，并以一定速度喷射到基体表面形成涂层的方法。

阴极保护 cathodic protection通过阴极极化控制金属电化学腐蚀的技术。

阴极保护有牺牲阳极法和强制电流法。

金属腐蚀检测方法全文共四篇示例，供读者参考第一篇示例：金属腐蚀是金属制品在长期接触湿气、氧气、酸碱等外界环境因素的作用下逐渐发生的一种化学反应，导致金属表面产生锈蚀、变色、膨胀等现象，严重影响金属制品的质量和使用寿命。

及时发现和预防金属腐蚀是很重要的。

而金属腐蚀检测方法就是为了准确检测金属腐蚀的情况，保障金属制品的质量和安全。

金属腐蚀的检测方法有多种，以下将介绍几种常见的金属腐蚀检测方法：1. 目视检测法目视检测法是一种最简单、直观的金属腐蚀检测方法。

通过裸眼观察金属表面的变化，如颜色、形状、表面光滑度等，可以初步判断金属是否发生了腐蚀。

目视检测法适用于简单的金属腐蚀检测，但对于细微的腐蚀情况往往不够准确。

2. 化学分析法化学分析法是通过将金属试样溶解在特定的腐蚀溶液中，然后通过化学分析的方法来检测金属试样中的腐蚀产物，从而判断金属是否发生了腐蚀。

这种方法对于精确检测金属腐蚀情况非常有效，但需要实验室条件和专业设备的支持。

3. 电化学法电化学法是利用电化学原理来检测金属腐蚀的方法。

通过在金属试样表面施加电流或电压，观察电位变化、电流密度等参数的变化，可以判断金属试样是否遭受腐蚀。

电化学法具有灵敏度高、准确性好的特点，广泛应用于金属腐蚀检测领域。

4. 超声波检测法超声波检测法是一种非破坏性检测金属腐蚀的方法。

通过利用超声波技术，对金属试样进行扫描，检测金属内部是否存在腐蚀、裂纹等缺陷。

超声波检测法可以实现对金属内部结构的深度检测，对于隐蔽部位的腐蚀情况具有很好的检测效果。

5. 磁粉检测法磁粉检测法是利用磁性液体和铁粉等材料，施加外部磁场，观察金属表面的磁粉沉积情况，从而判断金属表面是否存在腐蚀、裂纹等问题。

磁粉检测法的操作简单、速度快，适用于对金属表面腐蚀的初步检测。

金属腐蚀检测方法多种多样，每种方法均有其适用的场合和特点。

在实际应用中，可以根据具体情况选择合适的金属腐蚀检测方法，及时发现金属腐蚀问题，采取有效的措施进行修复和防护，以保障金属制品的质量和安全。

水工金属结构腐蚀检测方法一、前言材料在环境作用(包括化学、电化学和物理因数的综合作用)下发生的损坏和性能下降,就是腐蚀。

就金属结构而言,腐蚀不仅仅是锈蚀,还有多种形态的局部腐蚀,如坑蚀、缝隙腐蚀、水线腐蚀、冲(磨)蚀、气蚀、生物腐蚀及应力腐蚀等。

腐蚀发生的初始阶段不容易引起人们的注意,加上有锈层的掩盖,但随着运行年限的增长,局部腐蚀容易诱发突发性事故,危害性很大,应引起我们运行管理部门及检测部门的注意,作好日常维护及安全检测工作。

二、检测的内容根据SL101—94《水工钢闸门和启闭机安全检测技术规程》第4.3.2条的规定,腐蚀检测内容有:1．腐蚀部位及分布情况。

2．严重腐蚀面积占闸门和启闭机或构件表面积的百分比。

3．遭受腐蚀损坏构件的蚀余截面尺寸。

4．蚀坑(或蚀孔)的深度、大小、发生部位、蚀坑(或蚀孔)密度。

三、腐蚀类型与分布金属的腐蚀从形态上分,主要有全面腐蚀和局部腐蚀两大类。

1．全面腐蚀。

全面腐蚀是一种常见的腐蚀形态,它的腐蚀特征是指在金属的整个暴露表面或一个大面积上普遍地发生化学或电化学反应,可以是均匀的,也可以是不均匀的。

由于水工金属结构常处于水下或潮湿的环境,发生大面积腐蚀的部位较多,以水下部分和容易积水的主梁、小横梁等最为常见,一些处在门槽内的边梁也容易发生全面腐蚀。

2．局部腐蚀。

局部腐蚀是指金属表面上各部分的腐蚀速度存在明显差异,特别是指金属表面的大部分腐蚀速度很小,而在有限的小的表面区域内,腐蚀速度却很高。

下面就检测中常见的几种典型的局部腐蚀类型及发生部位分布介绍如下:(1)坑蚀。

坑蚀是最常见的一种局部腐蚀类型,普遍发生在各个部位。

主要与材料的成分不均匀、表面状态及水中介质成分(主要是氯离子)有关。

其特征是在一定的区域范围内蚀孔不断地向纵深处发展,若连续发展能导致钢板穿孔。

(2)缝隙腐蚀。

在水工金属结构中,最常见的缝隙腐蚀发生在金属铆接、螺栓、水封、法兰盘连接等部位。

当这种具有缝隙的结构暴露在易发生腐蚀的介质中时,在缝隙的局部范围内常常会发生严重的腐蚀。

腐蚀试验方法及监测技术摘要：一、引言二、腐蚀试验方法1.实验室腐蚀试验2.现场腐蚀试验三、腐蚀监测技术1.物理监测技术2.化学监测技术3.生物监测技术四、腐蚀试验与监测技术的应用1.金属材料的腐蚀试验与监测2.混凝土结构的腐蚀试验与监测3.复合材料的腐蚀试验与监测五、腐蚀试验与监测技术的未来发展六、结论正文：腐蚀试验方法及监测技术一、引言腐蚀是材料在环境作用下导致性能下降的现象，长期以来对各种工程结构、设备和设施造成了巨大的损失。

为了解和研究腐蚀的规律，制定有效的防护措施，腐蚀试验方法和监测技术在材料科学研究中起着至关重要的作用。

本文将对腐蚀试验方法及监测技术进行综述，以期为我国腐蚀防护领域的发展提供参考。

二、腐蚀试验方法1.实验室腐蚀试验实验室腐蚀试验是在controlled conditions 下进行的，可以精确地研究材料的腐蚀行为。

主要包括点滴腐蚀试验、电化学腐蚀试验、腐蚀失重试验等。

通过实验室腐蚀试验，可以得到材料的腐蚀速率、腐蚀机理等重要信息。

2.现场腐蚀试验现场腐蚀试验是在实际工程环境中进行的，可以更真实地反映材料在实际应用中的腐蚀状况。

现场腐蚀试验主要包括暴露试验、埋地试验、海洋环境试验等。

通过现场腐蚀试验，可以评价材料的耐腐蚀性能，为工程应用提供依据。

三、腐蚀监测技术1.物理监测技术物理监测技术主要通过对腐蚀产物、腐蚀形貌、腐蚀声波等方面的观察和测量，实时了解腐蚀过程。

常见的方法有光学显微镜监测、X射线衍射监测、超声波监测等。

2.化学监测技术化学监测技术是通过分析腐蚀介质中的化学成分和腐蚀产物的变化，评价腐蚀程度和速率。

主要包括电化学阻抗谱监测、红外光谱监测、激光光谱监测等。

3.生物监测技术生物监测技术是利用生物传感器或生物反应器等设备，通过检测腐蚀环境中生物群体的数量、活性等参数，判断腐蚀程度和类型。

常见的方法有微生物监测、免疫监测等。

四、腐蚀试验与监测技术的应用1.金属材料的腐蚀试验与监测金属材料的腐蚀试验与监测主要包括钢铁、铝合金、铜合金等材料的腐蚀试验。

水电站金属结构设备防腐技术浅谈摘要：金属结构设备是水电站重要的组成部分，水电站的特殊性决定了金属结构设备长期在恶劣的环境下工作。

水电站的金属结构设备长期处于水下或是干湿交替的环境中，饱受水质、阳光、水生物、大气的侵蚀。

另外，还有泥沙、各种漂浮物等对它们的冲击摩擦。

金属结构设备在受到这些物理化学生物的共同作用下很容易发生腐蚀，存在着较大的隐患，这很可能会诱发安全事故。

因此，如何有效的检测这些设备的腐蚀情况并及时进行防腐保护对水电站安全运行和发挥经济效益有着重要作用。

本文就水电站金属结构设备的腐蚀检测方法和如何防腐作了探讨。

关键词：水电站；金属结构；防腐技术1、水电站金属结构设备概述金属结构设备是水电站的重要组成部分，泛指应用于水电站的各种永久性钢结构和机械设备，其中最基本的应用是钢闸门、启闭设备、压力钢管、拦污栅等。

它直接关系到水电站的安全运行及检修的便利。

2、腐蚀类型及危害2.1金属结构设备的腐蚀从形态上通常分为全面腐蚀和局部腐蚀。

2.1.1全面腐蚀是指金属表面大面积的发生化学或电化学反应使其表面形态发生变化的现象，它是由于金属结构常年处于水下或潮湿的环境中而引起的金属表面形态的变化。

金属的化学腐蚀是由于金属与外部介质直接接触发生化学反应而引起的腐蚀；电化学腐蚀则是金属与电解质溶液接触时，发生原电池反应引起的腐蚀。

由于金属表面不光滑或含有杂质导致在局部形成了很多大小不一的原电池，电位较低于铁失去电子造成钢铁腐蚀。

特别是对于电导率较高和酸碱较强的水体中，这类腐蚀很容易发生，这也是电站金属结构设备的主要腐蚀方式。

2.2.2局部腐蚀是由于金属结构不同部位腐蚀的速率不同而导致的化学现象，典型的局部腐蚀包括坑蚀、缝隙腐蚀、生物腐蚀、水线腐蚀、焊缝腐蚀、冲蚀、电偶腐蚀、气蚀等。

2.2金属结构设备往往在复杂的环境下工作，受到多种形式的腐蚀，会引起局部应力提高，导致结构强度和刚度降低，使其承载力明显不足，影响正常使用，严重的还会导致安全事故发生。

水利水电工程金属结构腐蚀的有关研究我国众多水利水电工程受物理及化学因素的影响，其金属结构处于易被腐蚀的恶劣环境中，导致水利水电项目工程中的金属受腐蚀损坏，减少材料构件的截面面積，降低工程的强度及结构刚度，从而制约了金属设备的正常使用，极大地影响整个工程的承载能力。

因此，加强水利水电工程金属结构腐蚀分析与研究工作十分重要，文章从水利水电工程金属结构的腐蚀检测入手，探讨出防腐蚀的方法和工程质量控制，通过科学的技术手段提高水利水电工程的防腐蚀能力。

标签：水利水电；金属结构；腐蚀1、水电工程金属结构防腐蚀检测水利工程在建设中，很多设备都处于潮湿环境内，因此很多外在因素会影响工程内金属表面有污染物，同时容易受到腐蚀侵害。

水利工程金属结构进行腐蚀检测时要提前清理金属的表面结构。

可以使用水冲洗的方式将表面的各种杂物进行冲洗，同时对于铁锈可以使用钢丝刷的工具进行清除，之后使用软布擦拭金属表面，只有这样才可以进行防腐蚀检测。

依据检测结果，水利水电工程中各种金属结构都有锈蚀问题。

出现腐蚀问题的构件内应力逐渐提升，截面积减少，强度减小，这些都在影响金属构件发挥自己的作用。

对构件的腐蚀深度以及大小等各种要素进行分析。

依据金属腐蚀厚度、锈蚀率计算金属应力，同时也为水电工程提供安全可靠的数据分析。

受到各种因素影响，金属结构出现腐蚀的状况也不同，选择合适的方式是保证检测结果真实可靠的重要保证。

在检测过程中有可以使用超声波测厚仪的方式，也可以使用割取试件的方式，游标卡尺等工具测量，同时这些都有结合腐蚀曲线辅助检测，这样可以保证检测结果真实有效。

在实际检测中选择现场施工合适的方式进行测量，提升工作效率十分重要。

2、水利水电工程金属结构的防腐蚀方法2.1金属热喷涂防腐蚀方法将锌或铝等化学活性强于钢的金属涂料喷涂于闸门表面，形成可覆盖的涂层，对钢铁等水利水电工程金属结构形成双重保护。

双重保护作用其一在于将金属结构隔离与腐蚀介质，起到覆盖保护作用：其二在于当涂层被破坏后，锌或铝等化学涂层与基体构成腐蚀微电池，形成阴极保护作用。
