下载文档原格式

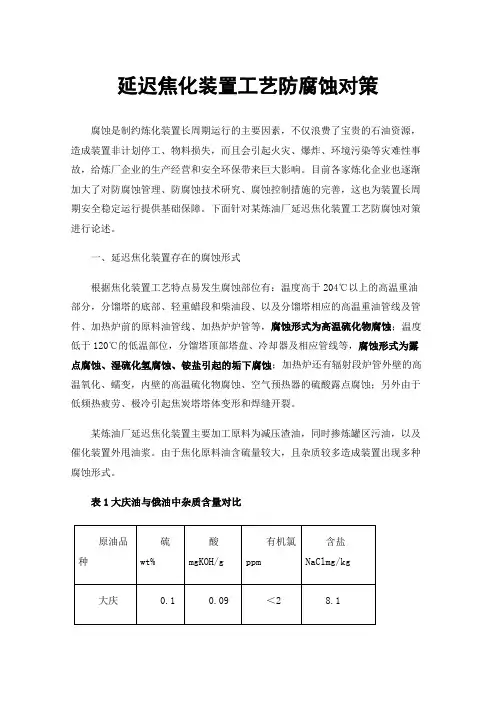

延迟焦化装置工艺防腐蚀对策腐蚀是制约炼化装置长周期运行的主要因素，不仅浪费了宝贵的石油资源，造成装置非计划停工、物料损失，而且会引起火灾、爆炸、环境污染等灾难性事故，给炼厂企业的生产经营和安全环保带来巨大影响。
目前各家炼化企业也逐渐加大了对防腐蚀管理、防腐蚀技术研究、腐蚀控制措施的完善，这也为装置长周期安全稳定运行提供基础保障。
下面针对某炼油厂延迟焦化装置工艺防腐蚀对策进行论述。
一、延迟焦化装置存在的腐蚀形式根据焦化装置工艺特点易发生腐蚀部位有：温度高于204℃以上的高温重油部分，分馏塔的底部、轻重蜡段和柴油段、以及分馏塔相应的高温重油管线及管件、加热炉前的原料油管线、加热炉炉管等，腐蚀形式为高温硫化物腐蚀；温度低于120℃的低温部位，分馏塔顶部塔盘、冷却器及相应管线等，腐蚀形式为露点腐蚀、湿硫化氢腐蚀、铵盐引起的垢下腐蚀；加热炉还有辐射段炉管外壁的高温氧化、蠕变，内壁的高温硫化物腐蚀、空气预热器的硫酸露点腐蚀；另外由于低频热疲劳、极冷引起焦炭塔塔体变形和焊缝开裂。
某炼油厂延迟焦化装置主要加工原料为减压渣油，同时掺炼罐区污油，以及催化装置外甩油浆。
由于焦化原料油含硫量较大，且杂质较多造成装置出现多种腐蚀形式。
表1大庆油与俄油中杂质含量对比2俄油0.40.03 2.736.567自装置投产以来，发生过因腐蚀导致设备管线泄漏装置被迫降量甚至分炉的情况。
发生过泄漏的部位主要集中在顶循系统，包括顶循泵出口管线与副线阀连接焊道处；顶循下回流管线水平管段；顶循空冷入口三通部位，另外在检修期间检查分馏塔上部塔盘、塔顶空冷器入口弯头部位出现了结盐现象。
经电话调研国内同类焦化装置也曾出现类似的腐蚀问题。
图1分馏塔塔盘结盐情况二、延迟焦化装置防腐蚀措施针对焦化装置生产工艺特点，在腐蚀防控方面总体思路为低温部位以工艺防腐为主，材质升级为辅；高温部位以材质升级为主，工艺防腐为辅。
1、高温部位腐蚀防护焦化装置高温腐蚀类型包括高温硫化物的均匀腐蚀、加热炉内炉管的蠕变和高温氧化等。
为了加强设备的防腐蚀管理工作，防止和减缓生产设备受腐蚀介质的侵蚀及破坏，延长设备使用寿命，确保安全生产，进一步提高防腐蚀工作的管理水平，并按照集团公司《设备管理办法(试行)》，制定本管理制度。
本制度规定了天津分公司设备防腐蚀管理机构设置、职责、技术管理等要求。
设备防腐蚀管理是设备管理工作的重点内容。
凡受到工艺介质、冷却水、大气、土壤等腐蚀的各类设备、管道、建构筑物等(以下统称“设备”)，都必须采取相应的防腐蚀措施。
公司分管设备管理工作副经理在经理领导下，依据《设备管理办法(试行)》的管理要求和职责，全面负责天津分公司设备防腐蚀管理工作。
公司成立腐蚀防护工作领导小组和腐蚀防护技术中心，负责对公司防腐蚀重大问题进行研究、决策，并开展腐蚀调查和监测等防腐技术工作。
公司设备管理部门配备专职或者兼职技术人员负责设备防腐蚀管理工作，主要职责包括：1 、在公司主管设备副经理和腐蚀防护工作领导小组的领导下，负责公司设备防腐蚀技术管理工作，并与有关部门相互协作，共同搞好设备防腐蚀管理和研究工作。
2 、负责贯彻执行国家有关法律、法规和集团公司有关制度、规定、规程及标准，并结合本公司情况制定设备防腐蚀管理制度。
3、负责公司设备防腐蚀的技术管理工作，催促各二级单位执行集团公司有关防腐蚀制度，并检查执行情况。
4 、负责组织加工高硫原油等工艺过程的设备防腐蚀工作。
5 、负责审核公司下属单位防腐蚀项目的年度监测与检修计划，对重要设备的防腐蚀工作进行检查，并监督防腐蚀计划的执行情况。
6 、组织、参预重大设备腐蚀泄漏事故的调查分析、处理及上报工作。
7 、参预重大防腐蚀工程施工方案的审查和竣工验收工作。
8 、推广应用新技术、新材料、新工艺、新设备，并组织设备防腐蚀的技术交流工作。
9 、掌握主要生产装置、关键设备的腐蚀动态，催促和检查二级单位做好定期腐蚀检查、检验和日常防腐蚀管理工作。
10、催促和检查各二级单位建立健全防腐蚀管理的技术档案资料。
二套常减压装置环烷酸腐蚀分析与防护中国化工昌邑石化公司二套常减压装置近期加工高酸原油性质较差，马瑞原油酸值高达2.02 mgKOH/g，FRADE原油酸值高达1.47 mgKOH/g。
装置采取原油混炼的方法对高酸油进行掺炼，掺炼比例不大于15%，装置酸值设防值不大于0.5%，针对近期加工的原油性质分析如下：一、环烷酸腐蚀环烷酸腐蚀通常发生在加工总酸值大于0.5mgKOH/g原油。
环烷酸腐蚀产物溶于油，所以腐蚀的金属表面粗糙而光亮，呈沟槽状。
（1）环烷酸石油酸是石油中有机酸的总称，包括环烷酸、芳香族酸和脂肪酸等。
环烷酸(RCOOH，R为环烷基)是指分子结构中含有饱和环状结构的酸及其同系物。
环烷酸是石油中有机酸的主要组分，占石油中总酸量的95％以上，虽然这些酸在分子量上有显著差异(180—350℃)，但它们的通式可用R(CH2)nCOOH表示，式中R通常指环戊基或环己基，n通常大于12，根据R和n值不同，在石油中分子结构不同的环烷酸达1500多种。
较高分子量的环烷酸是由多个羧酸组成的混合物。
环烷酸不溶于水，易溶于油品、乙醚、苯等有机溶剂。
（2）环烷酸腐蚀类型在原油常减压蒸馏过程中，不同相对分子质量的环烷酸随着和它沸点相近的馏分汽化而汽化、冷凝而冷凝，并溶于该馏分中，从而使该馏分对设备具有腐蚀作用。
环烷酸腐蚀性能与分子量有关，低分子环烷酸腐蚀性更强。
一般认为环烷酸对设备的腐蚀机理为：环烷酸活性在液相中以接近沸点更活泼。
因此在汽液相交界处腐蚀最严重，在220 ℃以下不腐蚀。
随温度上升而逐渐增大，通常在270-280℃最大，超过280℃，环烷酸部分气化，但未冷凝，而液相中环烷酸浓度较低，故腐蚀性又下降。
到350℃以上，环烷酸气化速度加快，气相速度增加，腐蚀速率再度迅速上升，但绝大部分是由于硫的作用结果，400度以上又不出现腐蚀现象。
据资料介绍，可能在400℃以上环烷酸已基本全部气化，对设备的高温部位不再产生腐蚀。

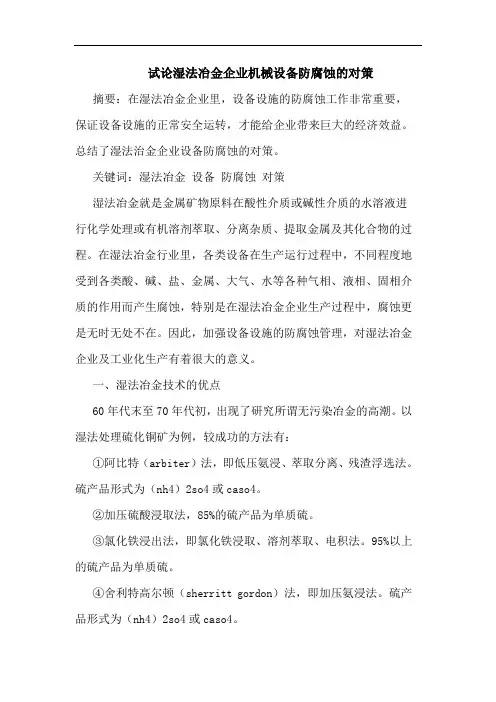

试论湿法冶金企业机械设备防腐蚀的对策摘要：在湿法冶金企业里，设备设施的防腐蚀工作非常重要，保证设备设施的正常安全运转，才能给企业带来巨大的经济效益。
总结了湿法治金企业设备防腐蚀的对策。
关键词：湿法冶金设备防腐蚀对策湿法冶金就是金属矿物原料在酸性介质或碱性介质的水溶液进行化学处理或有机溶剂萃取、分离杂质、提取金属及其化合物的过程。
在湿法冶金行业里，各类设备在生产运行过程中，不同程度地受到各类酸、碱、盐、金属、大气、水等各种气相、液相、固相介质的作用而产生腐蚀，特别是在湿法冶金企业生产过程中，腐蚀更是无时无处不在。
因此，加强设备设施的防腐蚀管理，对湿法冶金企业及工业化生产有着很大的意义。
一、湿法冶金技术的优点60年代末至70年代初，出现了研究所谓无污染冶金的高潮。
以湿法处理硫化铜矿为例，较成功的方法有：①阿比特（arbiter）法，即低压氨浸、萃取分离、残渣浮选法。
硫产品形式为（nh4）2so4或caso4。
②加压硫酸浸取法，85%的硫产品为单质硫。
③氯化铁浸出法，即氯化铁浸取、溶剂萃取、电积法。
95%以上的硫产品为单质硫。
④舍利特高尔顿（sherritt gordon）法，即加压氨浸法。
硫产品形式为（nh4）2so4或caso4。
⑤r.l.e.（roasting-leaching-electrowinning）法，即焙烧——浸取——电积法。
硫产品为caso4或h2so4。
这些方法都可消除二氧化硫对空气的污染，同时能综合回收原料中的硫，已为中间试验所证实。
在湿法炼锌方面，1981年已在加拿大建成一个直接加压湿法炼锌车间。
硫化锌精矿不再经氧化焙烧而直接进行浸出，可节省25%的投资，并消除了二氧化硫对大气的污染。
硫产品为单质硫，回收率为96%。
地壳中可利用的有色金属资源品位愈来愈低，以铜为例，20世纪初可采品位均在 1%以上，70年代已降到0.3%左右，而一些稀贵金属原料的含量往往只有百万分之几，这些金属的提取将更多地依赖于湿法冶金。
专 论石油化工腐蚀与防护ＣＯＲＲＯＳＩＯＮ＆ＰＲＯＴＥＣＴＩＯＮＩＮＰＥＴＲＯＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹ２０２１年第３８卷第６期引用格式：杨文秀，范 益，蔡佳兴，等．石化设备常见的应力腐蚀开裂原因及防护措施［Ｊ］．石油化工腐蚀与防护，２０２１，３８（６）：３８４２． ＹＡＮＧＷｅｎｘｉｕ，ＦＡＮＹｉ，ＣＡＩＪｉａｘｉｎｇ，ｅｔａｌ．Ｃａｕｓｅａｎａｌｙｓｉｓｏｎｓｔｒｅｓｓｃｏｒｒｏｓｉｏｎｃｒａｃｋｉｎｇｏｆｐｅｔｒｏｃｈｅｍｉｃａｌｅｑｕｉｐｍｅｎｔａｎｄｐｒｏｔｅｃｔｉｖｅｍｅａｓｕｒｅｓ［Ｊ］．Ｃｏｒｒｏｓｉｏｎ＆ＰｒｏｔｅｃｔｉｏｎｉｎＰｅｔｒｏｃｈｅｍｉｃａｌＩｎｄｕｓｔｒｙ，２０２１，３８（６）：３８４２．
石化设备常见的应力腐蚀开裂原因及防护措施
杨文秀，范 益，蔡佳兴，施小凡，代芹芹，崔云芳（南京钢铁股份有限公司江苏省高端钢铁材料重点实验室，江苏南京２１００３５）
摘要：石化设备应力腐蚀开裂会造成突发性事故，且在各项腐蚀破坏中占比高，需引起设计和使用单位的重视。通过对引起应力腐蚀开裂的外加载荷、残余应力和腐蚀产物；氯化物阳极溶解、硫化物氢脆、浓热碱碱脆、氮化物硝脆和高温高压水等影响因素进行分析讨论，来全面了解应力腐蚀开裂。阴极保护、缓蚀剂和防腐涂层等防护技术可以抑制应力腐蚀开裂；从材料选择、制造安装工艺、使用维护、腐蚀在线监测等方面也能达到预防和降低应力腐蚀开裂的目的。关键词：石化设备；应力腐蚀开裂；防护措施；腐蚀监测
收稿日期：２０２１０８２０；修回日期：２０２１１０１２。作者简介：杨文秀（１９８６—），女，工程师，主要从事钢铁材料的腐蚀与防护研发工作。Ｅｍａｉｌ：１２４９２５９０１＠ｑｑ．ｃｏｍ
在石油化工生产中，设备及管道的腐蚀很常见，具有不可预知性和突发性。若腐蚀引发事故，会导致：①直接经济损失，设备及其管道需维修或更换；②间接经济损失，因生产装置停工停产、打乱正常连续生产秩序、延迟开工周期、漏油跑油、产品质量下降；③安全问题，还可能造成生产装置着火、爆炸等恶性事故。石化设备的腐蚀有均匀腐蚀和局部腐蚀，其中应力腐蚀开裂造成的腐蚀损坏的比例最高，超过５０％。日本在２０１７年对其国内的腐蚀情况做了详细的调研，结论是应力腐蚀损坏占据了全年设备损坏的４２．２％［１］。这与石化设备高温、高压、强腐蚀环境密切相关。应力腐蚀开裂，又叫“环境断裂”，是指金属材料在各项应力和腐蚀介质的交互作用下所引起的腐蚀开裂或断裂现象。目前没有绝对精准的理论来解释应力腐蚀的机理，其腐蚀机理需用电化学与金属学、腐蚀环境、表面物理化学等方面来综合解释。１ 引起应力腐蚀开裂的应力因素１．１ 外加载荷石化设备及构件在工作条件下所承受的所有外加载荷，比如设备填装材料以后的承载力、设备运行中的各向应力。外加载荷类型有：拉应力、压应力、扭转应力、弯曲应力等。若设备及构件带有缺口或裂纹的，根据载荷和裂纹的取向不同划分为Ⅰ、Ⅱ、Ⅲ和混合型４种载荷［２］。１．２ 残余应力制造石化设备及构件的钢材会产生残余应力的环节很多：热处理和加工铸造过程、焊接和装配过程、表面处理过程等。残余应力的类型：①热胀冷缩导致的热应力；②由组织体积变化导致的相变应力；③由形状变化导致的形变应力等。１．３ 腐蚀产物设备及构件材料局部阳极溶解会与腐蚀介质中的氧、氢等反应，形成相对原金属体积较大的腐蚀产物。大体积的腐蚀产物会在局部闭塞部位产生了楔入应力，该应力达到临界值后就会产生裂纹扩展［３］。Ｈ２Ｓ应力腐蚀开裂中局部阴极还原析出氢，氢原子在金属的局部富集生成氢气，材料内局部压力变大，造成氢致开裂。残余应力造成的石化设备安全事故约占应力破坏的８０％［４］，外加载荷造成的事故约占２０％，只有极少部分安全事故由腐蚀产物导致。
设备防腐蚀的管理制度设备防腐蚀的管理制度在充满活力，日益开放的今天，制度使用的频率越来越高，制度泛指以规则或运作模式，规范个体行动的一种社会结构。
这些规则蕴含着社会的价值，其运行表彰着一个社会的秩序。
想必许多人都在为如何制定制度而烦恼吧，以下是小编收集整理的设备防腐蚀的管理制度，欢迎阅读与收藏。
设备防腐蚀的管理制度11、目的加强设备、管道的反腐管理，延长使用寿命。
2、反腐蚀管理范围2.1生产装置中受工艺介质腐蚀的设备、管道。
2.2厂区内受工业大气腐蚀的设备、管道。
2.3遭受循环水、冷却水腐蚀的设备、管道。
2.4遭受腐蚀的工业建筑、构筑物和设备基础。
3、管理分工3.1公司的反腐车间设专职的反腐蚀管理人员负责全公司的反腐蚀计划、技术管理。
3.2各车间主任对设备的反腐蚀管理负全面责任，由车间设备员组织具体工作。
3.3操作工严格遵守操作规程，严格控制工艺条件，防止设备的腐蚀，发现腐蚀损坏现象，及时报告。
3.4维修工进行设备拆装、检修、动火时要熟悉设备内的反腐蚀衬里性质，避免损坏。
3.5反腐车间是公司设备衬里和耐腐蚀非金属设备制造和施工单位。
3.5.1按公司作业计划，按时、按质完成全厂反腐蚀工程施工。
3.5.2负责编制、上报全公司反腐蚀材料的需用计划。
4、反腐蚀衬里施工4.1反腐蚀衬里材料要严格按技术标准选择。
4.2外协施工单位需要有施工许可证。
4.3合理制订反腐蚀施工工艺，严格质量管理。
4.4衬里施工后，需养生处理的，必须按工艺要求留够充足时间，达到养生处理合格。
5、运行与维护5.1严格按工艺条件使用，做到不超压、不超温、不超负荷、不随变改变介质的种类和浓度。
严禁随意排放腐蚀性介质，需要排放的，要采取措施，并经安全环保处同意。
6、设备检修6.1设备、管道、工业建（构）筑物的反腐蚀施工要结合大修理进行。
6.2设备大检修时尽可能不损坏反腐蚀衬里，如反腐蚀衬里受到损坏，检修后应予修复。
6.3设备、管道、建（构）筑物和设备基础表面刷油漆反腐，其颜色按标准规定执行。
油田污水管道设备腐蚀原因分析及解决对策油田污水管道设备腐蚀原因分析及解决对策引言：油田作为我国的国民经济支柱行业之一，在石油资源的开采过程中，产生了大量的污水。
污水管道设备在长期的工作过程中，往往会受到腐蚀的影响，从而降低了设备的使用寿命和运行效率。
因此，分析油田污水管道设备腐蚀的原因，并提出相应的解决对策具有重要的理论和应用价值。
一、腐蚀原因分析1. 介质性质：油田污水中含有大量的盐分、酸性物质以及其他腐蚀性溶液，这些物质会对管道设备产生腐蚀作用。
2. 环境因素：油田工作环境恶劣，设备长期暴露在高温、高湿、高压和强腐蚀性气体的环境下，加速了设备的腐蚀过程。
3. 材料选用不当：管道设备的材料选用不科学，与介质性质不匹配，会引起腐蚀。
4. 设备运行不当：施工、维护、操作等环节中存在不合理或不规范现象，导致设备的腐蚀程度加剧。
二、解决对策1. 选择适当的防腐材料：根据不同介质的性质，选择耐腐蚀性能好的材料作为制造管道设备的主要材料，以提高设备的使用寿命。
2. 加强防腐维护：定期进行设备的清洗、漆面修复、防腐处理等，以延长设备的使用寿命。
3. 优化工艺流程：通过调整工艺流程，减少污水中的腐蚀物质的含量，降低对管道设备的腐蚀程度。
4. 强化设备管理：加强对设备的日常巡检，及时发现设备的腐蚀情况并采取相应的措施，预防设备的进一步腐蚀。
5. 增加防腐层厚度：在制造管道设备时，增加防腐层厚度，提高抗腐蚀能力。
6. 加强员工培训：提高员工的安全意识和技能，培训他们正确操作和维护设备，减少人为因素对设备腐蚀的影响。
7. 环境改善：通过减少废水排放量、提高水质等措施，改善油田作业环境，减少对设备的腐蚀。
总结：油田污水管道设备腐蚀问题对于石油行业的发展具有重要的影响。
通过分析腐蚀的原因，我们可以采取一系列的解决对策来减少腐蚀情况，提高设备的使用寿命和运行效率。
这些措施不仅可以减少维修成本，还能提高生产效率和资源利用效率，对于我国石油行业的可持续发展具有积极的意义。

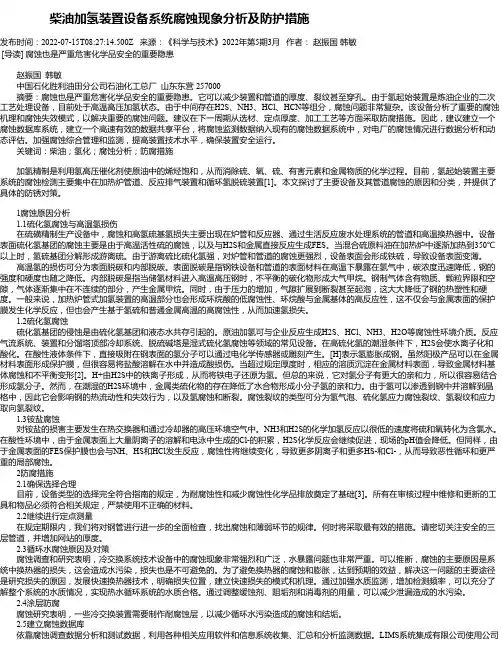

柴油加氢装置设备系统腐蚀现象分析及防护措施发布时间：2022-07-15T08:27:14.500Z 来源：《科学与技术》2022年第5期3月作者：赵振国韩敏[导读] 腐蚀也是严重危害化学品安全的重要隐患赵振国韩敏中国石化胜利油田分公司石油化工总厂山东东营 257000摘要：腐蚀也是严重危害化学品安全的重要隐患。
它可以减少装置和管道的厚度、裂纹甚至穿孔。
由于氢起始装置是炼油企业的二次工艺处理设备，目前处于高温高压加氢状态。
由于中间存在H2S、NH3、HCl、HCN等组分，腐蚀问题非常复杂。
该设备分析了重要的腐蚀机理和腐蚀失效模式，以解决重要的腐蚀问题。
建议在下一周期从选材、定点厚度、加工工艺等方面采取防腐措施。
因此，建议建立一个腐蚀数据库系统，建立一个高速有效的数据共享平台，将腐蚀监测数据纳入现有的腐蚀数据系统中，对电厂的腐蚀情况进行数据分析和动态评估。
加强腐蚀综合管理和监测，提高装置技术水平，确保装置安全运行。
关键词：柴油；氢化；腐蚀分析；防腐措施加氢精制是利用氢高压催化剂使原油中的烯烃饱和，从而消除硫、氧、硫、有害元素和金属物质的化学过程。
目前，氢起始装置主要系统的腐蚀检测主要集中在加热炉管道、反应排气装置和循环氢脱硫装置[1]。
本文探讨了主要设备及其管道腐蚀的原因和分类，并提供了具体的防锈对策。
1腐蚀原因分析1.1硫化氢腐蚀与高温氢损伤在硫磺精制生产设备中，腐蚀和高氢硫基氢损失主要出现在炉管和反应器、通过生活反应废水处理系统的管道和高温换热器中。
设备表面硫化氢基团的腐蚀主要是由于高温活性硫的腐蚀，以及与H2S和金属直接反应生成FES。
当混合硫原料油在加热炉中逐渐加热到350℃以上时，氢硫基团分解形成游离硫。
由于游离硫比硫化氢强，对炉管和管道的腐蚀更强烈，设备表面会形成铁硫，导致设备表面变薄。
高温氢的损伤可分为表面脱碳和内部脱碳。
表面脱碳是指钢铁设备和管道的表面材料在高温下暴露在氢气中，碳浓度迅速降低，钢的强度和硬度也随之降低。
